Можно ли самому установить кондиционер в квартире

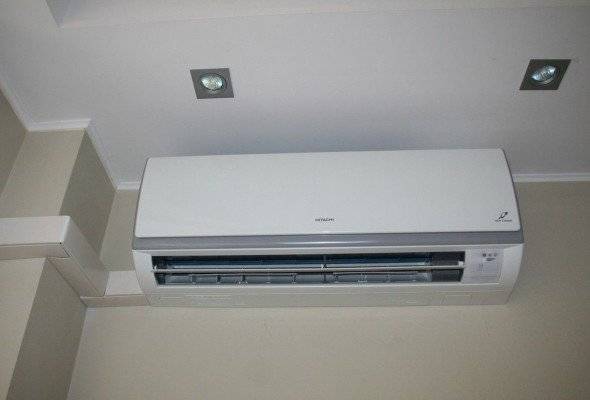

Установка внутреннего блока кондиционера

Как установить кондиционер в квартире фото

Задаваясь вопросом, как установить кондиционер в квартире, следует понимать важность правильного выбора местоположения внутреннего блока. От потолка его необходимо опустить минимум на 10-12см. Если игнорировать этот момент и повесить кондиционер практически вплотную к потолку, то:

Если игнорировать этот момент и повесить кондиционер практически вплотную к потолку, то:

• он будет быстро и постоянно забиваться пылью;
• та же пыль будет оседать на потолке, в результате чего вы получите некрасивое пыльное пятно;
• кондиционер будет получать недостаточное количество воздуха, что, несомненно, скажется на его производительности.

От стены необходимо отступить ровно настолько, чтобы между шторами и кондиционером было расстояние хотя бы 10см. Если будет меньше, то шторы будут развеваться как паруса на средневековом фрегате.

Итак, крепим монтажную планку строго по уровню, в соответствии с заранее сделанной разметкой при помощи перфоратора и дюбелей, и идем дальше.

Теперь чтобы установить кондиционер своими руками следует просверлить довольно большое сквозное отверстие в стене для прокладки магистралей и дренажа. Берем бур ø45мм и напротив нижней части монтажной планки в самом углу под небольшим наклоном сверлим необходимое отверстие. Кстати, об уклонах, он нужен везде, на протяжении всей длины магистралей. Не будет уклона – кондиционер долго не проработает. Да и конденсату деваться будет некуда.

Самое время собрать и подключить трассу. Замеряем необходимую длину труб и нарезаем их. Пилить медные трубы ножовкой не стоит – стружка, попавшая внутрь трассы, очень быстро выведет компрессор из строя, и кондиционеру придет конец. Для резки труб существует специальный труборез.

Теперь трубы необходимо соединить с внутренним блоком кондиционера. Для этих целей существует специальная вальцовка. Процесс вальцевания меди является очень важным – от его качества зависит то, насколько хорошо соединение будет удерживать фреон. Перед вальцовкой на трубу необходимо надеть гайку – в дальнейшем это сделать будет невозможно. Гайки к внутреннему блоку необходимо прикручивать очень крепко – чем сильнее вы это сделаете, тем надежнее будет соединение.

Подсоединенные трубы, электрические провода и дренаж утепляются и обматываются специальной лентой. После этого свободные концы магистрали вставляются в просверленное в стене отверстие, а внутренний блок устанавливается на монтажную планку. Вот, в принципе, и все – можно переходить к опасной части наружных работ.

Крепление наружного узла

Крепление наружного узла в частном доме не требует больших усилий, но в случае с многоквартирным помещением дела обстоят куда серьезнее. В таком случае нужно тщательно продумывать место расположения внешнего блока, чтобы он не мешал соседям и не вызывал стекание конденсата по стене дома. Но и устанавливать узел на большой дистанции от балкона тоже недопустимо, так как через какое-то время его нужно будет заменить или обслужить.

Эксперты рекомендуют устанавливать блок с восточной или северной стороны окна или балкона, как правило, в нижней части. В таком случае он не будет никому мешать, а дотянуться до него можно будет просто через открытое окно. Используя хороший уровень, следует определить места крепления кронштейнов и просверлить отверстия в стене под анкерные болты.

Прокладывая межблочные коммуникации, следует сделать сквозное отверстие. Его диаметр может составлять 80 мм. При выполнении работ в кирпичной стене, лучше начинать сверлить по шву между кирпичами. Такой подход позволит сократить полезное время, а само отверстие будет максимально аккуратным.

https://youtube.com/watch?v=pQDmSoYp3fM

Кронштейны фиксируются по предварительно выполненной разметке, выравниваются с помощью строительного уровня, а затем надежно закрепляются болтами. Наружный блок должен устанавливаться таким образом, чтобы между радиатором и поверхностью стеновой конструкции находилось не меньше 10 см. Подключение и последующий запуск системы осуществляются чуть позже, после чего заделываются образовавшиеся зазоры. Убедившись в надежности фиксации блока, можно начинать следующий этап.

Подключение кондиционера к электросети

Чтобы закончить с внутренним блоком переходим к подключению проводов питания.

Открыв переднюю крышку внутреннего блока, откручиваете пластиковую заглушку для подключения кабеля.

Просунув кабель, подключаете его согласно электрической схеме. Для этого на клеммной колодке ищите обозначения:

L- фаза

N – ноль

значок заземления

Проверяете на кабеле питания, где у вас фаза и ноль и подключаете соответствующие концы в свои клеммы.

При подключении кондиционера небольшой мощности (до 2,5квт) напрямую от щитовой без розетки, у вас в штробе должен быть заложен трехжильный кабель ВВГнг-Ls 3*2,5мм2.

В щитке устанавливается автомат на 16А.

При маломощном кондере до 1квт, можно конечно использовать сечение и 1,5мм2+автомат 10А, но 2,5мм2 более универсальный вариант и позволит в дальнейшем без проблем поменять сплит-систему на большей мощности.

Если же кондиционер будет подключаться через уже существующую розетку, то используйте провод с вилкой ПВС 3*2,5мм2.

В подключении между собой внутреннего и наружного блока, также нет ничего сложного. Здесь, как правило, используется кабель 4*2,5мм2 или 5*2,5мм2. Маркировка клемм на этих блоках одинакова.

Соответственно бросаете между ними кабель (не провод ПВС, а именно кабель ВВГнг!) и соединяете жилы одного цвета с клеммами L1 на внутреннем блоке и L1 на внешнем, N – на внутреннем и N – на внешнем, и т.д. Просто следуйте схеме подключения и надписям.

Иногда сам кондиционер в комнате запитывается не с розетки, а с наружного блока (чаще всего у инверторных моделей). В этом случае у наружки будет на несколько клемм больше.

Это фаза-ноль-земля. Тогда кабель питания от розетки или диффавтомата в щитовой, прокладываете именно наружу, а не к внутреннему блоку.

Подключение трубок трассы фреона снаружи происходит аналогично комнатному соединению.

Оконный кондиционер, мобильные кондиционеры или сплит система.

Итак, оконный кондиционер дешевле в стоимости и легок в установке, но при всем это имеет ряд минусов:

• в отличие от сплит системы, при установке оконного кондиционера мы привязаны к балконным дверям или окну,
• по внешнему виду сплит система намного гармоничнее вписывается в интерьер комнаты,
• создаваемый оконным кондиционером шум может показаться для некоторых людей настоящим наваждением и будет мешать спать,
• при одинаковых параметрах производства холода, сплит система, как правило, потребляет меньше мощности.

Отсюда можно сделать вывод – что использовать оконный кондиционер лучше всего как вспомогательный во время бодрствования.

Также при подборе кондиционера необходимо обратить внимание на: площадь необходимого для охлаждения помещения, площадь окон, которые находятся с солнечной стороны, а также состояние герметичности дверей и окон. В среднем, на комнату с высотой потолка в два с половиной метра общей площадью в двадцать квадратных метров и окнами на солнечную сторону достаточно будет кондиционера с мощностью в 2,5 киловатта

Процесс установки кондиционера

Установить кондиционер своими руками – это возможно, главное, использовать проверенную схему, следуя которой можно получить нужный результат.

Перед тем как приступить к монтажу, необходимо точно определить место, где будет висеть кондиционер (расстояние от потолка, мебели и т.д.). Когда расчеты закончены, нужно сделать разметку на стене, проверяя ее верность строительным уровнем и затем крепить монтажную планку. Зафиксировать такую планку без труда можно дюбелями. Следующий этап монтирования системы кондиционирования – это сверление отверстия в стене, через которое будут проходить коммуникации и дренаж. В качестве актуального инструмента можно использовать бур 45 мм. Место для отверстия нужно выбирать в углу стены на одном уровне с планкой

Сверлить стену следует обязательно под наклоном – это важно для нормальной работы кондиционера и свободного стока конденсата.

Когда отверстие готово, самое время заняться установкой трассы. Для этого стоит замерить трубы и нарезать их

Использовать ножовку по металлу для работы с медными трубами нельзя, поскольку в процессе пиления образуется стружка, которая впоследствии испортит компрессор. Оптимальным вариантом для работы с трубами является труборез. Готовые трубы нужно подсоединить к блоку внутри квартиры

Чтобы соединение было качественным и не пропускало фреон, важно выполнить вальцовку меди. Гайку, которая будет использоваться для фиксации трубы, важно надевать до того, как начнется процесс вальцовки, поскольку позже это сделать не получится

Стоит проследить за тем, чтобы гайка была прикручена максимально плотно. С внутренней частью кондиционера нужно будет соединить необходимые для управления системой провода, а также дренаж. Все это важно качественно утеплить и обмотать изоляционной лентой. После свободные концы утепленных труб, дренажа и проводов необходимо вывести наружу через просверленное отверстие. Внутренний блок в это время крепится к монтажной планке. Когда работы в помещении окончены, наступает этап установки наружного блока кондиционера. Сразу же стоит отметить, что этот процесс подразумевает риск, поскольку придется работать с наружной стороны дома. Чтобы избежать неприятного развития событий, необходимо надежно закрепиться при помощи веревок, способных выдержать нужный вес. Веревка фиксируется на специальном поясе. В этом случае не помешает консультация профессионалов относительно монтажных работ на высоте. Для установки наружного блока потребуется замерить расстояние между его ножками и обозначить на фасаде метками, в соответствии с которыми после нужно установить кронштейны.

Фиксируя кронштейны, важно понимать, где установить наружный блок кондиционера будет лучше. Из опыта профессионалов, оптимальным местом является участок ниже окна

Внешнее устройство кондиционера под окном будет удобно обслуживать и ремонтировать. Важно чтобы кронштейны смогли долгое время выдерживать вес внешней части, поэтому для крепления лучше использовать саморезы диаметром от 12 мм. После того как будут зафиксированы кронштейны, нужно опустить на них наружный блок. Делать это стоит аккуратно и обязательно вдвоем. Важно также страховать блок при помощи веревки Когда наружная часть кондиционера станет на кронштейны, не убирая страховки нужно закрепить его винтами и лишь убедившись, что блок надежно зафиксирован, освободить его от веревки

Когда внешнее устройство будет установлено, необходимо уделить внимание подключению коммуникаций. Чтобы не перепутать отверстия для трубок и дренажа, можно ориентироваться на соединения блока внутри помещения

Не стоит забывать и о том, что для работы кондиционера необходим вакуум в дренаже Для того чтобы этот вакуум создать, используют специальный насос. Соединяют его с кондиционером посредством шлангов и коллектора, оснащенного манометром. При этом необходимо открыть порт. Когда соединение установлено, нужно включить насос, который успешно выкачает из кондиционера влагу и пыль. Останавливать данный процесс нужно только после того, как манометр покажет вакуум

Не стоит сразу же отсоединять манометр и шланги – важно убедиться, что все соединения герметичны и воздух не попадает в систему.  Когда в герметичности соединений не остается сомнений, можно подавать в систему фреон

Включив кондиционер, необходимо подождать 15-20 мин, и замерив давление, отсоединить насос.

Разновидности бытовых кондиционеров

Всё многообразие систем кондиционирования можно разделить на два основных вида — моноблоки и сплит-системы.

Основным отличительным признаком моноблоков является сборка всех узлов и агрегатов в едином корпусе. К таким системам можно отнести:

Оконные кондиционеры, в которых присутствует разделение узлов внутри корпуса, при этом узел компрессора располагается с тыльной стороны и должен выходить за пределы помещения.

Установка оконного кондиционера уменьшает площадь окна

Корпуса напольных или мобильных кондиционеров оснащаются колёсами для возможности свободного перемещения внутри помещения. У таких систем есть воздуховод, который выводится наружу, за пределы помещения.

Напольные кондиционеры можно передвигать внутри помещения

Достоинства моноблоков напрямую связаны с особенностями их конструкции:

• Дешевизна в сочетании с длительным сроком службы.
• Простота конструкции и эксплуатации.
• В этих системах достигается максимально возможный КПД.
• Быстрое охлаждение воздуха.
• Большинство современных систем оснащены дистанционными пультами управления.

Такие системы не лишены ряда конструктивных недостатков:

• Ограничено количество возможных вариантов установки (либо в оконный проём, либо в месте, откуда есть возможность вывести наружу рукав воздуховода).
• Высокий уровень шума.
• Необходимость изменять геометрию окна и крепить сложные узлы подвески в случае установки оконного кондиционера, что влечёт дополнительные расходы.
• В случае установки в оконный проём уменьшается освещённость помещения.

Конструктивной особенностью сплит-систем является разделение узлов кондиционирования на два блока, один из которых — компрессор, выносится на улицу. В отличие от моноблоков, у сплит-систем имеется больше разновидностей, однако в жилых помещениях используются только некоторые из них:

Наиболее широко применяются настенные устройства, когда фен или внутренний блок крепится к стене жилища, а компрессор в наружном блоке выводится на фасад. В качестве одного из видов таких систем выделяют инверторные и неинверторные модели. В первых переменный ток преобразуется в постоянный, что позволяет осуществлять регулировку оборотов компрессора.

Фен сплит-системы может быть установлен в любом месте стены дома

Напольно-потолочные системы применяются реже. Их изюминкой является возможность установки фена либо под потолком, либо на полу. Соответственно, воздушные потоки в первом случае будут распространяться сверху вниз, а во втором — от пола вверх.

Внутренний блок напольно-потолочной сплит-системы

Ещё одна разновидность — мультисплит-системы. Их конструкция предусматривает наличие одного внешнего блока с компрессором и нескольких внутренних блоков, которые устанавливаются в разных помещениях дома или квартиры.

Мультисплитсистема оптимальна при необходимости кондиционирования нескольких помещений

К неоспоримым достоинствам сплит-систем относятся:

• Низкий уровень шума.
• Функция очистки воздуха от бактерий и пыли.
• Наличие функции обогрева в холодное время года.

• Компактный размер внутреннего блока, который можно смонтировать в помещении любого размера.
• Во многих современных системах присутствует функция осушения и увлажнения воздуха, что позволяет создать комфортный микроклимат в помещении.

Недостатки сплит-систем:

• Стоимость их выше по сравнению с моноблочными моделями.
• Необходимость проведения большого объёма специализированных работ, в том числе фасадных, как при установке, так и при возникновении необходимости ремонта и профилактического обслуживания.

Установка наружного блока кондиционера на балконе. Правила монтажа наружного блока на металлический парапет

Вы решили установить кондиционер на балконе своими руками, необходимо руководствоваться рекомендациями опытных специалистов и инструкцией по монтажу. Если балкон застеклен, внешнюю часть кондиционера необходимо устанавливать только снаружи. Конечно, это будет металлический парапет

И еще необходимо обратить внимание на место монтажа, оно должно быть доступным и удобным для последующего обслуживания сервисной службой

Прежде чем начать монтировать внешний блок кондиционера на металлический парапет, следует провести строительно-монтажные работы:

• установить специальные крепежные кронштейны;
• произвести монтаж амортизаторов.

Важно учесть, что при работе агрегата возникают частые вибрации, которые разрушительно действуют на конструкцию балкона и могут послужить его обрушению. Поэтому установка самодельных крепежных кронштейнов и несоответствующих амортизаторов запрещена

Следовательно, применив специальные амортизаторы, можно избежать дополнительного шума и деформации агрегата.

Монтаж кондиционера на балконной плите

При установке наружного блока системы кондиционирования на металлический парапет балкона возникает ряд технических требований, которые необходимо учесть.

если конструкция балкона устаревшая, ее необходимо надежно укрепить;
так как внешний агрегат достигает 60 кг и больше, металлический парапет необходимо усилить;
в связи с тем, что работающий кондиционер создает дополнительную вибрацию и разрушительную силу, следует обратить внимание на толщину и надежность стены;
так как работающий агрегат издает нежелательный шум, нужно произвести звукоизоляцию.
для выведения конденсата, выполните установку пластиковой трубки, через которую будет вытекать излишняя влага. Обычно водоотводную трубку устанавливают так, чтобы не причинять неудобства жильцам, квартиры которых находятся ниже этажом.

Важно обратить внимание, чтобы система сплит функционировала длительное время, необходимо учесть вышеизложенные правила монтажа и придерживаться совета опытных специалистов

Важно обратить внимание, чтобы система сплит функционировала длительное время, необходимо учесть вышеизложенные правила монтажа и придерживаться совета опытных специалистов. Если лоджия не застеклена, монтаж наружной части кондиционера можно производить внутри помещения, при этом будут соблюдены все технические требования по теплообмену системы с внешней средой. А также существует еще один положительный момент такой установки – это свободный доступ при обслуживании специалистами сервисной службы

Чтобы излишний конденсат не вытекал на лоджию, необходимо произвести монтаж водоотводной пластиковой трубки за пределы жилья

А также существует еще один положительный момент такой установки – это свободный доступ при обслуживании специалистами сервисной службы. Чтобы излишний конденсат не вытекал на лоджию, необходимо произвести монтаж водоотводной пластиковой трубки за пределы жилья

Если лоджия не застеклена, монтаж наружной части кондиционера можно производить внутри помещения, при этом будут соблюдены все технические требования по теплообмену системы с внешней средой. А также существует еще один положительный момент такой установки – это свободный доступ при обслуживании специалистами сервисной службы. Чтобы излишний конденсат не вытекал на лоджию, необходимо произвести монтаж водоотводной пластиковой трубки за пределы жилья.

Выбор места для монтажа

Чтобы установить кондиционер, важно правильно выбрать место для его расположения дома. Перед тем как определить, где будет размещаться внутренняя и внешняя конструкции сплит-системы, необходимо провести некоторые расчеты

Приступая к работе, учтите, что в выбранном для установки кондиционера помещении должно быть достаточно места для того, чтобы вы могли беспрепятственно к нему подойти. В будущем вам не только будет необходимо проводить регулярную, систематическую очистку фильтров, но и устранять различные поломки и неполадки в работе установки.

Посчитайте, на каком расстоянии друг от друга и на какой высоте будут крепиться внутренние и внешние блоки кондиционера. Если оно будет очень большим, то это может негативно сказаться на работе всей системы. Оптимальной является длина не более 6 м. Не стоит забывать, что сплит-система нуждается в постоянном обдувании, поэтому расстояние между стеной и внешним блоком должно составлять не меньше 10 см. Еще один важный момент: не располагайте внутренние части кондиционера над крупной мебелью, т. к. эта внушительная преграда будет мешать распространению по комнате холодных потоков воздуха. Производительность кондиционера резко снизится. Лучше всего размещать внутренний блок системы и мебель на расстоянии не меньше, чем 150 см. Тогда холодный воздух будет свободно перемещаться по комнате. По тем же причинам следует придерживаться минимального расстояния от потолка и боковых стен до сплит-системы (15-30 см).

Она не должна доставлять каких-либо неудобств жильцам многоквартирного дома, и чтобы у соседей не было повода для скандала, лучше предупредить их о ремонте.

Расположить и установить кондиционер нужно так, чтобы его работа не мешала всем тем, кто живет вместе с вами в одной квартире. Не стоит также монтировать систему таким образом, чтобы холодный воздух обдувал прямым потоком, иначе вы и ваши родные не избежите простудных заболеваний. После того как учтете все вышеизложенные нормы и правила, подберете наиболее подходящее место для монтажа кондиционерной системы, можете приступить непосредственно к рабочему процессу.

Кондиционер должен быть расположен в легкодоступном месте

Этап третий: вакуумирование

Решая установить кондиционер дома своими руками, помните и об обязательном осуществлении вакуумирования. Такой процесс представляет собой комплекс действий, направленных на создание вакуума в трубках основной магистрали. Без этих мероприятий невозможно обеспечение работы кондиционера. Вакуумирование выполняется с целью удаление остатков пыли и влаги из труб. Делается это специальным насосом, подключаемым к системе с помощью манометрического коллектора и гибких шлангов.

Далее насос включают и на внешнем блоке открывают порт. После того, как манометрическая стрелка отправится в вакуум, следует закрыть порт и отключить насос. Выполнение этих действий займёт не более пятнадцати минут. Может осуществляться и более долгое проведение данной операции, но это уже необязательно. Не спешите выключать насос с манометром, поскольку стрелка может изменять своё положение. Так, к примеру, при её подымании можно говорить об отсутствии герметичности системы. Таким образом, следует выполнить проверку всех соединений в целом и вальцевание в частности.

Запускать хладагент можно только после удостоверения в том, что всё герметично, причём здесь не играет роли то, где установить кондиционер вы решили. Манометры, при этом, пока лучше оставить на своих местах. Первым делом необходимо открыть трубку, отвечающую за подачу, затем уже всасывательную трубку, после чего можно заняться фиксированием фреонового давления

Важно также не перепутать вышеуказанную последовательность действий
