Правила самостоятельной сварки ворот — порядок работ

Виды гаражных ворот

Выбор конструкции ворот зависит от наличия свободного места около гаража и его размеров. С учетом этих параметров выбирается оптимальный тип:

1. Откатные сдвигаются вбок, практичны и удобны. Однако при открывании требуется место равное по величине ширине створки.
2. Роллетные состоят из пластин, которые убираются в короб, установленный на потолке. Удобны, экономичны, но легко вскрываются злоумышленниками. Поэтому использовать их рекомендуется в охраняемых помещениях.
3. У подъемно-поворотных ворот полотно поднимается вертикально с помощью рычажно-поворотного механизма. Его покупают в магазине или делают самостоятельно. Дополнительного места внутри и снаружи гаража для открытия не требуется что актуально для маленьких дворов.
4. Секционные конструкции состоят из нескольких частей, поднимающихся по направляющим к потолку с помощью пружинного устройства.
5. У распашных ворот самая простая конструкция, но понадобится свободное место по бокам и перед гаражом.

Подготовка к сварным работам

Изготовление заборных и гаражных ворот своими руками осуществляется поэтапно. Начинают с подготовительных операций.

Выбор конструкции и размеров

Тип ворот зависит от наличия свободного пространства:

1. Если его много, сооружают одностворчатую конструкцию. При наличии бетонного покрытия свободный конец полотна можно установить на ролик. Это позволит разгрузить опорный столб.
2. Если места мало, выбирают двустворчатые ворота. Этот вариант наиболее популярен.
3. В стесненных условиях сооружают откатные (или раздвижные) ворота.

Чертёж с размерами ворот Последний вариант предпочтителен и в том случае, если решено снабдить изделие приводом для автоматического открывания. Это удобно, поскольку водителю не приходится покидать салон автомобиля в непогоду.

Ширину ворот принимают равной 3 м. Если предполагается въезд под углом, этот параметр увеличивают до 3,6 м.

Выбор размера полотен двустворчатых ворот зависит от способа их закрывания. Если обе части соединяются встык (конструкция для забора), их делают равными по ширине. Гаражные ворота изготавливают так, чтобы одна створка перекрывала другую. Для этого ее делают более широкой.

Рекомендуем к прочтению Как выполняется сварка выпускных коллекторов

Составление чертежа

Для определения точных размеров всех составляющих изделие прорисовывают на бумаге в масштабе.

При этом учитывают следующее:

1. Петли приваривают к опорным столбам через пластины толщиной 4 мм. Такое соединение будет более прочным.
2. Зазор между створками и стойками в закрытом положении составляет 10 мм.

Удобно вычерчивать изделие на миллиметровой бумаге. При наличии навыков работы с ПК целесообразно освоить одну из систем автоматизированного проектирования, например AutoCAD или Solid Works. Эти программы позволяют создать 3D-модели створок с засовами и скомпоновать их в единую конструкцию. Пользователь сможет рассмотреть ворота с разных ракурсов и проверить их функциональность. Система предупредит, если при закрывании детали пересекаются, и автоматически создаст чертежи. Их останется только образмерить.

Подбор основного материала

Используется стальной прокат с толщиной стенки не менее 2 мм. Для глухой обшивки выбирают лист такого размера, чтобы она получилась цельной.

Подсчет затрат металла для изготовления

По чертежам составляют спецификацию, т.е. перечень всех необходимых деталей и заготовок. По этому документу подсчитывают длину профилированной трубы, уголка и листового материала, добавляют запас в 10%.

Кроме того, определяют число петель, замков, фурнитуры и других готовых изделий.

Фурнитура

Это позволит получить хорошую скидку и сэкономить время, а также затраты на доставку.

Основные преимущества металлических моделей

Ворота для гаража из металла – простой и надежный вариант. Он имеет ряд преимуществ перед другими моделями:

1. В первую очередь – это цена изделия. Доступный материал, отсутствие дорогих узлов делают его оптимальным.
2. Надежность конструкции. За счет отсутствия сложных узлов и электроники такой вариант является максимально удобным и долговечным.
3. Возможность изготавливать ворота больших размеров и необходимой ширины.
4. Тихая работа. При своевременном смазывании петель открытие гаража не будет сопровождаться лязгом и скрипом.
5. Простота ухода. Очищение поверхностей не доставит труда – их можно мыть, чистить. А в случае необходимости – покрасить в любой цвет.
6. Привлекательный внешний вид. Широкий ассортимент материалов, используемых для отделки, позволяет изготовить любую конструкцию, максимально подходящую под экстерьер. Материал прекрасно сочетается с любыми видами стройматериалов.

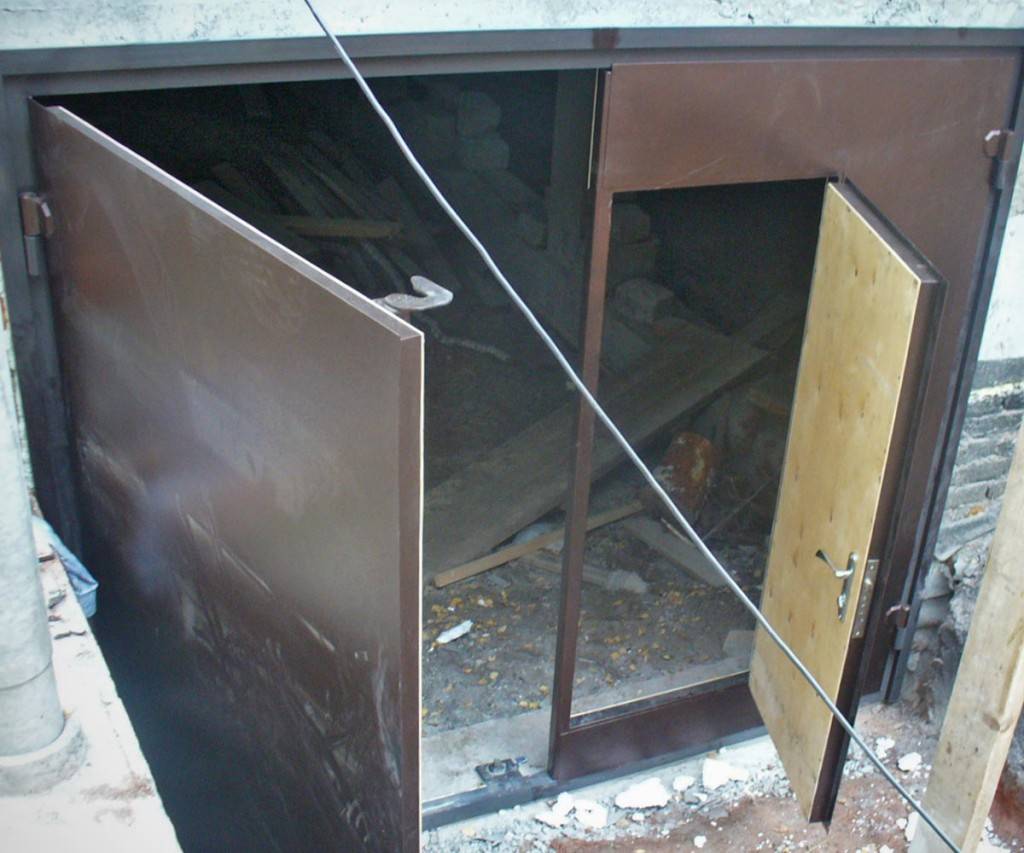

металлические распашные ворота

Как правильно сварить ворота из профильной трубы

Наибольшее внимание при изготовлении нужно уделить каркасу ворот – правильной прямоугольной раме. Чтобы не было перекосов, ее следует собирать на горизонтальной поверхности

Лучше всего, если у вас будет специализированное сварочное оборудование, включающее не только аппарат, но и стол. Правильный прямоугольник каркаса поэтапно собирается так:

• уложите на стол 4 трубы для рамы;
• выровняйте срезы;
• проверьте их угольником;
• прихватите их сваркой;
• проверьте правильность углов и простучите молотком трубки, чтобы выровнять их;
• наложите сварные швы под током 50-60 А.

Электрод нужно вести по направлению к себе, с отклонением от вертикали на 10-15 градусов. Для наложения шва следует делать челночные движения поперек стыка трубок. Расстояние от электрода до металла должно быть всего несколько миллиметров. После завершения варки нужно убрать окалины и затереть швы.

После изготовления прямоугольника нужно приварить к нему перекладины, которые добавят конструкции жесткость и помогут сократить вероятность перекоса при монтаже и эксплуатации. Длина каждой перекладины при раскрое должна быть на 40 миллиметров меньше от заявленной высоты створки. Вы можете сделать диагональные перекладины. Вне зависимости от конструкции створок ворот, их нужно отглушить сверху и снизу при помощи стальных отголовков. Усилить конструкцию можно металлическими уголками. Завершает изготовление приваривание петлей.

Конструкция распашных ворот

В зависимости от размеров участка и свободного пространства перед распашными воротами их сваривают:

1. Одностворчатыми, если достаточно места для открывания. Для нормального функционирования придется устанавливать мощную опору, сваривать усиленный каркас и укреплять петли. Такие сварные ворота редко устанавливают на приусадебных участках, чаще в частных гаражах.
2. Двустворчатыми, которые более удобны в эксплуатации, для открывания требуется меньше пространства. Конструкция таких сварных распашных ворот состоит из двух одинаковых по размеру створок.
3. С калиткой, если ширина участка не позволяет установить ее отдельно. Распашные ворота с калиткой сваривают точно также как обычные, делая в нужном месте на створке проем с дополнительной балкой и опорой. Однако пользоваться ею неудобно из-за высокого порога, который труднопреодолим для маленьких детей и провоза коляски с младенцем.

Крепление петель и направляющего рельса

Если ворота монтируются на стальные опоры или на обвязку проема, выполненную из уголка, особых трудностей возникнуть не должно. Для этого необходимо лишь тщательно разметить места крепления петель или навесов и максимально аккуратно их приварить.

Навесы могут быть в форме обычных дверных петель, то есть состоять из шарнира и двух, так называемых карт, а могут состоять только из шарниров. Последние имеют название «гаражные петли».

Имея в распоряжении токарный станок, можно даже изготовить их самостоятельно. Для облегчения хода такого шарнира внутрь его можно вставить стальной шарик диаметром около 5 миллиметров от старого разобранного подшипника.

Приваривание гаражных петель к столбам может представлять некоторую сложность, так как их трудно зафиксировать. В этом случае можно присоединить к шарнирам при помощи сварки куски стальной полосы и, воспользовавшись струбцинами, закрепить петли на опоре.

После этого можно применить сварку для монтажа петель. Соединение получиться надежным и петли будут приварены точно в том положении, в котором были закреплены струбцинами. Лишний металл можно срезать шлифмашиной или той же сваркой.

Для монтажа откатных ворот потребуется сварить целую систему из направляющего рельса и нескольких роликов. Рельс должен крепиться к закладным деталям, заранее предусмотренным в фундаменте.

Крепление осуществляется сваркой или болтами. Если спроектировать такую систему самостоятельно будет сложно, можно приобрести в магазине уже готовый механизм откатных ворот, а все остальные элементы изготовить своими руками.

Как сделать калитку своими руками

Деревянную калитку можно сделать несколькими способами.

Схема конструкции калитки с размерами для самостоятельного изготовления

При этом нельзя допускать попадания прямых солнечных лучей на материал, так как это негативно повлияет на качество будущей калитки. Лучше всего закупать готовые струганные доски одинаковой толщины. Но можно и сэкономить, построгать их самостоятельно.

https://youtube.com/watch?v=ALEmZAa-VRc

Калитка с каркасом

Если вы хотите сделать калитку своими руками, то это самый простой и быстрый способ. Основой такого изделия является каркас, на который набиты рейки или доска обрешетки. Итак, берем рейки сечением не менее 5 см и монтируем основу. Она может иметь разные формы z-образную, песочных часов, треугольника, ромба — главное — это обеспечение прочности калитке. Все зависит от фантазии. Но любая из этих форм имеет верхнюю и нижнюю перекладину.

На ровной поверхности надо параллельно разложить перекладины на нужном расстоянии. Эта величина зависит от высоты калитки. Обычно перекладины расположены на 20–25 см от верхнего и нижнего края полотна калитки.После этого располагаются подкосы в определенной форме. Когда все точно измерено, рейка для подкосов отрезается на нужную длину с точным соблюдением углов. Крепятся подкосы при помощи длинных шурупов или гвоздей. После того как основа калитки будет сделана, можно приступать к монтажу обрешетки.

Предварительная выкладка планок калитки для последующей сборки

Существует множество вариантов внешнего вида таких калиток. Сплошную обрешетку можно украсить узором из узких реек, набитых под углом в виде ромбиков. Она может быть односторонней или двусторонней, когда каркас спрятан между двумя одинаковыми полотнами обрешетки. Кроме того, можно сделать сварным каркас калитки, из металлического уголка или профиля. Но тогда это получится уже не деревянная калитка, а комбинированная.

Рамные калитки

Калитка из дерева может иметь каркас в виде рамы.В таком варианте опорная и притворная обвязки соединяются верхней и нижней поперечной рейкой. Каркас прямоугольной формы в виде рамы можно крепить пазовым соединением, когда в одной детали каркаса отверстие, а на другой — паз нужного размера.

Для прочности применяется столярный клей. Перед тем как склеить конструкцию рамочного каркаса, надо проверить правильность углов, ведь даже маленький перекос приведет к быстрому выходу из строя калитки. Скрепляющим элементом реек каркаса являются длинные шурупы или гвозди. Не менее прочным и очень аккуратным будет штырьковое соединение. Для этого на двух рейках в месте соединения под прямым углом прокручивают отверстия, в которые деревянным молотком забивается штырь из дерева.

Процесс сборки деревянной калитки

Завершающим этапом строительства является скрепление конструкции верхней планкой каркаса таким же способом. Деревянные ворота и калитки с рамным каркасом можно сделать самой разной конструкции. Можно комбинировать два вида обрешетки, соединяя внизу доску встык, а вверху с просветами.

Смастерить своими руками калитку сложной конструкции не так просто, но если вооружиться терпением, включить фантазию и использовать все накопившиеся с годами знания и опыт, можно сотворить настоящее украшение для своей дачи или подворья.

Необычные конструкции деревянных калиток

Определяемся с размерами, делаем чертеж

За основу можно взять эскиз, найденный в интернете, и переработать его применительно к своим условиям. На чертеже указывают размер каркасов и опор, расположение поперечин, место установки запорного устройства. По высоте сварные ворота делают вровень с забором. При расчетах нужно учитывать технический просвет между створками и землей. Он нужен для снижения ветровой нагрузки. Если дорога на участок асфальтовая или бетонная размер просвета 3 — 5 см, грунтовая — 10 см. При составлении чертежа нужно предусмотреть зазоры в несколько миллиметров между створками для компенсации перекоса при подвижках грунта и у опор под навесы. Для свободного проезда легковых и грузовых автомобилей распашные ворота сваривают шириной не менее 3 м. Если въезжать придется под углом, размер увеличивают до 3,6 м.

За основу берется чертеж с интернета и дорабатывается под свои параметры

Рекомендации по выбору материала для обшивки

Самыми популярными материалами, которыми получится украсить ворота, считаются:

• профлист;
• поликарбонат;
• евроштакетник;
• ковка;
• доска (обрезная, необрезная);
• металлические листы;
• сетка-рабица;
• панели из ПВХ.

Фиксация профнастила, металлического штакетника, поликарбоната выполняется кровельными саморезами или заклепками. Цвет подбирается в тон листов.

Крепеж выполняется с наружной стороны двора или с обеих сторон. При монтаже ворот гаража используется исключительно односторонняя фиксация.

Тематический материал:

• Выбираем лучший профнастил для забора
• Забор из металлического прутка

При крепеже цельных металлических листов применяется сварка. Они весят много, поэтому нужно предусмотреть монтаж усиленных петель.

Изготовление ворот из уголка

Перед тем как приступить к первому шагу изготовления ворот, необходимо подготовить место для сварки, в идеале – это сварочный стол. Если же у вас его нет, это некритично, ведь его можно заменить листом ЦСП, установленным на земле. Используя специальные подкладки под ним. Основная задача такого стола – обеспечить ровную поверхность. Запомните, что это залог успеха при сварке, ведь если мы свариваем что-либо на неровной поверхности, это в любом случае будет выглядеть неаккуратно и очень нелепо. Следовательно, без заблаговременно подготовленного места для сварки, никак не получится изготовить идеальную калитку или ворота, а их вид точно не принесет вам желаемого результата.

Первый шаг, который предстоит сделать, – постройка каркаса для ваших ворот или калитки. Для постройки каркаса необходимо:

Сделать замеры. Для этого нужно преждевременно определиться с желаемыми параметрами будущих ворот.
Выбрать толщину материала

Используя металлические уголки для нашего каркаса, важно подобрать такие элементы, чтобы они соответствовали габаритам будущих створок.
Подготовить основу. Сделав первоначальные замеры будущей конструкции, необходимо разрезать металл при помощи болгарки.
Скрепить части будущего каркаса при помощи сварки.
К готовой раме (неустановленной пока еще) прикрепить профлист, это поможет избежать деформации каркаса.

Второй шаг в изготовлении ворот из уголка – это установка петель и профлиста на створки. Для того чтобы упростить задачу и избежать трудностей, связанных с перекосом ворот, заполнение створок и покрытие необходимо устанавливать перед монтажом на раму. При помощи специальных стальных заклепок или сварного шва нужно закрепить покрытие, после чего приступаем к навеске петель.

Для ворот рекомендуется использовать шариковые или антивандальные петли, поскольку их будет сложнее снять, а значит, чем крепче они будут, тем больше вы обезопасите свой дом от воров и хулиганов. Уровень петель необходимо постоянно отслеживать, поскольку даже малейшие отклонения от одной плоскости может привести к сильному перекосу на створку. При сваривании наших ворот, в первую очередь монтируем нижнюю часть навески, а после – верхнюю. При этом не стоит также забывать прослеживать отсутствие зазоров сварочного шва между рамой и навеской, в противном случае сваренная калитка или ворота просто не будут открываться до конца.

Третий и последний шаг в изготовлении наших ворот из металлического уголка – навешивание и установка. Перед тем как устанавливать изделия, их необходимо обработать средством, защищающим от ржавчины и влажности. Это продлит срок службы ваших ворот. Далее переходим к навешиванию. К металлическим анкерам, вбитым в откосы, привариваем раму. После того как рама установлена, навешиваем створки ворот. На этом установка ворот закончена и необходимо проверить то, как открываются и закрываются ворота.

На данном этапе техническая часть изготовления ворот из уголка окончена, и можно приступить к дизайну ваших ворот, а точнее к их окрашиванию. Для окраски ворот рекомендуется использовать краску по металлу для наружных работ.

Ну и напоследок, если вы изготавливали ворота для гаража, то их желательно будет утеплить, ведь металлические ворота практически никак не защитят ваш гараж зимой от холода и мороза, в связи с чем наличие гаража теряет всякий смысл. Кроме того, если он находится в доме, то его тем более необходимо утеплить, ведь весь холод будет идти прямиком в дом. Наиболее простой способ утепления гаража – при помощи полиэтиленовой пленки сделать тепловую завесу, равномерно прикрепив ее на ворота. Если же вам потребуется более качественное и надежное утепление, то можно использовать пенопласт.

https://youtube.com/watch?v=h2kJnKCf78M

Правильно привариваем петли

Выбирая петли, обязательно учитываем характеристику материала калитки, ее длину и вес. Грамотный подход поможет выполнить работы качественно.

Привариваем петли к круглым столбам

Не каждый сварщик понимает, как правильно приварить петли на ворота и калитку: круглые столбы имеют свои особенности. Сначала должны привариваться специальные пластины к петле, а производится это при помощи сплошного ровного сварного шва.

Сварка всегда выполняется на месте, где будут устанавливаться распашные ворота. Чтобы вертикально установить створки, нужно использовать отвес. Иными словами, двери должны стоять именно так, как они останутся потом. Обязательно проводятся точные замеры, чтобы избежать различных дефектов.

На видео рассказывается, как правильно приварить петли на ворота и калитку своими руками.

Наиболее трудозатратное в данном процессе – это вертикальные швы: без пластинок их не выполнить. Сначала приваривают нижние петли. Штыковая часть крепится при помощи аккуратных движений электрода сверху вниз.

Он покажет нахождение оси, при отсутствии перекосов продолжаем. Рассмотрим этапы сварочных работ:

• створки должны стоять вертикально, отвес поможет проверить расположение;
• требуется убедиться, что петля расположена параллельно краям створки;
• затем привариваем петли к столбам, к полотну конструкции, после этого болгаркой хорошо зачищаем швы.

Привариваем петли к воротам из профнастила

Если выполнены ворота из профнастила, тогда нужно:

1. Сделать перемычки, параллельные верхней части.
2. Осуществить их фиксацию.
3. Своим расположением они должны делить полотно на три равные части.
4. Приварить элементы.
5. Прикрыть их профнастилом.

Установка петель на забор из профиля немного отличается от классического варианта, который не имеет каких-либо дополнительных сложностей и не требует излишних усилий. Но придется выполнить такие работы:

• изготовить две небольшие перемычки, которые вставляются параллельно длинным сторонам и закрепляются сверху и снизу;
• расстояние должно быть для трех таких деталей;
• к перемычкам привариваем петли.

Профиль прикручивается на уже установленные элементы. Если сделать это раньше, то при проведении сварки он выгорит, потеряет эстетический вид. Для выполнения таких работ наилучшим вариантом будет использование петель для дверей гаража. Каждая приваренная петля способна выдержать достаточно большую нагрузку.

Привариваем петли к каменному забору

Монтажные пластины упрощают выполнение задачи: благодаря им нагрузка на завесы уменьшится. Прежде чем их крепить, нужно учесть параметры калитки. Использовать нужно такие пластины, размеры, форма и толщина которых будут соответствовать весу и качеству створок. Монтажные пластины могут также выполнять декоративные функции.

Сварка петель на ворота предполагает крепление между собой двух металлических предметов. А если забор выполнен из камня или кирпича, то необходимо очень внимательно высчитать размеры и вес калитки. После этого устанавливаются опорные столбы. В качестве опор применяются швеллеры или двутавровые балки, они и держат в конечном итоге створки.

Правильная установка закладных деталей

Рассмотрим очередность выполняемых работ:

1. Если куплены прямые детали, то их приваривают сначала к створкам, пока они лежат на земле.
2. Створки устанавливают вертикально возле столбов и прихватывают снизу петли.
3. Затем одевают их на приваренные нижние части петель.
4. В подвешенном состоянии нужно попытаться открыть створку.
5. Если створки работают без нареканий, то делают еще несколько приварок на петлях.
6. Затем створки закрывают, подставляя под них что-то устойчивое, чтобы в дальнейшем они не провисли.
7. После окончания работ швы нужно зачистить при помощи болгарки.

В случае неправильного крепления петель ворота поведет, и они не будут открываться. Каменные столбы, на которые будут вешаться полотна, должны иметь внутри толстую трубу. К этой трубе привариваются прутья или куски арматуры. Они будут служить закладными. В бетон или камень их можно легко вкрутить или вбить.

Специалисты уверены, что сварку лучше прятать внутри кладки. Лучшим способом считается именно забивание или вкручивание прутов либо арматуры через отверстия. Столб необходимо просверлить именно вертикально. Если же сделать это горизонтально, то прослужит он недолго.

Пошаговая инструкция

Подготовка элементов и монтаж при изготовлении распашных и откатных ворот имеют различные особенности.

Распашные ворота

Это более простая конструкция и требует меньших затрат.

Рекомендуем ознакомиться: Как сварить калитку из профильной трубы своими руками?

Алгоритм подготовки и монтажа таких ворот:

1. Новые трубы обезжиривают растворителем. Если для установки ворот используют не новые трубы, их тщательно очищают, снимают коррозию с помощью шлифовального круга. Использование обычной наждачной бумаги в этом случае приведет к дополнительным затратам времени.
2. Далее необходимо согласно чертежу, разметить и нарезать металл.
3. Для установки опор выкапываются 2 глубокие ямы, не меньше метра глубиной и размером 50 х 50 см. Столбы устанавливают вертикально, по уровню и заливают заранее подготовленным раствором. Время застывания цемента – 7 дней при температуре воздуха 25 градусов и отсутствии осадков.
4. Все нарезанные профильные трубы сваривают в единую конструкцию. Главное, внимательно следить и контролировать сварку углов, иначе каркас получится неровным. После окончания работ по сварке, швы шлифуют.
5. Когда каркас подготовлен, приступают к привариванию петлей. В одиночку это сделать достаточно сложно, поэтому для подобной работы требуется минимум два человека, сначала петли присоединяют к опорам, а потом приваривают к каркасу.
6. На последнем этапе остается определиться с облицовкой и зашить каркас. Профнастил или деревянные панели присоединяются саморезами. Причем первый из них, можно крепить на конструкцию как снаружи, так и изнутри двора. Металлические листы имеют большой вес, поэтому чаще соединяются с каркасом посредством сварки. При их использовании в качестве отделки ворот еще на начальном этапе нужно продумать необходимые мощные петли.

Откатные ворота

Откатные ворота характеризуются большим сроком службы. Однако стоимость таких ворот до сих пор остается в разы выше, чем распашных, для их изготовления применяют более дорогостоящие материалы, кроме того, затрат требует механизм для открывания таких ворот.

Процесс подготовки откатных ворот не сильно отличается от сваривания распашной конструкции, отличия касаются монтажа. В зависимости от механизма откатные ворота могут быть на консолях, подвесными или рельсовыми.

• Подвесная конструкция сделана из внутреннего и внешнего каркаса и специальной обрешетки, на которую устанавливаются откатные механизмы.
• Рельсовые ворота намного дешевле подвесных и для их конструирования расходуется гораздо меньше деталей.
• Откатные варианты считаются самыми удобными, а поэтому наиболее востребованы. В начале проектируется рельса, а затем крепятся ролики на нижнюю часть каркаса или один ролик на верхнюю часть.

Рекомендуем ознакомиться: Как сделать каркас кровати из профильной трубы своими руками

Для работы откатной системы подготавливают фундамент – роют ямы, устанавливают мощные столбы из трубы, диаметром 100 х 100 мм. Для надежности их дополнительно обкладывают кирпичом или камнями.

Движение системы происходит при помощи прочно и плотно приваренной направляющей к нижней или верхней части каркаса, закрепленном на опорных столбах.

Все элементы необходимо защитить от проникновения воды, пыли и грязи.

В воротах на стадии проектирования предусматривают удобную калитку.

В качестве обшивки применяют любой материал.

Крепление фурнитуры

На завершающем этапе осталось просто установить элементы фурнитуры, которые будут надежно удерживать створки в закрытом положении и свободно открывать их при необходимости.

Рекомендуется закрепить вертикальные стопоры – шпингалеты. Делать это принято внизу, но если опоры соединены перекладиной, то можно и вверху. Проще купить готовыми.

Для уменьшения парусности конструкции со стороны двора устанавливают засов в горизонтальном положении. Им может служить профильная круглая труба.

Если ворота не планируется автоматизировать, то к створкам приваривают петли для крепежа навесного замка.

Особенности установки автоматики, других элементов фурнитуры подробно описаны в статье про откатные ворота, ссылка на которую приведена выше.

Конструкция из профильной трубы – это надежная основа ворот для частного сектора. При умении работать со сварочным аппаратом сборка будет выполнена быстро, а ворота получатся крепкими и прослужат долго.

Как изготовить ворота самостоятельно

Прежде чем приступать к изготовлению ворот, важно определиться с выбором материала, сделать чертеж и необходимые расчеты, подготовить инструменты и материалы, и только потом приступать к монтажу, соблюдая пошаговую инструкцию

Подготовительные работы

Для правильного расчета, составления проекта, чертежей и смет на материалы и монтажные работы по производству и установке ворот, следует тщательно продумать все нюансы:

1. Выбрать конструкцию, определить надобность установки автоматики. Ворота можно сделать цельными, на несколько створок, откатными.
2. Продумать обшивку и цветовой тон каркаса.
3. Выполнить необходимые замеры. Во двор должен беспрепятственно въехать не только личный автомобиль владельца, но и машины различных коммунальных, медицинских, пожарных служб. Кроме этого, учесть нужно площадь, необходимую воротам для распахивания.
4. Разработать подробный чертеж с указанием размера и месторасположения калитки, дополнительными петлями, элементами усиления, подключение автоматических устройств.
5. Согласно выполненному эскизу, определяется метраж трубы и необходимое количество обшивки, закупается материал.

Рекомендации по выбору материала

При выборе профильной трубы в качестве материала для выполнения ворот встает вопрос, какой сорт, вид и размер трубы будет оптимальным для конструкции.

Чаще всего для производства въездных ворот применяют квадратные или круглые трубы, овальная конфигурация используется крайне редко.

Ценовая политика определяется тем, из какого материала изготовлена трубная продукция. Так углекислая сталь – это более бюджетный вариант, но надо отдавать себе отчет, что выбирая трубы из этого материала, нельзя рассчитывать на то, что конструкция ворот будет прочной и прослужит долго. Оцинкованные трубы стоят дороже, но устойчивы к коррозии, поэтому имеют больший срок службы.

Для ворот оптимальным будет приобретение сварных холоднокатаных профилей. Толщина стенки труб при одинаковом диаметре может различаться вдвое.

Как сделать необходимые расчеты для конструкции?

Для изготовления опор обычно используют стальную трубу, диаметром 100 х 100 мм, а устройство каркаса выполняют трубами 50 х 50 мм. Для сваривания перемычек и продольных полос, нужно подготовить куски труб 40 х 20 мм.

Согласно разработанному плану, необходимо закупить материал, кроме этого понадобятся мелкие детали, фурнитура и вещества для обработки поверхности: грунтовка, краска и кисточка для покрытия всех деталей, цемент и песок для приготовления раствора, сварочный аппарат с электродами в комплекте, болгарка, молоток, уровень, строительный уголок, петли, замок, саморезы.

После покупки всех необходимых материалов и подготовки строительных инструментов, можно приступать к подготовке деталей и монтажу.

Размеры гаражных ворот и начало работ своими руками

Начать можно с чего угодно, но, чтобы получить изначальные размеры створок, нужно поставить сверху на опоры стягивающую балку и сделать металлические рамки на двери, исходя из полученных замеров. Размеры гаражных ворот могут быть любые, но лучше отталкиваться от параметров стандартного листа: 250х150. Мы взяли высоту 250 сантиметров, так получится на 1 рез и сварной шов меньше. Балку только «прихвачиваем», чтобы не упала, не завариваем.

Металлические гаражные ворота должны были быть прочными, поэтому и лист использовали 0.3 с усилениями. Но сначала надо было изготовить рамку. Здесь чертеж достаточно прост: отступаем от верхней балки 3 см, от боковой 3 и от желаемого уровня снизу тоже 3-4 сантиметра. Между двумя створками можно оставить около 1-2 см и сделать одну сторону внахлест. Получились замеры прямоугольника, которые мы выложили на земле и сварили по ним рамку с прямыми углами. При изготовлении своими руками рамки ворот можно пользоваться транспортиром или рулеткой (замер диагоналей) ­– так надежнее.

Рамки и усиления делаются из профильной трубы 40х20 мм, после крепления полуавтоматом привариваются еще петли

Гаражные ворота будут распашные, поэтому важно выставить петли предельно точно, чтобы створки не заваливались. Здесь потребуется помощь подсобного работника. ШАГ 1: выставление рамы

Выставляем рамки на кирпичи или другие вспомогательные предметы, главное – фиксация всей конструкции

ШАГ 1: выставление рамы. Выставляем рамки на кирпичи или другие вспомогательные предметы, главное – фиксация всей конструкции.

ШАГ 2: выставление зазоров. Вокруг рамки и опор вставляем предметы нужной толщины (мы использовали деревянные планки 20х10 мм и металлические квадратики таких же размеров). Зазоры в гаражных воротах должны быть везде одинаковы.

ШАГ 3: выставляем петли. Петли на одинаковой высоте привариваем к опорам, отвесом и уровнем меряем наклоны. Проводим тестирование данной конструкции.

ВАЖНО: изготовляя ворота своими руками из металла никогда не приваривайте сразу «намертво». Не полагайтесь на глазомер, даже если он ровный, чего почти никогда не бывает, все равно есть риск того, что кривыми окажутся материалы. Сначала «прихватите», потом выполните пусконаладочные работы (открыть/закрыть дверь)

Сначала «прихватите», потом выполните пусконаладочные работы (открыть/закрыть дверь).

ШАГ 4: выполняем регулировку. По нашему опыту все сделанные распашные ворота в гараж своими руками требовали регулировок. После прихватывания петель и рамки попробуйте синхронно и по очереди закрыть/открыть их. При наличии перекосов нужно выполнить удар или натянуть ручную лебедку в нужную сторону.

ВАЖНО: после натягивания лебедкой и корректировки опор ничего нельзя менять или отпускать, все должно быть в натяжку. Учтите, что под будущим весом створок конструкция может «уходить» немного в бока. Если у вас будут стандартные размеры гаражных ворот, которые гораздо меньше наших, усиления и стойки можно сделать меньше

Допустимые размеры усилений: 15х30, 20х20, а стойки можно вполне сделать 100х100 мм

Если у вас будут стандартные размеры гаражных ворот, которые гораздо меньше наших, усиления и стойки можно сделать меньше. Допустимые размеры усилений: 15х30, 20х20, а стойки можно вполне сделать 100х100 мм.

После корректировок по уровням можно смело заваривать рамку. Удобнее всего использовать ручную механическую лебедку с усилием 300-700 кг – этого будет достаточно. При изготовлении гаражных ворот своими руками это просто незаменимая вещь. С ее помощью можно выровнять не только легкие рамки, и углы, но и закладные стойки. Диагональ выставлять тоже намного удобнее: натягиваем стойку в нужную сторону и работаем сварочным аппаратом – вуаля!

Установка замков и запоров на гаражные ворота

Завершаем изготовление ворот для гаража установкой замков и запоров – эти мелкие работы мы также выполним своими руками. У владельцев авто прижился вариант, при котором только одна створка закрывается изнутри помещения за счет стержней, входящих в пол и потолок. Для работоспособности запора нужны отверстия глубиной 5 см. Их проделывают в раме, полу и потолке.

Вторую створку оснащают замком, выдвигающиеся стержни которого заходят за створку или попадают в отверстия, проделанные в каркасе 2-ой части ворот. С внешней стороны конструкции для повышения надежности на специальные петли-ушки надевают наружный замок. Он будет соединять обе створки.

Запор — фиксатор для гаража

Несмотря на некоторую степень надежности такого замка, он не дает стопроцентной гарантии от вторжения злоумышленников. Взломщики могут болгаркой срезать петли или снять створки. Рассмотрим вариант, который повышает шансы на сохранность автомобиля. К месту крепления петель на каркасе створок приваривают кусок уголка, который при закрытии створки будет заходить в стену почти на 20 мм. Для этого манёвра в кладке нужно заранее проделать свободное место. При попытке снять створки уголок станет цепляться за гаражную раму и не допустит демонтажа.

Замок- «Паук» или замок-«Краб» — один из самых надежных для гаражных ворот
