Делаем правильный монтаж отопления в доме своими руками: выбор схем и обзор комплектующих

Как спаять отопительную систему

Огромное преимущество полипропиленовых труб — лёгкость и технологичность стыковки. Соединение получается равномерным и монолитным. Каждый вид труб соединяется по собственной технологии.

Торцевое соединение

Применяется для магистральных труб большого диаметра. Спаиваются при помощи нагретого воздуха и присадочного прутка. Процесс напоминает сварку металла электродом.

Неответственный стык можно получить и при небольших диаметрах, разогрев торцы до 270 °C и состыковав трубы. Этот метод не применяется, так как стык получается слабым, пористым, возможны утечки.

Электромуфтовое соединение

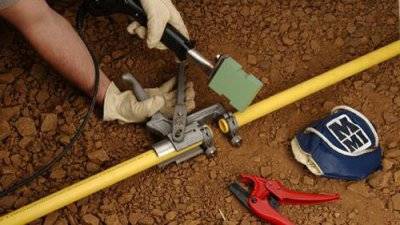

Применяется для высококачественного соединения трубопроводов высокого давления. Торцы соединений зачищаются, сжимаются обсадными хомутами. На стык устанавливается муфта с уже запаянными в ней электронагревателями. Хомуты ослабляются, надевается фиксирующая и центрующая струбцина. К контактам муфты подсоединяется постоянный электрический ток. Напряжение, сила тока и время нагрева указываются на муфте. После нагрева стык остывает, после чего он готов к использованию.

Раструбная пайка

Применяется при небольших диаметрах — до 62 мм. Для соединения потребуются фасонные элементы заводского изготовления: переходники, тройники, муфты, краны, фитинги, повороты.

Для пайки потребуется: паяльник с тефлоновыми насадками, ножницы-труборез, чистая ветошь, обезжириватель, линейка и карандаш.

Соединяемые трубы торцуем в необходимый размер при помощи пружинных ножниц. При замере оставляется запас 8-10 мм для стыка.

Фото 1. Процесс раструбной пайки полипропиленовых труб. Для этого применяется специальный паяльник.

Обезжириваем и очищаем торцы и посадочные места в фитинге. Грязь, жир и вода препятствуют сварке полипропилена, герметичного надёжного стыка не получится.

Отмечаем на торце трубы глубину посадочного места в фитинге. Несколько миллиметров оставляем для излишков пластика.

Если сваривается труба, армированная алюминиевой фольгой, применяем специальную «точилку», она равномерно срежет армирование, и стык получится надёжным.

Нагреваем паяльник до температуры 260—280 °C. Насаживаем трубу и муфту не тефлоновые наконечники, держим 5—7 секунд. После нагрева соединяем стык, фиксируем на 10—15 секунд.

Сваривание полипропилена в монолит происходит во время нагревания. Поэтому корректировать положение, закручивать или дожимать не стоит — стык получится некачественным.

При перегреве внутри фитинга остатки пластика могут заузить или даже перекрыть фитинг.

Для излишков пластика в посадочном гнезде оставляется место 2—3 мм.

Поэтому этап разметки также важен.

Остывший стык можно сразу использовать.

Соединение набирает прочность при остывании.

Типы систем отопления

Основными элементами любой отопительной сети являются: теплогенерирующий прибор, магистральный трубопровод, теплоотдающие, компенсационные устройства и устройство, обеспечивающее циркуляцию теплоносителя. Отопительные трубопроводы могут быть различной конфигурации и степени технической оснащенности.

Классифицируют системы отопления по трем параметрам:

• количеству трубных контуров магистрального трубопровода,
• типу компенсационного устройства,
• типу циркуляции.

Одно– и двухтрубные системы

Отопительная система может быть:

• однотрубной или последовательной,
• двухтрубной или параллельной.

В первом случае теплоноситель движется по одному трубному контуру, поочередно проходит через все теплоотдающие приборы, приходя к каждому все более остывшим. Часть магистральной трубы после последнего теплообменника называется обратной трубой или обраткой и служит для отвода холодной рабочей среды обратно к теплогенератору.

В двухтрубной системе энергоноситель циркулирует по двум параллельным контурам: подающему и обратному. Первый контур подает горячий теплоноситель в каждый теплоотдающий прибор, а второй собирает остывшую рабочую среду из теплообменников и отводит ее к отопительному прибору.

Типы циркуляции в системах отопления

Обогрев помещений происходит только в случае, если теплоноситель движется по контуру. Циркуляция бывает или естественной, или принудительной.

В системах с естественной циркуляцией разогретый отопительным прибором энергоноситель разгоняют, чтобы придать ему достаточный для прохождения всего теплового контура импульс. Для этого сразу после теплогенератора монтируют разгонный коллектор – вертикальный участок трубы, при спуске с которого рабочая среда набирает скорость под воздействием силы тяжести.

Типы компенсационных устройств

В зависимости от способа компенсации перепадов давления рабочей среды в контуре, выделяют два типа систем отопления: открытую и закрытую.

В открытой системе давление регулирует компенсационный бак, частично или полностью открытый. При увеличении давления в теплосети избыток рабочей среды поступает в бак, при снижении – уходит обратно в трубопровод.

Немного теории

Не вдаваясь в сложности физических процессов, попробуем просто описать любую систему отопления.

Она имеет вид замкнутого круга магистралей, по которому движется теплоноситель. Обычно это вода, реже специальные жидкости или пар. Соответственно, в системе есть:

• устройство, нагревающее воду в начале цикла
• трубопровод, по которому движется теплоноситель
• устройства, передающие тепло от системы в обогреваемые помещения

Отдавая тепло за счёт теплопередачи и остывая таким образом, теплоноситель возвращается обратно в нагреватель. Здесь он снова подогревается, и весь цикл повторяется. И так многократно.

В качестве топлива может использоваться древесина, уголь, торф, газ, мазут и другое.

Монтаж отопления в частном доме своими руками по шагам

Порядок действий следующий:

1. Проектирование: выбирается схема водяного отопления частного дома, разводка, рассчитывается мощность котла, длина труб, выбираются материалы и дополнительное оборудование.
2. Устанавливается котёл.
3. Устанавливаются радиаторы, монтируется трубопровод и оборудование;
4. Система прогоняется в тестовом режиме.

Теперь обо всём подробнее.

Проектирование

Выбрать схему отопления, котёл и прочее, вы можете сами. Но помните, что чем сложнее система отопления, тем сложнее составить её грамотный проект.

Доверьте эту работу профессионалам. Когда они будут проектировать, могут учитывать ваши пожелания и внести свои корректировки. Кроме того, специалисты составят смету расходов на материалы и работу.

Если же система водяного отопления частного дома простая, и вы планируете делать всё самостоятельно, нарисуйте план дома. Укажите все расстояния, места размещения радиаторов, труб и т.д.

Не забудьте рассчитать количество опор для труб. Их нужно устанавливать не менее чем через 1,3м (для пластиковых труб). Следовательно, общую длину трубопровода разделите на 1,3 – получите нужное число опор.

Старайтесь избегать резких поворотов трубопровода – эти места станут в будущем проблемными участками. Там будет тормозиться поток воды, скапливаться грязь и возможны течи.

Советы

После установки котла, делается разводка обратки.

• Начинают работу от котла.
• Трубы обратки должны быть ниже подающего контура.
• В обратку можно установить и циркуляционный насос.

Радиаторы:

• Радиаторы ставят под подоконниками.
• Количество секций зависит от количества радиаторов и размеров комнаты, но принято брать ширину окна.
• Крепят батареи на специальные кронштейны из металла.
• Расстояние от подоконника – 12см.
• Расстояние от пола – 10см.

Величины приблизительные, всё будет зависеть от габаритов конкретного строения и вкуса хозяев.

После окончания работ систему нужно промыть. Для этого трубопровод разъединяется в двух местах. С одной стороны подключается шланг, а другой конец отводится в канализацию.

Проверка системы

До запуска отопления воду нагревают до 95 С. Испытательная протопка должна длится не менее часа.

После прогона нужно тщательно осмотреть систему – и сразу устранить дефекты, если они выявились:

• избавиться от воздушных пробок;
• устранить течи.

Итак. Водяное отопление для частного дома вполне можно сделать самостоятельно. Не торопитесь: продумайте, что хотите получить, нарисуйте тщательный план, подсчитайте количество всех вентилей, крепежа и т.д. составьте смету и в случае чего будьте готовы внести корректировки.

Особенности отопления из полипропиленовых труб, плюсы и минусы

Решение обустроить отопление частного дома своими руками из полипропилена, имеет свои особенности, которые необходимо учитывать перед началом непосредственных монтажных работ:

• спланировать от начала до конца всю систему отопления (особенно если отопление в квартире);
• выбрать котел, радиатор и расширительные баки;
• обозначить места их расположения;
• спланировать места разводки под трубы;
• рассчитать необходимое количество труб (исходя из количества комнат, соединений, углов, простенков).

Трубы для монтажа.

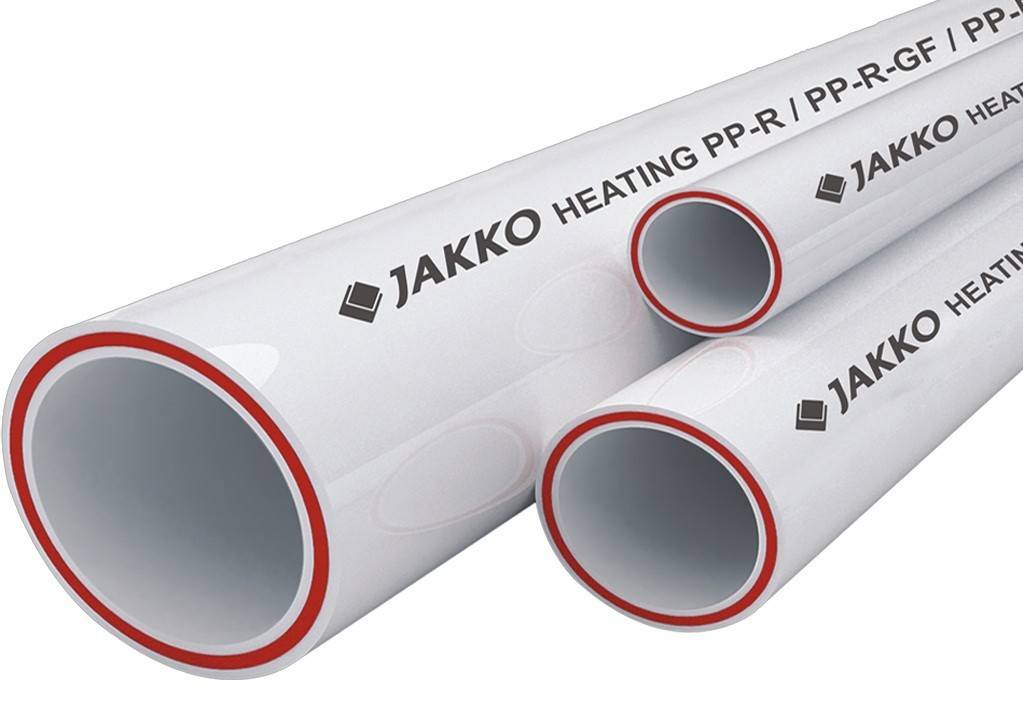

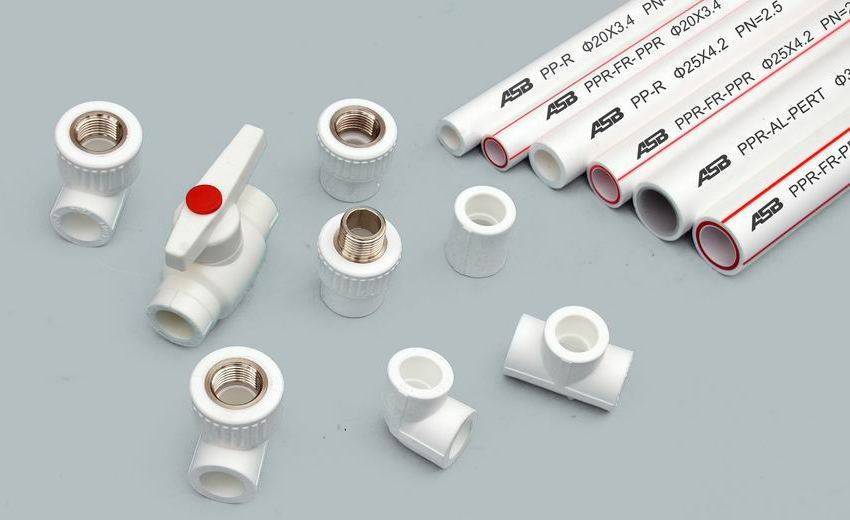

Армированные трубы из полипропилена.

В частных дома удобно использовать отдельную комнату для котла, если планируется отвод воздуха через дымоход, то есть естественным образом, но только в том случае, если конструкция котла предполагает такое решение. Для домов и квартир необходимо выбирать армированные трубы из полипропилена, которые изготовлены надежными производителями.

Отдельная комната для котла.

Установленное отопление в квартире своими руками из полипропилена так же целесообразно, как и в частном доме. Выбирая такой вид обогрева, владелец дома и квартиры получает массу приоритетов:

1. Самостоятельно обустроенной отопительной конструкции, можно доверять. Она надежна, так как владелец самостоятельно выбирал первостепенные и сопутствующие детали для сети.
2. Она проста в монтаже. С обустройством данной конструкции справиться человек, который никогда ранее не имел дело с подобными рода работами.
3. Долговечность конструкции подтверждена ее материалами и их качественными характеристиками.
4. Нет риска протечки. Есть возможность не переживать за испорченный ремонт или жалобы от соседей.
5. Экономичность установки подтверждается уже в первый год использования.
6. Никакие посторонние шумы не потревожат домочадцев во время работы системы.
7. Отопление из полипропилена относительно недорогое.

Пропускная способность труб позволяет использовать их в целях назначения долгие годы. Налет солей и тяжелых металлов совершенно не задерживается на полипропилене, так же он не подвластен коррозийным процессам. Такие трубы довольно прочные, но и одновременно легкие. Обустройство частного дома своими руками такой установкой избавит от проблем во время зимнего сезона на многие десятилетия.

Расчет системы отопления

Как и все тепловые расчеты, этот при доскональном исполнении довольно сложен. Но мы приведем очень простую методику, позволяющую определить необходимые параметры с достаточно высокой точностью.

Исходными данными для расчета являются следующие параметры:

1. Площадь отапливаемых помещений. Следует использовать только данные по комнатам, в которых устанавливается отопление, то есть одной или двумя стенами дома контактирующими с улицей.
2. Климатическая мощность. Этот параметр учитывает место расположения частного дома. Так, для южных районов он составляет 0,8-0,95, для центральных регионов – 1,3-1,6, а для северных – 1,6-2,2.

Расчет для помещения площадью 130 метров в квадрате выглядит следующим образом:

N = 130 x 1,2 / 10 = 15,6 (кВт)

Расчет в обязательном порядке включает в себя вычисление количества секций радиаторов. Для этого используются следующие данные:

1. Площадь – учитываются только комнаты, в которых устанавливаются батареи.
2. Число 100 определяется из требования СНиП к мощности одной секции на квадратный метр площади.
3. Площадь составляет 30 метров квадратных.
4. Мощность одной секции батареи составляет 180 Вт.

N = 30 x 100 / 180 = 16,7 = 17 (шт)

Расчет системы отопления по указанной методике вполне достоверен и годится для практического применения.

Рекомендации по выбору и монтажу труб

Чтобы смонтировать отопление частного дома своими руками, сперва необходимо решить, какие трубы для этого выбрать. На современном рынке предлагается несколько видов металлических и полимерных труб, пригодных для устройства отопления частных домов:

•  стальные;
• медные;
• из нержавеющей стали;
• полипропиленовые (ППР);
• полиэтиленовые (PEX, PE-RT);
• металлопластиковые.

Магистрали отопления из обыкновенного «черного» металла считаются пережитком прошлого, поскольку более всего подвержены коррозии и «зарастанию» проходного сечения. Кроме того, самостоятельно выполнить монтаж из таких труб нелегко: нужны хорошие навыки сварочных работ, чтобы осуществлять герметичную стыковку. Тем не менее, некоторые домовладельцы по сей день используют стальные трубопроводы, когда устраивают автономное отопление дома.

Медные или нержавеющие трубы – отличный выбор, только больно уж дорогой. Это надежные и долговечные материалы, не боящиеся повышенного давления и температуры, так что при наличии средств эти изделия однозначно рекомендованы к применению. Медь стыкуется посредством пайки, что тоже требует кое-каких навыков, а нержавейка – с помощью разборных или прессовых фитингов. Предпочтение следует отдавать последним, особенно при скрытой прокладке.

Дешевле всего вам обойдется отопление из полипропилена. Из всех видов ППР труб надо выбирать те, что армированы алюминиевой фольгой либо стекловолокном. Низкая цена материала – единственный их плюс, поскольку монтаж отопления из полипропиленовых труб – дело достаточно сложное и ответственное. Да и по внешнему виду полипропилен проигрывает остальным пластмассовым изделиям.

Стыки трубопроводов ППР с фитингами осуществляются пайкой, причем проверить их качество не представляется возможным. Когда при пайке прогрев был недостаточен, соединение обязательно потечет впоследствии, если же его перегреть, то расплывшийся полимер наполовину перекроет проходное сечение. Причем увидеть это во время сборки не удастся, огрехи дадут знать о себе позже, при эксплуатации. Второй существенный недостаток – большое удлинение материала во время нагрева. Чтобы избежать «сабельных» изгибов, трубу надо крепить на подвижных опорах, а между концами магистрали и стеной оставлять просвет.

Куда проще сделать своими руками отопление из полиэтиленовых или металлопластиковых труб. Хотя цена этих материалов выше, чем полипропилена. Для новичка они наиболее удобны, так как стыки здесь выполняются достаточно просто. Трубопроводы можно закладывать в стяжку или стену, но с одним условием: соединения должны быть сделаны на прессовых фитингах, а не разборных.

Металлопластик и полиэтилен используется как для открытой прокладки магистралей, так и скрытой за любыми экранами, а также при устройстве водяных теплых полов. Недостаток труб из материала PEX – в его стремлении вернуться в первоначальное состояние, отчего проложенный коллектор отопления может выглядеть слегка волнистым. Полиэтилен PE-RT и металлопластик такой «памяти» не имеют и спокойно изгибаются как вам нужно. Подробнее о выборе труб рассказано в видеоролике:

Полипропиленовые трубы в конвекционных системах

Конвекционные системы из полипропиленовых труб очень популярны. Причина — легкость обработки материала, устойчивость к размерзанию, высокая герметичность, невысокая теплопроводность.

В «безнасосных» системах, выполненных по закрытому типу, при нагреве из воды выделяется много кислорода. Если магистраль выполнена из стальной трубы, она очень быстро покроется слоем ржавчины. Полипропиленовые изделия этого недостатка лишены. Направленный поток, движущийся по полипропиленовым рукавам, не встречает значительного сопротивления. На стенках ПП труб не образуются никакие отложения.

https://youtube.com/watch?v=5ixPbefe9p0

Выбор составляющих элементов отопительной системы

Собрать отопительную систему без специальных знаний
достаточно сложно. Но реально. Для этого нужно приобрести:

Котел отопления

Сердцевина всей системы, базис – это отопительный котел. Как
уже отмечалось, его тип зависит от типа топлива. Кроме того, нужно правильно
подобрать мощность котла. Эффективность – важный момент, т.к. нужно обогревать
дом без лишних затрат.

Конструкция котлов, работающих на разном топливе,
принципиально не отличается. Каждый из них состоит из двух камер – камеры
сгорания и теплообменника. Первая предназначена для сгорания энергоносителя
(газ, керосин, солярка, дрова, уголь, брикеты), вторая для нагрева
теплоносителя (воды, антифриза).

Совет. На этом этапе нужно решить будет ли котел работать
только на обогрев дома или же обеспечивать пользователей горячей водой. В этом
случае нужно будет установить двухконтурный котел. Или же подключить бойлер к
одноконтурному котлу.

Трубы для отопления частного дома

Назначение труб – перенос тепла от котла к радиаторам в
помещении. Исходя из разных подходов к разводке труб, выделяют три популярные
схемы отопления: однотрубная, двухтрубная и лучевая (коллекторная), принцип
устройства которых описан выше – «водяное отопление дома»

Для разводки используют трубы из разного материала

Металлические трубы (стальные, нержавеющие, оцинкованные, медные)

Стальные трубы почти вытеснили полимерные аналоги. Монтаж
железных труб связан со сваркой, плюс, они подвержены коррозии и менее
долговечны. Конечно, нержавеющие и трубы с оцинкованной поверхностью лишены
таких минусов при условии правильного монтажа (резьбовые соединения). Что
касается медных труб, то они имеют высокие показатели надежности, а также
хорошо переносят высокое давление и температуру. Но, стоимость делает их
малодоступными.

Пластиковые трубы (металлопластиковые, полипропиленовые, полиэтиленовые)

Оптимальный и распространенный вариант. Металлопластиковые трубы
доступны и не требуют особой квалификации для монтажных работ. Соединяются
методом горячего прессования. Главный минус – высокий показатель теплового
расширения.

Радиаторы отопления (батареи)

С учетом популярности и распространенности можно выделить три типа:

традиционные чугунные радиаторы. Отличаются сравнительной
дешевизной, большим внутренним объемом, соответственно, вмещают больше
теплоносителя и хорошо отдают тепло;

конвекторы. Нагревают помещение благодаря проходящему по ним
воздуху, который нагревает отдельные секции.

панельные радиаторы – комбинация двух предыдущих типов.

Расширительный бак

Устанавливается с целью компенсировать расширение теплоносителя.

Выделяют расширительный бак открытого и закрытого типа
(фото).

В первом случае расширительный бак устанавливается в верхней
точке системы. Во втором случае – место установки не имеет определяющего
значения.

Лучевая схема отопления

Лучевая схема разводки водяного отопления является новомодной. При ее использовании горячая вода равномерно распределяется по помещению через коллектор. Степень нагрева жилища регулируется путём изменения нагрева воды и скорости её движения по трубам.

Является усовершенствованной версией двухтрубной схемы. Для распределения теплоносителя используется такой же коллектор, что и в теплом поле.

К основным плюсам лучевой схемы разводки можно отнести:

• Бесстыковость. Внутри стяжки отсутствуют стыки. Вероятность протечки снижается в разы
• Возможность отключать каждый прибор по отдельности на коллекторе не во вред всей системе

Единственный недостаток – это цена. За счет использования коллектора и дополнительного количества труб, увеличиваяется и цена системы.

Некоторые выводы

Основной вывод из всего сказанного заключается в том, что система отопления частного дома своими руками — это вполне посильная задача. Для ее решения нужно лишь помнить, что:

1. Для реализации задуманного требуется соблюдать установленные нормами правила проведения работ. В первую очередь это касается проекта и различных расчетов.
2. Если есть проект, очень легко подобрать необходимое оборудование, а проводить работы намного проще и эффективнее.
3. Качество работ напрямую зависит от соблюдения технологии. При желании выполнить все самостоятельно потребуется какое-то время на изучение.
4. Каждый этап работ должен заканчиваться проверкой герметичности и работоспособности системы.
5. При проведении скрытых работ не следует закрывать соединения и трубопроводы отделочными материалами без их проверки под давлением.

И напоследок. Вряд ли получится вникнуть в подобный вопрос за пару вечеров, лёжа на диване. Но постепенное и планомерное изучение монтажа системы отопления по плечу каждому.
