Устройство вентиляции в гараже, пристроенном к дому
Многие люди, строя свои коттеджи, пристраивают к ним гаражное помещение. Это очень удобно. Приехав с работы на своём авто, человек может сразу попасть домой. Но частым явлением при таком расположении помещений является полное отсутствие вытяжки гаражного помещения, или, что еще хуже – вытяжка гаража совмещена с общей домовой вытяжкой.
Объединенная с домом вентиляция гаража или отдельная
Второй вариант все специалисты оценивают как неподходящий для жилых строений. Ни в коем случае нельзя делать совместную вентиляцию, так как при сильно разнящихся температурах в зимнее время, выхлопные газы могут попасть в комнаты дома.
Это возможно в случаях отсутствия в гараже отопления, из-за того, что холодный воздух не может подняться вверх по вентиляционному каналу. Происходит застой выхлопных газов и возможность их попадания в жилое помещение.
Это объясняет, почему вентиляция в гараже должна быть индивидуальной и дополнительно оснащенной осевыми вытяжными вентиляторами.
Дополнительные условия проветривания гаража
При размещении в гараже источников дополнительного загрязнения воздуха (деревообрабатывающих станков, заточного инструмента) требуется устройство вытяжки для гаража пот типу вытяжных зонтов, щелей или панелей. Такая система обеспечит необходимую мощность отсоса деревянной или металлической стружки. А также помимо удаления загрязняющих песчинок чистоту гаражного помещения. Технически устройство такой вытяжной системы отличается от обыкновенной. Это связано с необходимостью накопления удаляемых частиц из помещения. Для повышения функциональности системы ее требуется оборудовать ёмкостью для сбора стружки и пыли.
Обычно простых оконных проёмов и гаражной двери достаточно для обеспечения полноценного проветривания гаража в теплое время года. Зимой же придётся сделать дополнительные вытяжные каналы, чтобы не допустить выхолаживания помещения.
Выбираем тип вентиляции
Есть несколько разновидностей вентиляций, которые можно воплотить в жизнь. Они имеют свои положительные и отрицательные стороны. Создание как одного, так и другого вида требует усилий и тщательного планирования. Давайте же рассмотрим эти виды:
Естественная вентиляция в гараже. Это самый простой и эффективный способ проветривания гаража. Он заключается в естественных процессах, основанных на физических законах.
Принудительная вентиляция. В этом случае используется целая система приборов (вентиляторы) благодаря которым и выполняется отвод отработанного воздуха и наполнения помещения свежим.
Комбинированная вентиляция. В этом случае используется как один, так и второй вид вентилирования
Мы обратим свое внимание именно на естественную вентиляцию. Для ее устройства потребуется наименьшее количество средств
В чем же принцип работы естественного типа вентиляции? Он основан на физических законах. Все знают, что теплый воздух поднимается верх, в то время как холодный опускается. Ниже приводится схема естественной вентиляции.
Как видно, система основывается на использовании двух труб или каналов, которые служат для вентилирования воздуха. Одна из труб – приточная, а вторая – вытяжная. При этом вытяжная труба находится у потолка погреба, а приточная на небольшом расстоянии от пола (не меньше 10 см). Итак, основываясь на законах физики делаем вывод: теплый воздух поднимается вверх и попадает в вытяжную трубу. В то же время свежий воздух подается через приточную трубу, замещая собой количество вышедшего воздуха. Таким образом и происходит вентилирование. Это напоминает процесс, при котором открывается одно окно на кухне и дверь на коридоре. Получается, что для гаража не потребуется установка дорогостоящего оборудования. Работы по созданию просты, воздухообмен происходит естественным образом.
Обратите внимание! Иногда на вытяжную трубу устанавливают дефлектор, который способствует лучшей циркуляции и усиливает эффект. Если такового нет, то в любом случае труба закрывается козырьком, чтобы внутрь не попадала влага
А вытяжная труба поднимается на 50 см над уровнем крыши.
Есть еще один важный момент, который способствует правильному функционированию системы. Речь идет о размещении труб внутри гаража
Очень важно, чтобы они располагались по диагонали в противоположенных местах. А еще важно рассчитать оптимальный диаметр отверстий
Ведь можно сделать сквозняк внутри, а не качественный воздухообмен. Есть некоторые стандарты, которые говорят о том, что на 1 м2 площади помещения нужно отверстие, диаметром 1,5 см. Например, если размер помещения 4х6 м, то его площадь будет равняться 24 м2. Путем несложных математических решений, получаем оптимальный диаметр вентиляционной трубы – 36 см (24х1,5=36). А если их будет две, что вполне логично, то рекомендуемый диаметр каждой трубы 18 см, так как сумма делится на два.
Многие считают этот вид вентилирования лучшим, так как для его воплощения не нужно много средств, а все работы можно сделать своими руками. Нужно только закупить трубы, сделать отверстия в стене и перекрытии, если таких нет, и выполнить установку системы вентиляции в гараже.
Обратите внимание! Вытяжное отверстие можно оборудовать заслонкой, чтобы выполнять контроль подачи холодного воздуха
Это особенно важно зимой
Комбинированные вентиляционные системы
В проектах этого типа применяют естественный приток свежего воздуха. Для временного повышения производительности – устанавливают вентиляционную технику в канале вытяжки. Это решение дешевле по сравнению с комплексными технологиями. Но с его помощью можно получить хорошие результаты, если приходится использовать сложные воздуховоды.
Загрязнения быстро удаляются при наличии мощной приточно-вытяжной системы вентиляции в гараже
Такое оборудование потребляет электроэнергию, поэтому надо будет установить проводку, устройства защиты от бросков напряжения и перегрева мотора. При желании, комбинированную вентиляцию своими руками можно дополнить датчиками движения, таймерами. Они пригодятся для автоматизации запуска системы при въезде автомобиля, выключения после заданного интервала времени. Мощный канальный вентилятор обеспечит интенсивный забор воздуха из дальних частей объекта недвижимости
Очищение воздуха в погребе
Как правило, гараж используется не только для стоянки автомобиля, но и для хранения продуктов. Соответственно, это тоже дает дополнительную влагу. Но даже если хранение не производится, проветривание ямы должно быть организовано для комфортной работы в нем.
Как отмечают специалисты, в погребе естественная вентиляция является лучшим вариантом.
При условии хорошего воздухообмена в помещении возможно использовать трубы диаметром 10 сантиметров.
Одна из них устанавливается в районе десяти сантиметров от пола, а вторая на противоположной стороне в десяти сантиметрах от потолка. Конец верхней трубы выводится наружу.
Также стоит позаботиться и о защите вытяжки.
Выбор технологического оборудования, материалов и комплектующих деталей для вентиляции гаража
Для создания этой системы подойдет серийная бытовая техника При выборе следует отдать предпочтение моделям, приспособленным к повышенной влажности.

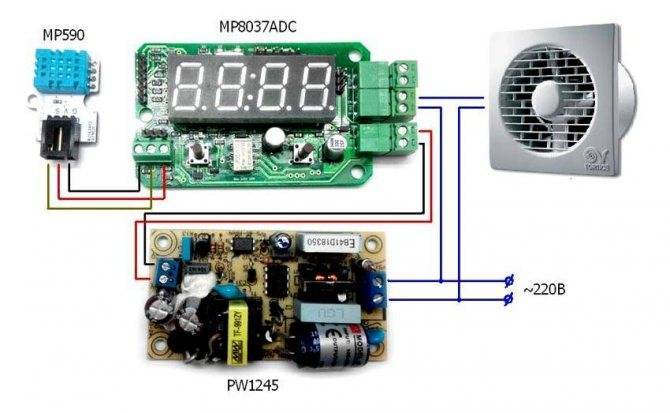

Автоматизацию вентилятора для вытяжки в гараже можно сделать с применением специальных наборов
Для решения таких задач используют различные устройства подачи/отключения питания по установленному пользователем алгоритму.

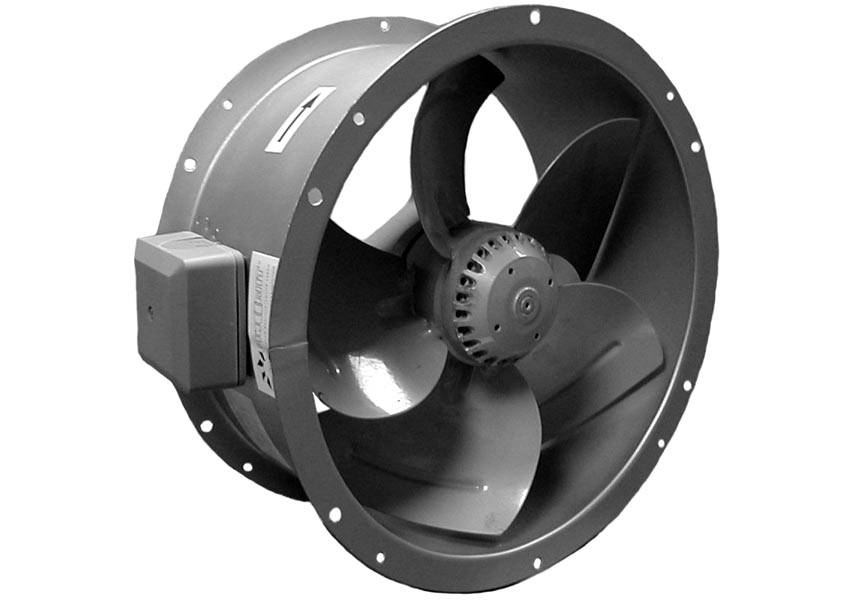

Такая техника способна быстро очистить крупный гараж от загрязненного воздуха

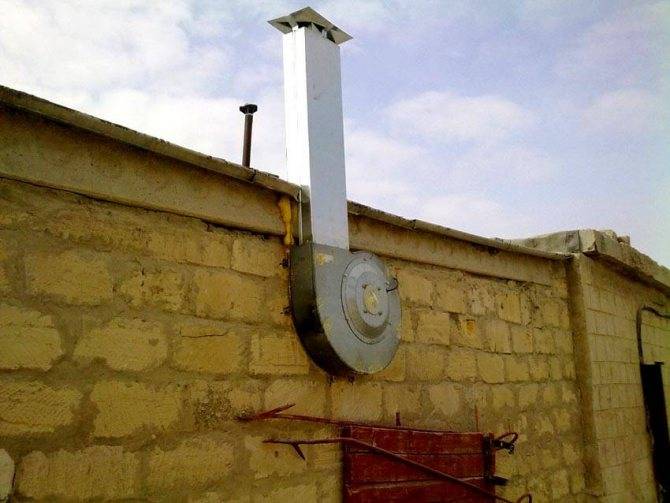

Этот центробежный вентилятор пригоден для эксплуатации на открытом воздухе
Если использовать такое решение, получиться снизить уровень шумов в помещении.

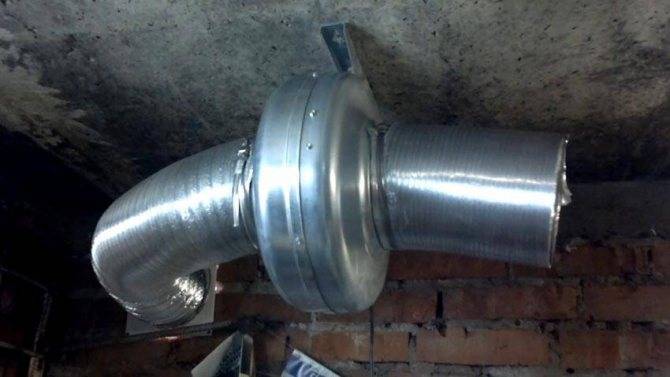

Вытяжной вентилятор для гаража можно установить в оптимальном месте, как часть конструкции канала
Для создания этой конструкции автор использовал индивидуальный заказ в специализированной мастерской
Оцинкованная жесть хорошо защищена от погодных воздействий. Она подходит для изготовления изделий с уникальными размерами и формами без лишних затрат. Дополнительными преимуществами являются: небольшой вес, простота монтажа, хороший внешний вид.
Соединение гибких труб для вентиляции в гараже с прочным заборным устройством
Сложный проект

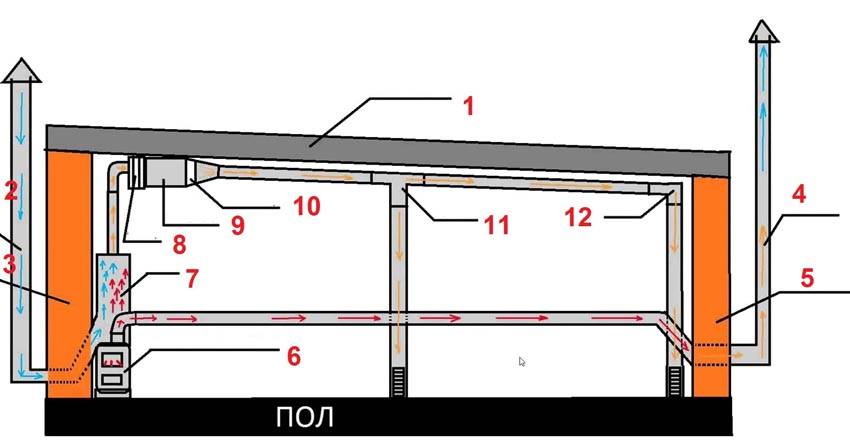

В этом списке перечислены компоненты системы, обеспечивающей поддержание комфортных температурных условий в холодную пору года:
- потолок (1) из железобетонной плиты;
- стены из кирпича (3, 5);
- входной канал (2);
- котел отопления на твердом топливе (6) с дымоходом (4);
- стакан (7) – здесь осуществляется предварительный подогрев воздуха для вентиляционной части системы;
- фильтр (8);
- калорифер (9) со встроенными электрическими нагревателями;
- вентилятор (10) канального типа;
- тройник (11), обеспечивающий подачу теплого воздуха в центр крупного помещения;
- угольник (12), выполняющий аналогичные функции на торцевой части канала.
К сведению! При создании вентиляции в гараже из канализационных труб надо учитывать следующие особенности. Специализированные изделия из ПВХ рыжего цвета выпускают специально для установки вне помещений. Они стоят несколько дороже, чем серые аналоги, но отличаются повышенной стойкостью к температурным и другим воздействиям.
Естественный воздухообмен
Вентиляция гаража — естественная
В стенах помещения проделывают соответствующего диаметра отверстия. С таким расчетом, чтобы трубы свободно входили в них. Так постепенно происходит монтаж естественной вентиляции в гараже своими руками. В ход идет перфоратор. С его помощью под потолком пробивают отверстие. Отступ не больше 15-20 см. Работа не составляет особого труда, когда стены из пеноблоков. В нее вставляют пластиковые или другие трубы. Если устраивается вентиляция гаража из железа, то отверстия просто высверливаются.
Для притока воздуха также в стенах помещения проделывают отверстия. Диаметр их должен быть таким, чтобы свободно можно было установить пластиковые или другие трубы. Это приточная система.
Затем, таким же образом, выполняется вытяжная канальная система. Отверстие пробивают в противоположной стене. Её локация непосредственно под крышей. Используют одинаковые инструменты. Трубы выводят по крышу. Такой изначальный алгоритм устройства вентиляции в гараже своими руками.
https://youtube.com/watch?v=aU2ta0N1mYs
Основные требования
Правильная вытяжка в гараже должна выполняться в соответствии с нормами и рекомендациями СНиП 21-02-99. Этот документ оговаривает, что система вентиляции обязательна в подобных помещениях. Она обустраивается так же качественно, как и в жилых помещениях.
Санитарные нормы регламентируют, что приток свежего воздуха должен составлять не менее чем 180 м³/ч. При этом температура внутри постройки не должна опускаться ниже 5ºС. Обновление воздушных масс внутри помещения должно происходить с периодичностью не менее 6 раз в сутки.
Система вентиляции требуется в двухэтажных и обычных постройках. Если гараж имеет мастерскую наверху, смотровую яму или прочие помещения, требуется обеспечить качественный воздухообмен везде. Если гараж имеет погреб, в нем создается самостоятельная вентиляционная система. Иначе здесь будет собираться сырость, появится неприятный запах.
Необходимость вытяжки в погребе гаража
Многие автовладельцы делают подвал под гаражом. При наличии вентиляции это помещение подходит для хранения съедобных продуктов.
Чтобы понять, как правильно вентилировать гаражный погреб, необходимо знать некоторые особенности этого типа помещений:
- При нарушении воздухообмена может образовываться конденсат, что приводит к образованию грибков и плесени на стенах и других поверхностях в помещении. Это явление может испортить все хранящиеся запасы и придать подземному пространству неприятный запах;
- Зимой температура воздуха в подвале выше, чем в гараже. При недостаточной вентиляции воздух естественным образом поднимается вверх вместе с влагой, скопившейся в полости. Затем на металлических деталях гаража и конструктивных элементах может образоваться коррозия;
- При недостаточной циркуляции воздуха бульон может стать токсичным. Это происходит из-за двигателя и токсичных химикатов, которые заливаются в автомобиль и хранятся в гараже. Следите за тем, чтобы помещение хорошо вентилировалось и освежалось свежим воздухом. Эту проблему можно решить, установив систему приточно-вытяжной вентиляции.
Правильная система впуска обеспечит постоянный воздухообмен за счет поступления свежего воздуха с улицы. Вытяжная система удаляет застоявшийся воздух с влагой, дымом и токсичными испарениями.
Схемы вентиляции в гараже
Если вы решили самостоятельно сделать вытяжку в вашем гараже, для начала нужно определиться с типом вентиляционной системы. Сейчас наиболее часто используют три распространенных варианта.
- Можно обустроить вытяжку, используя механические устройства. Такая вентиляция будет принудительной.
- Некоторые стараются сделать естественную вентиляционную систему.
- Хорошее решение – сконструировать комбинированную вентиляцию.
Естественную вытяжку делают довольно быстро, а процесс монтажа не такой сложный, не требует существенных вложений. Правда, эффективность подобной вентиляции тоже не так высока. Работает вытяжка только благодаря разности температур снаружи и внутри гаражного помещения. Такая система не очень подходит для строений из кирпича и пеноблоков, а также погребов.
Механическая вытяжка работает благодаря установленному вентилятору. Ее эффективность уже будет значительно выше. Когда используется комбинированный вариант, можно обеспечить эффективный отток воздуха благодаря монтажу вентилятора, а вот приток воздушного потока уже стимулировать естественным путем.
Полезные советы от мастеров
Мастера советуют придерживаться правил при установке вентиляции:
- проводить расчёт внутреннего сечения вентиляционных труб;
- для усиления воздушной тяги делать меньше отводящее отверстие, чем приточное;
- приток располагать снизу, а вытяжку — сверху;
- проёмы стараться диагонально располагать возле коротких стен гаража (будет захвачено больше воздушного потока воздуха);
- придерживаться расстояния притока от пола примерно в 10–15 см, вытяжку монтировать внутри потолка или внутри стены в 10–15 см (больше о том, как сделать вытяжную вентиляцию своими руками, читайте тут);
- соблюдать одинаковое внутреннее сечение всего вентиляционного канала, тогда воздух беспрепятственно будет проходить по всему устройству;
- воздуховоды оснащаются заслонками для регулировки объёма поступающего воздуха, особенно актуально их устанавливать на зиму.
Своими руками соорудить вентиляцию в гараже несложно. Нужно знать, какие инструменты и оборудование приготовить, составить план и схему действий и приступить к выполнению задуманного
Важно учесть, что материалы нужно выбирать качественные, не экономить на их приобретении
Вентиляция в подвале гаража
Самое главный негативный фактор, от которого вентиляция защищает гараж с подвалом – это возникновение повышенной влажности воздуха. В подвале температура всегда немного выше, чем в самом гараже, так как идет нагрев от земли – особенно в зимнее время. Это приводит к циркуляции теплого воздуха вверх и образованию конденсата в местах, где теплый воздух взаимодействует с холодным. Поэтому подвалы, так же как и все гаражное помещение нуждаются в вентиляции.
Важно! Еще один важный момент, — поскольку гараж служит для нахождения автомобиля, а подвалы и погреба для хранения продуктов, то для вентиляции возникает еще одна важная функция. Эта функция заключается в эффективном отводе угарного газа от работы автомобильного двигателя и насыщение помещения свежим воздухом.
Вытяжка
Вытяжная труба необходима для отведения излишней влаги и токсических веществ, которые неизбежно накапливаются в процессе работы двигателя автомобиля во время въезда в гараж или выезда из него. Воздух в подвале свободно циркулирует, удаляясь в вытяжку, чем обеспечивается комфортный уровень влаги.
Самой эффективной системой является комбинация из приточной и вытяжной систем. Обустроить вентиляцию можно по двум эффективным схемам:
- Естественная вентиляция. Осуществляется установка вытяжной и приточной трубы. Циркуляция воздуха обеспечивается разными параметрами температур внутри и за пределами гаража. Отрицательная черта такой системы состоит в том, что зимой труба может забиться снегом, в ней может замерзнуть конденсат, а вот летом при выравнивании температур внутри и снаружи, циркуляция воздуха может замедлиться или вовсе прекратиться. Такой тип вентилирования гаража подходит для небольших помещений.
- Принудительная система воздухообмена. Принудительное побуждение циркуляции воздуха осуществляется за счет применения вентиляторов, кулеров или иных устройств. Систему составляет одна труба, которая обустраивается через стену и оснащается механическим устройством. Главная положительная черта данной системы – доступность. Принудительная вытяжка весьма эффективна для обеспечения воздухообмена в крупногабаритных гаражах.
Монтаж естественной вытяжки
Для обустройства естественной вентиляции следует выполнить простую последовательность действий:
В стене проделывается отверстие в один кирпич или диаметром не менее 10 см.
В отверстие обустраивается горизонтальный вентканал из трубы ПВХ.
За долгое время данный способ зарекомендовал себя эффективностью. После монтажа труба вентканала должна быть защищена сеткой для защиты от насекомых и птиц.
Естественные вытяжные системы состоят из:
- Притока – трубы, которая обеспечивает циркуляцию воздуха внутрь.
- Вытяжки – трубы, которая осуществляет вывод отработанной воздушной массы за пределы гаража.
Естественная вентиляция может быть обустроена самостоятельно в следующей последовательности:
- Вытяжная труба закрепляется в верхней части стены, но более целесообразен ее вертикальный вывод через крышу. Высота возвышения над кровлей должна быть не менее 0,4 м. Высота конца трубы над полом внутри гаража не менее 2 м.
- Приточная труба выводится также наружу, но в нижней части через стену или вертикально, но ниже вытяжной на 0,2-0,3 м.
- После окончания монтажа приточной и вытяжной трубы проверяется тяга, а концы труб закрываются решетками.
Важно! Контроль интенсивности вентилирующего потока контролируется заслонкой, это позволит уберечь гараж от промерзания.
Приток
Приток воздуха в гараж осуществляется из вне и также основывается на естественных свойствах воздуха циркулировать при изменении температуры и давления.
В нижней части фасадной стены устанавливается горизонтальная труба, которая закрывается решеткой, кроме того, она должна быть удалена от земли на 0,5-0,6 м., чтобы пресечь попадание в приток мелких животных (птиц, грызунов и т.п.). Для того чтобы с одного притока насыщалось помещение гаража и погреба, достаточно выполнить два духовых отверстия в полах, прямо над пространством погреба, – но такое мероприятие актуально для малогабаритных гаражей и погребов.
Какой тип вентиляции выбрать
Тип вентиляции нужно выбирать, ориентируясь на особенности конструкции помещения, наличия погреба или смотровой ямы, варианта фундамента и варианта утепления и гидроизоляции покрытия пола в гараже. Вентиляция может быть трех видов:
- естественная вентиляционная система – воздух с улицы через вентиляционные отверстия поступает в помещение и выводится вместе с влажными парами путем естественного сквозняка. Такая система хороша тем, что не требует наличия электросети и такую систему в металлическом гараже легко сделать самому;
- принудительная вентиляция – надо устанавливать вентилятор, который и будет гонять воздух по гаражу. Постоянно использовать электрическую вентиляцию дорого, но, для боксов, которые установлены на земляном полу, и в которых ежедневно проводятся ремонтные работы, принудительная вентиляция необходима;
- комбинированная вентиляция в гараже – оптимальное соотношение двух типов вентиляции металлического гаража. Автоматическая регулировка включения вентилятора помогает снизить расход электроэнергии и поддерживать в боксе необходимый процент влажности.
Если в гараже есть смотровая яма, то движение воздуха должно быть скорректировано с учетом этого пространства, в котором всегда наиболее высокая влажность.
Вытяжка для покрасочного участка
Многие автовладельцы занимаются в собственном гараже покрасочными работами. Следует отметить, что даже если вентиляционная система имеет принудительный характер, участок, где будут производиться покрасочные работы должен быть оснащен дополнительной вытяжкой.
Такая необходимость обусловлена тем, что при поведении работ образуются токсичные испарения, пыль перед подготовкой к покрасочным работам. В идеальном варианте очень неплохо оснастить вентиляционную систему специальными очищающими устройствами – фильтрами.
Вытяжка в гараже для покраски должна быть мощнее обычных вытяжек
Вытяжка для покраски в гараже должна осуществляться только принудительным путем, также как и вся система. Это требование обязательно нужно выполнять, поскольку естественное циркулирование воздуха проходит очень медленно, а очищать помещение от вредных паров нужно быстро.
Как показывает практический опыт, система, имеющая два вентилятора, один из которых нагнетает воздух внутрь, а другой усиливает его отток. Фильтры в такой системе желательно устанавливать и на притоке и на оттоке
Именно для покрасочных работ наличие фильтрационного устройства на притоке важно. На улице часто образовывается пыль и грязь
А при покрасочных работах, каждая осевшая на окрашиваемую поверхность песчинка будет заметна. Поэтому перед покраской пол в помещении всегда увлажняют, а на приточное отверстие нужно установить фильтр, который предупредит проникновение в гараж частички пыли и грязи.
А вытяжка с фильтром помещает выбросу в атмосферу веществ, содержащих вредные пары. Правильная вытяжка в гараже, где проводятся покрасочные работы, подразумевает, что приточное отверстие должно быть смонтировано под потолком, а вот вытяжной канал должен располагаться снизу. Дело в том, что пары, возникающие при покраске и мешающие нормальному зрительному обзору имеют свойство опускаться вниз, поэтому вытяжка, находящаяся снизу эффективнее и быстрее способствует оттоку вредных испарений из гаража.
