Как крепить бойлер на стены из разных материалов
Крепление бойлера к стене выполняется практически по одной схеме, независимо от конструкции и габаритов, но есть различия.
- Металлический анкер для бойлера вбивается в вертикальные ограждения с применением специального пистолета – это надежный, но трудоемкий способ. Необходимый инструмент есть не у каждого хозяина и нужно арендовать, одалживать или приобретать новый для одноразового монтажа.
- Используются металлические дюбели, которые фиксируются в наконечниках из пластика. Надежность несколько снижается, но такой способ легче. Сверлятся отверстия в монолите стены, вставляются пластиковые кожухи и вкручиваются г-образные дюбели, чтобы вешать агрегат.
Пенобетон
Для пенобетона необходимо подбирать специальные крепления в стену
Нейлоновые дюбели в форме спирали применяются, чтобы прикрепить легкие водонагреватели емкостью до 50 л в стену из газобетонных пеноблоков. Тяжелые агрегаты на 80 – 100 л фиксируются с помощью крепления для бойлера с металлическим наконечником.
Используется стальная пластина, которая фиксируется стальными шпильками с резьбой сквозь толщу стены. На обратной стороне перегородки затягиваются гайки, а дюбеля для бойлера крепятся к пластине. Есть вариант монтажа с помощью химических или клеевых анкеров, которые надежно держатся в стене.
Саман
В перегородках из этого материала недостаточно вбить стальные анкеры. Для навески применяется специальный металлический щит, передающий нагрузку от водонагревателя равномерно на всю стену. К опоре привариваются крючки для монтажа агрегата.
Несущий элемент прикрепляется к перегородке в нескольких местах. Используются сквозные резьбовые штыри через стену, с обратной стороны накручиваются гайки с шайбами. Шпильки привариваются к щиту или фиксируются болтовым соединением.
Керамическая плитка
Если стена отделана керамикой, навешивать нагреватель можно в случае присутствия под облицовкой ограждения из прочного материала. Слой, на котором лежит плитка, должен представлять сплошную массу без пустот и быть не толще 3-4 см. Применяются металлические анкеры правильной длины так, чтобы захватывали керамику, раствор и тело стены на 10-12 см. Бойлер сорвется, если закрепить его только в кафель с раствором, – слой отделится от стены.
Гипсокартонные перегородки
Крепеж для гипсокартонной стены
Закрепить бойлер на гипсокартон можно, если при возведении перегородки сделать каркасную опору. Закладной элемент соответствует по площади размерам нагревателя. Узкая подкладка удержит анкеры, но тяжелый агрегат продавит гипсокартонную стену по периметру каркасного элемента.
Древесина
Способ монтажа в стену деревянного дома зависит от конструкции ограждения. Сплошные стены из бревен или брусьев обладают прочностью и выдерживают бойлер на анкерах. Со временем дюбель в дереве расшатывается, поэтому ставится дополнительная пластина из металла. Она послужит в качестве опоры и негорючей прокладки по габаритам нагревателя.
В щитовых деревянных строениях каркас выполнен из бруса, между опорами находится заполнение из дранки с утеплителем. Опорный щит ставится обязательно и крепится к каркасу, к которому монтируется водонагреватель.
Вагонка
Материал используется для декоративной отделки и не рассматривается в качестве основания под фиксацию. Обязательно ставится негорючая прокладка. Ставится асбестовый лист между бойлером и вагонкой, если отделка стоит на прочном основании. В ином случае нужен прочный щит из металла, который даст дополнительную опору и противопожарную защиту. Щит можно заменить каркасом из квадратной трубы или другого профиля.
Гипсолит
Под гипс или саман в стене устанавливается прочная опора, к которой крепится бойлер
В таком материале дюбеля и анкеры вырываются, поэтому используется плоскость потолка и пола, если перекрытие имеет прочную конструкцию. Вертикальные стойки фиксируют на верхней и нижней опоре, иногда для них вырезают продольные ниши в гипсолите. Для крепежа используют стальные анкеры и дюбели. Крючки для навески нагревателя привариваются к опорным стойкам.
Кирпич и шлакоблок
Водонагреватель крепится с применением анкерного винта в стену из силикатного или красного кирпича, если толщина перегородки больше 250 см. Используется опорные подкладки из металла, если камни в стене имеют пустотелую конструкцию, с отверстиями круглой или прямоугольной формы. В шлакоблочных перегородках всегда применяется подобные прокладки, т. к. прочность материала уступает кирпичу.
Первое включение
Перед первым включением электрического водонагревателя наполняют емкостью водой. Для этой цели открывают входные и выходные вентили бойлера.
Включают линию электропитание бойлера через розетку или автомат в домовом щитке. Проверяют функциональность автоматического выключателя. Для этого используется прибор — тестером. Запускают нагрев с помощью регулятора температуры, должна появиться цветовая индикация на панели устройства.
Фиксируют начальные показания температурного датчика, затем контролируют их каждые 15 минут. Рост температуры говорит о правильно выполненном монтаже. Ожидают, когда произойдет полный нагрев воды в баке, проверяют время нагрева и температуру, чтобы они соответствовали заявленным производителем значениям.
После достижения установленной температуры, проверяют, чтобы терморегулятор самостоятельно отключил нагрев. В процессе также контролируют работу предохранительного клапана.
Через него должны выходить излишки воды при термическом расширении, чтобы корпус не взорвался от излишнего давления.
Если все конструктивные элементы электрического водонагревателя во время первого пуска, работают с параметрами заявленными производителями в техническом паспорте, то бойлер можно оставлять в автоматическом режиме.
Как установить электрический бойлер самостоятельно
Процесс монтажа накопительного бойлера начинаем с выбора места для его крепления в ванной комнате либо санузле. Наш выбор пал на стену над унитазом в санузле, где он точно никому не будет мешать. Следует обязательно учитывать, что стена должна выдержать нагрузку бойлера, поэтому от монтажа бойлера на не усиленные перегородки из гипсокартона стоит воздержаться. Если бойлер имеет объем 50 л, стена должна выдерживать двойную нагрузку, то есть 100 кг. Наш бойлер, например, рассчитан на 80 л воды.
При креплении бойлера определяемся с нижней точкой расположения бойлера и отметить её карандашом на стене. Замеряем расстояние от нижней точки до крепёжной планки на бойлере (она прочно приварена к корпусу бойлера) и опять отмечаем полученное расстояние на стене. Сверлим два отверстия. Крепежная планка отверстий не имеет, а анкеры с крючком на конце просто зацепляются за ее край.
Если стена из кирпича, бетона или дерева, то для работы используем перфоратор с победитовым сверлом (для деревянной стены — используем обычное сверло по дереву) диаметром, чуть меньше чем пластмассовый дюбель. Затем вставляем пластмассовый дюбель в отверстие (если нужно — вбиваем), и вкручиваем металлический анкер—крюк до того момента, пока он не перестанет поворачиваться. Обычно достаточно глубины 10 — 12 см. Вешаем бойлер, зацепив крюки анкеров за крепёжную планку на бойлере.
В принципе, процесс подвески бойлера завершен. Как видите, в нем нет ничего принципиально сложного.

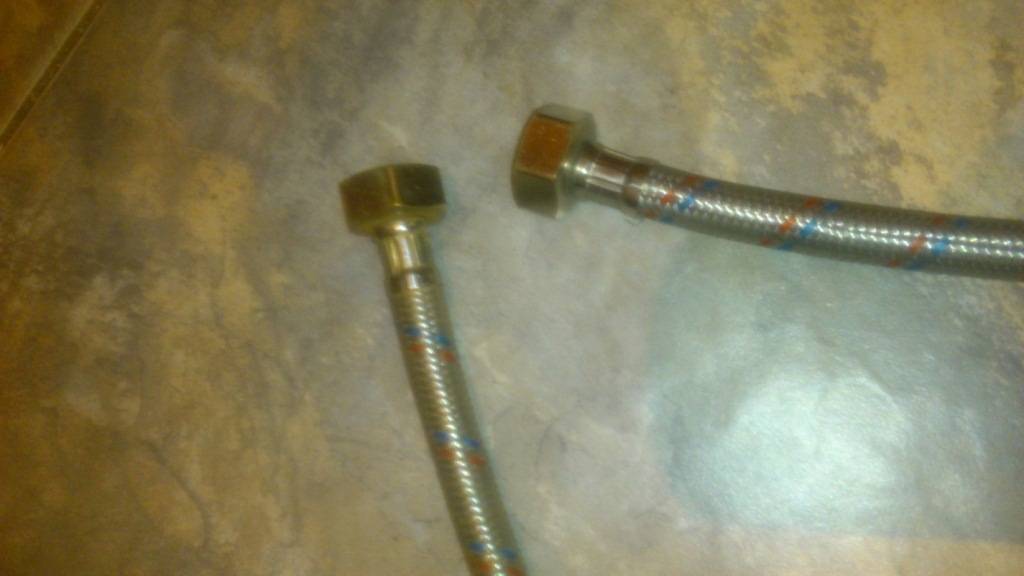

Затем подключаем бойлер к водопроводу. Для этого нам понадобятся гибкие шланги.
Можно также использовать трубы металлопласта или полипропилена. Но это обойдется дороже, а монтаж потребует больше времени.

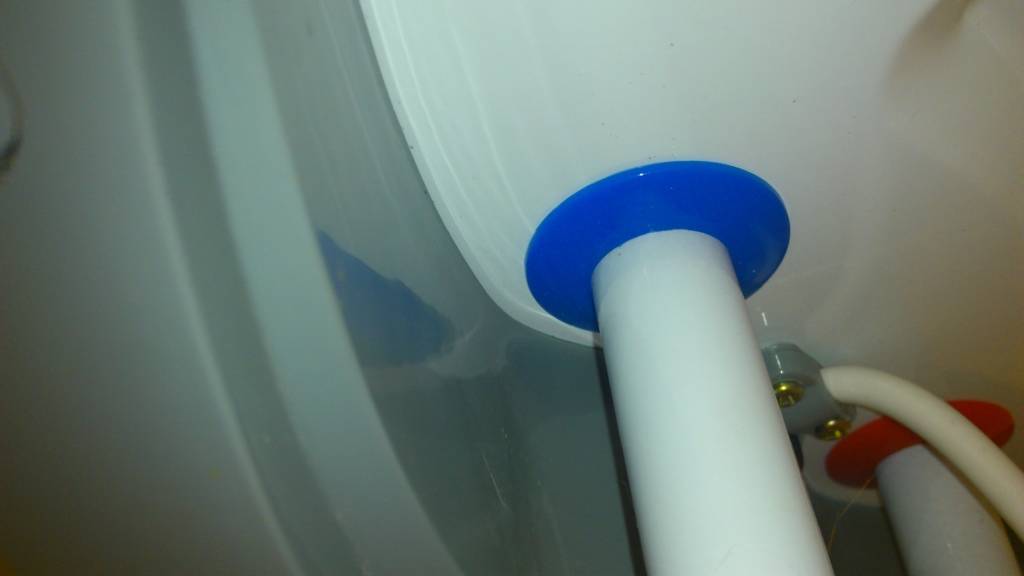

Снизу бойлера есть две трубки. Одна с синим опознавательным пластиковым кольцом для подачи холодной воды.

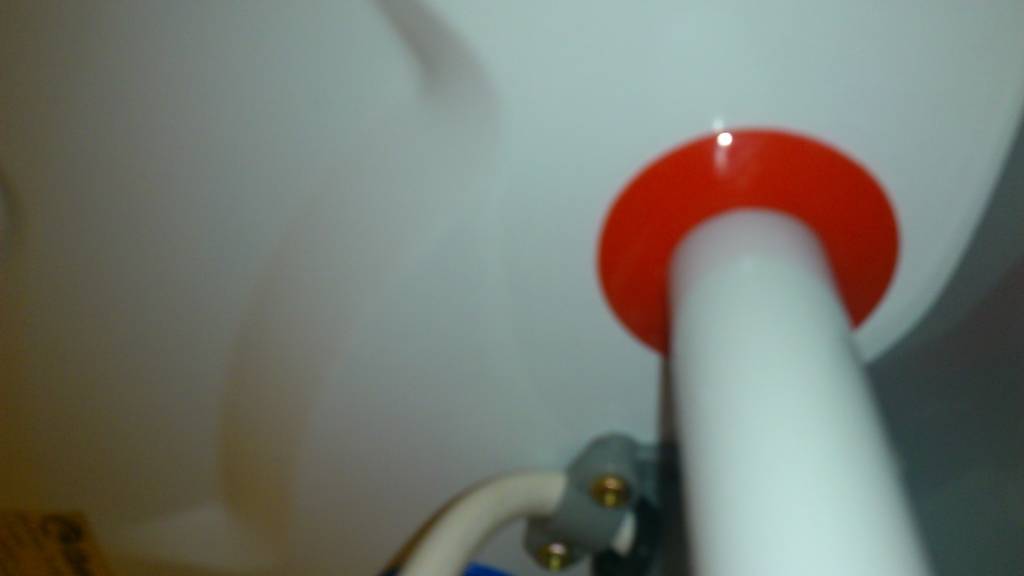

Вторая, выходная, для горячей воды, с красным кольцом соответственно.
В месте, где идет подача холодной воды, должен быть установлен предохранительный кран. Он идет либо в комплекте с бойлером, либо докупается отдельно.
Сначала прикручиваем предохранительный кран, предварительно намотав на резьбу уплотнительную ленту или сантехнический лён.

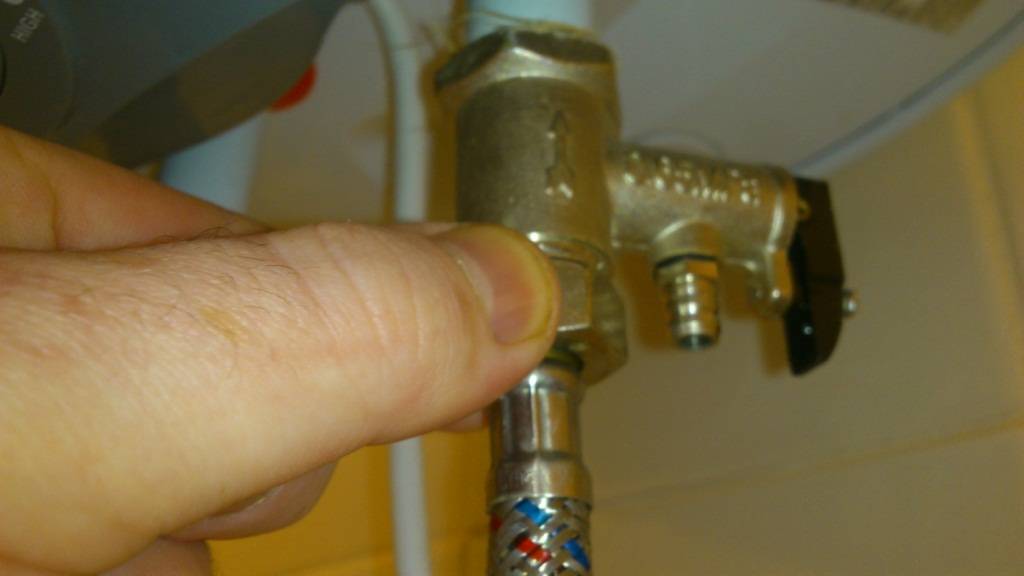

На предохранительный клапан снизу прикручиваем один конец гибкого шланга.

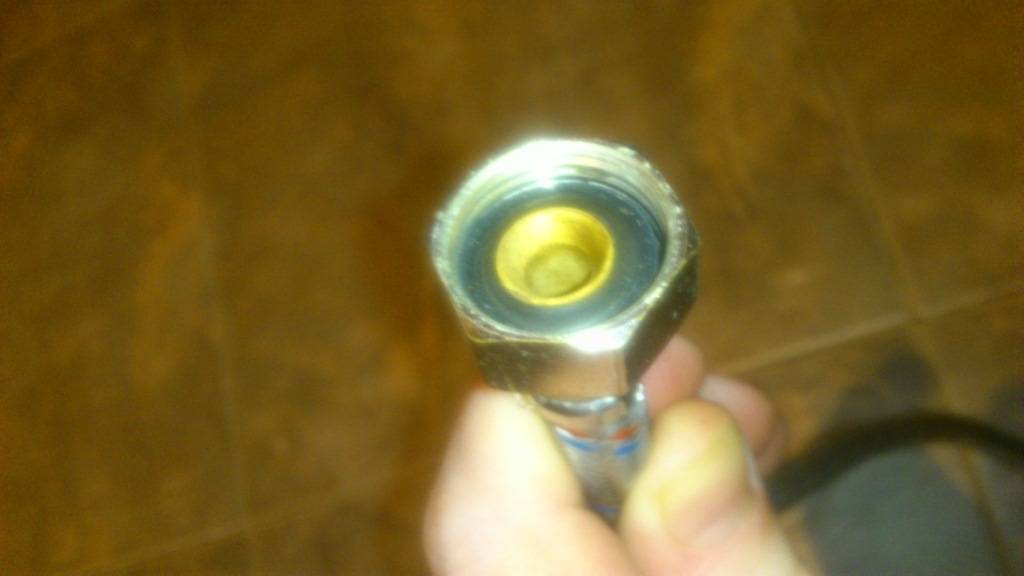

Здесь уплотнительная лента не нужна, так как в гайке шланга есть специальная резиновая прокладка, выполняющая ее роль.

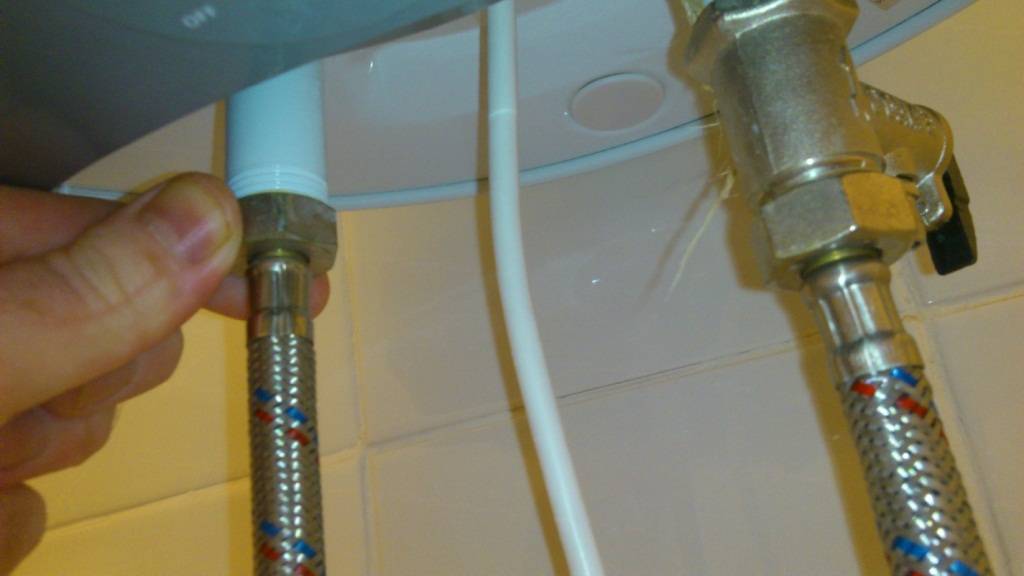

Теперь точно также прикручиваем один конец другого гибкого шланга к трубке, из которой будет выходить горячая вода. Аналогично без уплотнительной ленты.

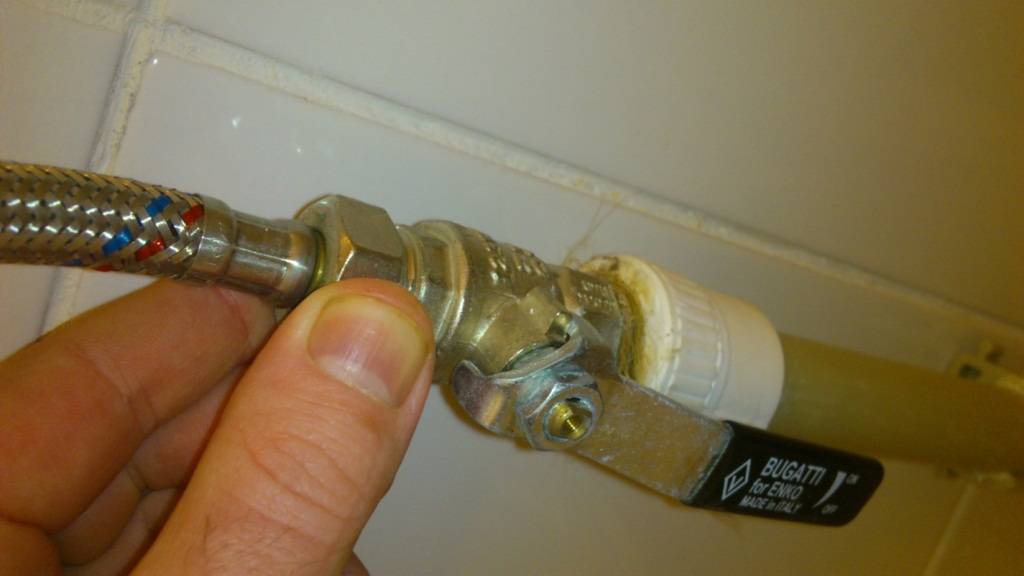

Займемся соединением свободных концов гибких шлангов. Конец шланга, к которому поступает холодная вода, соединяем с водопроводной трубой.
Обратите внимание, что предварительно нужно поставить на этом месте кран или вентиль, чтобы иметь возможность перекрыть подачу воды в бойлер при его замене или неисправности. Свободный конец другого шланга соединяем с трубой, ведущей к смесителю

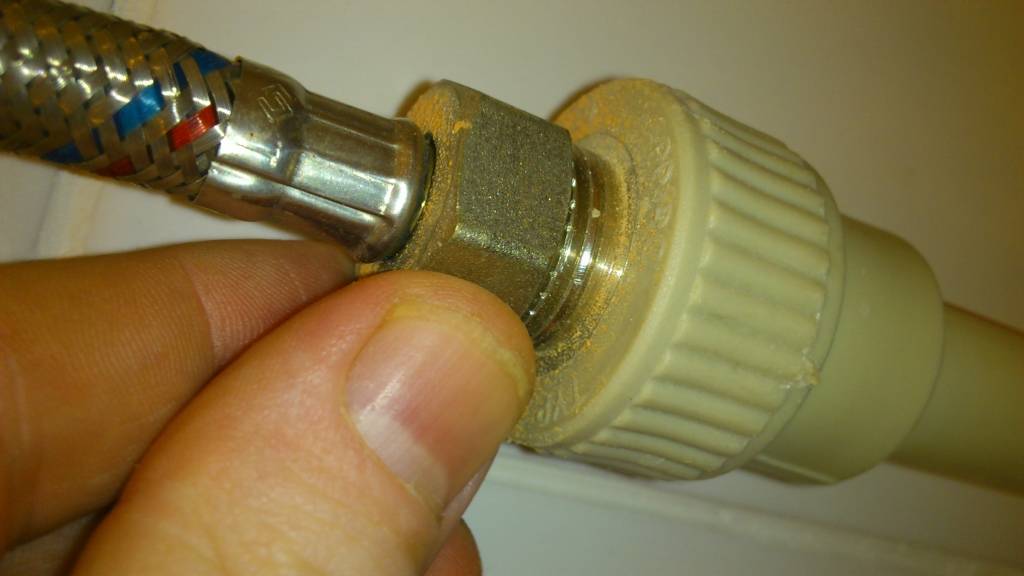

Свободный конец другого шланга соединяем с трубой, ведущей к смесителю.

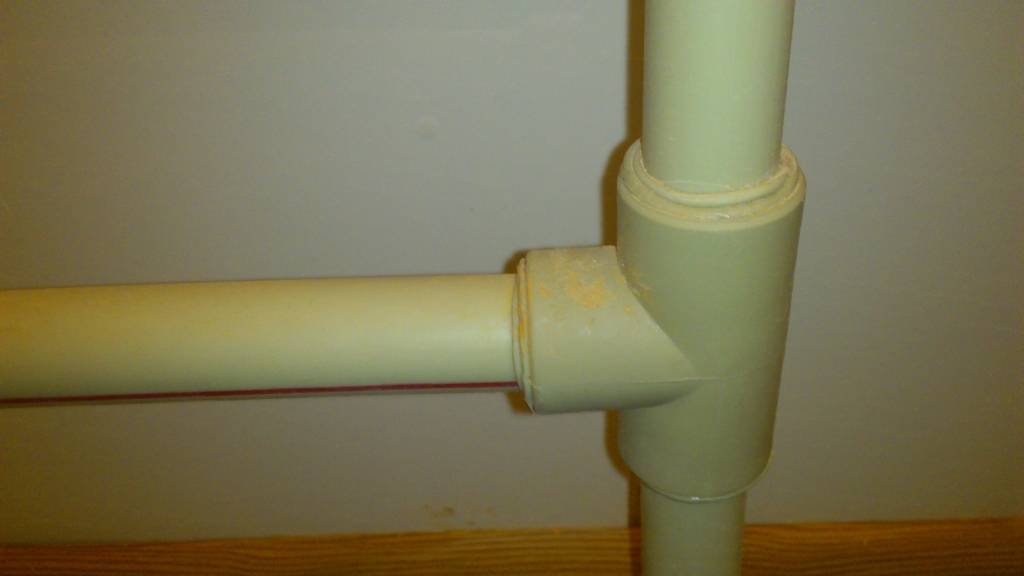

Надо сказать, что перед подключением бойлера, уже были выведены тройники на водопроводных трубах. Если у вас нет достаточного опыта работы с сантехникой, эту работу лучше доверить профессионалам!
Всё, что касается водопроводной части, на этом этапе соединено друг с другом.

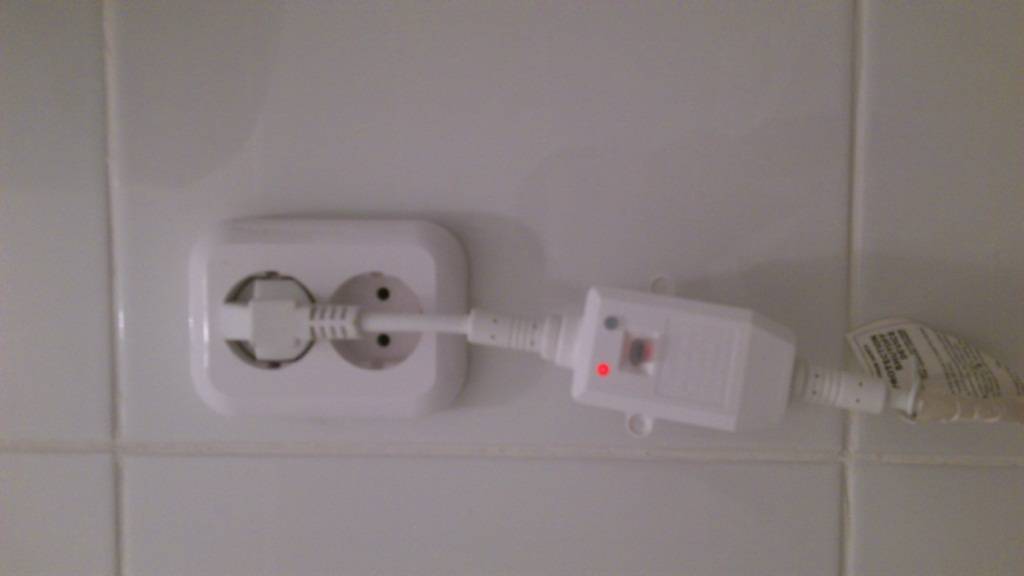

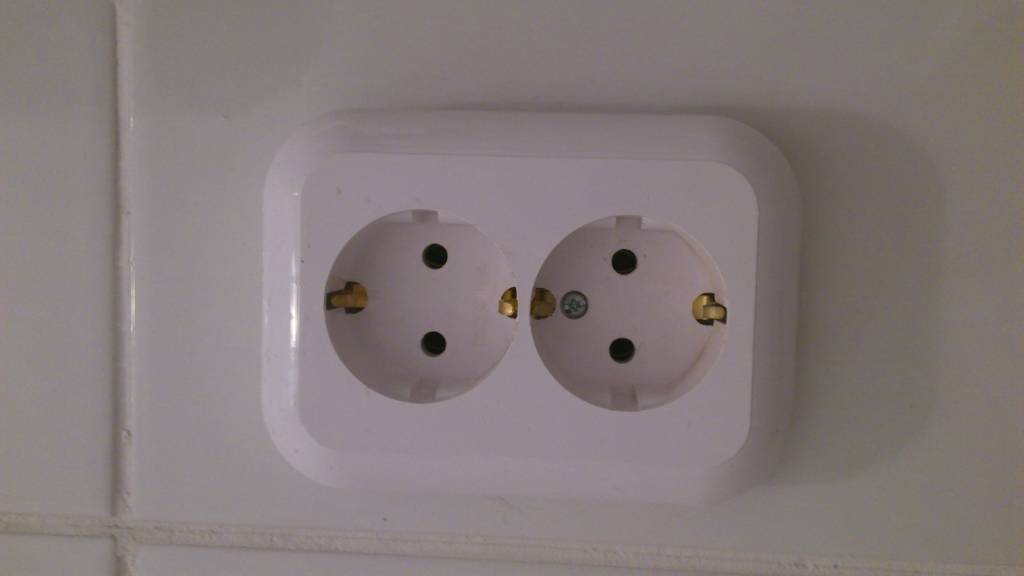

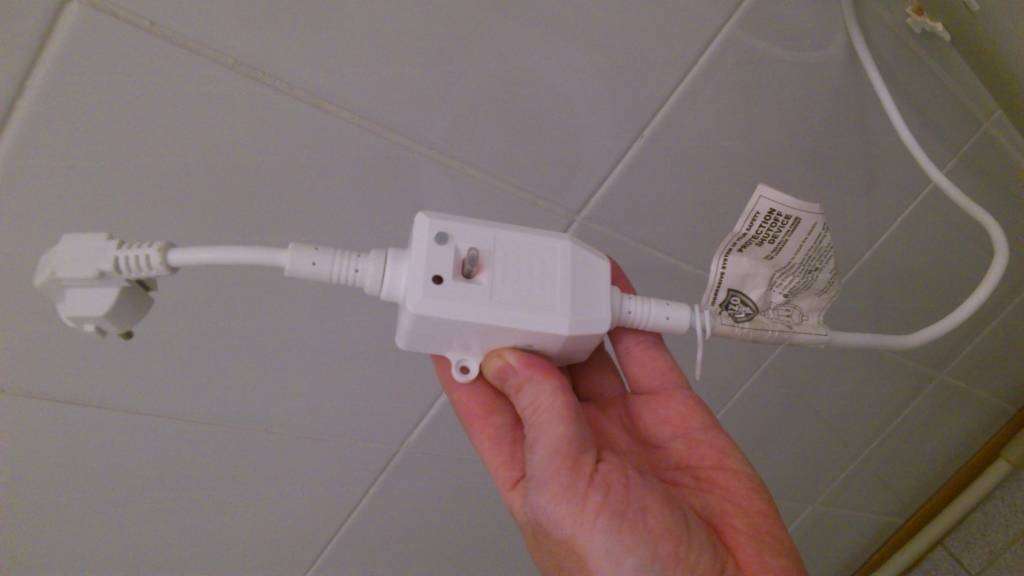

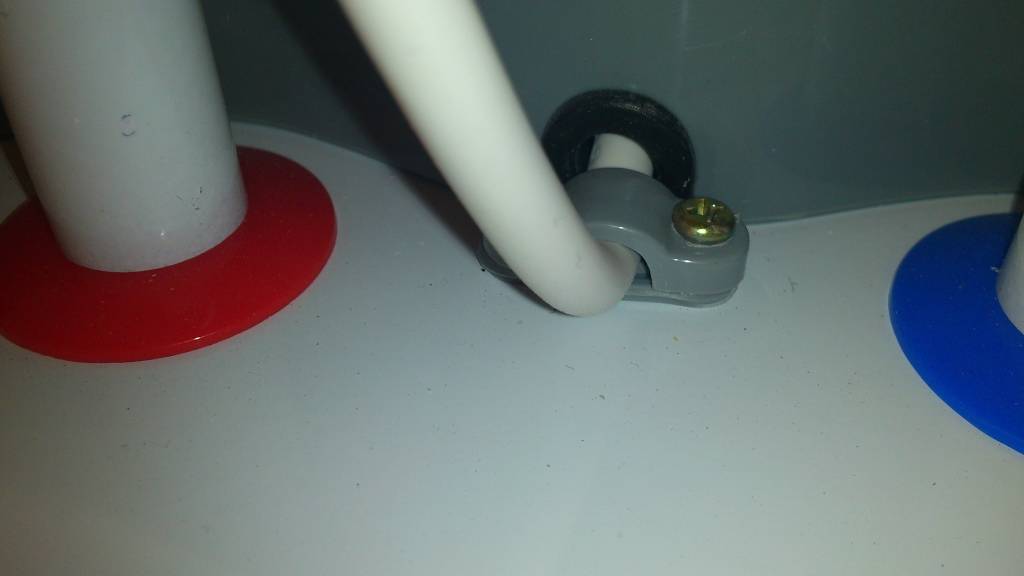

Теперь подключаем электрическую часть. У водонагревателей типа «Thermex» есть хорошая особенность: кабель для подключения вместе с вилкой и специальным предохранительным реле идет в комплекте и уже соединен с бойлером. В противном случае, все это придется приобретать отдельно.
Благодаря тому, что все уже подключено, нам не пришлось открывать крышку бойлера, где находятся контакты. Достаточно было заранее установить розетку с заземлением недалеко от бойлера.
Включаем кран подачи холодной воды, проверяем герметичность соединений. Если все нормально (сухо без протечек), можно включить вилку бойлера в розетку.
На корпусе бойлера должна загореться лампочка-индикатор. Устанавливаем необходимую температуру воды с помощью регулятора температуры, расположенного на нижней части бойлера.
Инструкция по установке бойлера
Пошаговая инструкция нужна чтобы домашний мастер учел советы специалистов при монтаже бойлера. Работа эта трудоемкая, а неправильный монтаж может испортить не только новоприобретенный водонагреватель, но и внешний облик помещения. Работа по установке электрического нагревателя для воды делится на несколько этапов: крепление, обвязка с внутридомовыми сетями и первый пробный пуск.
Крепление к стене
Монтаж выполняют с помощью монтажных крюков, которые закрепляются к стене, на которые впоследствии надевается корпус бойлера. Иногда крепят конструкцию с помощью специальной монтажной планки, которая поставляется в комплекте. Ее монтируют на стенку анкерными болтами, а уж только после этого на ней фиксируется электробойлер.
Для того чтобы правильно закрепить устройство выполняют следующие действия:
- Измеряют размеры корпуса, оценивают ориентировочно место установки, так чтобы от ограждающих поверхностей оставались зазоры по 4-5 см, а съемную крышку, возможно, было бы убрать для выполнения ремонтных работ и техобслуживания. Расстояние от потолка должно быть достаточным, чтобы установить конструкцию на монтажную планку.
- По шаблону, размечают и просверливают отверстия под крючки или анкера. Кафельную плитку проходят сверлом для керамики, а затем используют сверло для бетона и ударную дрель.
- Устанавливают в выполненные отверстия дюбели и заворачивают крючки или вставляют анкерные болты через дыры в монтажной планке и закручивают их гаечным ключом.
- Навешивают водонагреватель на крепежные детали.
- Строительным уровнем контролируют отсутствие отклонений от горизонтали и вертикали. Это необходимо, чтобы в процессе работы, во внутреннем баке не создавались воздушные пробки, иначе ТЭНы будут быстро выходить из строя.
Подключение к водопроводу
Обвязку электрического водонагревателя допускается выполнять, как с помощью стандартных шлангов, так и ПХВ-трубами. Схема подключения бойлера должна соответствовать чертежам, указанным в заводской документации.
Обвязка бойлера с водопроводом
Алгоритм подключения электрического бойлера к системе водоснабжения:
- Наворачивают на синий патрубок холодной воды водонагревателя тройник Ду 15.
- К нижнему отводу тройника диаметром ½ дюйма подключают сбросной клапан стрелкой направленной к электробойлеру, а к боковому — присоединяют шаровой кран, для дренажа водонагревателя во время ремонта или обслуживания.
- Все соединения тщательно уплотняют ФУМ-лентой.
- Накручивают на голубой патрубок ГВС нагревателя шаровой кран и соединяют его с тройником с использованием гибкого шланга либо ПХВ-труб.
- Затягивают соединительные гайки вручную, после гаечными ключами.
- Надевают шланг на сбросной клапан и выводят его в канализацию, чтобы вода, которая будет течь при терморасширении, уходила в слив.
Как подключить к электропитанию
Современные электрические нагреватели по российскому стандарту поставляются с кабелем и электрической вилкой. Для надежного подключения бойлера достаточно включить вилку в розетку, имеющей заземление.
В других вариантах, линию надо будет подсоединить своими руками. Если кабель не идет в комплекте устройства, покупают трёхжильный кабель ПВС 3х2,5 и подключают его напрямую от электрощита.
Работы могут выполнять лица имеющие группу допуска для работы с электрооборудованием. Для того чтобы защитить внутридомовую электрическую сеть от возможного перенапряжения в линии бойлера, устанавливают автоматический дифвыключатель на 16 А.
Затем подсоединяют провода к клеммнику бойлера по схеме указанной заводом: фаза провод – к L, нуль – к N, а заземление – к PE либо на корпус.
Виды водонагревателей
В системе с одноконтурным котлом для нагрева воды используется бойлер
Бойлеры классифицируются на основе вида применяемой энергии и принципа действия. Накопительный агрегат содержит внутри бак с ТЭНом, в котором нагревается заданный объем воды. Достоинства заключаются в долговечности и экономной работе, а недостатки проявляются в большом весе, габаритах и необходимости ожидания нагрева жидкости.
Водонагреватели бывают:
- электрические;
- газовые;
- косвенного нагрева.
Проточные модели нагревают воду перед впуском в смеситель. Крепится такая модель на водопроводной трубе и работает как теплообменник, пропускающий жидкость произвольным потоком. Холодная вода нагревается до кипятка за несколько секунд и в кран поступает горячая.
Газовый
Бойлеры на газе почти всегда выполняются в проточном варианте и содержат внутри теплообменник из медных плоских элементов, которые отдают энергию водной трубке. Горелки располагаются под нагревателем и передают тепло на пластины. Коллектор использованных газов находится над теплообменником, собирает их и направляет в дымоотвод посредством естественной тяги или принудительного вентилирования.
Электрический
Источник тепла в виде ТЭНа размещается внутри или под встроенной емкостью с водой. Водонагревательный бак защищается теплоизоляционным слоем из поролона или полиуретана и кожухом. Спереди находится управляющий пульт для регулировки температуры.
Нагретая вода в баке замещается холодной при разборе из крана. Если запас теплой жидкости заканчивается, нужно ждать, пока прибор прогреется. Датчик координирует температуру и включает ТЭН при снижении показателя ниже установленной нормы.
С косвенным нагревом
Вода греется за счет энергии, производимой котлом
Оборудование работает зимой от энергии, вырабатываемой отопительным котлом на газе, электричестве или угле. Агрегат подает горячую воду на несколько водоразборных точек, благодаря высокой производительности. Представляет собой цилиндрический бак из металла, защищенный теплоизоляцией.
Внутри емкости находится:
- теплообменник в форме змеевика (трубки), по которому идет антифриз или вода из системы отопления;
- магниевый анод для предохранения внутренностей от коррозии;
- термостат для координирования температуры и запуска;
- клапан предохранения от опасного давления.
1 этап – крепление бойлера к стене.
Это, пожалуй, самый главный этап. Небольшой бойлер крепят к стене, в случае, когда емкость горизонтальная (ее будет лучше установить высоко), почти у самого потолка, а если емкость вертикальная – то на уровне груди или головы человека.
Крепление должно быть прочным, так как бойлер, наполненный водой, будет весить десятки и даже сотни килограммов. Если закрепление было произведено слабо, то бойлер рано или поздно упадет, нанеся вам большой ущерб. И этот не говоря о том, что он может упасть на человека.
В баке находятся крепления, которые предусмотрены производителями, все их необходимо использовать. Места установки (анкерные крюки, болты) должны быть выверены по горизонтали и вертикали, другими словами, одна сторона бойлера не должна быть ниже или выше другой, иначе нагрузка не будет распределяться равномерно. Используйте рулетку или реечный уровень для того, чтобы наметить места крепления. После проведения разметки перфоратором на отмеченных местах проделываются отверстия нужного диаметра и глубины. Далее вставляются анкерные болты и с помощью ключа зажимаются как можно сильнее. Затем, с анкерных болтов свинчиваются гайки, и надевается бойлер.
Если навесной бак большого размера, то для его установки понадобиться еще один помощник, который будет удерживать бак на весу, пока вы будете прикручивать его к стене.
После того, как бак вы установили, можно приступать к подведению холодной и горячей воды.
Как повесить водонагреватель BAXI — Электро-сантехник
В предыдущих статьях «Как установить водонагреватель BAXI» и «Как выглядит бойлер BAXI внутри» я начал рассказ про установку 100 литрового бойлера BAXI. Продолжаю рассказывать про дальнейшие действия при установке водонагревателя.
Как повесить бойлер на стену
Основная часть водонагревателей предназначена только для вертикального монтажа. Данная модель SV 510 тоже вертикалка. Поэтому сзади бойлера присутствует один монтажный кронштейн.
По инструкции бойлер вешается на два металлических крюка диаметром 10 мм. Я использовал восьмимиллиметровые крюки и пластиковые дюбеля на 12.
Стена, на которую вешался бойлер, сделана из ракушняка. Сверху нанесена штукатурка около 40мм толщиной, плюс кафельная плитка. Несущий слой в итоге получается около 60-70 мм.
Разметка отверстий под крючки
Все размеры под отверстия указаны в инструкции. Но, мне почему-то больше нравится самому всё перемерять. Итак, переносим разметку на стену.
В данном случае уровнем не пользуюсь. Плитка на стенах уложена ровно. В качестве нивелира использую плиточные швы. Единственный совет – не старайтесь водонагреватель вешать близко к потолку. Я всегда оставляю сверху зазор для уборки.
Установка крючков
Сверлим отверстия. Сначала сверлим плитку. В режиме дрели на небольших оборотах победитовыми свёрлами начиная с 6 мм, рассверливаю плитку до нужных 12 мм. Затем переключаю перфоратор на удар и сверлю стену. Забиваю дюбеля.
При помощи разводного ключа вкручиваю крюки.
После вкручивания крючков проверяю их уровень. Дело в том, что когда сверлишь стену, сверло живёт по своим законам. Может немного криво пойти. У меня так и получилось. Правый крюк получился ниже миллиметра на два. Когда повесится метровая бочка, эти два миллиметра сразу вылезут. Кто-то в таких случаях берёт и просто подгибает крючки. Я ставлю самодельные втулки. Беру обрезок профиля для гипсокартона и вырезаю ленту нужной ширины.
Вместо профиля можно использовать всё что угодно, хоть консервную банку. Получившуюся ленту наматываю на крючок до нужной толщины. Крюк перед этим откручиваю на один оборот.

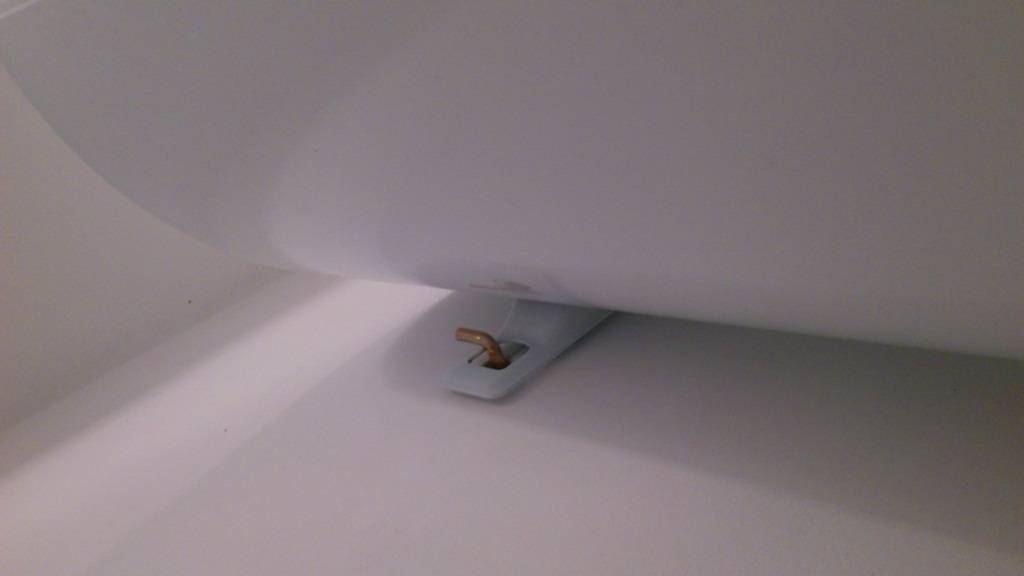

Закручиваю крючок и вешаю бойлер. Самому это сделать невозможно, поэтому привлекаю помощника.Горизонтальные прорези на кронштейне позволяют смещать бойлер вправо-влево на пару сантиметров.
Вешаем, проверяем (можно повисеть и подёргать), отходим назад и любуемся тем, как ровненько всё встало.
Следующий этап – подключение бойлера к воде и к электричеству. Но, об этом в других статьях.
Как повесить бойлер на деревянную стену. Как закрепить водонагреватель на деревянной стене
Установка водонагревателя
Покупка бойлера значительно облегчает жизнь домочадцев, делает ее более комфортной. Грамотное крепление водонагревателя к стене положительно скажется на сроке службы техники. Качество работы напрямую зависит от того, какая поверхность будет основой для установки. Только прочный материал способен выдержать требуемую нагрузку. В остальных случаях понадобятся дополнительные крепежи. Немаловажен тип нагревательного элемента.
Виды водонагревателей
Перед тем, как приступить к работе, стоит ознакомиться с устройством водонагревательного бака. Существует несколько видов конструкций, характерные особенности которых:
- электрические – нагрев происходит при помощи подключения к электросети;
- газовые – работают за счет подключения к газовой магистрали, требуют наличия отдельного дымохода;
- с косвенным нагревом – имеют теплообменник, работающий от собственной отопительной системы. Такие аппараты могут быть как настенными, так и напольными.
Все модели оснащены накопительными емкостями. И если пустой бак не кажется слишком тяжелым, то наполненный водой становится неподъемной ношей
Поэтому так важно, чтобы стена, на которой планируется установить бойлер, была прочной и надежной. Кроме веса большое значение имеют габаритные размеры, а также особенности строения бака
Требования к держателям водонагревателя
Каждый производитель заботится о том, чтобы в комплекте шел крепеж для бойлера. Чаще всего используются крюки из стали длинной 80 – 120 мм, диаметром не менее 10 мм с пластмассовыми дюбелями. Стоит заметить, что бойлеры, которые крепятся на стену, имеют специальные проушины, способствующие правильной фиксации. Бывают ситуации, когда крепежей в наборе нет. Тогда их приходится покупать на рынке и подбирать так, чтобы диаметр был такой же, какой имеет пластина с проушинами. На отштукатуренной стене можно применить десяти миллиметровые винты с пластмассовой частью не более 8 мм.
Монтаж водонагревателя на различные стены
Чтобы осуществить качественное крепление бойлера к стене, нужно уточнить, из какого материала она сделана. Казалось бы, незначительный нюанс, но он существенно влияет на дальнейшую эксплуатацию агрегата. Тем более, что нередки случаи обрушения стен из-за тяжести висящего бойлера. Если объем бака составляет 100 литров, крепеж водонагревателя осуществляется только на бетонное основание, способное выдержать подобные нагрузки.
Как только подготовительные работы будут выполнены, можно начинать монтаж нагревателя своими руками:
- Нужно помнить о том, что расстояние между баком и потолком должно быть не менее 20 см, поэтому на основании сразу ставится соответствующая метка.
- После измеряется длина от монтажной планки, которая находится на задней стороне аппарата, до его верха.
- От отметки вниз откладывается полученное расстояние и проводится горизонтальная линия при помощи строительного уровня. Таким образом, отмечается высота, на которой будет крепиться бойлер.
- Далее требуется найти точку, от которой потребуется отмерить расстояние до держателей. При установке водонагревателя в нише точка будет располагаться между стенами по центру. Когда монтаж происходит в комнате, то водонагреватель крепится в выбранном месте с учетом расстояния, требуемого для крепежных отверстий.
- От центральной точки в каждую сторону откладывается половина измеренного расстояния между держателями.
- Основание просверливается перфоратором. Глубина отверстия напрямую зависит от длины крепежного элемента. Чтобы прикрепить водонагреватель к стене из кирпича, лучше использовать пластиковые дюбеля с крючками. Они забиваются в подготовленные отверстия молотком, после чего вкручиваются крючки.
