Как пользоваться мультиметром: проводим измерения

Правила использования мультиметром dt-830

Правила использования мультиметра DT-830:

Безопасность в первую очередь:

Перед началом работы убедитесь, что мультиметр в исправном состоянии, провода не повреждены, а изоляция в порядке.
Работайте только с выключенными цепями, чтобы избежать поражения электрическим током.

Правильное подключение:

Вставляйте провода в соответствующие разъемы мультиметра: красный — в «VΩmA», черный — в «COM».
Подключайте провода к цепям соблюдая полярность: красный к положительному, черный к отрицательному.

Выбор режима измерения:

Включите мультиметр и выберите нужный режим измерения (напряжение, ток, сопротивление и др.).
Перед каждым измерением убедитесь, что переключатель находится в правильном положении.

Измерение напряжения:

Для измерения напряжения, подключите провода к измеряемому источнику, следуя полярности.
Прочитайте значение напряжения на дисплее мультиметра. Убедитесь, что выбран верный диапазон измерения.

Измерение тока:

Перед измерением тока, убедитесь, что мультиметр выключен.
Подключите мультиметр в разрыв цепи, чтобы измерить ток, проходящий через него. Снова, соблюдайте полярность.
Переключитесь на режим измерения тока, выбрав подходящий диапазон.

Измерение сопротивления:

Для измерения сопротивления, убедитесь, что схема отключена от источника питания.
Подключите провода к элементу, сопротивление которого вы хотите измерить.
Выберите режим измерения сопротивления.

Тестирование диодов:

Выберите режим проверки диодов.
Подключите диод к мультиметру, следуя полярности

Обратите внимание на направление.

Соблюдение ограничений:

Не превышайте пределы измерения, указанные в спецификации мультиметра. Это поможет избежать повреждения инструмента.

Завершение работы:

После использования, выключите мультиметр и извлеките провода из разъемов.
Храните мультиметр в сухом и безопасном месте, защищая его от пыли и механических повреждений.

Инструкция пользователя:

Перед началом работы, обязательно ознакомьтесь с инструкцией пользователя, которая предоставляется с мультиметром.

Соблюдение этих правил поможет вам использовать мультиметр DT-830 безопасно и эффективно.

Как пользоваться мультиметром: инструкция для начинающих

Как пользоваться цифровым мультиметром — пошагово (видео):

Сначала уточнить: переменный или постоянный ток течет в проводах. Характер тока определяется специальной отверткой с индикатором:

индикатор загорается на фазе, если ток переменный. Свечения на нуле нет;
индикатор не светится, если ток постоянный.

Подключить тестер.
Выбрать круговым переключателем нужный вариант измерения.
Установить диапазон величин. Если сила тока не известна, переключатель следует зафиксировать на максимуме.
Подключить щупы.
Штекеры щупов прижать к компоненту.
Снять с экрана показания.
Выключить устройство, щупы вынуть.

Измерения сопротивления

Порядок измерения:

Переключатель установить на знак сопротивления, выбрав максимальный диапазон.
Подсоединить щупы. В гнездо «СОМ» — щуп черный, в среднее «VmA» — щуп красного цвета.
Проверить состояние тестера: щупы сомкнуть. Экран должен высветить цифру 0 или другую малую величину, обозначающую сопротивление проводов щупов. На данную величину следует корректировать показатель сопротивления цепи.
Концами щупов прикоснуться к контактам исследуемого элемента, электрической цепи.
На дисплее появится показатель измеряемого сопротивления.

Для получения более точного значения необходимо сделать 3 попытки.

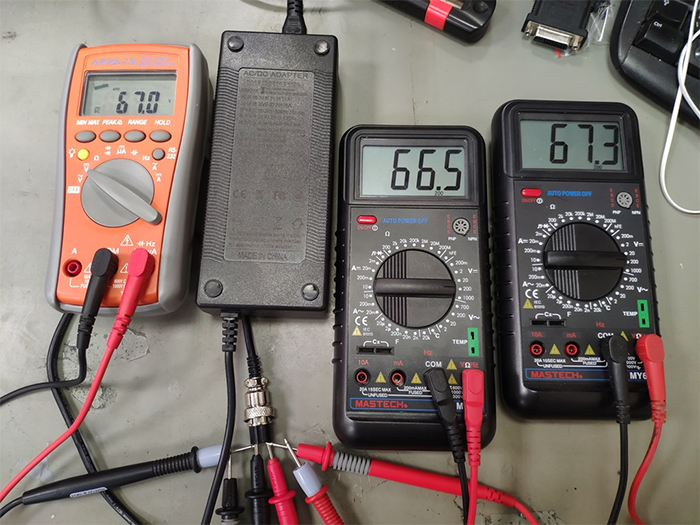

Измерение напряжения

Процедура похожа на исследование сопротивления

Важное внимание, однако, следует уделить соблюдению особой осторожности, так как сеть будет находиться под напряжением

Переключатель при этом следует установить на указатель напряжения, выбрав максимальный диапазон.

Прозвонка напряжения и заземления источника тока

Процедура прозвона:

Регулятор установить на режим переменного напряжения. Вставить в розетку фазную и нулевую клеммы.
Экран высветит 220 В.
Один штекер оставить в розетке, другим прикоснуться к ее заземлению. Если есть потенциал между землей и фазой, значит, заземление функционирует.

Измерения силы тока амперметром

Размер тока определяется путем последовательного подключения мультметра к не обесточенной цепи.

Порядок исследования:

Производится разрыв цепи.
Подключаются щупы:

в разъем «СОМ» щуп черного цвета;
в разъем 10А или 200 мА подключается красный.

При этом начальный диапазон выбирается по максимуму.

Штекерами следует осторожно коснуться контактов.
Снять с экрана показания.

Домашние умельцы часто интересуются, как пользоваться мультиметром клещами, что позволит исследовать силу тока бесконтактным способом, не разрывая цепь.

Данная модель тестера имеет своей верхней части клещи-магнитопровод. Чтобы определить величину тока, надо:

Переключателем установить нужный диапазон.
Раскрыть магнитопровод, нажав на соответствующую кнопку.
Клещи-магнитопровод перпендикулярно замкнуть вокруг провода (кабеля).
Снять с экрана показания.

Интересно! Топ лучших культиваторов для дачи

Прозвонка диодов

Процедура проводится таким же образом, каким исследуется сопротивление. Щупы разного цвета подключаются к диоду по очереди.

Тем самым определяется, есть ли пробой «р-n» – перехода.

Подключенное к диоду электроизмерительное устройство, показывающее характеристику исследуемого элемента в омах — килоомах, говорит о соединении с анодом данного устройства красного щупа.

Проверка емкости конденсатора

Проводя процедуру, пользоваться мультиметром надо правильно. Чтобы электроизмерительный прибор не повредить, вначале конденсатор следует разрядить.

Алгоритм измерения:

Переключатель перевести на режим Fcx.
К выводам конденсатора подсоединить наконечники щупов.
На экране высветится характеристика емкости.

Проверка транзисторов

Данная процедура необходима радиомастерам, занимающимся восстановлением сломанной радиоэлектронной аппаратуры.

Чтобы определить состояние биполярного триода, необходимо провести процедуру, подобную прозвону диодов.

Следует щупы подключить поочередно к «базе эмиттеру» и «базе-коллектору».

Исправным транзистор считается, когда показания тестера идентичны получаемым показаниям прозвона диодов.

Измерение температуры мультиметром: на что обращать внимание

Эту функцию выполняет термопара (два железных стержня, соединенных проводами). При одинаковых показателях нагретых стержней по проводам начинает течь ток. При увеличении нагрева увеличивается напряжение.
Многие мультиметры обладают возможностью определять температуру в пределах «минус» 40 — «плюс» 1000 градусов Цельсия.

Порядок измерения:

Концы термопары вставить в коннекторы. При этом следует соблюдать полярность.
Условный спай приблизить к месту, где необходимо определить температуру.
Дисплей высветит искомый показатель.

Измерения электрических величин

Напряжение измеряется тестером путём его подключения параллельно зоне, где и происходят замеры. Учитывая, что тестер устанавливается для определения напряжения. Показатели будут актуальны только для измеряемого участка, а не для всей цепи.

Свой режим есть и для того, чтобы узнать силу тока. И подключается тестер уже последовательно. Значения, полученные в результате, подойдут для всей цепи.

Сопротивление будет узнать сложнее всего. Цепь освобождается от тока и напряжения, а потом подключается мультиметр

Вдобавок к этому некоторые элементы цепи будут влиять на показатели, поэтому их тоже важно будет отключить

Порядок использования

Так как мультиметров в нашем мире потребителей и производителей великое множество, дабы удовлетворить любого, даже самого искушенного или искусанного неудачным опытом покупателя, нет смысла описывать их виды и типы.

Разбор буду вести на примере личного тестера, с которым много где бывал, и в работе которого освоился. Начало пользования мультиметром лежит обычно в его задней части, порой эта часть находится под защитным чехлом. Речь идет о батарейке. Снять правильно чехол сперва может показаться непросто и даже невозможно, однако, принаровившись, задача оказывается элементарной. В моем случае это 9 вольтовая батарейка, которая прячется под крышкой. Крышка откручивается с помощью отвертки “+”. Батарейка порою разряжается, особенно если не отключать подсветку, и тогда следует ее заменить на новую.

Если с батарейкой всё нормально, то мультиметр можно включать. Тут встречаются варианты. В моём случае, прибор включается кнопкой вкл., а отключается кнопкой выкл, кои совмещены в одной.

Встречаются варианты, где включение-отключение осуществляется вращением центрального вращающегося диска. Положение отключено в данном исполнении находится в крайнем левом положении (-90 градусов).

При любом виде замера следует учитывать, что у провода, радиоэлемента может быть изоляция, как в виде оболочки, так и в виде краски. Порой эту оболочку придется срезать, а краску зачищать, например отверткой. Естественно зачищать не под напряжением.

В зависимости от необходимых задач мы будем подключать провода (их еще называют концы, но не стоит опускать их в воду(шутка)) в определенные отверстия на приборе. Далее разберем использование каждого вида измерения более подробно, но сразу оговорюсь про один момент. У прибора на каждом режиме измерения есть допустимая величина.

В случае с М4583 эта информация написана в нижней части под отверстиями. Напряжение до 1кВ, ток до 10А, ток до 200мА. То есть ток величиной более 10А (если вы не в курсе, ток опасен для человека) мерить прибором не следует, так как он сгорит, сломается, придет в непригодное состояние, не будет работать.

Сразу возможная вторая ошибка — провода мультиметра подключили на 200мА, а думали, что на 10А. В итоге необходимо будет покупать предохранитель. Чтобы найти предохранитель, необходимо отвинтить заднюю крышку и достать этого малыша. Покупается на местном радиомаркете или рынке в соответствии с номиналом, который написан на предохранителе. Или просто показываете продавцу и он сам подберет нужный.

Включив мультиметр, необходимо вставить провода. Тут есть 4 очевидных варианта и три не очень очевидных. У нас два провода и четыре отверстия.

общий и “V-Ом-Гц” — измеряем сопротивление, напряжение постоянное и переменное, частоту
общий и мА — измеряем ток, величиной до 200мА (в разных устройствах по разному)
общий и А — измеряем ток, величиной до 10А — обычно для этого вида измерения используют клещи, так как, пока возникнет необходимость в таком измерении, данный вид измерения становится недоступным из-за неправильного пользования прибором молодым специалистом.

Включаем прибор — вставляем провода в “общий+V-Ом-Гц” — выставляем на круге сектор “диод-прозвонка” и соединяем концы. Тут возможно два варианта — если зазвонит, значит прибор исправен. Если же не звонит, то либо у Вас сломалась звонилка, либо неисправен один или оба из проводов, либо вы выставили не на прозвонку — в общем тогда прибор возможно неисправен. Вместо прозвонки можно смотреть на экран в режиме сопротивления. При замкнутых концах должно показывать значение близкое к нулю, при разомкнутых — 1.

Обычно, когда необходимо что-то измерить, мы представляем примерную величину того, что мы получим. То есть в розетке напряжение 220В, ток во вторичных цепях до 5А, в АСУшных цепях 20мА. Хотя, нет, не всегда эта информация известна. Поэтому при работе с мультиметром всегда выставляем максимальный предел измеряемой величины. Даже если в розетке 220В, лучше выставить на 700В и потом покрутить диск к уменьшению. Уменьшая предел, мы повышаем точность измерения. Я по крайней мере так думаю.

Замена аккумулятора в мультиметре

Питается основная масса приборов от стандартной батарейки «Крона» на 9 вольт. Когда на экране устройства появляется индикатор батарейки, это означает, что заряд батарейки подходит к концу и ее необходимо поменять. Делается это довольно просто, как и в большинстве домашних электронных приборах. На задней панели откручивается пара болтиков и снимается крышка. Далее батарею можно заменить и собрать все в обратном порядке. После этого все готово — тестером можно вновь пользоваться.

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Топ лучших мультиметров

Проверка светодиода мультиметром (тестером) на исправность

Как проверить резистор мультиметром на исправность, как прозвонить резистор?

Как проверить конденсатор мультиметром: пошаговая инструкция

Токоизмерительные клещи: назначение, принцип работы, как пользоваться

Измерительные работы

Пора от слов перейти к делу. Узнаем, как делать измерения с помощью мультиметра и использовать дополнительные возможности прибора. Каждое действие будет проиллюстрировано картинкой. Но для лучшего представления посмотрите видео по теме.

Измерение тока

Измерение силы тока мультиметром производится в следующем порядке:

Черный щуп подключите к порту, обозначенному «СОМ», а красный – в гнездо до 200 мА или от 200 мА до 10 А. Если вы не знаете, какая сила тока в цепи, красный щуп устанавливайте в порт 10 А (или больше, если такой предусмотрен на вашем приборе). Если уверены, что ток может превысить 100 миллиампер, тоже подойдет 10 А. А если известно, что он менее 100 миллиампер (десятки мА, мкА и даже нА), то установите красный щуп в гнездо mAVΩ;
Установите режим измерения постоянного или переменного тока (обозначения их вы уже знаете). Если электрическая цепь питается от аккумулятора или батарейки – ставьте DC-режим (постоянный ток), в противном случае – АС-режим;
Подключите щупы в разрыв цепи, в которой измеряете ток, так, чтобы стержень с красным проводом был соединен с положительным полюсом батарейки, а черный – с отрицательным;
Если диапазон не ставится автоматически, то настройте его вручную. Для этого повращайте переключатель в секторе, предназначенном для измерения тока. Сначала поставьте на максимальное значение. Если дисплей показал «0», то диапазон нужно уменьшить. Если результат опять «0», уменьшайте рамки измерений до тех пор, пока дисплей не начнет показывать переполнение («OL», «OVER» или просто «1»). Если произошло переполнение, значит, нужный вам диапазон на один шаг выше. Переведите переключатель в установленные рамки и снимите показания с дисплея.

Если вы измеряете переменный ток, не нужно соблюдать полярность. За время, пока вы делаете замер, ток изменит свое направление не один десяток раз. Именно поэтому существует специальный измерительный режим для переменных величин.

Определение напряжения

А как проверить напряжение мультиметром? Для этого:

Щуп черного цвета воткните в общий разъем (СОМ), а красный – в тот, у которого в надписи присутствует английская буква V;
Выберите режим измерения напряжения (определите, постоянный или непостоянный ток). Если вы делаете измерения в цепи, запитанной от гальванического элемента, то режим должен быть постоянный (DC или сплошная линия с пунктиром), иначе – переменный (АС или волнистая линия);
Подключите мультиметр параллельно к тому элементу в цепи, в котором замеряете напряжение. На рисунке ниже напряжение измеряется в лампе

Обратите внимание, что черный щуп подключен с отрицательной стороны источника питания, а красный – с положительной. Если при измерении напряжения поменять полюса, ничего страшного не произойдет

Показания будут достоверными, но результат будет иметь отрицательный знак.

Как и в случае с измерением силы тока, при отсутствии автоматического подбора измерительного диапазона, его выбирают вручную. Используется тот же принцип: если на дисплее «0», уменьшите диапазон, пока не начнут появляться результаты. Если появилась одна из надписей, обозначающих переполнение, то увеличьте границы измерения.

Замеры сопротивления

Чтобы замерить сопротивление на участке цепи:

Черный щуп подключите к общему разъему мультиметра «СОМ», а красный воткните в тот, в надписи которого присутствует символ «Ω»;
Установите измерительный диапазон. Если не знаете, какое примерно значение сопротивления в цепи, поставьте максимальный;
Перед тем как проверить сопротивление мультиметром отсоедините от источника питания интересующий вас участок. Посмотрите на картинку ниже: лампочка была отсоединена от батарейки перед произведением замера сопротивления. Если же цепь, в которой вы будете определять сопротивление, имеет ключ (кнопку включения), то можно не разбирать ее, а просто разомкнуть (перевести кнопку в положение «выключено»);
Затем коснитесь щупами концов участка цепи, полярность при этом никакой роли не играет;
Запомните показания дисплея.

Устройство мультиметра

Большинство современных мультиметров комплектуются подробной инструкцией, в которой описана последовательность действий по работе с прибором. Если у Вас есть такой документ — не игнорируйте его, познакомьтесь со всеми нюансами модели прибора. Мы же расскажем об основных аспектах использования любого мультиметра.

Стандартный галетный переключатель включает: измерение сопротивления, силы тока и напряжения, а также проверку электропроводности

Для выбора режима работы служит галетный переключатель, обычно – совмещённый с выключателем (положение «Off»). У бытовых приборов он позволяет задать такие максимальные границы измерения:

Постоянное напряжение: 0,2 В; 2 В; 20 В; 200 В; 1000 В;
Переменное напряжение: 0,2 В; 2 В; 20 В; 200 В; 750 В;
Постоянный ток: 200 мкА; 2 мА; 20 мА; 200 мА; 2 А (опционально); 10 А (отдельное положение);
Переменный ток (данный режим есть не во всех мультиметрах): 200 мкА; 2 мА; 20 мА; 200 мА;
Сопротивление: 20 Ом; 200 Ом; 2 кОм; 20 кОм; 200 кОм; 2 МОм; 20 или 200 МОм (опционально).

Отдельное положение служит для проверки работоспособности диодов и определения целостности проводника. Кроме того, в стороне от галетного переключателя расположено гнездо для проверки транзисторов.

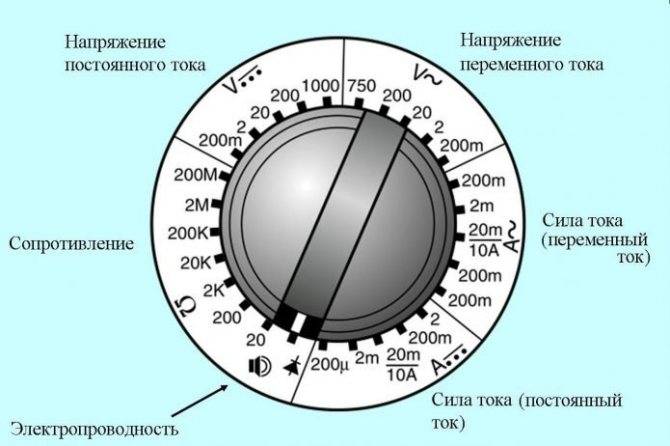

Общая компоновка переключателя бюджетного мультиметра

Использование прибора начинается с установки переключателя в нужное положение. Затем подсоединяют щупы. Распространены два варианта расположения гнёзд для щупов: вертикальный и горизонтальный.

Разъём, обозначенный значком заземления и надписью COM, является минусовым или заземлённым — к нему подключается чёрный провод; разъём, обозначенный как VΩmA, предназначен для измерения сопротивления, напряжения, а также тока, величиной не более 500 mA; разъём, подписанный 10 А предназначен для измерения силы тока в диапазоне от 500 mA до указанного значения

При вертикальном расположении, таком, как на рисунке выше, щупы подключают так:

В верхний разъём – «плюсовой» щуп в режиме измерения большой силы тока (до 10 А);
В средний разъём – «плюсовой» щуп во всех остальных режимах;
В нижний разъём – «минусовой» щуп.

В данном случае величина силы тока при использовании второго гнезда не должна превышать 200 mA

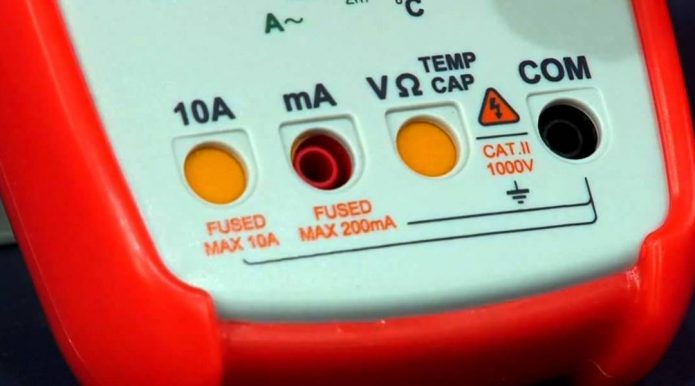

Если разъёмы расположены горизонтально, внимательно следуйте символам, нанесённым на корпус мультиметра. К прибору, изображенному на рисунке, щупы подключают так:

В крайний левый разъём – «плюсовой» щуп в режиме измерения большой силы тока (до 10 А);
Во второй слева разъём – «плюсовой» щуп в стандартном режиме измерения (до 1 А);
В третий слева разъём – «плюсовой» щуп во всех остальных режимах;
В крайний справа разъём – «минусовой» щуп.

Главное здесь – научиться читать символьные обозначения и следовать им. Помните, что при несоблюдении полярности или ошибочном выборе режима измерения можно не только получить некорректный результат, но и вывести из строя электронику тестера.

Как пользоваться мультиметром

Применение тестера не требует специальных навыков, для работы достаточно подсоединить щупы и установить требуемый алгоритм работы. Конструкция мультиметров унифицирована, информация об особенностях эксплуатации указывается производителем в инструкции. Количество измеряемых параметров зависит от производителя, переключение между режимами постоянного и переменного тока производится кнопкой или поворотной шайбой.

Потенциал (напряжение)

Для определения напряжения необходимо выбрать режим (постоянный или переменный ток) и установить максимальное значение измерения. Затем необходимо установить щупы в разъемы и приложить к контактам (например, штырям аккумулятора или выводам в бытовой розетке). На дисплее отобразится значение напряжения, знак минус указывает на ошибочную полярность при коммутации щупов. При наличии функции записи данных можно сохранить параметр в памяти, нажав на клавишу с пометкой Hold.

Для определения напряжения выбирают режим и максимальное значение измерений.

Сила тока (постоянная и переменная)

Замер предусматривает включение тестера по последовательной схеме в цепь, находящуюся под напряжением. Предел измерения бытовых приборов составляет 10 А, профессиональные модели могут определять силу тока до 50 А и выше.

Сопротивление

Для проверки номинала резистора следует выбрать режим замера сопротивления (доступно несколько положений с разной верхней границей), а затем приложить наконечники щупов к выводам. При отсутствии сопротивления на дисплее отобразится число 1. Для повышения точности рекомендуется провести 2–3 замера с определением среднего значения. Прибор позволяет узнать сопротивление обмоток или участка цепи.

Измерение транзисторов

Прибор позволяет проверить коэффициент усиления транзисторов, которые устанавливают в отдельную колодку с маркировкой NPN и PNP. Регулятор режима должен находиться в положении hFE. Для проверки диодов необходимо выбрать соответствующий алгоритм и подсоединить щупы к выводам. На дисплее мультиметра отобразится коэффициент передачи, являющийся косвенным признаком исправности.

Мультиметр измеряет коэффициент усиления транзисторов.

Емкость конденсатора

Для тестирования необходимо:

Разрядить конденсатор с помощью отрезка провода с оголенными наконечниками или приспособления, состоящего из автомобильной лампы накаливания, рассчитанной на напряжение 12 В, и припаянных кабелей. Устройство позволяет безопасно разрядить конденсаторы с любой емкостью.
Выбрать режим работы hFE (имеется на части приборов), а затем подключить конденсатор к разъемам с маркировкой Cx. На дисплее отобразится значение емкости в соответствии с выбранной шкалой (в микрофарадах мкФ или в пикофарадах пкФ).

Проверка емкости конденсатора не позволяет определить исправность элемента, поскольку мультиметр не показывает значение сопротивления ESR. Параметр позволяет оценить активные потери при включении конденсатора в цепь переменного тока. Значение ESR должно соответствовать табличному с учетом допуска.

Прозвонка

Для проверки целостности кабеля или части электрической цепи необходимо:

Установить щупы в разъемы на корпусе прибора.
Перевести переключатель в режим прозвона (индикатор в виде значка диода и звукового сигнализатора расположен в нижней части шкалы).
Обесточить тестируемую электропроводку и убедиться в отсутствии напряжения тестером или индикаторной отверткой.
Подсоединить наконечники щупов к концам проверяемой цепи, сигнал зуммера указывает на отсутствие разрывов. Для тестирования протяженной цепи могут понадобиться удлинительные кабели. Если сигнал отсутствует или прерывается, то требуется дополнительная проверка проводки.

Прозвонка проводится для проверки целостности кабеля.

Измерение температуры

Для определения температуры в комплект входит термопара с парой проводов, оснащенных штекерами для коммутации к тестеру. При нагреве зоны спая разных металлов формируется электрический потенциал. Микропроцессор пересчитывает силу тока и отображает температуру среды (с допустимой погрешностью). Для проверки работоспособности необходимо приложить термопару к руке, а затем выставить селектор мультиметра в положение Temp. На экране должно отобразиться значение в пределах +36°…+37°С. Стандартная термопара рассчитана на замер температуры от -40°С до +1370°С.

Как устроен мультиметр

Как понятно из названия, мультиметр служит для измерения нескольких электрических величин. Многофункциональный прибор объединяет в себе вольтметр, амперметр, омметр, прозвонку, а также может иметь дополнительные функции вроде термопары или низкочастотного генератора, проверки конденсаторов и транзисторов.

Аналоговые тестеры со шкалой и стрелкой почти не встречаются, так как давно вытеснены доступными цифровыми приборами. Последние же, помимо точности и количества режимов, отличаются по типу определения величин. Автоматические показывают результат сразу после выбора режима, в ручных нужно дополнительно выставить диапазон измерений.

Все мультиметры имеют схожую конструкцию. На передней панели располагается экран, под ним находится поворотный переключатель режимов, а чуть ниже — разъёмы для подключения щупов. В некоторых моделях есть кнопки для включения подсветки, запоминания показаний и для других дополнительных функций.

Провода с щупами, которыми нужно коснуться детали при измерении, подключаются к соответствующим разъёмам. Чёрный провод всегда к гнезду с обозначением COM, а красный — в зависимости от величины тока. Если он не превышает 200 мА, то к разъёму VΩmA, если превышает, то к 10ADC (10A MAX). В быту такие высокие токи не встречаются, поэтому в основном используется гнездо VΩmA.

Цифры на шкале указывают на максимальное значение, которое можно проверить в этом диапазоне. Например, в режиме DCV 20 измеряют постоянное напряжение от 0 до 20 В. Если оно составляет 21 В, то нужно переключиться на одну ступень выше, в положение 200

Важно выбирать диапазон в соответствии с измеряемым, иначе мультиметр испортится

Измерение различных величин

В комплекте с мультиметром всегда идут два щупа — чёрный и красный. Первый из них имеет отрицательный заряд, второй — положительный. С помощью них и проводятся измерения: один конец каждого из проводов подключается к устройству, а другой — к элементу или участку электрической цепи.

Общие правила

При измерении разных величин алгоритм работы с мультиметром будет отличаться, но существует несколько общих рекомендаций. К ним относятся, например, правила техники безопасности:

Щупы можно держать только за изолированную часть, не касаясь металлической иголки. Это может не только повлиять на результаты измерений, но и привести к удару электрическим током. Целостность изоляции при каждом использовании необходимо проверять. Если она повреждена, провод нужно замотать изолентой или заменить. Особенно опасно применять повреждённые щупы при измерении напряжения.
Перед подключением мультиметра к участку сети необходимо тщательно проверить правильность настроек величины и пределов измерений, а также соответствие щупов нужным разъёмам

Важно никогда не измерять напряжение, если щуп подключён к гнезду A10 — это вызовет короткое замыкание.
При неуверенности в диапазоне величин нужно начинать с самого большого значения и постепенно уменьшать его, пока дисплей не покажет цифры. Причина этого в том, что при попытке измерить ток или напряжение, значение которых намного выше предела, мультиметр может выйти из строя.
При изменении диапазона желательно снимать щупы или обесточивать цепь, иначе прибор сломается

Исключение составляет измерение сопротивления.

Единицы измерения, отображаемые на дисплее мультиметра, учитывают выбранный на приборе предел, то есть могут быть показаны, например, сразу в килоомах или микроамперах. Результат выдаётся с точностью до сотых, поэтому при получении слишком маленьких значений он может не отображаться — чтобы исправить это, нужно уменьшить диапазон.

Сила тока

Чтобы измерить силу тока, мультиметр нужно подключить к разрыву в электрической цепи. Для этого её нужно будет разомкнуть и сомкнуть с помощью щупов, которые на момент измерения станут одним проводом — с этим могут возникнуть определённые сложности. Помочь решить проблему могут 2 клеммника для мягких проводов, которые временно крепятся к щупам.

Сначала систему отключают от питания, затем один из проводов в ней разрезается. Потом подключается мультиметр — красный щуп подсоединяется к плюсовому полюсу источника питания, а чёрный — к следующему за ним элементу. Затем они вставляются в соответствующие разъёмы на приборе для измерений. Для первого это будет верхнее или среднее гнездо, для второго — нижнее. Выбирать их нужно исходя из предполагаемой силы тока.

После этого в систему подаётся питание, стрелку на приборе поворачивают, и он измеряет нужную величину. Желательно проводить эту процедуру как можно быстрее — при задержке в 10 секунд провода начинают нагреваться, из-за чего могут возникнуть неполадки

Во время всего процесса стоит соблюдать осторожность и избегать любых контактов с неизолированными элементами системы

Сопротивление элементов цепи

Измерять сопротивление с помощью мультиметра проще и безопаснее всего. Для этого нужно подключить щупы прибора к элементу, перевести стрелку выключателя в сектор Ω и дождаться вывода цифр на дисплей. Единственный нюанс, который стоит учесть — это то, что цепь перед процедурой нужно отключить от питания и полностью «разрядить», иначе показания могут быть неправильными. Так происходит потому, что мультиметр определяет препятствование цепи прохождению по ней электричества за счёт самостоятельного создания в проводе незначительного напряжения и по его падению вычисляет сопротивление.

Постоянное и переменное напряжение

Чтобы изменить напряжение мультиметром, нужно определить, переменное оно или постоянное, после чего поставить стрелку прибора в соответствующее положение. Диапазон подбирается так же, как и в случае с током — при неуверенности в числах выбирается наивысшая граница, которая затем постепенно снижается, если нужно. Это убережёт устройство от перегревов, при которых может сгореть предохранитель или внутренние элементы.

Для чего нужен мультиметр, виды и особенности

Устройство (в быту — тестер) имеет достаточно широкие функции. Основные из них — измерение напряжения, проверка силы тока, сопротивления. Самое простое использование — прозвонка электрической цепи для того, чтобы определить местонахождение дефекта с целью дальнейшего его устранения.

Прибор поможет измерить аккумулятор мобильного телефона, ток в розетке и напряжение, параметры транзисторов, емкость конденсаторов.

Некоторые модели имеют функции измерения электромагнитной индуктивности, температуры воздуха.

Мультиметры незаменимы при ремонте цифровой или электронной техники, применяются при диагностике автомобилей, монтаже электросистем зданий, наладке оборудования.

Виды

Электроизмерительные устройства делятся на следующие виды:

аналоговые (стрелочные);
электронные (цифровые).

Аналоговые устройства (авометры) применяются с далеких советских времен. Это — стрелочные электроизмерители, имеющие градуированную шкалу. Показатели измерения на шкалу передаются подвижной стрелкой.

Достоинства стрелочного прибора:

стабильность показаний;
устойчивость к радио- и электромагнитным помехам.

Минусы:

неточность измерений;
восприимчивость к механическим воздействиям;
следует обязательно соблюдать полярность;
начинающим пользователям сложно считывать показатели.

Авометры, в основном, используются при сильных радио- и электромагнитных помехах.

Достоинства электронных устройств:

небольшая погрешность (до 1%);
функциональность;
удобно считывать с дисплея информацию;
любое положение прибора не влияет на его работоспособность;
полярность соблюдать необязательно: ее изменение показатель напряжения не искажает. Он в этом случае появляется с отрицательным знаком.

Недостаток: крайняя чувствительность к радио- и электромагнитным помехам.

Цифровые устройства, ввиду простоты, удобства использования, широко применяются в быту домашними мастерами.

Интересно! Как выбрать гайковерт: рейтинг лучших

Особенности конструкции

Для начинающих электриков важно знать, как пользоваться электроизмерительным прибором — мультиметром. Прежде всего нужно иметь представление об особенностях его конструкции

Электроизмерительное устройство представляет собой небольшой легкий прибор на батарейках (фото). Корпус пластмассовый. Внутри находятся блок питания, электронная начинка.

В комплект входят щупы — заостренные железные стержни со штекерами для соединения с разъемами. Есть модели, имеющие дополнительные термопары.

На корпусе имеются гнезда для измерения различных параметров любых электрических цепей.

В центре — переключатель режимов в виде диска. По кругу нанесены измеряемые величины.

Описание измеряемых параметров и их обозначение

Для обозначения параметров на мультиметрах производители применяют стандартную маркировку на английском языке или специальные символы

Для работы с прибором важно знать основы электротехники, чтобы правильно и безопасно осуществлять необходимые измерения

Каждый мультиметр разделен на зоны с настройками для работы с определенным видом напряжения электрической сети:

ACV или V~ – напряжение переменного тока;
DCV или V- – напряжение постоянного тока;
DCA или A- – сила постоянного тока;
Ω – сопротивление на участке цепи или в электрическом приборе.

Переменный ток

Значок переменного тока аналогичен переменному напряжению — волнистая черта забуквой A. Для измерения переменного тока в схему вводят выпрямительные диоды. Цешка плохо подходит для измерения этого параметра. Для этого нужны токоизмерительные клещи.

Постоянный ток

С помощью этого режима измеряется напряжение элементов питания, батареек и аккумуляторов автомобилей. Большинство цепей управления в современных системах АСУТП имеют потенциал 24 В постоянного тока.

Для того, чтобы выполнить измерение в этом режиме необходимо перевести прибор в положение DCV, при этом замер (если не знаете примерное напряжение) лучше всего начинать с максимального значения переключателя, постепенно уменьшая диапазон, до получения нужной размерности. Если на экране прибора результат измерения отображается со знаком «минус», то значит была нарушена полярность подключения щупов (это значит «минус» был подключен к «плюсу» цепи, в которой производится измерение, а «плюс» к «минусу»).

Что касается размерности, то тут все просто: если, к примеру, на экране высвечивается цифра 003, то значит необходимо уменьшить диапазон измерения. Постепенно снижая величину напряжения с помощью переключателя, будет высвечиваться 03, 3.

Если на дисплее отображается цифра «1» или другое непонятное число, то скорее всего неправильно выбран режим работы или необходимо повысить верхний предел измеряемого напряжения. Другими словами измеряемое значение напряжение должно быть меньше, чем верхний предел, выбранный на мультиметре.

Стандартные значения для переключателя в зоне постоянного напряжения: до 200мВ, 2В, 20В, 200В, 1000В.

Как проводить измерения электронным тестером (мультиметром)
