Самостоятельный монтаж приборов
После того, как мебельный светильник был выбран и приобретен, наступает самое интересное время – его установка. Такая ситуация возникает тогда, когда ранее была куплена мебель без встроенной подсветки, но установленные потолочные светильники не дают достаточный уровень освещения. Наиболее сложной будет установка своими руками мебельных врезных светильников. Для работы вам понадобятся следующие инструменты:
- карандаш;
- отвертка;
- рулетка;
- элекролобзик или дрель;
- металлические насадки коронки для дрели;
- острый нож;
- сами светильники.
Врезные светильники в мебель следует устанавливать своими руками, руководствуясь следующей пошаговой инструкцией:
- определить места размещения осветительных приборов, а также рассчитать их количество с помощью специальных формул;
- далее обесточьте помещение, чтобы избежать электротравмы;
- с помощью дрели или электролобзика вырезаем в поверхности мебели отверстия для светильника;
Вырезание отверстия
- через отверстие выводим провода проводки, которая будет спрятана внутри шкафа;
- подключает к проводам светильник;
- помещаем осветительный прибор в ранее подготовленное отверстие и фиксируем его с помощью пружин, которые расправляются автоматически;
- вкручиваем в светильник лампочку;
Подключение светильника
помещаем на верх прибора декоративное кольцо.
Накладные осветительные приборы, предназначенные для мебели, устанавливаются своими руками просто с помощью крепежных элементов. Их можно разместить на любой поверхности.
Конечный результат монтажа
Четкое следование вышеизложенной инструкции позволит вам самостоятельно сделать подсветку из врезных или накладных светильников. Главное здесь точно определить место расположения осветительной установки, в которой световой поток будет покрывать максимальное пространство кухни.
Установленный накладной светильник
Нюансы подключения
Как подключить светодиодный светильник к 220В, не нарушая правила безопасности? Особенно важен этот вопрос для неспециалиста.
Перед началом монтажа обязательно отключается электропитание. Напряжение драйвера должно соответствовать напряжению светильника. Провода следует подключать строго по схеме, нельзя использовать для создания соединений хомуты или скотч. Сечение проводов должно соответствовать указанному на корпусе светильника. Запрещено устанавливать светильники лампочки, по номиналу не соответствующие требованиям производителя.
Хотя подключение светодиодных светильников на первый взгляд простое дело, не стоит начинать эту работу при полном отсутствии опыта или необходимого инструмента. От качества монтажа зависит не только срок службы светодиодных осветительных приборов, но и безопасность проводки.

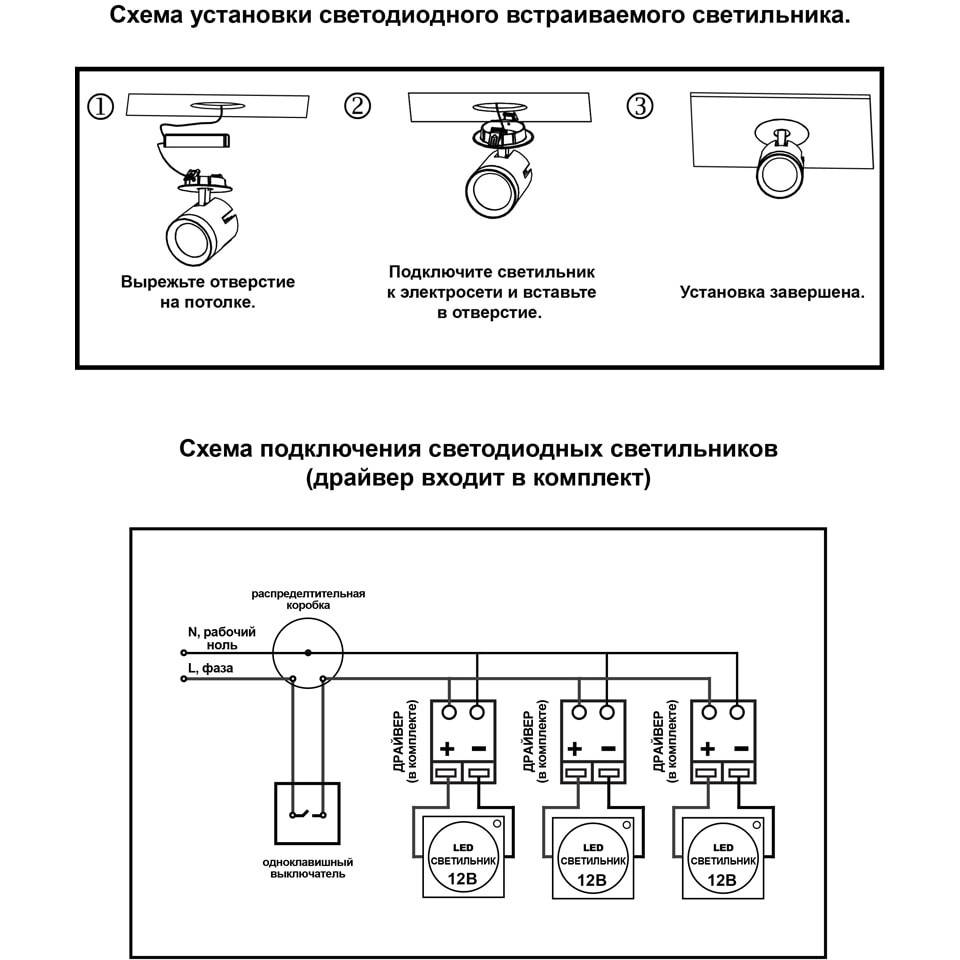

Схема подключения на 220 В
Вы можете выполнить подключение своими руками, если поймете принципы построения и сборки схемы. Простейший способ – это запитать все точки от одного выключателя с одной клавишей. Светильники подключаются параллельно, то есть к каждому из них подключается два провода – фаза и ноль.
Схема соединений с одноклавишным выключателем

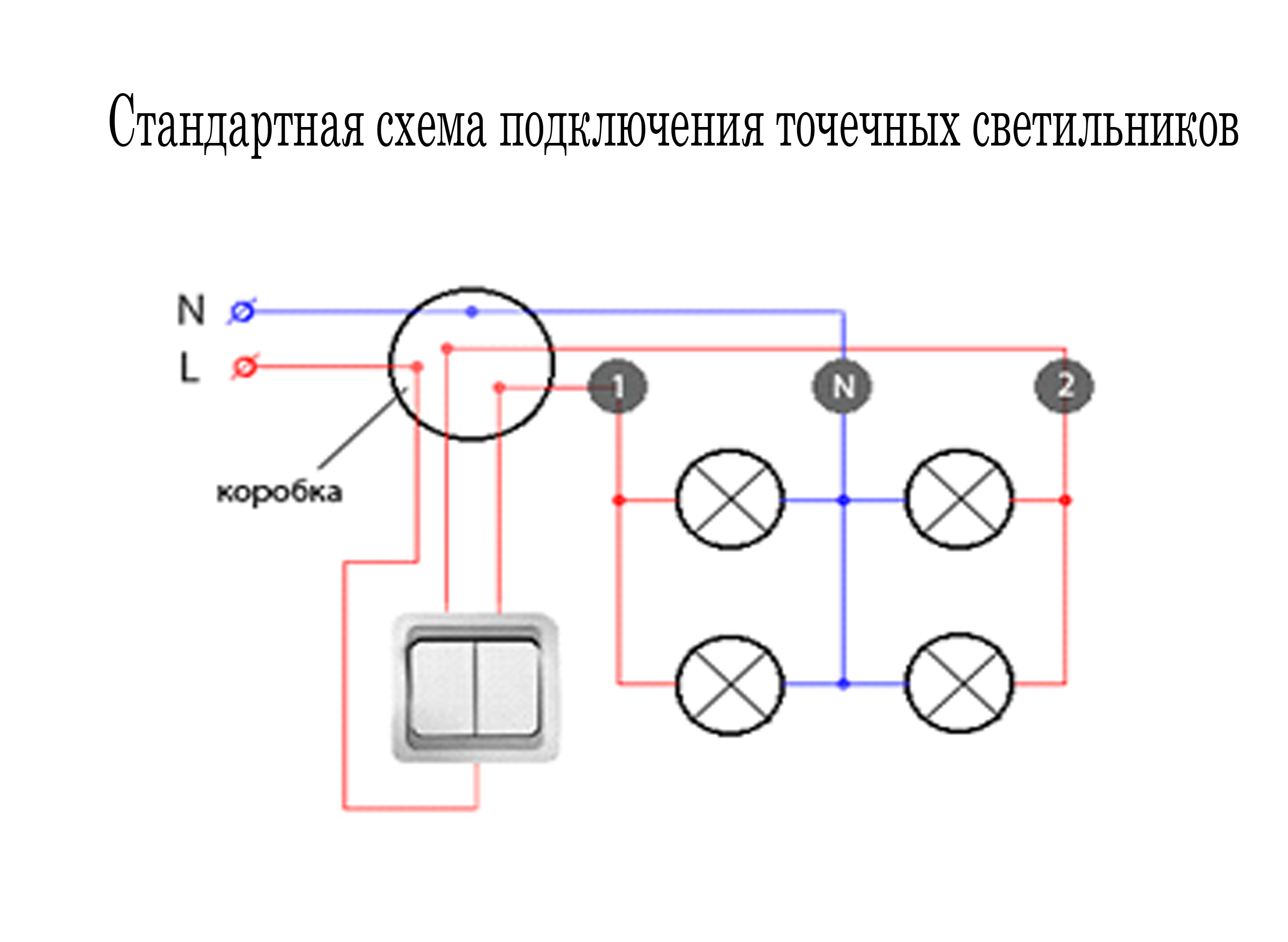

Чтобы разделить светильники на две группы нужно подключить схему к двухклавишному выключателю.
При монтаже светильников в подвесном потолке, разводка проводов происходит в пространстве между гипсокартонным листом и потолком, она получается скрытой от глаз и в то же время доступна для удобного монтажа и обслуживания.
Чтобы увеличить количество групп – установите еще один выключатель или пару, и аналогичным образом выполните разводку питающих кабелей.
Количество проводов зависит от количества групп. При этом через выключатель пускают фазный проводник, а нулевой провод обычно общий. Для этих целей подойдут марки кабелей ВВГ или NYM, а также ПВС и ШВВП. Количество жил и площадь поперечного сечения либо 2х1,5, либо 3х1,5. Кабель лучше прокладывать в пластиковой гофре, можно обойтись без неё, но гофра обеспечит дополнительную защиту от грызунов. Если к патронам светильников не подключены провода, то это подключение лучше выполнить термостойким проводом марки РКГМ либо надеть на обычные жилы защитную трубку из стекловолокна. Достаточно «хвостиков» длиной 15–20 см, а к ним уже подключать питающие фазу и ноль. Если есть такая возможность, то можно весь монтаж проводить проводом РКГМ, поскольку подвесные потолки чаще всего выполнены из горючих материалов – пластик, гипсокартон, МДФ и пр.
Также стоит отметить, что существует два вида параллельного подключения – шлейф и звезда. Схема подключения шлейфом выполняется так – питающие провода подключаются к первому светильнику, от него ко второму и так далее. Схема подключения звезды заключается в том, что все светильники отдельными проводами соединяются с приходящими проводами питания.
Достоинством шлейфа является экономия кабельной продукции. Недостатком то, что если провод отгорит от одного из светильников, скорее всего, приборы, подключенные после него, также не будут работать. Достоинством звезды является высокая надежность схемы, ведь каждый светильник подключается индивидуальным проводом. Недостаток – это большие затраты на такое количество проводников.
Монтирование ленты и подключение к сети
Как варианта светодиодного светильника часто применяют лед-полоску. Несмотря на кажущуюся простоту, ее монтаж также имеет свои особенности. Как правило, ее устанавливаются либо под полотно натяжного потолка, либо под короба навесной конструкции. Основной эффект ее применения – зонирование отдельных областей, подчеркивание рельефа и создание однородной внутренней подсветки на определенном участке или по всей поверхности.
Рассмотрим простейший пример того, как повесить лед-полоску под навесной потолок:
- После того как подсчитано количество светильников, проводки и оборудования, выполняется разметка.
- Далее с помощью саморезов или дюбелей к потолку крепится алюминиевый П-профиль или уголок для размещения лед-полоски.
- На него наклеивается светодиодная лента.
- Монтируется и подсоединяется проводка, трансформатор и дополнительное оборудование.
- Устанавливаются крепежные элементы для потолка.
- Прикручиваются листы гипсокартона или натягивается навесная ткань.
Прежде чем выполнять финишный монтаж потолочной поверхности, нужно провести контрольную проверку установленной системы подсветки
Также рекомендуется по возможности выбирать место размещения лед-прибора и важного оборудования так, чтобы в случае необходимости их можно было заменить
Пример монтажа светодиодной ленты в короб натяжного потолка приведен на следующем изображении:
Монтаж точечных светильников в натяжной потолок
При монтаже в натяжные потолки могут использоваться различные формы точечных светильников. Желательно, если в них будут отсутствовать острые углы. Поэтому наиболее простым считается монтаж осветительных приборов круглой формы. Установку светильников другой конфигурации рекомендуется производить только при наличии определенного опыта.
Большинство подготовительных работ выполняется еще до того, как будет натянут потолок. В самом начале осуществляется разметка, определяющая места установки каждого элемента. Для ее проведения достаточно рулетки и обычного карандаша. Схема расположения приборов освещения разрабатывается заранее, до нанесения разметки на потолок. Существует большое количество готовых дизайнерских решений, среди которых можно выбрать наиболее подходящий вариант.
В процессе разметки расстояния между светильниками должны быть точно измерены. Одинаковое расстояние обычно составляет 50-70 см, а расстояние от стены – 20 см. Круги и дуги наносятся циркулем. При более сложной разметке используется строительный шнур. После выполнения разметки, начинается непосредственный монтаж светильников, выполняемый в несколько этапов.
Подготовка и сборка платформы

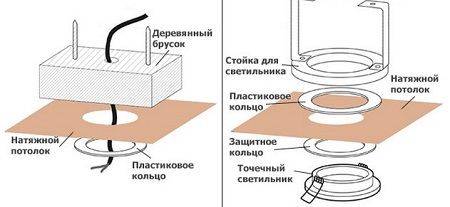

Для крепления точечного светильника к потолку необходима специальная платформа или самодельные закладные детали. Для крепления конструкций применяются металлические подвесы, такие же как при сборке каркаса под гипсокартон.
Существует два варианта платформ. В первом случае используется конструкция с фиксированным диаметром, под определенные размеры корпуса светильника. Это не совсем удобно, когда происходит замена светильников с одного размера на другой. Второй вариант представляет собой универсальную платформу, подходящую под любые размеры осветительных приборов. Тыльная сторона оборудована отверстиями для крепления подвесов.
Вместо готовых платформ иногда применяются конструкции, изготовленные самостоятельно, чаще всего из кусочков фанеры. В центре прорезается отверстие по диаметру светильника, подвесы прикручиваются саморезами, после чего готовую конструкцию можно использовать по назначению. На самодельных закладных деталях не должно быть острых выступов, торчащих заусениц или кончиков саморезов, способных повредить полотно натяжного потолка.
Монтаж электропроводки
На этом этапе выполняется крепление проводов к потолку. В случае необходимости делаются штробы от распределительной коробки к каждому гнезду. Непосредственное крепление проводов может осуществляться с помощью подвесов. Для прокладки открытой проводки применяется гофрированный рукав, особенно в деревянных домах. Концы проводов подводятся к каждой платформе с определенным запасом, чтобы максимально облегчить монтаж светильников.
Все виды соединений выполняются с помощью клеммных колодок с целью обеспечения безопасного и надежного контакта. В качестве проводки используется кабель, сечением 1,5 мм2, допускающий подключение до 20 ламп. По завершении монтажа креплений и проводов, выполняется натяжение самого полотна.
Отверстия под светильники
Отверстия прорезаются в полотне точно под каждой платформой. Вначале приклеиваются специальные протекторные кольца, чтобы предотвратить разрыв пленки. Большое значение имеет правильный выбор диаметра кольца: оно не должно проваливаться в отверстие платформы и выступать за границы чаши осветительного прибора. Кольцо приклеивается к платформе специальным клеем, и примерно через 5 минут в полотне можно прорезать отверстия. Они прорезаются острым инструментом, полностью вырезая ткань, чтобы внутри не оставалось бахромы, способной помешать дальнейшему монтажу. Через прорези выводятся концы проводов, после чего подключаются светильники.

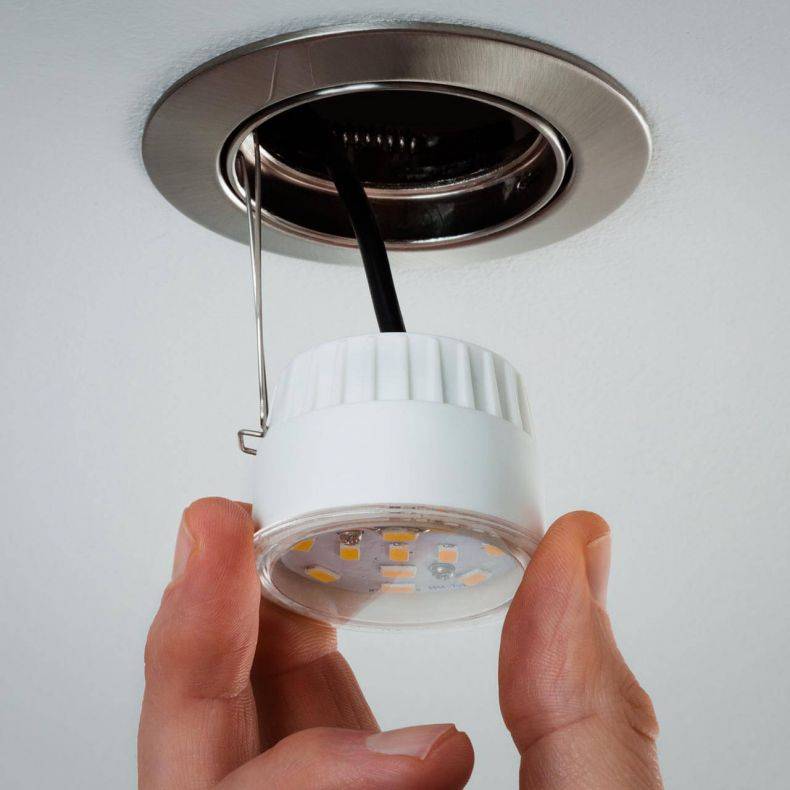

Непосредственный монтаж точечных светильников в натяжной потолок считается довольно простой операцией, не вызывающей каких-либо затруднений. Концы провода соединяются с клеммной колодкой светильника. После этого зажимные усики прижимаются рукой, и светильник вставляется в подготовленное отверстие. Усики не должны цепляться за полотно во избежание повреждений.
Как подключить в натяжной потолок
Для правильного монтажа точечного светильника очень важно придерживаться не только схемы. Но учитывать последовательность действий в зависимости от типа потолка
Всего-то несколько осветительных приборов данного типа способны создать красивый интерьер.
Нужно отключить питание и выполнить монтаж натяжного потолка. Для этого следует вынуть лампы и другие части уязвимые к увеличенной температуре. Далее в материале прорезаются отверстия в требуемом месте и добавляются уплотнительные кольца. Останется собрать светильник.
Таким образом мы разобрались чем отличаются точечные светильники на 200 и 12 вольт. Разобрались в различных схемах подключения. Это значительно облегчит работу новичку.

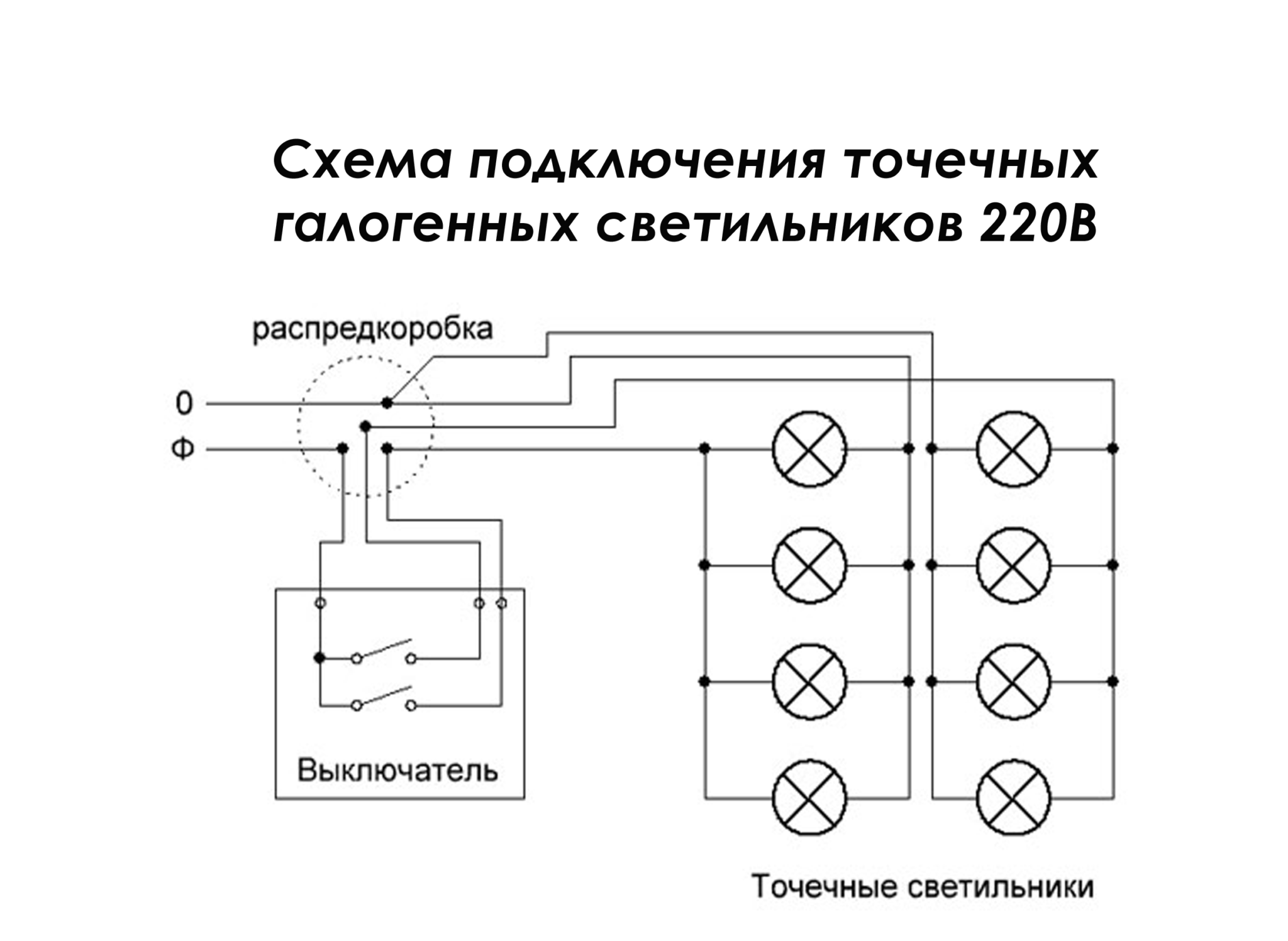

Схемы подключения к 220 В
Одни точечные светильники работают от сети 12 В. В данном случае требуются специальные понижающие трансформаторы (драйверы). В последнее время появилось огромное количество спотов, работающих от промышленной сети 220 В. В определенной степени первые считаются безопаснее, но монтаж и подключение вторых значительно проще.
Последовательное подключение
Простейшая в реализации схема, требующая минимального количества материалов. Споты подключаются последовательно друг за другом, но желательно, чтобы их количество не превышало пяти-шести штук. Из-за последовательного подключения могут возникнуть перебои со свечением, а если выйдет из строя один светильник, разорвется цепь и перестанут работать остальные. Чтобы восстановить работоспособность цепи, придется ее разобрать и проверить по отдельности каждый спот.
Для реализации нужно подключить фазу от одного светильника к другому, а к последнему подсоединить нулевой провод. Предварительно фаза подается на выключатель, что гарантирует его функциональность.
Если хотите подключить тройную проводку, заземляющий провод нужно подать на каждый светильник, найдя соответствующие клеммы. Заземление может быть организовано через ближайшую розетку, выключатель.
Схемы параллельного подключения
Подход намного сложнее предыдущего. Наблюдается зависимость: чем больше подключаемых спотов, тем выше стоимость организации освещения и временные затраты. С другой стороны, при подключении каждого светильника отдельно они будут светить с одинаковой, заявленной по паспорту, интенсивностью. Поэтому, несмотря на трудности, текущий метод считается самым востребованным и распространенным.
Параллельное подключение реализуется двумя вариантами:
- Лучевой способ — каждый светильник имеет отдельную пару проводов.
- Шлейфное соединение — два провода подключаются к светильникам попеременно, а дальше подаются уже с выхода.
Лучевое
Подход самый сложный, поскольку для отдельного светильника требуется собственный кабель. Преимущество — высокая надежность. При выходе из строя перестанет гореть только испорченный спот. Для реализации метода возьмите кабель, подключенный к распределительной коробке, и протяните до середины помещения. Закрепите при помощи различных элементов, отсюда тяните отдельные отрезки на каждый встраиваемый светильник.
Обратите внимание на безопасность, поскольку от одного места расходится несколько проводов. Если выбран одножильный кабель и выполняется подключение небольшого числа спотов, разводка проводов выполняется методом скрутки с обжатием пассатижами и дополнительной сваркой
Соединение будет неразъемным. Другой вариант проще: на каждый проводник следует установить разъемы, вставляемые в слот клеммной колодки.
Шлейфное подключение
Кабель идет от распределительной коробки и подключается к первому светильнику. Далее нужно взять отрезок другого провода и подключить к выходу прибора, причем другой конец следует соединить со следующим спотом. Повторите действия для всех спотов, пока не будет организовано подключение цепи.
Светильники будут работать от одного выключателя. Если нужно разделить их на две группы, то подключение следует выполнять через двухклавишный выключатель. Схема незначительно усложняется за счет увеличения числа кабелей. Возможен монтаж выключателя с подсветкой.
Этапы установки точечных светильников
Процесс подключения сводится к последовательному выполнению следующих этапов:
Этапы подключения точечного светильника.
- проектирование и разметка;
- прокладка и протяжка кабелей в места монтажа;
- выполнение отверстий и подключение;
- тестирование подключений.
Подобная подробная разбивка на этапы связана с тем, что часть работ должна быть выполнена при формировании потолочного покрытия.
Планирование мест расположения светильников производят до того, как произвести обшивку его отделочным материалом, то есть в процессе монтажа каркаса.
Проектирование приобретает особый смысл при наличии нескольких уровней у потолка. В этом случае необходимо предусмотреть прокладку проводки в места крепления светильников на каждом из уровней, учитывая распределение светового потока. Светильники, которые расположены в пределах одного уровня, должны собой образовывать один единый контур.
При планировании количества точечных светильников, которые обеспечат требуемую освещенность пространства, необходимо учесть, что расстояние от стены до них должно составлять не более 60 см, а расстояние между центрами — 25-30 см. При этом светильник от каркаса должен отстоять не менее чем на 30 см. Если светильник расположить ближе к каркасу, то установка его на конечном этапе может быть затруднена.
Устройство светильника.
Наличие и расположение остальных осветительных приборов в помещении оказывает влияние на окончательное количество светильников. Точечный светильник может быть оснащен механизмом поворота, с помощью которого направление потока света может быть изменено. Поэтому они могут быть отведены при использовании нескольких светильников одновременно.
Проводка прокладывается на этапе установки каркаса. Она укладывается в специальные короба или закрепляется на нем таким образом, чтобы при выполнении отверстий под споты ее достать не составило труда. Если с выбором мест для установки точечных светильников в процессе монтажа каркаса не представляется возможным, то можно проложить кабель только к 1 светильнику. А каждый следующий точечный светильник присоединять к предыдущему, протягивая провод уже в смонтированном потолочном покрытии. Но такой способ прокладки проводки несколько нарушает технику безопасности, так как провода остаются лежать непосредственно на поверхности подвесного потолка.
Кабель при прокладке по каркасу или в защитных коробах можно использовать с 2 или 3 жилами. Петля для крепления каждого точечного светильника оставляется величиной в 10-15 см. Она прикрепляется к каркасу недалеко от места размещения точечного светильника при помощи пластиковой стяжки. Но крепление не должно быть плотным, чтобы не вызывать затруднений при ее демонтаже при окончательном подключении.
Просверливание отверстий под каждый точечный светильник осуществляется по окончании выполнения монтажа потолка. Правильное проектирование мест размещения спотов позволяет избежать их расположения на металлических элементах каркаса. Кроме того, если точечный светильник располагается на стыке между обшивочными листами, то его следует перенести или перераспределить листы таким образом, чтобы стык был перенесен на требуемое расстояние.
Схема подключения нескольких групп светильников.
Отверстия просверливаются дрелью со специальной насадкой — кольцевой пилой, центральное сверло которой устанавливается в центр расположения светильника. Образуется идеально ровный круг, что позволяет избежать ненужных зазоров. Диаметр такой пилы должен быть меньше соответствующего внешнего размера светильника на 3-4 мм, но больше на 3-4 мм, чем внутренние размеры.
После того как все отверстия просверлены, необходимо достать петлю провода, которая была оставлена для крепления спота. Если такие петли не были выполнены или проводка под каждый точечный светильник не подведена, то необходимо протянуть кабель к ним. Протягивание провода необходимо начинать с крайнего светильника, постепенно перемещаясь далее по линии их монтажа. Это можно сделать при помощи крюка, который изготавливается из прочной проволоки.
Суть последовательного подключения
Сводится к минимальному количеству проводов, но схема применима для подключения 5 — 7 точечных светильников. Больше не получится. В простоте собственно и кроется минус с каждым дополнительным осветительным прибором уменьшается отдача света.
А, если перегорела одна лампочка, тогда вся система прекращает работу, поскольку разрывается цепь. Чтобы выполнить ремонт, требуется проверка каждой, поскольку проблема, может быть, не в одном элементе последовательной цепочки.
Как это выглядит? Схема базируется на последовательном движении фазы ко всем светильникам к выходу завершающего идёт ноль. Это чётко видно на схеме распределительной коробки с добавлением выключателя подробно проиллюстрированной на рисунке ниже.
В процессе монтажа, необходимо внимательно всё подключить. К выключателю идёт фаза, которая потом отходит на светильники. Ноль либо нейтраль обязательно подаётся на последний светильник
Это важно сделать правильно, чтобы схема работала надёжно и безопасно.
В случае трёхжильной проводки, кроме, нуля, фазы используется ещё заземление в виде специального провода. Он подаётся напрямую от «земляной» части колодки для индивидуальной передачи к каждому светильнику и соответствующей клемме
Для упрощения допускается эксплуатация «земли» от соседней розетки или выключателя.
Но стоит учитывать, что этот вариант подключения на практике используется крайне редко.
Инструкция по монтажу светодиодной ленты
Монтаж светильников не ограничивается исключительно точечными изделиями или люстрами. Разнообразить подсветку помещения помогают светодиодные ленты с ЛЕД-лампами. Ленты крепят по периметру потолка или в произвольном порядке, чаще всего располагают такие светильники в межпотолочном пространстве, что позволяет эффектно подсветить натянутое полотно.
Устанавливаются ленты непосредственно на плиту перекрытия (в этом случае потребуется очистить поверхность плиты, обработать ее грунтовкой и после этого наклеить полосы, используя двухсторонний скотч) или по периметру потолка на поверхности стены.
При монтаже светодиодной ленты в пространстве между натяжным полотном и плитой перекрытия, следует обращать внимание на возможные помехи прохождения света. Для сращивания кусков ленты используются специальные коннектора, но можно самостоятельно добавлять светодиодные лампочки, выполняя соединение с помощью паяльника
Для сращивания кусков ленты используются специальные коннектора, но можно самостоятельно добавлять светодиодные лампочки, выполняя соединение с помощью паяльника.
Помимо перечисленных способов монтажа светодиодной ленты, в настоящее время все чаще применяются специальные профили, в которых размещаются светодиоды. Эти профили легко монтируются в любом направлении, создавая эффектные световые картины.
Точечные светильники
Точечные (накладные и встроенные) светильники — неотъемлемая часть современного жилого пространства. Правильное освещение способно подчеркнуть красоту интерьера и скрыть его недостатки. Технически грамотно расположенные светильники создают комфортную для глаз обстановку.
Натяжной потолок с точечными светильниками
Точечные светильники лучше всего подходят для дополнительного освещения больших комнат, таких как гостиные, спальни, детские комнаты, столовые. В качестве основного освещения они хороши для небольших помещений — ванных, туалетов, гардеробных комнат и коридоров. В малых помещениях точечные источники равномерно распределяют свет по всей площади потолка. Это позволяет одинаково осветить все части комнаты.
Электрическое оборудование, необходимое для подключения ламп, занимает определенную часть пространства дома. Размер ниши над натяжными потолками зависит от типа светильника. Если монтируют проводку под галогенные либо люминесцентные лампы, натяжной потолок размещают примерно на 8-12 см ниже основного, для светодиодных точечных светильников — на 6 см.
Так как коридор и прихожая являются проходной частью квартиры или дома, то заниженный потолок не будет бросаться в глаза. В просторных прихожих в качестве основного освещения можно установить небольшую люстру, а в качестве дополнительного источника света — встроенные светильники.
Если в комнате включены только точечные светильники, создается спокойная, умиротворенная обстановка с мягким приглушенным светом. Если дизайнер хочет подчеркнуть разные уровни натяжного потолка и украсить его выступающую часть, то следует сначала выбрать люстру, а под нее подбирать точечные светильники.
Цены на встраиваемые светильники
встраиваемые светильники
Встроенные точечные светильники для натяжных потолков
Точечные светильники могут быть поворотными и неповоротными. Поворачивающиеся плафоны призваны направить свет только на определенную зону – письменный стол, участок кухонного стола или на стену, чтобы выгодно показать ее текстуру.
По степени защиты от влаги эти электроприборы делятся на влагозащитные светильники и светильники для сухих помещений. Выбор защищенных от влаги электроприборов очень важен, если их предстоит устанавливать в ванных комнатах, туалетах и в подвальных помещениях.
На рынке осветительных приборов можно увидеть сотни видов точечных светильников. Они выполнены из самых разнообразных материалов — стекла, гипса, алюминия, хрусталя, пластика. Плафоны украшают витражными стеклянными накладками, стразами, резными деревянными элементами, металлическими ажурными деталями. Если же по задумке дизайнера светильник должен быть скрытым или малозаметным, можно выбрать самый минималистичный вариант (белый светильник с таким же белым кольцом вокруг).
Монтаж точечных светильников в натяжной потолок
Интересны и очень красивы хрустальные точечные светильники. Они могут рассеивать свет, создавая на потолке и стенах лучи и узоры. Эти электроприборы оформляются в разных стилях. У светильников в стиле модерн форма декоративных элементов геометрическая, квадратная или прямоугольная, в моделях классического стиля можно увидеть свисающие детали из стекла либо хрусталя. Модели в стиле «флористика» сочетают в себе комбинации стеклянных листьев, бутонов и лепестков. Особенно красивы хрустальные светильники со встроенными по краям либо внутри светодиодами.
Хрустальный светильник не будет отбрасывать блики, если в него вставлена лампа с матовым покрытием. По этой же причине в него не рекомендуется ставить и люминесцентные источники света. Идеальным выбором в этой ситуации будут светодиоды.
Расстояние от проводки до потолка
Четких требований, регламентирующих расстояние от кабеля до ПВХ-пленки нет. Оптимальная дистанция подбирается с учетом ряда факторов:
- общей высоты потолков;
- способа монтажа разводки;
- вида крепежного профиля;
- мощности кабелей и осветительных приборов;
- высоты софитов;
- качества ПВХ-пленки;
- уровня перепада плит перекрытия.
Также при планировании проводки нужно учитывать особенности ПВХ-потолков. Так, если пленка имеет шов, то осветительный прибор не должен находиться вблизи шва, расстояние до стыка должно быть не менее 15 см.
Дистанция от стены до источника света должно быть более 20 см.
