Применение конденсатора
Негативной стороной использования резистора для уменьшения тока при включении в цепь 220 В светодиода является довольно существенное рассеивание мощности. Эта проблема становится заметной при нагрузке с большим током потребления. Решением является схема подключения светодиода к 220 В, где реализуется интеграция неполярного конденсатора вместо резистора. Сопротивление конденсаторов имеет реактивный характер, что исключает рассеивание мощности.
Подключение конденсатора в схему светодиода с целью токоограничения имеет один нюанс, который может привести к выходу из строя светового диода, — сохранение накопленного заряда после отключения питания сети. Из-за этого в схему с неполярным конденсатором добавляют:
- два резистора;
- диод, подключённый параллельно светодиоду, но в обратном направлении.
Эти способы подключения применимы к маломощным светодиодам, которые используются для индикации или подсветки. Подключение мощных диодных элементов, предназначенных для светодиодных ламп освещения, осуществляется схемами с использованием спецблоков питания (драйверов).
Как подключить светодиодную ленту на 220 вольт
Нередко в быту вместо крупного прибора, который может выступать светильником, предпочитают установить подсветку. Для нее лучше всего использовать готовые светодиодные ленты. Монтаж очень прост, так как установщику нужно лишь следовать инструкции: все составляющие подсоединения при монтаже используют уже в готовом виде.
- Светодиодная лента – ряд последовательно закрепленных светодиодов. К блоку питания они присоединяются параллельно, друг к другу лучше монтировать платы тоже параллельно.
- Для начала определяют плюс и минус блок питания. Обычно красный шнур – это плюс, а синий или черный – минус. Если шнур отсутствует, подключение производят через маркированные зажимы.
- Лучше всего подсоединить ленту пайкой. В определенных случаях удобней использовать коннекторы. При монтаже требуется лишь отодвинуть зажимную пластину, насадить коннектор на край ленты и сдвинуть зажим назад. Затем провод от коннектора подсоединяют к блоку.
Если предполагается монтаж цветной ленты, схема будет включать контроллер, отвечающей за включение и отключение отдельных светодиодов.
Основные способы подключения
Так как светодиодные светильники имеют разный угол обзора, то их обычно подключают по разным схемам. Выбор схемы подключения зависит прежде всего от:
- способа крепления;
- угла освещения светодиода;
- количества светильников в помещении.
Всего схем подключения три:
- последовательная;
- параллельная;
- лучевая.
Последовательная схема
Последовательная схема подключения светодиодных светильников проста и используется, если нет особых требований к дизайну освещения. Преимущество — экономия кабеля и простота монтажа. Все лампы подключаются по цепочке одна за другой. Однако если один из светильников выйдет из строя, погаснет все цепочка. Чтобы обнаружить неполадку, нужно будет проверять каждый из них.
Последовательная схема подключения лампы.
В одной цепи допускается соединение не больше 6 светильников или лампочек. В противном случае их яркость будет снижаться из-за роста общего сопротивления цепи.
Параллельная схема
Параллельная схема позволяет подключить светодиодный светильник каждый по отдельности. Для светильников на 12 В потребуется установка нескольких диммеров или одного на всю параллельную схему.
При схеме от выключателя тянется общий кабель, который имеет ответвление к каждой лампочке. Если один из светильников выйдет из строя, то он потухнет, не задев всю систему освещения. Неисправный прибор будет виден сразу и его можно будет быстро заменить.
Схема параллельного подключения
Этот способ более трудоемкий и требует большего количества кабеля. Однако такая схема рассчитана прежде всего на помещения с большой площадью. При таком подключении яркость света не будет зависеть от количества лампочек.
Совет! При выборе кабеля для подключения важно, чтобы в маркировке присутствовала аббревиатура «НГ», свидетельствующая о негорючести провода, т.к. при подключении большого количества лампочек повышается риск пожароопасности
Лучевая схема
Лучевая схема подключения светодиодной лампы используется для подключения лампочек в люстрах. Она напоминает собой параллельный способ. В этой схеме кабель идет от выключателя к распределительной розетке или узлу, от которого отходят отдельные ответвления или лучи к каждой лампочке.
Если один из светодиодов перегорит, то остальные будут светиться, т.к. к каждому ведет отдельный провод.
Главным минусом этого способа подключения является трудоемкость. При использовании способа в помещении с большой площадью возможен такой прием: центральный кабель тянется в центр зала, а от него отходят лучи к каждому светильнику.
Лучевой способ подключения
Схема подключения светодиодной лампы прямого включения 220В
После удаления ПРА светильники должны выглядеть примерно как на фото ниже (переделан светильник на две лампы длиной 1200 мм). Для соединения контактов используйте клеммы.
Светильник люминесцентный типо Арктика 2х36 1200мм в разобранном виде с обратной стороны после удаления всех элементов ПРА для подключения светодиодных ламп на 220В.
2. Подключением ламп на AC 110V:
Второй вариант подразумевает, что в схеме остается электромагнитный балласт, удаляется только стартер, такие светодиодные лампы рассчитаны на подачу напряжения 110 В. При таком подключении потребляемая мощность светильника складывается из суммарной мощности светодиодных ламп и мощности, потребляемой оставшейся ПРА. В этом варианте электроэнергии будет потребляться больше, чем в первом, а значит эффект экономии будет меньше. Кроме того, необходимо предварительно точно определить, какой тип ПРА установлен в светильниках.
Порядок действий:
- Обесточьте светильник, чтобы избежать поражения электрическим током.
- Удалите люминесцентные лампы.
- Удалите стартеры, оставьте балласт (или замените стартеры на специальные для светодиодных ламп).
- Вставьте светодиодные лампы
- Включите электропитание.
Поворотный цоколь
На что еще следует обратить внимание:. В светильниках бывают по-разному установлены патроны: горизонтально, вертикально, а иногда и под углом
Поскольку люминесцентные лампы светят на 360°, то для них неважно, как устанавливать лампу в патрон. Но светодиодные лампы имеют направленный световой поток, поэтому следует обращать внимание на расположение прорези под патрон в цоколе лампы, иначе может оказаться, что светодиодная лампа светит не вниз, а вбок
Наиболее универсальным в этом случае оказывается поворотный цоколь: он подходит к любым светильникам
В светильниках бывают по-разному установлены патроны: горизонтально, вертикально, а иногда и под углом
Поскольку люминесцентные лампы светят на 360°, то для них неважно, как устанавливать лампу в патрон
Но светодиодные лампы имеют направленный световой поток, поэтому следует обращать внимание на расположение прорези под патрон в цоколе лампы, иначе может оказаться, что светодиодная лампа светит не вниз, а вбок. Наиболее универсальным в этом случае оказывается поворотный цоколь: он подходит к любым светильникам
Цоколи светодиодных ламп: а) не поворотный б) поворотный.
Надеемся, что наша инструкция помогла Вам правильно выбрать и подключить светодиодные лампы, и сейчас Вы в полной мере используете все преимущества современного светодиодного освещения.
Переделка светильника с электронным ПРА
Если модель осветителя более современная – электронный ПРА дроссель и нет стартера – придется приложить усилия и изменить схему подключения светодиодных трубок. Составляющие светильника до замены:
- дроссель;
- провода;
- колодки-патроны, расположенные по обоим бокам корпуса.
От дросселя избавляемся в первую очередь, т.к. без этого элемента конструкция станет легче. Откручиваете крепление и отсоединяете провода питания. Воспользуйтесь для этого отверткой с узким наконечником или пассатижами.
Главное – подключить 220 В на концы трубки: фазу подать на один конец, а ноль – на другой.
У светодиодов есть особенность – 2 контакта на цоколе в виде штырьков соединены между собой жестко. А у люминесцентных трубок контакты соединяются нитью накала, которая при раскалении зажигает пары ртути.
В осветительных приборах с электронным ПРА не используется нить накала, и между контактами пробивается импульс напряжения.
Между контактами с жестким соединением не так просто подать 220 В.
Чтобы убедиться в правильной подаче напряжения, вооружитесь мультиметром. Настройте прибор на режим измерения сопротивления, дотроньтесь измерительными щупами до двух контактов и сделайте замеры. Табло мультиметра должно показать нулевое значение или близкое к нему.
У ЛЭД светильников между выводящим контактами находится нить накала, у которой есть свое сопротивление. После подачи напряжения через нее нить накаляется и приводит лампу в работу. Дальнейшее подключение светодиодной лампы рекомендуется делать 2 методами:
- без демонтажа патронов;
- с демонтажем и установкой перемычек между контактами.
Виды светильников для безопасного подключения
Существует большое разнообразие видов осветительных устройств. Коротко охарактеризовать их стоит так:
- потолочные. Могут быть встроенными в потолок, а могут служить в качестве обычного навесного светильника;
- настенные (бра). Крепятся к стене, имеют в комплекте все необходимые детали. Отличаются удобством, практичностью и мобильностью. Мобильность заключается в том, что бра можно просто отключить с розетки и перенести в другую комнату;
- напольные. Аналогично потолочным, но встроить их куда сложнее. Чаще используется в торговых центрах, элитных офисах и домах, где еще на этапе проведения капитального ремонта
подобная система была предусмотрена.
Напольное освещение отличается тем, что в отличие от большинства других типов, эти лампы не могут использоваться в качестве основного источника света, а только в виде вспомогательного.
Подключение светильников зависит от следующих параметров люстры:
- количество лампочек (при 4 лампочках их, как правило разделяют на группы и снабжают каждую группу отдельным выключателем);
- видом патронов;
- типом цоколя;
- мощность светильника важна для его подключения.
Установка выключателей
Одно из основных правил в установке любого типа выключателя, освещения или автоматического — он всегда ставится на фазовый провод. Казалось бы, какая разница — ведь, если установить выключатель на нулевой проводник, все равно цепь окажется разомкнутой и свет погаснет.
Разница есть. Допустим, выключатель установлен на нулевой проводник. Лампочка в светильнике перегорела, и ее понадобилось заменить. Первый ваш шаг — щелкнуть выключателем, разъединяя цепь, и спокойно вывинчивать неисправную лампочку в полной уверенности, что тока в цепи нет (лампочка-то не горит). Однако при разорванной цепи на ноле напряжение в фазовом проводе никуда не делось. Случайно прикоснувшись к фазовому контакту в патроне, человек моментально становится свежеиспеченным нолем, то есть его бьет током. Если произошел контакт ТПЖ с корпусом светильника в результате поломки, то прикосновение к такому прибору может стать последним.
Для аналогии можно привести пример с водопроводной трубой: перекрыв кран, горе-водопроводчик начинает сверлить трубу до крана, а не после. В результате этого из трубы ударит фонтан воды, хотя из крана не выльется ни капли.
Соединение проводов внутри распределительной коробки, когда питание розеток и освещения идет от одного общего кабеля
К выключателю всегда подходит один провод, который замыкается и размыкается внутри выключателя. Со стороны кажется, что провода два. Объяснить это просто — фазовый проводник образует петлю, которая опускается или поднимается к выключателю. На вершине петля режется и концы разъединенного провода соединяются с контактами выключателя. Теперь, щелкнув клавишей, можно соединить и разъединить цепь. Жил становится 3, если выключатель двухклавишный. По одному проводнику подходит ток, а по двум — выходит. Одной клавишей разрывается одна линия, в то время как вторая работает. Соответственно, у трехклавишного выключателя будет 4 жилы — 1 на вход и 3 на выход.
Для примера можно показать, как происходит монтаж проводов в люстре с несколькими лампочками. Допустим, в светильнике 5 лампочек. Требуется установить двухклавишный выключатель, чтобы при нажатии одной клавиши загорались 3 лампочки, при нажатии второй — 2. Практически в каждой люстре в чаше есть колодка, через которую соединяются провода. В эту колодку с одной стороны вставляется фазовый провод, с другого конца — кабель, который разветвляется на 3 — по числу подключаемых патронов. Точно так же подключается и второй фазовый проводник, только он разветвляется на 2 провода. Нулевой провод 1, и он, присоединяясь ко второму контакту патрона, объединяется в выходящий проводник. Чтобы не вылущивать отдельные жилы из внешней оболочки, для подведения и отвода тока к выключателю используется обычный двужильный провод, к двухклавишному — трехжильный и т. д.
Схема подключения люстры с 5 лампочками и двухклавишным выключателем: 0 — ноль; ф — фаза; 1 — люстра; 2 — коробка соединений; 3 — двухклавишный выключатель; 4 — соединительные клеммы
Если устанавливать в качестве выключателя диммер, то первое, на что стоит обратить внимание, — это на какую мощность он рассчитан. Если на диммере есть надпись 300 Вт, значит, он рассчитан на люстру из 5 лампочек по 60 Вт каждая
Есть устройства для домашнего использования с мощностью и 1000 Вт. При помощи такого светорегулятора можно менять уровень освещения в нескольких комнатах сразу. Устанавливается диммер точно так же, как и обычный выключатель. Единственное отличие — на контактах светорегулятора есть обозначение, какой именно провод подключать к тому или иному контакту. От этого зависит корректность его работы. Контакт для входящего провода обозначается латинской буквой «L».
Пример использования проходных выключателей (переключателей)
Последовательное и параллельное подключение двух и более источников света
Для того чтобы подключить самую простую лампочку накаливания, как в принципе и любую другую, нужно подключить её один контакт к фазе, а другой к нулю, самому распространённому в бытовых условиях стран СНГ переменному напряжению 220 вольт.
Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.
Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.
При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.
Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.
Подключение лампы на один выключатель или на несколько
Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.
Интереснее является подключение так называемого проходного выключателя.
Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света. При таком подключении фаза тоже проходит через выключатели.
Усовершенствование освещения путём установки датчика движения
Главная функция установки датчика движения и подключения его к системе освещения, это автоматическое включение освещения без нажатия на клавишу выключателя освещения. То есть человек зашел помещение или в зону срабатывания датчика и свет включился, после ухода свет самостоятельно (автоматически) выключился. При выборе датчика движения необходимо в первую очередь учесть максимальную мощность ламп освещения.
Схема подключения датчика движения тоже не вызывает особых сложностей. Её можно устанавливать как с выключателем, так и без него. Просто при включении контакта выключателя датчик движения выводится из сети освещения, и осветительный прибор включается напрямую без датчика.
В любом случае работая с напряжением обязательно выполнять требования техники безопасности, а в частности:
- проверять наличие и отсутствие напряжения на токоведущих элементах, к которым человек дотрагивается при монтаже;
- автоматы питания освещения должны быть под замком;
- работы производить исправным инструментом.
Безопасность при подключении
При подключении светодиодов к сети 220 В обратите внимание, что выключатель освещения полностью отключает фазные провода. Ноль является общим для всей комнаты
Во многих случаях электросеть не имеет заземляющего проводника, поэтому нейтральный проводник с постоянным напряжением на землю опасен.
По этой причине при подключении к электросети рекомендуется отсоединять как нулевой, так и фазный кабели, используя специальную автоматику для предотвращения поражения электрическим током.
Основной нюанс построения схемы подключения светодиодных ламп к сети 220 В связан с выбором подходящего резистора или конденсаторного диммерного выключателя. Переменный ток в розетке может оказывать разрушительное воздействие на все полупроводники, которые проводят электричество только в одном направлении. Благодаря интеллектуальному ограничению амплитуды тока и расчету правильного запаса демпфирования, схема полностью защищена от износа и коротких замыканий, что гарантирует долговечность и надежность.
Работа с патроном
Поскольку световой поток люминесцентных ламп распространяется во все стороны (на 360 градусов), то не имеет значения, в какую сторону будет направлен источник и его патрон. Однако при переходе на светодиодные изделия, характеризующиеся направленным светом, может произойти ситуация, когда потолочный светильник светит не вниз, а в сторону. Наиболее простым решением в таких ситуациях может стать применение цоколей поворотного типа, которые можно развернуть на 90 градусов.
Светодиодная лампа с поворотным цоколем
Сегодня переход на светодиодные источники света как никогда актуален. Даже самые дешевые лампы данного типа потребляют как минимум на 50% меньше электроэнергии, имеют более продолжительный срок эксплуатации, экологически и электрически безопасны. Если вы не разбираетесь в основных принципах электрики, безусловно, будет намного проще приобрести готовый светодиодный светильник, который полностью окупит себя уже через один год.
Отличия в работе
При возможном внешнем сходстве источников освещения формата T8 люминесцентные и светодиодные лампы работают по разным принципам. Флуоресцентный источник света представляет собой стеклянную колбу, заполненную парами ртути. При подаче высокочастотного напряжения на электроды ионы ртути излучают свет в ультрафиолетовом диапазоне. Чтобы преобразовать ультрафиолетовое свечение в видимый глазу спектр, на внутреннюю поверхность стеклянной колбы напыляется специальный люминофор, светящийся под действием УФ-лучей в видимом диапазоне. Жесткий ультрафиолет при этом не пропускается. Для запуска газоразрядки необходим дроссель со стартером.
LED-элемент светится за счет прохождения тока малой мощности через кристалл в заданном производителем диапазоне свечения, преимущественно в холодных тонах от 5000 до 10 000 Кельвинов. Для запуска светодиодной лампы от сети 220 В требуется драйвер или ЭПРА — электронное пускорегулирующее устройство.
Установка светильника в трек
После подключения проводов нужно установить сам светильник. С одной стороны у него расположена лампочка с линзой рассеивания. С другой – один или два зажима.
Чаще всего применяются светодиодные лампочки, но встречаются и с обычными лампами накаливания.
Также многие модели позволяют менять линзу. Процесс замены очень простой.
Благодаря разным линзам вы можете делать освещение более рассеянным, либо сфокусированным. Встречаются углы рассеивания 15,30,50 градусов и т.п.
Переходим к контактным зажимам. Для того, чтобы установить светильник на трек, вовсе не обязательно насаживать его на шину как на шампур, заводя во внутрь только с одного конца.
Они могут монтироваться независимо в любую точку системы. Для этого поворачиваете зажим в положение off (параллельно треку).
Заводите светильник во внутрь шины, выбираете нужное расположение и обратно прокручиваете зажим на 90 градусов.
Фиксация может осуществляться как одним единственным зажимом, так и двумя. Главное что принцип подключения одинаков.
Контакты сначала ставятся параллельно и отжимается фиксирующая планка, а затем все возвращается на свои места. При каждом повороте происходит выдвижение контактных площадок.
На этом собственно и все. Трековый светильник готов к эксплуатации. Остается подать напряжение питания и отрегулировать угол падения света.
Для того, чтобы переместить трековый светильник по рельсе в другое место, поворачиваете зажимы и продвигаете его куда нужно. Делать это все же лучше с отключением питания, но многие перемещают светоточки прямо под напряжением.
Благодаря такому подключению, не нужно тянуть дополнительные провода, штробить стены или уродовать их пластиковыми кабельными каналами. Вы вольны выбирать любую точку освещения, и ограничены при этом только длиной самого трека.
Драйвер для питания

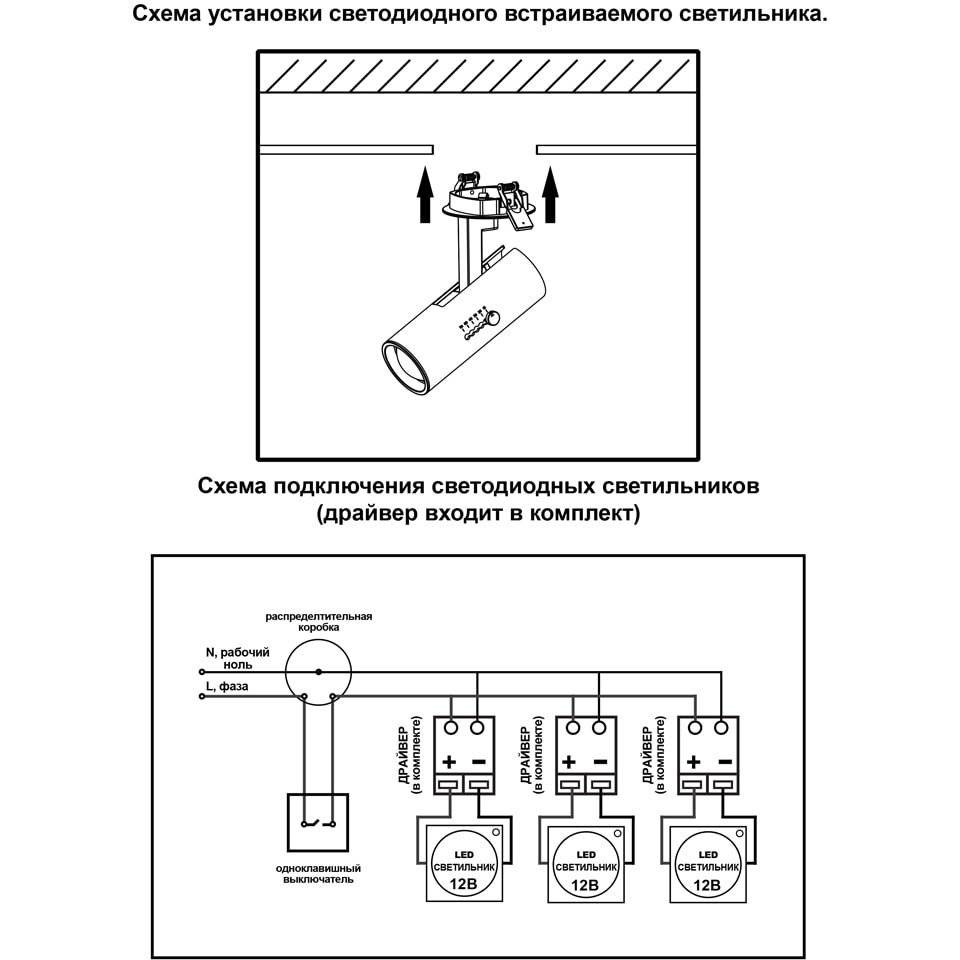

В домашних условиях чаще всего применяются небольшие экземпляры встраиваемые в потолок. Они могут быть прямоугольной, квадратной или круглой формы.
В комплекте с ними всегда должен идти драйвер. Причем он может быть как внешний, в виде отдельной коробочки.
Так и внутренний, изначально встроенный в корпус.
Старайтесь выбирать импульсные драйверы, которые идут с расчетом на довольно широкий диапазон входных напряжений – от 85 до 265В.
Это означает, что во всех этих значениях, светильник будет справляться со своей задачей на отлично. А еще импульсный драйвер должен избавить вас от пульсаций.
По правилам, разрешенный коэффициент пульсаций может достигать 10-20%. А в световых панелях он не будет превышать 1-2%.
Схемы подключения светодиода к 220В
Полупроводник пропускает ток только в одном направлении. Однако в сети в 220В имеется переменный ток, где с частотой в 50 Гц направление тока меняется. Чтобы компенсировать этот эффект и подключить светодиодную лампу, требуется выпрямитель какого-либо типа, способный погасить обратное напряжение.
В таком качестве выступает резистор, конденсатор, выпрямительный мост. Соответственно, подключить светодиод к сети в 220 Вольт можно несколькими способами. Чаще всего в быту используется схема с резистором, поскольку такой способ прост в монтаже и доступен по стоимости.
Как подключить светодиодный светильник последовательным способом
Такое подсоединение выполняется очень легко и вполне годится для бытовых светодиодных приборов и сети в 220 Вольт.
- Для начала рассчитывают требуемую мощность резистора и учитывают необходимость в защите от обратного напряжения. Теоретически при подсоединении светодиода, мощностью, например, в 3 Вольта, «избыток» в 217 Вольт оседает на резисторе. Однако на деле обратная полуволна в этом случае подается на светодиод, а не на резистор, а так как обратное напряжение у полупроводников невелико – до 30 Вольт, прибор быстро выходит из строя.
- Все элементы цепи – резистор, диод защиты и светодиод подключаются последовательно.
Важно! В схеме следует установить резистор мощностью не менее 2 Вт, так как устройство здесь заметно нагревается
Как подключить светодиодный светильник к 220В параллельным способом
Подсоединить светодиодный светильник можно и параллельно. Такая схема более надежна, хотя не исключает эффект мерцания.
- Индикаторный диод подключают параллельно светодиоду. Диод должен иметь обратное включение. При первой полуволне работает индикаторный диод, при второй – светодиод. Напряжение, падающее на последний, не превышает 1 Вольт, что делает такую схему более долговечной.
- Мощность резистора и здесь должна быть избыточной – он нагревается.
Снизить эффект мерцания позволяет параллельная установка 2 светодиодов. При подсоединении к сети в 220В при одной полуволне включается 1 светодиод, при второй – параллельный ему. При таком расположении оба элемента в нужной степени защищены от избыточного обратного напряжения.
Важно! Окончательно от эффекта мерцания и в этом случае избавиться нельзя
Схема включения светодиода в сеть 220 вольт лучевым соединением
Запитать светодиод от сети 220В таким способом – лучший вариант, так как метод предупреждает излишний нагрев всех деталей цепи и исключает заметные для глаза мерцания. Кроме того, цепь, включающая конденсатор, потребляет меньше тока. Минус схемы – подключение светодиодных ламп требует больше времени и подразумевает цепь из большого количества элементов.
- Вместо резистора основную нагрузку по выпрямлению тока берет на себя конденсатор. Использовать необходимо пленочное устройство – электролит не годится. Рассчитано на напряжение как минимум в 250 Вольт, а лучше в 400 Вольт.
- Параллельно конденсатору в цепь включают резистор. Его задача – разряд конденсатора после того, как светильник отключают от сети в 220 Вольт.
- Параллельно светодиоду подсоединяют диодный мост – его можно приобрести готовым, а можно самостоятельно сделать из 4 диодов с подходящими характеристиками. Максимальная сила тока моста должна быть выше, чем аналогичный показатель у светодиода. Возможное обратное напряжение – не менее 400 Вольт. Мост подсоединяется в обратном направлении по сравнению со светодиодным элементом.
- Последовательно конденсатору в цепь вставляют еще один резистор – токоограничительный. Его цель – защитить схему от случайных скачков напряжения в сети на 220 Вольт.
В такой схеме все элементы нагреваются незначительно, что обеспечивает высокую долговечность и надежность.
Схема шунтирования светодиода обычным диодом
Необходимость шунтирования доказана практикой. Теоретическая схема подключения светодиода без дополнительного элемента оказывается несостоятельной.
Рабочая схема включает индикаторный обычный диод с той же полярностью, что и светодиодное устройство. При этом излишне высокое напряжение обратной волны оседает на диодном элементе, а остаточное напряжение светодиод пробить уже не может. Диод монтируют между резистором и светодиодом.
