Подключение стабилизатора напряжения в частном доме

Ошибки подключения

1

У вас может быть все идеально подключено и соблюдена схема, но стабилизатор будет постоянно греться и отключаться, либо на его табло выскакивать ошибки.

О том, где можно, а где ни в коем случае нельзя располагать данный прибор подробно читайте в статье ”Где устанавливать стабилизатор напряжения в доме”.

2

Безусловно, данный пункт и ошибкой то трудно назвать. Тем более 90% потребителей именно так и делают.

Однако, этот выключатель может реально спасти ваш прибор от выхода из строя.

Сначала вы отключаете автоматы на панели стабика.

Потом сам переключатель переводите в положение ТРАНЗИТ или БАЙПАС.

И только затем снова включаете автоматы.

Многие забывают об этом и делают переключение под нагрузкой. Что в итоге приводит к поломкам.

С 3-х позиционным автоматом такое исключено. Вы автоматически переключаете напряжение, без каких либо манипуляций на стабилизаторе. И все это одной клавишей!

Никакой последовательности запоминать не нужно. Так что данную процедуру можно смело доверять любому члену семьи.

3

Вы можете выбирать меньшее сечение, только когда запитываете отдельные электроприемники.

Если же у вас на стабилизаторе сидит весь дом, то будьте добры соблюдать параметры по вводу согласно всей общедомовой нагрузке.

4

Почему-то многие забывают, что зачастую через стабилизатор проходит вся нагрузка вашего дома. Ровно такая же как и на вводом автомате.

При этом в электрощите все провода обжаты, даже на выключателях освещения с минимальными токами, а вот на клеммниках стабилизатора или его автоматах, постоянно можно встретить голый провод просто поджатый винтом.

Поэтому не скупитесь, и заранее вместе с аппаратом приобретайте соответствующие наконечники.

5

Иногда после подключения стабилизатора, начинает выбивать вводной автомат. При этом без стабилизатора, все нормально и ничего не отключается.

Многие сразу грешат на неправильную схему подключения или дефект аппарата. Везут его на гарантийный ремонт и т.п.

А причина может быть совсем в другом. Если у вас через чур низкое напряжение 150-160В, то при его повышении до стандартных 220-230В, ток в сети значительно вырастет.

Отсюда и все проблемы

Обращайте на это внимание, прежде чем нести его обратно в магазин

Источники – https://cable.ru, Кабель.РФ

Общие организационные вопросы: что обсуждать с поставщиком электроэнергии

Приступать к обсуждению возникших проблем следует только после того, как окончательно стало ясно, что у владельца здания все выполнено надежно и его вины нет.

Это же должны подтвердить соседи, у которых не решены аналогичные вопросы. Действовать лучше сообща. Обращаться следует в различные инстанции власти с письменными заявлениями, но начать необходимо с поставщика. Он в первую очередь должен обеспечить качество подводимой электроэнергии.

Однако, как показано выше, этот процесс, скорее всего, растянется на длительный срок. Владельцу дома до его решения придется принимать самостоятельные меры.

Типы стабилизаторов напряжения

По принципу действия производители оборудования выпускают модели, совмещающие трансформацию электроэнергии с механизмами сервопривода, релейного управления, применения полупроводниковых технологий.

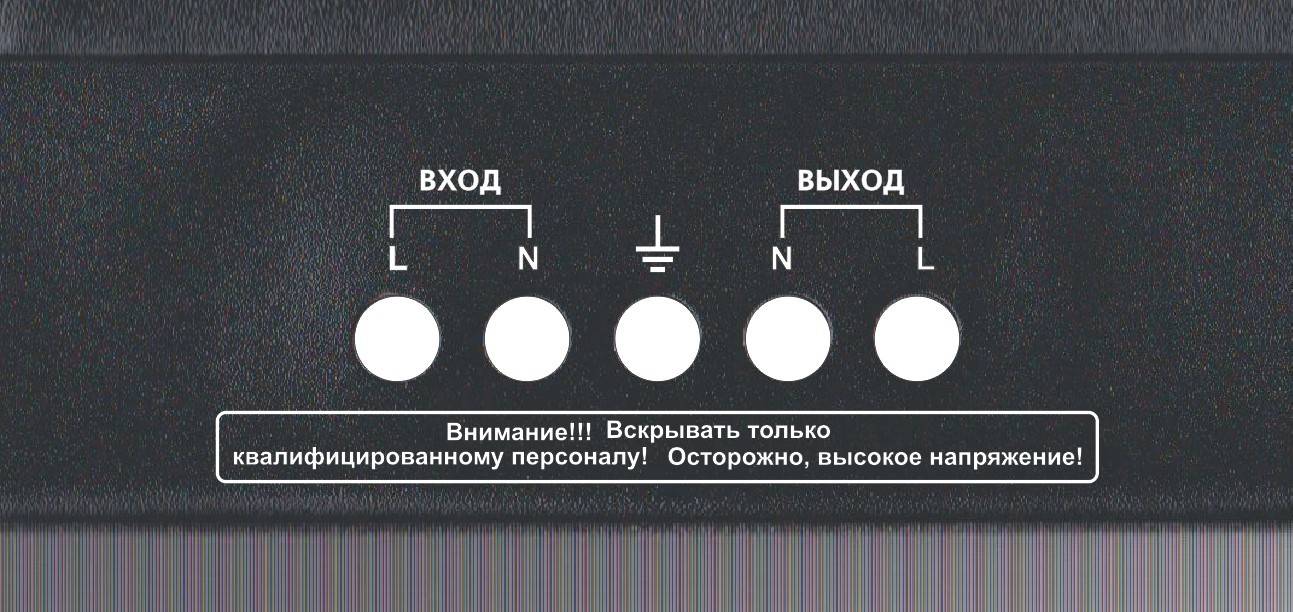

Клеммные вывода

В зависимости от своего назначения и устройства стабилизаторы могут иметь разнообразные способы подключения питающих цепей и нагрузок. На картинке показаны два распространенных варианта выполнения клеммников для однофазных моделей.

В схеме с защитным нулем РЕ-проводник подключают на среднюю клемму. Рабочие ноли подходят на соседние выводы, а фазные провода коммутируются на крайних позициях. Для подключения входных цепей используется левая половина, а на правую часть монтируются выходные цепи.

Такая компоновка напоминает алгоритм нашего письма и чтения: слева направо, поэтому она легко запоминается.

Для схем без защитного нуля клеммник упрощается: на нем обычно рабочий ноль объединен внутри корпуса, а для подключения цепей оставлено всего три контакта:

фазы питающей цепи;

общего рабочего нуля;

выходящей из стабилизатора фазы.

На самых простых и маломощных моделях входные цепи могут подключаться шнуром с вилкой, а для подсоединения потребителей используются розетки прямо на корпусе прибора.

Однако, перечисленные закономерности не являются обязательными правилами и на каждом приборе могут быть применены какие-то специфические особенности, которые производитель оговаривает в технической документации.

Особую внимательность при подключении проводов следует проявлять при работе с трехфазными стабилизаторами напряжения.

Выбор места

Выходная мощность стабилизатора определяет его размеры. Небольшие мобильные устройства можно поставить на стол около работающей электронной аппаратуры. Другие, более габаритные конструкции требуют стационарной установки на стене, в нише или на полу.

Работающий трансформатор нагревается. Тепло от него требуется отводить. Поэтому располагать стабилизатор напряжения необходимо так, чтобы все его вентиляционные отверстия были свободными для обеспечения максимального воздухообмена внутри корпуса для отвода тепла.

Влажный воздух, пыль, близкое соседство с горючими, легковоспламеняющимися жидкостями, повышенная температура негативно сказываются на рабочих характеристиках всех электрических устройств. Влияние этих вредных факторов необходимо учесть и избегать расположения стабилизатора в сыром подвале, гараже, неотапливаемом чердачном помещении.

На выбор места влияет протяженность кабельных магистралей для подвода питания и подключения нагрузок. Оптимальным может быть расположение стабилизатора около вводного распределительного щитка в квартиру или дом.

Электромеханические стабилизаторы напряжения (сервоприводные)

Принцип работы

Главные детали в данных стабилизаторах — автотрансформатор и электромеханический переключатель, сервопривод.

Сервопривод представляет из себя бегунок, который движется по по виткам трансформатора и снимает с них нужное напряжение.

Недостатки

• низкая надёжность
• небольшой срок службы
• низкая скорость реакции на изменение напряжения
• шум при переключении

В качестве съёмного бегунка используют угольные щётки, поэтому срок службы и надёжность оставляют желать лучшего.

Во время работы слышен характерны звук искрения в щёточном механизме.

Скорость реакции примерно, 1 с на 10% изменения напряжения от номинала, поэтому при больших и резких скачках, например, работе сварочного аппарата, данный тип СН не сможет корректно стабилизировать напряжение.

Основные неисправности механических СН — залипание сервоприводного механизма и истирание бегунка-щётки.

Преимущества

• низкая стоимость
• точность регулирования
• не вносит искажений на выходе

Сервоприводный двигатель отрабатывает колебания напряжения, с точностью 2-3%.

Стоит отметить, что сейчас появились роликовые механические СН, в которых вместо угольной щётки используется подвижный ролик — долговечность и надёжность таких стабилизаторов на порядок выше.

Инструкция по подключению в щитке

Первым делом монтируете в электрощитке, сразу после вводного автомата трехпозиционный переключатель.

в первом положении, когда язычок поднят вверх, напряжение будет подаваться в дом напрямую с электросети, без задействования стабилизатора

Вдруг он у вас вышел из строя или нужно провести какие либо ревизионные работы. Не будете же каждый раз откидывать провода и обесточивать всю квартиру.

во втором положении II (язычок автомата смотрит вниз) – эл.снабжение будет идти через стабилизатор

положение «0» – все электроприборы отключены, как от стабилизатора, так и от внешней сети

Выбираете место установки стабилизатора напряжения. Ставить где попало его тоже нельзя. Существуют определенные правила, которых следует придерживаться.

Прокладываете от щитка до этого места два кабеля ВВГнГ-Ls.

Каждый из них желательно промаркировать и сделать соответствующие надписи с обоих концов:

вход на стабилизатор

выход из стабилизатора

Снимаете изоляцию с жил и сначала подключаете кабель в электрощитке. Фазу с того провода, что идет на вход стабилизатора, подсоединяете к выходным зажимам вводного автомата.

Далее разбираетесь с кабелем стабилизатор-выход. Фазную жилу (пусть это будет белый провод), подключаете к контакту №2 на трехпозиционном выключателе.

Ноль и землю с обоих кабелей сажаете на соответствующие шинки.

Теперь нужно подать фазу непосредственно с вводного автомата на трехпозиционный. Зачищаете монтажный провод ПУГВ, оконцовываете жилы наконечниками НШВИ и заводите его с фазного выхода вводного автомата на зажим №4 выключателя.

Все что остается сделать в щитке – запитать все автоматы с клеммы №1 трехпозиционника.

Проделываете эту операцию опять же гибкими монтажными проводами.

Таким образом по схеме вы подали фазу с вводного автомата на 3-х позиционный, а уже далее через его контакты распределили нагрузку, путем подключения через стабилизатор (контакт №2-№1) и напрямую без него (контакт №4-№1).

В вашем конкретном случае данные номера контактов могут не совпадать с указанными здесь цифрами! Обязательно уточняйте все в инструкции или в паспорте на автомат.

Схема стабилизатора 220 В своими руками для дома

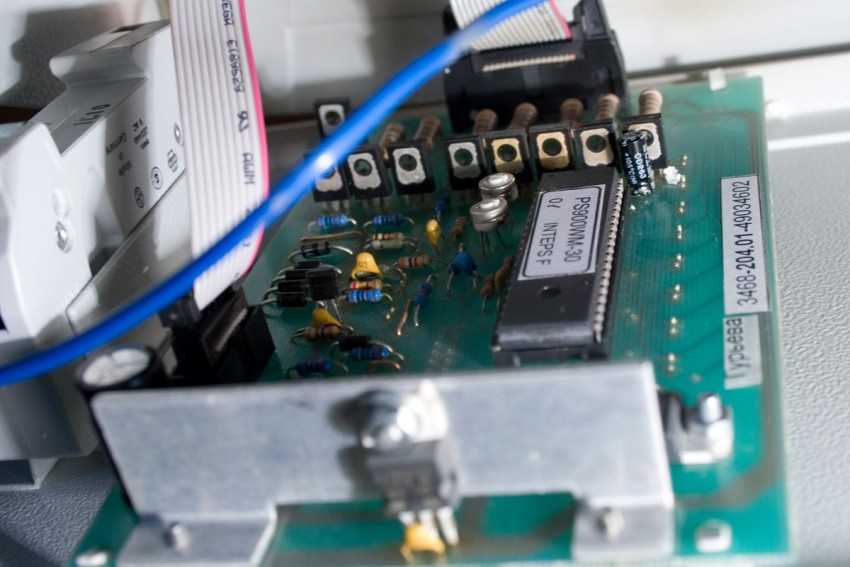

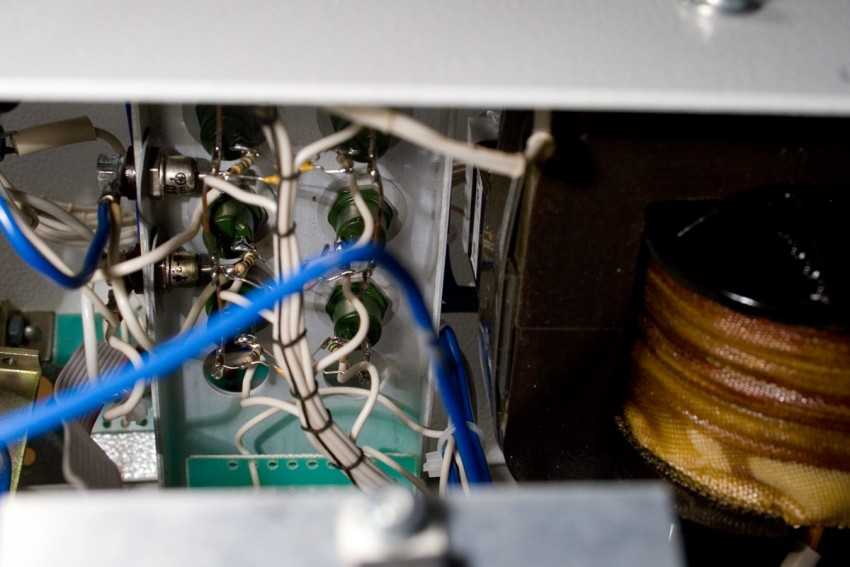

Стабилизаторы симисторного типа функционируют аналогично релейным устройствам, а существенное отличие заключается в наличии элемента, отвечающего за переключение трансформаторной обмотки. Реле в этом случае заменено мощными симисторами, которые управляются контроллерами.

Обмоточное управление симисторами является бесконтактным, с отсутствием характерных звуковых сигналов в виде достаточно громких щелчков. Намотка автоматического трансформатора предполагает использование медного провода.

Схема стабилизатора напряжения

Основные комплектующие и инструмент, необходимые для выполнения самостоятельной сборки стабилизатора, представлены:

• блоком питания;
• выпрямителем, измеряющим амплитуду напряжения;
• компаратором;
• контроллером;
• усилительными устройствами;
• световыми диодами;
• узлом для торможения подключения нагрузки;
• автоматическим трансформатором;
• ключами;
• выключателем-предохранителем;
• бытовым паяльником и пинцетом.

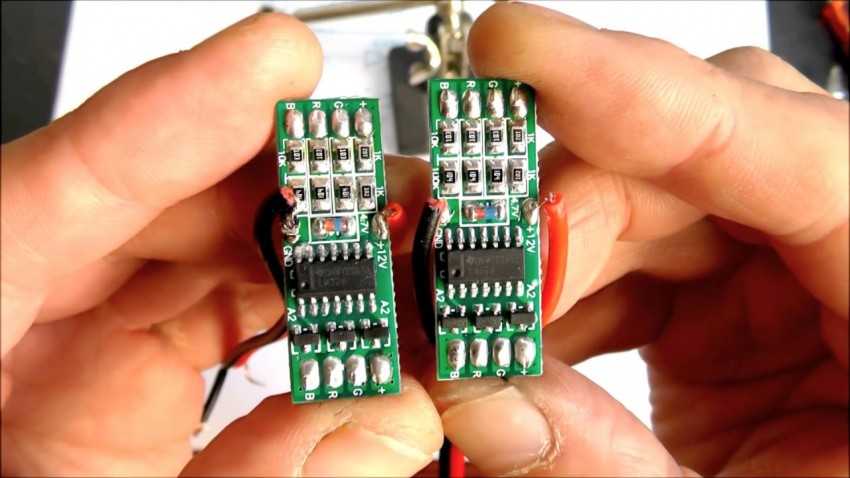

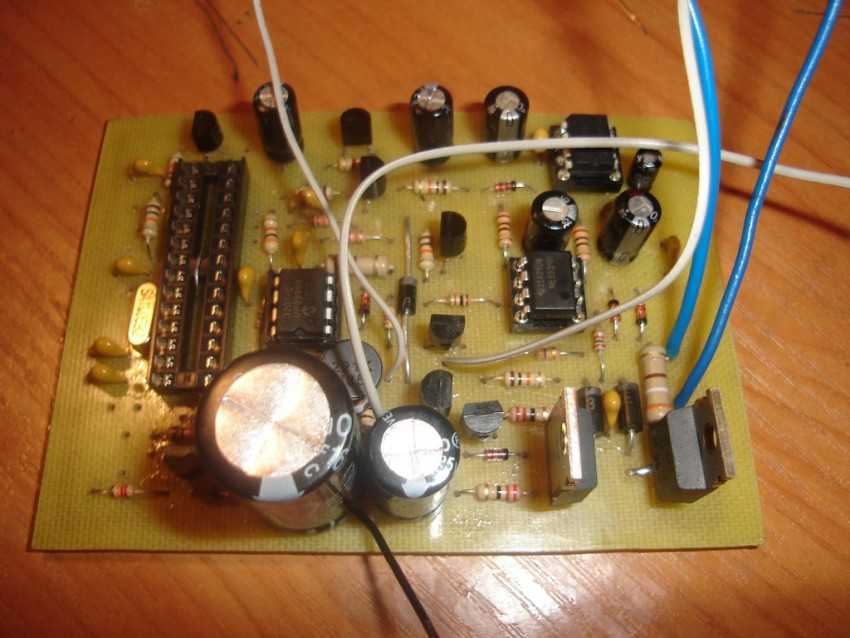

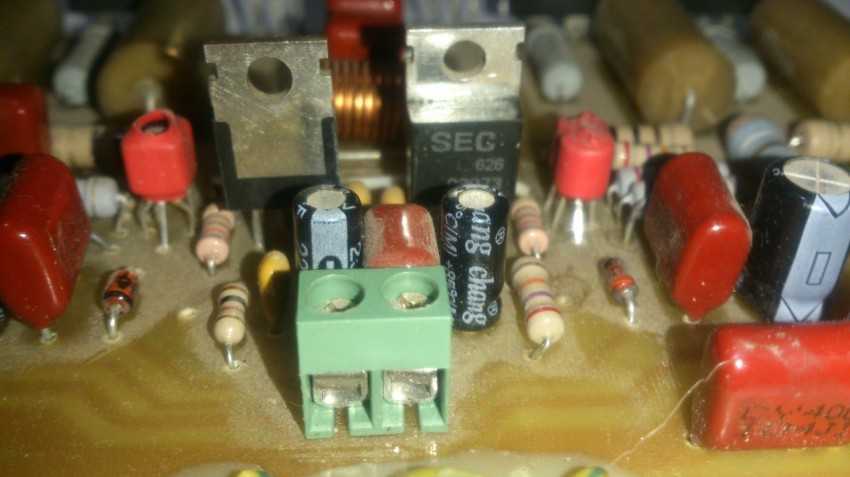

Стандартная печатная плата размерами 11,5х9,0 см выполняется с применением традиционного стеклотекстолита фольгированного типа, после чего напечатанная на лазерном МФУ схема размещения элементов переносится посредством утюга.

• магнитопровод с сечением 187 ммВІ;
• кабель ПЭВ-2 в количестве трёх штук для обмотки с количеством витков 8669 и пары обмоток с 522 витками.

На заключительном этапе сборки стабилизатора напряжения на плату устанавливаются мигающие световые диоды.

Самостоятельное выполнение простейшего стабилизатора на 220 В предполагает подключение неэлектронного типа трансформатора с получением на выходе показателей, которые примерно на 11 % превышают стандартное сетевое напряжение.

↑ Идея

Встретил в интернете рекламу на сайте ООО «Прибор», г. Челябинск: Стабилизаторы напряжения марки Селен, выпускаемые нашим предприятием, основаны на принципе ступенчатого регулирования напряжения путем безразрывного переключения обмоток автотрансформатора (патент на изобретение № 2356082). В качестве ключей используются мощные быстродействующие реле. Приведены картинки переключений (слева «Селен», справа — с обычными характеристиками)

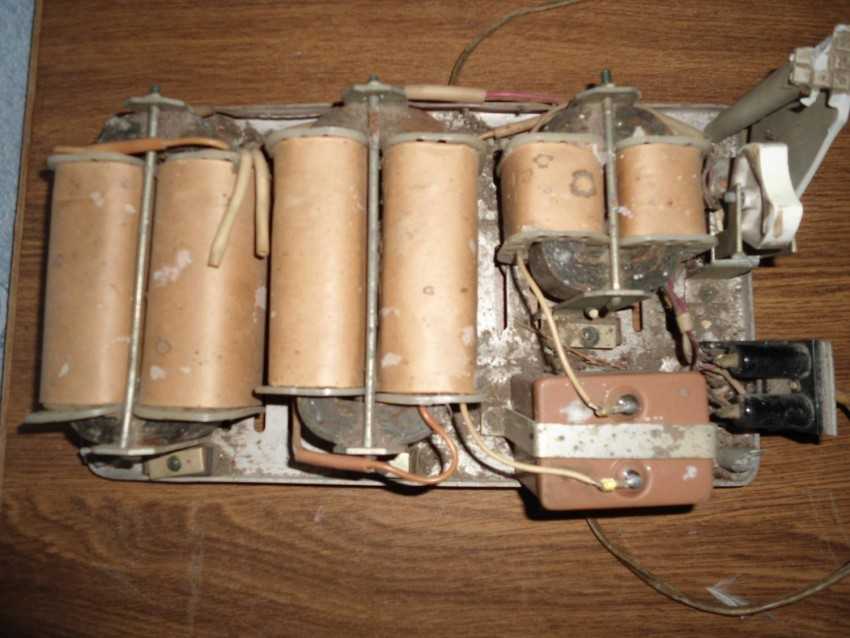

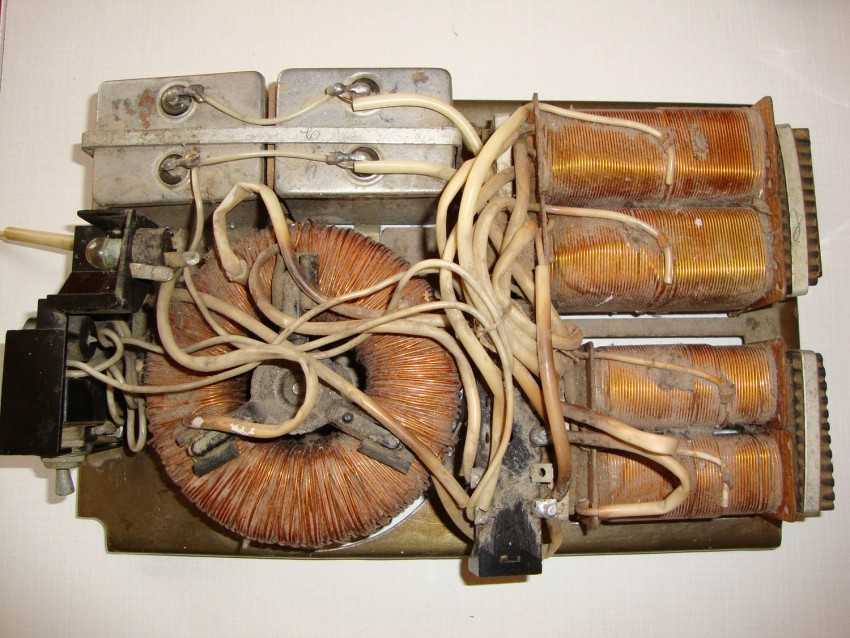

Меня эта информация заинтересовала, я вспомнил, что в кинопередвижке «Украина» тоже было безразрывное переключение напряжения — там, на время переключения между смежными контактами переключателя подключался проволочный резистор. Я стал искать в интернете, что-либо полезное по этому поводу. Ознакомиться с изобретением № 2356082 я не смог.

Мне удалось найти статью «Типы стабилизаторов напряжения», где рассказывалось о возможности подключения диода к контактам реле в момент переключения. Идея заключается в том, чтобы в переменном напряжении произвести переключение во время положительного полупериода. При этом можно подключить диод параллельно контактам реле на время переключения.

Что дает такой способ? Переключение 220В меняется на переключение всего 20В, и так как нет разрыва тока нагрузки, то и практически нет дуги. Кроме того, при малых напряжениях дуга практически не возникает. Нет дуги — контакты не подгорают и не изнашиваются, надежность увеличивается в 10 и более раз. Долговечность контактов будет определяться только механическим износом, а он составляет 10 миллионов переключений.

На базе этой статьи были взяты самые обычные реле и измерены время отключения, время нахождения в разорванном состоянии и время включения. Во время измерений увидел на осциллографе дребезг контактов, который вызывал большое искрение и эрозию контактов, что резко уменьшает ресурс работы реле.

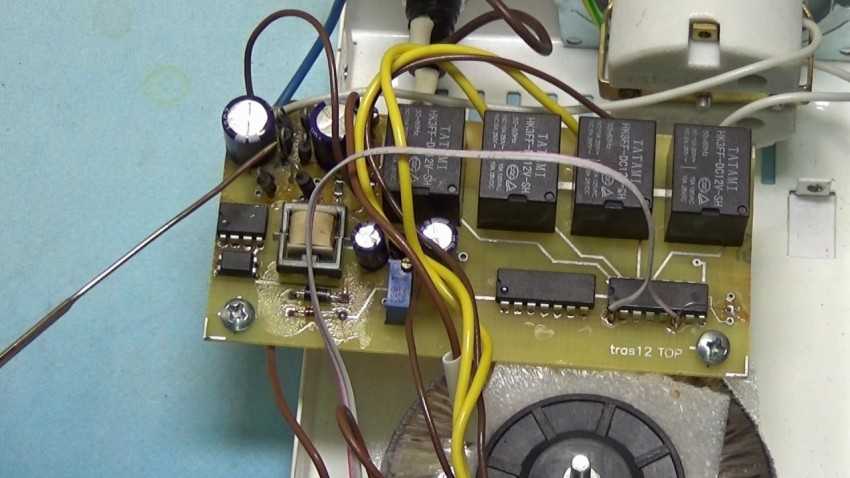

Для реализации и проверки этой идеи был собран релейный стабилизатор переменного тока мощностью 2 кВт, для питания квартиры. Вспомогательные реле подключают диод только на время переключения основного реле во время положительного полупериода. Оказалось, что реле имеют значительные времена задержки и дребезга, но, тем не менее операцию переключения удалось умесить в один полупериод.

Подключение в распределительном щитке

После автомата в щитке должен устанавливаться трехпозиционный переключатель. В положении 1 при поднятом вверх рычажке напряжение подается напрямую от сети, не используя стабилизатор напряжения. Этот режим используется в случае, если регулятор напряжения сломался или проводятся ревизионные работы.

В положении 2 при рычажке, направленном вниз, электричество идет через стабилизатор. В нулевом положении все приборы отключены и от стабилизатора, и от электросети.

Положение I

Положение II

Положение 0

Со щитка до выбранного места установки прокладываются два кабеля ВВГ. Для удобства их нужно промаркировать: вход на стабилизатор и выход. Часть изоляции зачищается с жил и подключается в электрощиток. Фаза со входа стабилизатора идет к выходному зажиму на дифавтомат. Фаза с выхода идет на контакт 2 на трехпозиционном выключателе. Нули и земли с обоих проводов включаются на соответствующие шины.

После фаза с автомата идет на трехпозиционный переключатель. Монтажный провод ПУГВ нужно зачистить от изоляционного слоя, оконцевать наконечником и включить с фазы автомата на 4 зажим выключателя.

Последний шаг – питание автомата с клеммы 1 трехпозиционного прибора. Это также выполняется гибким монтажным кабелем.

Прокладка кабелей ВВГнГ-Ls

Маркировка кабелей

Подсоединение фазы от стабилизатора к вводному автомату

Подключение фазы к контакту №2

Подсоединение нуля и земли

Заведение жилы фазного выхода вводного автомата на зажим №4

Запитывание всех автоматов с клеммы №1 трехпозиционника

Зажим кабелей (вход и выход) под клеммы

Поэтапность изготовления

Согласно подробной инструкции, как смонтировать стабилизатор, прежде всего, следует подготовить требуемого размера плату печатную. Создаётся она из стеклотекстолита специального фольгированного. Микросхема расположения элементов может быть в напечатанном формате, либо перенесённой на плату посредством утюга.

Затем схемой создания простого стабилизатора предусмотрена непосредственно сборка прибора. Для данного элемента понадобится магнитопровод, несколько кабелей. Один провод диаметром в 0,064 мм применяется для изготовления обмотки. Количество требуемых витков достигает 8669.

Остальные два провода используют для создания оставшихся обмоток, характеризующиеся в сравнении с первым вариантом диаметром в 0,185 мм. Число обустраиваемых витков для данных обмоток равно не менее 522.

При необходимости упростить поставленную задачу предпочтительно воспользоваться последовательно соединяющимися трансформаторами марки ТПК-2-2 12В.

К тому же пошаговым собственноручным изготовлением стабилизатора во втором приборе следует произвести 7 отводов. При этом для нескольких трёх применяется провод 3 мм в диаметре, для других используются шины 18 мм2 сечением. Это даст возможность исключить нежелательное нагревание устройства во время рабочего процесса.

Остальные элементы следует покупать в специализированной торговой точке. Как только всё нужное закуплено, следует собрать прибор.

Работы следует начинать с установки необходимой микросхемы, которая выступает в качестве контроллёра на обустраиваемый теплоотвод, производимый из платины. Помимо этого на него устанавливаются симисторы. Затем на плату монтируются светодиоды мигающие.

Если создание приборов симисторного для вас является сложной задачей, то рекомендуется остановиться на линейном варианте, характеризующемся подобными свойствами.

Как выбрать стабилизатор напряжения для дома?

правильно выбрать стабилизатор напряжения для дома

В частном секторе по обочинам дорог всегда установлены столбы-опоры, на которых размещаются провода. Именно по ним к домам подводится напряжение. Если пройти вдоль линии к ее началу, то можно обнаружить камеру со специальным устройством – трансформатором. Он преобразует подводимое высокое напряжение (обычно 6 или 10 кВ) в…нет, не в 220, а в 240-245 Вольт, которое далее по проводам на столбах распределяется по потребителям. Откуда же тогда у жителей частных домов проблема с напряжением и приходится читать, как выбрать стабилизатор? Во всем «виноваты» законы, в соответствии с которыми распространяется электрический ток. Здесь мы их рассматривать не будем, а для упрощения понимания воспользуемся аналогией с водопроводом.

• Источник бесперебойного питания (ИБП)
• Разделительный трансформатор 220В / 220В
• Принцип работы стабилизатора напряжения

Водо…токопровод

Представим, что электрический ток – это поток воды, провода на столбах – трубы, трансформатор – источник. От центрального трубопровода к каждому дому (пусть их будет три) подводится своя труба. Очевидно, что давление, создаваемое источником, придет к наиболее удаленному дому без изменений лишь в двух случаях: — в первых двух домах все краны закрыты, и они ничего не потребляют; — количество воды в центральной линии настолько велико, что ее забор двумя первыми потребителями не превращает поток в струйку. Из этого следует единственный вывод: система будет идеально функционировать, если производительность источника превышает суммарное потребление всех трех домов (с учетом потерь). На практике же первые дома берут так много воды из центральной линии, что у последних от начального напора не остается и следа.

разбор электроэнергии

Для того чтобы устранить эту проблему, можно воспользоваться несколькими решениями:

• повысить давление источника;
• уменьшить потребление первых двух домов;
• заменить источник на более производительный или установить дополнительный.

Первый вариант означает значительное превышение допустимых значений давления у первых на линии потребителей и повреждение их оборудования. Второй снижает уровень комфорта жителей, которым, фактически, запретят пользоваться частью домашних приборов. Третий связан с серьезными финансовыми затратами на замену источника и модернизацию трубопроводов.

От простого к сложному

Теперь переведем все вышесказанное на «электрический язык». Сейчас в каждом доме появились мощные электроприборы – утюги, кондиционеры, стиральные машинки, бойлеры. Соответственно, на каждый дом теперь приходится намного больший ток, чем на момент расчета и монтажа всей распределяющей системы. Мы удивляемся, почему возникают проблемы с напряжением и нужен стабилизатор. Очень просто! Никто не менял провода на столбах и трансформаторы, установленные еще во времена наших дедушек, когда общая нагрузка среднестатистического частного дома редко превышала 1 киловатт.

электропотребители

В результате получается, что большая часть мощности трансформатора потребляется ближними к нему по линии домами, а последним достаются крохи. Так как компании-собственники меняют оборудование редко, то электрики идут на компромисс – настраивают трансформатор на выдачу 240 В (220+10%), поэтому в ближних домах напряжение завышено, а в последних появляется дополнительный «бонус» 20 В. Однако это проблемы не решает – к концу линии напряжение часто снижается до 150 В.

падение напряжения

При повышенном могут перегорать лампы накаливания, излишне нагреваться элементы в схемах приборов. Хотя значение в 240 В и является допустимым, постоянно такой режим использовать не рекомендуется. В свою очередь, при пониженном напряжении схемы защиты некоторых электронных приборов блокируют включение: не работают компьютеры и телевизоры, нагреваются электродвигатели, светоотдача ламп накаливания существенно снижается и пр. Решение есть – стабилизатор напряжения.

стабилизатор напряжения

Это автоматическое устройство, создающее в домашней электросети стабильные 220 Вольт. Внутренняя схема таким образом выполняет переключение обмоток трансформатора, что подаваемое заниженное или завышенное напряжение преобразуется в требуемые 220 В. Нижний и верхний пределы, в которых допустима работа, указываются в спецификации к устройству.

Шаг 3 – Производим подсоединение к электросети

На самом деле самостоятельно подключить стабилизатор напряжения к сети в доме довольно просто. Сзади устройства находится клеммная колодка на 5 разъемов. Обычно очередность подключения проводов следующая (слева направо): вводные фаза и ноль, заземление, фаза и ноль, идущие на нагрузку. На фото ниже Вы можете увидеть расположение разъемов:

Все, что Вам нужно, правильно выбрать сечение кабеля по мощности и току. после чего произвести монтаж своими руками, согласно схеме (для однофазного устройства):

Требования и рекомендации к подключению стабилизатора напряжения своими руками:

1. Обязательно перед электромонтажными работами отключите электроэнергию на вводном щитке.
2. Дополнительно защитите изделие автоматическим выключателем и УЗО. что продлит его срок службы. Установить автоматику рекомендуется после счетчика, но перед защитой от перенапряжения.
3. Бытовая электросеть обязательно должна иметь заземляющий контур. Производить подключение без заземления запрещается из соображений электробезопасности.
4. Установка стабилизатора напряжения в доме перед счетчиком запрещается, и добиться размещения защиты до прибора учета электричества очень сложно. Лучше производить монтаж так, как показано на схеме выше.
5. Нельзя производить подключение аппарата сразу же после того, как Вы занесете его с мороза в дом. Пусть электроника «отойдет» и весь конденсат внутри испариться, иначе, как мы уже говорили Выше, срок службы устройства резко сократится. Сюда же можно отнести запрет на подключение изделия на улице.
6. Защита, мощностью менее 5 кВт подключается напрямую к розетке. Такой вариант идеально подходит для гаража, загородного дома и дачи. Некоторые производят установку мобильного стабилизатора напряжения отдельно на компьютер, телевизор, котел, кондиционер, генератор либо стиральную машину, что позволяет защитить только определенный вид бытовой техники .
7. Если Вам нужно подключить устройство защиты от перенапряжения в трехфазной сети, лучше купите три однофазных аппарата на 220в и подключите их по схеме звезда, чем один на 380 Вольт. Так Вы сэкономите деньги не только на покупке стабилизатора, но и на его ремонте (отремонтировать однофазное устройство на порядок дешевле, нежели трехфазное).
8. После электромонтажных работ проверьте правильность подключения и установки, включив вводные автоматы на распределительном щите. Если ничего не гудит, не трещит и не искрит, значит, Вы все сделали правильно.
9. Запрещается подключать устройство к нагрузке большей мощности. Запас мощности защиты должен составлять от 20 до 30%.
10. Правильная схема монтажа обычно обозначена на корпусе продукции. В первую очередь ориентируйтесь на нее, но если подсказка от производителя отсутствует, рекомендуем производить подсоединение согласно данной инструкции. Все популярные модели (от фирм Ресанта, Лидер) следует подключить именно по этой технологии.

Вот и вся технология установки и подключения стабилизатора напряжения своими руками. Как Вы видите, ничего сложного нет, главное учитывать все требования и рекомендации. Напоследок хотелось бы отметить, что ежегодно Вы должны проверять надежность соединения проводов в клеммной колодке и при необходимости подтягивать винтики.
