Специфические виды пускателей и схемы их работы
Помимо типичных задач, эти устройства, в силу своего функционала, могут использоваться и в более специфических условиях. Рассмотрим их кратко на примере тиристорного пускателя, взрывозащищенных коммутаторов типа ПВР-125р и ПВИ-250 В, подключения через контакторы терморегуляторов и организация АВР.
Тиристорные пускатели и схема их включения
Особенность данного типа пусковых реле состоит в том, что в них не используется метод прямого физического разрыва цепи. То есть, они являются бесконтактными и в принципе лишены ключевых недостатков привычных устройств (механического износа контактов, образования дуги и т.д.). Правильно включить электродвигатель можно на тиристорных устройствах ПТ, схема подключения которых выглядит следующим образом:
В цепи задействованы следующие элементы:
- L1, L2, L3 – фазные провода (полюса),
- ТА1, ТА 2 – трансформаторы тока,
- R1, R 2 – резисторы,
- VD1, VD 2 – транзисторы,
- VS1…VS6 – тиристоры,
- БУ – блок управления,
- SB1, SB2 – кнопки «Пуск» и «Стоп».
Пускатели типа ПВР-125р и ПВИ-250 В
Электродвигатели используются не только в более-менее привычных нам условиях: к примеру, на различных горнодобывающих предприятиях, шахтах и т.п., где сохраняется потенциальная взрывоопасная обстановка, запыленность и прочие негативные факторы. Следовательно, исполнение пусковых устройств должно предусматривать подобные ситуации. В таких условиях находят применение релейные модули ПВР-125р и ПВИ-250 В(БТ).
Пускатель типа ПВР является реверсивным модульным блоком, который монтируется во взрывозащищенном корпусе. Он используется для ввода в работу трехфазных электродвигателей различно горнодобывающей техники, работающей в выработке угольных шахт. К ПВР предъявляются особые требования в части противодействия метану и пыли.
Пускатель ПВИ-250 В (БТ, Д) используется в таких же условиях, как и ПВР, но исходя из маркировки обладает еще и искрозащитой. Предназначен для включения и выключения двигателей шахтной техники. Через ПВИ-250 обеспечивается дополнительная защита от возможных коротких замыканий или перегрузок в сети.
Подключение терморегуляторов посредством пусковых реле
Теплый пол или обогреватель инфракрасного типа дополнительно комплектуются терморегуляторами, для поддержки необходимого температурного фона. Использовать их можно не только в бытовых, но и в промышленных масштабах. Примерная схема подключения такой системы, когда терморегулятор цепи подключают не напрямую, а через контактор, выглядит следующим образом:
Формирование АВР на пускателях
Еще одним случаем, когда востребовано использование коммутаторов, является обустройство систем АВР (аварийного ввода резерва). Таким образом повышается надежность электроснабжения, поскольку существует как минимум два его источника. Правильно организовать узел ввода на АВР можно по такой схеме:
Здесь можно видеть два источника питания (1 и 2), автоматические выключатели на каждой из линий (АВ1, АВ2), пускатели и их контактные узлы (ПМ1 и ПМ2). На случай, если источники электроэнергии не являются полностью независимыми (например, одна из линий идет от условного соседа), в схеме предусмотрено реле контроля напряжения РКН, которое выбирает гарантированную линию ввода.
Пусковые магнитные устройства являются одними из важнейших элементов для правильного ввода в работу электрооборудования, в частности, двигателей синхронного типа, в том числе и в опасных условиях шахт (речь идет о контакторах ПВР и ПВИ). Подключение может быть организовано по прямой, реверсивной и комбинированной схеме (звезда-треугольник). Кроме того, пускатели находят широкое применение и в других областях, где нет необходимости использования двигателей, например, для организации подвода питания к домовым сетям или к системам обогрева по терморегуляторам, по прямому или резервному источнику (АВР).
Как подключить трехфазный двигатель через магнитный пускатель
Питание 380 V (три фазы) осуществляется аналогично, только силовых проводов будет больше.
Контактор включает не одну, а три фазные линии. При этом, управляющая кнопка подключена по аналогичной схеме (как в однофазном случае).
На иллюстрации изображен пускатель, с управляющей катушкой соленоида на 380 V. Управляющая цепь коммутируется между двумя любыми фазами. Для безопасности присутствует термореле, датчики которого могут располагаться как на одном, так и на нескольких фазных проводах.
Как подключить контактор на 3 фазы, с обмоткой пускателя 220 V? Схема аналогичная, только управляющая цепь коммутируется между любой из фаз, и нейтральным проводом. Термореле работает так же точно, поскольку его механизм завязан на температуру силовых кабелей.
Магнитный пускатель
Теперь о том, на что следует обратить внимание, рассматривая сам пускатель перед его подключением
Самое важное – напряжение катушки управления, которое указано либо на ней самой, либо неподалеку. Если надпись гласит 220 В АС (или рядом с 220 стоит значок переменного тока), то для работы схемы управления потребуется фаза и ноль
Если надпись гласит 220 В АС (или рядом с 220 стоит значок переменного тока), то для работы схемы управления потребуется фаза и ноль.
Интересное видео о работе магнитного пускателя смотрите ниже:
Если же это 380 В АС (того же переменного тока), то управлять пускателем будут две фазы. В процессе описания работы схемы управления будет понятно, в чем отличие.
Еще нам потребуется использовать дополнительный контакт пускателя, называемый блок-контактом. У большинства аппаратов он маркируется цифрами 13НО (13NO, просто 13) и 14НО (14NO, 14).
Буквы НО означают «нормально открытый», то есть замыкается он только на притянутом пускателе, что при желании можно проверить мультиметром. Встречаются пускатели, имеющие нормально замкнутые дополнительные контакты, они не годятся для рассматриваемой схемы управления.
У разных производителей их маркировка отличается, но при их определении сложностей не возникает. Итак, крепим пускатель к поверхности или DIN-рейке в месте его постоянной дислокации, прокладываем силовые и контрольные кабели, начинаем подключение.
ВЫБОР ЭЛЕКТРОКОТЛА ДЛЯ ДОМА
Чтобы правильно выбрать электрокотел для отопления дома, необходимо учитывать множество факторов , в том числе материал и толщину стен, площадь остекления, температуру воздуха на улице зимой в вашем регионе, высоту потолков и множество других.
Нередко, такие расчеты поручают специалистам, которые делают проект отопления дома, учитывающий все необходимые характеристики системы, в том числе тип и мощность электрокотла, нередко предлагается даже определенная конкретная модель или несколько на выбор.
Правило актуально для одноконтурных котлов, используемых только для обогрева помещений, если же контура два, один из которых используется для подогрева воды в системе горячего водоснабжения, расчет необходимо изменять, так же следует поступить при высоте потолков выше стандартных 2,5-2,7 м и в некоторых других случаях.
Итак, в нашем примере, площадь дома 120 кв.м. поэтому выбран электрокотел мощностью 12 кВт, модель ZOTA – 12 серия “Econom” .
Особенности эксплуатации малогабаритных КМИ
Прежде всего следует отметить, что контакторы КМИ в нормальных условиях могут длительное время работать, не требуя каких-либо регулировок и технического обслуживания. Самое главное – чтобы соблюдались правила эксплуатации и отсутствовали аварийные ситуации. Со временем контакты все равно изнашиваются, что непосредственно связано с индуктивностью нагрузки и величиной коммутируемого тока. С увеличением этих показателей возрастает и степень износа контактов.
В связи с этим, необходимо правильно выбирать параметры того или иного контактора в соответствии с условиями эксплуатации. Не следует экономить и выбирать прибор с заниженными показателями. Рекомендуется поступать наоборот и приобретать аппаратуру с характеристиками, превышающими номиналы коммутируемого оборудования.
Когда происходит отключение нагрузки, может возникнуть повышенное образование искр. В таких случаях не следует доводить ситуацию до аварийной, а принять своевременные меры по выявлению и устранению неисправностей. Чаще всего причина заключается в возвратных пружинах, с течением времени теряющих свои качества. В некоторых случаях оказывается загрязненной контактная группа, при отключении нагрузки возникает перенапряжение и другие причины технического характера.
Иногда прибор начинает гудеть и создавать повышенный уровень шума. Как правило, он возникает из-за крепления магнитопровода, которое становится слабым под влиянием многочисленных циклов включения-отключения, нагрева и остывания, вибрации и других факторов. Чаще всего для устранения достаточно всего лишь подтянуть винты крепления.
>
Что собой представляет пускатель?
Схема подключения магнитного пускателя на 220 В
Благодаря этому на катушку поступает фазное напряжение L3. Когда питания нет, то пружинка удерживает контакты разомкнутыми.
Главной особенность контактора, отличающего его от автомата, является отсутствие всякой защиты.
А также нельзя включать этот аппарат со снятыми дугогасительными камерами, это приведут к короткому замыканию. В новых магнитных пускателях имеется три силовых контакта и один нормально-разомкнутый блок-контакт. Для более равномерного усилия, возникающего при протекании через катушку переменного тока, в ней делается короткозамкнутый виток.
Лучше подобрать пару, оснащенную нормально замкнутыми контактами. При этом контакты меняют свое положение на фото картинка справа
Обратите пристальное внимание на треугольник между силовыми контактами КМ1 и КМ2
Это и заставляет трехфазный двигатель вращаться в разные стороны. Схемы подключения магнитного пускателя Стандартная схема. А ещё вам понадобится полезный прибор — пробник электрика , который легко можно сделать самому. Отличительной особенностью конструкции электромагнита, работающего с переменным током, является наличие короткозамкнутого витка, который препятствует гудению его железа во время работы.
Магнитный контактор имеет немного другой внешний вид: Габариты контакторов зависят от его мощности. Может коммутировать как цепи постоянного, так и переменного тока. При этом положении на нагрузку питание не подается. Можно провода перекинуть.
Эта схема даже более предпочтительна, так как вся схема с пускателем на В может быть собрана вообще без нуля. Организация данного принципа достигается через установку на каждом МП перемычки на нормально разомкнутых контактах. Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Что же делать, если в руки попал пускатель не на В, а на В?
Для большей наглядности условно отметим их питающие клеммы цифрами 1—3—5, а те, к которым подключен двигатель как 2—4—6. Рекомендуем прочитать:. В прорези нижней части магнитопровода устанавливается катушка.
Реверсивные магнитные пускатели в однофазной сети. Реверсивная схема подключения электродвигателя.
Поиск на сайте
Стационарная часть закреплена на корпусе, а подвижная — не закреплена. Существуют также катушки на 12, 24, 36, 42, вольт, поэтому, прежде чем подать напряжение на катушку, вы должны точно знать ее номинальное рабочее напряжение.
Проще всего рассматривать их по отдельности, чтобы легче было разобраться с принципом организации схемы. Значит, трехполюсный автомат надо ставить на 3 или 4А.
Для силовой цепи будут вноситься определенные незначительные поправки. При особых требованиях безопасности повышенная влажность в помещении возможно использования пускателя с катушкой на 24 12 вольт. Если устройство рассчитано на работу в сети с напряжением В, то именно на указанные контакты будет подаваться это напряжение.
Вы правильно думаете. Для вариантов с электромагнитной катушкой с рабочим напряжением В, на цепь управления подается снятый с другой клеммы ток. Кто же скважину будет держать все время рукой. При подсоединении к ним провода с вилкой, прибор включается в сеть.
Рекомендуем: Прокладка кабеля под землей нормы
Поддерживает работу в сети с переменным или постоянным напряжением. Прежде всего выбираем сколько «полюсов», в трехфазной схеме питания естественно нужен будет трехполюсный автомат, а в сети вольт как правило, двохполюсный автомат, хотя будет достаточно и однополюсного. Какой серии пускатель вы демонстрируете на видео??? Контакты в результате замыкаются.
Если перебросить фазы на соответствующих контактах, то легко добиться такого эффекта от любого моторного устройства. Например приставка ПКИ.
Прежде всего выбираем сколько «полюсов», в трехфазной схеме питания естественно нужен будет трехполюсный автомат, а в сети вольт как правило, двохполюсный автомат, хотя будет достаточно и однополюсного. Например для двигателя на 4кВт, можно ставить автомат на 1А.
Прежде всего выбираем сколько «полюсов», в трехфазной схеме питания естественно нужен будет трехполюсный автомат, а в сети вольт как правило, двохполюсный автомат, хотя будет достаточно и однополюсного. Внутри катушки на центральном сердечнике установлена жесткая пружина, препятствующая соединению контактов в выключенном состоянии устройства.
Реверсивная схема подключения магнитного пускателя:
Особенности конструкции ЭМП
Конструкция электромагнитного пускателя (ЭМП) не отличается высокой сложностью исполнения. Но этот фактор никак не снижает надежности прибора.
Как устроен данный прибор?
Критерий надежности, по большей части, устанавливается правильным подключением цепей и точным выбором нагрузки.
Если эти критерии соблюдаются, прибор в большинстве случаев действует безупречно длительное время.
Классическое исполнение включает в себя следующие элементы:
- Корпус разборный из двух половин.
- Катушка индуктивности.
- Магнитопровод.
- Коммутирующее подвижное шасси.
- Группа контактов основных.
- Группа контактов вспомогательных.
Элементом магнитного пускателя, отвечающим за организацию коммутации силовой цепи, выступает подвижное шасси, объединенное с одной частью (подвижной) магнитопровода.
Само шасси выполнено из диэлектрического материала, а в качестве замыкающих контактов используются металлические (латунные) пластины. По концам пластин расположены контактные пятачки, выполненные из тугоплавких металлов, обычно это сплав серебра.
Неподвижная часть магнитопровода жёстко крепится внутри второй половины корпуса электромагнитного пускателя. На эту часть магнитопровода одевается катушка индуктивности и устанавливается пружина возврата.
Вторая часть корпуса прибора также наделяется контактами силовой и вспомогательной групп. Эти контакты закреплены на корпусе жестко при помощи винтов.
Устройство стандартного магнитного пускателя предполагает объединение двух половин корпуса, в результате чего объединяются также в единую конструкцию две половины Ш-образного магнитопровода.
При этом, за счёт пружины возврата, между половинами магнитопровода остается небольшой зазор, основные контактные группы в таком положении остаются разорванными.
Принцип действия ЭМП
Принцип действия прибора основан на эффекте электромагнитной индукции. Если на катушке, расположенной внутри пускателя, нет напряжения, магнитопровод остаётся в положении «с зазором», главные контакты разорваны.
Когда же через катушку пропускается электрический ток, под действием магнитного поля вторая (подвижная) часть магнитопровода преодолевает силу пружины и притягивается к первой (неподвижной) части.
Соответственно, главные контактные группы пускателя замыкаются пластинами подвижного шасси.
Обратный процесс очевиден – когда напряжение снимается с терминалов катушки индуктивности, магнитное поле прекращает действие, под силой пружины возврата подвижное шасси и вторая часть магнитопровода отталкиваются. Соответственно, магнитный пускатель возвращается в состояние разрыва контакта.
Следует отметить – исходя из конфигурации электроприбора, схема контактных групп может иметь самое разное строение. Особенно касательно вспомогательных контактов, которые могут находиться в замкнутом или разомкнутом состоянии в противовес состоянию главных контактов прибора.
Особенностью современных конструкций магнитных пускателей является модернизация схемы управления катушкой индуктивности.
Если исполнением прежних «устаревших» приборов предполагалась прямая подача напряжения на катушку, взятого от одной из фаз, теперь всё чаще используются электронные схемы.
Так, например, продукты известной компании «ABB» оснащаются электронной схемой стабилизации напряжения, подводимого к терминалу катушки индуктивности магнитного пускателя.
Управлению катушкой через электронную схему характерно то, что переменное напряжение предварительно выпрямляется и затем формируется импульсный сигнал. Такой подход обеспечивает увеличение срока службы и улучшение стабильности действия.
Инструкции по подсоединению
Подсоединение к 3-фазной сети Возможно подключение 3-фазного питания через катушку МП, функционирующей от В.
Если надпись гласит В АС или рядом с стоит значок переменного тока , то для работы схемы управления потребуется фаза и ноль. Последняя предназначена для быстрого рассоединения контактов, от скорости которого зависит величина электрической дуги.
Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы. Графическое изображение по управлению, которое составляют катушка, кнопки и дополнительные контакторы, которые принимают участие в работе катушки или не допускают ошибочных включений. Теперь, перепроверив правильность монтажа можно подать напряжение и проверить работоспособность схемы.
Эта приставка защелкивается в специальные держатели, ее контактные группы работают вместе с группами основного корпуса. После выполнения вышеуказанных действий электродвигатель будет отключён и готов к последующего пуска с кнопочного поста. Кнопки управления пускателей В общем случае потребуется две кнопки: одна для включения и одна для отключения.
Необходимость в специфическом кнопочном контакте Известно, что контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления. Различаются схемы подключения МП главным образом в зависимости от того, какая катушка в нем находится. Такие кнопки обычно имеют две пары групп контактов — одну нормально разомкнутую, другую замкнутую.
Поиск на сайте
Реверсивная схема подключения электродвигателя через пускатели В некоторых случаях необходимо обеспечить вращение двигателя в обе стороны. Удержание контактора во включенном состоянии происходит по принципу самоподхвата — когда дополнительный вспомогательный контакт шунтирует подключается параллельно пусковую кнопку, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии. При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Катушка приведёт в действие контакты КМ1 и они замкнут цепи с обмотками двигателя. Напряжение с обозначением — значит разные фазы.
При полном опускании якоря, контакты, отбрасываемые пружиной, отключаются Питание катушки управления после подключения магнитного пускателя реализуется от переменного тока, но для этого устройства род тока не имеет значения. Правильно подключенный пускатель должен фиксироваться во включенном положении при механическом нажатии на подвижную часть магнитопровода. Тип напряжения не имеет значения, главное, чтобы номинал не выходил за пределы В. Теперь если ее отпустить магнитный пускатель продолжает работать, пока не пропадет напряжение или сработает тепловое реле Р защиты двигателя. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку.
Но правильная — только одна. Это так называемый кнопочный пост. Можно также составить однолинейный графический рисунок подключения трехфазного электрического двигателя к магнитному пускателю через реле.
Магнитный пускатель. Или как подключить трех фазный двигатель
Особенности монтажа
Как правило, установку теплового реле производят совместно с магнитным пускателем, который и осуществляет коммутацию и запуск электропривода. Однако существуют также и приборы с возможностью установки как отдельное устройство рядом на монтажной панели или DIN рейке, такие как ТРН и РТТ. Все зависит от наличия нужного номинала в ближайшем магазине, складе или в гараже в «стратегических запасах».
Наличие у теплового реле ТРН только двух входящих подключений не должно вас пугать, поскольку фазы три. Неподключенный провод фазы уходит с пускателя на двигатель, минуя реле. Ток в электродвигателе меняется пропорционально во всех трех фазах, поэтому контролировать достаточно любые две из них. Собранная конструкция, пускатель с теплушкой ТРН будет выгладить так: Или так с РТТ:
Рассмотрим схему из статьи в которой трехфазный двигатель вращается в одну сторону и управление включением осуществляется с одного места двумя кнопками СТОП И ПУСК.
Автомат включен и на верхние клеммы пускателя поступает напряжение. После нажатия на кнопку ПУСК, катушка пускателя А1 и А2 оказывается подключена к сети L2 и L3. В данной схеме используется пускатель с катушкой на 380 вольт, вариант подключения с однофазной катушкой 220 вольт ищите в нашей отдельной статье (ссылка выше).
Катушка включает пускатель и замыкаются дополнительные контакты No(13) и No(14), теперь можно отпустить ПУСК, контактор останется включенным. Данная схема называется «пуск с самоподхватом». Теперь для того чтобы отключить двигатель от сети необходимо обесточить катушку. Проследив по схеме путь тока, видим что это может произойти при нажатии СТОП или размыкании контактов теплового реле (выделен красным прямоугольником).
То есть, при возникновении внештатной ситуации, когда теплушка сработает, она разорвет цепь схемы и снимет пускатель с самоподхвата, обесточив двигатель от сети. При срабатывании данного устройства контроля тока, перед повторным запуском необходимо осмотреть механизм, для выяснения причины возникновения отключения, и не включать до ее устранения. Часто причиной срабатывания является высокая внешняя температура окружающего воздуха, данный момент необходимо учитывать при эксплуатации механизмов и их настройке.
Сфера применения в домашнем хозяйстве тепловых реле не ограничивается только самодельными станками и прочими механизмами. Правильно было бы использовать их в системе контроля тока насоса системы отопления. Специфика работы циркуляционного насоса в том, что на лопастях и улитке образуется известковый налет, который может стать причиной заклинивания мотора и выхода его из строя. Используя приведенные схемы подключения, можно собрать блок контроля и защиты насоса. Достаточно установить в цепи питания нужный номинал теплушки и подключить контакты.
Кроме того будет интересна схема подключения теплового реле через трансформаторы тока, для мощных двигателей, таких как насос системы водополива для дачных поселков или фермерских хозяйств. При установке трансформаторов в цепи питания, учитывается коэффициент трансформации, к примеру 60/5 это при токе через первичную обмотку в 60 ампер, на вторичной обмотке он будет равен 5А. Применение такой схемы позволяет сэкономить на комплектующих, при этом не потеряв в эксплуатационных характеристиках.
Как видно, красным цветом выделены трансформаторы тока, который подключены к реле контроля и амперметру для визуальной наглядности происходящих процессов. Трансформаторы подключены схемой звезда, с одной общей точкой. Такая схема не представляет из себя больших трудностей в реализации, поэтому вы можете самостоятельно ее собрать и подключить к сети.
Напоследок рекомендуем просмотреть видео, в котором наглядно показывается процесс подключения теплового реле к магнитному пускателю для защиты электродвигателя:
Вот и все, что вы должны знать о подключении теплового реле своими руками. Как вы видите, монтаж не представляет особой сложности, главное правильно составить схему подсоединения всех элементов в цепи!
Будет интересно прочитать:
- В чем отличия между контактором и магнитным пускателем
- Что такое релейная защита
- Как собрать трехфазный щит
Схема управления пускателем на 220 В
Один мудрец сказал: есть 44 схемы подключения кнопок к магнитному пускателю, из которых 3 работают, а остальные – нет. Но правильная – только одна. Про нее и поговорим (смотри схему ниже). Подключение силовых цепей лучше оставить на потом. Так будет проще доступ к винтам катушки, которые всегда перекрываются проводами основной цепи. Для питания цепей управления используем один из фазных контактов, от которой проводник отправляем на один из выводов кнопки «Стоп».
Это может быть или проводник, или жила кабеля.
Для этого между кнопками ставится перемычка, а к одной из них в месте ее подключения добавляется жила кабеля к пускателю. Со второго вывода кнопки «Пуск» тоже идут два провода: один на второй вывод блок-контакта, второй – к выводу «А1» катушки управления.
При подключении кнопок кабелем перемычка ставится уже на пускателе, к ней подключается третья жила. Второй вывод от катушки (А2) подключается к нулевой клемме. В принципе нет разницы, в каком порядке подключать вывода кнопок и блок-контакта. Желательно только именно вывод «А2» катушки управления соединить с нулевым проводником. Любой электрик ожидает, что нулевой потенциал будет только там.
Теперь можно подключить провода или кабели силовой цепи, не позабыв о том, что рядом с одним из них на входе присутствует провод на схему управления. И только с этой стороны на пускатель подается питание (традиционно – сверху). Попытка подключить кнопки на выход пускателя ни к чему не приведет.
Как подключить контактор
При подключении контактора сразу нужно определиться с механизмом, который он будет включать. Это может быть двигатель, насос, вентилятор, нагревательные элементы, компрессоров и т. д. Главной особенность контактора, отличающего его от автомата, является отсутствие всякой защиты. Поэтому продумывая цепи включения электрооборудования через контактор обязательно необходимо учесть ограничивающие ток и нагрев элементы. Для ограничения и отключения оборудования при коротких замыканиях и превышающих во много раз номинал нагрузках используются предохранители и автоматы. От длительного незначительно превышения номинальных токов работающего оборудования применяются тепловые реле.
Для того чтобы правильно подключить контактор в схему нужно чётко понимать какие из контактов силовые, а какие из них вспомогательные, то есть блок-контакты. Также нужно посмотреть на номиналы катушки включения. Там должны быть указаны напряжение его тип и величина, а также токи которые через неё протекают для нормальной работы. Во время работы силовые контакты могут погорать, поэтому их необходимо регулярно осматривать и чистить.
Как подключить модульный контактор
Модульный контактор – это разновидность обычных таких же аппаратов для коммутации, только применяются они в основном для включения и отключения распределительных щитков дистанционно. То есть включая его, подаётся питание на группу автоматов, каждый из которых, отвечает за свою определённую цепь. Укрепление его предназначено на DIN – рейке. Может коммутировать как цепи постоянного, так и переменного тока.
Подключение контактора через кнопку
Для подключения контактора через кнопку нужно изучить ниже приложенную схему. Она предназначена для пуска нагрузки, в данном случае двигателя, от контактора катушка которого рассчитана на 220 Вольт переменного напряжения. В зависимости от напряжения стоит продумать её питание. поэтому при покупке и выборе контактора стоит учесть этот нюанс. Так как если электромагнит будет рассчитан на постоянное напряжение, то понадобится именно такой источник.
При нажатии на кнопку пуск катушка электромагнита контактора получит питание и он включится. Замкнутся силовые контакты, тем самым подастся напряжение на асинхронный двигатель. Также замкнётся блок-контакт контактора К1, который подключен параллельно кнопке стоп. Он называется электриками контакт самоподхвата, так как именно он подаёт питание на включающую катушку после того, как кнопка пуска отпускается. При нажатии на кнопку стоп от электромагнита отключается питание, силовые элементы контактора разрывают цепь и двигатель отключается.
Подключение контактора с тепловым реле
Тепловое реле предназначено для недопускания длительных незначительных токовых перегрузок во время работы электрооборудования, ведь перегрев отрицательно сказывается на состоянии изоляции. Частые превышения температуры и токов приведут к её разрушению, а значит и к короткому замыканию, и выходу из строя дорогостоящего исполнительного элемента.
При повышении тока в цепи статора электродвигателя элементы теплового реле КК будут нагреваться. При достижении заданной температуры, которая может быть регулирована, тепловое реле сработает и его контакты разорвут цепь катушки электромагнита контактора КМ.
В целях безопасности нужно помнить, что работа в цепи контактора должна производиться при полном обесточивании его. При этом автомат питания должен быть заблокирован или ключом, или запрещающим плакатом от несанкционированного, или ошибочного включения. А также нельзя включать этот аппарат со снятыми дугогасительными камерами, это приведут к короткому замыканию.
Схемы подключения магнитного пускателя с катушкой на 220 В
Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.
Кнопки могут быть в одном корпусе или в разных
С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.
Подключение пускателя с катушкой 220 В к сети
Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.

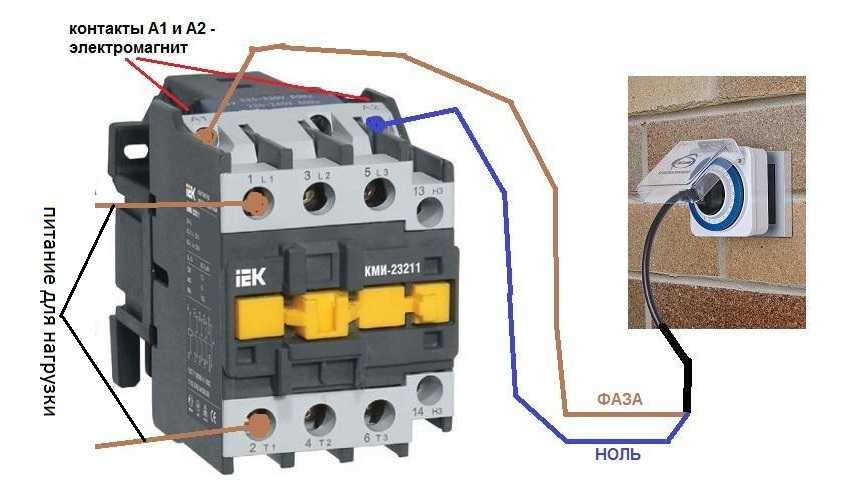

Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).
Сюда можно подать питание для катушки

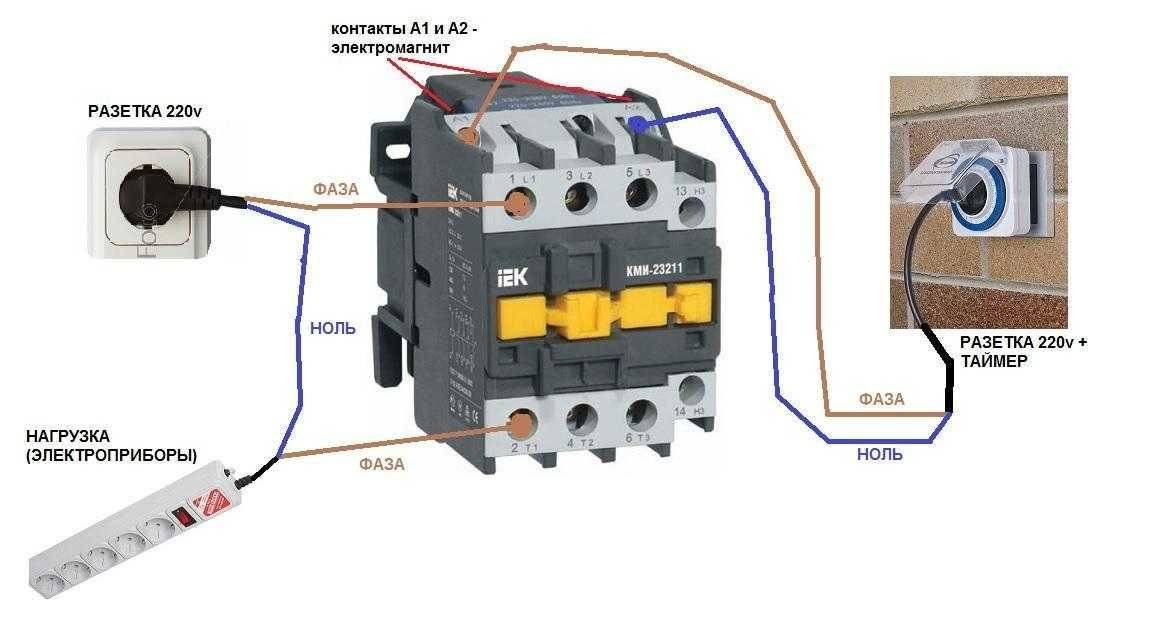

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.
Подключение контактора с катушкой на 220 В
При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть
Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.
Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).
Схема с кнопками «пуск» и «стоп»
Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже
Обратите внимание, что
Схема включения магнитного пускателя с кнопками
Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.
Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата
В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.
Питание для двигателя или любой другой нагрузки (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.
Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.
