Самостоятельная установка люстры — что нужно знать и какие инструменты использовать

Как подключить люстру для работы с двухклавишным выключателем

Технически, люстра – это группа ламп, собранных в одном корпусе. И в зависимости от количества клавиш на выключателе, их можно объединять так, как вздумается. Если конечно это люстра не с блоком управления – в данном случае с выключателя запитывается только сам блок, а схема переключения ламп уже собрана.

Поэтому, чтобы подключить люстру к двойному выключателю света, нужно, чтобы патроны были разбиты на две группы. Первая группа будет включаться от первой клавиши, вторая от второй. При этом клеммник будет выглядеть примерно так:

Клеммник люстры для работы с двухклавишным выключателем

Фазные проводники с потолка подключаются каждый к своей группе. Ноль обычно общий. При наличии подключается и заземление.

Что делать если фазные жилы объединены только в одну группу? Как тогда подключить люстру к двойному выключателю света? Тут всё зависит от источника света и желания. Можно разбить, с помощью клеммника, фазные провода, пересобрав схему. Либо использовать только одну из клавиш выключателя. Первый вариант более приемлемый, если двухклавишный выключатель уже установлен и подключен, поэтому разберём именно его.

Схему осветительного прибора можно пересобрать, разделив фазные провода. От каждого цоколя приходят две жилы разных цветов. Допустим это синий и черный провод. Скорее всего синий будет нулевым, но это можно узнать в инструкции по эксплуатации потолочного светильника. В таком случае синие жилы оставляем, как и прежде. Черные разбиваем на две группы. Это можно сделать по желанию, но рекомендации такие:

  • Для трехрожковой люстры первая группа – один рожок, вторая – остальные два;
  • Для четырехрожковой первая группа 2, вторая тоже 2;
  • Для пятирожковой первая группа 2, вторая 3.

Возможны и другое количество рожков

Тут нужно обращать внимание на дизайн. Допустим есть три центральных рожка и пять больших по кругу

Соответственно, в первой группе будут центральные, во второй – круговые.

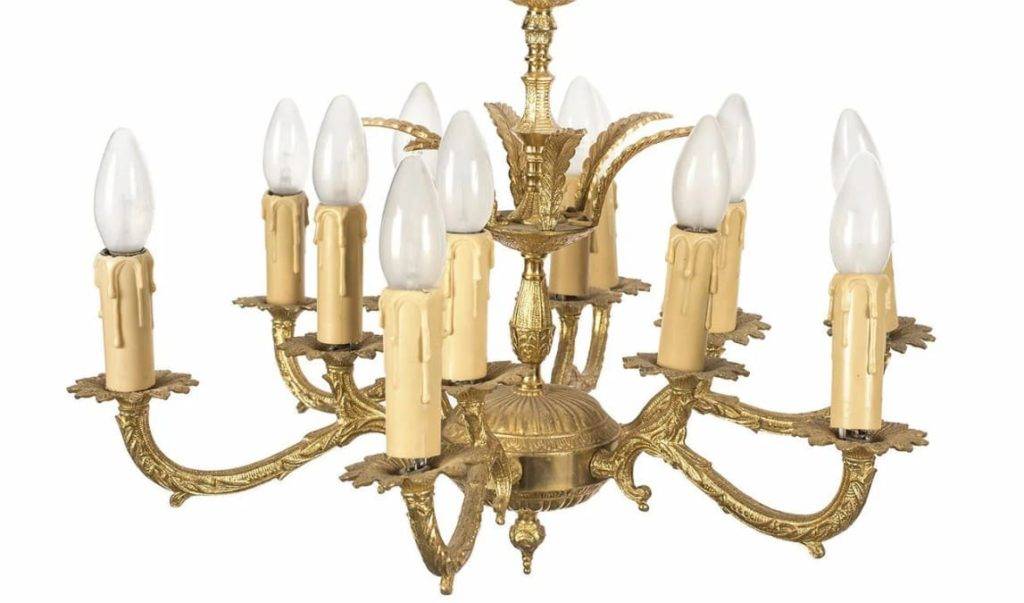

Многорожковая люстра

Главное — не подключить фазные проводники один на ноль, второй на одну из групп. Так как при включении света возникнет короткое замыкание.

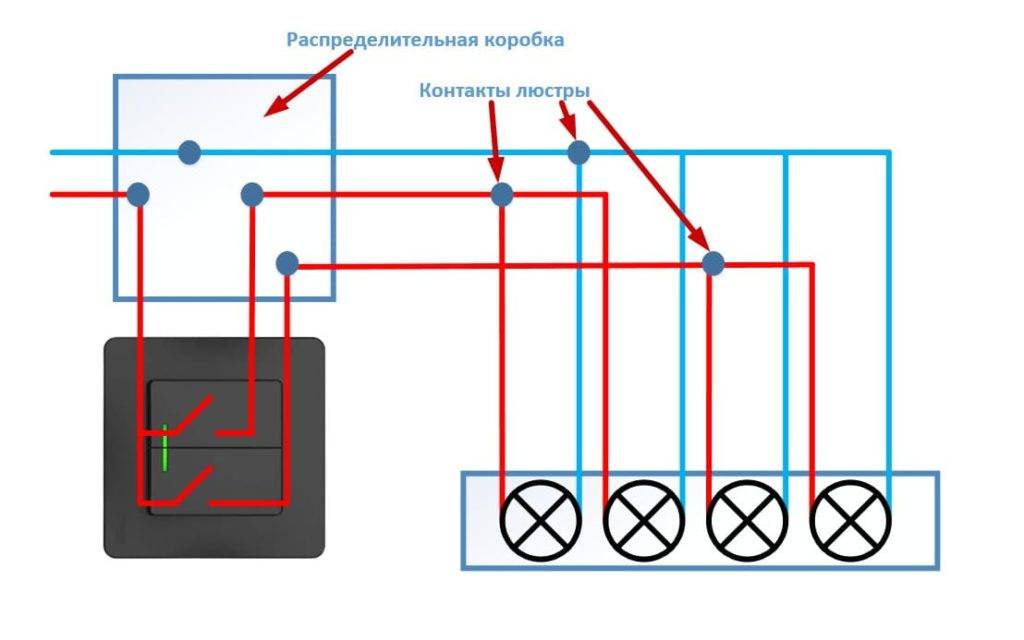

Общая схема подключения люстры к двухклавишному выключателю выглядит так:

Схема подключения люстры с тремя проводами к двухклавишному выключателю

Гипсокартонные потолки

Схема подключения светильников в подвесном потолке выглядит аналогичным образом, однако монтаж начинается только после нанесения слоя шпатлевки. Вначале на бумаге рисуют план расположения светильников с точным расстоянием от стен и друг от друга. Далее делают разводку электрических проводов, фиксируя их на основном потолке, и оставляют свободно свисающие концы. Причем лучше всего оставлять концы с небольшим запасом, примерно 15-20 см.

В целом провод должен свисать ниже гипсокартонной конструкции примерно на 10 см. Дело в том, что короткий провод при непредвиденной ситуации нарастить очень сложно, а вот длину всегда можно уменьшить. В соответствии с рисунком делают метки на потолке и вырезают отверстия с помощью дрели с установленной коронкой, соответствующей размеру отверстия под точечный светильник. В полученные отверстия устанавливают светильники, подсоединяют провода и проверяют работу освещения.

Существует еще одна схема подключения точечных потолочных светильников на гипсокартонной конструкции. К его использованию обращаются в том случае, когда количество источников света не превышает 6 единиц.

Процесс подключения выполняется по следующей схеме:

  • От распределительной коробки к месту расположения светильников протягивают электрические провода.
  • Далее выполняют монтаж гипсокартонной конструкции и черновые отделочные работы, в частности шпаклевание и шлифовку.
  • В потолке вырезают отверстия, в которые при дальнейших установочных работах вставляют точечные приборы освещения.
  • Выводят концы прокинутого кабеля наружу, и подсоединяют приборы освещения.

Такой способ позволяет легко и быстро найти решение вопроса, как подключить точечный светильник. Однако он не совсем соответствует пожарным нормам и требованиям, так как в этом случае провода оказываются просто лежащими на гипсокартонном потолке. Решить проблему помогает использование негорючего кабеля с большим сечением провода при условии правильного монтажа и наличии бетонного базового перекрытия.

Можно воспользоваться таким способом при подключении на потолке светильников точечного типа при деревянном базовом потолочном перекрытии. Однако здесь обязательна укладка в металлические трубы или негорючие цельнометаллические кабель-каналы

Монтажные работы по укладке электрических проводов важно выполнить перед непосредственной установкой гипсокартонного листа. Отклоняться от перечисленных правил не стоит, так как сочетание дерева, электричества и работы приборов освещения, сопровождающаяся выделением тепла, можно назвать достаточно опасным.

Видео описание

Пример одного из вариантов монтажа крюка для люстры в потолок с уже имеющимся отверстием:

Установив крюк любым из перечисленных способов нужно его проверить нагрузкой, описанным выше методом. После этого рекомендуется произвести изоляцию выступающей из потолка металлической части обычной изолентой или термоусадочной трубкой.

Проверив крепление для люстры к потолку, можно её подвешивать

Важно не забыть обесточить проводку при подсоединении контактной части. Желательно использовать клеммные разъёмы, чтобы не допустить возможных искрений и плавления изоляции

После соединения контактов и подвешивания прибора сам крюк и провода, как правило, прикрываются декоративным колпаком, предусмотренным конструкцией любой люстры.

Окончив все перечисленные работы, следует восстановить питание в сети и провести проверку работы путём включения и выключения устройства (пока без ламп), для проверки на возможные короткие замыкания. Затем следует исключить пробив «фазы» на корпус прибора, использовав индикатор. Если нарушений не выявлено, то можно вставить лампы в патроны, и только тогда включить люстру, окончательно проверяя работоспособность.

Проверив работу прибора, монтаж завершается установкой всех плафонов, подвесок, декоративных элементов и т.д.

Подключение люстры к двойному выключателю на 5 лампочек

Схема подключения люстры на пять лампочек считается более сложной из-за большого количества проводов, с которыми нужно правильно разобраться. Используемый при этом двухклавишный выключатель позволяет регулировать освещение, в том числе и степень его интенсивности. Лампы работают поочередно отдельными группами, позволяя существенно экономить электроэнергию.

Схема подключения предполагает определенный порядок действий. Прежде всего нужно определиться с общим проводом, выходящим из люстры, который является нулевым. Его нужно пометить изолентой, чтобы в дальнейшем не перепутать с другими проводниками.

Из отверстия в потолке также выходит нулевой провод, на котором отсутствует напряжение. Проверка каждого проводника осуществляется с помощью индикатора. Провода, находящиеся под напряжением, будут фазными. Нулевую жилу нужно также пометить изолентой. После этого люстру можно подвешивать на крюк и соединять провода.

Вначале соединяются нулевые жилы, а затем – фазные. При включении первой клавиши загораются два светильника, а вторая клавиша включает остальные три лампочки. Они могут включаться поочередно или все вместе. Если с первого раза не удалось добиться желаемого результата, необходимо вновь отключить электричество и поменять порядок соединения фазных проводов.

Данная схема подключения позволяет легко управлять освещением в помещении. Многое зависит от мощности и типа используемых лампочек. Размеры люстры должны соответствовать площади помещения, где планируется ее установка.

Как подключать точечные светильники.

При освещении больших площадей, точечные источники света, очень сильно уступают потолочным светильникам рассеяного света, по энергоэфективности – в среднем, в два
с половиной раза. При освещении длинных, узких коридоров – соотношение улучшается, но незначительно.
Возникает вопрос – если точечные светильники являются неотъемлемой частью “евроремонта” (в нашем понимании),
то как же быть, со всем известной европейской тенденцией, повсеместной экономии, в т. ч. электроэнергии?

Дело в том, что первоначальная идея была – сделать управление каждым таким светильником, раздельным.
Люди, занимаясь в вечернее время своим делами, включают свет только в определенной, необходимой им, зоне помещения.

Конечно, это ведет к удорожанию монтажа – расходуется большее количество кабеля, усложняется сама работа.
Место обычных выключателей, возле входа в помещение, занимают сенсорные панели управления электронных переключающих устройств – контроллеров.
Последние, очень часто, помимо альтернативной коммутации с дистанционного пульта, имеют возможность подключения к компьютерной локальной сети и
реализации концепции, так называемого – “умного дома”.

Вопрос экономии электроэнергии не столь актуален у нас, из-за ее относительной дешевизны. А вопрос стоимости ремонта – наоборот,
из-за повсеместного отсутствия, лишних денежных средств. Поэтому, обычно, точечные светильники подключаются параллельно,
шлейфом, и включаются соответственно – все, разом. В лучшем случае, особенно, когда их очень много – разбиваются
на две группы, включающихся по отдельности, через двойной выключатель. Подробное описание подключения эл. ламп через
одинарный выключатель вы можете посмотреть здесь, а через двойной тут.

На рисунке ниже представлено параллельное соединение шлейфом.

Cиний и красный провода кабеля являются питающими, а зеленый – заземляющим корпус светильника. Это вариант подключения,
в “новых” квартирах, где заземляющие провода в сети освещения, присутствуют изначально. В старых квартирах (заземление в сети освещения
отсутствует) подключаются только два питающих провода.

Фазировка

В случае, если на проводах отсутствует цветная маркировка, чтобы их распознать, потребуется электрический прибор. Называется он индикатором фазы и показывает ее наличие на конце провода. Он имеет внешнее сходство с отверткой.

Состоит такой прибор из нескольких частей, представляющих собой:

  • корпус, сделанный из изоляционного материала;
  • металлическое токопроводящее жало;
  • в зависимости от модели электронный дисплей или сигнальный светодиод;
  • кнопку или металлическую клемму.

Пользуясь индикаторной отверткой, наличие напряжения выясняют следующим образом: ее держат правой рукой между большим и средним пальцами, а указательный палец помещают на металлическую клемму.

Нужно поочередно коснуться жалом всех проводков. Когда состоится контакт с фазным проводом с напряжением, на дисплее появится соответствующий значок или загорится светодиод. Поиск фазы с применением индикатора выполняют исключительно одной рукой.

Фазировка производится пошагово:

  1. Прежде всего, обесточивают помещение, для чего достаточно бывает выкрутить пробки или выключить автомат в щитке. Кроме этого, отключают выключатель, идущий к светильнику. Старый прибор снимают, а если это было сделано ранее и концы его уже заизолированы, освобождают от изоляционной ленты. Используя индикаторную отвертку, поочередно убеждаются в отсутствии фазы на каждом проводе. В случае необходимости, зачищают изоляцию так, чтобы освободить примерно один сантиметр металлической жилы. Провода следует разводить в стороны – они не должны прикасаться друг к другу.
  2. Включают на щитке автомат, а также выключатель светильника. Индикаторной отверткой прикасаются к оголенной части жил с целью определения фазы и нулевого провода. Чтобы было удобно, на нулевой проводник наносят пометку маркером, кусочком изоленты или его загибают. Когда из потолка выведено три провода, а на стене расположен двухклавишный выключатель, прежде всего, включают обе клавиши, отыскивают нулевой и два фазных провода и наносят на них маркировку. Потом одну из клавиш отключают, чтобы увидеть, что на одном проводе не стало фазы. Дальше выключают вторую клавишу, чтобы удостовериться в отсутствии напряжения на другом проводе. Подключать люстру в данном случае можно согласно двухступенчатой схеме. Если нет индикатора, вместо него пользуются мультиметром, для чего его переключают в режим измерения переменного напряжения.
  3. На следующем этапе занимаются поиском места, где в потолке проложена проводка. Делают это, чтобы не повредить провода, когда будет производиться крепление планки для размещения люстры. Для бесконтактного способа определения фазы потребуется электронный индикатор. Его держат в руке, включают выключатель и начинают водить им на незначительном расстоянии от перекрытия в месте, где планируется крепление планки. При нахождении фазного провода на табло появится знак фазы. Несколько раз прибором проводят туда и обратно, намечая границы, где он обнаруживает фазу. В результате определяют расположение кабеля, а значит место, где не следует сверлить. Отключают выключатель и автомат. Потом приступают к следующему этапу подготовки.

Конструктивные особенности люстры

В качестве осветительных приборов в жилых помещениях чаще всего используются люстры – многоламповые светильники, предназначенные для монтажа на потолке.

Люстра представляет собой конструкцию, соединяющую между собой несколько осветительных элементов – лампочек, что позволяет обеспечить в комнате хорошее освещение.

Если в комнате использовать обычную лампочку, то для обеспечения должного освещения потребуется установка мощного осветительного элемента, да и то, при значительных объемах комнаты его будет недостаточно.

Но такой свет нужен не всегда, поэтому более оптимальным вариантом является использование нескольких ламп.

Но в случае использования обычных лампочек для питания каждой из них придется прокладывать свой провод или же проводить разветвление от распределительной коробки.

А вот если установить люстру, конструкция которой подразумевает установку нескольких лампочек, то подключение по сложности будет таким же, как и одной или нескольких лампочек.

Но при этом запитываться будут все осветительные элементы, входящие в конструкцию, причем с одного провода.

А все потому, что разветвление проводки происходит на входе в люстру, а не в распределительной коробке.

Ну и не стоит сбрасывать со счетов эстетическую сторону вопроса. Одинокая висящая на потолке лампочка выглядит уныло, то ли дело красивая люстра.

Чтобы получить хорошее освещение в комнате с прекрасным сочетанием осветительного прибора с интерьером, недостаточно только приобрести подходящую люстру, ее еще нужно повесить и правильно подключить.

Поэтому далее рассмотрим, как же правильно провести подключение люстры.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

  1. Нулевой провод люстры подключить к нулевому проводу на потолке.
  2. В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

  1. При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
  2. Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.

То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.

Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.

При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Подключение

Проверяется наличие напряжения достаточно просто. Чтобы его определить, стоит воспользоваться отверткой-индикатором. При прикосновении жалом к проводам она не должна светиться. После того как включится питание, индикатор будет показывать напряжение только на 2 проводах. Оставшийся является «землей». Его необходимо соединить с общим пучком.

Внимание! Нельзя монтировать экономки, если подключение светильника осуществлялось через специальный прибор, который регулирует яркость свечения. Чтобы разобраться, как вешать люстру на разные потолки, стоит познакомиться с их видами и особенностями

Чтобы разобраться, как вешать люстру на разные потолки, стоит познакомиться с их видами и особенностями.

Крепление крюком

  • Для установки люстры при помощи монтажного крюка понадобится:
  • дрель с ударным механизмом или перфоратор;
  • набор сверл по бетону;
  • монтажный крюк (или крюкообразный анкер) с новоселом (обычно идет в комплекте с осветительным прибором);
  • молоток.

В первую очередь посредством перфоратора в потолочном перекрытии, на месте установки, необходимо сделать отверстие, диаметр которого соответствует размеру новосела. Далее, при помощи молотка в сделанное отверстие загнать основу для крюка. После ввинтить монтажный крюк в новосел на необходимую глубину. Наиболее распространенный диаметр анкера составляет 6÷14 мм.

Имеется 4 наиболее лёгких и надёжных способов крепления. Остановимся подробнее на каждом.

  1. Способ 1.
    • Нужно взять анкерный болт, размер будет зависеть от тяжести люстры, в среднем 7-15 миллиметров.
    • В потолке высверлить дырку, вставить.
    • Гайку на анкере нужно завинчивать до упора, пока гильза сама не разожмётся.
  2. Способ 2. Применим только для частных домов.
    • Делаем сквозную дырку в межэтажной плите.
    • Берём 2 ортогональные пластины площадью 25х25 или 35х35 см, толщиной до 3 мм с готовыми отверстиями в центре.
    • Первую ставим в полу верхнего этажа. Если его нет, тогда на чердаке, а вторую под потолочным перекрытием.
    • Берем крюк, накручиваем гайку. Она будет удерживать пластину.
    • Далее, крюк просовываем в потолочную дыру и сверху навинчиваем вторую гайку, которая стянет 2 пластины вместе.
  3. Способ 3. Используется, если плита для перекрытия – шестипустотка.
    • В потолке делаем дыру 30–50 мм.
    • Просовываем в нее кусок арматуры диаметром 9-10 мм и укладываем в пустотелый канал параллельно потолочной плите. Длина будет зависеть от толщины плиты.
    • Делаем из катанки (d 10 мм) крюк, на другом конце которого должно быть кольцо.
    • Кольцо надеваем на арматуру. Всё, готово.
  4. Способ 4.
    • Готовим материалы: 2 гайки, металлическую пластину, крюк.
    • Берём пластину и по диагонали высверливаем пару отверстий диаметром 9,0 мм.
    • Гайку завинчиваем на крюк до упора.
    • Надеваем пластину и поверху заворачиваем ещё гайку, прижимая к пластине, затягиваем.
    • Выступающий край отрезаем.
    • Прикрепляем конструкцию на потолок шпильками 7,0 мм.

Анкерный крюк

Пожалуй, самый распространенный вариант, который многие любят еще и потому, что во многих квартирах подобный крюк уже идет, как говорится, по умолчанию.

  1. Если же он отсутствует, но возникла необходимость повесить люстру на натяжной потолок именно таким образом, держите основной порядок действий, который поможет вам быстро справиться с проблемой:
  2. при помощи дрели сделайте отверстие в бетонном основании диаметром от 6 до 14 мм;
  3. вставьте анкерный крюк в полученное отверстие и зажмите подвесную гайку.

Установили натяжной потолок? Дайте ему просохнуть – выдержите именно тот временной отрезок, который прописан в эксплуатационных характеристиках пленки.

Многие новички, толком не знающие как повесить люстру на натяжной потолок, спешат выполнить все операции быстрее – и потом расплачиваются порванным полотном, не только испортив себе настроение, но и существенно подорвав свой бюджет:

отыщите место расположения крюка;
наклейте на натяжной потолок пластиковое кольцо;
определяясь с его размером, принимайте во внимание размер колпака – он должен полностью закрыть диаметр кольца;
вырежьте внутреннюю частью;
вытащите провода;
осталось только подключить светильник.

Сквозное крепление

Распространено преимущественно в частных домах. В этом случае используется не только крюк с резьбой на стержне, но и две пластины 2х2 либо 3х3 мм.

  1. делаем сквозное отверстие и помещаем первую планку;
  2. навинчиваем на крюк гайку для удерживания второй пластины;
  3. вставляем крюк в отверстие и навинчиваем еще одну гайку сверху;
  4. в итоге 2 пластины должны стянуться между собой – останется только повесить люстру.

Дальнейшие действия ничем принципиально новым не выделяются: на натяжном потолке также фиксируем кольца, вырезаем часть, вытягиваем провода и подключаем люстру. Опять же при использовании пластиковых колец держите в уме диаметр декоративного колпака своего осветительного прибора – он должен быть чуточку меньше, чтобы конечный монтаж радовал глаз, а не заставлял морщиться от эстетических дефектов на натяжном потолке.
