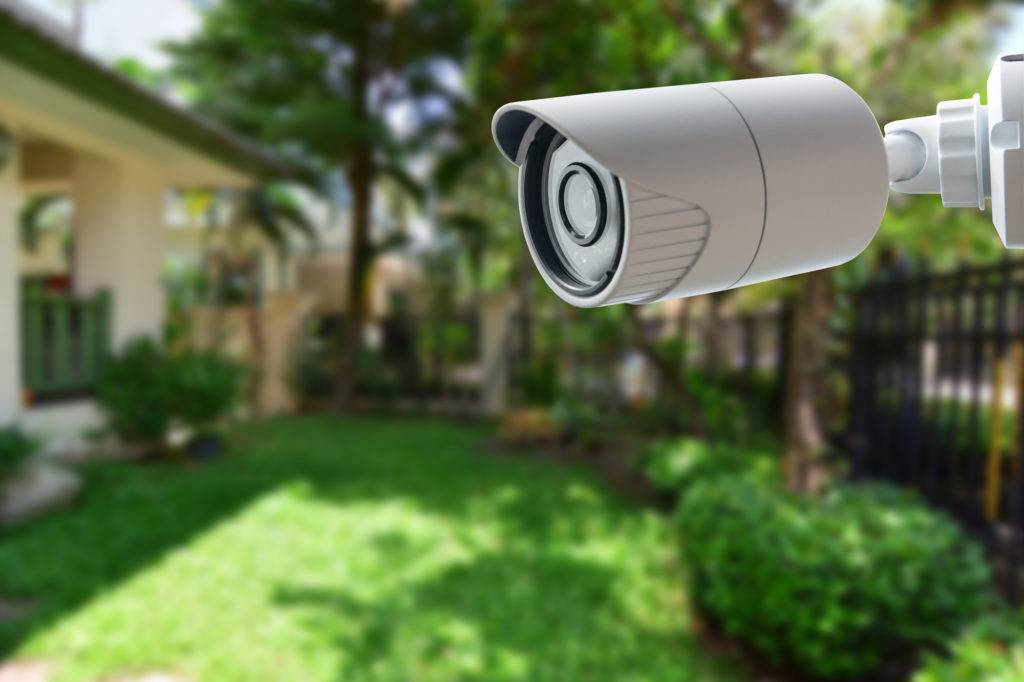

Способы подключения камеры наружного наблюдения

Выбор камер

Видеокамера — это основные элементы системы видеонаблюдения, обеспечивающие сбор и передачу информации. Именно камеры определяют конечную стоимость комплекса и качество полученного изображения. При этом, для установки в доме и на улице понадобятся разные модели, обладающие собственными возможностями.

Для использования в условиях улицы понадобятся камеры, отвечающие следующим требованиям:

  • антивандальное исполнение, обеспечивающее защиту от повреждений;
  • специальное покрытие, обеспечивающее отсутствие солнечных бликов, нарушающих режим работы устройства;
  • способность переносить перепады температур, наличие зимнего режима работы;
  • ночное видение для работы в темное время суток или в плохую погоду;
  • достаточно высокое разрешение;
  • правильный угол обзора или возможность поворота/зума камеры.

Разрешение может быть разным в зависимости от типа модели:

  • для камер HD-SDI — 1920 × 1080 пикселей;
  • для камер формата AHD — 1920 × 1080 пикселей;
  • стандартные аналоговые устройства — 900-1000 ТВЛ.

Для камер, установленных в помещениях, критерии выбора несколько иные:

  • нужен широкий угол обзора (здесь не следует беспокоиться о четкости — расстояния до всех объектов минимальны, и камеры в таких условиях дают хорошее изображение);
  • наличие ИК подсветки (в помещении гораздо темнее, чем на улице. Кроме того, в ночное время съемка не прекращается);
  • достаточно высокое разрешение.

Староверов Станислав Сергеевич
Специалист по системам видеонаблюдения

Оптимальным вариантом выбора для помещений считаются купольные камеры, компактные и вполне качественные

Они смогут дать правильное изображение и не слишком привлекут внимание злоумышленников.

— Староверов Станислав Сергеевич Специалист по системам видеонаблюдения

Разработка плана

В процессе планирования необходимо определить точное количество камер, планируемых к установке на объекте. После этого они наносятся на план и схематично соединяются между собой линиями, обозначающими кабели, проложенные от видеорегистратора к каждой точке наблюдения.

Выбирая места для кабельных линий, следует учитывать уже проложенные провода, которые не должны располагаться рядом. В дальнейшем они могут создавать помехи проходящим видеосигналам. Поэтому расстояние между линиями должно быть не менее одного метра. Если же это условие невозможно выполнить по техническим причинам, видеокабель прокладывается в металлическом рукаве, который потом заземляется.

На следующем этапе планирования определяются углы обзоров для всех камер. От размера угла зависит величина охватываемого пространства. Однако слишком большое пространство будет препятствовать детализации мелких элементов. При небольшом угле детали просматриваются более четко, но в поле зрения объектива попадает значительно меньше пространства и расположенных в нем предметов. Таким образом, величина угла обзора зависит от целей и задач, поставленных перед видеонаблюдением.

Осталось лишь определиться с местами, где будут располагаться видеорегистратор и монитор. Ввиду конфиденциальности получаемой информации, доступ к регистратору должен быть ограничен узким кругом лиц. Поэтому данное устройство обычно помещается в шкаф с замком или в закрытое помещение. Регистратор не должен закрываться наглухо, к нему обеспечивается приток воздуха с целью охлаждения.

После разработки плана можно выбирать наиболее подходящее оборудование. Каждый элемент обладает собственными техническими характеристиками, которые обязательно учитываются при покупке.

Способы видеонаблюдения через Интернет на компьютере

Наблюдать трансляцию с IP-видеокамер на компьютере или ноутбуке с операционной системой Windows можно несколькими способами: с помощью браузера IE (Internet Explorer), широко распространенного бесплатного медиапроигрывателя VLC или специальной программы HeroSpeed CMS.

Просмотр видео с помощью стандартного браузера Internet Explorer

Необходимо запустить браузер Internet Explorer и в адресной строке прописать IP адрес видеокамеры, для нашего случая 135.135.135.135:8201. 135.135.135.135 это IP, который выдал провайдер, 8201 – это HTTP порт, который был нами присвоен видеокамере №1 при ее настройке. Всплывает окно с предложением ввести логин и пароль. После введения логина, пароля и нажатия кнопки «Войти» загрузится панель видеокамеры с изображением. Если кликнуть быстро два раза по изображению, оно займет весь экран монитора.

Если после введения IP в браузере появилась страница в синих тонах, то нужно выполнить действия, описанные выше в разделе .

Просмотр видео с помощью бесплатного медиапроигрывателя VLC

Если медиапроигрыватель VLC на компьютере не установлен, то необходимо скачать из Интернета его дистрибутив и установить. Инсталляция VLC проходит в автоматическом режиме и трудностей не представляет. После установки нужно запустить проигрыватель, нажать закладку «Медиа» и в выпадающем меню выбрать «Открыть URL». В окошко всплывшего окна ввести следующий адрес: rtsp://135.135.135.135:5541/0. 135.135.135.135 это IP, который выдал провайдер, 5541 – это номер ранее назначенный нами RTSP порта камеры №1, 0 – является обязательным только для считывания RTSP с IP-видеокамеры ROKA R-2020. Для других моделей видеокамер после слеша требуется прописывать другой параметр, который назначен производителем камеры.

Просмотр и запись видео с помощью специальной программы HeroSpeed CMS

Программа HeroSpeed CMS является специализированной клиентской программой для работы в системах видеонаблюдения и подходит для работы с IP-видеокамерами многих производителей. Обычно в комплекте с видеокамерой имеется CD диск, на котором имеется программа для данной видеокамеры от производителя. В настоящее время производитель обычно указывает ссылку на сайт, с которого можно скачать необходимое программное обеспечение.

HeroSpeed CMS позволяет одновременно выводить на экран монитора и записывать на жесткий диск видео со всех видеокамер системы видеонаблюдения. Программа имеет множество настроек и поддерживает много языков. Правда, перевод на русский язык сделан довольно непрофессионально.

Для того чтобы программа начала показывать видео необходимо внести параметры связи. Для этого нужно нажать левую пиктограмму в виде списка на верхней панели, добавить все видеокамеры и внести их адреса. На фотографии показана панель, заполненная для видеокамеры №1. Где 135.135.135.135 IP, выданный провайдером, номер RTSP порта 5541 и номер HTTP порта 8201. С остальными настройками легко разобраться самостоятельно.

После того, как система видеонаблюдения заработала, останется только выполнить более точное кадрирование и фокусировку видеокамер.

Как видите разработать и установить систему онлайн видеонаблюдения двора через Интернет на базе IP видеокамер после ознакомления с представленной статьей вполне можно выполнить самостоятельно.

Варианты подключения

Автоматическая передача цифровых файлов с оборудования производится по сети Ethernet. Для передачи может использоваться локальная сеть или Интернет. Для соединения с камерой подойдет любой ноутбук или компьютер. Контакт с камерой осуществляется по определенному IP адресу.

Перед выбором варианта подключения видеокамеры наружного наблюдения, следует приобрести необходимые устройства и материалы, а также прочесть сопутствующую инструкцию. Сигнал IP устройства может передаваться по WiFi, через маршрутизатор.

Существует два типа передачи сигнала видеокамер:

  • беспроводной;
  • кабельный.

Подключение по кабелю в последнее время используется все реже и в основном для территорий с небольшой площадью. Для такого типа подключения нужно протягивать длинные провода, но в целом конструкция обходится дешевле, чем беспроводной вариант установки.

Следующие системы обеспечивают проводное подключение камер видеонаблюдения к монитору компьютера:

  • ТВ-тюнер;
  • видеорегистратор;
  • плата захвата для видеофайлов;
  • USB преобразователь.

Конвертер USB является самым бюджетным вариантом из представленных. Он прост в установке и подходит для любого типа компьютера. Форма устройства похожа внешне на флеш-карту, дополненную входами для подключения камер. Большой минус такой системы в низком разрешении получаемого изображения.

Плата захвата для изображений монтируется в системный блок через разъем PCI Express. Такая система рассчитана на максимум в 16 камер и подойдет для частной сети небольших размеров.

Что необходимо для подсоединения видеокамеры?

Чтобы правильно подключиться к камере видеонаблюдения и получать качественное изображение, потребуются:

  • Соединительные кабели;
  • Блок электропитания.

Для подсоединения аналоговой камеры чаще всего используют коаксиальный кабель. Его подключают к камерам видеонаблюдения, к регистратору или монитору. Кабель необходимо выбирать более качественный. Качество соединительного кабеля влияет на работу системы при удаленном расположении приборов.

Питание к регистратору или камере можно подвести любым соединительным проводом. При этом все оборудование будет получать электропитание от одного источника. Лучше всего использовать провод, который содержит и кабель питания. Подключение кабеля к видеокамере осуществляется с помощью выводных проводов или разъемов. Для работы устройства необходимо программное обеспечение. Его выбор зависит от типа камеры, которая подключается к системе.

Процесс подключения аналоговых видеокамер

Чтобы подключить камеру наружного наблюдения, необходимо руководствоваться правилами, которые предусмотрены для установки внутреннего оборудования видеонаблюдения. Самыми распространёнными механизмами, которые подключают во многих линиях видеоконтроля, являются аналоговые видеокамеры (могут быть компактными). Аналоговые камеры содержат следующие разъемы:

  • Красный – для подключения блока питания;
  • Два RCA разъема (так называемые тюльпаны).

Разъемы RCA представлены двумя цветами:

  • Разъем желтого цвета предназначен для передачи видеосигнала;
  • Разъем белого цвета – для передачи аудиосигнала.

В зависимости от модели оборудования цветовая схема может отличаться. В качестве приемника видеоизображения может выступать любой монитор (телевизор).

Подключать камеру к монитору необходимо при помощи соединительного кабеля RCA в паре. Видеовыход от камеры необходимо подключить к видеовыходу телевизора, а аудиовыход подключается соответственно. Можно выбрать правый или левый аудиоканал. Классическая схема расположения проводов представлена таким образом:

  • Красный провод видеоустройства является плюсом;
  • Черный провод считается минусом;
  • Желтый кабель обеспечивает подачу видеосигнала.

Схема подключения видеокамеры выглядит следующим образом.

Видеовыход соединяется с центральной жилой соединительного коаксиального кабеля. Плюс и минус подключаются соответственно. К противоположному концу кабеля прикручивается разъем RCA.

В последнее время в современном оборудовании чаще используются разъемы BNC.

Что необходимо для подсоединения видеокамеры?

Чтобы правильно подключиться к камере видеонаблюдения и получать качественное изображение, потребуются:

  • Соединительные кабели;
  • Блок электропитания.

Для подсоединения аналоговой камеры чаще всего используют коаксиальный кабель. Его подключают к камерам видеонаблюдения, к регистратору или монитору. Кабель необходимо выбирать более качественный. Качество соединительного кабеля влияет на работу системы при удаленном расположении приборов.

Питание к регистратору или камере можно подвести любым соединительным проводом. При этом все оборудование будет получать электропитание от одного источника. Лучше всего использовать провод, который содержит и кабель питания. Подключение кабеля к видеокамере осуществляется с помощью выводных проводов или разъемов. Для работы устройства необходимо программное обеспечение. Его выбор зависит от типа камеры, которая подключается к системе.

Процесс подключения аналоговых видеокамер

Чтобы подключить камеру наружного наблюдения, необходимо руководствоваться правилами, которые предусмотрены для установки внутреннего оборудования видеонаблюдения. Самыми распространёнными механизмами, которые подключают во многих линиях видеоконтроля, являются аналоговые видеокамеры (могут быть компактными). Аналоговые камеры содержат следующие разъемы:

  • Красный – для подключения блока питания;
  • Два RCA разъема (так называемые тюльпаны).

Разъемы RCA представлены двумя цветами:

  • Разъем желтого цвета предназначен для передачи видеосигнала;
  • Разъем белого цвета – для передачи аудиосигнала.

В зависимости от модели оборудования цветовая схема может отличаться. В качестве приемника видеоизображения может выступать любой монитор (телевизор).

Подключать камеру к монитору необходимо при помощи соединительного кабеля RCA в паре. Видеовыход от камеры необходимо подключить к видеовыходу телевизора, а аудиовыход подключается соответственно. Можно выбрать правый или левый аудиоканал. Классическая схема расположения проводов представлена таким образом:

  • Красный провод видеоустройства является плюсом;
  • Черный провод считается минусом;
  • Желтый кабель обеспечивает подачу видеосигнала.

Схема подключения видеокамеры выглядит следующим образом.

Видеовыход соединяется с центральной жилой соединительного коаксиального кабеля. Плюс и минус подключаются соответственно. К противоположному концу кабеля прикручивается разъем RCA.

В последнее время в современном оборудовании чаще используются разъемы BNC.

Структурная схема системы уличного видеонаблюдения

Благодаря построению системы видеонаблюдения на основе IP камер структурная схема системы получилась очень простой и представляет собой видеокамеры с блоком питания, подключенные с помощью кабеля витых пар к портам роутера. Выход роутера WAN подключен к сети Интернет. Видеокамеры устанавливаются на улице, а роутер и блок питания видеокамер в металлическом боксе в подъезде дома.

Применение IP камер в системе видеонаблюдения исключило необходимость установки видеорегистратора в непосредственной близости от них. В дополнение запись видеоизображения может осуществлять любой желающий имеющий доступ в Интернет с помощью стационарного компьютера, ноутбука или видеорегистратора. При этом для записи подойдет даже самый маломощный компьютер, главное чтобы винчестер был достаточного объема.

Из личной практики, для записи изображения с трех видеокамер цветного изображения в течение суток в формате Full HD (1920×1080) при частоте 5 кадров в секунду требуется 30 Gb места на винчестере. В неделю, что вполне достаточно, архив будет занимать всего 210 Gb, что для современных жестких дисков совсем немного.

Представленная схема системы видеонаблюдения позволяет легко увеличить количество видеокамер. Достаточно заменить четырехпортовый роутер на роутер с восьмью портами.

Если видеокамеры установлены на значительном удалении друг от друга, то целесообразно подключить их отдельными группами. Каждая дополнительная группа подключается к сетевому коммутатору (свитчу), а свитч подключается к роутеру всего одним кабелем витых пар.

При такой схеме построения системы видеонаблюдения через Интернет, вне зависимости от количества видеокамер, понадобится только одни фиксированный IP.

Если требуется создать локальную систему видеонаблюдения без подключения к Интернету, то тогда роутер заменяется коммутатором, к которому можно подключить любое количество компьютеров, сервер, видеорегистратор и другие IP устройства. Число подключаемых устройств ограничивается только количеством портов и быстродействием коммутатора. Все порты коммутатора равнозначны и поэтому правил подключения устройств, если это не указано в документации к коммутатору, нет. Схема организации простейшей локальной системы видеонаблюдения изображена на фотографии.

Таким образом, минимальный комплект системы видеонаблюдения может состоять всего из одной IP черно-белой или цветной видеокамеры и компьютера. Если создается система видеонаблюдения, состоящая из большого количества видеокамер, то дополнительно понадобится коммутатор или роутер любого производителя.

Как подключить камеру к телевизору через тюльпаны?

Интерфейсом оборудовано много видеокамер и большая часть плазменных, ЖК-панелей, включая современные модели. Сигнал передается по трем шнурам, – один отвечает за трансляцию видео, два других – за передачу аудиоряда.

Рекомендуем работать с качественным кабелем тюльпан – RCA jack. Бюджетные быстро изнашиваются и приходят в негодность. Если на панели три разъема тюльпан, а на камере всего пара, берите шнур с меньшим количеством штекеров.

Расскажем, как подключить камеру видеонаблюдения к телевизору напрямую, это очень просто. Присоедините провода к технике согласно цветности.

Не стоит бояться путаницы, ошибка не грозит серьезными последствиями, у вас просто не будет звука или изображения и все легко исправить. После этого включите устройства, на панели выберите нужный AV режим.

КАК НАСТРОИТЬ ВИДЕОНАБЛЮДЕНИЕ ЧЕРЕЗ ИНТЕРНЕТ

Существует несколько вариантов настроек удаленного доступа в зависимости от типа применяемого оборудования и способа его подключения. При использовании сервисов облачного видеонаблюдения и поддерживаемого ими оборудования этот процесс сводится, как правило к технологии “plug and play”.

Камера или видеорегистратор при первом подключении сами зарегистрируются в сети облачного провайдера. Иногда может потребоваться указать IP АДРЕС видеокамеры или регистратора в личном кабинете сервиса, но это мелочи.

Несколько иначе производится настройка системы с использованием статического (условия его предоставления уточняйте у своего интернет провайдера) или динамического IP адреса.

Первый вариант проще и, скажем стабильней. Второй зависит от качества выбранного вами сервиса динамических имен DynDNS – в первую очередь, и от ряда некоторых других факторов.

Следует отдавать себе отчет, что открывая доступ через интернет к аппаратуре видеонаблюдения, вы тем самым создаете возможность несанкционированного доступа (взлома) к ней со стороны потенциальных злоумышленников.

Если же подключение производится через роутер, то уязвимыми становятся все остальные, обслуживаемые им устройства, например, компьютер.

Существует два основных способа подключения оборудования:

  • непосредственно к сети интернет,
  • через роутер.

От этого, собственно и зависит как мы будем настраивать доступ к нашей системе интернет видеонаблюдения. Первый вариант, прямо скажем, расточителен (придется для целей видеонаблюдения выделять отдельную линию).

Вместе с тем, он очень прост. Обращаемся непосредственно к статическому IP, вводя его в адресной строке браузера или через свой аккаунт в DynDNS (скорее всего придется использовать INTERNET EXPLORER или специализированную программу).

Во втором случае потребуется дополнительно настроить роутер, а именно пробросить соответствующие порты, а для динамического адреса еще настроить его параметры. Стоит заметить, что интерфейс у разных моделей свой, но найти описание этого процесса в сети несложно. В качестве примера вкратце посмотрите как это делается на роутере D-LINK DIR_300BEEB5 – что было под рукой (картинки увеличиваются).

Настройка динамического адреса.

В поле имя хоста вводится ваше доменное имя, зарегистрированное в сервисе DDNS.

Далее ваш логин в сервисе и пароль.

Период обновления – как часто сервис будет отслеживать изменение вашего адреса.

Проброс портов роутера.

Имя – любое удобное для вас.

Внешний порт (начальный) – тот к которому вы будете обращаться из интернета.

Внутренний порт (начальный) – по которому находится ваше устройство видеонаблюдения.

Далее его IP адрес.

Пустые поля (конечные порты) и заполненные по умолчанию оставляем как есть.

Подробная инструкция по подключению

В общей цепочки монитор компьютера выступает в роли приемника видео. Возникающие цветовые изображения могут различаться в зависимости от модели устройства.

Процесс настройки камеры к ПК обязан проводиться с использованием соединительного провода RCA. Выход от оборудования на видео обязан присоединяться к видео выходу ПК. Вместе с тем аудиовыход должен быть отключён.

Среди главных преимуществ системы мастера выделяют возможность программирования. На следующем шаге выполняется присоединение видеовыхода к центральной части соединительно коаксиального провода. Присоединение чёрного и красного кабелей осуществляется следующим образом: на противоположный конец присоединяется RCA. Всё чаще современные производители включают в комплект устройства с BNC разъёмами.

Процесс подключения аппарата к ПК можно производить только трема способами в следующей последовательности:

  1. Монтаж платы захвата изображения.
  2. Общее число выходов в микросхеме соответствует 16, поэтому именно это значение способствует установке единого комплекта видеокамеры. Мастера рекомендуют совместно с платой приобретать специализированное программное обеспечение.
  3. Присоединять видеоустройство к ПК можно только с использованием USB преобразователя. Такой подход считается более рациональным, так как он позволяет преобразовать аналоговый сигнал аппарата в цифровой.
  4. Присоединение устройства к ПК должно осуществляться при помощи видеосервера. Прежде всего, это необходимо для улучшения качества изображения.

Стоимость работ специалиста

Весь перечень работ можно легко выполнить и без профессиональной помощи, но чтобы снизить риск возникновения неисправностей в процессе эксплуатации, желательно доверить установку профессиональному мастеру. Итоговая стоимость работ рассчитывается на основе различных факторов. Иногда подобного рода услуги предоставляются на бесплатной основе теми компаниями, у которых был приобретён комплект оборудования.

В среднем, рыночные расценки по подключению и настройке варьируются в следующих пределах:

  • беспроводные устройства – от 1,5 тыс. рублей;
  • монтаж видеорегистратора – от 2,5 тыс. рублей;
  • внутренние проводные устройства – от 1,5 тыс. рублей;
  • внешние камеры – 2,5 тыс. рублей.

Следует знать, что тарифы на монтаж видеокамер в зимнее время повышается до 20%. Также стоимость может увеличиваться во время проведения срочных работ. Если же мастерам предстоит выполнить большой объём работ, заказчик может рассчитывать на определённую скидку.

Принцип работы и цены систем видеонаблюдения

Все системы видеорегистрации работают по двум принципам — система видеонаблюдения, базирующаяся на ресурсах компьютера и автономные системы видеорегистрации. Последний тип — это наиболее перспективные системы, цены на которые имеют тенденцию к снижению и такое устройство можно купить за 80-100 долларов. Они представляют собой отдельный корпус, в который установлена плата для подключения от 4 до 16 камер с возможностью записи звука, устройство синхронизации, жесткий диск или карман для установки жесткого диска, все необходимые выводы для подключения к компьютеру для просмотра, редактирования или сохранения отснятого видеоматериала через порт RS 232 для программирования и диагностики.

Системы, которые интегрированы в персональный компьютер, отживают свой век, тем не менее, для домашнего использования они могут пригодиться, поскольку имеют несколько важных преимуществ:

  • нет необходимости покупать отдельную автономную систему видеонаблюдения;
  • всегда есть возможность апгрейда установленного оборудования, причем в очень широком диапазоне;
  • возможность многоцелевого использования компьютера, хотя с точки зрения безопасности, это не самый весомый плюс;
  • цена такой системы немного ниже автономной.

Коротко о конвертерах и принципе использования

Комплект конвертеров сигнала Dahua Technology DH-LR1002-1ET и DH-LR1002-1EC Речь пойдет о двух продуктах бренда Dahua Technology: DH-LR1002-1ET и DH-LR1002-1EC. Их принцип работы основан на конвертации сигнала и его беспроблемной передаче на объединенной магистрали. Схема работы следующая:

  1. К камере подводится витая пара (4 провода), которая принимает сигнал от гаджета.
  2. Витая пара подключается к конвертеру, который с другой стороны соединен с коаксиальным кабелем.
  3. Сигнал снова поступает на конвертер, но уже подключенный витой парой к PoE-коммутатору.

Коммутатор будет выдавать необходимое питание для всех элементов системы наблюдения, поэтому дополнительных источников не потребуется. Это отличный вариант, позволяющий избежать перекладки коаксиала и повторного ремонта. Фактически сигнал с четырех проводов (витой пары) переводится на два (коаксиал) и затем снова возвращается на четыре.

Важно! У конвертеров есть разъем-приемник и разъем-передатчик, путать их нельзя. Это чревато не только нерабочей системой передачи данных, но и поломкой самих устройств

Схема подключения конвертеров сигнала к камере видеонаблюдения

Коаксиальный кабель выступает своеобразной трассой, которая не влияет на качество получаемого сигнала и возможность использования дополнительных функций. Это достигается за счет конвертера, успешно трансформирующего разные типы сигналов между цифровыми устройствами.

IP по коаксиалу успешно применяется в современных системах видеонаблюдения и позволяет построить высококачественный контур безопасности с хорошим качеством картинки, достойной частотой кадров и даже искусственным интеллектом.

Выбрать кабель для видеонаблюдения
