Ремонт выключателей света: принцип работы и устройство

Ремонт других типов выключателей

Выше рассмотрен демонтаж и ремонт выключателя с двумя клавишами. Одноклавишные и трехклавишные приборы имеют сходное устройство, поэтому после ознакомления с пошаговой инструкцией проблем с их восстановлением возникнуть не должно. Видно, что приведенный на рисунке выключатель с одной клавишей отличается от двухклавишного лишь объединенной (а не раздельной) подвижной планкой крепления декоративных накладок. И разбирается он точно так же.

Конструктив одноклавишного прибора.

Надо лишь иметь в виду, что конструктив приборов может немного отличаться от производителя к производителю. Но существуют и другие типы бытовых коммутационных элементов.

Как произвести разборку и чистку контактов

Разборка и чистка контактов

Когда выключатель работает не всегда, то фактор поломки содержится, скорее, в подгоревших контактах системы коммутации. Этапы проведения ремонта в данном случае выглядят таким образом:

1. После того как автомат электропитания будет выключен, стоит еще раз проверить, что электричества нет, для этого устанавливают в розетку индикаторную отвертку или мультиметр.

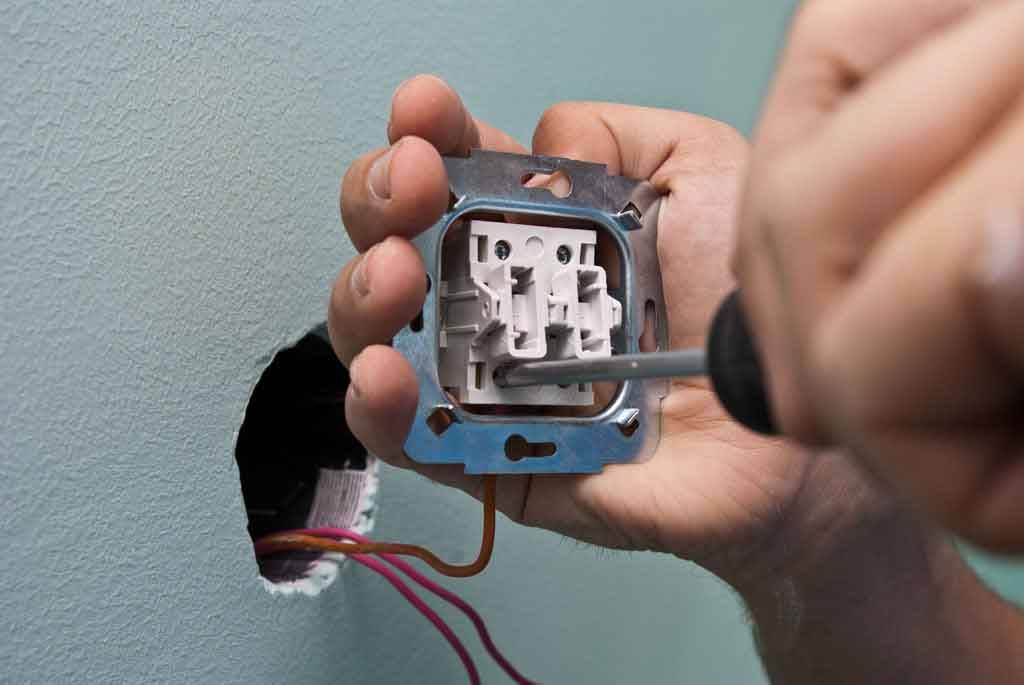

2. Затем необходимо тонкой узкой отверткой подцепить край кнопки выключателя и произвести ее демонтаж с корпуса, двойной выключатель снимается подобным образом. При снятии кнопок прилагать усилия нет необходимости, так как они чаще снимаются без труда.
3. Следующим этапом также подцепляют за край пластиковое обрамление корпуса выключателя и убирают его.
4. Далее снова используют индикаторную отвертку, еще раз удостоверяясь в том, что напряжения на клеммах демонтируемого устройства нет.
5. В случае, когда выключатель двухклавишный, необходимо пометить маркером провод, подводящий электричество и являющийся общим для двух режимов включения.
6. На следующем шаге при помощи отвертки ослабляют затяжку 2-ух винтов, находящихся по краям от корпуса выключателя, впоследствии чего их следует вынуть из пластикового подрозетника.
7. В дальнейшем изоляционной лентой обматывают оголённые подводящие провода и подключают отключенный ранее автомат, если это необходимо, например, чтобы подтвердить тот факт, что поломка содержится именно в выключателе.

Изоляция проводов

Контакты, подлежащие чистке, находятся на пластмассовом основании, выглядящем как полусфера, они располагаются под кнопкой выключателя. Их наверняка можно найти по отличительным признакам нагара темной расцветки, которая появляется в результате искрения и, как правило, они же являются главной предпосылкой поломки.

Для того чтобы отчистить контакты от гари и грязи, можно воспользоваться небольшой мелкозернистой шкуркой.

Как починить выключатель света – инструкция по ремонту

Если в один прекрасный момент Вы заметили, что переключатель света в комнате не работает либо выключает освещение через раз, не следует сразу же идти и покупать новый. Конструкция изделия не представляет ничего сложного и чаще всего причина выхода из строя – это подгорание контактов, которые нужно просто почистить. Далее мы подробно рассмотрим, как починить выключатель света своими руками, а также расскажем Вам, почему может произойти данный вид поломки.

Технология ремонта

Итак, чтобы инструкция по ремонту была для Вас понятной, рассмотрим ее поэтапно, с фото примерами для каждого важного момента починки

1. Для начала нужно подготовить инструмент: маркер, мелкозернистую шкурку, индикаторную и обычную отвертку.
2. Отключите автомат на вводном щитке, чтобы обесточить электросеть в доме и обезопасить себя от поражения электрическим током.
3. Убедитесь, что напряжение в комнате отсутствует, самостоятельно проверив наличие питания в соседней розетке с помощью индикатора. Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с инструкцией, на которую мы сослались.
4. Демонтируйте выключатель света со штробы. Перед тем как починить изделие, Вам нужно самому снять декоративную крышку, еще раз проверить отсутствие напряжения индикаторной отверткой, открутить боковые винты и вытянуть корпус из подрозетника.
5. Отсоедините провода. Если переключатель света двухклавишный, рекомендуем отметить маркером, какая из жил является вводной, чтобы потом не перепутать и правильно выполнить подключение своими силами.
6. Разберите корпус и доберитесь до контактов, которые, скорее всего и являются причиной ремонта. Данные элементы конструкции находятся сразу же за пластиковой клавишей, которая крепится винтами. Починить их не составит труда, в чем Вы и убедитесь далее.
7. Визуально просмотрите контакты в виде полусферы (на фото их видно) и если они подгоревшие, с помощью мелкозернистой шкурки зачистите их до металлического блеска. Если не получается хорошо вычистить нагар шкуркой, Вы можете аккуратно выполнить чистку жалом отвертки. Этого достаточно, чтобы починить переключатель света своими руками.
8. Соберите корпус в обратном порядке. На видео ниже показано, как разбирается и собирается выключатель света в домашних условиях.
9. Осуществите подключение проводов, а также установку корпуса в подрозетник.
10. Включите автомат на щитке и проверьте, работает ли переключатель освещения. Если выключатель не трещит и работает правильно, можете гордиться — Вам удалось починить изделие. Если при выключенном выключателе горит свет, значит, Вы плохо почистили контакты либо неправильно выполнили подключение, поэтому придется делать все заново.

Видео инструкция по сборке корпуса

Таким образом за 10 шагов Вы сможете починить изделие своими руками. Как Вы видите, ремонт не сложный и станет под силу даже электрику-новичку. Рекомендуем также ознакомиться с предоставленными ниже советами, которые позволяет быстро и правильно отремонтировать выключатель в квартире.

Практические советы

1. Если сломался выключатель старого образца, Вы конечно можете его починить, но в этом нет смысла, т.к. каждая деталь со временем изнашивается, а в электрике очень опасно эксплуатировать старые выключатели и розетки, тем более, если они частенько выходят из строя. На сегодняшний день даже у таких лидирующих фирм, как легранд есть недорогие, но надежные изделия даже с подсветкой, цепочкой (шнурком) либо регулятором освещения.
2. Причина, по которой быстро подгорают контакты на клавишном переключателе – слишком мощные лампочки. Рекомендуем заменить лампы накаливания на более эффективные и в то же время менее мощные источники света – светодиодные лампы. В этом случае Вы сможете надолго забыть о ремонте выключателя.
3. Перед тем, как переходить к полной разборке корпуса, проверьте, насколько хорошо затянуты жилы винтами. Возможно, Вам удастся починить переключатель просто затянув винтики отверткой.
4. Чтобы не перепутать очередность сборки запчастей разобранного корпуса, рекомендуем воспользоваться фотоаппаратом: поочередно фотографировать каждый из этапов разборки и если возникнет необходимость, по фото собрать конструкцию.

Вот и все, что хотелось рассказать Вам о том, как починить выключатель света своими руками. Надеемся, что предоставленная инструкция и фото примеры помогут Вам отремонтировать переключатель, который не выключает либо не включает освещение в доме!

Также читают:

Видео инструкция по сборке корпуса

samelectrik.ru

Общие принципы монтажа выключателей освещения

Монтаж простой системы освещения и управляющих устройств производится во время ремонтных работ в помещении. При скрытой проводке, до выполнения чистовых отделочных работ производится укладка кабеля в штробы и подготовка мест под установку выключателей. При этом коммутацию выключателей, приборов освещения и питающих линий производят в монтажных распределительных коробках. Такие коробки могут находится в специальных нишах в стенах, скрыты в полу или за натяжным (подвесным) потолком.

В некоторых случаях, например, в деревянных домах, нормативными актами запрещен монтаж скрытой проводки, поэтому в таких помещениях монтаж производят открыто уже после отделки помещения (с использованием кабель-каналов или специальных гофрированных трубок).

Общий принцип подключения выключателей в большинстве случаев одинаковый: выключатель служит для разрыва фазы на линии, а ноль проводят непосредственно на светильник. Почему фазу, а не ноль? Это требование прямо указано в ПУЭ, которое гласит, что должна исключаться возможность разрыва одного нулевого проводника без отключения фазного. Это связано непосредственно с мерами безопасности при эксплуатации осветительных приборов. При отключении устройства от сети с помощью выключателя на него не должно подаваться напряжение, чтобы его можно было безопасно ремонтировать или менять лампу.

Место установки выключателей, управляющих освещением, подбирается исходя из привычек будущих пользователей и конфигурации помещения. В общем случае принят монтаж выключателей на высоте 90 см от пола. Это связано с тем, что таким выключателем сможет удобно пользоваться как ребенок, так и взрослый.

Планируя монтаж выключателей, лучше всего составить схемы подключения проводов в распределительных коробка и план с указанием расположения точек освещения и управляющих устройств, а также произвести разметку непосредственно на стенах. Это поможет избежать ошибок.

Модель с подсветкой

Встречаются выключатели света, оборудованные подсветкой. Суть этого устройства заключается в том, что параллельно основным контактам монтируется светодиод с резистором или миниатюрная неоновая индикаторная лампа. Схема такого варианта исполнения показана ниже:

Когда освещение выключено, через лампу (или лампы) освещения и светодиод с токоограничивающим сопротивлением проходит ток. Его величина слишком мала, чтобы зажечь свет лампы, но достаточна для свечения светодиода. Таким образом, свет диода помогает найти кнопку включения света в темном помещении. Когда мы включаем светильник, контакты шунтируют светодиод, он обесточивается и гаснет.

Кроме удобства в эксплуатации, такая схема предоставляет возможность проверить состояние контактов выключателя. Ведь схема подсветки представляет собой аналог той самой контрольной лампы, с помощью которой можно проверить обычный выключатель. Например, если вы нажали на клавишу, свет не зажегся, а светодиод не перестал гореть, значит, контакты не замкнулись.

Ремонт выключателя в холодильнике

Причин, по которым свет в холодильнике не горит, может быть множество:

• Выход из строя терморегулятора, подающего на лампочку специальный контакт. Этот прибор не подлежит ремонту, потому придется его заменить новым.
• Не срабатывание или «западание» кнопки, переводящейся во включенное положение прижатием дверцы холодильника. Необходимо проверить ее работу и возможность выполнения ремонта.
• Также необходимо проверить, не перегорела ли лампочка. Она может быть недостаточно плотно установлена, либо вставлена так, что ее контакты периодически отходят. В свое время мне не удалось поступить в институт по состоянию здоровья, потом замоталась, так и не получив никакой специальности. Но мне очень хочется состояться в этой жизни, построить карьеру и развиваться в профессии, поэтому стала искать, где приобрести диплом в Москве без риска. Найдя компанию, слегка растерялась и засомневалась. Но поговорив с менеджерами, все страхи улетучились. Они, дали гарантию полной анонимности, и заверили, что диплом идентичен оригиналу. После сотрудничества с ними, я в этом убедилась. Для того чтобы удостовериться в этом, необходимо просто покачать лампочку в разные стороны и, если она начнет мерцать, потребуется всего лишь заменить патрон.
• Не лишним будет убедиться, что холодильник вообще работает, подключен ли он к электросети или просто сломался по различным причинам.

Также причина может заключаться и в других поломках:

• сбоит электроника;
• не работает магнитный выключатель;
• какие-либо проблемы с проводкой внутри прибора.

Проблемы с проводкой могут возникнуть при попадании воды в гнездо лампочки, что часто приводит к перегоранию проводов. Зачастую повышенное образование конденсата может вывести из строя всю проводку. Такой «болезнью» в основном отличаются недорогие модели от малоизвестных производителей.

Выключатель рычажного типа, применяющийся в большинстве современных моделей холодильников известных марок

Если обнаружено, что проблема заключается именно в выключателе, необходимо найти его внутри холодильного устройства. Как правило, в большинстве моделей выключатель расположен в верхней внутренней части корпуса и имеет вид вытянутого рычажка, прижимаемого дверцей. На дверце для надежного прижатия устроен соответствующий выступ.

При неисправности выключателя, максимум, что можно сделать собственными силами — это несколько раз попеременно прижать и отжать кнопку.

Как заменить выключатель

Выключатель может потребовать замены по самым разным причинам. Иногда просто ломается или изнашивается коробка. Чтобы провести весь комплекс работ самостоятельно, много времени не потребуется.

Известно, что замена старого выключателя на новый занимает даже у неподготовленного человека не более 20 минут

Однако перед тем как начинать работу, надо принять меры предосторожности

В статье мы расскажем как заменить выключатель света в квартире своими руками, рассмотрим варианты одноклавишного и двухклавишного выключателей.

Подготовка

Обесточить квартиру

Если есть возможность, то лучше воспользоваться для замены выключателя услугами электрика. Самостоятельная замена выключателя может быть опасной.

Где установить

1. Перед тем как самостоятельно заменить выключатель, надо сначала снять лампочку и проверить, действительно ли виноват выключатель. Ведь часто бывает так, что просто перегорает патрон.
2. Также надо установить, что в других помещениях квартиры свет есть.
3. Если точно установлено, что неисправен именно конкретный выключатель, то его надо демонтировать. Однако перед этим сначала придется полностью обесточить квартиру. Выключив рубильник, следует удостовериться, что напряжения на линии нет. После этого необходимо сказать своим близким о том, чтобы они не включали свет и не поворачивали рубильник. Люди, которые находятся в помещении, должны быть в курсе, что проводится работа с электричеством.

Демонтаж

Демонтаж старого

Сначала убираются клавиши выключателя. Делается это обычно просто: надо только поддеть их и аккуратно снять.
Двойные клавиши надо убирать по очереди.
После того как клавиши демонтированы, следует снять внешнюю часть коробки, которая служит декоративным украшением для выключателя. Она, как правило, демонтируется так же легко, как и сами клавиши. Достаточно поддеть ее отверткой и потянуть на себя.
После съема декоративной части мастер увидит винты, с помощью которых прикручен сам выключатель. С помощью отвертки винты надо вывернуть.
Выключатель вынимается из проема.
После демонтажа выключателя мастер увидит проводки. Их надо тоже отсоединить

При этом важно запомнить, в каком порядке и на каких местах они были установлены.
Провода следует заизолировать. После того, как все манипуляции закончены, можно даже включить рубильник. Провода в таком состоянии не опасны.

Провода в таком состоянии не опасны.

Выбор нового выключателя

Разборка нового

1. Выбор При покупке нового выключателя надо иметь под рукой старый. Это гарантирует, что коробка идеально подойдет к проему.
2. Если планируется подключение сенсорного выключателя света, то с этим тоже не будет проблем. Главное, чтобы по размерам он был таким же, как старый выключатель.
3. Перед тем как установить выключатель света, надо снова обесточить квартиру.
4. Подключение выключателя света производится в порядке, обратном тому, который использовался при демонтаже.
5. Сначала надо разобрать новое устройство. В первую очередь снимаются клавиши, потом внешняя обводка.
6. Провода нужно закрепить в выключателе на том месте, где они располагались в старом. В западных выключателях работает зажимная система.
7. Блок устанавливается в подрозеточный проем. После этого его надо тщательно закрепить при помощи винтов.
8. Сверху на выключатель устанавливается коробка, которая служит декоративным элементом.
9. После этого нужно установить клавиши выключателя.

Подключение

Когда работа завершена, можно проверить, правильно ли был произведен монтаж. Для этого необходимо включить рубильник и пустить электричество. При любых неисправностях систему лучше быстро обесточить.

Точно так же, как и простой выключатель, устанавливаются сенсорные системы и выключатели со светодиодами.

Основные методы устранения неполадок

Чаще всего при включении в приборе подгорают контакты, и здесь рекомендуется просто зачистить контактные группы. Сделать это лучше небольшим отрезком наждачной бумаги.

Иногда выключатель не работает из-за неплотного зажима проводов, поэтому необходимо проверить работоспособность фиксирующего винта.

Тяжелая работа выключателя, особенно со скользящим типом контактов связана с тем, что отсутствует смазка, из-за этого контакт не включает цепь.

Наличие оплавленной пластмассы или раскрошившегося керамического корпуса означает, что прибор сломался окончательно и подлежит окончательной замене.

Централизованное управление освещением одной кнопкой

На моделях с так называемым центральным или централизованным управлением, помимо вышеперечисленных, есть еще дополнительные клеммы ON и OFF.

При подаче напряжения на них, реле принудительно либо
отключается (OFF), либо включается (ON).

Они используются при сборке схемы с мастер кнопкой или мастер выключателем. То есть, выходя из дома, всего с одной кнопки вы централизованно можете отключить свет на всех этажах и во всех комнатах.

Вот такая схема собранная на несколько групповых светильников, подключенных от разных импульсных реле. Заметьте, что в данном случае все реле должны быть именно с центральным управлением, иначе схема работать не будет.

Схема №2 – с центральным управлением

У имульсников ABB блок
центрального управления можно докупить отдельно и присоединить его с левой
стороны от реле E290.

Только будьте предельно внимательны при сборке такой схемы управления в трехфазном щите на 380В.

При наличии трехфазки, некоторые группы освещения запитывают от разных фаз, дабы равномерно распределить нагрузку.

В этом случае нельзя все контакты OFF и ON на релюшках соединять перемычками, как это зачастую и делают в однофазных щитках. Придется выносить все цепи управления на отдельный автомат и именно с него подавать одноименную фазу для вкл-выкл всех импульсных реле одновременно.

И то, такое возможно при использовании эл.механических моделей.
Для электронных придется делать развязку через промежуточные реле.

Как проверить выключатель индикаторной отверткой

Самый простой способ определения исправности устройства — это проверить выключатель индикаторной отверткой. Вместо неё допускается использовать устройства другой модели, способные показывать наличие напряжения на фазном проводе, например ПИН-90, который использовался ещё в Советском Союзе или индикатор серии «Контакт».

Недостаток этого варианта в том, что перед тем, как проверить выключатель света, его нужно подключать к сети, поэтому проверку необходимо производить с особой осторожностью. При проверке индикаторной отвёрткой проверяется наличие напряжения на обеих клеммах выключателя поочерёдно во включенном и в отключенном состоянии

Есть два варианта показаний индикатора в зависимости от того, как подано питание на выключатель:

При проверке индикаторной отвёрткой проверяется наличие напряжения на обеих клеммах выключателя поочерёдно во включенном и в отключенном состоянии. Есть два варианта показаний индикатора в зависимости от того, как подано питание на выключатель:

#1. Выключатель подключен правильно

1. К выключателю подключается фаза. Это самый распространённый способ, предписанный ПУЭ п.6.6.28 и проверить исправность устройства можно при сгоревших лампах или неисправной проводке. Напряжение должно присутствовать на обеих клеммах во включенном состоянии и только на одной из них в отключенном положении.

#2. Выключатель подключен НЕправильно

1. Фаза подключается к лампе (светильнику). Это неправильно, но встречается в некоторых квартирах и частных домах, монтаж проводки в которых выполнялся неопытными или недобросовестными электриками. Проверка возможна только при наличии лампы и исправных патроне и электропроводке. Во включенном положении на обеих клеммах напряжение отсутствует, в отключенном положении оно присутствует на одной из клемм.

Информация! Для двойного или тройного выключателя проверка производится для каждой клавиши по-отдельности.

Порядок ремонта

Итак, у вас не работает выключатель, вы решили отремонтировать его своими руками и уже подготовили нужный инструмент. Теперь переходим непосредственно к ремонту, который вам будет легче выполнить, руководствуясь этой пошаговой инструкцией:

• Чтобы не допустить поражения током во время работы, в первую очередь квартиру нужно обесточить, выкрутив электрические пробки или выключив рубильник.
• Убедиться в отсутствии напряжения, проверив индикаторной отверткой любую домашнюю розетку.
• Произвести демонтаж выключателя света. Для этого необходимо снять декоративную крышку, дополнительно проверить отверткой-индикатором, что на устройство не подается ток, после чего выкрутить боковые винты крепления. Теперь корпус приспособления можно вытащить из подрозетника.
• Отделить от выключателя света электрические кабели. Если устройство имеет две клавиши, желательно пометить маркером вводную жилу, иначе при обратном подключении их можно перепутать.
• Разобрать корпус. Открывается доступ к контактам, которые обычно и являются причиной выхода выключателя из строя. Находятся они под зафиксированной винтами пластиковой клавишей.
• Произвести визуальный осмотр контактов. Если на них обнаружен нагар, снимите его наждачкой, чтобы вернуть металлический блеск.

Иногда нагар не получается полностью вычистить с помощью шкурки. В этом случае остатки его нужно снять жалом шлицевой отвертки.

Процедура ремонта на этом закончена. Теперь следует собрать переключатель в обратном порядке. Во избежание путаницы можно воспользоваться фотографиями, которые были сделаны при разборке изделия.

Почему заедает клавиша выключателя света (двухклавишный), как исправить?

Туго работает, залипает, западает в общем проблемы с одной клавишей, как исправить.

Причин может быть множество:

Купили не качественный выключатель, то есть это просто заводской брак, тут ремонт один, это полная замена выключателя.

Возможно выключатель давно в эксплуатации, его не разбирали.

Между двумя клавишами выключателя собралась пыль, грязь.

В этом случае отключите автомат на лестничной площадке.

Далее подденьте ножом, плоской отвёрткой, или вот так

Можно ватным диском и спиртом, можно просто губкой чуть влажной тщательно протереть клавиши особенно их торцы.

Устанавливаем клавиши на место, включаем электричество.

Я бы ещё посоветовал осмотреть контакты, возможно они греются, опять же возможно греются сильно и клавиша деформировалась.

Контакты можно подтянуть, но скорей всего выключатель придётся менять.

Возможно на торцах клавиш (это пластик) есть некие заусеницы, действия те же (снимаем клавиши) заусеницы можно убрать наждачной бумагой и далее сборка в обратной последовательности.

Меня как-то совершенно это вывело из себя, уже что только не делал, и наждачкой саму клавишу дорабатывал, и маслом смазывал (по совету из интернета), но ничего не помогало, как заедала, так и продолжала.

Дошло всё до того, что пришлось полностью снять выключатель (готов был уже новый купить) и разобрать его полностью.

Но проблема всё-таки нашлась и была она не в большой клавише, а внутри, там где само крепление переключателя, разбирать сейчас не буду, вот он сам сой выключатель, стрелкой показал примерно где проблема была.

Эта серая пластмасса, которая и переключает бегунки на замыкание и размыкание контактов, отливается (или штампуется) на производстве. При изготовлении, когда форма немного подработана и не плотно сжимается, по краям образуются заусенцы, которые надо снимать, чтобы они не мешали.

Один из таких заусенцев был у меня, даже не просто заусенец, а «грыжа» из пластмассы.

Эту грыжу я срезал канцелярским ножом и немного подточил край механизма лезвием ножа.

После этого действия механизм перестал заедать и выключатель уже третий год работает.

Кстати замечу, что такая проблема возникает (из собственного опыта) только у дешёвых выключателей, которые я и купил, с дорогими даже при монтаже всё как по масла происходит и служат дольше.

Кстати я на всякий случай во все выключатели залил немного спрея для смазки контактов в электропроводке (взял на СТО) именно в место с краёв, где переключатель трётся о стенку. На самом деле выключатели как то мягче стали работать.

Популярные производители

Фирма-производитель играет важную роль при выборе выключателя.

Знаменитые бренды стремятся сделать устройства качественными, стильными и безопасными, гарантируя долгий срок службы продукции.

Legrand

Фирма из Франции, которая занимается реализацией продуктов для электрики. Входит в пятерку лучших европейских брендов. Продукция французской фирмы продается под торговыми марками Контактор, BTicino, Sarlam, Legrand и другими. Изделия отличаются высоким качеством, безопасностью, надежностью и длительным сроком службы. Ассортимент разнообразен: традиционные модели и необычные современные устройства.

Компания уделяет огромное внимание качеству деталей. Корпуса устройств изготавливаются из самозатухающего пластика, что улучшает безопасность выключателя

АВВ

Шведский производитель, лидер электроустановочных приборов. Отличаются высочайшей безопасностью и качеством изделий. Корпуса выполняются из натуральных ударопрочных материалов, стойких к УФ излучению. Изделия просты в монтаже, с разным дизайном. Из недостатков – высокая стоимость приборов.

Schneider Electric

Еще один французский бренд, лидирующий среди электроустановочных изделий. Приборы выполняются из стойких материалов с пружинными бронзовыми контактами. Монтаж простой, дизайн разнообразен. Стоимость приборов высока, даже для классических стандартных моделей.

Российского производства

В России также производятся электрические комплектующие. Этим занимаются многие фирмы – относительно новая компания LK studio, GUSI Electric, IEK. У отечественных приборов хорошее соотношение цена/качество, имеются выключатели с оригинальным и стильным дизайном. Вышеупомянутая фирма входит в число крупнейших заводов электротехнической промышленности в России и в группу компаний Легран.

Быт человека невозможен без электрического освещения, бытовых приборов. Для управления такими устройствами и нужны выключатели. На сегодняшний момент ассортимент выключателей широк и разнообразен.

Рассмотрим, как поменять выключатель света: необходимые инструменты

В повседневной жизни часто случается, что вдруг при включении мы понимаем, что перестает функционировать комнатный выключатель света. Некоторые, поняв, что прибор сломался, сразу же бегут за электриком. Однако, отремонтировать или менять вышедший из строя прибор совсем не сложно и самому. Нужно хотя бы раз попробовать сделать это самостоятельно, и у вас сразу же появится соответствующий опыт.

Начинающему электрику следует запомнить, что перед работой с любым прибором, являющимся частью или звеном схемы электропроводки, следует соблюдать правила техники безопасности. Кроме этого, для работы нужны специальные приборы и инструменты.

Вам понадобятся следующий ремонтный набор инструментов:

• Отвертка-индикатор;
• Обычная отвертка;
• Изолента;
• Мелкая наждачная бумага;
• Маркер;
• Пассатижи.

Кроме этого, приготовьте баночку или коробочек, куда правильнее будет складывать все мелкие детали и болтики, чтобы они не потерялись и были все время под рукой.

Это интересно: Трещит соединение проводов под шпаклевкой: излагаем по порядку

Как разобрать выключатель?

Из инструментов для разборки потребуются плоская и крестовая отвертки. У большинства моделей применяются плоские винты крепления, но иногда попадаются крестообразные.

Выключатели бывают с одной, двумя или тремя клавишами. Без их снятия устройство не разобрать, поскольку элементы крепления скрыты внутри.

Устройства различаются по конструкции, и способы разборки могут быть разными:

1. Клавиша прижимается большим пальцем к стене с одного края и вынимается, если потянуть на себя другой (рис. а). Ковырять отверткой или ножом ее не следует, поскольку на поверхности останутся царапины. Некоторые клавиши сидят плотно и их можно поддеть за край отверткой.
2. Клавиша сжимается пальцами по бокам, крепления утапливаются, и она свободно отходит.
3. Если по бокам выполнены разъемы, их поддевают отверткой и аккуратно тянут на себя, после чего клавиша отходит.

Снятие клавиш (а) и рамки (б) с выключателя своими руками

Двойные и тройные клавиши убираются по очереди. Затем надо удалить декоративную рамку, которая прижимается к механизму расположенной посередине и удерживаемой защелками вставкой.  Ее следует вынуть, поддев за край отверткой (рис. б).

После станут доступными элементы крепления проводки и механизма выключателя.

Механизм выключателя с элементами крепления проводов

Крепление рамки может быть на винтах, которые следует открутить. Чаще всего она фиксируется на боковых защелках. Пластиковые крепления поочередно отгибаются, и рамка отходит.

Перед тем, как демонтировать механизм, надо найти жилу, через которую к выключателю подключается фаза. Для этого на него подается напряжение, и индикатором проверяется наличие напряжения на обоих контактах. Затем клавиша переключается в следующее положение и проверка повторяется.

Если во всех случаях на одном контакте остается напряжение, значит, к нему подключена питающая фазная жила. Другая жила будет отходящей на лампу. Аналогично находится фаза для двух,- и трехклавишного выключателей. Домашнего мастера не должно волновать количество подведенных проводов. Среди них будет только один провод, по которому подается напряжение питания. Затем подача напряжения снова отключается, и работа продолжается.

Винты крепления держат распорные лапки, упирающиеся в боковые стенки монтажной коробки. Если ослабить винты, механизм свободно выйдет из стены. Если он закреплен на коробке винтами, их следует вывернуть.

Затем отвинчивают винты крепления проводов и вынимают его из выемки стены. На механизме проверяют отсутствие напряжения отверткой-индикатором. Вводные жилы могут быть закреплены самозажимающими клеммами. Чтобы легко вытянуть жилы из разъема, надо нажать на рычажки фиксации. Сначала отсоединяется и изолируется фазный провод. В дальнейшем его снова подключают к контакту фазы нового или отремонтированного выключателя. Если контакты обозначены «L» и «1», подключение делается к «L». При их обозначении «1» и «2» фаза соединяется с контактом  «1».

Обозначение контакта L питающей фазы

В двух,- и трехклавишных выключателях обозначение контактов производится аналогичным образом:

• двухклавишный – «L», «1», «2» или «1», «2», «3»;
• трехклавишный – «L», «1», «2», «3» или «1», «2», «3», «4».

Во всех случаях устройства имеют один общий контакт с подключенной питающей фазой и отводящие контакты к лампам.

Подключение фазы должно быть к неподвижному контакту, а отводящей жилы – к подвижному. Если все выполнено правильно, клавиша будет прижата сверху в положении «включено» и снизу – в положении «выключено».

После разборки выключатель в частном случае выглядит, как изображено на рисунке ниже (марка LEZARD). Он содержит 3 главных элемента: механизм, рамку и клавишу.

Виды выключателей и принцип работы

По количеству коммутируемых цепочек и числу клавиш все существующие разновидности выключателей делятся на следующие виды:

• одноклавишные модели;
• двухклавишные образцы;
• трехклавишные приборы.

До сих пор используется еще одна разновидность старых устройств, у которых элемент, управляющий механизмом выключателя, больше похож на кнопку.

Кроме того, на отечественном рынке представлены редкие виды коммутирующих изделий поворотного типа. По способу управления они немного напоминают пакетный выключатель. Также встречаются недорогие китайские приборы, относящиеся к сенсорным чувствительным устройствам. Для управления ими не потребуется значительных усилий – достаточно поднести палец к контактной пластине.

Принцип работы выключателя обычного типа основан на замыкании подвижного и неподвижного контакта при переведении клавиши в верхнее положение и их размыкании при обратном действии. Таким же образом работает и так называемый «проходной» выключатель, отличающийся от обычного наличием дополнительных групп контактов, а также способом включения в осветительную сеть.

Рекомендации

Многие профессиональные электрики советую придерживаться таких правил при ремонте выключателей, удлинителей и других электроприборов бытового назначения:

1. При поломке старых советских выключателей лучше всего заменить их новыми, чтобы они реже выходили из строя, составляли меньшую опасность.
2. Чаще всего основная причина перегорания контактов – использование освещения большей мощности, чем способен выдерживать прибор. Нужно заменить лампы светодиодными или экономичными, чтобы не производить регулярных ремонтов.
3. Очень часто причина выхода из строя или отсутствия контакта может скрываться в слабой фиксации проводов в клеммах. Поэтому лучше всего хорошо затянуть винты и проверить работу. Если действия результата не дали, тогда устройство демонтируют и ремонтируют.
4. Удобно применять фотоаппарат и фиксировать свои действия на фото, чтобы не ошибиться при сборке.

СоветОснова работы с электроприборами, которые вмонтированы в бытовую сеть — безопасность, поэтому необходимо отключать питание на щитке. Выключатели любого типа могут ломаться или плохо работать. Для их починки не всегда обязательно обращаться к мастеру и тратить много времени. Достаточно демонтировать прибор, разобрать его, найти неисправность, починить и установить на место.

Замена однокнопочного выключателя на двухкнопочный

Мастера, сталкивающиеся с установкой более простого оборудования, наверняка знают как заменить выключатель с наличием большего количества клавиш.

Предположим, вы приняли решение сделать замену старого выключателя с одной кнопкой на много кнопочный для более качественного или экономного распределения света в комнате.

При установке выключателя с двумя кнопками, важно учесть момент подключения проводов к оборудованию. К двухклавишному выключателю подходит один провод с фазой (он идет от автоматического выключателя в вводном щитке)

Найти его нужно еще до того, как с выключателя снято напряжение с помощью индикатора напряжения или индикаторной отвертки. Необходимое количество отходящих проводов от выключателя к нагрузке должно быть два. К каждой его клавише подводится индивидуальный провод к светильнику, по которым в дальнейшем пойдет ток от выключателя.

Последовательность установки двухкнопочного выключателя выполняется аналогично действиям, по которым производится замена однокнопочного выключателя в квартире.
