Способы переноса выключателей света без штробления

Способы переноса розетки

Когда возникает необходимость установки розеток на новых местах, прежде всего надо выбрать подходящий способ её выполнения. Далее рассказано о тех вариантах, которые могут иметь место.

Монтаж новой линии

В этом случае предполагается, что из распределительной коробки подводятся провода к месту установки новой розетки. В этой ситуации надёжность осуществления работ будет наибольшей. Однако при этом протяжённость проводов, которые необходимо проложить, окажется значительной.

Иногда в распределительной коробке осуществляют опрессовку проводов. Для подсоединения новых их понадобиться нарастить, но для этого её потребуется отрезать.

Применение опрессовки проводовИсточник mr-build.ru

Для соединения с новой розеткой от распределительной коробки проводят штробу. Провод при этом закрепляют с помощью алебастра или применяют для этого пластиковые хомуты. Необходимо с обоих концов предусмотреть достаточную протяжённость, которая позволит обеспечить качественное проведение работ.

Наращивание провода

Применение этого способа основана на том, что вместо прежней розетки в углублении делают распределительную коробку. Соединения к монтируемой проводят от неё. Такой способ действий позволит уменьшить объём работ по сравнению с выполнением монтажа новой линии. В дальнейшем прежняя будет закрыта. Поэтому качество подсоединения при наращивании новых проводов должно быть высоким.

Перенос розеток на новое местоИсточник electrikmaster.ru

Использование шлейфа

В этом случае прежнее устройство сохраняет свою функциональность. К её проводам подсоединяются соединительные отводы, расположенные горизонтально. Они ведут к новой розетке, находящейся на этом же уровне. После проведения процедуры владелец получает ещё одну, работающую рядом с прежней.

Особенности переноса розетки в панельном доме показаны в видео:

Перенос розетки в панельном доме (бетонной стене) своими руками без специального инструмента.

Порядок выполнения работ по установке

Для этого потребуется осуществить следующие действия:

• На входном щитке надо полностью отключить поступление электроэнергии в квартиру. С помощью индикаторной отвёртки нужно убедиться в отсутствии напряжения на проводах.
• Выполняется демонтаж прежней розетки.
• Дальнейшие действия зависят от выбранного способа работ. При непосредственном подключении к распределительному щитку необходимо удалить провод, ведущий к старой розетке или хотя бы отсоединить его, если извлечь его невозможно. Последняя ситуация может иногда возникнуть, например, при проведении работ в панельных многоквартирных домах.
• Если точка подключения будет располагаться в старой розетке, то выполняют наращивание проводов одним выбранным способом.
• Для прокладки проводов необходимо наметить линию, вдоль которой будет выполняться штробирование. Далее с помощью перфоратора на этом месте создают углубление.
• Выполняется монтаж новой розетки. При этом нужно учитывать необходимость подключения заземляющего провода.
• Далее устанавливается защитная крышка, обеспечивающая безопасное пользование новой розеткой.

Если в старых домах применяется алюминиевая проводка, то при монтаже новых устройств мастер может столкнуться с необходимостью подключение к ней медных. Это безопасно делают при помощи клеммных соединений или аналогичных. Однако такие решения являются временной мерой при первой возможности во время капитального ремонта рекомендуется всю алюминиевую проводку заменить на медную.

Штробирование и укладка проводаИсточник electrikmaster.ru

При выполнении работ с созданием шлейфа потребуется сделать такие действия:

• Надо отключить электропитание от прежней розетки. Перед началом работ нужно проверить отсутствие напряжения. Для этого удобно использовать индикаторную отвёртку.
• Нужно подготовить место, где будет расположена новая розетка. Для неё потребуется сделать штроб.
• Необходимо отмерить кабель нужной длины для подсоединения.
• Его подключают к клеммам обеих розеток.
• Ставят защитную декоративную крышку.
• Соединительный провод нужно спрятать в сделанный для него штроб или использовать другой способ, который выберет мастер.

После завершения процедуры потребуется провести отделочные работы в помещении.

Как самостоятельно перенести розетку рассказано в видеоролике:

Как перенести розетку самостоятельно

Подключение питания

На данном этапе отмеряем длину и отрезаем кабель. Обязательно нужно оставить запас в несколько сантиметров с обеих сторон. На фото выше показан запас внутри розетки, я свернул его в подобие колечек.

Важное замечание. Если в квартире используется алюминиевая проводка, не надо обязательно ставить новый медный кабель. Рекомендую использовать в таком случае алюминиевые провода сечением 2,5 мм2

Так меньше проблем с подключением

Рекомендую использовать в таком случае алюминиевые провода сечением 2,5 мм2. Так меньше проблем с подключением.

Перемещение домашней электрической розетки

Перемещение телефонного разъема или гнезда нелегко и часто связано с довольно значительными вмешательствами. Потенциально это не работа, как вы делаете, потому что вам нужны разные конкретные навыки, а способность совершать катастрофы довольно высока. Тем не менее, процедура может быть легко описана, и если вы будете следовать указаниям и будьте осторожны, вы также можете представить интересные альтернативные решения. Первый шаг — отключить питание в целом или, если возможно, в соответствующую комнату. Затем удалите захват, удалите маску и попытайтесь понять кратчайший путь для достижения желаемой позиции, где вам нужно заменить точку захвата. Как только позиция будет идентифицирована, лучше всего проследить путь к потоку с помощью карандаша.

Теперь делаем подключение питания в старой коробке. Для этого сначала выключаем фазу, чтобы работать безопасно.

Инструменты для работ в бетоне

Эта мера не следует недооценивать, поскольку она позволяет материалу, используемому для заполнения, удерживаться. После того, как вы достигнете точки, в которой вы хотите позиционировать новую точку, вам нужно долотовать стену, создав подходящий корпус, чтобы вставить коробку, в которой будут удерживаться гнезда. Когда это будет сделано, вам нужно будет вставить перфорированную дорожку вдоль дорожки, где будут переданы потоки

Важно, прежде чем идти по трассе, остановить фронтовита и не завязывать кабели в той части, которая будет покрыта стеной. Используем клеммы Ваго 2273-203 с пастой, которые очень кстати в данном случае. Если используются такие клеммы с пастой, можно применить и медный провод ВВГ 2х1,5

Но лучше всё же использовать АВВГ 2х2,5, как в моем примере

Если используются такие клеммы с пастой, можно применить и медный провод ВВГ 2х1,5. Но лучше всё же использовать АВВГ 2х2,5, как в моем примере.

С помощью клеммных колодок и пружинных клемм

Кроме того, необходимо использовать провода с подходящим диаметром, по крайней мере равные ранее использованным, чтобы избежать возможных проблем. Перемещение фактически включает в себя ряд сложных операций, и не всегда удобно делать это самостоятельно. Если вы знаете положения уже выполненных дорожек, и если вы хотите перемещаться по уже запланированным окружениям или контролировать их с помощью предварительно установленных переключателей, вы также можете попытаться передать провода в уже присутствующие пассы, хотя операция, как правило, По этим причинам можно выбрать внешние решения, которые не предусматривают вмешательства в интервенцию, или использовать такие продукты, как те, что предлагаются Строцзафили, которые позволяют проходам пропускать провода внутри стеновых панелей гораздо более удобным способом и быстро. Теперь укладываем все провода аккуратно в наружной розетке, кабель-канале и старой коробке.

Включаем автомат в подъезде, проверяем.

Подключение питания

На данном этапе отмеряем длину и отрезаем кабель. Обязательно нужно оставить запас в несколько сантиметров с обеих сторон. На фото выше показан запас внутри розетки, я свернул его в подобие колечек.

Важное замечание. Если в квартире используется алюминиевая проводка, не надо обязательно ставить новый медный кабель. Рекомендую использовать в таком случае алюминиевые провода сечением 2,5 мм2

Так меньше проблем с подключением

Рекомендую использовать в таком случае алюминиевые провода сечением 2,5 мм2. Так меньше проблем с подключением.

Перемещение домашней электрической розетки

Перемещение телефонного разъема или гнезда нелегко и часто связано с довольно значительными вмешательствами. Потенциально это не работа, как вы делаете, потому что вам нужны разные конкретные навыки, а способность совершать катастрофы довольно высока. Тем не менее, процедура может быть легко описана, и если вы будете следовать указаниям и будьте осторожны, вы также можете представить интересные альтернативные решения. Первый шаг — отключить питание в целом или, если возможно, в соответствующую комнату. Затем удалите захват, удалите маску и попытайтесь понять кратчайший путь для достижения желаемой позиции, где вам нужно заменить точку захвата. Как только позиция будет идентифицирована, лучше всего проследить путь к потоку с помощью карандаша.

Теперь делаем подключение питания в старой коробке. Для этого сначала выключаем фазу, чтобы работать безопасно.

Инструменты для работ в бетоне

Эта мера не следует недооценивать, поскольку она позволяет материалу, используемому для заполнения, удерживаться. После того, как вы достигнете точки, в которой вы хотите позиционировать новую точку, вам нужно долотовать стену, создав подходящий корпус, чтобы вставить коробку, в которой будут удерживаться гнезда. Когда это будет сделано, вам нужно будет вставить перфорированную дорожку вдоль дорожки, где будут переданы потоки

Важно, прежде чем идти по трассе, остановить фронтовита и не завязывать кабели в той части, которая будет покрыта стеной. Используем клеммы Ваго 2273-203 с пастой, которые очень кстати в данном случае. Если используются такие клеммы с пастой, можно применить и медный провод ВВГ 2х1,5

Но лучше всё же использовать АВВГ 2х2,5, как в моем примере

Если используются такие клеммы с пастой, можно применить и медный провод ВВГ 2х1,5. Но лучше всё же использовать АВВГ 2х2,5, как в моем примере.

С помощью клеммных колодок и пружинных клемм

Кроме того, необходимо использовать провода с подходящим диаметром, по крайней мере равные ранее использованным, чтобы избежать возможных проблем. Перемещение фактически включает в себя ряд сложных операций, и не всегда удобно делать это самостоятельно. Если вы знаете положения уже выполненных дорожек, и если вы хотите перемещаться по уже запланированным окружениям или контролировать их с помощью предварительно установленных переключателей, вы также можете попытаться передать провода в уже присутствующие пассы, хотя операция, как правило, По этим причинам можно выбрать внешние решения, которые не предусматривают вмешательства в интервенцию, или использовать такие продукты, как те, что предлагаются Строцзафили, которые позволяют проходам пропускать провода внутри стеновых панелей гораздо более удобным способом и быстро. Теперь укладываем все провода аккуратно в наружной розетке, кабель-канале и старой коробке.

Включаем автомат в подъезде, проверяем.

Способы проложить проводку без штробления

1. Вытянуть старую и протянуть новую

Раньше широко использовали метод протягивания проводов в существующих каналах. Суть в том, что новый провод прикрепляется к старому в одной точке (в розетке или распределительной коробке), и старый тянут в другой точке, протягивая так на его место новый.

Недостатки:

• протянуть провод получится, только если канал чистый, нет цементных пробок;
• очень опасно – каналы в любом случае не шлифуются, поэтому можно легко повредить изоляцию нового провода (риск пожара, замыкания).

В этом случае вы действительно меняете старую проводку, но лучше не использовать метод протягивания – вы никогда не будете уверены в целостности проводов! Поэтому специалисты рекомендуют другие способы.

Независимо от того, какой вариант вы выберете, вам нужно будет старую проводку отключить!

Монтаж проходного выключателя

Схема управления проходными выключателями Схема подключения незначительно отличается от монтажа привычных выключателей, но наличие трех проводов вместо двух заставляет задуматься. Рассмотрим назначение каждого из них. Два провода используются в качестве перемычек между разнесенными по комнате выключателями, а третий служит для подачи фазы. Перед тем как начать подключать проходной выключатель, купите коммутационную коробку, в которой будет происходить соединение проводов.

Зачистка изоляции

Концы проводов освобождаются от изоляции на 2–3 см – это нужно для скрутки. Если провода будут соединены соединительными колодками, то провод зачищается не более чем на 1 см. В распредкоробке провод, подающий питание от распределительного щита, скручивается с входным контактом первого выключателя. Два оставшихся выходных контакта соединяются с такими же проводами от второго устройства. Входной контакт второго выключателя скручивается с проводом от лампы. Нулевой провод от осветительного прибора соединяется с нулем, пришедшим от щитка. Все места скруток закрываются изоляционной лентой. Сечение проводов для маршевых выключателей подбирается по мощности управляемого освещения.

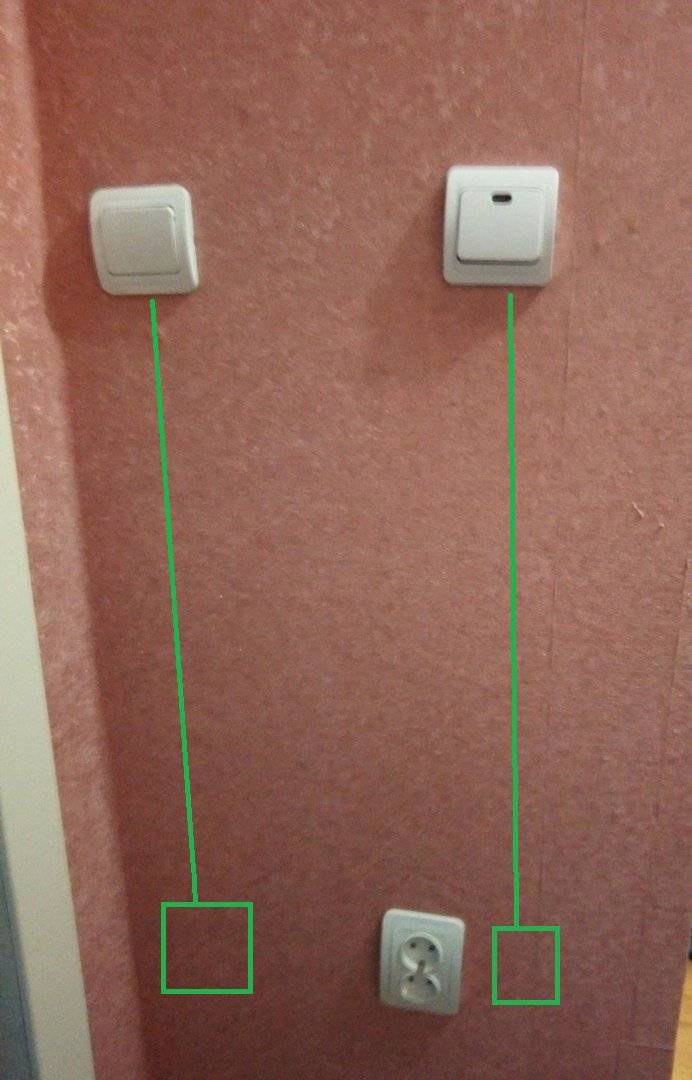

Как перенести выключатель в другое место своими руками: инструктаж

Выполнить изменение места расположения выключателя или иной другой электроточки самостоятельно – под силу даже отдаленно знакомым с электрикой людям. Главное – соблюдение правил безопасности и поочередное выполнение задач.

Инструменты

Набор необходимых инструментов отличается от метода переноса.

Если предполагается перенос с проведением кабеля (для внутренней проводки), то потребуется инструмент для штробления – болгарка, перфоратор или долото.

Дополнительные необходимые инструменты:

• дюбеля с хомутами;
• изолирующий материал или изолента;
• распределительная коробка;
• плоскогубцы;
• строительный гипс или шпатлевка;
• молоток;
• коронки для сверления;
• кабель.

Демонтаж старого выключателя

Снятие (демонтаж) прежней электроточки – выключателя производится следующим путем:

• выключается подача тока с центрального автомата квартиры/дома;
• снимаются клавиши устройства (в зависимости от типа – 1,2 или более 3);
• отверткой (крестообразной) отвинчиваются болтики с декоративной коробки и внутри (по центру блока);
• отвинчиваются болтики и снимается сердцевина (сердечник);
• проверка тока (обязательно даже при выключении электричества);
• отсоединение проводов;
• зачистка контактов и кабелей, очистка подрозетника от пыли и грязи, строительной смеси.

Если планируется перенос места размещения выключателя методом прокладки нового кабеля от распределительной коробки, то старый подрозетник можно не изымать, а просто его заделать цементным раствором или штукатуркой, заклеить обоями или иной декоративной отделкой.

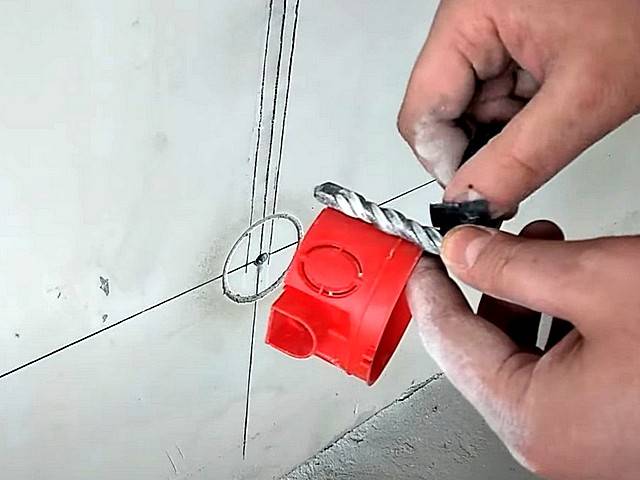

Вывод нового провода

Прокладывание нового кабеля в штробе основания или вывод от распределительной коробки считается надежным с точки зрения безопасности и эксплуатации, методом. Однако для проведения работ необходимо время и трудовые резервы. Последовательность:

1. Отключение подачи тока по всему дому.
2. Вскрытие распределительной коробки и отсоединение старого провода.
3. Демонтаж старого выключателя.
4. Заделывание предыдущей штробы цементом или штукатуркой.
5. Сверление новой штробы и гнезда для нового месторасположения.
6. Заделывание нового гнезда шпатлевкой и монтаж на сырую смесь подрозетника.
7. Установка в штробу дюбель-хомутов на 50 см друг от друга.
8. Прокладка нового кабеля в штробе с дальнейшей фиксацией.
9. Протягиваем кабеля к распределительной коробке.
10. Подсоединяют провода к новой установке – выключателю или розетке, с другой стороны присоединяют на место старой проводки к распределительной коробке.

Монтаж выключателя в другое место

В том случае, если ремонт не хочется делать вновь по всей квартире, а есть необходимость перенести выключатель на другую стену той же комнаты, можно использовать метод удлинения провода.

Для этого проводятся такие же действия с выключением тока и штроблением к новому месту размещения точки. Отличие заключается в том, что кабель, идущий от распределительной коробки, не демонтируется, а на месте прежнего выключателя производится крепление кабелей методом фиксации клемами. Советы по работе:

1. Соединение новых и старых жил делают методом крепления клем-системами, скрутка не прослужит долго.
2. Обязательно производить изоляцию при скручивания кабеля изолентой.
3. Место коробка с бывшим выключателем теперь будет местом расположения новой распределительной коробки, от которой идут кабеля.

Это интересно: Слабое напряжение в квартире: что делать?

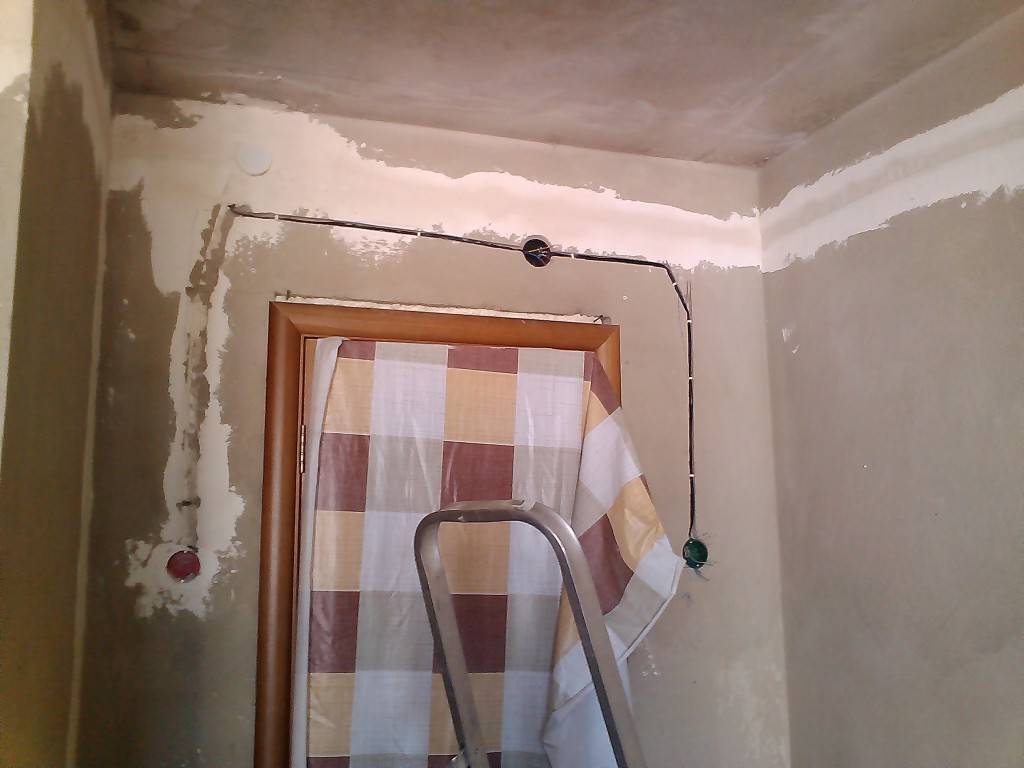

Прокладка кабеля

Надеюсь понятно, что затевать такие работы необходимо перед тем, как вы собрались клеить новые обои, или у вас остались куски старых обоев. Ведь далее нам необходимо соединить оба гнезда. Не повредив обоев это практически невозможно. Итак, линию, по которой мы будем делать выемку для прокладки кабеля, так называемую штробу, мы на стене прочертили. Что же дальше? Вариантов множество. Самый быстрый способ – пропилить штробу штроборезом.

Этот электроинструмент – модификация угловой шлифовальной машины, то есть знакомой всем «болгарки». Только на валу там закреплены не один, а два диска. И не простых, абразивных, а дорогостоящих алмазных, расстояние между которыми можно изменять от 7 до 35 мм, а регулируя высоту барабана, можно делать резы глубиной 7-45 мм. Диски закрыты кожухом, который в свою очередь снабжён патрубком для подсоединения пылесоса. Штробить без этого полезного бытового прибора очень проблематично: вы поднимите такое облако мельчайшей пыли, что проклянёте тот момент, когда затеяли всё это безобразие. Профессионалы пользуются специальными промышленными пылесосами, ну а в быту можно подключить и обычный пылесос. Штроборез включают, аккуратно вводят диски в стену и не спеша толкают, оперев инструмент на приспособленные для этого резиновые ролики в таком направлении, чтобы диски крутились, разрезая стену под себя. Иначе, если действовать в обратном направлении, штроборез начнёт выталкивать сам себя из стены. Если вдруг в стене попадётся небольшая, не слишком толстая арматура – для штробореза это не проблема. Можно, конечно, распилить и 10-ти миллиметровую арматуру, возможно и чуть толще, но алмазные диски будут безнадёжно испорчены. Надеюсь, что вам повезёт, и вы не встретите на своём пути никаких здоровых железяк. Одолеваем весь участок полностью, желательно за один проход, чтобы потом не целиться дисками в пропилы. Затем берём наш перфоратор с уже установленной в него «лопаткой», и зачищаем штробу. Не забывайте, что все работы с электроинструментом необходимо проводить в защитных очках. А ещё лучше и в респираторе.

А если штробореза у вас нет

Ну а если штробореза у вас нет, и взять его совершенно негде? Не покупать же дорогостоящий электроинструмент на один день, ведь потом он может больше никогда не понадобиться! Не беда. Есть ещё несколько способов проделать в стене кабельный канал. Для этого понадобится обычная «болгарка» размером побольше. Устанавливаем на неё всё тот же алмазный диск, которым обычно пилят большую керамическую плитку и искусственный облицовочный камень, делаем сначала один пропил, затем параллельно ему другой. Делаем это аккуратно, ведь «болгарка» норовит вырваться из рук и наделать неприятностей. Не давите через чур сильно, не перекашивайте диск, не очень заглубляйте его и закройте все межкомнатные двери: пыли будет столько, что многочасовая уборка вам обеспечена. Это огромный минус данного способа, ведь к открытому защитному кожуху «болгарки» шланг пылесоса не приладишь! Тут уже без респиратора никак не обойдёшься. И контролировать глубину реза тоже подчас трудновато. Поможет в этом отметка глубины, сделанная маркером прямо на вращающемся диске

Но делайте это осторожно! Лучше тогда, когда диск уже останавливается, а электроинструмент надёжно закреплён

Кстати, совсем не обязательно делать два реза. Если использовать плоские двух- трёх жильные медные провода сечением 1,5 кв. мм такие как ВВГ, то их без проблем можно поместить в узкий рез, оставленный диском на стене. Для одноклавишного выключателя понадобится двужильный провод, для двухклавишного – трёхжильный. Другое дело – розетка. Тут уже понадобятся провода сечением 2,5 кв. мм, а если это мощный потребитель электроэнергии, например электрическая плита или духовой шкаф, то сечение провода может достигать 4 и даже 6 кв. мм, в зависимости от потребляемой мощности бытового прибора. Такой кабель уж точно в одиночный пропил не засунешь, как не старайся.

Советуем использовать для этих целей кабель марок NYM или ВВГнг-LS , а для тех кто предпочитает гибкий провод рекомендуем обратить внимание на ПВС

Варианты удлинения провода

При соединении проводов требуется обеспечить полный электрический контакт. Некачественное соединение сильно греется, что может привести к пожару. Хороший контакт обеспечивают 3 варианта подключения: клеммами, изолирующими зажимами и пайкой.

Посредством клемм

Используют приспособления двух типов:

1. пружинные клеммы. Бывают одноразовыми и многоразовыми (провода можно многократно отсоединять и вновь подсоединять). Вставленный в клемму проводник автоматически захватывается подпружиненным рычажным механизмом. Приспособление подходят для жил из любого материала;
2. клеммные колодки. Жилы в клеммах фиксируются винтовым зажимом. Нежелательны для проводов из алюминия ввиду их хрупкости.

Клеммные соединители подбирают по диаметру жил.

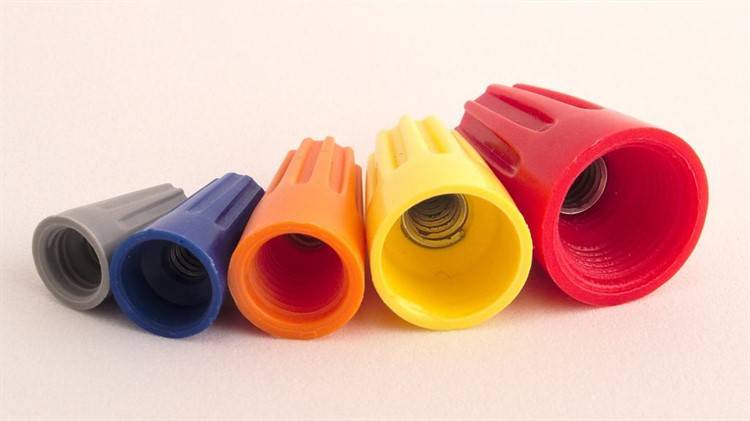

На соединительных изолирующих зажимах (СИЗ)

СИЗ имеет вид колпачка с пружиной внутри, фиксирующей концы соединяемых жил. Соединитель изготавливается из негорючего материала, что сводит к нулю риск возгорания в зоне контакта. Выпускаются СИЗы разных тонов, что позволяет при монтаже соблюдать цветовую маркировку: фаза, ноль и заземление помечаются разными окрасками.

Соединительные изолирующие зажимы (СИЗ)

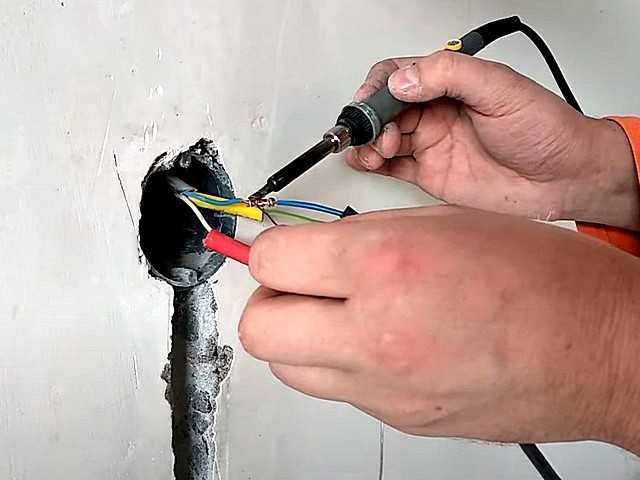

Пайка

Требуется навык работы с паяльником. Зачищенные концы жил скручивают и окунают в расплавленный припой. Остывшее соединение обматывают изолентой в несколько слоев.

Не допускается принудительное охлаждение паяного соединения путем погружения в холодную воду. Температурный перепад вызовет появление микротрещин в припое, отчего электропроводимость соединения значительно сократится.

Установка дистанционного выключателя

Это просто находка для современного дизайнера, ведь их можно установить где угодно, даже в шкафу. При этом не понадобится штробить стены и делать ремонт.

Дистанционный выключатель состоит из:

• приемника, который крепится как можно ближе к объекту включения/выключения или внутрь его, если позволяет конструкция;
• выключателя (передатчика), который может быть выполнен в разных вариантах.

Провода необходимо подвести только к приемнику, сигнал на выключатель будет передаваться при помощи инфракрасного импульса или радиоволн. Выключатели бывают нескольких видов:

• сенсорные — работают от прикосновения;
• управляемые по wi-fi или с помощью радиоволн;
• многоканальные — можно одновременно подключить несколько передатчиков и управлять несколькими устройствами;
• с задержкой — выключают люстру не сразу, а спустя какое-то время, чтобы, например, человек успел дойти до кровати.

Расстояние от передатчика до выключателя варьируется в зависимости от типа устройства и составляет 20-25 метров.

Управление светом происходит с помощью:

• прикосновения к сенсорной панели выключателя;
• нажатия на кнопку на механических устройствах;
• с пульта дистанционного управления.

Дистанционные выключатели, пожалуй, наилучшее решение проблемы маскировки проводов.

Использование кабель-канала

Перенос выключателя с укладкой проводки в штробы предусматривает последующий ремонт стенового покрытия. Если в квартире сделан новый ремонт и не хочется повреждать стены, то делается открытая проводка. Она необходима также на деревянных стенах, где штробы недопустимы. Для нее используются пластиковые кабель-каналы.

От распределительной коробки до гнезда выключателя на новом месте вертикально закрепляется на поверхности стены основание кабель-канала. Крепление обеспечивается дюбелями. Провода аккуратно укладываются в полость основания, а сверху устанавливается пластиковая крышка.

Опасные моменты

Техника безопасности написана не просто так, а для нашей безопасности. Слишком велика цена безответственности в делах электрики. За неимением опыта и навыков, новички часто допускают опасные и даже смертельные действия при переноске нового месторасположения электроточки:

1. Скручивают провода без изоляции и не сгибая, а просто обивая несколько раз около друг друга.
2. Соединяют медь и алюминий без переходников.
3. Монтируют кабеля разного сечения, не рассчитав степень нагрузки на сеть.
4. Производят работы без отключения тока.
5. Не тестируют ток в кабеле.

Все указанные детали являются опасными моментами, которые способны нанести непоправимый вред, как здоровью человека, так и зданию. Короткое замыкание или отсутствие контакта, и, как итог – неработающий выключатель, – самое безобидное, что может случиться.

Комфорт в доме – это ряд факторов, среди которых как внешний вид помещения, так и функциональное оснащение. Если для комфорта не хватает нового выключателя около телевизора или у основания кровати, производят перенос электроточки. Методов такого процесса несколько, у каждого свои особенности, преимущества и недостатки.

Рекомендации

Перед скручиванием жилок снимают с электропровода специзоляционный слой. Делать это нужно с каждой стороны. Зачищают контакты с помощью наждачной бумаги. Это позволит лучше сцепить контакты, что приведёт к беспроблемной эксплуатации в течение длительного срока. При проведении скрутки паяют жилы готовой конструкции с помощью свинцово-оловянной смеси.

Выбирайте провод нужного размера. Если затрудняетесь в этом вопросе, посоветуйтесь с мастером или менеджером по продажам. Они посоветуют, что лучше подобрать.

В помещении кабель свисать не должен. Обрезайте все излишки с последующим скручиванием и установкой остальной части внутри распределительной коробки.

Что понадобится для этого

Независимо от того, будете ли вы прокладывать проводку в штукатурке, или выберете открытый способ, вам будет нужно следующее.

План-схема всех точек

Это выключатели, розетки, места прямого подключения приборов. Только после этого можно рассчитать, сколько проводов нужно протянуть – например, если в ванной у вас бойлер и стиральная машина, то их лучше подключать к сети по-отдельности, со своим автоматом, который защитит от перенапряжения.

Оборудование и комплектующие

Автоматические выключатели. Обязательны, если вы меняете проводку по всей квартире. И очень желательно поставить отдельные в тех помещениях, где будет много техники, которая создает повышенную нагрузку на сеть. На весь дом берите выключатели минимум 20 А, на отдельную комнату можно 10-16 А.

Выключатель автоматический ABB, 4P, 10A

Бокс для автоматических выключателей. Так как бить стены не предполагается, нужен навесной. Выбирайте в зависимости от количества выключателей.

Бокс навесной Иэк, для 4-х автоматических выключателей

Строительно-монтажные клеммы. Используются для подключения проводников внутри коробки. В них установлено специальное пружинное соединение, поэтому контакт обеспечивается надежный. Очень удобно то, что такие клеммы позволяют использовать одновременно одножильные и многожильные проводники, медные и алюминиевые.

 Cтроительно-монтажные клеммы 5-проводные STEKKER

Соединительная гильза. Она позволяет надежно скрепить два отрезка провода, если нужно продлить его длину. Обычно для этого используют изоленту, но такой вариант небезопасный – изолента со временем пересыхает и отслаивается, а значит, целостность изоляции нарушается. Термоусаживаемая гильза, которая при нагревании сужается и словно спаивает провод, обеспечивает герметичное соединение, которое со временем не нарушается

Обращайте внимание, на то, на сколько ампер она рассчитана!

 Гильза соединительная изолированная термоусаживаемая STEKKER, 19А

Стриппер. Это не обязательный, но очень удобный инструмент – он помогает быстро нарезать провода и быстро снять с их изоляцию, а это необходимо делать перед тем, как использовать клеммы или гильзы, перед установкой розетки и выключателя. Можно сделать это и ножом/ножницами, но есть риск нарушить целостность токоведущих жил и просто пораниться.

 Автоматический стриппер ИЭК с настройкой усилия и длины зачистки

При открытом способе проводки

Вам дополнительно понадобятся кабель-каналы и соединения для них – внешние и внутренние углы, адаптеры (если будет переход с настенного кабель-канала на напольный).

Адаптер для напольного кабель канала КМАП

Варианты расположения напольных и настенных кабель-каналов и специального плинтуса для проводки

Если планируете дизайн в стиле лофт, можно взять специальные трубы – их делают из ПВХ, но вы можете покрасить их обычным баллончиком, чтобы они выглядели металлическими.

 Открытая проводка в трубах

Если вы будете использовать кабель-каналы, рекомендуем сразу заложить в схему провода для USB-розеток, кабельного телевидения и т.д. – это очень удобно.

Использование кабель-канала

Кабель-канал ПВХ

Но что, если вы желаете перенести выключатель без штробления стен. Возможно ли это? Возможно. Но лишь в том случае, если использовать накладное оборудование.

Плинтус с кабель-каналом

Стоит понимать, что главное достоинство накладных выключателей в том, что есть возможность обойтись без сложных операций, из-за которых, как правило, приходится чем-то жертвовать. Во-первых, чистотой в доме, а во-вторых, облицовочным материалом (обоями, кафелем, деревянными панелями, текстильными покрытиями и т.д.), которые, так или иначе, придется варварски оторвать, отломить, содрать

Важно отметить, что накладное оборудование при необходимости всегда будет легко переместить в другое удобное для вас место. Но как быть с проводкой? Куда ее спрятать, чтобы это было эстетично и в то же время защитило провода от повреждений?

Можно в таком случае использовать кабель-канал или специальный плинтус, который также может выполнить роль пластикового декора, в который можно без труда уложить проводку. Такой плинтус легко разбирается.

Работы закончены

Следуйте руководству из статьи, и вы увидите, что ничего сложного в выполнении такой работы нет.

Подготовительный этап

Многие люди просто боятся приниматься за процесс переноса выключателя – нужно будет запастись специфическим инструментом, сделать прорези/углубления (штробы) в стене, снять старую проводку и установить новую, затем оштукатурить поврежденный участок поверхности… В общем, кажется, что проблем много. А вот специалисты утверждают, что даже не самый опытный строитель-ремонтник вполне справится с рассматриваемым процессом самостоятельно — главное все делать внимательно, аккуратно и поэтапно. С чего начать?

Сначала нужно подготовить весь необходимый инструмент:

1. Штроборез – он напоминает миниатюрную циркулярную пилу, а внешне идентичен болгарке. Если такого специфического инструмента не нашлось, то можно обойтись ударной дрелью или перфоратором.
2. Коронка по бетону. Это приспособление вряд ли нужно на каждый день, поэтому приобретать самый дорогой экземпляр не нужно.
3. Три отвертки. Обязательно запаситесь одной крестообразной отверткой и двумя с плоскими жалами (одно пусть будет узким, а второе – широким).
4. Монтажный нож, кусачки или пассатижи. Что-то из перечисленного понадобится для разделки кабелей. Кстати, в магазине можно приобрести и специальный инструмент для проведения такого типа работ, но разве стоит тратить деньги ради использования покупки 1-2 раза в год?

Нужно запомнить один нюанс – если в доме/квартире проложен алюминиевый кабель, то не нужно приобретать медный. Такое сочетание разных металлов приведет к разрушению контакта между ними – короткое замыкание и все последующие неприятности в связи с этим явлением гарантированы. Еще один важный момент – соединяемые провода должны иметь одно сечение, потому что в противном случае придется использовать зажимные клеммы или сварку/пайку проводов.

Запомните: если в стенах заложена проводка алюминиевая, то приобретать нужно алюминиевый кабель сечением 2,5. Если же проводка сделана из медного кабеля, то приобретаем провода из этого же материала сечением 1,5.

Кроме всего указанного, в работе понадобится фонарик. Дело в том, что перенос выключателя всегда сопровождается обесточиванием всей квартиры или дома – возможность поработать в темноте вряд ли кого-то вдохновит.
