Качели в виде скамьи или дивана с рамой из металла
Данный тип качелей распространен среди производителей – сегодня на рынке вы найдете большое количество готовых собранных моделей данного типа. Их отличает практичность и относительная дешевизна. Такие качели подходят для совместных посиделок вечером после трудового дня или же на выходных с детьми и близкими.
Сварные качели для дачи
Перед тем, как покупать материалы и приступать к самостоятельному изготовлению железных качелей, ознакомьтесь с особенностями конструкции:
- данный тип металлических качелей для дачи может быть как переносным, так и стационарным;
- фундамента переносной конструкции не требуется – опорой является квадрат у основания. В случае, если вы решите делать стационарные качели, то рекомендуем иметь в виду столбчатый фундамент;
- к таким конструкциям зачастую делают навес – это может быть как поликарбонатная крыша, так и натянутый тент.
Материалы и инструменты
Чтобы сделать качели из профильной трубы своими руками вам понадобится целый список инструментов и материалов:
- Круглая профильная труба для каркаса диаметром 20мм, 14170 мм (возьмите с запасом на метр-два больше);
- 4 стальных уголка;
- 2 стальные дуги, каждая длиной по 250 мм и с диаметром в 15 мм;
- 2 деревянных полотна;
- трос, цепь или любой другой подвес, который сможет выдержать нагрузку до 250-300 килограмм;
- сварочный аппарат;
- плоскогубцы;
- молоток;
- тиски;
- болгарка или ножовка по металлу;
- строительный уровень;
- рулетка;
- специальная краска по металлу от коррозии;
- рым-шурупы 5х80мм, 4 штуки.
- такелажная скоба М5, 6 штук;
- болт М6х30, 4 штуки;
- гайка М6, 4 штуки;
- пружинная шайба М6, 4 штуки.
Пошаговая инструкция
| Нарезка деталей из профильных труб для железных уличных качелей. Для боковых стоек понадобятся отрезки по 2500 мм, 4 штуки. На перекладину понадобится отрез трубы, длиной в 2100 мм. |
| Срезаем край трубы под 30 градусов на конце, после чего с помощью сварочного аппарата свариваем их в равнобедренный треугольник. |

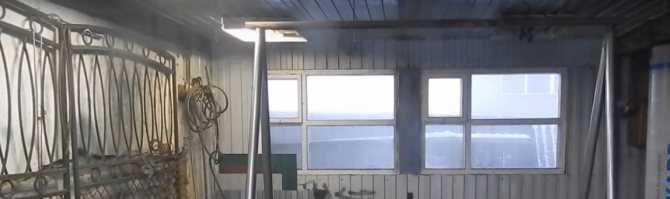

| Отмеряем 2000 мм от вершины стоек и привариваем горизонтальную перекладину длиной 1035 мм для укрепления рамы. Смотрите чертеж садовых качелей из металла, который мы сделали для вас своими руками. |
| Привариваем горизонтальную перекладину на концах вертикальных стоек. После на нее будет крепиться сиденье. Расстояние между А-образными стойками – 2000 мм, перекладина выступает на 50 мм с каждой стороны. |
| Займемся созданием скамейки качели из профильной трубы своими руками. Берем несколько брусков 30х30х6000 мм и укорачиваем их. Должны получиться отрезки 1500 мм в количестве 24 шт Зачищаем их с помощью наждачки или станка. Либо можно взять брус 100х100 и подогнать под необходимые размеры. Не обязательно выпиливать 30х30, можно использовать и 20х50 и 30х70 и т.д. |
| Наносим лакокрасочное покрытие на поверхность, чтобы предотвратить гниение древесины. |

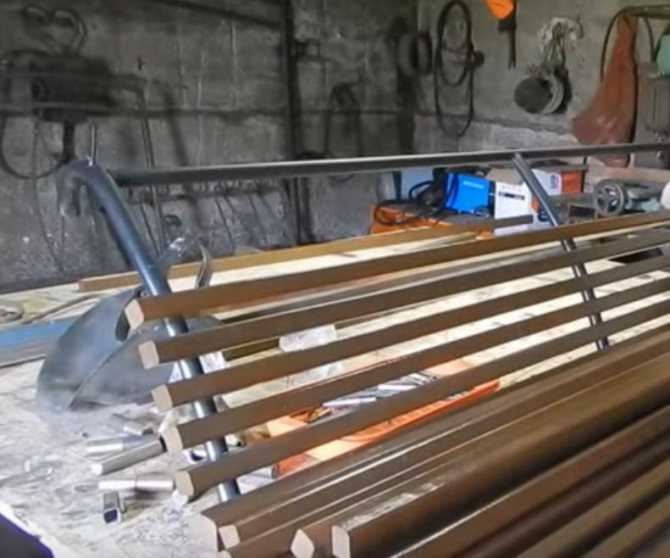

| Делаем каркас из трубы 15 мм в диаметре. Свариваем отрезки воедино и прикрепляем бруски с помощью болтов. Расстояние между ними – 20-25мм. По краям привариваем рым гайки для крепления цепи (две с одной стороны, две с другой). С расстоянием между брусками также можно экспериментировать (все зависит от их размера). Более подробно на чертеже качелей из профильной трубы. |

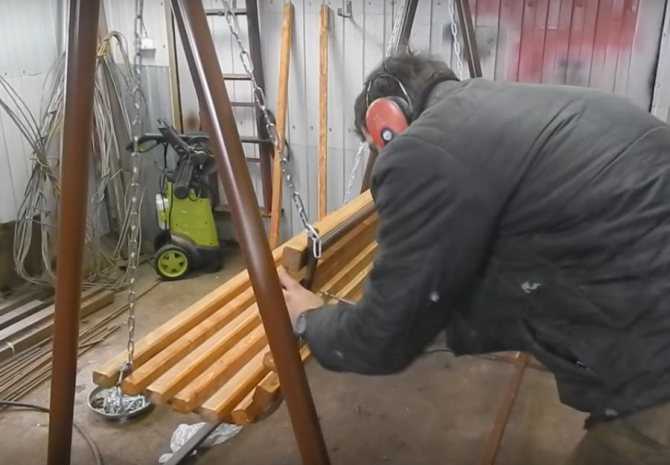

| Крепим сиденье к вертикальным стойкам каркаса качелей из металла. Просверливаем в перекладине сквозные отверстия для болтов с рым гайками. Продеваем их и закручиваем. Соединяем карабины со всеми рым гайками и прикрепляем цепь. |
| Выкапываем 4 ямы глубиной 450мм. Для этого используем ручной железный бур. |
| Замешиваем бетон. В емкость добавляем цемент, песок и воду в пропорциях 1:2:3. Лучше всего использовать цемент, маркированный как М400. |
| На дно засыпаем подушку из песка 100мм, после устанавливаем стойки в ямы. Забрасываем несколько больших камней для устойчивости конструкции, после чего заливаем все бетоном. Ждем в течение 3-4 дней пока все высохнет. Конструкция готова |
Строительство стационарной дровницы для бани
Уличное сооружение для хранения дров может быть отдельно стоящим или пристроенным. Чаще всего его обустраивают именно у бани, чтобы было удобно и оперативно переносить дрова. Самостоятельно построить такое сооружение на своем участке может даже новичок.
Подготовительные работы к строительству поленницы возле бани
Стационарная дровница должна соответствовать следующим требованиям: защищать поленья от атмосферных осадков и быть хорошо вентилируемой для защиты от гниения.
Для начала необходимо выбрать для нее место. Зачастую дровницу для парной обустраивают сразу же возле бани. Желательно, чтобы она находилась недалеко от двери. Она должна располагаться под небольшим уклоном, который будет способствовать беспрепятственному стоку воды.
Традиционно дровница для бани устанавливается в стиле, соответствующем парной
Важно, чтобы все строения на участке гармонизировали между собой. Для каркасно-щитовой бани или сруба лучше построить деревянное сооружение. Для кирпичной бани можно сделать металлическую конструкцию
Строить кирпичную дровницу неоправданно дорого и не имеет смысла
Для кирпичной бани можно сделать металлическую конструкцию. Строить кирпичную дровницу неоправданно дорого и не имеет смысла.
Возведение фундамента для стационарной дровницы к бане
Оптимальный вариант — столбчатый фундамент. Для обустройства небольшой поленницы размерами 1,5*2 метра будет достаточно шести столбов.
Делаем основу в такой последовательности:
Вбиваем четыре колышка по углам и два посредине противоположных сторон.
Проверяем шнурками ровность и идентичность диагоналей.
Выкапываем лунки до глубины промерзания грунта.
Вокруг каждого углубления устанавливаем квадратную опалубку из реек.
С помощью уровня выравниваем плоскость, в которой размещена опалубка. Это необходимо, чтобы все столбы основания находились на одной высоте.
Опускаем в каждую ямку лист рубероида для защиты раствора от влаги.
Делаем раствор из цемента, песка и щебня в пропорции 1:4:4 и заливаем его в каждую лунку.
Вставляем в каждую яму, заполненную бетоном, арматуру с 12-милиметровой резьбой. Над столбом бетона шпилька должна выступать на 9 см.
Монтаж каркаса для уличной поленницы возле бани
Сооружать само строение мы будем из дерева. В этих целях можно использовать сырье любых пород. В качестве крепежей лучше применять оцинкованные детали. Они отличаются высокой устойчивостью к коррозии.
Работы начинаем с нижней обвязки и осуществляем в таком порядке:
- Нарезаем брус сечением 10*10 см по длине стен. Всего их должно получиться пять: четыре по периметру и один посредине.
По краям каждого элемента просверливаем отверстия с помощью 13-миллиметрового длинного перьевого сверла.
Надеваем продольные бруски на шпильки, устанавливаем над ними поперечные и размечаем места пересечения для выреза.
Выполняем обвязку наполовину дерева. Надпиливаем надрезы по краям и отрубываем лишнее с помощью стамески.
Укладываем слой рубероида, продольные элементы и затем поперечные, предварительно обработав их машинным маслом или резино-битумной мастикой.
Накручиваем гайки на шпильки, увеличив отверстие сверху с помощью фрезератора. Это необходимо для закрепления каждого бруска.
Усиливаем пол лагами и прикручиваем саморезами рейки толщиной 2 см.
По периметру сбоку прибиваем доски для закрытия брусков обвязки.
Нарезаем брус сечением 5*5 см. Длина отрезков должна соответствовать высоте передних и задних стоек.
Подготавливаем две 15-сантиметровые доски толщиной 3 см. Их длина будет равна ширине сооружения.
Шлифуем все детали с помощью электрорубанка.
Вырезаем на обеих досках выемки, по одной для каждой опоры.
Прикручиваем стойки к доскам саморезами и к полу с помощью монтажных уголков.
Укрепляем опоры распорками и проверяем гидроуровнем ровность и параллельность.
Набиваем в горизонтальном положении двухсантиметровые рейки с зазором в 2 см, формируя своеобразные стены. Щели между рейками необходимы для вентиляции.
Сооружение крыши для дровницы возле бани на улице
Завершаем строительство дровницы для бани своими руками монтажом крыши. Оптимальный вариант для этой конструкции — односкатная крыша.
Обустраиваем ее в таком порядке:
10-сантиметровые доски толщиной 3 см устанавливаем над строением с напуском по обеим сторонам, они будут служить стропилами. В качестве крепежей используем металлические уголки.
Прикручиваем к доскам рейки толщиной 2 см с шагом 0,5 метра. Это обрешетка для монтажа кровельного материала.
Прикручиваем строительными саморезами металлический профильный лист.
Фиксируем на торцах кровли ветровую планку для защиты сооружения от косых дождей.
Качели для дачи своими руками: фото и классификация изделий
Традиционными материалами для изготовления уличных качелей для дачи своими руками являются металл и древесина. В целях улучшения надежности и внешних характеристик можно совместить данные материалы, а также частично украсить металлическую конструкцию декоративной ковкой.
Яркие качели-кокон, подвешенные к ветке дерева
Полезный совет! Для изготовления сиденья могут быть использованы любые подручные материалы, которые могут остаться на участке после строительства дома или проведения ремонтных работ.
Для строительства можно использовать:
- брусья;
- пластик;
- прочный канат;
- металлические трубы;
- старые кресла или стулья, с которых необходимо предварительно удалить ножки
Комфортные качели подойдут для сна на свежем воздухе или чтения
Владельцы автомобилей могут пустить в ход старые автомобильные покрышки. Они отлично будут сочетаться с клумбами, изготовленными из аналогичного материала.
Классификация качелей для дачи своими руками
Существует большое количество оригинальных и удобных качелей, способных украсить ландшафт любого дачного участка.
Условно их можно разбить на три большие категории:
мобильные – изделия имеют облегченную переносную конструкцию, благодаря чему качели можно перемещать по участку в любое удобное место, например, в дом, на веранду, в беседку или под навес во время дождя;
Мобильный вариант качелей с основой из металла
семейные – изделия с массивной и увесистой конструкцией. По своему устройству они напоминают скамейки без ножек с большой и высокой спинкой. За счет больших габаритов на сиденье может уместиться вся семья. Чтобы эксплуатация подобных качелей была безопасной, их надежно закрепляют на раме П-образной формы. В качестве фиксаторов используются прочные тросы или толстые цепи. Если организовать над качелями крышу или тентовый навес, ими можно пользоваться даже под дождем;
Уютные качели, расположенные на открытой террасе
детские – особая категория изделий, как правило, имеющих форму лодочек или подвесных кресел. К конструкциям выдвигаются особые требования в отношении каркаса, который должен соответствовать всем нормам безопасности. Совсем маленькие дети могут пользоваться качелями только в присутствии взрослых и при применении специальных ремней. С их помощью малыш фиксируется на сидении и потому не сможет выпасть.
Детские качели с металлическим каркасом, покрашенные в яркие цвета
Разновидности и фото качелей на даче своими руками
Качели могут быть классифицированы и по другим признакам. Различают следующие виды изделий по типу конструкции:
гамачные – подвешиваются на перекладину из металла. В качестве заменителя перекладины может служить дерево с толстой и прямой нижней веткой. Во время использования такой конструкции у человека создается впечатление будто он парит над землей. Подобные качели пользуются большим спросом у тех, кто увлекается чтением книг;
Качели-гамак – отличный вариант для релаксации и любования природой
Обратите внимание! Гамачные изделия, при условии соблюдения технологии изготовления, способны выдерживать весовую нагрузку до 200 кг. одиночные – изделия с различными видами конструкций, не нуждающиеся в установке дополнительных перекладин
Эти качели характеризуются быстрой системой монтажа, при этом они могут устанавливаться в любом месте
Для изготовления применяются самые разные материалы;
Эти качели характеризуются быстрой системой монтажа, при этом они могут устанавливаться в любом месте. Для изготовления применяются самые разные материалы;
одиночные – изделия с различными видами конструкций, не нуждающиеся в установке дополнительных перекладин. Эти качели характеризуются быстрой системой монтажа, при этом они могут устанавливаться в любом месте. Для изготовления применяются самые разные материалы;
Красивые подвесные качели в саду частного дома
подвесные – конструкции представляют собой сиденье, подвешиваемое на несколько веревок или цепей. Веревки крепятся по бокам. Благодаря применению различных материалов, которые позволяют сделать изделие прочным, комфортным и легким, качели подвесного типа могут иметь различную форму и размеры;
Уютные подвесные качели из ткани, созданные своими руками
шезлонги – изделия могут вместить семью, состоящую из двух взрослых и одного ребенка. Качели обладают особой конструкцией, которая предполагает фиксацию в единственной точке крепления, что позволяет устанавливать их в комнате. Материалом для изготовления служит специальный сплав металлов. Несмотря на кажущуюся воздушность, эти изделия очень прочны.
Большие семейные качели с металлическим каркасом
Виды подвесных качелей-диванов
Садовые качели такого рода отличаются по множеству конструкционных особенностей. Для начала все диван-качели разделяют на стационарные и переносные:
- Стационарные – обладают большим весом и размерами. Устанавливают диван-качели на выбранном участке, чаще всего на фундамент. Это очень надежный и прочный вариант, однако перенести их на другую площадку невозможно.
- Переносные садовые качели – более компактные и легкие. Чаще их монтируют на свои опорные стойки, но могут закреплять на потолке или балке.
Диван-качели могут быть рассчитаны на разное количество человек:
- 2-местные – самые маленькие диван-качели и, как правило, не предполагают положения лежа;
- многоместные – от 3 до 6 человек, диван-качели отличаются большой грузоподъемностью и комфортабельностью.
Различают диван-качели по назначению:
- Качели диван для дачи уличные, то есть садовые. Обязательно оборудуют навесом или тентом. Материал для дивана выбирают прочный, устойчивый к сырости, действию влаги и легко поддающийся стирке.
- Домашние диван-качели – более компактные, не имеет навеса. Для их отделки можно использовать деликатные ткани, наподобие велюра.
Различают диван-качели для дачи и по типу складывания:
- цельные – у таких диванов зафиксирована спинка;
- раскладные диван-качели – сиденье можно преобразовать в кушетку или тахту, на таком качающемся диване можно спать во время летней сиесты.
Также различают садовые качели по типу опорных стоек. Чаще всего встречаются А и П-образные варианты, но могут быть использованы и другие модификации.
Подготовительная работа
Если вы решили соорудить детские качели самостоятельно, то следует провести подготовительную работу:
- определиться с типом будущей конструкции;
- уточнить параметры;
- нарисовать чертёж;
- приобрести необходимые материалы;
- достать весь нужный инструмент.
Выбор материала
Самая несложная конструкция качелей – подвесная. Можно сделать их полностью деревянными или скомбинировать разные материалы. Для подвесных элементов чаще всего пользуются металлическими цепочками, верёвками, прочным шнуром, парашютными стропами или канатом.
При сквозных отвертсиях в перекладине понадобятся специальныекрепежи
Для крепления можно воспользоваться специальными приспособлениями.

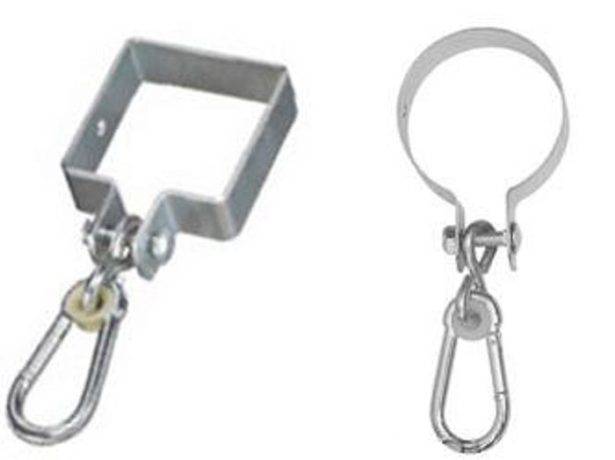

Зафиксировать качели с обхватом перекладин можно с помощью специальных карабинов
В качестве сиденья лучше всего использовать отшлифованную доску, поскольку она удобна, не растрескается на морозе, не будет доставлять ребёнку дискомфорт в жару и в холод. Можно применить подручные средства – старые сиденья от стульев, кресел и пр.
В качестве сиденья можно использовать сломанный стул
Если у вас не один ребёнок или к вам часто приезжают гости с детьми, то можно изготовить балансир для двоих. Делают их из разных материалов. Преимущества металлических качелей – в их прочности, но для самостоятельного сооружения такой конструкции понадобится хороший сварщик. Качели из дерева сделать проще, и они менее опасны при эксплуатации.
Расчёт материалов
Легче всего изготовить подвесные качели с металлической опорой и деревянные качели-балансир.
Материалы понадобятся такие:
- 2 железные трубы для опорных столбов (d=74 см);
- 2 подшипника;
- 1 металлическая труба (для перекладины) длиной 50 см (d=150 мм);
- готовый раствор для бетонирования;
- аппарат для сварки;
- 2 пластины из металла не уже 7 см.
Для качелей-балансира подготовьте:
- любые деревянные материала (средняя длина – 2,5 метра). Можно взять обычное нетолстое бревно, брус (толщина 40–50 мм) или доску шириной около 25 см.
- доски для сидений (ширина – 30–40 см, длина – 45–60 см) толщиной не менее 30 мм.
- металлический стержень для опоры.
- метизы.
- краска или грунтовка.
- 2 деревянные ручки (их можно сделать из деревянного стержня диаметром 25 мм, длиной около 60 см).
Схемы уличных качелей
Облегчить работу по изготовлению качелей можно, составив схему конструкции. Чертежи делаются самостоятельно (под индивидуальные параметры) или берутся готовые из разных источников.
Фотогалерея: примеры чертежей
Конструкция качелей должна быть очень устойчива
Основываясь на составленнойсхеме, можно соорудить каркасные качели из дерева
На схеме обязательно указывать размеры каждой детали
- сварочный аппарат;
- дрель;
- молоток;
- лопату или ручной бур;
- шуруповёрт;
- болгарку;
- ножовку;
- рулетку;
- рубанок.
Виды конструкций
Производители представляют большой выбор готовых моделей из разных материалов. Они различаются:
- Материалом, из которого изготовлены: пластиковые, металлические, кованые, деревянные, веревочные.
- Размерами и формой.
- Бывают стационарные, переносные, разборные, подвесные.
- Накрытые тентом, крышей или без козырьков.
Устройство переносных деревянных качелей под тканевым тентом
Условно разделяют качели для взрослых и детей. Большие модели диванного типа, рассчитанные на несколько человек — наиболее популярный вид. Они дополнительно комплектуют тентом, мягкими подушками
Привлекают внимание подвесные конструкции с пружиной. Сидение делают в форме корзины–кокона из лозы, ротанга. Их подвешивают на толстые ветви деревьев
Их подвешивают на толстые ветви деревьев.
Дизайн и конструкция плетеных садовых качелей в виде кокона
Корпусные диванчики, прикреплённые на канатах к опорам дерева, балкам дачной террасы, беседки, перголы — придадут романтическую привлекательность уголку сада.
Детские меньше по размерам, сообразно росту ребёнка. Дополнительно в них устанавливают страховочные элементы, боковые опоры.

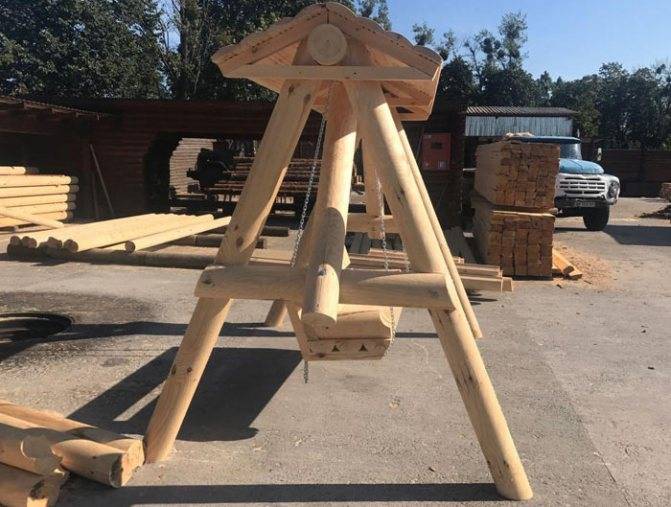

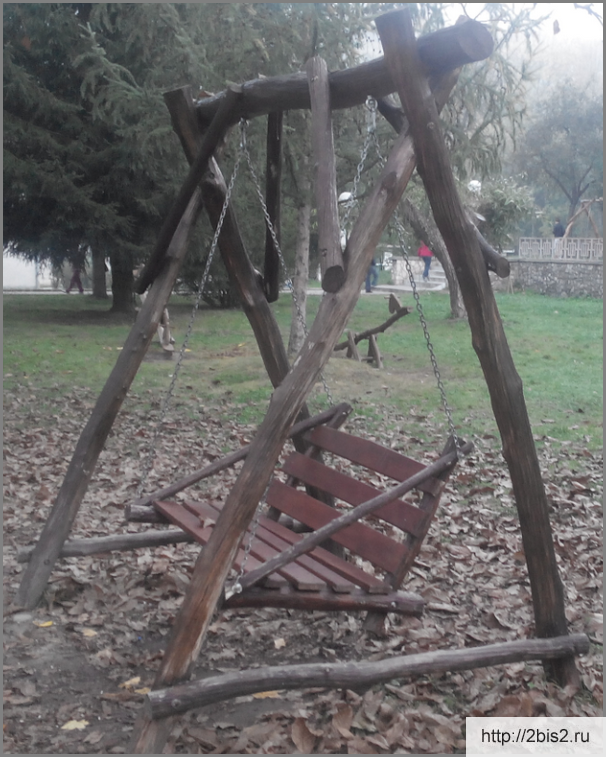

Классические русские качели, собранные из бревен, с использованием цепи
Основные виды:
- балансиры;
- подвесные;
- маятниковые;
- карусель.
Можно выбрать модель согласно пожеланиям, представлению об отдыхе, стилю ландшафта.
https://youtube.com/watch?v=zF6NL1Wenfs
2 этап: Мастерим каркас сидения
Для сборки всего сидения необходимо подготовить следующие детали:
- Опорный брусок сечением 70 х 35 мм длиной 955 мм – 2 шт.;
- Бруски для задней стойки и подлокотника 70 х 35 мм длиной 600 мм – 4 шт.;
- Брусья для сидения 70 х 35 мм длиной 1200 мм – 2 шт.;
- Опоры подлокотника 70 х 35 мм длиной 275 мм – 2 шт.;
- Планки для сидения 70 х 25 мм длиной 1284 мм – 8 шт.;
- Планки для спинки 70 х 25 мм длиной 1300 мм – 2 шт.;
- Верхняя планка 90 х 25 мм длиной 1300 мм – 1 шт.
Шаг 1: На каждом опорном бруске отмерьте вертикальные линии границ, отступив по 200 мм с каждого края. Отступаем еще по 70 мм и соединяем перпендикулярным штрихом линию от края с последними отметками. Центр каждого бруса отмечаем перпендикулярной линией. От центра линии отмечаем 10 мм и вбиваем гвоздь. Теперь нужно придать кривизну сидению. Для этого воспользуйтесь отрезком гибкой древесины (шпона). Прислоните отрезок к опорной доске ребром. Центр нужно прижать к вбитому гвоздю и изогнуть до линий 70 мм. Линию изгиба отметьте карандашом. Теперь нужно срезать брус по отмеченной линии и отшлифовать срез.
Шаг 2: Далее отступаем по 200 мм от концов по внутренней поверхности граней опорных брусьев и проводим разметочные линии поперек (перпендикулярно). От них отступаем еще по 35 мм и прямой линией очерчиваем все стороны. Теперь нам нужно воспользоваться рейсмусом, который мы устанавливаем на 10 мм, для разметки обеих граней между линиями выемок брусков. Отпиливаем по разметке с необработанной стороны.
Шаг 3: Подготовьте задние стойки. Верхние внешние края нужно спилить под углом 100, как показано на фото чертежа. Выполняем стык с опорой. Отмеряем 72 мм для линии откоса параллельно угловому срезу. Такие линии проводим по каждой грани. С помощью рейсмуса, установленного на 17 мм, проводим линию поперек торца, вдоль граней каждой детали. Так размечаем обе стойки. Пилой выполняем выемки по разметкам.
Шаг 4: Опоры подлокотников также скашиваем со всех сторон на 100. Пазы вырезаем таким же образом, как и для задних стоек. Два бруса сидения обработайте антисептиком, отшлифуйте и вставьте в пазы на сторону опорных брусков.
Шаг 5: Опорные бруски с внешней стороны соедините шурупами с задними стойками и опорами подлокотников по разметочным линиям 200 мм.

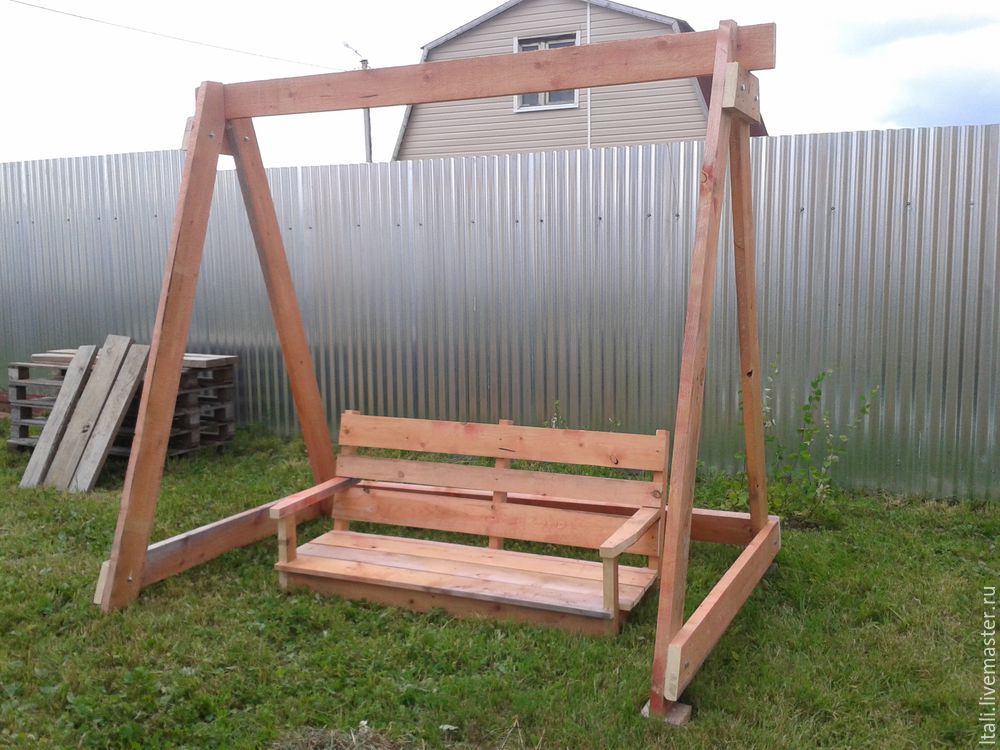

Шаг 6: Устанавливаем подлокотники. По лицевой стороне отмечаем с одного конца 70 мм и проводим линию. Далее по внутренней стороне проводим перпендикуляр под углом 100 через нижнюю часть. От кромки до линии отмеряем 35 мм через торец и обратно. Этот угол вырезаем ножовкой. Подлокотники шлифуем. Теперь от верха опорного бруска по задней стойке отступаем 205 мм. Поверх отметки фиксируем подлокотник и просверливаем отверстие в стойке по линии. Закрепляем подлокотник и стойку шурупами.
Детские качели своими руками
Садовые качели из металла для детей делаются высотой 1,5 — 2 м. Опоры выбираются Л-образной формы, так как они обладают хорошей устойчивостью даже без бетонирования. Для ее повышения нижние распорки стоек свариваются между собой, что позволят переносить качели. Но обвязку необходимо заглублять в землю, чтобы малыш не ударился о железо при случайном падении.
Обвязку необходимо заглублять в землю, чтобы малыш не ударился о железо при случайном падении
Материалы
Чтобы сварить качели своими руками понадобится:
- труба диаметром 32 мм, из которой подготавливаются 4 отрезка длиной по 2,5 м для опор. Из 5 труб по 2,4 м 4 пойдут на сварку нижней обвязки и одна на верхнюю перекладину. 8 м этой трубы пойдут на изготовление сиденья с подлокотниками и спинкой.
- 4 арматурных прута диаметром 10 — 12 мм, длиной по 1 м для крепления конструкции на земле. 0,5 м забивается, остальная часть загибается.
- цепь или веревка длиной 6 м.
- 6 штук такелажных скоб М5 для подвески сиденья.
- доска размером 314×25 см для обшивки сиденья.
- стальная полоса длиной 341 см для фиксации досок.
Садовые качели для детей делаются высотой 1,5 — 2 м
Пошаговый процесс
После подготовки материалов приступают к сборке:
- Сваривается каркас в соответствии с подготовленным чертежом;
- На верхнюю перекладину крепятся 2 скобы;
- Каркас окрашивается в 2 слоя;
- На площадке выкапывается неглубокая траншея в форме квадрата со стороной 2,4 м, в нее устанавливается конструкция;
- Нижняя обвязка фиксируется вбитыми стержнями с загнутыми концами;
- Траншея засыпается песком с камнями;
- На трубогибе подготавливаются детали сиденья, из которых сваривают каркас;
- Устанавливают на нем скобы;
- Подготовленные отрезки досок окрашиваются краской для наружных работ;
- На каркасе их крепят с помощью стальной полосы, приваренной сзади, по бокам и вдоль сиденья;
- Подвешивают лавочку.
