Кабель-каналы для электропроводки: виды, типы, размеры, применение

Размеры кабель-каналов: как выбрать?

Размер подбирается исходя из технических требований к монтируемой электропроводке. Но размер следует выбирать таким образом, чтобы проложенные внутри провода не занимали более 30 – 40% всего объема канала. Это необходимо для обеспечения нормального теплоотвода от греющейся проводки. Это актуально для кабелей любого сечения, даже если речь идет об 1,5 мм2 медного провода, используемого для прокладки освещения с низким коэффициентом энергопотребления – и в этом ситуации важен теплоотвод. В противном случае кабели будут буквально нагревать соседние жилы, что снизит допустимый срок эксплуатации проводов (изоляция быстрее износится и начнет рассыпаться).

При покупке широких штроб рекомендуется обращать внимание на надежность замков крепления заглушек — они являются уязвимым местом

Таким образом, для прокладки канала на два провода 3х2,5 и один провод 3х1,5 мм2 следует выбирать кабель-канал размера порядка 26 на 10 мм. Все подобные расчеты выполняют ещё на этапе планирования монтажа электропроводки, а не непосредственно в магазине уже во время покупки пластиковых или металлических штроб.

Также специалисты рекомендуют по возможности не использовать гибкие каналы, заменяя их на жесткие. А в тех местах, где необходимо сделать переход, монтировать пластиковый короб. Это и удобней, так как будет предоставлен простой доступ к кабелям, и надежней – сломать провод не получится, так как монтаж всегда будет выполняться под прямым углом с клемными переходами. Но и слишком большие кабель-каналы монтировать с огромным запасом свободного объема тоже не следует: это не лучшим образом скажется уже на сформированном дизайне интерьера, а вместе с этим коробы собирают на себе пыль – их регулярно приходится протирать. И чем больше их объем, тем больше пыли на них будет собираться.

Система наблюдения. Провода, кабель для передачи сигнала закрыты гибким каналом

Виды кабельканалов

Кабель-каналы применяют для защиты открытой проводки от механических повреждений

Электропроводка в доме и на производстве различается. Оба вида помещений имеют свои особенности, климатические условия, габариты, нагрузку, поэтому и комплектующие должны быть разными. Есть наиболее популярные кабельные каналы, которые применимы в быту и в промышленных условиях.

Виды кабельканалов для электропроводки:

• Из пластмассы.
• Из различных видов металлов.

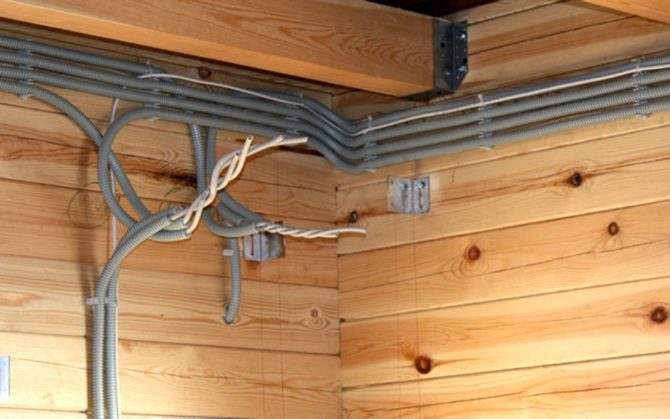

• Пластиковые гофротрубы.
• Металлические гофротрубы.
• Гладкие жесткие трубы.

Реже могут применяться кабель каналы из других материалов (например, древесина). Это связано с тем, что они имеют характеристики хуже, чем пластиковые и металлические изделия.

Особенности монтажа

При монтаже кабель каналы располагаются горизонтально или вертикально. Наклонные участки разрешены только на лестницах или мансардных этажах. В местах ответвления ставят распаечные коробки, в которых происходят все соединения.

Только вертикально и горизонтально

Способы фиксации

Есть два способа монтажа кабель каналов: на дюбеля/саморезы и на клей/липкую двустороннюю ленту. Первый способ — универсальный. Подходит для всех типов оснований. Только виды дюбелей надо подбирать (под гипсокартон и пеноблоки есть свой крепеж). При выборе крепежа ищите дюбеля или саморезы с шляпками больших диаметров — чтобы не порвали пластик. Если таких не нашли, можно использовать шайбы.

Количество крепежа на лоток 2 метровой длины (стандартная длина) зависит от того, насколько ровная стена. Если она идеально выровнена, достаточно 3 креплений — в начале, в конце и посередине. Если стена кривая, необходимо большее количество крепежа — чтобы лоток плотно прилегал к стене и «не топорщился». При большом количестве кабелей или очень кривых стенах может понадобиться установка через каждые 20 см.

Чтобы при монтаже кабельканалов на саморезы или дюбеля они не лопались, сначала в них просверливают отверстия диаметром чуть меньше диаметра крепежа. Затем лоток прикладывают к стене, отмечают места отверстий маркером/карандашом/фломастером. Убирают кабель-канал, сверлят отверстия, устанавливают пластиковые заглушки. Затем прикладывают лоток, фиксируют его дюбель-гвоздями).

Затягивая крепеж, будьте осторожны — старайтесь не повредить пластик

В некоторых случаях сверлить поверхность не хочется. Тогда можно использовать клей или липкую ленту. Клей надо брать с быстрой начальной фиксацией. Лоток весит не очень много, но при недостаточной силе фиксации он будет «ползти» вниз. Чтобы этого не случилось, можно установить распорки в противоположную стену (если позволяют расстояния) или зафиксировать короб кусками липкой ленты.

Пол липкую ленту требуется гладкое, обеспыленное основание. Ее лучше брать на вспененной основе. В этом случае снижаются требования по «гладкости» стены. За счет вспененного основания ямки/выступы небольшого размера сглаживаются.

Как и чем резать

Если необходимо отрезать кусок кабель канала определенной длины, сначала надевают крышку, выравнивают края. Затем фломастером на лотке и на крышке наносят отметку. После этого можно резать кабель канал отдельно: лоток и крышку. При этом их длина будет одинаковой.

Чтобы добиться точного совпадения в местах резов, использовать можно столярное стусло. Еще лучше — найти специальную пилу по пластику. В таком случае срез будет аккуратным и, после небольшой обработки края наждачной бумагой, совпадать все будет идеально.

Как резать пластик ровно

Резать кабельные лотки лучше пилой по металлу с мелким зубом. Край получается ровный. При необходимости его можно зашлифовать наждачной бумагой с мелким зерном. Можно также использовать ножницы по металлу, но тогда велика вероятность того, что края замнутся и/или потеряют свою идеальную геометрию.

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

Форма, материалы и размеры

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения. Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

Кабель-канал виде полусферы.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

Размеры кабель-каналов П-образного типа и их полезное сечение:

Профиль	Размер (ширина × высота), мм	Полезное сечение, мм2	Толщина стенок, мм
	12х12	130	1
	15х10	135	1
	16х16	230	1
	20х10	180	1
	25х16	360	1,1
	25х25	563	1,1
	40х16	576	1,3
	40х25	900	1,3
	40х40	1440	1,3
	60х40	2160	1,7
	60х60	3240	1,7
	80х40	2880	1,7
	80х60	4320	1,7
	100х40	3600	2
	100х60	5400	2

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

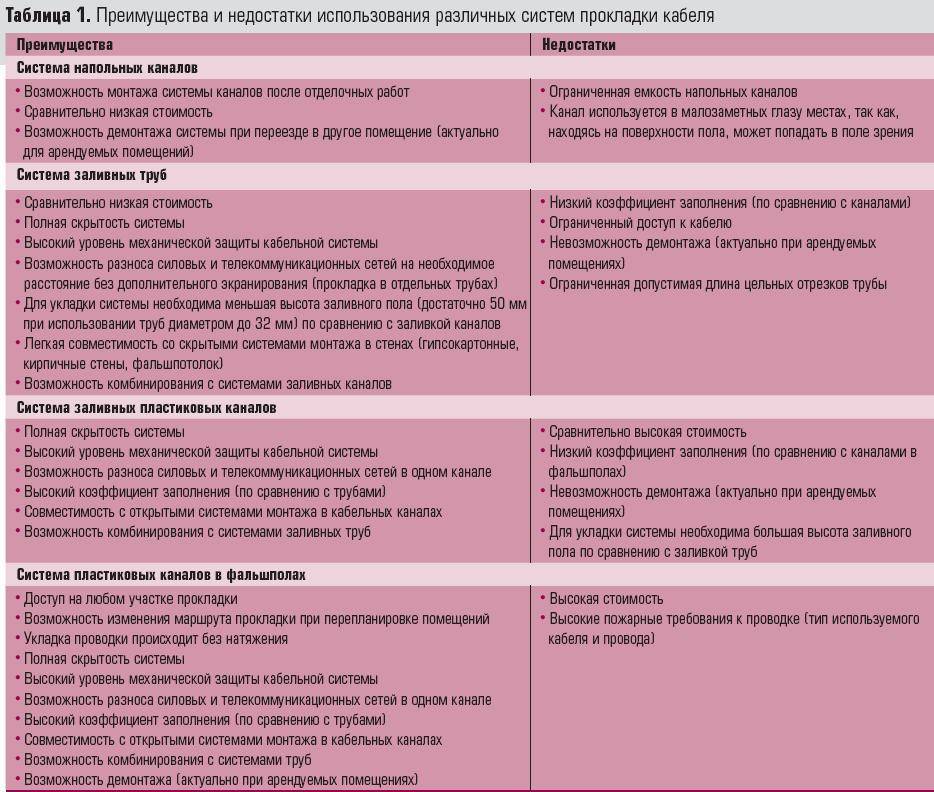

+ Плюсы кабель каналов

1. Нет нужды штробить стены для укладки проводов.
2. Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
3. Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
4. Монтаж магистрали выполняется максимально быстро.
5. Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

— Минусы кабель каналов

1. Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
2. Короб «забирает» у стены несколько сантиметров пространства.
3. Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
4. Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

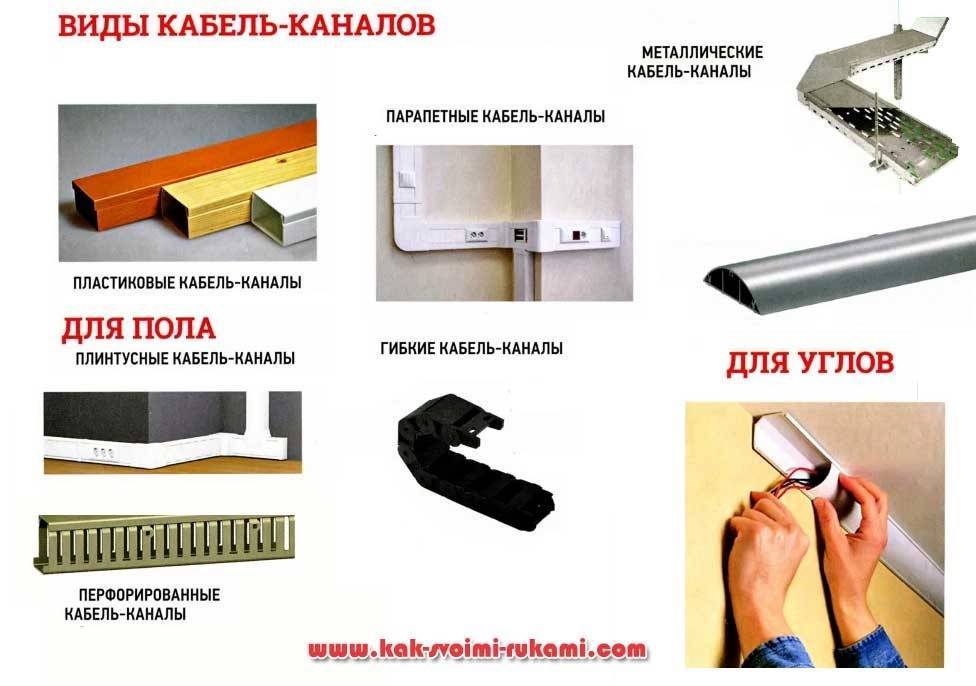

Виды кабель-каналов, размеры и их характеристики

В зависимости от назначения и условий использования типоразмеры и материалы существенно отличаются друг от друга.

Прежде всего, кабель-канал представляет собой коробчатую конструкцию с фиксируемой на основании полости и накладной крышкой. Для надежного крепления элементов используется двойной плавающий замок. В зависимости от места установки и действующих механических и прочих нагрузок кабель-каналы могут изготавливаться из следующих материалов:

• Огнеупорный пластик в силу недостаточно высокой механической прочности используется для настенного и потолочного крепления кабелей. Этот вид кабель каналов нередко имитирует дерево и другие материалы и используется как функционально-декоративный элемент;
• Анодированный алюминий стоит довольно дорого и имеет привлекательный внешний вид. Помимо механической безопасности, такой кабель-канал в состоянии обеспечить защиту от электромагнитных воздействий;
• Оцинкованная сталь чаще применяется для наружного крепления электропроводки, в частности монтажа систем видеонаблюдения.

Что касается вида, размера и назначения, то здесь выбор каналов для укладки кабеля практически безграничен. Все же попытаемся выделить основные типы существующих коробов:

Мини кабель-каналы. Для этого типа характерно небольшое поперечное сечение, в диапазоне от 10х10 до 60х80 мм. Используются такие каналы, как правило, для прокладки телекоммуникаций, антенных кабелей и незначительного количества токоведущих проводов небольшого диаметра. Учитывая область использования, изготавливаются из пластика и крепятся при помощи саморезов. В некоторых случаях возможно использование специальных монтажных клеев.

Напольные кабель каналы. Используются в том случае, когда необходимо подвести электропитание к столу или светильнику, расположенному на некотором удалении от стен. Для квартиры такой вариант укладки проводки вряд ли приемлем, а вот для обеспечения работоспособности рабочих мест в офисе вполне подойдет.

Парапетные, они же магистральные короба отличаются значительными размерами (до 60х100 мм), что позволяет разместить не только проводку и кабеля, но и смонтировать в них розетки и выключатели. Такой кабель-канал может иметь W-образное, Г-образное или Т-образное поперечное сечение и изготавливается из пластика. Изделие может использоваться как в квартире, так и в различных общественных зданиях.

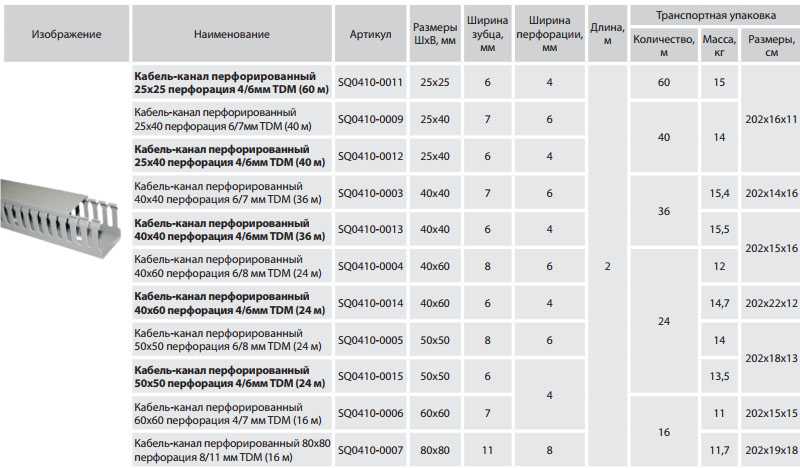

Перфорированные магистрали целесообразно использовать, если в процессе прокладывания проводки предстоит большое количество ответвлений. Степень механической прочности таких кабель каналов крайне мала, однако для распределительных шкафов и прочих развязок, которые надежно защищены внешним корпусом, для трассировки проводов они подходят как нельзя лучше. Сечение может быть как прямоугольным, так и круглым, изготавливаются, как правило, из огнестойкого пластика.

Плинтусные. Название изделия однозначно определяет способ применения такого кабель-канала. Стоит только отметить, из всех видов, именно этот является наиболее декоративным. В принципе, во избежание утомительной прокладки штроб в бетонной или кирпичной стене, еще на этапе проектирования можно предусмотреть укладку электропроводки в плинтусный кабельный канал. Такой плинтус изготавливают из ПВХ, и зачастую он имитирует либо ценную породу дерева, либо другой материал, используемый для изготовления настоящих плинтусов. Учитывая многообразие возможных вариантов дизайна, размеры плинтусных элементов могут значительно отличаться.

Угловые короба могут применяться в качестве имитации потолочного плинтуса (фриза) для маскировки проводки. Для них характерен привлекательный внешний вид и широкая гамма цветовых решений. Сечение внутреннего пространства такого элемента составляют, как правило, 40х40 мм.

Прозрачные кабель-каналы несут повышенную декоративную нагрузку, поскольку помимо основных функций обеспечивают светодиодную подсветку. Ширина прозрачной части может варьироваться от 5 до 20 мм.

Проволочные лотки также используются для прокладки большого числа проводов и позволяют избежать индивидуального крепления каждого провода.

Среди этого многообразия, безусловно, найдется соответствующий конкретным требованиям кабель-канал, размеры которого оптимально впишутся в любой интерьер

Однако для наиболее гармоничного решения крайне важно подобрать цветовое решение

Монтаж кабель-каналов

Разметка и нарезка кабель-каналов

Согласно общепринятым нормам, прокладка кабелей осуществляется либо горизонтально, либо вертикально. Монтаж ее под наклоном допустим только на лестничных проемах. Данные рекомендации применимы как к проводке открытого типа, так и к прокладке кабельных каналов.

Чтобы получить аккуратный ровный срез на торцевой части кабель-канала, в зависимости от толщины стенок и материала, из которого он изготовлен, можно использовать:

• канцелярский нож;
• ножницы по металлу;
• ножовку по металлу;
• болгарку малой мощности.

Чтобы получить отрезок короба конкретной длины, нужно произвести следующие манипуляции:

• соединить корпус с крышкой до щелчка;
• совместить торцевые части корпуса и крышки;
• нанести разметку на корпус и крышку;
• снять крышку с корпуса;
• разрезать каждую деталь отдельно.

Смонтированные контрукции

Данный алгоритм с достаточно большой точностью поможет вам получить детали с аккуратными краями равной длины.

Если подготавливаемый кабель-канал будет проходить через угол, то крышку в соответствующем месте не разрезают, а делают надрезы на ее боковых стенках. Во время закрепления этого фрагмента крышки на проложенном коробе ее попросту сгибают по линии надрезов. При монтаже кабель-канала на наружном углу крышка должна быть немного длиннее корпуса. По этой причине отмечать места надрезов на крышке в таком случае целесообразно после того, как корпус кабель-канала будет закреплен в нужном месте.

Крепление кабель-каналов на разных видах поверхностей

В зависимости от материала изготовления поверхности, на которую нужно закрепить кабель-канал, различаются используемые в монтаже крепежные изделия.

Для того, чтобы зафиксировать кабель-канал на деревянной поверхности, используют гвозди или саморезы, а для крепления на штукатурку и гипсокартон – только саморезы. Если же необходимо крепить кабель-канал к такой твердой основе, как бетонная стена, придется осуществить его монтаж при помощи дюбелей. Шаг между крепежами должен составлять около 60-70 см, а расстояние от крайних креплений до торцов профиля и мест стыка кабель-каналов – около 3-5 см.

При стыковке двух профилей кабель-канала, которую не планируется маскировать заглушками, целесообразно сместить друг относительно друга стыки корпуса и крышки. Эта маленькая хитрость сделает место стыка менее заметным.

Укладка проводов в кабель-каналах

В закрепленные на несущей поверхности корпуса укладываются провода. Чтобы избежать провисания проводов, внутри кабель-каналов устанавливаются специальные перемычки. Теперь остается только установить на свои места крышки кабель-каналов и работу по монтажу электропроводки можно считать завершенной.

Особенности монтажа кабель-каналов для прокладки открытой электропроводки

На начальном этапе электропроводки следует определиться со способом и местом крепления кабель-каналов. Выбор может быть сделан в пользу напольных кабель-каналов или настенных моделей, для каждой из которых место крепления выбирается индивидуально. Способ фиксации во многом зависит от материала и конструктивных особенностей приобретаемого изделия. Предпочтение может быть отдано саморезам, двустороннему скотчу или жидким гвоздям. Первый вариант предпочтителен, так как при необходимости короб можно будет легко демонтировать. Учитывая, что большинство моделей изначально поставляется со специальными отверстиями для крепежа, фиксация короба не вызовет трудностей.

Монтаж кабель канала можно доверить специалистам

Выбор инструмента будет зависеть от способа крепления. Для закручивания шурупов следует подготовить шуруповерт. Сами шурупы выбираются в зависимости от основания, к которому предстоит прикрутить кабель-каналы. Так, если стена выполнена из гипсокартона, следует отдать предпочтение пятнадцатимиллиметровым метизам с плоской головкой. Также потребуется нож или ножницы, с помощью которых отдельные элементы будут отрезаться в размер.

Для закручивания шурупов потребуется шуруповерт

Монтаж настенного короба для проводов для проводов выполняется в следующей последовательности:

Если будет монтироваться гибкий кабель-канал для проводов, подготавливать основание не обязательно. Такое изделие можно надежно зафиксировать на любой поверхности. До начала монтажа жесткого типа основание следует тщательно выровнять.

В местах соединения элементов под углом 90 градусов следует использовать угловой кабель-канал. Это позволит сформировать надежную и красивую систему. Для каждого угла не составит труда подобрать изделие нужной конфигурации. Стыковку производят с небольшим зазором, чтобы избежать коробления в случае теплового расширения.

Для угловых стыков найдется подходящее изделие

При монтаже кабель-каналов на пол следует выбирать подходящие изделия, которые не только смогут гармонично вписаться в интерьер, но и позволят разместить необходимое количество проводов. Модели с перегородками в данном случае являются предпочтительным вариантом.

Напольные короба лучше выбирать с перегородками

К монтажу уличного кабель-канала часто прибегают, чтобы защитить электропроводку от транспорта или пешеходов. Выбор модели зависит от количества проводов, которые планируется протянуть по земле. Если одни изделия предназначены только для одного провода, то внутри других может быть спрятано сразу три. Специальная перегородка позволит избежать контакта соседних кабелей.

Форма уличного кабель-канала может отличаться

Размеры кабель-каналов для электропроводки

Если говорить о длине пластиковых кабель-каналов, то за стандарт принято два показателя – это 2 и 3 м. Ширина и высота так же имеет свои стандарты, но их достаточно много. Предлагаем обобщить все размеры пластиковых кабель-каналов, которые встречаются на прилавках российских магазинов электротехники в одной таблице.

Размер	12*12	15*10	16*16	20*10	25*16	25*25	30*10	40*16
Кол-во в упаковке	100	100	70	80	42	30	50	24
Кол-во в упаковке	200	200	140	160	84	60	100	48

Размер	40*25	40*40	60*40	60*60	80*40	80*60	100*40	100*60
Кол-во в упаковке	16	12	20	12	15	12	12	9
Кол-во в упаковке	32	24	40	24	30	24	24	18

Конечно это не все размеры, какие бывают у кабель-каналов ПВХ, но эти наиболее распространены при монтаже бытовых электрических сетей.

Размеры коробов электропроводки стоит выбирать после всех расчетов и составления схемы домашней электросети. Вычислив количество и диаметры кабелей, которые будут проходить в том или ином месте, можно понять, какие кабель-каналы потребуются для них. Идеальным будет размер, при котором после укладки проводов остается место на 1-2 подобных. Это делается для возможности модернизации домашней сети. Больший запас свободного пространства внутри короба уже несет ущерб безопасности, которую может обеспечить кабель-канал в случае перегрузки или короткого замыкания.

Что такое кабель-канал

Кабель-канал (монтажный короб, электротехнический короб, электрокороб, электромонтажный короб) представляет собой замкнутый профиль того или иного сечения. Он, как правило, состоит из крышки и основания, которое крепится на архитектурную поверхность (стены, потолок, пол).

После крепления основания (лотка) в него укладываются кабели или провода, затем канал закрывается крышкой. Отлитые на деталях защелкивающиеся замки позволяют снимать и устанавливать крышку без дополнительной фурнитуры и инструментов.

Давайте выясним, для чего нужен кабель-канал. В его задачи входит:

• упорядочивание кабельных трасс;
• защита проводов и кабелей от механического повреждения;
• защита поверхности, по которой делается проводка, от искры или пламени при пробое в самом кабеле;
• обеспечение простоты монтажа, обслуживания и изменения схемы проводки;
• сохранение эстетики интерьера.

Первое и последнее особо заметно, когда проводов или кабелей много. Один лоток может закрыть их все, оставив интерьер помещения если не в идеальном, то в приличном состоянии.

Какими они бывают

Каналы могут быть пластиковыми и металлическими, с перфорацией для лучшего охлаждения кабелей и сплошными. Для изготовления используются негорючие или не поддерживающие горение пластмассы, оцинкованная холоднокатаная сталь.

В быту не распространены, но существуют кабель-каналы из проволоки. Такой вид обычно используется на промышленных объектах и в технических помещениях для защиты проводки от механических повреждений и для простоты монтажа.

Сечение прямоугольное, треугольное или близкое к ним. Некоторые модели имеют внутренние перегородки для упорядочивания кабелей внутри короба.

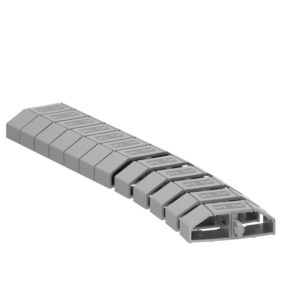

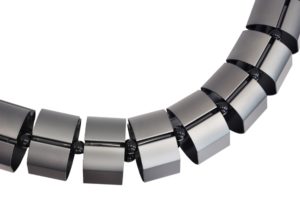

В отдельную группу выделяют гибкие виды, позволяющие монтировать проводку на поверхностях сложной формы. Это гибкие кабель-каналы. Некоторые из них имеют сложную конструкцию. Они стоят намного дороже обычных, но в некоторых случаях незаменимы.

Кроме того, гибкие кабель-каналы могут использоваться как броня для переносного кабеля.

Важно! Существуют кабель-каналы без крышки. Они изготавливаются преимущественно из металла и носят название электротехнических лотков

Их основное назначение – защита кабелей, упорядочивание кабельных трасс, упрощение монтажа электросети.

Различаются кабель-каналы и по степени защиты от внешнего воздействия, которая может колебаться в зависимости от конструкции:

• IP00 – прямые элементы и аксессуары без крышек;
• IP20 – прямые элементы с перфорированной основой и аксессуары с крышками;
• IP40 – прямые элементы с неперфорированной основой и аксессуары с крышками;
• IP44 – лоток IP 40 с дополнительным бандажом, установленным на каждом соединителе, клейкие печати для вертикальных секций, соединительные крышки основ только на однотипных соединениях.

*Есть специальные виды электротехнических каналов, способные защитить провода и кабели даже от водяных струй (IP Х5).

На заметку. Существуют конструкции, совмещающие напольный плинтус и кабель-канал. В этом единственном случае эстетика помещения не страдает.

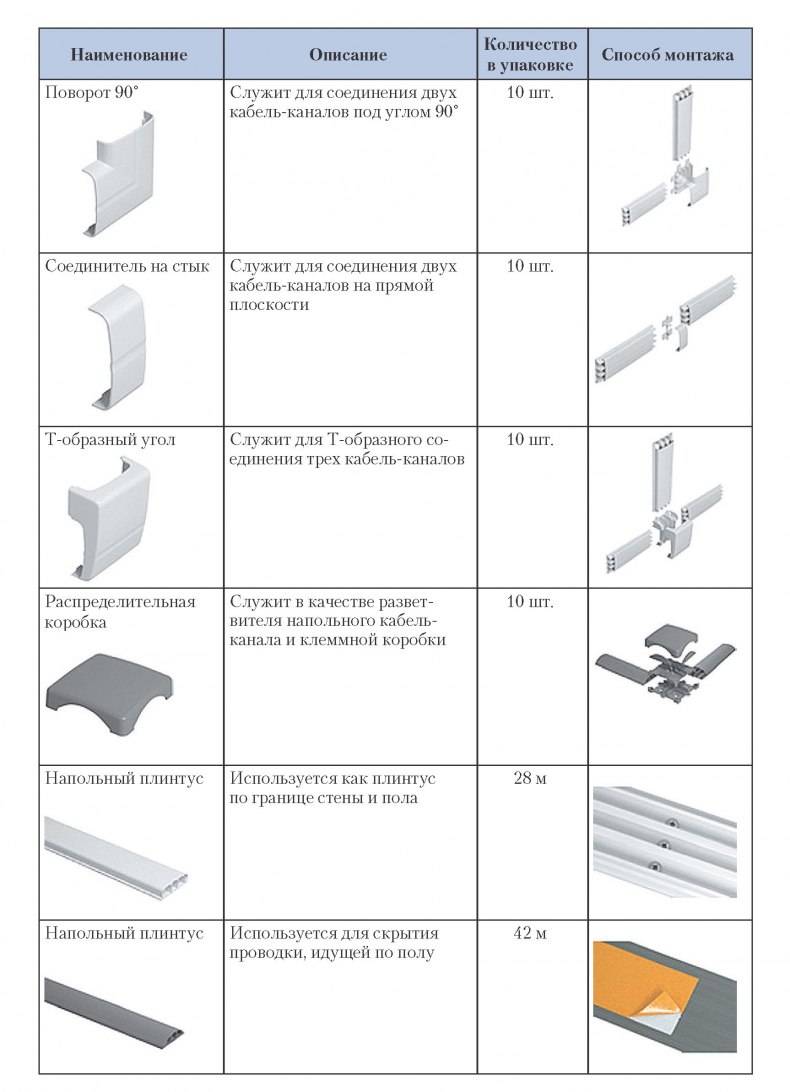

Виды фурнитуры — повороты, заглушки, тройники

Кроме кабель-каналов любой производитель выпускает и дополнительную фурнитуру к ним, без которой качественно защитить проводку на всем участке невозможно. К примеру, для перехода в другую плоскость потребуется уголок – внутренний или внешний, а для разветвлений нужен тройник. Ниже приводится лишь часть дополнительной фурнитуры, выпускаемой российской компанией IEK.

Такой уголок позволяет «повернуть» на 90 градусов в той же плоскости

Тоже поворот – внешний и внутренний, только в другую плоскость, за угол

Тройник-разветвитель, назначение которого очевидно

Концевая заглушка защитит кабель от влаги и пыли

Вся приведенная выше фурнитура жесткая и позволяет сделать поворот или отвод под одним углом – 90 градусов. Но существуют и более гибкие решения. При помощи уголка, фото которого приведено ниже, можно сделать поворот с произвольным углом в диапазоне 80-100 градусов.

Диапазон небольшой, но его хватит для компенсации неровных углов и кривых стен.

Расчёт размера пластикового короба для электропроводки

Перед тем, как приобрести кабель-каналы для монтажа электропроводки, необходимо сначала вычертить схему размещения конструкции в помещении с указанием типа кабель-каналов и длиной каждого участка. После этого определить нужный размер каждого типа лотка. Для расчёта размера короба необходимо знать сечение проводов и их количество.

Запас по длине учитывает дополнительный расход, возникающий при монтаже в местах, имеющих углы, а также в случае порчи материала.

Также желательно иметь внутри короба свободное место, которое может понадобиться при прокладке дополнительных электрических кабелей.

Нет необходимости приобретать широкий лоток в том случае, если первоначально планируется прокладка только одного кабеля, поскольку от ширины изделия зависит также и его цена. Обычно выполняют расчёт с учётом увеличения количества проводов на 2-3 шт.

Также с учётом «Правил устройства электроустановок» в случае многослойного заполнения пластиковых кабель-каналов сумма сечений всех проводников, расположенных в них, не должна превышать 40% от сечения самого изделия в случае использования короба с крышкой или 30% – в случае глухого короба.

Таблица для расчёта минимальных размеров кабель каналов

Сечение проводов, мм2	Конструкция и размеры (высота и ширина, мм) короба
	односекционный	двухсекционный	трёхсекционный
10х22	10х30	10х22	10х30	15х54	10х40
количество проводов в одной секции
1,5	10	12	3	3	5	5	19	13	5	4	5
2,5	7	10	2	2	3	3	13	13	3	3	3
4	4	8	1	1	2	2	10	13	2	2	2
6	2	3	1	1	1	1	5	5	1	1	1

В строительные магазины кабель-каналы поступают в упаковках. В зависимости от размеров лотков, упаковки отличаются по количеству изделий и, соответственно, общему метражу. Для подсчёта общей длины кабель-каналов в упаковке количество изделий умножают на стандартную длину одного лотка (2 м).

Таблица параметров одной упаковки, в зависимости от размеров одного короба, показана на рисунке.

Параметры одной упаковки электромонтажных коробов, в зависимости от их размеров

На заметку. При покупке коробов желательно закупить к ним фурнитуру (заглушки, уголки, ответвления и т.д.).

Также для бытовых целей лучше приобрести однозамковые изделия, так как они прослужат дольше, чем двухзамковые. Это связано с тем, что толщина стенок однозамковых конструкций больше, а, следовательно, и сами изделия получаются более прочными.

Правильно подобранные по размерам кабель каналы позволят быстро выполнить монтаж системы, а дополнительное пространство внутри короба даст возможность спокойно добавлять провода к системе без использования дополнительных лотков.

Способы крепления

Несмотря на всю универсальность кабельных коробов, потребуется выполнить правильный монтаж элементов. Для этого существуют различные варианты. Выбор конкретного зависит от типа поверхности, на которую планируется устанавливать короба. Далее представлены распространенные варианты крепления кабельных каналов.

Саморезы

Указанный вариант фиксации используется на поверхностях из дерева или гипсокартона. Крепеж осуществляется саморезами по дереву, длиной в 40 мм. При этом необходимо учитывать количество и сечение прокладываемых проводов. От этого фактора зависит периодичность расположения саморезов. Как правило, достаточно выдерживать шаг в пределах от 40 до 50 см. Для ускорения монтажа лучше использовать шуруповерт.

Крепление плинтуса с кабель-каналом саморезами

Дюбель-гвозди

Данный способ актуален для бетонных и кирпичных стен, которые встречаются в квартирах и частных домовладениях. Для этого потребуется перфоратор с шестимиллиметровым буром и дюбель-гвозди. Шаг установки фиксирующих элементов должен составлять 45 см. При этом рекомендуется сначала проделать отверстия в пластиковом коробе, а после переноса точек крепления на стену просверлить в ней отверстия с помощью перфоратора.

Дюбель-гвозди для плинтусов и пластиковых коробов

«Клопы»

Использование «клопов» является наилучшим вариантом крепежа кабельных каналов на алюминиевый профиль или металлическую поверхность толщиной не более 2 мм. «Клопы» — это саморезы по металлу, которые комплектуются пресс-шайбой. Их вкручивание не требует предварительной подготовки поверхности, но лучше применить шуруповерт.

Саморезы с пресс-шайбой и сверлом

Жидкие гвозди

Крепить короба для прокладки электропроводки без сверления допускается в крайних случаях, когда невозможно применить любой из ранее представленных вариантов. Такие ситуации наблюдаются при выполнении монтажа кабель-канала на металлическую поверхность толщиной более 2 мм или на плитку в санузле. Как правило, жидкие гвозди используются в виде вспомогательного крепежного элемента.

Клей жидкие гвозди для пластиковых панелей

Виды и их характеристики

На рынке строительных товаров представлены кабель-каналы различной конструкции.

Ведущие производители производят такую продукцию:

• напольные;
• перфорированные;
• гибкие;
• магистральные;
• прозрачные;
• лестничные;
• мини-кабели;
• парапетные;
• плинтусные;
• угловые;
• проволочные;

Продукцию изготавливают из алюминия, стали, а также пластика:

1. Сегодня наибольшей популярностью пользуются пластиковые кабель-каналы, так как они обладают превосходными характеристиками. Данные модели часто устанавливают на улице.
2. Алюминиевые модели характеризуются отличными противопожарными показателями. Поэтому их применяют на предприятиях и заводах:
   • гибкость;
   • влагоустойчивость;
   • прочность;
   • мягкость;
3. Стальные изделия могут похвастаться различными цветовыми решениями. Качественная оцинкованная сталь имеет специальное покрытие, которое предотвращает образование коррозии. Стальная продукция имеет большой срок службы. Перфорированное основание упрощает установку.

Наибольшей популярностью пользуются такие пластиковые каналы:

1. Напольные. Специальная конструкция позволяет устанавливать каналы в труднодоступных местах. Овальная форма надёжно защищает кабели от механических повреждений. Также модели имеют прекрасный внешний вид.
2. Плинтусные. Данные модели применяют в квартирах и частных домах. Весомым преимуществом является специальная форма каналов, которая отлично вписывается в любой интерьер.
3. Парапетные. Как правило, такие каналы устанавливают в офисах и предприятиях. Чаще всего их применяют для защиты проводов от кондиционеров и других устройств. Конструкция каналов имеет строгие формы и правильную геометрию.

По цвету исполнения пластиковые каналы бывают:

• светлые;
• белые;
• цветные;
• под тёмное и светлое дерево;

Сегодня наибольшей популярностью пользуются лотки под дерево. В офисах, как правило, применяют ПВХ каналы.

Современные сферы применения специализированных каналов весьма разнообразны. Это обуславливается широким ассортиментом аксессуаров для его монтажа:

• заглушки;
• соединительные углы;
• т-образные углы;
• л-образные углы;
• внешние и внутренние;

Сегодня изготовлением и продажей специализированных коробов занимается большое количество компаний. Самыми известными из них являются:

• DKC;
• ОМиС;
• АСКО;
• Теко;
• ИЭК;
• Moll;
• Legrand;
• Replast;
• ЭЛЕКОР;

двойной замок

Основные преимущества современных кабель-каналов заключаются в двойном замке, который сочетает гибкость и эластичность, а также прочность соединения. Сам материал представляет собой пластик, который является самозатухающим. Он позволяет проводить монтаж кабелей до 1 тыс. вольт.

Также, на рынке присутствуют мини-кабели, которые отличаются своей формой. Данные приспособления имеют закруглённые углы и особый механизм крепления крышки, которая создаёт иллюзию монолитной конструкции и закрывает все швы, что особо ценно для офисных эстетов. Кроме того, приспособление гибкое и прочное.

Современные модели не требуют послемонтажной очистки. Так как после установки крышка кабеля полностью закрывает само основание.

Качественные кабели обладают такими преимуществами:

1. Сертификат Ростеста.
2. Повышенный уровень пылевлагозащиты.
3. Может устанавливаться как внутри, так и снаружи помещения.

Основным параметром при выборе специализированных коробов является сечение проводника. При интернет-кабеле наиболее удачным подойдёт мини-модель размером 10 на 15 миллиметров, которая отлично вписывается в эргономику квартиры.

Такая модель имеет такие преимущества:

1. Закруглённая форма.
2. Эстетичный вид.
3. Изготовлен из экологически чистых материалов.
