Мой опыт черчения исполнительная схема
Первый раз я начертил исполнительную схему от руки на листе формата А4 и подписал ее у заказчика. На схеме я изобразил одну из заливок захватки бетонных полов с показанием отметок нивелирной съемки.
Из этой схемы можно было понять, как ровно залиты бетонные полы и проходят ли они по допускам указанным заказчиком.
Почему заказчик принял такую схему? Потому, что они переделывали строительную документацию от подрядных организация.
Работая прорабом по общестроительным работам, приходилось чертить исполнительные схемы по разработке котлованов, устройству фундаментов по армированию перекрытий, стен, установке металлоконструкций.
Здесь начерченные от руки схемы не проходят, необходимо чертить только в специальных программах, таких как автокад, компас.
Я очень долго пытался освоить программу автокад самостоятельно, скачивал отдельные уроки или просматривал их в интернете. Но целой картины, как чертить в автокаде у меня не сложилось и самостоятельно освоить эту программу, не получилось.
Купил курс в интернете и в течение нескольких месяцев его изучал. В результате прохождения курса я легко стал чертить любые проекты в автокаде и кроме этого научился создавать 3д проекции домов. Времени на это у меня ушло много, но мне было интересно.
Давайте разберемся, как чертить исполнительные схемы в автокаде. Есть несколько способов черчения первый самый легкий, вы просите у заказчика образец исполнительной схемы в автокаде, где начерчены штамп и рамка с их требованиями.
Так же необходимо получить от заказчика, проект в электроном виде, чертежи в автокаде объекта. Далее с проекта вы копируете свой участок выполненных работ и вставляете в рамку образца исполнительной схемы.
Допустим необходимо указать заливку бетонных полов в таких-то осях здания. Копируем чертеж в автокаде, с нашим участком в нем убираем все слои стен, перегородок и т.д. оставляем только размеры, оси, дорисовываем границы заливки.
Показываем нивелирную съемку точками и отметками в виде цифр, пишем в примечание в каких единицах указываем и от какой отметки снимаем. Заполняем штамп с указанием ответственных лиц за сдачу и приемку выполненных работ и все схема готова.
Другой вариант займет у вас больше времени, когда нет ни примера исполнительной схемы, нет проекта в электроном виде, то все придется чертить самостоятельно и после этого согласовывать с заказчикам, устроит его начерченная вами схема или нет.
Требования у заказчиков везде разные, сколько работаю еще нигде не встречал чтоб схемы, штамп и рамка были одинаковыми у разных заказчиков. У всех, какие то свои правила, которые они считают правильными.
Мой вам совет, как начали выполнять работу на объекте, сразу берите пример оформления актов скрытых работ и исполнительные схемы у заказчика .
Если вы только начинаете работать на должности инженерно-технического работника ИТР или ищете работу, но не умеете работать в автокаде, то мой курс «КАК ЧЕРТИТЬ ИСПОЛНИТЕЛЬНЫЕ СХЕМЫ В АВТОКАДЕ» вам очень пригодится. Данный видеокурс будет полезен студентам, кому срочно надо научиться чертить в программе автокад.
В курсе есть пример исполнительной схемы с рамкой и штампом с объекта, на котором работал в этом году, так же вы сможете скачать стандартные рамки и штампы для форматов А1-А4. Один из уроков можно посмотреть ЗДЕСЬ.
Самое главное в нем подробно показано, как начертить исполнительную схему не имея образцов с нуля. В разделе практика я показываю, как чертить, рамку, штамп и все это распечатать.
Про печать в статье «Печать чертежей» я показал, как можно распечатать схемы, если принтер отказывается печатать с программы автокад.
Этот курс для тех, кто так же, как и я в свое время не знал, как чертить в автокаде. Пройдя этот курс, вы легко будете чертить не только схемы, но и полноценные чертежи.
Если вы оказались в такой ситуации, когда не знаете как правильно оформить схему и нет образца, то с курсом прилагается методичка. В ней показаны примеры заполнения исполнительной схемы котлованов, фундаментов, свай, цокольного этажа панельного дома, сборных колон, кирпичной шахты и многое другое. Ниже приведен образец черчения исполнительной схемы котлована из этого справочника.
Как скачать лицензионный автокад 2016 с интернета смотри видео
Состав исполнительной документации на земляные работы
| Документация | Нормативный документ | Форма | Образец |
| Реестр исполнительной документации | ВСН 012-88 (часть II) | скачать форму | скачать образец |
| Специализированные журналы | |||
| Общий журнал работ | РД-11-05-2007 | скачать форму | скачать образец |
| Журнал производства земляных работ | ВСН 012-88 | скачать форму | скачать образец |
| Журнал верификации закупленной продукции (журнал входного контроля) | ГОСТ 24297-2013 | скачать форму | скачать образец |
| Журнал авторского надзора за строительством (если по договору осуществляется авторский надзор) | СП 11-110-99 | скачать форму | скачать образец |
| Акты геодезической документации | |||
| Акт освидетельствования геодезической разбивочной основы объекта капитального строительства | РД-11-02-2006 | скачать форму | скачать образец |
| Акт разбивки осей капитального строительства на местности | РД-11-02-2006 | скачать форму | скачать образец |
| Исполнительные схемы | |||
| Геодезическая схема котлована или траншеи (с габаритными размерами и высотными отметками) | ГОСТ Р 51872-2002 | скачать форму | скачать образец |
| Акты освидетельствования скрытых работ | скачать форму | скачать образец | |
| Снятие мохового или дернового слоя, выторфовывание, корчевка пней | РД-11-02-2006 | ||
| Механизированная разработка грунта | РД-11-02-2006 | ||
| Разработка грунта вручную | РД-11-02-2006 | ||
| Засыпка пазух котлованов | РД-11-02-2006 | ||
| Устройство песчаного основания | РД-11-02-2006 | ||
| Устройство щебеночного основания | РД-11-02-2006 | ||
| Возведение и уплотнение земляного полотна | РД-11-02-2006 | ||
Закрепление грунтов (уплотнение, цементация, замачивание, дренирование, устройство термических или грунтовых свай, заглушение ключей, заделка трещин, устройство грунтовых подушек) | РД-11-02-2006 | ||
| Акты, протоколы и прочие документы | |||
| Протокол испытания основания (естественного, песчаного, щебеночного) | |||
| Заключение лаборатории о качестве и состоянии грунтов (при необходимости) | |||
| Прочие документы | |||
| Паспорта, сертификаты качества, пожарные сертификаты, санитарно-гигиенические заключения на строительные материалы, изделия и конструкции | |||
| Комплект рабочих чертежей на строительство предъявляемого к приемке объекта, разработанных проектными организациями, с надписями о соответствии выполненных в натуре работ этим чертежам или внесенным в них изменениям, сделанными лицами, ответственными за производство строительно-монтажных работ, согласованными с авторами проекта | |||
| Документы о согласовании отступлений от проекта при строительстве | |||
| Разрешительная документация | |||
| Информационный лист монтажной организации | |||
| Свидетельство СРО монтажной организации | |||
| Приказы на ответственные лица | |||
| Копия аттестации испытательной лаборатории | |||
| Рабочая документация со штампом Заказчика «В производство работ» | |||
| Проект производства работ (копия титульного листа и листа ознакомления) |
Представленный состав исполнительной документации на земляные работы является приблизительным. Точный состав исполнительной документации зависит от требований заказчика.
Составление отчетной документации
После проведения геодезических работ и разработки исполнительной схемы котлована необходимо составить отчетную документацию
Отчетная документация является важной составляющей процесса выполнения геодезических работ и позволяет подтвердить проведенные измерения и полученные результаты
Содержание отчетной документации
Отчетная документация должна включать следующие разделы:
- Титульный лист с указанием наименования проекта и заказчика;
- Введение, в котором кратко описывается цель выполнения геодезических работ;
- Основной раздел отчета, включающий:
- Исходные данные, такие как геодезическая основа, координаты проведения работ и другая информация;
- Методика проведения геодезических измерений, включая описание используемого оборудования и инструментов;
- Результаты измерений, представленные в виде таблиц и графиков;
- Анализ полученных данных и оценка точности измерений;
- Выводы по выполненной работе;
- Приложения, включающие всех использованных нормативных документов, схемы, фотографии и другие материалы;
- Список использованных источников информации.
Оформление отчетной документации
Отчетная документация должна быть составлена в формате, удобном для чтения и понимания. Рекомендуется использовать нумерованные и маркированные списки, таблицы и другие элементы форматирования для наглядного представления информации.
Текст отчетной документации должен быть четким и лаконичным
Важно использовать специальные термины и определения, характерные для геодезической деятельности, чтобы избежать возможных недоразумений и неоднозначностей
Отчетная документация должна быть подписана ответственным исполнителем и утверждена заказчиком или уполномоченным представителем.
Составление отчетной документации является важным этапом в проведении геодезических работ и позволяет систематизировать результаты измерений, а также предоставить заказчику полную информацию о выполненной работе.
Зачем создается исполнительная схема линейных объектов?
Детальный план расположения линейных сооружений – не просто требование строительных нормативов, он создается для последующего использования:
- при его ремонте и реконструкции;
- при земляных работах на участке прохождения трассы (строительство, планирование территории);
- при подключении (изучении возможности врезки) новых потребителей к коммуникациям.
Наличие актуального ситуационного плана значительно сокращает время на изыскания при строительстве.
Исполнительная схема линейного объекта – автодороги, железнодорожного полотна – выполняется по отдельным участкам для контроля соблюдения геометрических параметров (насыпи, дорожной одежды, бордюров, поворотов, расширений), а также возможности своевременно исправить отступления от проекта. Для дорог геодезическое сопровождение с исполнительной съемкой – обязательное условие качественного строительства.
Схема для надземных кабельных линий содержит информацию о высоте размещения кабеля, расположении изоляторов, столбов (опор) и других сооружений, которые имеют отношение к объекту.
Для подземных коммуникаций исполнительная схема линейного объекта выполняется в виде плана и профиля продольных и поперечных сечений трассы с указанием технических характеристик трубопровода/кабеля. Точность схемы обеспечивается соблюдением всех нормативных требований при выполнении топосъемки. Одно из основных – выполнение исполнительной съемки до засыпки траншеи.
Разработка геодезической схемы
Процесс разработки геодезической схемы состоит из нескольких этапов:
- Изучение проектной документации и задачи
- Проведение топографической съемки
- Обработка и анализ полученных данных
- Разработка геодезической схемы и ее документирование
- Контроль и проверка точности выполненных работ
На первом этапе геодезисты изучают проектную документацию и задачи, определяют необходимый объем работ и уточняют требования заказчика. Далее осуществляется проведение топографической съемки, при которой устанавливают границы участка, определяют наличие геологических и гидротехнических условий, а также выполняют съемку местности, зданий и сооружений на участке.
Собранные данные далее подвергаются обработке и анализу, чтобы получить точные координаты и высоты объектов на участке. Происходит разработка геодезической схемы, которая включает в себя построение границ участка, разметку отдельных точек и линий, а также определение необходимых отметок.
Важным этапом является проверка точности выполненных работ. Геодезисты выполняют контрольные измерения и сравнивают полученные результаты с требованиями проекта и заказчика. В случае необходимости производят корректировку геодезической схемы и повторные измерения.
Следуя этим этапам, разработка геодезической схемы котлована позволяет создать надежную геодезическую основу для проведения строительных работ.
Какая бывает исполнительная съемка?
Геодезическая исполнительная съемка разделяется на следующие виды.
- Промежуточная, выполняется на протяжении всего цикла строительно-монтажных работ и подтверждает достоверность и качество выполненных СМР и является неотъемлемой частью исполнительной документации.
- Окончательная, завершает процесс строительства, фиксирует реальную геометрию объекта и его расположение на местности, служит основанием для внесения изменений в топографические карты местности.
Исполнительные съемки бывают:
- Объекта в целом, позволяет определить его местоположение с деталировкой всех коммуникаций (колодцы, кабеля…), строений, подъездных путей и т.д. Чаще используют проектировщики, на основе полученных данных составляется цифровая модель местности (ЦММ), на которой проектируется и разрабатывается проект.
- Подземных, воздушных коммуникаций, исследуется их наличие, направление прохождения, врезки, пересечения, дополнительные элементы сетей. Это позволяет обеспечить защиту магистралей от повреждения при строительстве, а также задействовать их для нужд данного объекта.
- Котлованов, выполняется после выемки грунта и его очистки, определяется положение осей, отметки верхних и нижних точек, рассчитывается объем вынутого грунта для дальнейших фундаментных работ.
- Колоннообразных конструкций, отслеживается отклонения вертикальных конструкций, стен, ЛЭП, мачт и пр.
- Продольных и поперечных профилей автомобильных и железных дорог, контролируется геометрическое и высотное положение насыпи, так же и ее конструктивных элементов (водопропускные трубы, фильтрующие насыпи и т.д.)
Каждый этап строительства завершается контрольно-исполнительной съемкой и оформлением исполнительной схемы.
Проведение геодезической исполнительной съемки в строительстве позволяет обеспечить технологический контроль на каждом этапе строительства, что способствует надежности возводимой постройки и ее безопасной дальнейшей эксплуатации.
Так же на сайте есть множество примеров выполнения исполнительных схем по разным конструктивным элементам и сооружениям, которые можно скачать как в формате PDF, так и в формате разработки DWG.
Геодезические работы для линейных объектов
Состав геодезических изысканий для линейных объектов, оформление исполнительной документации и соблюдение норм строительства. Ответственность за нарушение технического регламента в инженерной геодезии.
Линейными объектами называются инженерные сооружения длина которых значительно превышает ширину. Они бывают наземными, подземными и воздушными (надземными) и согласно Градостроительного кодекса и ФЗ № 172 от 21 декабря 2004 года, к ним относят: сети инженерно-технического обеспечения, автомобильные трассы, железные дороги, трубопроводы, газопроводы, линии электропередач и теплосети.
Проектирование и строительство таких инженерных сооружений имеет государственное значение. Этапы разработки проекта регулируются на законодательном уровне, поэтому требования к качеству изысканий и точности геодезических работ для линейных объектов определены нормами и стандартами СНиП и ГОСТ.
Инженерная геодезия для строительства линейных сооружений
От качества разработки разделов проектной документации и проведения трассирования линейного инженерного сооружения зависит процесс будущего строительно-монтажных работ и процесса эксплуатации.
Состав геодезических работ и картографии охватывает полный цикл создания линейных объектов:
- сбор данных по изысканиям предыдущих периодов;
- привязка к точкам государственной геодезической сети (ГГС);
- топосъемка территории для выбора места трассы;
- создание геоподосновы для проектирования объекта;
- камеральное и полевое трассирование;
- вынос в натуру проектных осей и закрепление их на местности;
- разбивка с установкой координат стыковочных пунктов;
- исполнительные съемки подземных коммуникаций;
- геодезический мониторинг соответствия геометрических параметров проектным значениям.
Процесс отличается трудоемкостью и масштабностью, поэтому уровень качества напрямую зависит от степени подготовки специалистов. Компания «Промтерра» выполняет все топографические работы, связанные с линейными инженерными объектами, используя современное оборудование и инновационные технологические решения.
Оформление отчетной документации по проектированию
После окончания инженерно-геодезических, геологических и экологических изысканий специалисты оформляют пакет проектных документов. В его состав входят: пояснительная записка, проект полосы отвода с характеристикой трассы, детальное описание существующей инфраструктуры для организации планируемого строительства.
Также включаются сметы расходов, анализ состава грунтов, рекомендации по охране окружающей среды и пожарной безопасности и других документов, предусмотренных законодательными нормами.
Утверждение и согласования в государственных органах
Проектная документация, содержащая разделы с инженерными изысканиями в области геодезии для железных дорог, геологии и экологии систем коммуникаций, в обязательном порядке подается на экспертизу.
Суть процесса заключается в сравнении предоставленных разработок техническими регламентам и государственным стандартам. Если экспертиза была пройдена успешно, то застройщик получает разрешение на начало строительства.
До этого момента должны быть урегулированы все вопросы относительно прав владения на землю.
Согласование инженерных линейных сооружений требуется когда проектируются:
- ЛЭП, линии телефонной связи и оптиковолоконной информатизации;
- железнодорожные пути, объекты метрополитена и троллейбусные линии;
- инженерные объекты для систем газоснабжения, электроснабжения, связи;
- мосты, эстакады и туннели для транспортной инфраструктуры;
- нефте-, газо- и другие трубопроводы для водоснабжения, канализации, отопления;
- коммуникационные сооружения мусороудаления;
- сети кондиционирования и вентиляции воздуха;
- фуникулеры и системы вертикального транспорта (лифтовые шахты, эскалаторы);
- автодороги любой категории, автомобильные трассы и шоссе.
В процессе реализации проекта надзирательные органы следят за соблюдением технического регламента. При выявлении нарушений в сфере инженерной геодезии, экологии и геологии строительство линейного объекта может быть приостановлено.
Геодезические изыскания для линейного объекта
Перед специалистами, которые проводят работы в сфере прикладной инженерной геодезии, стоит главная задача – качественное выполнение всех этапов сопровождения предпроектных и строительных работ.
Нарушение стандартов и норм преследуется законом, поэтому подрядчики и застройщики несут ответственность не только за результаты проектирования и строительства линейного сооружения, но и за их эксплуатацию.
Оформление исполнительной документации

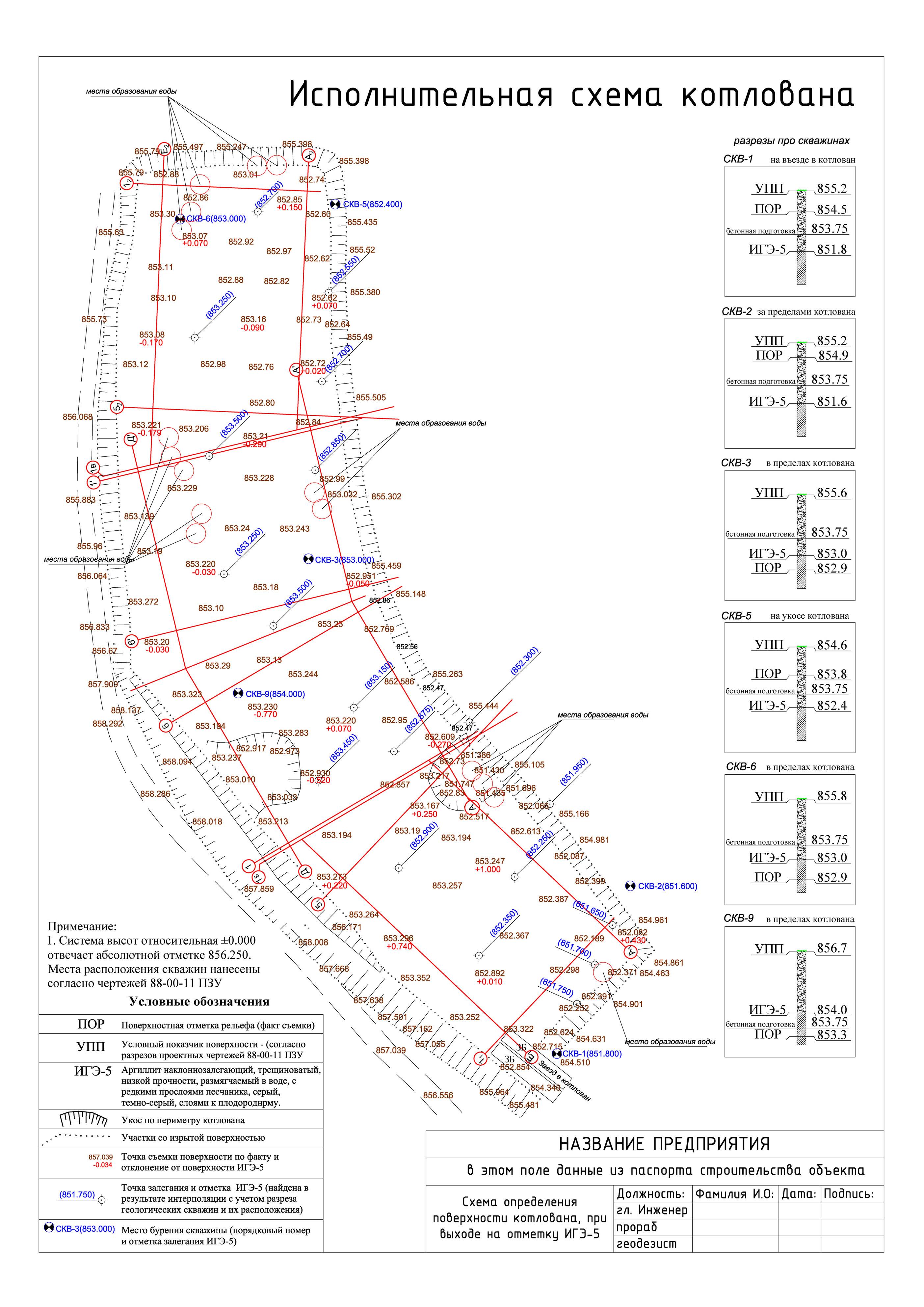

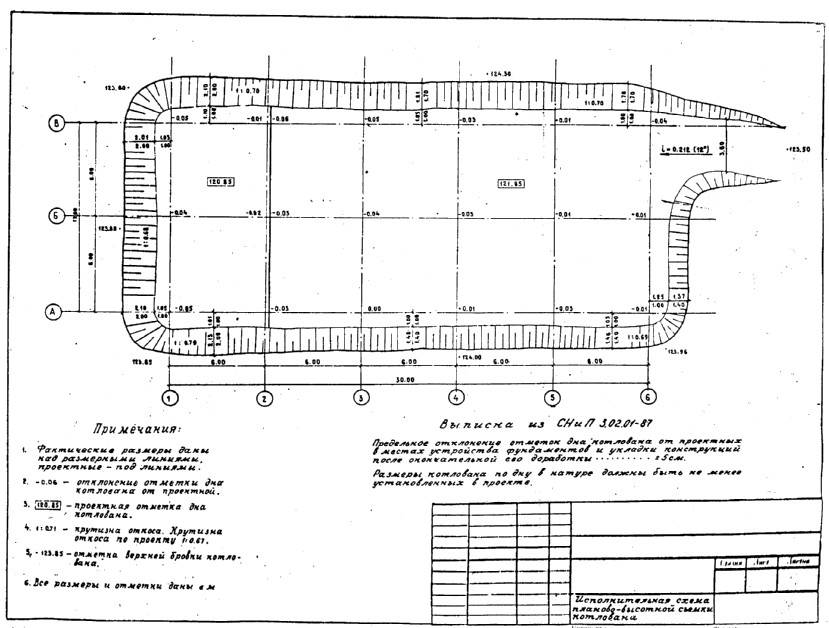

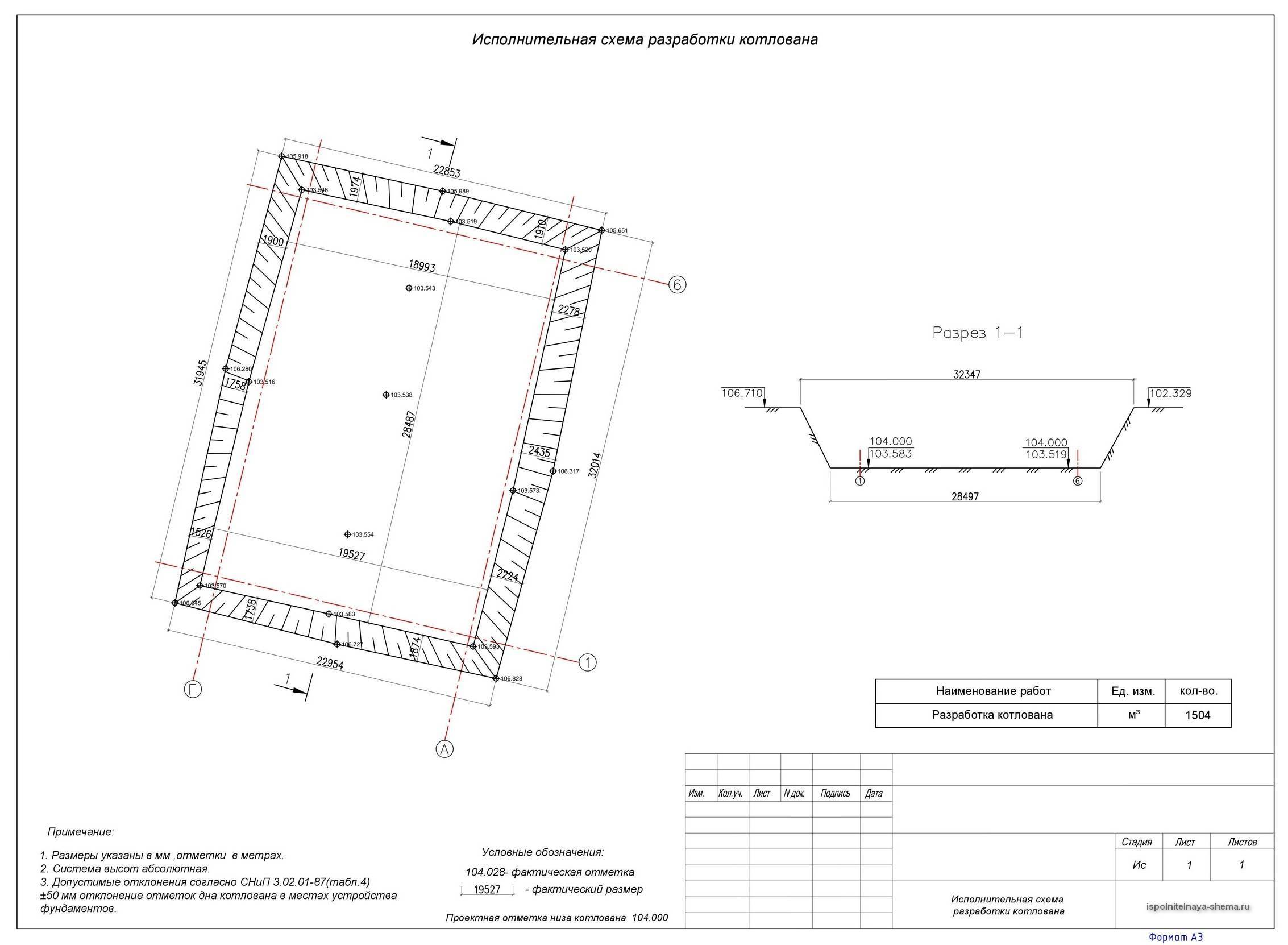

Образец исполнительной схемы котлована
Исполнительная документация, оформление которой является обязательным, это документы, которые требуются в процессе строительства. Сведения, записанные в ней, используются при ремонте и обслуживании готового здания, прокладке или замене инженерных сетей. Для этого создана специальная форма для заполнения и изготовлены бланки.

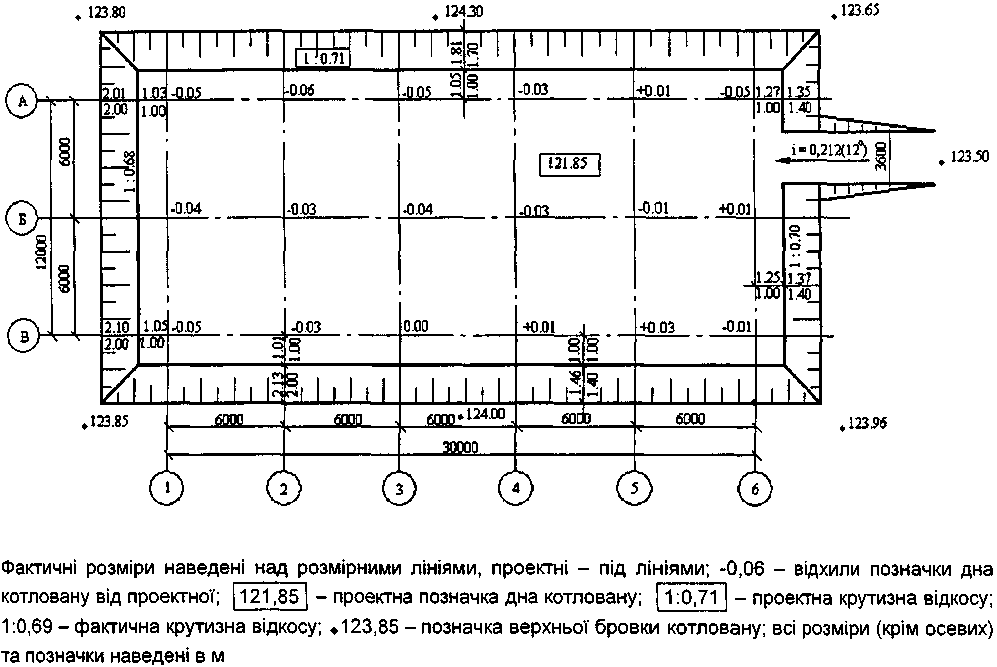

После завершения земляных работ составляются первые схемы, в которые вносятся следующие сведения:
- фактические и проектные размеры котлована;
- крутизна откосов;
- отметка верхней бровки котлована;
- количество извлеченного грунта.
Чтобы отделить планируемые значения от реальных показателей, в исполнительной схеме котлована применяют следующее правило: фактические размеры указывают над линиями, а проектные – под ними.
Под схемой котлована обязательно приводится таблица, которая содержит общие сведения о проекте:
- наименование объекта;
- его шифр и номер;
- вид строительства;
- стадия строительства;
- наименование организации, которая занималась составлением документа.
Здесь же могут быть указаны дополнительные сведения, примечания, касающиеся хода строительства. Например, причины отклонения от начального вида планировки.
В следующем видеоролике приводится пример, как составляется исполнительская схема:
Подготовка котлована – это начальный и важный этап работы, от правильности выполнения которого зависит качество и долговечность строящейся конструкции. Эта работа включает в себя исследование местности и почвы, перепланировку коммуникаций и закрепление зыбкого грунта. Все измерительные работы, в том числе сравнение реальных значений с расчетами в проектной документации, выполняются группой геодезистов, периодически выезжающих на место стройки. Полученные таким путем данные заносятся в схему для дальнейшего использования в обслуживании нового здания.
Геодезическое обслуживание нулевого цикла строительства
Начинается не позднее десяти дней до начала земельно-выемочных работ на строительной площадке. К этому числу приурочена сдача заказчиком геодезической разбивочной основы подрядчику в виде закрепленных на местности пунктов и соответствующей ей документации, технического отчета. За эти десять дней геодезической службой, геодезистами генподрядчика проверяются инструментально измерения, камерально вычисления, точность результатов разбивочной сети стройплощадки и внешней сети конкретного объекта (здания) строительства. И только после получения окончательных результатов и приемки опорного обоснования с подписанием соответствующего акта можно начинать разбивочные работы по пятну котлована. При этом следует руководствоваться отдельными проектами или геодезическими частями ППР, в которых указываются конкретные методики, инструменты и требования по выполнению геодезических работ нулевого цикла. Вместе с этим при подготовке исходных данных для разбивочных операций используются разбивочные чертежи на отдельные участки строительства и строительные конструкции, которые в стадии вычисления и снятия данных независимо проверяются.
Нулевым циклом строительства считаются все строительно-монтажные работы, связанные с выемкой грунта под здание, монтажа фундамента и возведение так называемой цокольной части до уровня нулевой отметки первого этажа (откуда и название).
Области применения геодезических изысканий
После проведения таких работ можно получить информацию о фундаменте и о его несущих способностях, что дает возможность проектировки устойчивого здания.
Выполнение геодезических работ проводится в таких случаях:
- при необходимости прокладки дорог и коммуникаций;
- при строительстве зданий любого назначения;
- для установки соответствия территории согласно документам;
- при внесении изменений в план и благоустройстве территории;
- для получения права на земельную площадь.
При помощи геодезии люди получают возможность изучить планету в целом и на определённой местности, благоустроить территорию.
Из этого вытекают основные задачи, которые решает данная наука:
- Подбор оптимального места для объекта возможен благодаря геодезии. При такой задаче местность исследуется полностью. Для этого подготавливается схема с определением залежей горных пород, которые дают понятие о составе необходимого фундамента. Иногда исследование приводит к такому решению, как перенос строительства или полная его отмена.
- Привязка дополнительных построек к зданию возможна, благодаря геодезическим изысканиям, они помогают достраивать и перестраивать уже существующие сооружения. Строительство в мире достаточно развито и под это отведена огромная территория земной планеты. При отсутствии такой науки все имеющиеся постройки могли бы рухнуть.
- Обозначение местности на картах проводится с помощью топографии, что дает возможность получить точные определения всех имеющихся объектов и коммуникаций на ней.
- Изучение смещения земной коры проводится с помощью высшей геодезии, и она определяет сейсмичность конкретной территории, подверженность её деформациям. Здесь глубоко изучаются все факторы, которые могут повлиять на климатические основы планеты, в том числе отливы и приливы.
Важно! Выбирая компанию для геодезических работ при землеустройстве, следует обращать внимание на длительность её существования и опыт. Такой показатель может гарантировать высокий уровень знаний в этой области. Компания, имеющая хороший рейтинг, предоставляет полный пакет услуг для проведения работ
Компания, имеющая хороший рейтинг, предоставляет полный пакет услуг для проведения работ
В нынешнее время чаще всего используются цифровые и лазерные технологии, говорящие о современности конкретного предприятия
Компания, имеющая хороший рейтинг, предоставляет полный пакет услуг для проведения работ. В нынешнее время чаще всего используются цифровые и лазерные технологии, говорящие о современности конкретного предприятия.
Что такое исполнительная съемка в геодезии
Что исполняют ваши нанятые строители? Танцуют джигу на стройматериалах или, следуя намеченному плану, возводят сооружение в соответствии со строительными нормами? На этот вопрос отвечают специалисты, выполняющие исполнительную съемку.
Необходимость контроля строительных работ обусловлена не только квалификацией строителей, но и погодными условиями, протяженностью их во времени и климатическими особенностями зоны строительства.
Всевозможные факторы в процессе возведения сооружений влияют на результат работы и далеко не всегда погрешности в строительстве зависят от человека. Но на всех этапах строительства имеется возможность провести контрольные измерения, выявить расхождения между проектной документацией и реальными показателями, привести эти значения в соответствие с планом застройки.
Поэтому исполнительную съемку подразделяют на:
- промежуточные исполнительные работы — подтверждают достоверность и отображают скрытые, выполненные работы;
- заключительную съемку — служит для обновления топографической карты с учетом вновь возведенного объекта.
В результате проведения исполнительной съемки вы получите чертеж-схему объекта и оцените реальное положение дел.
Видели ночь? А зиму? Знаете, что будет по весне с вашей стройкой? Вы же не хотите искать прошлогодний снег и специалистов выполнявших работы?
Так не проще ли заказать контрольные измерительные работы, чтобы не беспокоиться о надежности домов, мостов, дорог и прочих сооружений, нуждающихся во вмешательстве специалистов, проводящих .
Затратно? Не думаю. Знаю, что уверенно кладут кирпичи только на основание, исполненное в соответствии с гарантированным качеством.
Определение границ участка и его характеристик
Определение границ участка – важный этап геодезических работ, заключающийся в установлении точного положения и формы границ территории, на которой будет осуществляться строительство. Выполняется с целью предотвращения возможных споров и конфликтов между соседними участками.
Этапы определения границ участка:
- Сбор и анализ первичных данных: подробное изучение кадастровых планов, топографических карт, сведений о соседних объектах и прочих документов, касающихся территории.
- Выезд на местность: геодезисты приступают к работе на участке, проводят измерения с использованием специального оборудования (геодезические приборы, уровни, тахеометры).
- Обработка полученных данных: информация, полученная в результате измерений, обрабатывается с помощью специальных программ и вычислительных методов. Результаты обработки представляются в виде планов, схем и отчетов.
- Установление границ: полученные результаты согласовываются с заказчиком и устанавливаются соответствующими границовыми знаками (столбами, выемчатыми камнями и т. д.).
Характеристики участка – информация о физических и геометрических свойствах территории, которая будет использована для составления проектной документации и расчетов при строительстве. Включает следующие показатели:
- Площадь участка: общая площадь территории, указанная в квадратных метрах.
- Форма участка: геометрическая форма, которой соответствует граница участка (прямоугольник, треугольник, трапеция и т. д.).
- Рельеф: характеристика перепадов высот и ландшафта на участке (например, наличие склонов, ям, оврагов и т. д.).
- Факторы риска: анализ возможных опасностей на участке, которые могут повлиять на процесс строительства (почвенные условия, грунтовые воды, наличие подземных коммуникаций и т. д.).
| Показатель | Значение |
|---|---|
| Площадь участка | 5000 кв. м. |
| Форма участка | Прямоугольник |
| Рельеф | Ровный |
| Факторы риска | Нет |
Последовательность копки
Кажется, что очень просто выкопать траншею и котлован под фундамент. На самом деле процесс подготовки котлована – дело сложное, требующее учета многих деталей и соблюдения определенного алгоритма.
Необходимо, например, учесть не только глубину, форму сооружения
Также следует обратить внимание на расположение в зоне копки объекты: деревья, коммуникации, постройки, памятники архитектуры. Возможно в связи с их нахождением в непосредственной близости придется увеличить глубину котлована. Потому что по требованиям СНиП, траншея под фундамент возводимого здания должна быть расположена глубже, чем котлован уже построенного
Это позволит избежать давления оказываемого на рядом стоящую постройку, которое может стать причиной ее разрушения
Потому что по требованиям СНиП, траншея под фундамент возводимого здания должна быть расположена глубже, чем котлован уже построенного. Это позволит избежать давления оказываемого на рядом стоящую постройку, которое может стать причиной ее разрушения.
Но самой сложной и опасной частью работы считается подземная копка. Чтобы избежать оползаний почвы и других проблем, необходимо придерживаться определенной последовательности:
Геометрический контроль и исполнительные съемки
После проведения бетонных работ по заливке фундаментов, как и после любого промежуточного завершенного этапа осуществляется геодезический контроль параметров возведенных конструкций. Основными геометрическими параметрами, контролируемыми геодезистами по завершении возведения бетонных строительных конструкций считаются:
- вертикальность плоскостей;
- горизонтальность поверхностей;
- плановые положения проектных осей конструкции;
- высотные отклонения;
- уклоны поверхностей.

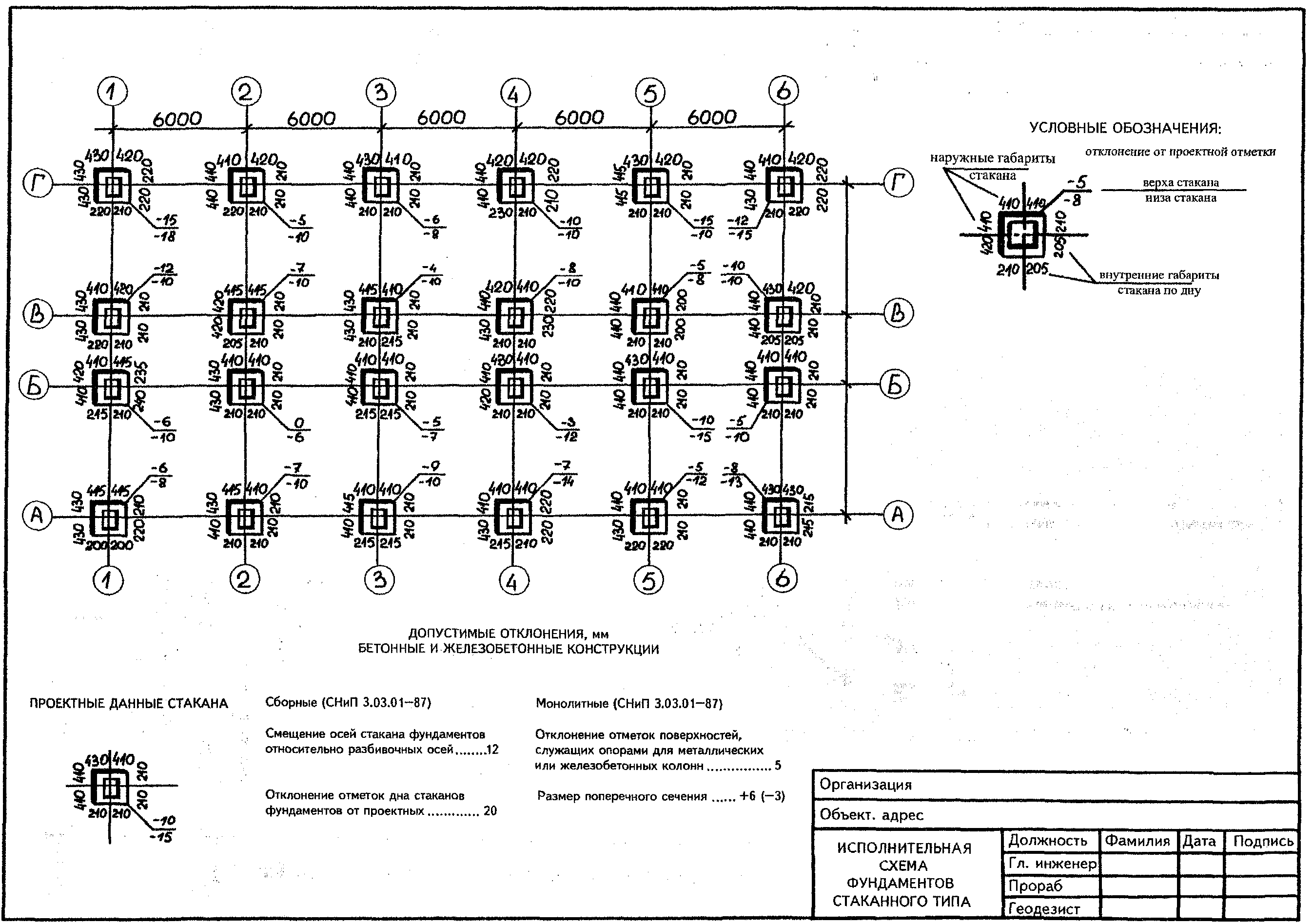

Поэтому в геодезический контроль по возведению фундамента и конструкции цокольной части входят исполнительные съемки с формированием исполнительных схем завершенных конструктивов. На них показываются фактические отклонения и при необходимости их направления всех основных параметров, которые характерны для тех или иных фундаментов и цокольных конструкций. Исполнительные съемки, как правило, выполняют на всю высоту или поверхность участка конструкции.
Измерения планового смещения получают непосредственными замерами от разметок осей или линий им параллельных (дюбелей, рисок). Вертикальные отклонения определяются разными вариантами и инструментами:
- рейками-отвесами;
- традиционным шнуровым отвесом и рулеткой;
- боковым нивелированием с помощью теодолита;
- электронным тахеометром в безотражательном режиме.
Отклонения по высоте измеряют техническим нивелированием, электронным тахеометром.
После предоставления и проверкой заказчиком законченного этапа и части сооружения приступают к возведению последующих по технологическому процессу конструкций и частей строительства.
Вопрос-ответ:
Что такое геодезические работы?
Геодезические работы — это комплекс мероприятий, направленных на определение и измерение геодезических координат, угловых и линейных размеров, а также характеристик земной поверхности. Они выполняются специалистами-геодезистами с использованием специальной аппаратуры и программного обеспечения.
Для чего проводятся геодезические работы при разработке исполнительной схемы котлована?
Геодезические работы при разработке исполнительной схемы котлована проводятся для определения границ и размеров будущего котлована, а также для контроля качества его строительства. Они позволяют точно определить координаты, уровни и высоты различных элементов котлована и обеспечить его правильное выполнение.
Какие приборы и инструменты используются для проведения геодезических работ?
Для проведения геодезических работ используются различные приборы и инструменты. Это может быть штангенциркуль, нивелир, тахеометр, геодезический GPS-приемник, уровень, теодолит, металлические ленты и другие средства измерения и наблюдения. Также важны программное обеспечение для обработки полученных данных и построения исполнительной схемы.
Каким образом геодезисты определяют границы и размеры котлована при проведении работ?
Для определения границ и размеров котлована геодезисты используют различные методы и инструменты. Они могут проводить замеры с помощью ленты или другого измерительного инструмента, использовать GPS-приемник для определения координат, а также выполнять нивелирование для определения высот и уровней различных элементов котлована. В результате этих работ строятся графические схемы и планы котлована.
Что включает в себя разработка исполнительной схемы котлована?
Разработка исполнительной схемы котлована включает в себя несколько этапов. В начале проводятся геодезические работы для определения границ и размеров котлована. Затем проектировщики и инженеры разрабатывают детальный план, на котором указываются все элементы и конструкции котлована, а также предлагаются технические решения и материалы для его строительства. В конечном результате получается графическая схема, которая служит основой для строительства котлована.
Заключение
Подготовка котлована — ответственный и важный этап. От качества проделанной работы зависит устойчивость постройки, возможность ее введения в эксплуатацию, прохождение проверок.
В результате правильно выполненной работы готовится исполнительная схема с точными расчетами и полным набором документов. Документация позволяет своевременно корректировать котлован, учитывать его исходные параметры. В результате не появляется сложностей при обустройстве фундамента и возведении зданий.
Реферат на тему экологические проблемы современности и пути их решения
Реферат на тему моя будущая профессия менеджер
Источники углеводородов нефть переработка нефтепродуктов реферат
Реферат на тему оттава
- Реферат метеориты и их происхождение
