Чертежи и советы по сборке мебели для кухни своими руками

Разработка проекта кухни

Специалисты начинают с выбора мест размещения основных функциональных блоков:

• в центре устанавливают мойку с площадкой для посуды;
• слева – холодильник;
• справа – разделочный стол, варочную панель и духовой шкаф.

Коррекции делают с учетом конфигурации и размера кухни. Внимательно изучают стыковку с нишами, колоннами, выступами. Проверяют соответствие шкафов размерам встраиваемого оборудования. Отдельные технические решения установлены в сопроводительной документации производителем.

Высота крепления вытяжки, например, зависит от вида варочной панели:

• газовая – от 75 до 85 см;
• электрическая – от 65 до 75 см.

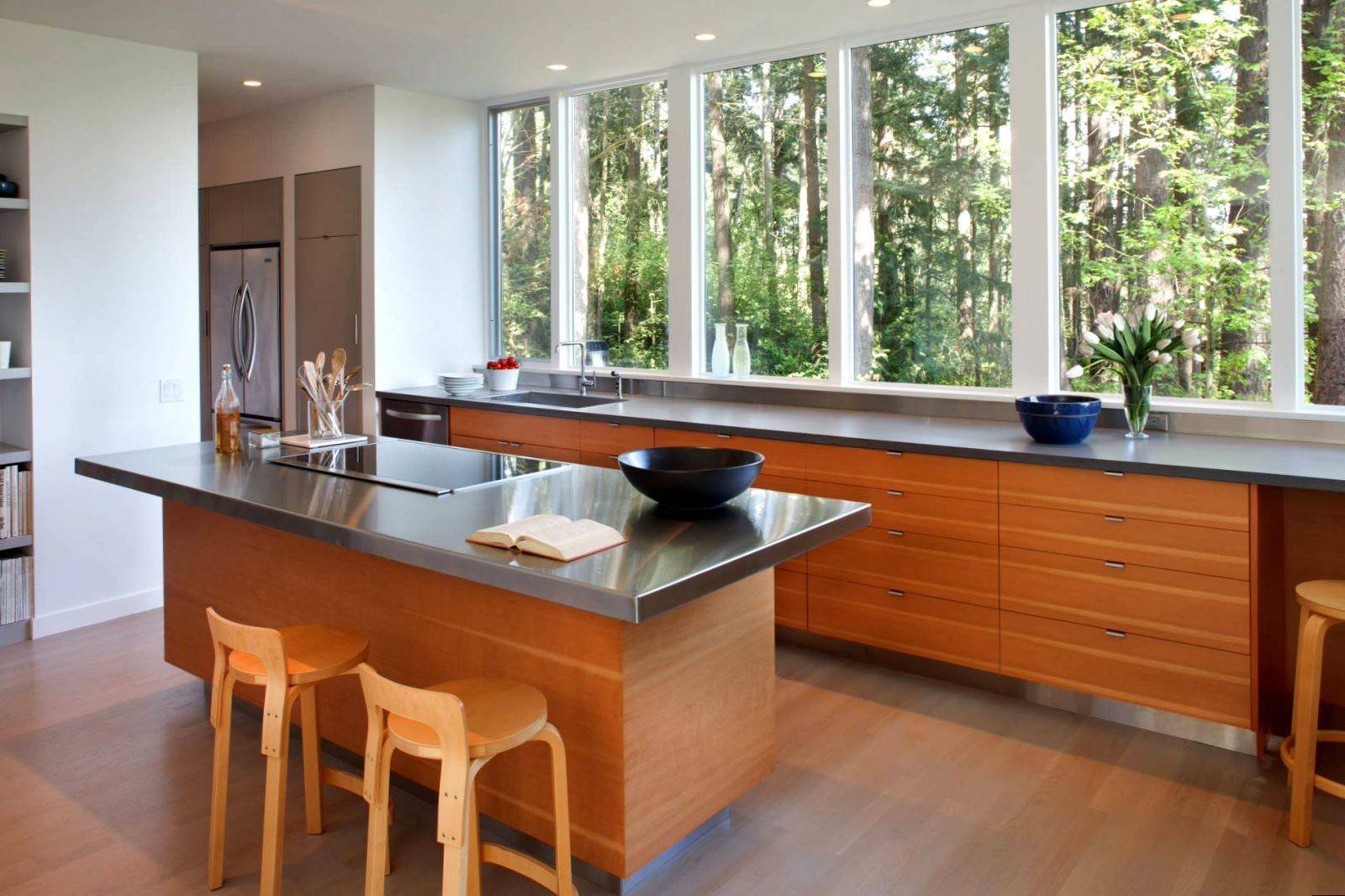

На фото показано правильное размещение рабочей зоны около окна. Такое решение обеспечивает комфортное для глаз естественное освещение.

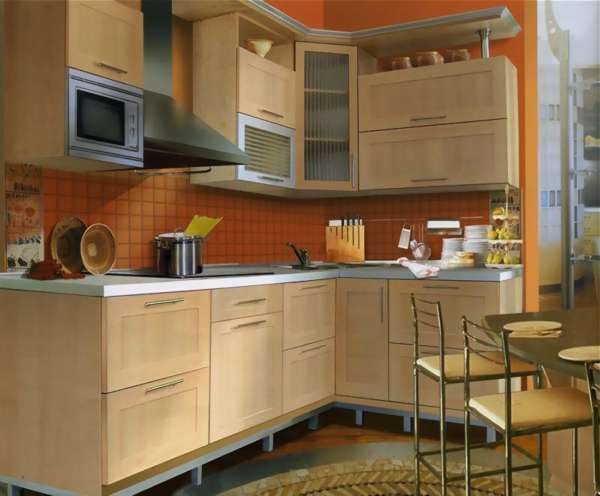

Рабочая зона у окна.

Искусственные источники устанавливают по отдельной схеме. По действующим стандартам освещенность поверхностей в кухнях и столовых жилых объектов недвижимости должна составлять не менее 150 лк.

При разработке проекта кухни своими руками на чертежах и схемах с фото указывают линии электропитания, другие инженерные коммуникации, точки подключения.

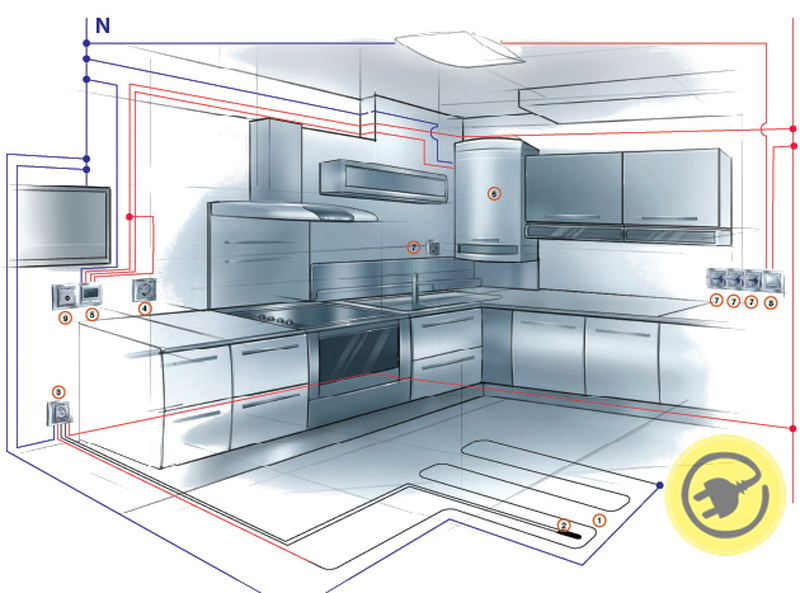

Схема разводки и монтаж электропроводки на кухне.

Делают отдельные силовые линии для подключения духового шкафа, другой техники с большой мощностью потребления. Создают необходимые технологические отверстия (промежутки) для эффективной вентиляции, быстрого отвода избыточного тепла.

При создании кухни своими руками чертежи и схемы, фото рассматривают с учетом роста и других физиологических особенностей пользователей.

Схема обустройства кухни.

Проверяют удобство пользования рабочей поверхностью и полками. Убеждаются в отсутствии выступающих частей гарнитура, которые помешают выполнять рабочие операции.

Сушкой, например, пользуются часто. Этот компонент размещают на такой высоте, чтобы для работы не нужен был стул. Духовой шкаф рекомендуется установить на уровне груди. Это решение обеспечит удобство обращения с тяжелой посудой.

После уточнения исходных условий создают комплект проектной документации. На первом этапе применяют стандартные размеры кухонных шкафов.

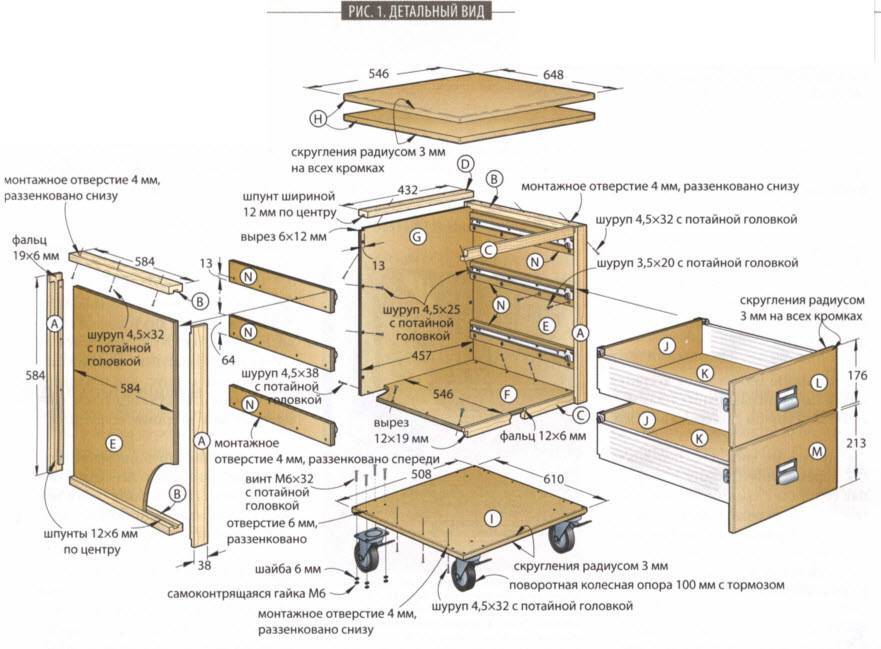

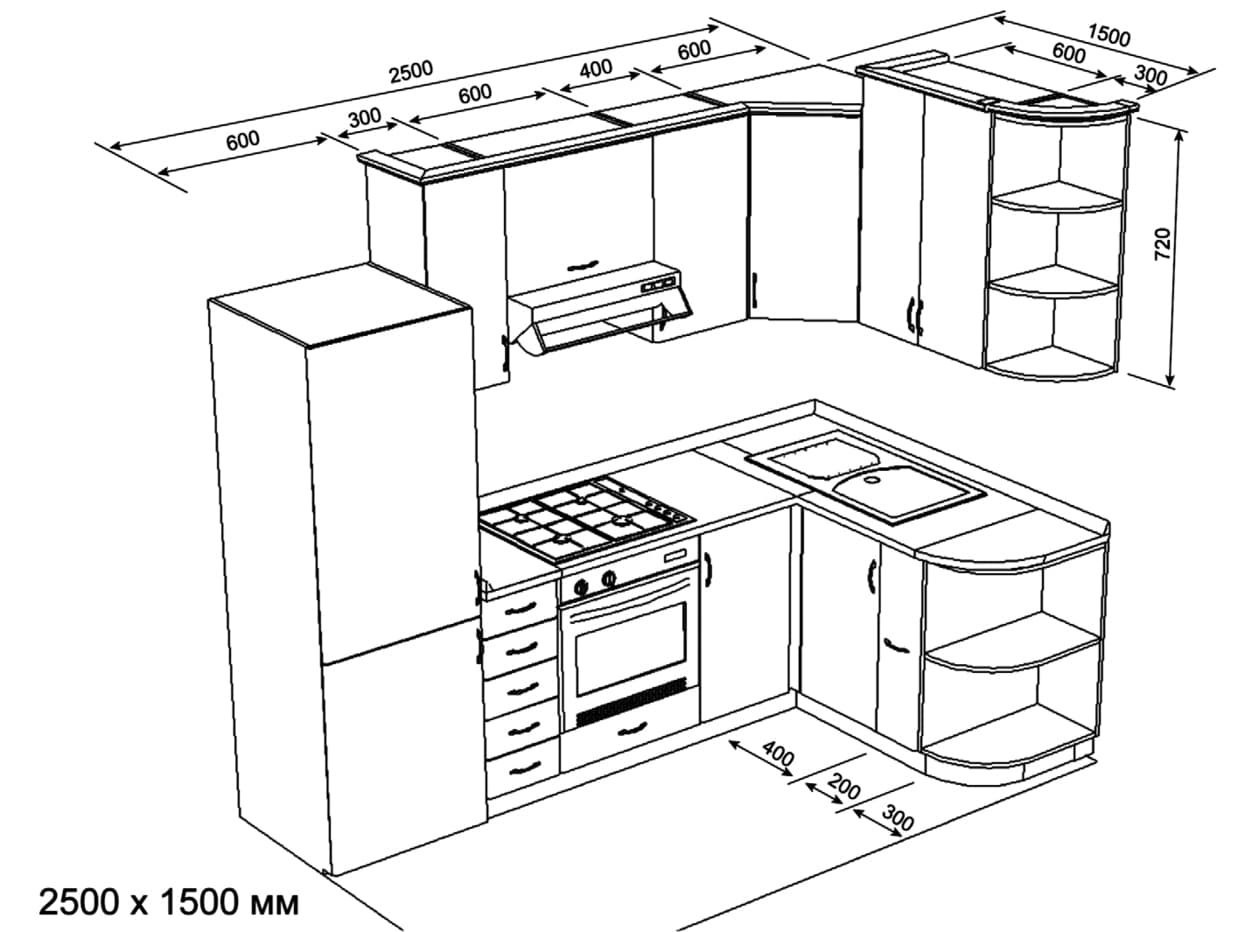

Размеры шкафов кухонных.

Далее отмечают элементы, которые отличаются от типовых изделий формой или габаритами. На завершающем этапе определяются с размещением декоративной подсветки, других украшений.

Для упрощения задачи можно взять готовый чертеж кухни, добавить необходимые изменения. Производители и специализированные торговые предприятия предлагают бесплатно различные варианты расстановки мебели в кухнях многоэтажных домов, построенных по типовым проектам.

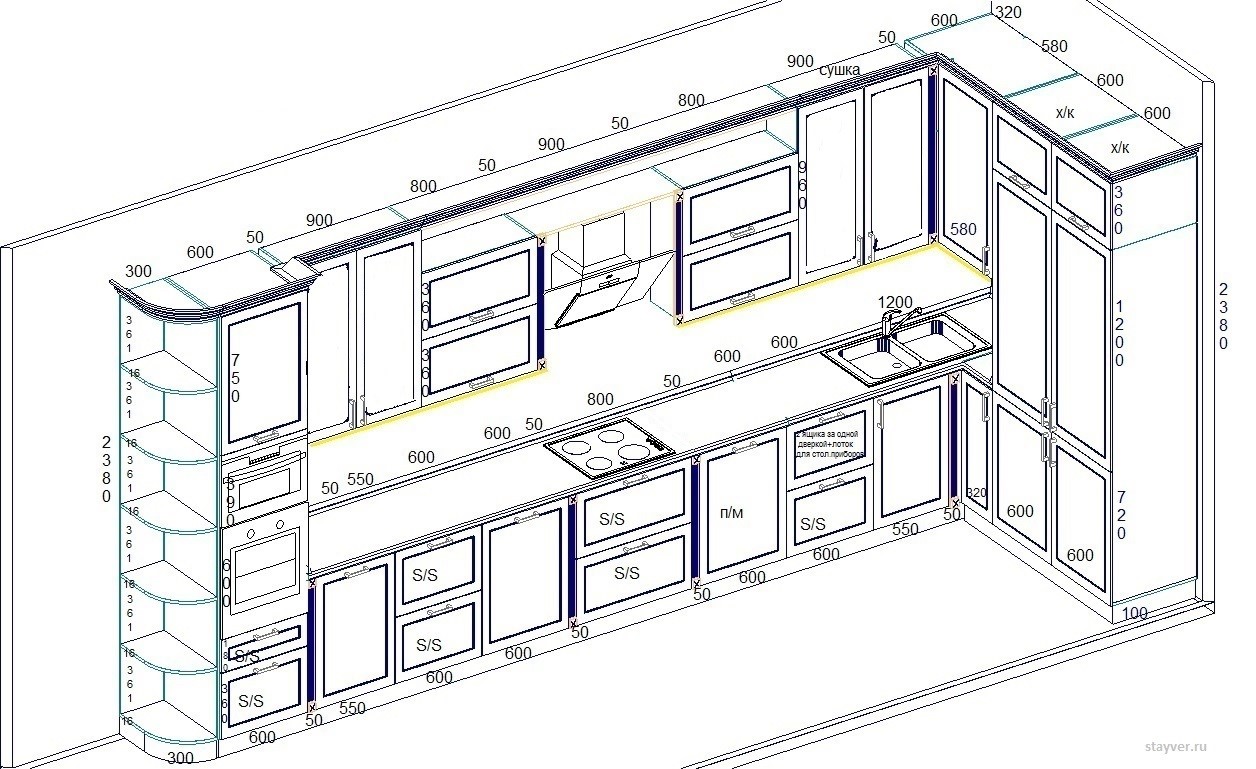

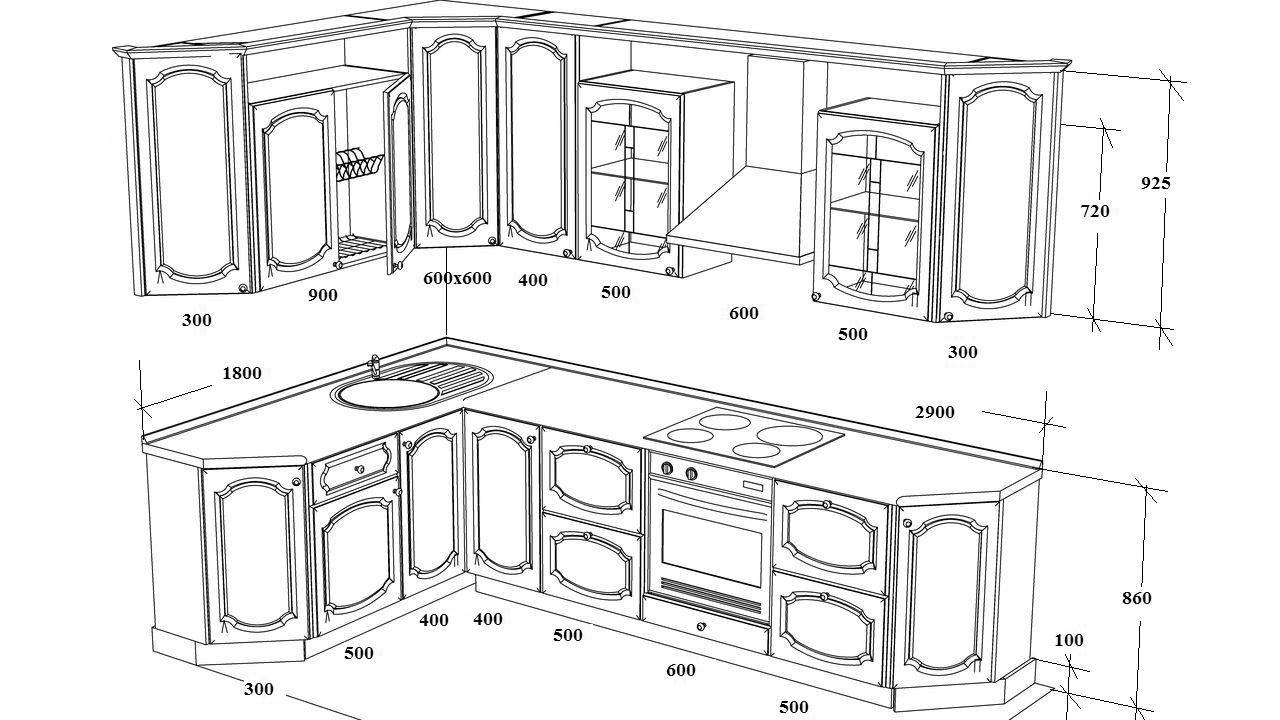

Кухонный гарнитур с размерами.Угловой набор шкафов.

Рисунки можно сделать вручную либо с помощью специализированного программного обеспечения. Лучшую визуализацию планов обеспечивает использование технологий 3D.

В программных конструкторах можно изменять и устанавливать следующие параметры:

• размеры помещения, бытовой техники, шкафов;
• материал стен;
• вид ручек, фасадных систем, рейлингов;
• размещение стола и стульев, дополнительных элементов интерьера;
• освещение рабочих поверхностей.

Объемную схему кухни можно поворачивать и увеличивать для внимательного изучения мелких деталей.

Несмотря на преимущества электронного проектирования, рекомендуется помнить о возможности применения классических дизайнерских методик.

Опытные специалисты вырезают шаблоны из плотной бумаги, которые имитируют расстановку мебели в комнате. Этот способ используют для проверки удобства пользования оборудованием, ширины проходов.

Набор кухонной мебели.

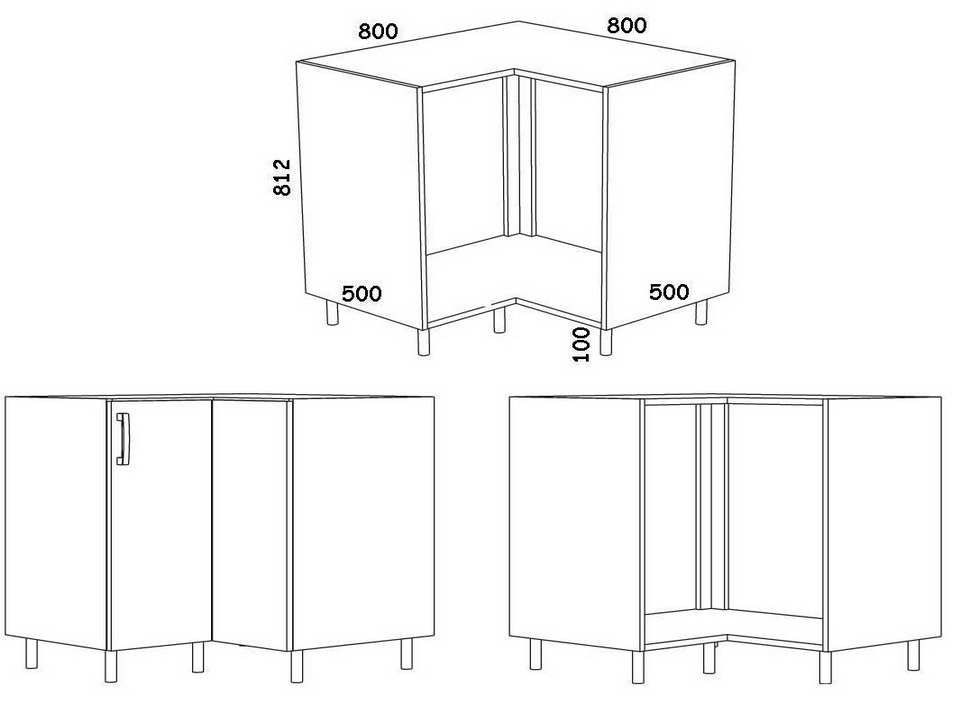

Нижний угловой шкаф кухни (расчет деталей)

Детали:

Бока – 500 х 712 – 2 шт.Дно, крыша – 800 х 800 – 2 шт. (см. эскиз)Цоколь – 100 х 680 – 2 шт.

Бока нижнего углового шкафчика остаются константой – 500 х 712 мм, при условии, если они не попадают на коммуникации или другие важные объекты.

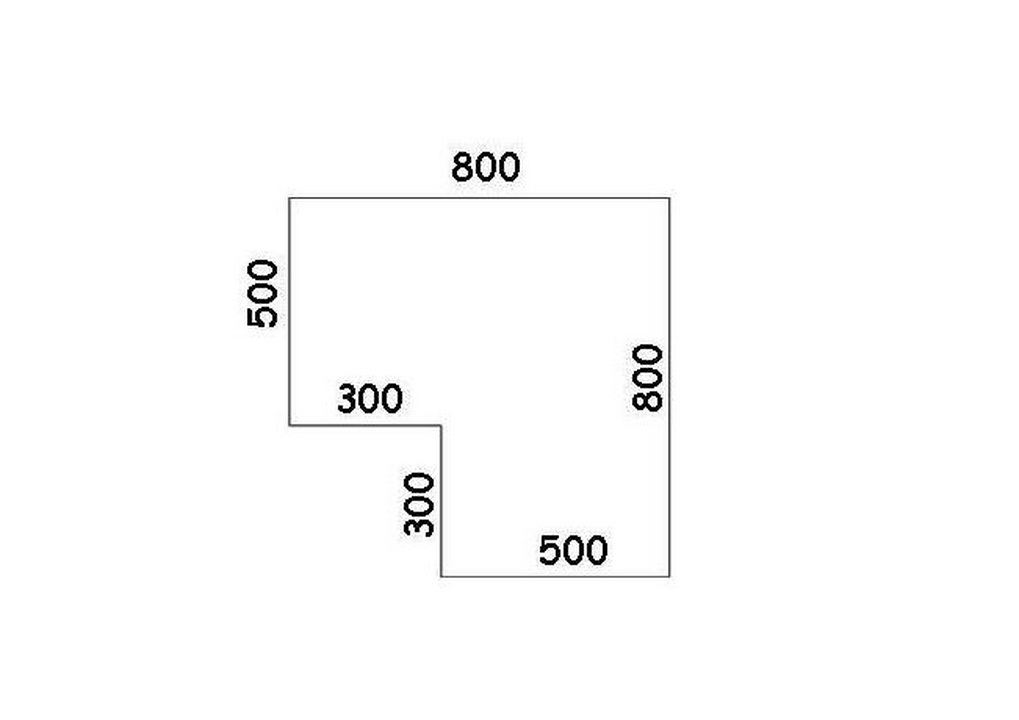

Для расчета дна и крыши углового ящика необходимо прорисовать подобный эскиз

Благодаря этому чертежу становится предельно ясно как именно выглядят дно и крыша кухонной угловой тумбы.

Если согласно предшествующим замерам помещения, в районе нижней детали ящика находится слив, необходимо будет сделать технологический вырез в этом месте.

Как вы уже наверняка заметили, угловой шкафчик – единственный элемент нижнего кухонного яруса, который обладает не только крышей, но и вертикальными планками, соединяющими верх и низ тумбы.

А вот ДВП в этом шкафчике отсутствует. Действительно, задней стенкой здесь жертвуется ради доступа к необходимым коммуникациям, вентилям, кранам.

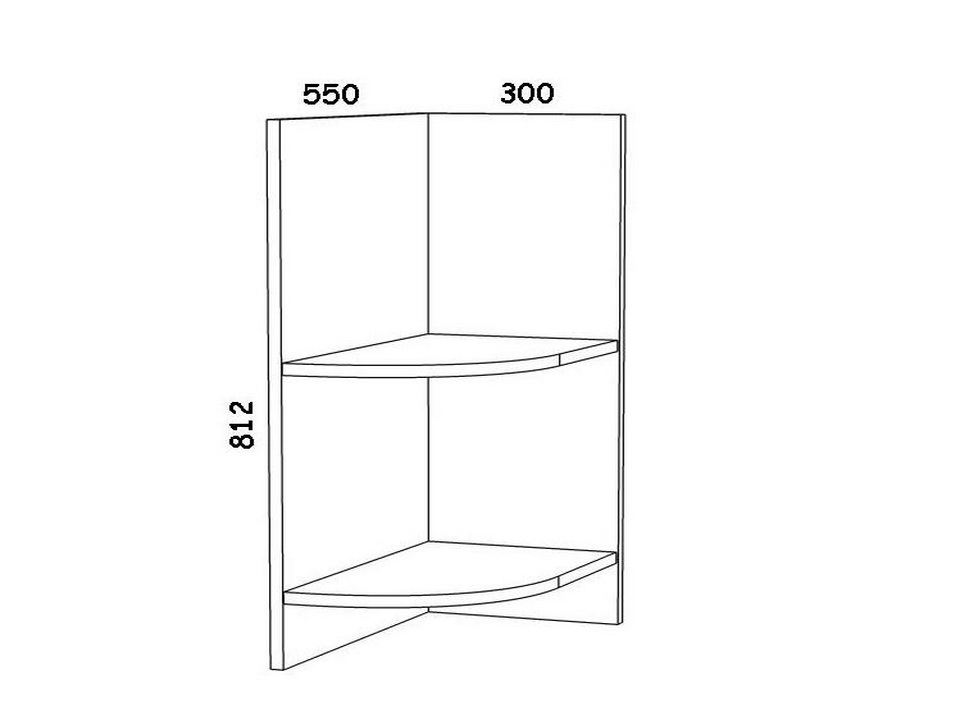

Тумба №8

Детали:

Бок – 550 х 812 – 1 шт.Бок (задняя стенка) – 284 х 812 – 1 шт.Полка – 284 х 534 – 2 шт. (количество по вашему желанию)

Вертикальная стойка (бок), прилегающая к соседнему корпусу должна быть глубиной 550 мм, то есть больше рядом стоящего шкафчика на 50 мм. Это сделано исключительно ради эстетического внешнего вида кухни, чтобы при входе взгляд не наталкивался на щель между шкафчиками и стеной.

Задняя стенка здесь изготавливается из ЛДСП, ее глубина рассчитывается отталкиваясь от габаритного размера шкафчика (300 мм) минус толщина прилегающей стенки (16 мм). 300 – 16 = 284 мм.

Высота обоих боков равняется общей высоте кухни вместе с регулируемыми ножками – 812 мм.

С каждой стороны полки также необходимо отнять по 16 мм, так как они упираются в вертикальные стойки. 550 – 16 = 534 мм и 300 – 16 мм = 284 мм.

↑ Как сделать кухню своими руками?

С чего начать? Какие инструменты понадобятся? Если заранее определить для себя этапы изготовления и порядок выполнения работ, то процесс будет более слаженным и займет меньше времени.

1. Делаем чертеж

Первым этапов в изготовлении кухонного гарнитура будет не покупка материалов. Ведь пока вы даже точно не знаете, какого размера и комплектации будет кухня.

Прорисуйте на бумаге (а лучше в компьютерной программе) до мельчайших подробностей:

• планировку (угловая, прямая, П-образная, с островом). Продумайте заранее, из каких модулей будет состоять гарнитур: нужны ли высокие шкафы для строенной техники, вместительные пеналы, стеклянные шкафы-витрины, выдвижные ящики и др.;
• расстояние между верхними и нижними шкафами (высота фартука).
• каждый модуль и его размеры (высоту, ширину, глубину).

Таблица ниже поможет в проектировании и выборе некоторых параметров*.

*В таблице приведены значения по стандарту.

Высота фартука (расстояние между верхними шкафами и столешницей)	55-60 см
Высота столешницы над полом	85-90 см
Высота цоколя	10-15 см
Высота каркасов нижних шкафов	80 см
Глубина каркасов нижних шкафов	60 см
Глубина каркасов верхних шкафов	30 см

Не забудьте также сделать разметку под розетки, смонтируйте их заранее.

Отметьте коммуникации (водопровод, канализация). От них зависит расположение мойки.

Определите, где будет располагаться плита и вытяжка, какой будет вытяжка (с отводом или без отвода в вентиляцию). Если плита газовая, то ее расположение строго привязано к газовым коммуникациям.

Определите, из какого материала будет столешница. Готовую из дерева, ЛДСП или искусственного камня можно купить также в Леруа Мерлен.

2. Закупаем материалы

Из материалов и комплектующих вам понадобятся:

• мебельные щиты (выбираете исходя из размеров корпусов);
• фанера (для задних стенок);
• ножки (лучше регулируемые);
• цоколь (можно купить готовый из пластика ил вырезать своими руками из щита)
• петли для дверец шкафов;
• ручки;
• шурупы, саморезы или конфирматы, дюбель-гвозди, уголки, крепёжные элементы для шкафов;
• свёрла по дереву;
• монтажная рейка;
• лак, морилка, краска, защитная пропитка для влагостойкости.

В зависимости от дизайна и комплектации кухни могут понадобиться выдвижные механизмы и стекло для фасадов-витрин.

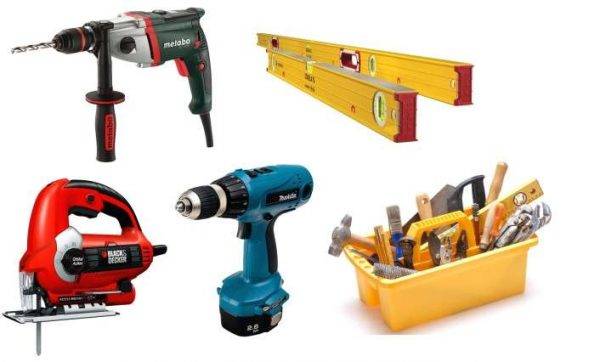

Минимальный набор инструментов, который вам понадобится:

• рулетка;
• шуруповерт;
• электролобзик;
• перфоратор;
• стамеска;
• шлифовальная машинка;
• молоток;
• отвёртка;
• строительный уровень.

Перечисленный выше писок – приблизительный. В зависимости от комплектующих и желаемого дизайна могут понадобиться дополнительные материалы и инструменты.

3. Раскраиваем щиты по чертежу или заказываем распил

По эскизу необходимо получить детали к каждому модулю гарнитура.

Детали обязательно нумеруют.

Из мебельного щита и фанеры необходимо раскроить:

• боковые части шкафов;
• задние стенки из фанеры;
• фасады;
• полки;
• цоколь.

Фасады шкафов на 1-2 мм должны быть меньше корпусной части, чтобы при открывании не задевать соседние дверцы.

Новичку лучше заказать распил деталей гарнитура у специалистов Леруа Мерлен и собирать уже готовые элементы.

4. Сборка и монтаж

Перед сборкой необходимо карандашом сделать разметку для отверстий, в который будет установлен крепеж. Затем детали с помощью крепёжных элементов стягиваются между собой. С помощью строительного уровня и рулетки отмечают место для крепления верхних шкафов. Навесные шкафы вешают на монтажную рейку, которая крепится к стене с помощью дюбель-гвоздей.

Смотрите понятные и наглядные инструкции по изготовлению, сборке и установке кухни из сосны в видео:

Часть №1 – Сборка, установка, покраска корпусов.

Часть №2 – Установка и покраска фасадов.

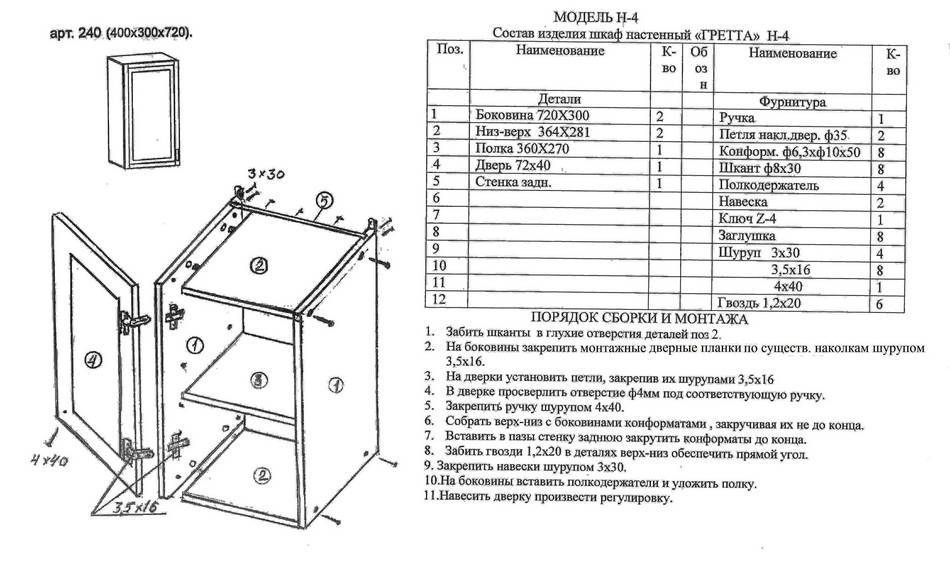

Правила сборки навесного шкафчика

После предварительной подготовки можно переходить к основной работе. Если начать с навесных шкафов, то обычно в набор входят 2 боковых полотна, 1 верхнее 1 нижнее, две дверцы, задняя часть из ДВП.

Можно подробно рассмотреть, как происходит сборка кухни Леруа Мерлен:

1. Сначала необходимо установить петли, на которых будут держаться дверцы. Они могут быть накладными или врезными. Второй вариант считается лучшим. Где эти детали крепить отмечают уже на заводе. Поэтому надо правильно сложить дверцу и боковую панель (лучше работу выполнять на ровной поверхности).
2. Затем к боковым частям прикрепляются низ и верх. Крепежные детали поставляются вместе с кухней. Для работы потребуется шестигранник. Можно воспользоваться шуруповертом, если имеется нужная бита. На боковых частях шкафа уже есть отметки для установки крепежных деталей. После прикручивания держателей, надо перевернуть шкафчик лицом вниз. Задняя стенка будет из ДВП, с одной стороны ламинированной. Ее необходимо уложить ровно, чтобы не было перекосов. К шкафчику лист прибивается маленькими гвоздиками и скобами, чередуя их.
3. Монтирование уголков и держателей для полочек. На боковинах внутри уже просверлены дырочки для металлических упоров. В основном их просто необходимо вставить в отверстия. Но бывают пластиковые чопики, которые надо намного забить молотком в дырочки. На задней части крепятся петли, которые будут держать шкаф на стене.

Такая схема сборки кухни подходит и для напольных шкафов. Только к некоторым надо прикручивать ножки.

Советы и рекомендации

В завершение рассмотрим несколько советов и рекомендации :

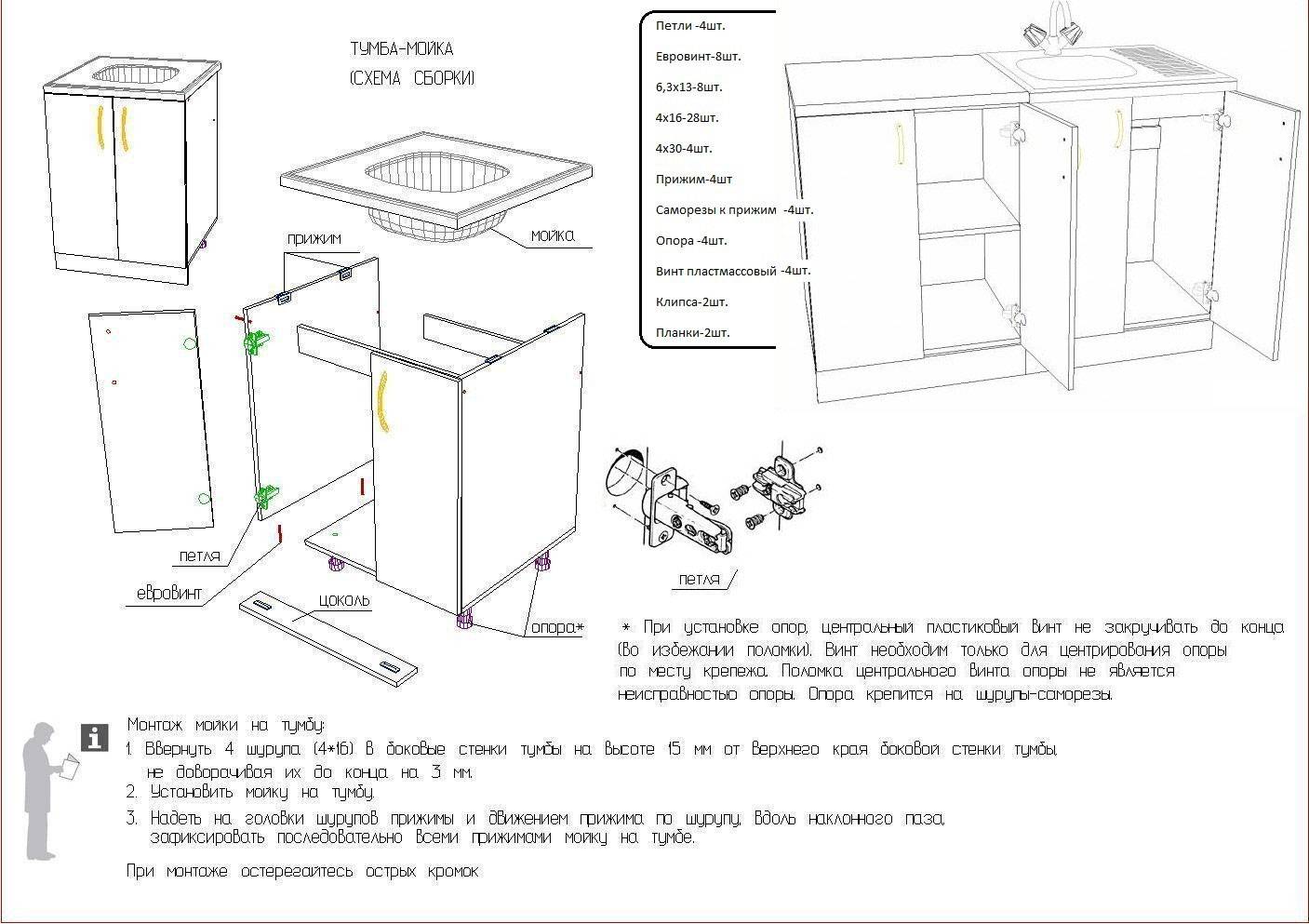

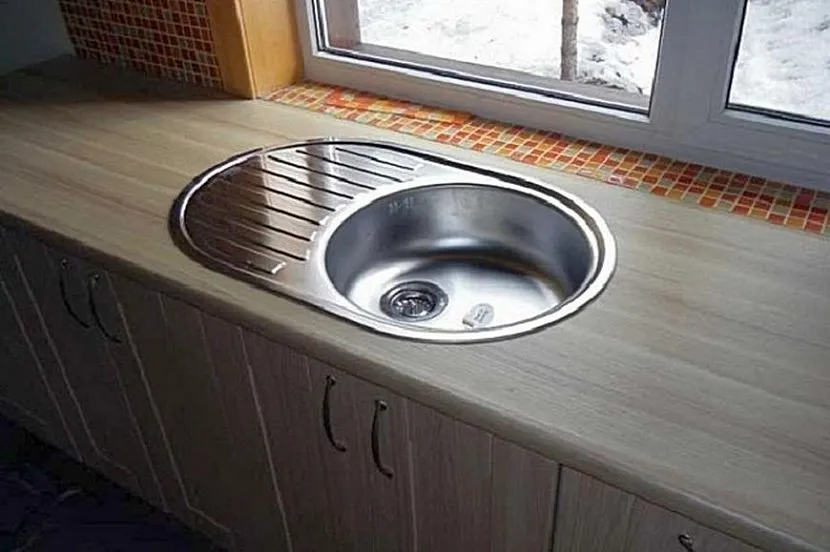

Установка мойки в столешницу с пропилом

В случае с угловым гарнитуром необходимо выполнить установку так называемого углового шкафа. В его сборке нет ничего сложного за исключением того, что такой шкаф будет иметь неправильную форму (обычно пятиугольную), поэтому Вам придется немного попотеть во время выравнивания боковых и верхних стен.

Пятиугольный угловой шкаф

Также обратите внимание, что начинать установку нижних и верхних уровней гарнитуры рекомендуется именно с бокового шкафа, поскольку именно от него будут «выстраиваться» другие элементы кухонной мебели и техники. Как крепить ножки? Обычно он крепятся в самый последний момент после сборки шкафа

Основной способ крепления — использование саморезов, а крепятся ножки в специальные выемки, сделанные производителем мебели (если их нет, то Вам придется самостоятельно вымерять оптимальное место для вкручивания саморезов).

Ножки скрываются так

После сборки гарнитура рекомендуется выполнить стяжку верхних и нижних элементов друг с другом с помощью специальных болтов — это обеспечит конструкции устойчивость (особенно это критично в случае неровных полов).

• Как и чем очистить плиту от застарелого жира с помощью различных средств

• Критерии выбора качественного фитинга

• Дизайн кухни в стиле ретро — варианты оформления интерьера

• Как сделать летнюю кухню на даче своими руками — проекты и пошаговый план

Установочный процесс

Переходим к важному вопросу, как установить кухонный гарнитур. Будем разбираться с первой схемой, это когда сначала навешиваются на стену верхние элементы мебели, а затем устанавливаются нижние. В первую очередь необходимо определиться с высотою установки навесных шкафчиков

Считается так, что между столешницей и днищем навесных элементов должно быть расстояние в пределах 45-60 см. То есть, по стене откладывается высота нижних шкафов, далее, к примеру, 50 см, и последним расстояние от днища настенных шкафчиков до места установки навеса

В первую очередь необходимо определиться с высотою установки навесных шкафчиков. Считается так, что между столешницей и днищем навесных элементов должно быть расстояние в пределах 45-60 см. То есть, по стене откладывается высота нижних шкафов, далее, к примеру, 50 см, и последним расстояние от днища настенных шкафчиков до места установки навеса.

По полученному размеру проводится горизонтальная линии, на которую закрепляется монтажная планка. Именно на нее и подвешиваются верхние элементы кухонного гарнитура. Навес начинается с угла комнаты с полным прижатием первого шкафа к стене. Далее устанавливаются и следующие с прижатием друг к другу. После чего можно соединить их между собой в единую конструкцию. Далее устанавливаются фасады.

Перед тем как установить кухню, имеется в виду навешивание верхних элементов, необходимо определиться с местом прохождения газовой трубы и вентиляционной вытяжки. Обе трубы будут проходить через крышки некоторых шкафов, поэтому в них придется лобзиков сделать отверстия. Обязательно места срезов обрабатывают герметиком. Все это надо делать в процессе сборки шкафчиков.

То же самое относится и к нижним тумбам, потому что через них будут проходить трубы канализационной системы, водопровода, газовая труба, электрические провода, соединяющие бытовые приборы. Итак, в первую очередь устанавливается шкаф в угол помещения. Выставляется он по горизонтали при помощи ножек. Для этого используется строительный уровень.

Устанавливается рядом другой, и оба шкафа между собой стягиваются струбцинами. Все то же самое и с остальными элементами. После чего в одну конструкцию они соединяются мебельной стяжкой. Далее устанавливается поверх столешница, в которой предварительно выпиливается отверстие под раковину мойки. Торцы среза обязательно промазываются герметиком. Крепление столешницы к боковинам производится при помощи металлических уголков и шурупов. Остается лишь установить фасады, выдвижные ящики, полки и плинтус. Последней устанавливается мойка на герметик.

Как видите, схема сборки кухонного гарнитура не очень сложная. Да и вопрос, как правильно установить кухню, не требует особых знаний и усилий. Как и в любом процессе, здесь нужны аккуратность и ответственность

Вообще, к инструкции по сборке кухонной мебели надо относиться со всем внимание. Нельзя упускать мелочей, они, как показывает практика, и являются самыми важными. В состав кухонного гарнитура могут входить и другие предметы мебели

К примеру, обеденный стол или диванный уголок. Необходимо отметить, что инструкция по сборке кухонного уголка сильно отличается от сборки других предметов. Но если следовать рекомендациям от производителя, которые обозначены в инструкции, то и уголок можно собрать своими руками без проблем. Кстати, это в полной мере касается и сборки кухонного стола

В состав кухонного гарнитура могут входить и другие предметы мебели. К примеру, обеденный стол или диванный уголок. Необходимо отметить, что инструкция по сборке кухонного уголка сильно отличается от сборки других предметов. Но если следовать рекомендациям от производителя, которые обозначены в инструкции, то и уголок можно собрать своими руками без проблем. Кстати, это в полной мере касается и сборки кухонного стола.

Идеальный материал

Следующим шагом на пути к поставленной цели будет выбор материала, из которого будет выполнен ваш гарнитур.

1. Древесно-стружечная плита ДСП. По сути, это прессованные древесные стружки и опилки, пропитанные веществом на основе формальдегидной смолы. Преимуществ у этого материала масса: доступность, прочность, небольшой вес, влаго- и водостойкость, стойкость к воздействию химических веществ и механическому воздействию, лёгкость в уходе. Идеален для навесных шкафчиков.
2. Древесноволокнистая плита МДФ. МДФ – это материал из спрессованных древесных опилок, «связанных» смолами. Редко применяется в изготовлении каркасов, полок и стен гарнитура, больше подходит для фасадов.
3. Натуральное дерево – деревянный массив. Чаще всего для изготовления кухонь используют массив дуба, бука, также встречаются модели из березы сосны. Они отличаются плотностью, прочностью и гибкостью, а также изумительной благородной текстурой. Материал недешевый – будьте к этому готовы.

Это основные используемые для кухни материалы. Вариантов фасадов ещё больше.

Сборка и монтаж

Перед выполнением работ нужно отсортировать части для каждой тумбы, чтобы убедиться в укомплектованности и сэкономить время при сборке.

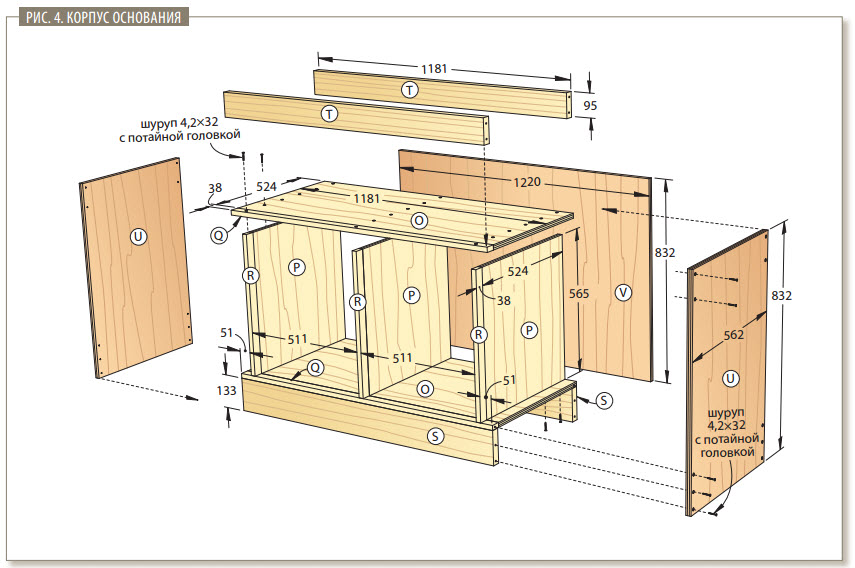

Нижние шкафы

Сборка нижних шкафов гарнитура для кухни

Все детали соединяются в следующем порядке:

1. Собрать выдвижной ящик (один или несколько, зависит от модели). К внешним сторонам прикрепить направляющие для выдвижного механизма, части которого крепятся к боковым стенкам шкафа;
2. Скрутить горизонтальные и боковые детали короба, закрепить полку или держатели;
3. Проверить диагональ – положить корпус лицевой частью на пол, рулеткой измерить расстояние от противоположных углов, оно должно быть одинаковым;
4. После прибить заднюю стенку сначала с одной стороны, повторно проверить диагональ. Закрепить по всем краям, расстояние между гвоздями или шурупами 10 см;
5. Прикрутить ножки, перевернув тумбу вверх дном.

Сборка нижних шкафов для будущей кухни

Установить на нужное место, после этого прикрутить дверцы. После монтажа тумб можно закрепить столешницу.

Верхние части

Принцип сборки корпуса аналогичен нижним шкафам. Закрепить верхние модули можно с помощью монтажных планок: одна прикручивается к стене, другая к шкафу. Предварительно нужно определить, на каком уровне будут располагаться навесные модули. Чтобы планка была ровной, нужно использовать уровень для наметки линии ее будущего расположения. Нельзя измерять расстояние от пола до планки рулеткой, чтобы избежать неровностей и перекосов.

Крепление верхних шкафов на монтажную планку

После закрепления шины на поверхностях, можно подвешивать шкафы. Проверить их расположение уровнем, с помощью струбцины стянуть модули между собой. Между инструментом и стенками шкафов установить деревянные прокладки, чтобы не испортить поверхность.

Верхние шкафы кухонного гарнитура до и после покраски

Закрепить шкафы между собой помогут межсекционные стяжки, для которых нужно просверлить отверстия внутри корпусов. Для предотвращения сколов удерживать деревянный брусок в месте выхода сверла. Завершаются работы монтажом дверок на верхние шкафы.

Завершающий этап сборки кухни с резными фасадами своими руками

Распространенные типы планировок

Любая кухня начинается с проектирования, где следует учитывать рабочие и обеденные зоны. Для разной формы комнат предлагается индивидуальный дизайн гарнитура: узкий, квадратный, прямоугольный или нестандартный.

Первый шаг – это определение размеров, так как у каждой планировки есть свои ограничения и параметры. Второй – это бюджет проекта и предпочтения всех жильцов квартиры. Дополнительно определяется зонирование и технические характеристики комнаты, будут ли переноситься окна и двери. Ниже приведены виды планировки кухни.

Линейная

Однорядный тип, где мебельный гарнитур можно расположить на одной стороне стены. Такое решение подходит для малогабаритных помещений до 9 кв. м. В рабочей зоне располагают плиту, мойку и место для приготовления пищи. Плиту и холодильник лучше установить в разных углах. Односторонняя компоновка конструкций для кухни применяется в проходных комнатах и в студийных квартирах.

Г-образная

Угловые варианты планировки кухни – удобный и распространенный вид, который применяется в квадратных комнатах до 12 кв. м. Этот тип проектирования считается универсальным за возможность создания рабочего треугольника. Сюда впишется Г-образный гарнитур, которым можно разделить одно помещение на две зоны: столовая и кухня.

• вместительность и гармоничное размещение зон;
• можно задействовать площадь у окна.

Параллельный тип

Этот вариант рекомендуется применять в узких помещениях, где весь периметр кухни можно занять мебелью. Но расстояние между конструкциями не должно быть меньше полутора метров. Минус такой планировки – мало места для обеденной зоны. В этом случае дизайнеры предлагают использовать откидной стол или раздвижные модули на колесиках.

Достоинства:

• мебель можно создать по личному заказу;
• возможность использования всех стен;
• установка в узких, нестандартных  помещениях.

П-образная

Эта планировка подойдет для большой кухни, где создается плавный проход в столовую или гостиную. В этой комнате обычно устанавливают барную стойку, которая зрительно разделяет и расширяет пространство. Такая планировка создается в непроходной комнате. Преимущества П-образного проекта – это функциональность, возможность размещения габаритной бытовой техники, создание участков зонирования. Но следует учитывать, что данная конструкция зрительно уменьшает кухню.

• практичное распределение пространства;
• различные виды дизайна и оформления.

Островное планирование

Современные дизайнерские приемы для больших помещений предлагают присмотреться и к островному варианту распределения мебели. Гарнитур в таких кухнях занимает три свободных стены, где в центре располагается отдельный модуль. Можно заказать любую форму конструкции, куда следует встроить индукционную плиту или мойку. Чаще всего модуль в середине кухни используется как обеденная зона. Вдоль стен устанавливают холодильник, посудомоечную машину и шкафы всевозможных моделей.

Ключевые моменты проектирования

Планирование кухни лучше проводить, учитывая все нюансы комнаты. Для этого следует гармонично и практично определить места для мебели, готовки, отдыха и хранения продуктов. Шкафчики должны находиться вблизи от рабочей зоны

Также следует позаботиться об удобной и широкой столешнице, о подходящем для общего дизайна цвете, обратить внимание на качество материала гарнитура, размещение бытовой техники

Мнение эксперта
Ольга Коваленко
С 2010 года занимаюсь дизайн-проектированием интерьеров и архитектурным проектированием

Для нестандартного помещения округлой формы рекомендуется подбирать мебель с закругленным фасадом.

Уход

Поскольку гарнитур выполнен из ненатурального дерева, то его срок будет короче, чем из массива, поэтому важно задуматься о правильном уходе за мебелью. Принципы такие:

• избегать попадания агрессивных веществ;
• чистить влажной салфеткой с небольшим количеством мягкого моющего средства или простого хозяйственного мыла;
• после чистки протирать насухо, поскольку влага может привести к разбуханию;
• аккуратно относиться к мебели, не допуская механических повреждений — иначе туда может попасть влага;
• на столешницу не ставить горячую посуду.

Эти простые правила помогут продлить срок службы модульных кухонь.

Процесс сборки

Как только всё необходимое куплено, пора приступать к заключительному этапу ремонта кухни — сборке гарнитура. Для этого потребуются следующие инструменты:

• Дрель;
• Шуруповерт;
• Молоток;
• Набор отвёрток.

Количество инструментов может меняться в зависимости от выбранных крепежей и материалов. Далее останется только следовать инструкции по сборке гарнитура, приложенной к заказным деталям.

Создание чертежей новой кухни своими руками требует внимательности, усидчивости и точности всех расчётов. Грамотно составленная схема уже половина дела — готовые детали останется только собрать уже на месте. Если всё сделано правильно, сборка углового кухонного гарнитура пройдёт быстро и без непредвиденных ситуаций.

Декорирование

Если возникла необходимость преобразить старую кухню, оклеивают ее самоклеющейся пленкой. Это красивый облицовочный материал, в укладке которого может возникнуть только 1 проблема: воздушные пузыри. Для того чтобы избежать этой неприятности, следуют инструкции о том, как сделать своими руками красивые фасады:

• Подготовить гарнитур к обновлению. Следует снять дверцы и фурнитуру. Все поверхности хорошо очистить от загрязнений, протереть подлежащие оклеиванию элементы гарнитура ветошью, смоченной Уайт Спиритом. Таким образом обезжиривают поверхности.
• Снять мерки и прибавить к каждому показателю 20 мм. Этого должно быть достаточно для загиба пленки на торцы.
• Постепенно снимая бумажную подложку, приклеить пленку к основанию. Разгладить ее сухой ветошью или губкой.
• Нагреть оклеенные торцы феном и одновременно прижать облицовочный материал к оформляемой поверхности. Тем самым сформировать красивые ровные линии сгиба.

Декорирование пленкой – не единственный вариант обновления старой кухни. Есть еще 1 недорогой способ, который заключается в наклеивании на фасады молдингов и окрашивании оформленных поверхностей краской из баллончика.

Расчет размеров мебели

Это самый важный этап из всего проекта, тут нужно напрячь всё своё внимание и сконцентрироваться на деталях. Вам нужно разбить каждый ящик и шкаф, просчитать их в отдельности

Особое внимание по советам специалистов стоит уделять тумбе для варки и для духовки, по их утверждениям это элемент, где новички делают больше всего ошибок при проектировании кухни, которую делают самостоятельно. К чертежу этой части нужно подходить с должным вниманием и концентрацией.

Основным в чертежах мебели является умение разбивать на детали все элементы мебели, а после уметь правильно разделить на составляющие. В этот пример входят:

1. Боковые стенки.
2. Задняя панель.
3. Дверцы.
4. Полочки.

Если проектируется выдвижной ящик, то его тоже необходимо детализировать, с особым вниманием указывая места расположения мебельной фурнитуры. Главное в этом процессе указать все чертежи точно, так как погрешность в этом деле недопустима

Видео описание

Уроки Про100. Угловая кухонная тумбочка. Для каждой единицы мебели нужно сделать чертёж с указанием размеров. На его основании составляется карта раскроя материала. Определив все потребности в нём можно решить, сколько его необходимо. При этом нужно покупать фурнитуры, материалы для изготовления ножек, для декоративных элементов. Например, чертеж угловой кухонной мебели должен содержать точные форму и размеры шкафчика, все необходимые элементы фурнитуры.

Рекомендуется покупать не только необходимое количество, но и дополнительно 10%-15% материалов

Наличие у мастера профессиональных навыков для выполнения такой работы имеет важное значение

Один из вариантов врезки мойку в столешницу Источник stroyday.ru

В процессе работы не обязательно действовать только самостоятельною. Всегда есть возможность обратиться для выполнения некоторых работ в специализированные фирмы. Это может увеличить затраты, но даст гарантию высокого качества сделанной работы. В этом случае хозяин получит следующие выгоды:

Такие фирмы работают на эффективном специализированном оборудовании. Этого уровня качества при самостоятельном изготовлении добиться трудно. Работы делаются намного быстрее. Хозяин не сталкивается с необходимостью убирать мусор, который остался после столярных работ. Фирма, взявшаяся за работу, отвечает за качество изготовления

Если будет допущен брак, мебель переделают, а заказчику выплатят компенсацию ущерба

При закупке сырья важно правильно произвести раскрой материала. Если этим займутся профессионалы, то они сделают это оптимально, минимизируя возникновение отходов

Таким образом произойдёт существенное снижение затрат на изготовление мебели.

Таким образом при самостоятельном создании гарнитура имеет смысл поручить часть работ или их все специалистам. Это позволит достигнуть желаемого результата в соответствии с раскроем кухни. Мебель будет изготовлена профессионалами с присущим им высоким качеством работы.

Различные виды крепежа для кухонной мебели Источник stroyday.ru

Схемы размещения кухонных модулей

Производители выпускают модульные кухни с учётом нескольких стандартных вариантов её сборки. Они зависят от формы помещения и могут, при необходимости, скрыть её недостатки:

Линейное размещение кухни

1. Линейная. Полностью закрывает длинную стену до 3 м. С помощи таких модулей можно сделать узкое помещение визуально шире, если разместить их вдоль короткой стены.
2. Угловая. Позволяет отделить одну часть комнаты от другой. Удобно, если площадь кухни невелика или же в ней располагается ещё и обеденный стол.
3. Двухрядная. Элементы размещаются по двум противоположным сторонам кухни. Отличный вариант для просторных помещений: у одной стены вы оборудуете рабочую зону, у другой – зону хранения посуды и продуктов.
4. П-образная. Также подходит для просторных помещений. Создаёт уют и освобождает остальную часть кухни для других целей.
5. Островная. Центральная часть – остров – состоит из пары-тройки модулей (мойка, разделочный стол, духовка и т.п.).

   Полуостровная кухня

6. Полуостровная. Набирает популярность в последнее время. Место «полуострова» занимает барная стойка или обеденный стол.

Этап 2. Закупаем материалы, делаем карту раскроя, деталировку и заказываем распил

Теперь нам нужно приобрести все необходимые материалы, составить карту раскроя и деталировку, а затем заказать распил. Раскроенный материал будет готов через 2-3 рабочих дня.

Совет! Распиловку лучше заказать в том же магазине, где вы купили ЛДСП, а не в другом месте. Это гораздо удобнее и дешевле – не нужно будет заказывать доставку по 2 раза.

Карта раскроя – это документация, отражающая, какие детали необходимо распилить из листа ДСП. Карта позволяет: увидеть, как можно разложить детали на листе, сколько остатков получится после раскроя, и определить какое количество материала вам потребуется для изготовления углового гарнитура своими руками.

Сделать карту раскроя можно самому в специальных программах, например, в программе Cutting, а можно заказать в том же магазине, где вы купите ЛДСП.

Нюансы при составлении карты кроя таковы:

1. Навесные модули каркасной мебели лучше сделать из ДСП толщиной 16 мм.
2. Для модулей, устанавливаемых внизу, на пол, используется ДСП 18 мм.
3. Ширина навесных шкафов выбирается из стандартного модельного ряда – 200, 250, 300 мм и так далее (размеры кратны 50 миллиметрам).
4. Чтобы сделать заднюю стенку из ДВП, нужно уменьшить ее габариты по сравнению с параметрами модуля на 4 мм.

Также на этом этапе нужно приобрести петли и подходящие по дизайну ручки.

Совет! Большинство мастеров предпочитают фурнитуру марки BLUM.

Преимущества и недостатки углового шкафа

Каждая конструкция имеет свои преимущества и недостатки. Угловой шкаф очень популярен благодаря своим многочисленным преимуществам.

Угловая мебель имеет много преимуществ.

Преимущества углового шкафа включают в себя:

• Компактный дизайн.
• Экономия места.
• Благодаря продуманной компоновке, шкафы этой конструкции отличаются большими размерами.
• Вместимость.
• Удобное хранение всех вещей и их расположение.
• Если проектирование выполняется самостоятельно, то специально устанавливается дополнительное место для хранения.
• Универсальность.
• Отличный выбор дизайна.
• Практичность.

Монтаж мебели производится непосредственно на месте установки.

Недостатки проекта могут быть учтены:

• Шкаф не подвижный.
• Для заказа необходимо будет приобрести большое количество запчастей.

Специалисты точно знают, как правильно и быстро собрать изделие.

Самостоятельная сборка углового шкафа — это процесс, требующий времени и концентрации. Любое неправильное действие может привести к серьезному переустановке структуры

Важно соблюдать все нюансы и следовать четким инструкциям по сборке углового шкафа

Сборка элементов

Кухонный гарнитур своими руками собирают из отдельных деталей, которые выпиливают по заданным размерам. Тем, кто не имеет опыта в изготовлении корпусной мебели, рекомендуется сначала выполнить черновую сборку. Для этого подойдут тонкие черные саморезы, которые на 1-2 см меньше выбранных в качестве крепежей. После чего станет ясно, как правильно выполнять распиловку, изготавливая детали, и какие были допущены ошибки.

Пошаговая инструкция поможет не ошибиться в последовательности работ при самостоятельной сборке.

Техника сборки тумбы:

1. Полотно, которое будет являться дном тумбы (горизонталь), укладывают на ровную поверхность.
2. К горизонтали приставляют под прямым углом боковую стенку.
3. Дрелью со специальным сверлом (тонким) высверливают отверстия под конфирматы. Сверло должно пройти через полотно боковой стенки и войти в торец горизонтали.
4. Вкручивают винты.
5. Аналогичным образом крепят вторую боковую стенку.
6. Соединяют боковые стенки с задней с помощью саморезов.
7. Крепят направляющие для выдвижного ящика.
8. Навешивают дверки для кухонного гарнитура на петли-крокодилы.

Монтаж верхних шкафчиков аналогичен:

• Собирают дно и боковые стенки.
• Усиливают конструкцию с помощью задней стенки.
• Крепят верхнюю горизонталь.
• Монтируют полочки
• Навешивают дверцы.

Задние стенки изготавливают из листов ДВП и крепят не на саморезы, а на скобы. Можно использовать в этих целях тонкие гвозди и молоток. Если конструкция массивная, заднюю стенку фиксируют на шурупы.

Для установки ножек тумбу укладывают набок. Находят центральную точку крепления каждой опоры. Ножки должны располагаться на расстоянии 50 мм от каждого края нижней горизонтали. Оптимальным выбором будут металлические регулируемые по высоте опоры.

Сборка выдвижного ящика:

1. С помощью конфирматов собирают вместе 4 планки так, чтобы получился короб без дна и крышки.
2. Измеряют диагонали, длины которых должны совпадать.
3. К обеим боковым стенкам ящика крепят направляющие.
4. Устанавливают короб на панель, которая послужит дном, и соединяют эти элементы конфирматами.
5. На передней планке устанавливают фасад. Возможен вариант, когда в его качестве выступает лицевая часть передней планки. Но этот способ оформления кухонь редко используется.
6. Устанавливают ручку.
