Что такое индивидуальный тепловой пункт

Чем еще предпочтительнее разработанный ИТП в многоквартирном доме

Тем, что на предприятии в соответствующих обстоятельствах готовятся и подгоняются все запасные части, компонуются все трубы, соблюдаются надобные люфты. У инженеров имеются все нужное оснащение и инструменты, вся структура выверяется сразу вслед монтажа ИТП. Конечно же, агрегат, смонтированный в таких ситуациях и проинспектированный на спецоборудовании, будет действовать на порядок дольше.

Уже давно не ново целостное автоматизирование теплопункта, в нем комплектуются управляющие средства на микропроцессорах, отслеживающие t среды и стабилизирующие поставку теплоты. Это формирование поставки теплоты иногда разрешает экономить порядка тридцати пр. энергии, что, конечно же, отразится на финансах проживающих сооружения и увеличивается удобство жизни.

Источники тепла и системы транспорта тепловой энергии

Источником тепла для ТП служат теплогенерирующие предприятия (котельные , теплоэлектроцентрали). ТП соединяется с источниками и потребителями тепла посредством тепловых сетей. Тепловые сети подразделяются на первичные
магистральные теплосети , соединяющие ТП с теплогенерирующими предприятиями, и вторичные
(разводящие) теплосети, соединяющие ТП с конечными потребителями. Участок тепловой сети, непосредственно соединяющий ТП и магистральные теплосети, называется тепловым вводом
.

Магистральные тепловые сети, как правило, имеют большую протяженность (удаление от источника тепла до 10 км и более). Для строительства магистральных сетей используют стальные трубопроводы диаметром до 1400 мм. В условиях, когда имеется несколько теплогенерирующих предприятий, на магистральных теплопроводах делаются закольцовки, объединяющие их в одну сеть. Это позволяет увеличить надёжность снабжения тепловых пунктов, а, в конечном счёте, потребителей теплом. Например, в городах, в случае аварии на магистрали или местной котельной, теплоснабжение может взять на себя котельная соседнего района. Также, в некоторых случаях, общая сеть даёт возможность распределять нагрузку между теплогенерирующими предприятиями. В качестве теплоносителя в магистральных теплосетях используется специально подготовленная вода . При подготовке в ней нормируются показатели карбонатной жёсткости, содержания кислорода, содержания железа и показатель pH. Неподготовленная для использования в тепловых сетях (в том числе водопроводная, питьевая) вода непригодна для использования в качестве теплоносителя, так как при высоких температурах, вследствие образования отложений и коррозии, будет вызывать повышенный износ трубопроводов и оборудования. Конструкция ТП предотвращает попадание относительно жёсткой водопроводной воды в магистральные теплосети.

Вторичные тепловые сети имеют сравнительно небольшую протяженность (удаление ТП от потребителя до 500 метров) и в городских условиях ограничиваются одним или парой кварталов. Диаметры трубопроводов вторичных сетей, как правило, находятся в пределах от 50 до 150 мм. При строительстве вторичных тепловых сетей могут использоваться как стальные, так и полимерные трубопроводы. Использование полимерных трубопроводов наиболее предпочтительно, особенно для систем горячего водоснабжения, так как жёсткая водопроводная вода в сочетании с повышенной температурой приводит к интенсивной коррозии и преждевременному выходу из строя стальных трубопроводов. В случае с индивидуальным тепловым пунктом вторичные тепловые сети могут отсутствовать.

Источником воды для систем холодного и горячего водоснабжения служат водопроводные сети .

Принципиальная схема теплового пункта

Схема ТП зависит, с одной стороны, от особенностей потребителей тепловой энергии, обслуживаемых тепловым пунктом, с другой стороны, от особенностей источника, снабжающего ТП тепловой энергией. Далее, как наиболее распространённый, рассматривается ТП с закрытой системой горячего водоснабжения и независимой схемой присоединения системы отопления.

Принципиальная схема теплового пункта

Теплоноситель, поступающий в ТП по подающему трубопроводу
теплового ввода, отдает свое тепло в подогревателях систем ГВС и отопления, а также поступает в систему вентиляции потребителей, после чего возвращается в обратный трубопровод
теплового ввода и по магистральным сетям отправляется обратно на теплогенерирующее предприятие для повторного использования. Часть теплоносителя может расходоваться потребителем. Для восполнения потерь в первичных тепловых сетях на котельных и ТЭЦ существуют системы подпитки
, источниками теплоносителя для которых являются системы водоподготовки
этих предприятий.

Водопроводная вода, поступающая в ТП, проходит через насосы ХВС, после чего часть холодной воды отправляется потребителям, а другая часть нагревается в подогревателе первой ступени
ГВС и поступает в циркуляционный контур системы ГВС. В циркуляционном контуре вода при помощи циркуляционных насосов горячего водоснабжения движется по кругу от ТП к потребителям и обратно, а потребители отбирают воду из контура по мере необходимости. При циркуляции по контуру вода постепенно отдает своё тепло и для того, чтобы поддерживать температуру воды на заданном уровне, её постоянно подогревают в подогревателе второй ступени
ГВС.

Система отопления также представляет замкнутый контур, по которому теплоноситель движется при помощи циркуляционных насосов отопления от ТП к системе отопления зданий и обратно. По мере эксплуатации возможно возникновение утечек теплоносителя из контура системы отопления. Для восполнения потерь служит система подпитки
теплового пункта, использующая в качестве источника теплоносителя первичные тепловые сети.

Классификация тепловых пунктов

Теплораспределительный пункт, комплекс установок, предназначенных для распределения тепла, поступающего из тепловой сети, между потребителями в соответствии с установленными для них видом и параметрами теплоносителя.

ИТП, Индивидуальный Тепловой Пункт

Тепловой пункт оборудуется приборами регулирования и учёта расхода тепла. В тепловом пункте обслуживающем потребителей пара, обычно размещаются редукционно-охладительные установки, снижающие давление и температуру пара до требуемых значений, и установки для сбора и возврата конденсата в источник теплоснабжения. В тепловом пункте распределяющем горячую воду, расходуемую на коммунально-бытовые нужды, обычно устанавливается смесительное устройство, которое снижает температуру поступающей из тепловой сети воды до значения, предусмотренного, например, в системе отопления. В СССР наибольшее распространение в качестве смесительных устройств получили водоструйные элеваторы (эжекторы), применяются также центробежные насосы смешения.

Тепловой пункт независимых систем теплоснабжения оборудуются водо-водяными подогревателями отопления. При закрытых системах в тепловом пункте устанавливаются водо-водяные подогреватели горячего водоснабжения, чаще всего двухступенчатые, позволяющие сократить расход воды в тепловой сети. При открытых системах в оборудовании теплового пункта обычно предусматриваются клапаны для смешения воды, поступающей на горячее водоснабжение из подающей и обратной линий тепловой сети, и автоматического поддержания заданной температуры смешанной воды.

Различают индивидуальные тепловые пункты (ИТП), обслуживающие одно здание (или его часть) и располагаемые обычно в его подвале, и центральные тепловые пункты, обслуживающие сеть или группу зданий и размещаемые, как правило, в отдельных сооружениях. В ЦТП устанавливают подогреватели (теплообменники) и циркуляционные насосы для горячего водоснабжения, поддерживающие нужную температуру и напор воды у водоразборных точек. При необходимости в ЦТП размещаются насосы холодного водоснабжения, пожарные насосы и другое инженерное оборудование микрорайона.

Блочные модульные тепловые пункты (БТП)

Отдельной строкой стоит отметить БЛОЧНЫЕ или МОДУЛЬНЫЕ тепловые пункты (БТП или МТП). К сожалению, современные производители блочно-модульных тепловых пунктов позиционируют свою продукцию как универсальную, и подходящую к каждому объекту. Однако, это не совсем верно.

Преимущества блочно-модульных тепловых пунктов:

• Системы «заводской» готовности.
• Одна гарантия на всё оборудование
• Компактный размер
• Простота монтажа

Однако, по нашему мнению у блочно-модульных тепловых пунктов имеются и недостатки:

Неэластичность конструкции. Сборный тепловой пункт можно разместить, порой, в достаточно необычных условиях, посреди другого оборудования, в уже существующей котельной, вытянуть тепловой пункт в одном из направлений, в других нестандартных местах и по нестандартной схеме размещения.

Порой, за счет того, что все элементы теплового пункта поставляются одной компанией, которая работает для получения своей прибыли, стоимость БТП может превышать стоимость стандартного теплового пункта. При монтаже сборного теплового пункта Заказчик может выбрать марку любого оборудования, использующегося на его Объекте. При монтаже БТП (МТП) марку оборудования выбирает фирма-производитель блочно-модульного теплового пункта. Наша компания видит свою задачу ещё и в том, чо бы на стадии предварительных расчетов, помочь Заказчику определиться, какой из видов тепловых пунктов максимально полезен именно для Его объекта, как с технической, так и с экономической точки зрения.

ЦТП – Центральные Тепловые Пункты.

В течение многих лет теплоснабжение в районах массовой застройки осуществляется от ТЭЦ или мощных тепловых станций через центральные тепловые пункты – ЦТП и ИТП.

ЦТП – это центральный тепловой пункт, то есть аналогичный распределитель тепла, как и ИТП, но гораздо более мощный, больший по размерам и обеспечивающий подачу тепла на несколько домов или целый квартал. Он обычно занимает отдельно стоящее здание.

Виды ИПТ по типу систем потребления тепловой энергии

Системы можно использовать стандартные, а можно сделать комбинированными. Так классические варианты подбора систем обеспечения теплом заключаются в следующей комплектации к общей схеме ИТП:

1. Функция отопления.
2. Подача горячей воды.
3. Совмещение двух функций – отопления и горячего водоснабжения (ГВС).
4. Совмещение подачи горячей воды и теплой вентиляции.

Направленность ИТП	Описание системы	Дополнительно
Только отопление	Тип схемы – независимая: – пластинчатый теплообменник с 100-процентной нагрузкой; – сдвоенный насос; – запитывание от обратного трубопровода теплосети.	– блок горячей воды; – учетные приборы и иные узлы.
ГВС	Тип схемы – параллельная, одноступенчатая: – теплообменник – 2 шт. по 50% нагрузки, пластинчатые; – группа насосных установок.	– блок отопления; – учетные приборы и прочее.
Отопление + ГВС	Тип схемы отопления – независимая, для ГВС – независимая, двухступенчатая: – пластинчатый теплообменник с 100-процентной нагрузкой; – группы насосов; – запитывание из обратного трубопровода теплосети насосом; – прибор учета; – пластинчатых теплообменника 2 (для ГВС); – запитывание от холодного водоснабжения (для ГВС).	По желанию заказчика
Отопление + ГВС + Вентиляция	Схемы независимые, ГВС – независимая и параллельная, 1-ступенчатая: – для вентиляции встроен пластинчатый теплообменник с нагрузкой 100%; – для ГВС – 2 теплообменника пластинчатых по 50% нагрузки на каждый; – группа насосных установок; – запитывание – обратный трубопровод и холодная вода для ГВС.	Приборы учета

Тепловые пункты: что это и их виды (5 фото)

Подробности Раздел: Теплоснабжение Категория: Тепловые пункты Создано 27.09.2014 14:50 Тепловой пункт (ТП) — комплекс устройств, расположенный в обособленном помещении, состоящий из элементов тепловых энергоустановок, обеспечивающих присоединение этих установок к тепловой сети, их работоспособность, управление режимами теплопотребления, трансформацию, регулирование параметров теплоносителя и распределение теплоносителя по типам потребления.

Тепловые пункты подразделяются на:

— индивидуальные тепловые пункты (ИТП) — для присоединения систем отопления, вентиляции, горячего водоснабжения и технологических теплоиспользующих установок одного здания или его части;

— центральные тепловые пункты (ЦТП) — то же, двух зданий или более.

ИТП (индивидуальный тепловой пункт) — это комплекс технических устройств, предназначенный для присоединения систем теплопотребления здания (отопление, вентиляция, горячее водоснабжение (ГВС)) к тепловой сети и для передачи и распределения тепловой энергии теплоносителя (горячей воды) от тепловой сети к системам теплопотребления жилых, производственных, складских и др. зданий.

ЦТП (центральный тепловой пункт) предназначен для присоединения, передачи и распределения тепловой энергии на два, три и более зданий.

В тепловых пунктах предусматривается размещение оборудования, арматуры, приборов контроля, управления и автоматизации, посредством которых осуществляются:

— преобразование вида теплоносителя или его параметров;

— контроль параметров теплоносителя;

— учет тепловых нагрузок, расходов теплоносителя и конденсата;

— регулирование расхода теплоносителя и распределение по системам потребления теплоты (через распределительные сети в ЦТП или непосредственно в системы ИТП);

— защита местных систем от аварийного повышения параметров теплоносителя;

— заполнение и подпитка систем потребления теплоты;

— сбор, охлаждение, возврат конденсата и контроль его качества;

— аккумулирование теплоты;

— водоподготовка для систем горячего водоснабжения.

В тепловом пункте в зависимости от его назначения и местных условий могут осуществляться все перечисленные мероприятия или только их часть. Приборы контроля параметров теплоносителя и учета расхода теплоты следует предусматривать во всех тепловых пунктах.

Устройство ИТП ввода обязательно для каждого здания независимо от наличия ЦТП, при этом в ИТП предусматриваются только те мероприятия, которые необходимы для присоединения данного здания и не предусмотрены в ЦТП.

В закрытых и открытых системах теплоснабжения необходимость устройства ЦТП для жилых и общественных зданий должна быть обоснована технико-экономическим расчетом.

В помещениях тепловых пунктов допускается размещать оборудование санитарно-технических систем зданий и сооружений, в том числе повысительные насосные установки, подающие воду на хозяйственно-питьевые и противопожарные нужды.

• Схемы подключения теплообменников (7 фото) — 17/02/2015 18:33 — Прочитано 18936 раз
• Автоматический регулятор температуры АРТ-01 (4 фото) — 13/04/2015 13:51 — Прочитано 4441 раз
• Рамный тепловой пункт — 02/11/2017 09:30 — Прочитано 2748 раз
• Автоматизация теплового и гидравлического режима ИТП (7 фото) — 19/02/2015 17:02 — Прочитано 5338 раз
• Регулятор давления «после себя» (5 фото) — 24/04/2015 13:34 — Прочитано 3435 раз

Система управления

Обычно в тепловых пунктах устанавливается несколько контроллеров, обеспечивающих раздельное регулирование температуры горячей воды и отопления в подающих трубопроводах. Некоторые продвинутые фирмы вводят корректировку температурного графика под тип здания. Реальное качество регулирования оказывается весьма посредственным из-за влияния не учитываемых факторов:

– установки пластиковых окон и остекления балконов;

– величины циркуляционного расхода на отопление;

– скорости ветра;

– инсоляции (влияния солнечной радиации);

– величины циркуляционного расхода по ГВС.

ИТП, обычно, настраивается на сочетание самых неблагоприятных факторов и в остальное время работает с перетопами.

Современные системы управления технологическими процессами основаны не на множестве контроллеров – регуляторов отдельных параметров, а на использовании процессоров (основа любого компьютера), управляющих всем комплексом влияющих друг на друга параметров. Для ИТП переход на такое управление позволяет «видеть» картину в целом и учитывать реакцию здания и жителей на погодные условия и оптимизировать подаваемое в дом количество тепловой энергии.

Существенно то, что переход на интеллектуальное управление приводит к снижению инвестиционных затрат на ИТП, так как один процессор выполняет сразу несколько функций:

ü комплексное регулирование параметров работы ИТП с учётом объёмов потребляемой тепловой энергии и аналитическим распределением её на системы ГВС и отопления с корректировкой режимов по температурам воды и теплоносителя, возвращаемых из этих систем здания;

ü замещение отдельного тепловычислителя, прибора учёта (нескольких приборов);

ü создание и хранение сертифицированного архива всех измеряемых параметров;

ü передача данных и дистанционного управления.

Кроме того, предлагаемое аппаратное решение является составной частью распределённой информационной системы, которая может решать огромное количество задач. В том числе, например, накапливаемые с течением времени данные позволяют системе удалённо проводить корректировку регулирования с учётом выявленных индивидуальных особенностей каждого здания (информационная система – предмет отдельной статьи, которая готовится к публикации. – Прим. авт.).

Узел учета тепловой энергии включает:

— Запорную арматуру. Используется для принудительного отключения или приостановки теплоносителя на конкретном участке трубы или радиатора. Как правило, это различные задвижки и краны. — Теплосчетчик. Является основным элементом, монтируется на границе балансовой принадлежности тепловых сетей (ввод тепла в дом) и предназначен для измерения фактически потребленной и переданной энергии. Состоит из расходометра. Датчиков температуры — Грязевик. Используется для защиты элементов системы от грязи, поступающей вместе с теплоносителем, и вычислителя. — Термопреобразователь. Измеряет температуру. Устанавливается либо в поток, либо в защитную гильзу с маслом. Рекомендуется располагать непосредственно рядом с узлом учета. — Расходометр. Играет роль преобразователя расхода. — Термодатчик. Устанавливается на обратном трубопроводе рядом с датчиками расхода и запорными элементами, что дает возможность измерять как температуру жидкости, так и объемы ее потребления.

Требования по обеспечению энергоэффективности тепловых сетей

Основные требования по обеспечению энергоэффективности тепловых сетей приведены в разделе 17 СП 124.13330.2012 Тепловые сети. Актуализированная редакция СНиП 41-02-2003.

Энергоэффективность тепловых сетей — это отношение тепловой энергии, полученной всеми потребителями (на входных отключающих устройствах), к тепловой энергии, выданной от источника (на выходных отключающих устройствах) (п.17.1 СП 124.13330.2012).

Согласно п.17.2 СП 124.13330.2012 энергоэффективность тепловых сетей характеризуется следующими показателями:

• потери и затраты теплоносителя в процессе передачи и распределения тепловой энергии;
• потери тепловой энергии, обусловленные потерями теплоносителя;
• потери тепловой энергии теплопередачей через изоляционные конструкции трубопроводов тепловых сетей;
• объем подпитки тепловых сетей;
• расход тепловой энергии (тепловой поток) в тепловой сети;
• температура теплоносителя в подающем трубопроводе тепловой сети на источнике тепла;
• температура теплоносителя в обратном трубопроводе тепловой сети на источнике тепла;
• расход теплоносителя в подающем трубопроводе тепловой сети;
• затраты электроэнергии на передачу тепловой энергии, включая затраты насосными группами источников теплоснабжения;
• удельные затраты электроэнергии на передачу тепловой энергии, включая затраты насосными группами источников теплоснабжения.

Обеспечить энергоэффективность тепловых сетей можно за счет разработки схем теплоснабжения, в том числе реализации следующих схемных мероприятий: (п.17.3):

• оптимизации гидравлических режимов;
• оптимизации диаметров тепловых сетей;
• оптимизации температуры теплоносителя;
• гидравлической балансировки теплосетей.

Энергосберегающих мероприятий при проектировании изоляции на тепловых сетях (п.17.4) при разработке ПД (проектной документации):

• применение изоляции трубопроводов с низким коэффициентом теплопроводности;
• применение конструкций тепловой изоляции, исключающей ее деформацию и сползание теплоизоляционного слоя в процессе эксплуатации. В составе теплоизоляционных конструкций оборудования и трубопроводов следует предусматривать опорные элементы и разгружающие устройства, обеспечивающие механическую прочность и эксплуатационную надежность конструкций.

При применении предизолированных трубопроводов с ППУ-изоляцией обязательно использование системы оперативно-дистанционного контроля.

Согласно п.17.6 при проектировании тепловых сетей срок службы трубопроводов принимать не менее 30 лет.

В соответствии с п.17.7 для снижения потерь теплоносителя в качестве запорной арматуры, как правило, применять шаровые краны; при использовании осевых компенсаторов предпочтение отдавать сильфонным компенсаторам, взамен сальниковых.

В проектной документации следует предусматривать мероприятия по защите трубопроводов от отложений, внутренней и наружной коррозии за счет применения (п.17.8):

• катодной защиты;
• электродренажной защиты;
• протекторатной защиты;
• противоточного натрий-катионирования подпиточной воды теплосети;
• высокоэффективных карбоксильных катионитов в схемах водород-катионирования;
• мембранных технологий;
• ингибиторов коррозии и солеотложений;
• поверхностно-активных веществ;
• устройств для удаления механических примесей из сетевой воды;
• устройств для удаления из подпиточной воды кислорода и углекислого газа;

Согласно п.17.9 для насосного оборудования следует предусматривать установку частотно-регулируемого привода.

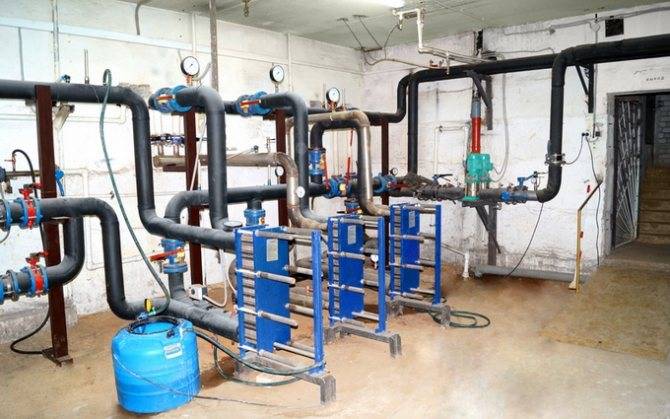

Индивидуальный тепловой пункт в многоквартирном доме

Индивидуальный тепловой пункт (ИТП) обеспечивает подачу теплоэнергии от котельной, ТЭЦ или ЦТП к системам отопления и ГВС малоэтажных и многоквартирных домов. Размещается ИТП в подвале дома или в его техническом помещении. В зависимости от конфигурации, площади и этажности знания, отличаются схемы подключения ИТП к тепловой сети, количество контуров теплопотребления и присоединенная мощность. В состав системы ИТП входят:

• теплообменники;
• регулирующая и запорная арматура;
• насосы;
• контрольно-измерительные приборы;
• щиты управления;
• контроллеры.

Этапы проектирования теплового пункта для многоквартирного дома

АТ-СТРОЙГРУПП предлагает проектирование теплового пункта “под ключ”, то есть полный перечень работ по проектированию ИТП, в стоимость которых включены следующие этапы:

• получение техусловий от организаций, осуществляющих теплоснабжение;
• утверждение технического задания;
• заключение договора на проектные работы;
• создание проекта;
• согласование проекта с теплоснабжающей организацией.

Что включает в себя стоимость внедрения ИТП

Цена проекта ИТП формируется из затрат на проектирование, монтаж, наладку и материалы. Сюда входят:

• проектирование тепломеханических решений, автоматики и узла учета;
• оборудование и комплектующих согласно спецификации;
• сантехнические работы;
• автоматизация и электроснабжение;
• пусконаладочные работы;
• сдача ИТП в эксплуатацию.

Как ИТП экономит деньги

Монтаж ИТП в Москве обеспечивает четыре ключевых фактора экономии:

• Установка узла учета теплоэнергии позволяет платить только за реально полученные услуги. УУТЭ окупается за 4-5 месяцев, экономия достигает 20-30%.
• Автоматизация подачи теплоносителя позволяет регулировать расход тепла в зависимости от того, насколько холодно в помещении и на улице. В авторежиме есть возможность суточной коррекции, а также коррекции для выходных/праздничных дней. Это приводит к сокращению теплопотребления в доме на 30%, срок окупаемости от 2 до 5 лет.
• Устройство закрытой системы теплоснабжения снижает затраты за счет регулировки параметров подачи тепла.
• Установка реле времени циркуляционного насоса также оптимизирует теплоподачу (теплоотдача системы регулируется согласно суточному графику)

Современные ИТП – полностью автоматизированные, высокоточные приборы, позволяющие экономить до 40% тепловой энергии и упрощающие техническое обслуживание зданий. Инвестиции в установку ИТП быстро окупаются за счет уменьшения расходов на теплоснабжения на 15-65%.

Команда «АТ-СТРОЙГРУПП» — это высококвалифицированные специалисты с опытом проектирования и монтажа теплораспределительных пунктов многоквартирных домов, торговых, промышленных и административных зданий. Мы выполним любые сложные и трудоемкие проекты

Преимущества и недостатки

Каждый из видов ТП обладает своими достоинствами и недостатками. Плюсы ЦТП:

• параметры теплоносителя – температура, давление, поддерживаются и контролируются автоматически;
• пункт обслуживает большое число потребителей.

Недостатков у этого решения намного больше:

• Каждый потребитель получает строго дозированное количество тепла. Однако равны эти доли только на уровне ЦТП. Из-за разной длины трубопровода жильцы зданий получают воду с разной температурой.
• Чем длиннее трубопровод, тем больше потеря тепла. Из-за этого приходится повышать температуру на ЦТП, что приводит к росту расходов на отопление и горячую воду.
• Во время ремонта без тепла остается большое количество жильцов.
• Циркуляция горячей воды неравномерна. В домах, расположенных далеко от ЦТП, приходится долго сливать холодную воду, прежде чем получить нагретую. Счетчик учитывает весь этот объем как расход горячей.

ИТП в подвале дома экономит до 30% расходов на горячую воду ИТП намного выгоднее:

• Меньше потеря тепла при передаче теплоносителя. Установка ИТП в здании экономит от 15 до 30% расходов.
• Все квартиры получают одинаковое количество тепла с учетом площади.
• Из крана вода идет действительно горячая и сразу.
• Поскольку теплоузел работает без высокой нагрузки, вероятность поломок ниже. Монтаж и ремонт оборудования занимает меньше времени.
• При выходе из строя ТП страдает меньшее количество жильцов.

Недостатки индивидуального комплекса связаны только с его ограниченными возможностями. ТП обслуживаете 1 дом, порой даже его часть. Для модификации целого микрорайона потребуется немало денежных средств.

Преимущества и недостатки МТП определяются его назначением. Однако у такой системы есть свои плюсы:

• Готовый модуль занимает минимум места. Даже если это ЦТП, его можно установить в подвале.
• Монтаж крайне прост – его нужно лишь подключить к теплотрассе и электросети.

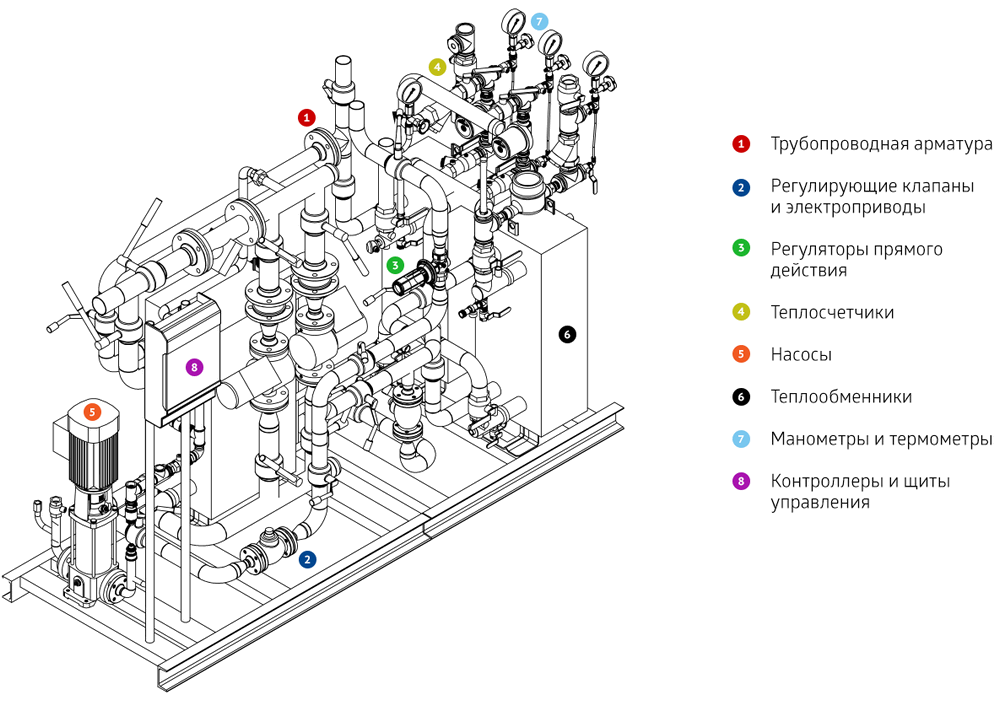

Ключевые компоненты теплового пункта

Компоненты устройства ИТП Тепловой комплекс включает несколько основных элементов:

• Теплообменник – аналог теплового котла котельной. Здесь тепло от жидкости в магистральной теплосети предается теплоносителю ТП. Это элемент современного комплекса.
• Насосы – циркуляционные, подпиточные, смесительные, повысительные.
• Грязевые фильтры – монтируются на входе и выходе трубопровода.
• Регуляторы давления и температуры.
• Запорная арматура – действует при утечках, аварийном изменении параметров.
• Узел учета тепла.
• Распределительная гребенка – разводит теплоноситель потребителям.

Более крупные ТП включают и другое оборудование.

Подключение к аналитической управляющей системе верхнего уровня

При согласии заказчика ИТП подключается к отраслевой системе управления теплоснабжением, что позволяет обеспечить:

– дистанционный контроль и управление работой ИТП;

– дистанционный съём показаний приборов учёта (вплоть до выписки счетов) и контроль их достоверности.

Владелец ИТП может либо заключить договор на обслуживание, либо разместить клон информационной системы у себя на компьютере, либо управлять ИТП с помощью «облачных» технологий, даже через смартфон.

При массовой установке ИТП теплоснабжающими организациями в аналитической системе возможно решение множества технологических и управленческих задач.

«Для обеспечения окупаемости проектов важно определить механизмы, которые создавали бы экономические стимулы как для потребителей, так и поставщиков тепла по установке индивидуальных тепловых пунктов (ИТП). В частности:

В частности:

• определение цены на тепло для потребителей, подключенных через ИТП, на уровне ниже, чем для потребителей без ИТП;

• возможность, при установлении ИТП за счёт теплоснабжающих организаций, заключения контрактов с потребителями по аналогии с энергосервисными, когда ТСО имеет возможность на срок окупаемости установки ИТП сохранить текущий уровень платежей за тепловую энергию;

• ставка тарифа на теплоноситель должна учитывать все реальные затраты на его подготовку и быть существенно выше тарифа на холодную водопроводную воду, вплоть до введения механизма повышения тарифа на ГВС при открытой схеме, аналогично повышающим коэффициентам на тепловую энергию при безучётном потреблении».

Выдержка из «Стратегии развития теплоснабжения и когенерации в Российской Федерациина период до 2020 года»

Что такое элеваторный узел?

Элеваторный узел системы отопления – это устройство определенного типа, выполняющее функции инжекционного или водоструйного насоса. Основные задачи – повышение давления внутри отопительной системы, увеличение прокачки теплоносителя по сети, повышение роста объема.

Прочный тепловой узел может транспортировать значительно перегретый теплоноситель, что выгодно с экономической стороны. Например, одна тонна воды, нагретая до +150 С, содержит намного больше тепловой энергии, чем тот же объем с показателями +90 С. Применение теплового узла обеспечивает быстрое перемещение носителя по системе, при этом без обращения жидкой субстанции в пар – свойство объясняется постоянно поддерживаемым давлением, которое удерживает носитель в агрегатном жидком состоянии.

Принцип работы и схема узла

Алгоритм работы элеваторной перемычки:

1. Нагретый теплоноситель проходит через патрубок в направлении сопла, затем под давлением течение ускоряется и запускается эффект водоструйного насоса. Поэтому пока вода проходит через сопло, обеспечивается циркуляция носителя в системе.
2. В момент прохода жидкости через смесительную камеру уровень напора снижается до нормального и струя, попадая в диффузор, обеспечивает разрежение в камере смешивания. По эффекту эжекции теплоноситель с повышенным показателем давления увлекает через перемычку воду, которая возвращается из сети отопления.
3. Перемешивание охлажденного и нагретого потока происходит в камере элеватора отопления, поэтому при выходе из диффузора температура потока снижается до +95 С.

Рассмотрев, что такое тепловой узел в многоквартирном доме, принцип работы элеватора, следует знать, что для нормальной функциональности агрегата важно обеспечить должный перепад давлений в магистрали и обратной линии. Разница показателей нужна для преодоления гидравлического сопротивления отопительной системы в доме и самого прибора. Внешне элеватор выглядит как крупный тройник из металлических труб, оснащенный на концах соединительными фланцами

Но если смотреть на чертеж, то устройство элеватора теплового узла изнутри более сложное:

Внешне элеватор выглядит как крупный тройник из металлических труб, оснащенный на концах соединительными фланцами. Но если смотреть на чертеж, то устройство элеватора теплового узла изнутри более сложное:

• левый патрубок выглядит как сопло, сужающееся до расчетного диаметра;
• сразу за соплом находится цилиндр смесительной камеры;
• присоединение обратной магистрали достигается за счет нижнего патрубка;
• патрубок справа представляет собой диффузор с расширением, который направляет горячую воду в отопительную систему.

Подробная схема элеваторного узла отопления необходима при подключении системы. Соединение осуществляется так: левый патрубок – к подающей магистрали центральной сети, нижний – к трубопроводу с подачей обратного потока. Отсекающие задвижки нужно ставить с обеих сторон, дополняя их сетчатым фильтром, который нужен для отсеивания крупных частиц и вкраплений. Также конструкция теплового пункта дополняется манометрами, термометрами и счетчиками учета тепла.

Преимущества и недостатки теплового узла

Несмотря на моральную устарелость оборудования, простота конструкции и невысокая стоимость объясняют востребованность элеватора отопления. Прибор не нужно подключать к электросети, он работает энергонезависимо. Многие пользователи утверждают, что схема нерациональна и при низком КПД (до 30%) прибора, следует снизить нагрев теплоносителя, отказавшись от узла.

Но если убрать элеватор отопления, то диаметр труб магистрали придется значительно увеличить, чтобы обеспечить нормальное течение теплоносителя с пониженной температурой, а это приведет к дополнительным расходам. Поэтому отказываться от струйного насоса преждевременно.

К недостаткам относят невозможность управления температурой воды, но при использовании приборов с регулировкой диаметра сопла минус нивелируется. Регулировка сопла поможет управлять скоростью подаваемого теплоносителя, изменять параметры разрежения в камере смесителя и, как следствие, контролировать температуру подачи воды.

Что входит в общие задачи системы

Предназначение индивидуального теплопункта состоит в выполнении целого ряда задач и функций.

Направленность использования заключается в том, чтобы обеспечивать помещения:

• хорошей вентиляцией;
• горячей водой;
• нагревом помещений жилых домов, коммунальных администраций, а также – производственных предприятий, организаций и целых комплексов.

Задачами является следующее – ИТП должен:

1. Учитывать, сколько расходует тепла и его носителя.
2. Защищать тепловую систему от переизбытка теплоносителя в параметрах. В противном случае это может повлечь за собой аварийные ситуации.
3. Своевременно отключать работу потребительских систем.
4. Равномерно распределять внутри системы прохождение теплоносителя.
5. Осуществлять контрольно-регулировочные функции над жидкостью, циркулирующей по трубам и радиаторам.
6. Обеспечивать успешное преобразование одного теплоносителя в другой вид. Например, сделать переход из воды к антифризу или пропиленгликолю.

Если говорить о малых вариантах установок, то они вполне годятся для обслуживания жилого дома на одну среднюю семью, либо маленького здания под офис, контору и прочее. Когда речь заходит о крупномасштабных сооружениях, то они уже подают тепло для многоквартирных домов и больших зданий. Такие пункты и мощность имеют большую 50 кВт – 2 МВт.

Сферы применения

ИТП для подогрева воздуха в системе вентиляции

ТП необходимы для правильного распределения тепла между потребителями. К ним относятся:

• Снабжение горячей водой. Часть тепла, поскольку горячая вода подается по трубам, уходит на отопление ванной и кухни.
• Отопительные системы – поддерживают комфортную температуру в жилых и публичных помещениях.
• Вентиляционная система – перед поступлением в здание воздух подогревается.
• Холодное водоснабжение – относится не к потребителям, а к элементам обеспечения. Холодная вода служит регулятором.

Устанавливают ТП для отопления, водоснабжения, кондиционирования и старых, и новых зданий.
