Как использовать хомут для врезки в водопроводную трубу

Область применения детали

Хомуты применяют в тех ситуациях, когда необходимо врезаться в водопровод. Это требуется при проведении ремонтных работ в квартире, изменении расположения либо замене коммуникаций, в тех случаях, когда остановить входящий водный поток не представляется возможным или нет запорного элемента.

Выполнение врезки потребуется в таких случаях:

• подсоединение новой водозаборной точки, например, стиральной либо посудомоечной машинки;
• приобретение и запуск новых водопотребителей, например, джакузи;
• замена труб водопроводов, если они пришли в негодность либо с целью проведения работ по модернизации системы водоснабжения.

Эти детали потребуются при перепланировке жилья с новым месторасположением моек, ванн, переносом смесителей, созданием объединенных либо раздельных санузлов – ванных и туалетных комнат.

Выполнение врезки в общественные водоподающие трубопроводы магистрального типа происходит также с применением хомутов. Но эти действия нельзя производить без соответствующего разрешения. Осуществление несанкционированной врезки влечет за собой привлечение владельца к материальной и административной ответственности.

Как врезаться в полиэтиленовую трубу ↑

Благодаря пластичности материала, из которого производятся трубы ПНД, врезка в водопровод может осуществляться несколькими способами. Самые простые из них – это бурение отверстия необходимого диаметра сверлом или коронкой и установка хомута.

Но простым этот способ можно назвать только в случае, если есть возможность перекрыть подачу воды. Также этот способ не требует приобретения дорогостоящих хомутов: годится любой с отводом, подходящий под диаметр трубы .

Хомут следует подбирать так, чтобы его внутренний диаметр при затянутых стягивающих болтах был немного меньше наружного диаметра трубы. В противном случае соединение не будет иметь надлежащей герметизации.

Фото: коронка или сверло тоже должны иметь меньший диаметр, чем отверстие выходного патрубка хомута

Коронка или сверло тоже должны иметь меньший диаметр, чем отверстие выходного патрубка хомута. Так как в данном случае речь идет о врезке в водопровод без давления, то сверлильные работы лучше проводить при снятом хомуте: во-первых, удобно работать, во-вторых, стружку легче удалять.

Сверлить можно обычной дрелью и после того как отверстие будет готово, аккуратно почистить края от остатков пластмассы. Под хомут, в обязательном порядке, устанавливают резиновую прокладку и, совместив отверстие в трубе и патрубке, стягивают болтами.

К тому же электросварные хомуты чаще всего предназначены для врезки в магистраль, находящуюся под давлением.

Врезка в пластиковый водопровод

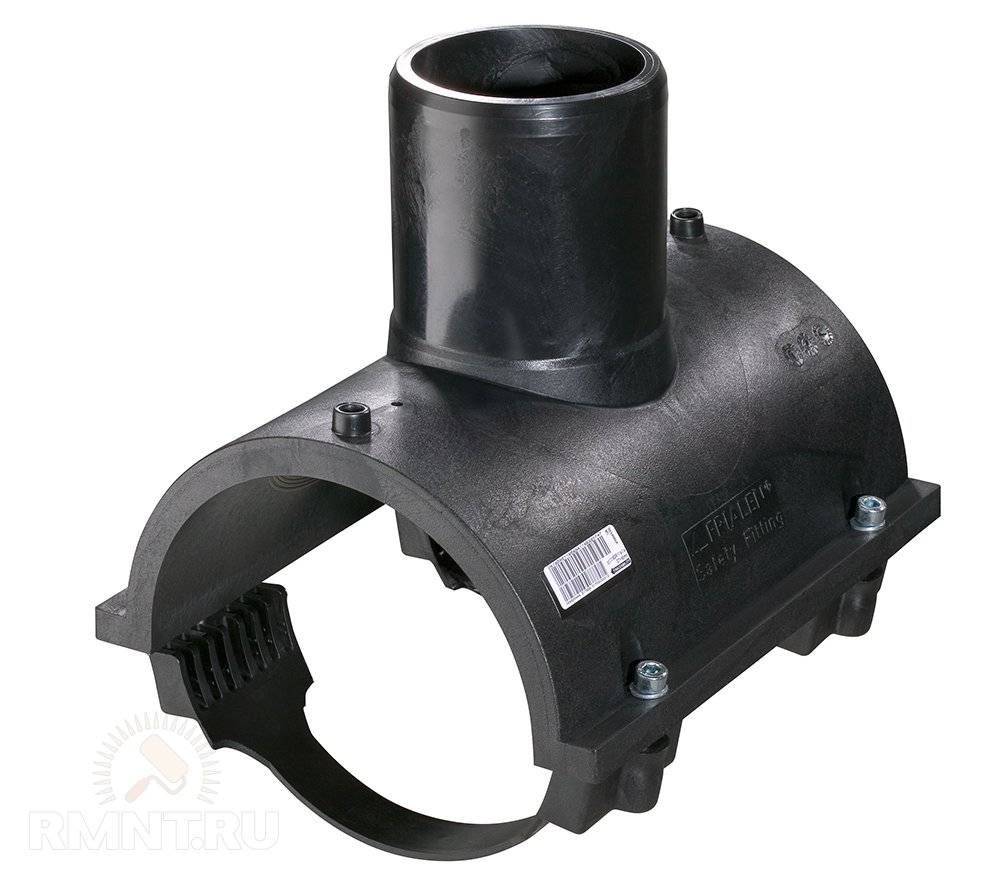

Хомут-седелка дает возможность произвести врезку в водопровод из пластиковых труб без снижения давления. Такой хомут создается из соответствующего пластика, а его оснащение включает в себя сверлильный механизм и нагревательную спираль. Для обеспечения точности сварки предусмотрен специальный штрих-код, нанесенный на корпус хомута. Такой способ врезки используется в отношении трубопроводов, работающих при давлении до 1,6 МПа.

Перед врезкой производится тщательная очистка трубы, а затем к ней крепится хомут, имеющий клеммы, которые позволяют подключать сварочный аппарат, что обеспечивает возможность приваривания отвода за счет нагревания спирали. Также находит свое применение седелка, оснащенная фрезой и вентилем:

• используется муфта, обеспечивающая возможность врезки за счет сварки;
• после того, как фреза остынет, проделывается отверстие и устанавливается вентиль.

Установка патрубка на водопровод с использованием сварки – это работа для профессионалов. При этом самостоятельно можно производить установку седелок на трубы из чугуна и полимеров, если предварительно отключена подача воды. Когда производится врезка в водопроводную трубу под давлением, следует придерживаться существующих правил безопасности, регламентирующих работы этого вида.

Изготовители данной линейки товаров

Рынок строительных материалов предоставляет различные изделия от отечественного и иностранного производителя. Профессиональные мастера заслуженно выделяют высокий уровень качества товаров от израильских и швейцарских компаний.

Практически все изделия, которые можно встретить в продаже, производятся по европейским нормам. Они имеют все нужные сертификаты для использования у нас в стране.

Линейка этих ремонтных товаров выставлена в продажу в очень обширном ассортименте, что позволяет их применять на любых магистралях, с любым диаметром труб. В список таких магистралей входят и системы для транспортировки питьевой воды.

Особенности врезки в водопровод из металла, чугуна и пластика

Для того чтобы врезаться в металлический трубопровод используют седельный хомут со сверлением:

1. Перед тем как начать монтаж прибора на трубу, ее необходимо тщательно очистить от загрязнений (если есть) и ржавчины. Кроме, нижней части, которая имеет форму полукруга, в верхней части хомута располагается клапан с отверстием для сверления непосредственно под сверло. После того как хомут установлен на трубе, его части соединяются между собой болтами.
2. После того как хомут закреплен сверлится отверстие и закрывается заглушкой при помощи специального винта. Этот хомут можно использовать в качестве запорной арматуры. Так же можно использовать хомут с уже установленным вентилем. После того как отверстие готово, сверло вытаскивается и вентиль перекрывается. После чего выполняются другие необходимые работы по установке.
3. На металлический хомут может быть закреплен специальный станок, который состоит из ручки с трещоткой, болта блокировки, вала со сверлом на конце и промывочного крана. Все заключается в металлический корпус, который с помощью уплотнительных резинок крепится к хомуту. Благодаря тому, что есть направляющая муфта, можно сверлить в определенном направлении. Таким способом делается врезка в водопроводную трубу из чугуна или стали.

Врезка в пластиковый трубопровод без снижения давления на нем возможна с помощью электросварного хомута-седелки. Он изготавливается из специального пластика и имеет нагревательную спираль со сверлильным механизмом. На корпусе этого хомута нанесен штрих-код, который позволяет с требуемой точностью вводить характеристики сварки.

1. Трубу нужно заранее очистить и при помощи болтов к ней закрепить хомут, у которого есть клеммы для подключения сварочной машины.
2. При помощи сварочного аппарата нагревается спираль и приваривается отвод.
3. В нынешние дни чаще всего используется седелка со встроенной фрезой и вентилем. Для того чтобы произвести врезку в водопровод с помощью сварки, используют муфту.
4. После того как все полностью остынет, необходимо через час при помощи фрезы сделать отверстие и навинтить запорный вентиль.

Такой способ применим для трубопровода с давлением до 1,6 МПа.

Для того чтобы просверлить чугунную трубу под давлением, применяют хомуты, у которых имеется специальная конструкция и биметаллические коронки. При этом коронка не должна перегреваться, а работы должны проводиться на малых оборотах.

Этапы работ при врезке в чугунную трубу водопровод:

• необходимо раскопать трубу и очистить ее в месте врезки от ржавчины;
• при помощи болгарки срезать верхний слой каленого чугуна;
• установить разборную седелку, для того чтобы герметизировать стык между арматурой и хомутом необходимо положить резиновый уплотнитель;
• запорный вентиль необходимо прикрепить к фланцевому отводу, через него будет вводиться коронка (режущий инструмент);
• чугунную трубу просверлить, охлаждая место реза;
• коронку извлекают из вентиля и перекрывают поток воды.

Трубу сверлят твердосплавной коронкой, менять которую нужно будет как минимум 3-4 раза за весь процесс. Также не нужно забывать о том, что необходимо обеспечить уклон патрубка седелки в направлении дома в 2 градуса.

Для врезки в чугунную трубу нужно применять сверла, предназначенные для работы с металлом!

Сварочная установка патрубка к водопроводу из стали должна делаться только квалифицированными специалистами. Монтаж седелок на чугунный или полимерный трубопровод делается самостоятельно, но для этого необходимо отключить водоснабжение. Врезка под давлением должна осуществляться с учетом всех правил и рекомендаций, в противном случае эти работы могут повлечь опасность для здоровья и материальных ценностей.

Если вы проживаете в доме за городом, то вам нужно обустроить подачу воды в жилье, и для решения этого вопроса существует два решения – обзавестись собственной скважиной или колодцем, или подсоединиться в централизованную трассу с водой под высоким давлением. Первый вариант – дорогостоящий, длительный и трудозатратный. Второе решение обеспечит ваш дом водой в течение одного дня, но вы будете зависимы от графика подачи воды (такое бывает в отдаленных периферийных поселках).

Положительный момент, который дает врезка в водопровод — вы получите стабильное давление в трубах, что обеспечит такую же стабильную работу бытовых приборов, требующих подводки воды – стиральной машины-автомата, посудомойки, сантехнического оборудования – ванны, джакузи, душа или даже бассейна.

Процесс и правила врезки труб

При выборе метода врезки в водопроводную трубу нужно отталкиваться от ее материала. В наши дни водопроводные системы сооружаются из пластиковых, металлических , металлопластиковых и немного реже из чугунных труб. Для того чтобы осуществить врезку нужно получить отверстие.

Естественно, что при выполнении этих работ под давлением, из трубы пойдет вода. Поэтому для работы используют особые хомуты устройство которых зависит от материала, из которого изготовлены трубы.

Есть два общих правила, которые необходимо соблюдать при врезке:

1. Диаметр сверла должен быть равен диаметру врезаемой трубы
2. Диаметр врезаемой трубы должен быть меньше диаметра той, в которую она врезается.

Способ врезки в магистраль напрямую зависит от вида водопровода. Самым распространенным методами являются сварочное соединение и применение хомутов. Хомуты нужны в тех случаях, когда врезка под давлением в водопроводную трубу либо когда нет возможности разреза магистрали. Проведения работ на водопроводе сконструированным из полиэтиленовых труб исключают использование газо и электросварки.

Конструкция и конфигурация хомутов бывает самая разная. Но наиболее востребованные являются:

• хомут-обойма – его использование для врезки в водопроводную магистраль возможно только в том случае когда она не находится под давлением. Конструкция хомута состоит из пары деталей, одна из которых имеет резьбовой отвод. Хомут зажимается болтами и может быть как пластиковым, так и металлическим;
• седловой хомут – используется для врезки под давлением в трубопровод из пластика, металла или асбестоцемента. На трубопроводе он должен крепится при помощи кронштейна. Как првило данный хомут изготавливается из металла и оснащен запирающей пластиной или специальным механизмом;
• засверловочный хомут – необходим для врезки в трубу, которая находится под давлением. В дополнение к нему могут идти насадки и поворотные разъемы. Для монтажа хомута на стальную, пластиковую или чугунную трубу необходимо использование специального оборудования;
• электросварной хомут-седелка – в его устройство входит поворотно-затворный механизм. В дальнейшем его можно использовать в качестве регулировочной или запорной арматуры. Применяет для врезки в трубопровод сконструированный из пластиковых труб. Конструкция хомута включает в себя нагревательную спирать и фрезу для получения отверстия. Корпус этого хомута делается из специального пластика и для его монтажа необходимо использование дополнительного оборудования.

Если применяется сварка, к трубе приваривается резьба или дополнительная муфта, на эти элементы соединения впоследствии будет посажен корневой кран. Водопровод в этот момент не должен быть отключен и вода не должна быть спущеной.

Применение ремонтных деталей

Ограничения по использованию хомутов

Как уже упоминалось, такие приспособления можно использовать лишь на прямых участках сетей и ставить только на внешнюю сторону трубы. Кроме этого существуют и другие ограничения:

• Ремонтируемый трубопровод не должен иметь диаметр более 350 мм. Вот почему так сложно найти хомуты для канализационных труб большого габарита.
• Размеры изделий должны находиться в пределах 15-20 см плюс длина поврежденного участка. При ремонте полимерных труб такое превышение составляет 20-30 см.
• Когда происходит разрыв магистрали, ее ремонт можно осуществить при условии, что расстояние между разорванными торцами не превышает 1 см. Отклонение их осей не должно быть более 2-3 градусов.
• Повреждение, которое можно закрыть при помощи хомута, не должно охватывать более 60 % тела трубы. В противном случае, участок попросту вырезается и заменяется врезкой при помощи фитингов или двух хомутов.

Как правильно поставить хомут?

Сам процесс установки хомутов на трубы не должен вызвать у вас проблем. Воспользуйтесь пошаговой инструкцией:

1. Остановите утечку в водопроводной трубе путем ее перекрытия. Лучше всего, чтобы место для установки хомута было сухим.
2. Зачистите место для герметизации. Должна получиться ровная зачищенная поверхность без остатков краски. Лучше всего для зачистки подойдет наждачная бумага. Так, вы сможете не только зачистить водопроводную трубу, но и определить причину утечки.
3. Переходим к установке хомутов. Для этого вам нужно рассоединить две стальные пластины, чтобы надеть полукольцо на трубу. При монтаже резиновый уплотнитель располагается таким образом, чтобы место утечки было посредине резиновой прокладки.
4. Крепежи для хомутов устанавливаются в отверстия. С помощью ключа плотно зажимаем болт.

После этого утечка должна быть устранена. Откройте воду и проверьте, не капает ли из трубы. Специалисты также рекомендуют дополнительно герметизировать резиновую прокладку. Для этого подойдет силиконовый герметик. Это надежный способ добиться максимального уплотнения. Хомуты обеспечивают поддержку и предотвращают раскачивание, опускание, вибрацию и разрывы труб. Способ монтажа хомутов привлекает тем, что процесс изоляции происходит без создания физических барьеров.

Для крепления труб хомутами к несущей поверхности можно использовать скобу и стержень. Хомуты также можно приваривать к башмаку для труб. После того как хомут приварен к башмаку для трубы, легче совершать разные манипуляции. Не возникнет сложностей открутить болты, поднять внешнюю половину хомута, зафиксировать трубопровод и снова затянуть болт.

Различают несколько способов осуществления врезки в водяную трубу

Материал, из которого изготовлена водопроводная сеть имеет существенное значение при проведении врезки хомута. Как правило, материал является определяющим фактором всего технологического процесса, ведь именно соответственно ему происходит выполнение работ и подбирается тот или иной подходящий хомут

Важно помнить, что установка должна проходить при наименьшей силе водяного напора или отсутствия водяного потока полностью

Врезка хомута в пластиковые трубы

Доступным и подходящим вариантом для полимерных труб является — разборный хомут, который оснащен специальной нагревательной спиралью.

Во внутренней домовой сети остановить поток воды, при необходимости, возможно всего лишь перекрыв главный кран. В этом случае, для выполнения врезки пригодится только тройник.

1. Врезка тройника. Осуществляется по принципу стандартной муфты;
2. Сваривание стыков ( отлично подойдет паяльник для полипропиленовых труб);
3. Установка отсекающего крана. Ставят в специальный отвод, который имеет тройник. Он необходим для того, чтобы перекрытие новой водопроводной линии прошло верно.
4. Открытие главного запорного элемента;
5. Установка завершена. Система готова к эксплуатации.

Врезка хомута в металлический водопровод

Для металлических труб рекомендуется использовать хомут «седельный».

СПРАВКА

Если водопроводная сеть наружная, вам могут потребоваться землеройные работы. Выкопайте котлован (ширина: 150 x 150см / глубина: ниже 50-ти см от магистрали) Можете прибегнуть к помощи экскаватора. Копать нужно пока не появится лента из полимера или металла, которая прокладывается поверх магистрали (примерно: 50 см). После того, как лента станет заметна, копать продолжать стоит только лопатой. Однако, если в месте необходимой врезки существует колодец, этих работ можно избежать.

Врезка в чугунный трубопровод

Для того, чтобы высверлить отверстие, вам понадобится — твердосплавная коронка.

Прежде чем перейти к работе с чугуном, важно понимать некоторые важные детали:

• Чугун — достаточно хрупкий материал. Поэтому давление на него должно оказываться минимальное.
• Устранение антикоррозийного покрытия является обязательным. Стоит нанести его поверх всех труб.
• Нельзя допустить того, чтобы коронка нагрелась
• Контроль рабочей аппаратуры. Прежде чем начать сверлить отверстие, необходимо на своем инструменте выставить минимальные обороты, в противном случае, вы повредите материал труб.

Другой случай: пластиковый водопровод

Если требуется врезаться не в металлический, а в пластиковый водопровод, в этом случае следует использовать хомут специального типа. Такое приспособление оснащено электросварочным блоком с нагревательной спиралью, устройством для просверливания трубы (фрезой) и вентилем.

На седле хомута производителем наносится информация относительно ограничений при работе с хомутом, а именно точное время сварки, а также продолжительность охлаждения. Срок службы такого хомута составляет порядка 50 лет.

Порядок врезки в пластиковую водопроводную трубу следующий:

1. Подготовка участка работы — очистка поверхности от загрязнений.
2. Закрепление хомута на трубопроводе при помощи болтов. Как правило, выполнение работ на этом этапе не вызывает проблем, поскольку диаметр седелки идентичен диаметру трубы, хомут устанавливается легко и достаточно плотно.
3. При помощи специального сварочного устройства производится нагрев спирали и хомут приваривается к трубе. После сварки нужно дать изделию остыть в течение времени, указанного производителем (обычно — в пределах одного часа).
4. После охлаждения хомута с задействованием фрезы в трубопроводе проделывается отверстие. Пластик — лёгкий в обработке материал, поэтому для обустройства отверстия не требуются дополнительные инструменты, такие, как пробойник.

Очевидно, что для выполнения перечисленных работ потребуются хотя бы минимальные знания сантехнического дела. Тем не менее, внимательное изучение советов мастеров и инструкций компаний-производителей приспособлений для врезки в водопроводную трубу под давлением позволит без особого труда и достаточно качественно выполнить эту работу даже неспециалисту.

Хомуты для крепления труб, нужно ли делать своими руками?

Конечно, в продаже хомут представлен в ассортименте. Заводского производства хомуты, сделаны либо из нержавеющей стали, либо из огнеустойчивого полимера. Используются как для соединения разных частей труб, так и для фиксации целых изделий в различных положениях. Без них нельзя обойтись при обустройстве отопительных систем, канализации, а также в прокладке газо-, водоснабжения.

Неплохо иметь под рукой хомут, для труб профессионально изготовленный на заводе, но если их нет, либо размер не совпадает, то будет полезно учиться конструировать простейшие хомуты своими руками из подручных материалов. Изготовление не займет много времени и сил, зато в нужный момент они здорово выручат.

Врезка в магистральный водопровод

При подключении водопровода частного дома к центральной системе водоснабжения используется врезной хомут для труб, позволяющий провести работы под давлением в сжатые сроки с помощью специализированного профессионального оборудования. Устанавливается хомут для врезки в трубу без давления простым слесарем с помощью фрезы и пары гаечных ключей. При этом не предполагается использование сварочного аппарата. В любом случае данные работы проводятся сотрудниками служб, обслуживающих магистральный водопровод в населенном пункте, при наличии у клиента всех разрешительных документов.

Этапы установки врезного хомута для труб в магистральный трубопровод. Хомуты для врезки в трубу упрощают проведение работ по подключению объекта к системам центрального водоснабжения

Теперь вы знаете, как сделать и поставить хомут на водопроводную трубу. При повреждении трубопровода вы сможете самостоятельно устранить проблему хотя бы на некоторое время до приезда профессиональных сантехников.

Источник

Как сделать врезку в магистральный водопровод

Прежде чем начать в магистральный водопровод необходимо пройти все разрешительные согласования необходимые для получения разрешения от ответственного учреждения (Водоканала). Бесспорно, лучше пройти это процесс законно, чем получить штраф за незаконную подключение, так как рано или поздно все равно выяснится при плановом осмотре и по объему расхода воды

Прежде, чем подавать документы необходимо рассчитать объем требуемой воды в дом или квартиру и как следствие размер диаметра подводящей магистрали. Как только все согласования получены и имеются разрешения можно начинать производство работ. Преимущественно при возможности предусматривается врезка в колодец существующий, но если невозможно сделать, то возможно установка нового, напротив места поставки воды.

Колодец планируется устраивать на глубину залегания трассы магистральной трубы. Отвод должен смотреть в сторону дома. Далее после выполнения всех работ надлежит определенным образом провести сдачу сотрудникам контролируемой организации, с опломбировкой места учета и крана отсекающего поступающую воду.

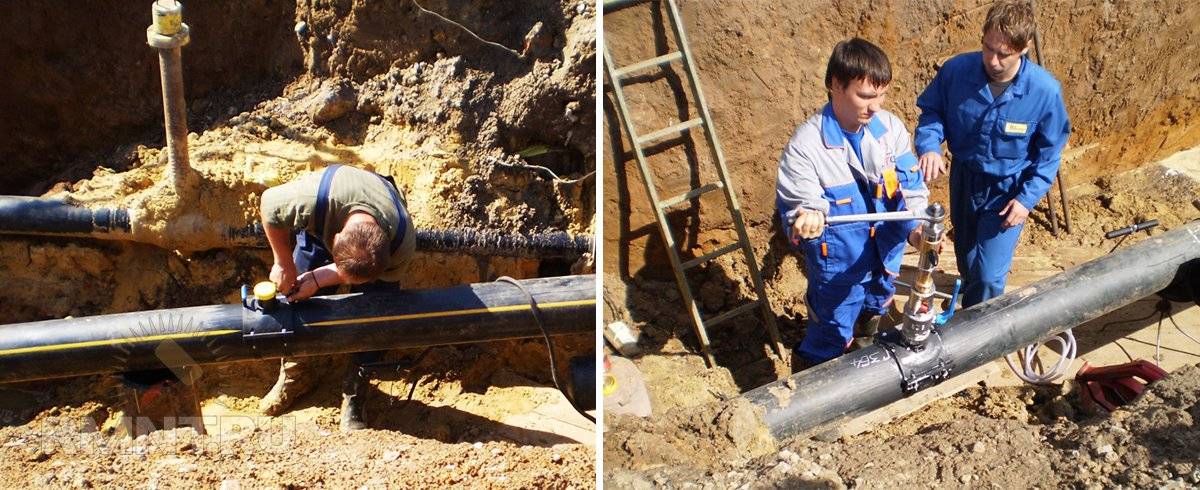

Врезка в магистральный трубопровод

Отвод от магистрального трубопровода под давлением реализуется в 3 этапа:

1. Земляные работы.
2. Процесс врезки.
3. Выполнение отвода водоснабжения.

На этапе земляных работ роется котлован габаритами 1,5 х 1,5 метра. Его дно опускается на полметра ниже трубы. Рыть можно сначала экскаватором (до металлической или полимерной ленты, уложенной над трубой на расстоянии 300-500 мм), потом – лопатами. Если точка врезки находится в колодце – этот этап исключается.

При помощи отверстия в седелке или разборном хомуте осуществляется прокол тела арматуры. Подобный элемент сопряжения похож на тройник. На боковой отвод накручивается запорный вентиль, который после прокола перекрывает поток воды.

Для монтажа на пластиковые трубы можно использовать ординарные седловые хомуты или седелки-обоймы.Обратите внимание! Оптимальным вариантом седелки для труб из полимера – электросварной разборной хомут. Разбираясь на 2 части, он устанавливается над местом врезки и спаивается с телом трубы при помощи сварочного аппарата

Таким образом получается высокопрочное и герметичное соединение.

Отвод линии водопровода от магистрали – завершающий этап процесса. Начало нового трубопровода находится на вентиле седелки, а его конец – на счетчике расхода воды.

Если необходима врезка в подземные коммуникации, то для начала нужно выкопать яму в месте, где расположен трубопровод

Разрезной способ врезки трубы в трубу

Для врезки в канализацию обычно используется разветвляющий тройник. Алгоритм работы не зависит от того, какой материал был изначально выбран для создания системы.

Для реализации разрезного метода потребуется такой набор инструментов и материалов:

• Ножовка;
• Разветвляющий тройник;
• Патрубок-компенсатор;
• Герметик;
• Заглушка на трубу (требуется в том случае, если труба не будет подключаться к системе сразу).

В случае с металлическим стояком процесс монтажа будет выглядеть следующим образом:

• Сначала точно измеряется высота переходника, после чего необходимо в соответствии с полученным результатом сделать разметку на стояке;
• Размеченный отрезок трубы вырезается ножовкой, а на освобожденное место должен устанавливаться тройник;
• Дальше работа зависит от того, из чего сделан стояк: для металлического потребуется установка разветвителя при помощи сварки, а в случае с пластиковым стояком потребуется смонтировать подходящие раструбы, и только после этого собирать конструкцию.

Правила определения места врезки

Обычно подсоединение к водопроводу производится в ближайшем смотровом колодце  на прямом участке. Основное правило – отводная труба должна закладываться ниже уровня промерзания грунта.

Для средних широт она составляет 1,2-1,5 метра. Но траншея должна быть глубже приблизительно на полметра, поскольку предстоит устроить дренажный слой из песка и гравия.

В ряде случаев трубопровод дополнительно утепляют пенопластовыми материалами, а также устанавливают греющий кабель с автоматическим включением при температуре 0- +2 градуса.

Отводная ветка водопровода оснащается сливным краном, устанавливаемым непосредственно за врезкой.

1 Виды водопроводных труб и их ключевые характеристики

Выбор конкретного типа труб для обустройства водопровода зависит от того, какая по назначению система требуется человеку – внутренняя или наружная. И в первом, и во втором случае используются напорные трубные изделия, по которым разрешается подавать под определенным давлением холодную и горячую воду. Но, естественно, технические параметры таких труб будут различными. Правильный подбор этих самых параметров позволит вам избежать чрезмерных финансовых трат и ненужных ошибок, которые достаточно часто встречаются при выполнении монтажных работ.

Здесь также необходимо учитывать и эстетическую составляющую изделий. Для прокладки внутренних коммуникаций требуется использовать не только надежные, но еще и внешне “элегантные” трубы, по возможности с небольшим сечением.

К главным эксплуатационным показателям водопроводных трубных конструкций принято относить их:

• пропускную способность;
• стойкость против химического воздействия и коррозии;
• устойчивость к влиянию разных температур;
• эксплуатационный срок.

На данный момент существует три крупных группы труб, используемых для систем отведения и подачи воды:

• полимерные (иначе говоря, пластиковые);
• металлические (из стали, чугуна, меди);
• металлопластиковые (в этом случае изделия изготавливают из комбинации металла с полимерами).

Современные потребители чаще всего используют полимерные трубы, так как они имеют ряд неоспоримых достоинств:

• невысокая стоимость;
• превосходная прочность при малом весе, который облегчает выполнение монтажных мероприятий и доставку труб на объект;
• отсутствие зарастаний внутренней поверхности трубопроводов за счет их гладкости изнутри;
• отсутствие коррозионных явлений (качество жидкости, подаваемой по полимерным трубопроводам, не снижается);
• малая звукопроводимость материала (шум, которым “грешат” все водопроводы, при использовании пластика минимальный);
• длительный срок эксплуатации;
• несложный монтаж водопровода (трубы из пластиковых материалов легко режутся, а затем при помощи фитингов либо паяльного аппарата соединяются между собой в любые по сложности конфигурации).

Трубы из полимеров имеют лишь два недостатка:

• кислород, проникающий через стенки изделий, может оказать ощутимое воздействие на качество работы трубопровода;
• размеры труб могут изменяться из-за влияния повышенной температуры воды, протекающей по ним.

Возведение колодца для обустройства узла

Для упрощения врезки в существующий водопровод удобно использовать смотровой колодец. Диаметр конструкции должен составлять порядка 70 см. Этого пространства достаточно, чтобы разместить отсекающую арматуру (в виде вентиля или задвижки), а также выполнить все необходимые манипуляции для врезки.

В дальнейшем в период эксплуатации наличие такого сооружения облегчит работы по ремонту домашнего водопровода.

Узел врезки водопровода, используемый для отключения ввода на период проведения ремонтных работ, будет размещен тут же внутри шахты в районе точки соединения с наружным водоводом

Для возведения колодца выкапывают новый котлован соответствующего размера. Дно ямы засыпают гравийной «подушкой», формируя слой высотой в 10 см.

Чтобы сделать надежное основание, по выровненной гравийной отсыпке расстилают отрезы рубероида и заливают бетонную стяжку толщиной в 10 см. При создании заливки используют бетон марки М150 и М200.

Через три-четыре недели, когда бетон приобретет необходимую прочность, над плитой возводят шахту. Для этого стенки ямы обкладывают кирпичом, цементными блоками или железобетонными кольцами. Горловина сооружения должна достигать нулевого уровня.

Если колодец предполагается установить на участке, где уровень грунтовых вод поднимается до одного метра в паводковый период, необходимо сооружать водонепроницаемую конструкцию.

Удобнее всего для этой цели приобрести готовую емкость из пластика. Снизу ее якорят к бетонной плите, сверху такую конструкцию прикрывают литой плитой, оснащенной отверстием под установку люка.

Разновидности хомутов

Хомуты бывают различной конструкции и конфигурации. Наиболее востребованными являются:

• хомут-обойма;
• седловой хомут;
• засверловочный хомут;
• электросварной хомут-седелка.

Применение хомута-обоймы возможно для врезки в магистраль водопровода, которая находится не под давлением. Конструктивно он состоит из пары деталей, причем одна из них имеет резьбовой отвод. Хомут зажимается болтами и может быть изготовлен из пластика либо металла.

Для врезки под давлением в трубу из металла, асбестоцемента или пластика применяется седловой хомут. На трубопровод он крепится с помощью кронштейна. Зачастую такой хомут выполнен из металла и имеет запирающую пластину либо специальный механизм.

Засверловочный хомут служит для врезки в трубу, находящуюся под давлением. В дополнение к нему могут идти насадки, а также поворотные разъемы. Для установки хомута на стальную, чугунную и пластиковую трубу требуется специальное оборудование.

Конструкция засверловочного хомута включает поворотно-затворный механизм. Впоследствии он применим в качестве запорной или регулировочной арматуры.Хомут для врезки выбирается в зависимости от назначения отвода и материала магистральной трубыХомут-седелка используется для врезки в пластиковый трубопровод. В конструкцию входит фреза для получения отверстия и нагревательная спираль. Корпус такого хомута выполняется из специального пластика и для его установки требуется дополнительное оборудование.

Врезка в пластиковые трубопроводы

Необходимо знать некоторые тонкости врезки в трубу из пластика. При применении электросварного хомута-седелки можно на трубах такого рода производить работы без снижения давления. Он оснащен сверлом и нагревательной спиралью и сделан из термоустойчивого пластика. Для работы с полимерами при этом достигается оптимальная температура. Его можно использовать на трубах, значение давления в которых не более 15.7 атмосфер. Данный хомут по параметрам прочности и другим свойствам похож на сами полимерные трубы. Его срок применения может доходить до пятидесяти лет, также он устойчив к коррозии.

Как делать врезку:

1. Зачистить поверхность трубы.
2. Болтами надежно закрепить хомут.
3. Нагреть спираль при помощи сварочного аппарата и приварить отвод.

Часто применяют хомут с предварительно встроенными запорным вентилем и фрезой. Врезка производится следующим образом: к трубопроводу сначала приделывается муфта, после чего, когда все остынет, делается отверстие и при помощи запорного вентиля закрывается.

Хомут для врезки в чугунную трубу

При этом есть ряд нюансов, которые важно учитывать в процессе работ

Хомут засверловочного типа

К ним относят:

1. Хрупкость материала. В связи с этим нажатия на него должны быть минимальными;
2. Снятие антикоррозийного слоя. Он присутствует на всех трубах;
3. Повышение температуры коронки. Это не допустимо;
4. Сверление должно выполняться при минимальных оборотах рабочего инструмента.

Первое, с чего необходимо начать, это удаление слоя уплотнителя. После этого крепится седелка, которую можно легко разобрать. В месте контакта размещаются резиновые прокладки. Они отвечают за уплотнение конструкции. Чтобы сделать отверстие, потребуется твердосплавная коронка. Во время работы она приходит быстро в непригодность, поэтому под рукой лучше иметь сразу три или четыре ее штуки.

Данная работа состоит из ряда этапов:

1. Предварительно рабочую трубу готовят. Для этого ее раскапывают и очищают от грязи. После чего при помощи болгарки снимают слой каленого материала.
2. Монтируется и герметизируется седелка на месте стыка арматур и хомутов.
3. При этом используются резиновые уплотнители.
4. Далее на фланцевый отвод крепится запорный вентиль и просверливается труба. Завершающим этапом работ является извлечение коронки из вентиля.
