Схема и типы защит
Еще на корпусе рисуется условная схема, где нарисованы типы защит, установленные в автомате.
Полукруг – электромагнитный расцепитель. Прямоугольничек – тепловой.
Как это не странно, но есть автоматические выключатели без теплового расцепителя. Они служат для защиты электродвигателей с тепловыми реле. Их применяют в системах дымоудаления и подключают к ним кабели, способные выдерживать значительный перегрев.
Это особое требование пожаробезопасности для обеспечения длительной работоспособности устройств, при высоких окружающих температурах. Будь “теплушка” в таких выключателях, они бы срабатывали раньше времени, ухудшая сценарий развития пожара.
Дополнительную маркировку, относящуюся к устройствам дифференциальной защиты или отдельным видам реле, ищите по специализированным каталогам. Всю информацию по маркировке модульных пускателей и контакторов, читайте в статье ниже.
Как видите, даже на нескольких квадратных сантиметрах можно разместить огромное количество полезных данных, на основании которых и следует делать грамотный выбор электрооборудования.
https://youtube.com/watch?v=S7D28YYkglc%3F
Назначение и принцип действия расцепителей
Непосредственная электрической цепи осуществляется с помощью подвижного и неподвижного контактов. В подвижном контакте имеется пружина, обеспечивающая быстрое расцепление контактов. Для приведения в действие механизма расцепления существуют два вида расцепителей.
Тепловой расцепитель, по сути, является биметаллической пластиной, которая нагревается при протекании тока. Когда ток превышает допустимое значение, происходит изгиб пластины и расцепляющий механизм начинает действовать. Время его срабатывания находится в зависимости от тока. Минимальное значение электротока, когда срабатывает расцепитель, имеет величину в 1,45 от значения тока уставки. Срабатывания настраивается с помощью специального регулировочного винта. После того, как пластина остынет, автомат будет полностью готов к последующему использованию.
Электромагнитный расцепитель обладает мгновенным действием и носит еще одно название отсечки. Это соленоид с подвижным сердечником, который и приводит в действие расцепляющий механизм. При протекании тока через обмотку происходит втягивание сердечника, если токовое значение превышает заданный порог. Срабатывание происходит мгновенно, в этих случаях превышение электротока может составлять 2-10 раз от номинального значения.
Автоматический выключатель: характеристики
Автоматы могут иметь разные время-токовые характеристики:
а) зависимую от тока; б) независимую от тока; в) двухступенчатую; г) трехступенчатую.
Смотреть галерею
На корпусах большинства автоматов можно увидеть заглавные латинские буквы B, C, D. Маркировка автоматических выключателей B, C, D обозначает характеристику, отражающую зависимость времени срабатывания автомата от отношения K = I/Iном.
- B — тепловая защита срабатывает через 4-5 с при превышении номинала в 3 раза, а электромагнитная — через 0,015 с. Устройства предназначены для нагрузок с небольшими значениями пусковых токов, в частности для освещения.
- C — самая распространенная характеристика автоматов, защищающих электроустановки с умеренными пусковыми токами.
- D — автоматы для нагрузки с большими токами пуска.
Особенность время-токовой характеристики заключается в том, что при одинаковых номиналах автоматов типов B, C и D их отключения будут происходить при разных превышениях тока.
Смотреть галерею
Основные характеристики автоматических выключателей
К основным характеристикам, на которые необходимо обращать внимание при выборе, можно отнести:
- Количество полюсов
- Рабочее напряжение
- Класс токоограничения
- Номинальный ток
- Отключающая способность (ток короткого замыкания)
- Время-токовая характеристика
Количество полюсов
Я думаю, с этим параметром все понятно. В случае однофазной цепи устанавливаются автомат однополюсной или двухполюсной. Для трехфазных цепей применяют трех и четырехполюсные автоматы.
Единственное, что здесь можно отметить, что конструктивно двух и четырехполюсные автоматы могут быть выполнены с защитой всех полюсов, либо только фазных.
Рабочее напряжение
Следующий параметр — рабочее напряжение автомата. Этот параметр должен быть равным или больше номинального напряжения сети.
Класс токоограничения
Данный параметр указывает на время гашения дуги, или если говорить более развернуто, время от момента начала размыкания силовых контактов автоматического выключателя до момента полного гашения электрической дуги в дугогасительной камере.
Современные выключатели имеют третий класс, то есть дуга в них гасится за 3-5 миллисекунд.
Номинальный ток (In)
Этот параметр показывает значение допустимого тока автомата, при превышении которого он отключится и разомкнет цепь. Номинальный ток автомата выбирается в зависимости от сечения кабеля и мощности потребителей.
Например, нам надо подобрать автоматический выключатель для комнаты. Для начала определим общую суммарную мощность. Для этого необходимо суммировать мощность всех электроприборов, которые находятся в комнате. Предположим, общая мощность составляет 4000 Вт. Далее рассчитаем силу тока по формуле:
I = P/U
где Р — суммарная мощность всех электроприборов, Вт; U — напряжение сети.
В нашем случае, разделив 4000 на 220 получим 18,18 А. Зная величину тока, подбираем сечение провода. Для 18,18 А, выбираем сечение провода 2,5 кв.мм. Для данного сечения подбираем ближайшее значение номинального тока автомата и округляем в меньшую сторону. Значение номинального тока автомата будет составлять 16 А.
Отключающая способность
Данная характеристика показывает величину максимального тока, которую может выдержать автомат без последствий, то есть подвижные контакты автомата не приварятся к неподвижным в следствии возникновения и гашения дуги при размыкании.
Чем выше будет отключающая способность автомата, тем больше вероятность, что он прослужит дольше, но при этом и цена будет выше, причем иногда значительно.
Необходимость использования автоматического выключателя, с тем или иным максимальным током срабатывания, зависит от места подключения их в цепи по отношению к источнику электроэнергии, протяженности трассы, качества поставляемой электроэнергии. Вообще, при выборе данной характеристики автомата, руководствуются расчетными токами короткого замыкания.
У нас, в жилых помещениях используются автоматы с током срабатывания 4,5 или 6 кА, хотя, насколько мне известно, в Европе запрещено использование автоматических выключателей с отключающей способностью менее 6 кА.
Время-токовые характеристики отключения
Этот параметр показывает, за какой промежуток времени автомат отключится при прохождении через него тока, превышающего номинальный ток.
Существует несколько типов время-токовых характеристик, в зависимости от назначения.
На практике распространение получили только три типа – B, C, D.
- Тип B (кратковременное увеличение тока в 3-5 раз от номинального) применяются для защиты потребителей с преимущественно активной нагрузкой (цепи освещения, обогреватели, печи). Применяются в основном в квартирах и жилых помещениях.
- Тип C (кратковременное увеличение тока в 5-10 раз от номинального) наиболее широко применяемые. Предназначены для защиты цепей установок с небольшими пусковыми токами — розетки, холодильники, кондиционеры, газоразрядные лампы.
- Тип D (кратковременное увеличение тока в 10-50 раз от номинального) применяются в основном для защиты электродвигателей с частым запуском и большим пусковым током. Используются чаще всего на промышленных производствах.
Остальные типы характеристик можно не рассматривать, так как применяются они очень редко и в продаже их найти проблематично.
В завершении статьи хотел бы сказать, что автоматический выключатель устройство хоть и простое, но очень важное, поэтому выбор автоматического выключателя — дело ответственное, так как в случае возникновения аварийной ситуации правильно выбранный автоматический выключатель защищает не только имущество, электрооборудование, но и вас

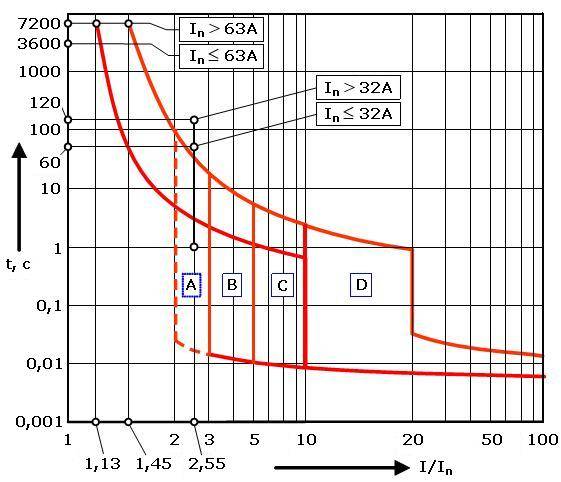

Ток мгновенного расцепления
Диаграмма отключения автоматических выключателей разных типов (закрашена область токов мгновенного расцепления)
Согласно ГОСТ Р 50345-99, автоматические выключатели делятся на следующие типы по току мгновенного расцепления:
§ тип B
: свыше 3·In до 5·In включительно (гдеIn — номинальный ток)
§ тип C
: свыше 5·In до 10·In включительно
§ тип D
: свыше 10·In до 50·In включительно
У европейских производителей классификация может несколько отличаться. В частности, имеется дополнительный тип A
(свыше 2·In до 3·In ). У отдельных производителей существуют дополнительные кривые отключения. Например у АВВ имеются автоматические выключатели с кривыми K и Z.
Варианты исполнения
шина для соединения аппаратов наDIN-рейке
Автоматические выключатели выполняются одно-, двух-, трёх- или четырёхполюсными и имеют следующие конструктивные узлы: главной контактной системы, дугогасительной системы, привода, расцепляющего устройства, расцепителей и вспомогательных контактов.
Контактная система может быть трёхступенчатой (с главными, промежуточными и дугогасительными контактами), двухступенчатой (с главными и дугогасительными контактами) и при использовании металлокерамики одноступенчатой. Дугогасительная система может состоять из камер с узкими щелями или из камер с дугогасительными решётками. Комбинированные дугогасительные устройства — щелевые камеры в сочетании с дугогасительной решеткой применяют для гашения дуги при больших токах.
Особенности работы автоматов защиты сети
К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.
Токи, которые могут представлять опасность для сети, подразделяются на два вида:
- Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
- Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.
Устройство и принцип работы автоматического выключателя – на видео:
https://youtube.com/watch?v=9bTw3wtgOWY
Токи перегрузки
Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии. В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму. Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.
За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.
Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.
Токи короткого замыкания
Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание. За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником. Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.
Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?
На видео про селективность автоматических выключателей:
Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике. Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже. Они наиболее чувствительны и используются для защиты высокоточных аппаратов.
Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.
Параметры технических особенностей
Подробная информация о технических особенностях выбранного типа изделия указывается в большинстве случаев в линейке, расположенной непосредственно под наименованием фирмы. Она находится в месте, где устанавливается щитковый выключатель.
Главной задачей автоматических выключателей становится способность отключения в автоматическом режиме при нарушении нормального хода и уровня подачи тока и действия электроцепи. Это необходимо для успешного контроля стабильной работы, препятствующей поломкам и нарушениям работоспособности электрических приборов, устройств и оборудования на производстве и в быту. Такие параметры указываются на любых типах автоматических выключателей вне зависимости от особенностей эксплуатации в зависимости от типа расцепителей.
Выбор автоматического выключателя по типу характеристики.
Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.

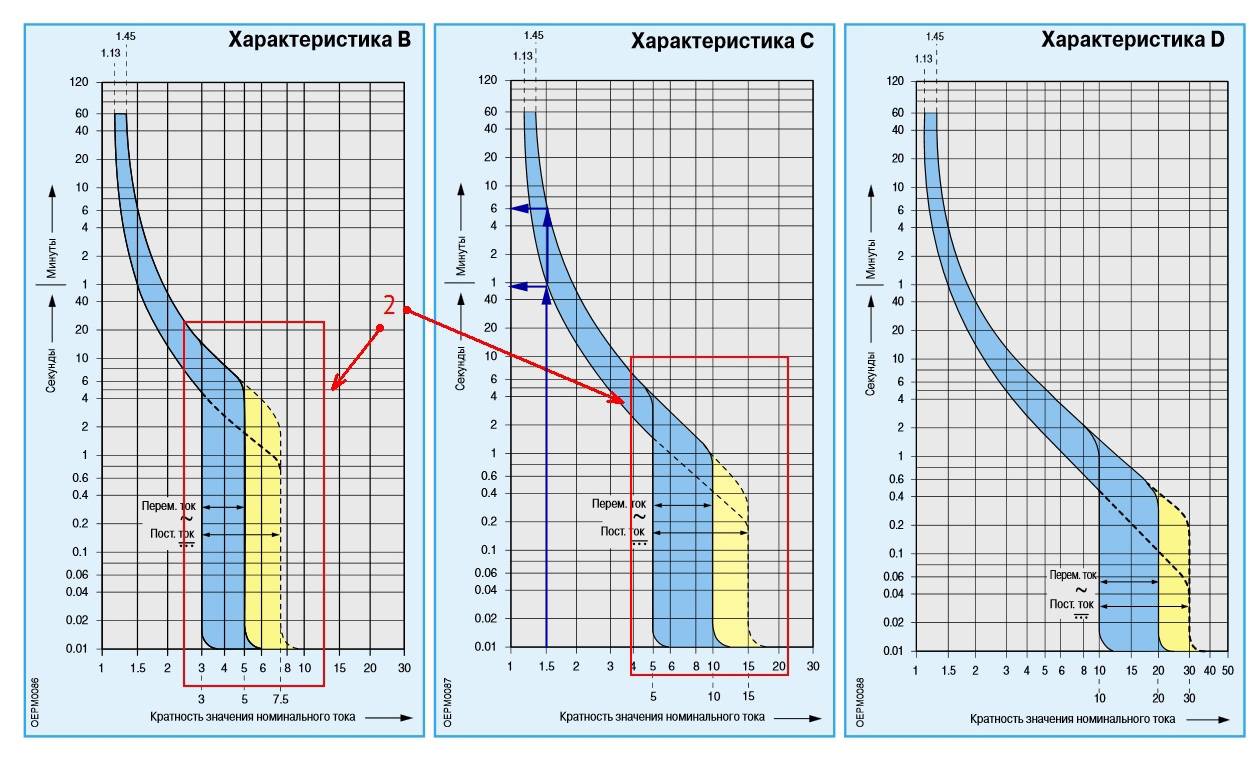

Время токовые характеристики автоматических выключателей B C D
Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:
- B — от 3 до 5 ×In;
- C — от 5 до 10 ×In;
- D — от 10 до 20 ×In.
In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:
- Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
- Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
- Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.
Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.
Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.
Селективность автоматических выключателей.
Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:
Как правило, селективность реализуется двумя способами:
Как правило, селективность реализуется двумя способами:
Как правило, селективность реализуется двумя способами:
- Выбор номинального тока автоматического выключателя;
- выбор характеристики автоматического выключателя;
Характеристики автоматических выключателей
Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.
Выбор автоматического выключателя по количеству полюсов.
Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:
Для сети 230 В:
- Однополюсные;
- двухполюсные.
Для сети 400 В (380В):
- Трёхполюсные;
- четырёхполюсные.
Выбор автоматических выключателей по количеству полюсов
С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.
Выбор автоматического выключателя по производителю.
Выбор автоматического выключателя по производителю
Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:
- ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
- Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
- Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.
А вот автоматические выключатели среднего ценового сегмента:
- Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
- Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.
В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.
- Мы в TELEGRAM;
- Мы в Instagram;
- Мы на YouTube;
Как рассчитать номинал автоматического выключателя?
Допустим, что мы учли все вышесказанное и подобрали новый кабель, соответствующий современным требованиям и имеющий нужное сечение. Теперь электропроводка гарантированно выдержит нагрузку от включенных бытовых приборов, даже если их достаточно много. Теперь переходим непосредственно к выбору автоматического выключателя по номиналу тока. Вспоминаем школьный курс физики и определяем расчетный ток нагрузки, подставляя в формулу соответствующие значения: I=P/U.
Чтобы упростить выбор защитного автомата и избавить вас от необходимости браться за калькулятор, приведем таблицу, в которой указаны номиналы АВ, которые включаются в однофазные и трехфазные сети, и соответствующие им мощности суммарной нагрузки.
Эта таблица позволит легко определить, сколько киловатт нагрузки какому номинальному току защитного устройства соответствуют. Как мы видим, автомату 25 Ампер в сети с однофазным подключением и напряжением 220 В соответствует мощность 5,5 кВт, для АВ на 32 Ампера в аналогичной сети – 7,0 кВт (в таблице это значение выделено красным цветом). В то же время для электрической сети с трехфазным подключением «треугольник» и номинальным напряжением 380 В автомату на 10 Ампер соответствует мощность суммарной нагрузки 11,4 кВт.
Наглядно про подбор автоматических выключателей на видео:
Особенности работы автоматов защиты сети
К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.
Токи, которые могут представлять опасность для сети, подразделяются на два вида:
- Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
- Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.
Номинальный ток (In)
Это – максимальная величина тока, который автоматический выключатель, снабженный специальным отключающим реле максимального тока, может проводить бесконечно долго при температуре окружающей среды, оговоренной изготовителем, без превышения установленных значений максимальной температуры токоведущих частей.
Пример
Автоматический выключатель с номинальным током In = 125 А при температуре окружающей среды 40 °C, оснащенный отключающим реле максимального тока, откалиброванного соответствующим образом (настроенным на ток 125 А). Этот же автоматический выключатель может использоваться при более высоких температурах окружающей среды, но за счет занижения номинальных параметров. Например, при окружающей температуре 50 °C этот выключатель сможет проводить бесконечно долго 117 А, а при 60 °C – лишь 109 А при соблюдении установленных требований по допустимой температуре.
Уменьшение номинального тока автоматического выключателя производится путем уменьшения уставки его теплового реле. Использование электронного расцепителя, который может работать при высоких температурах, обеспечивают возможность эксплуатации автоматических выключателей (с пониженными уставками по току) при окружающей температуре 60 °С или даже 70 °С.
Примечание:
в автоматических выключателях, соответствующих стандарту МЭК 60947-2, ток In равен обычно Iu для всего распределительного устройства, где Iu обозначает номинальный длительный ток.
Автоматы с нерегулируемыми и регулируемыми расцепителями.
Токовая уставка расцепителя автомата 0,4 кВ обозначается как Ir и для некоторых устройств может изменяться в достаточно широких пределах по отношению к номинальному току автомата. Например, для термомагнитных расцепителей этот диапазон обычно равен (0,7-1)*In, для современных электронных — (0,4-1)*In. Это и есть автоматы с “расцепителем с регулируемой характеристикой”
На Рис. 1 представлена времятоковая характеристика такого автомата — Compact NSX с расцепителем TM-D.
Рис.1 Характеристика срабатывания расцепителя TM-D и его контрольные токи. (из каталога Compact NSX 100-630 А, Schneider Electric)
Весь график на Рис.1 построен в относительных единицах тока Ir, о чем свидетельствует надпись внизу. То есть сначала вы выбираете Ir в долях от In и после уже смотрите характеристику отключения расцепителя на Рис.1 в долях Ir.
На Рис.1 есть три характерных точки для теплового расцепителя (это наша защита от перегрузки кабеля согласно ПУЭ 3.1.11):
- Это сам номинальный ток расцепителя Ir;
- Ток гарантированного нерасцепления Int, равный 1,05*Ir;
- Ток гарантированного расцепления It (он же ток трогания расцепителя), равный 1,2*Ir.
Искомый проверочный ток для защиты от перегрузки кабеля согласно ПУЭ 3.1.11 — это ток трогания It, т.е. ток при котором расцепитель гарантированно отключит выключатель в течении контрольного времени. Запомним это результат.
Теперь приведем пример автомата с “расцепителем с нерегулируемой характеристикой”. Для этого подойдет обычный модульный автомат iC60 и его времятоковая характеристика при контрольной температуре (30 гр.С). Характеристика отключения (B,C,D) может быть любая — она нас сейчас не интересует.
У такого автомата ток номинальный ток расцепителя равен номинальному току автомата, Ir=In.Тогда согласно характеристики на Рис.2 получим те же три точки, характерные для любого расцепителя:
- Номинальный ток расцепителя Ir;
- Ток гарантированного нерасцепления Int, равный 1,13*Ir;
- Ток гарантированного расцепления It (он же ток трогания расцепителя), равный 1,45*Ir.
Но в этом случае, согласно тому же пункту ПУЭ, проверочным током будем именно номинальный ток расцепителя Ir, а не It. То есть ток, который отличается на 45% от того, что использовался бы при регулируемом расцепителе! Можете еще раз прочитать определение в п.3.1.11. и убедиться самостоятельно.
Внимание вопрос: если физический смысл характеристик обоих типов расцепителей абсолютно одинаковый, то почему есть разница в методиках их проверки по условиям защиты от перегрузки? Как возможность регулирования Ir может влиять на контрольный ток проверки? И вообще, какого черта?
Первый раз, когда я это увидел, я подумал, что у меня поехала крыша и мне пора заканчивать с расчетами уставок. Потому, что согласно этому пункту получалось, что я ничего не понимаю в этом деле. Потом я решил докопаться до сути вопроса и узнать, кто же разлучил этих братьев-расцепителей. Я начал рыть в этих ваших интернетах всю доступную информацию. Шли годы… И вот наконец я обнаружил первоисточник. Устраивайтесь поудобнее, сейчас будет развязка
Какие обозначения размещаются на корпусе
Маркировка, наносимая на корпус каждого устройства, включает набор цифр, схем, букв, специальные символы. Разметка выполняется нестираемой краской и находится на видимой части. Это требуется для доступности при работе после установки на распределительном щитке с подключенными проводами.
Модель автоматического выключателя
Важно! Для проверки маркировки снимать устройства с дин-рейка и отключать не потребуется. Каждый завод-изготовитель использует собственные обозначения
Большая часть специалистов в работе сталкивается с видом расположения знаков на бытовых модульных автоматах, понять которые помогает расшифровка символов и знаков
Каждый завод-изготовитель использует собственные обозначения. Большая часть специалистов в работе сталкивается с видом расположения знаков на бытовых модульных автоматах, понять которые помогает расшифровка символов и знаков.
Вне зависимости от компании, где было изготовлено устройство, на корпус наносятся единые данные:
- наименование производителя, наносимое на самом верху;
- указание модели (серия) с написанием букв и цифр серии устройства в соответствии с данными завода-производителя;
- номинальный ток, характеристика отключения, обозначаемая буквой латинского алфавита «В», «С», «D», «K», «Z»;
- данные о номинальном напряжении, показывающего максимальное значение проходящего через автомат без выключения при температуре окружающей среды 30 °С, при котором формируется своеобразный щит для повышенной нагрузки;
- показатели номинальной отключающей способности, которой обладает каждый электроавтомат;
- параметры класса токоограничения автоматического выключателя;
- панель информации о коммутационной схеме.
Порядок обозначений на наружной панели устройстваОбратите внимание! Параметры производители указывают в обязательном порядке. В общем списке есть некоторые показатели, учет данных маркировки которых является особенно значимым для бесперебойной эксплуатации
Количество полюсов автомата. Последовательное и параллельное соединение полюсов и автоматов
У автомата может быть от 1 до 4 полюсов. Каждый полюс имеет свой как тепловой, так и электромагнитный расцепитель. При срабатывании одного из них отключаются одновременно все полюса. Включить также можно только все полюса вместе одной общей рукояткой. Существует еще одна разновидность автоматов — так называемые 1p+n. Этот автомат синхронно коммутирует 2 провода: фазный и нулевой, но расцепитель в нем один — только на фазном контакте. При срабатывании расцепителя оба контакта размыкаются. Несмотря на то, что через такой автомат проходит 2 провода, он не считается двухполюсным.
Можно ли соединять полюса параллельно или последовательно? Можно. Но для этого нужно иметь веские причины. Например, при отключении индуктивной нагрузки или просто в случаях перегрузки или короткого замыкания — то есть тогда, когда приходится разрывать большой ток, возникает электрическая дуга. Для ее разрыва имеются дугогасительные камеры, но все равно это не проходит бесследно — контакты могут подгорать, может появляться копоть. Если мы соединим полюса последовательно, то дуга разделится между ними, она будет быстрее погашена, износ контактов будет меньше. К недостаткам данного способа можно отнести повышенные потери — все-таки какое-то падение напряжения на контатках есть, и чем выше ток, тем больше на них теряется мощности (обычно несколько ватт на токах 10-100А, обычно изготовитель включает данную информацию в паспорт). Параллельное соединение полюсов обычно применяют тогда, когда нет автомата нужного номинала, но есть автомат меньшего номинала, но с «лишними» полюсами. При этом обычно, для подсчета суммарного номинального тока, рекомендуют для 2-х параллельных полюсов умножать номинальный ток одного полюса на 1.6, для 3-х — на 2.2, для 4-х — на 2.8. Возможно, в некоторых аварийных случаях это выход из положения, но при первой же возможности нужно заменить такой суррогат на автомат нужного номинала.
Еще сложней дело обстоит при параллельном и последовательном соединении автоматов. Конечно, можно придумать ситуацию и как-то даже обосновать параллельное соединение двух или нескольких автоматов, но я бы не советовал даже рассматривать такой вариант. Как распределятся токи, что будет после отключения одного из автоматов — все это сомнительно и трудно предсказуемо. Последовательно включать автоматы более разумно. Например, это можно рассматривать как повышение надежности защиты: в случае неисправности одного из автоматов другой его подстрахует. Но обычно так не делают, а в качестве страховки рассматривается групповой автомат. К тому же сам автоматический выключатель потребляет некоторое количество электроэнергии, поэтому дополнительный автомат — это еще и дополнительные потери.
Устройство автоматических выключателей. Виды расцепителей.
1) механический – для ручного включения и выключения,
2) электромагнитный (соленоидный) – для отключения токов короткого замыкания,
3) тепловой для защиты от перегрузок.
Характеристика теплового и электромагнитного расцепителей и является характеристикой автоматического выключателя, которая обозначается латинской буквой на корпусе перед числом, обозначающим токовый номинал аппарата.
Характеристика автоматических выключателей означает:
а) диапазон срабатывания защиты от перегрузок, обусловленный параметрами встроенной биметаллической пластины, изгибающейся и разрывающей цепь при протекающем через нее большом электрическом токе. Точная настройка достигается за счет регулировочного винта, поджимающего эту самую пластину;
б) диапазон срабатывания максимально-токовой защиты, обусловленный параметрами встроенного соленоида.
Характеристики срабатывания защитных автоматических выключателей
Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.
В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.
Автоматы типа МА
Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.
Приборы класса А
Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.
Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.
Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.
Защитные устройства класса B
Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.
Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.
Автоматы категории C
Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.
Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.
Автоматические выключатели категории Д
Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.
Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.
Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.
Защитные устройства категории K и Z
Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.
Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.
Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.
Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.
Наглядно про категории автоматов на видео:
