Как сделать ленточно-шлифовальный станок
Многие домашние мастера и профессионалы задаются вопросом, как изготовить шлифовальный станок своими руками. Причина возникновения такого вопроса достаточно проста: высокая стоимость серийного шлифовального оборудования, окупить которое при нерегулярном использовании не всем под силу. Для того чтобы сделать такое оборудование, понадобится несколько основных составляющих: электродвигатель, катки и надежная станина. Естественно, не будут лишними чертежи такого устройства или его фото. Также в конце статьи можно посмотреть ролики по сборке ленточного станка своими силами.
Двигатель для ленточного шлифовального оборудования найти несложно, его можно снять с отслужившей свой срок стиральной машинки. Станину придется сделать самостоятельно, для этого можно использовать лист металла с размерами 500х180х20 мм. Одну сторону станины следует обрезать очень ровно, так как к ней необходимо будет крепить площадку, на которой будет смонтирован электродвигатель. Площадку для электродвигателя также следует сделать из листа металла с размерами 180х160х10 мм. Такую площадку нужно закрепить к станине очень надежно при помощи нескольких болтов.
Еще один вариант исполнения станины
Эффективность ленточного шлифовального станка напрямую зависит от характеристики электродвигателя, который на нем установлен. Если вы собрались сделать шлифовальный станок своими руками, то вам вполне подойдет электродвигатель с мощностью 2,5–3 кВт, развивающий порядка 1500 оборотов в минуту. Для того чтобы при использовании такого двигателя шлифовальная лента перемещалась со скоростью 20 м/с, барабаны должны иметь диаметр порядка 200 мм. Что удобно, если подобрать двигатель с такими характеристиками, то вам не потребуется делать редуктор для своего шлифовального станка.
Ведущий вал соединяется с валом электродвигателя напрямую, а второй — ведомый — должен свободно вращаться на оси, которую устанавливают в подшипниковые узлы. Чтобы абразивная лента более плавно касалась поверхности обрабатываемой детали, участок станины, на котором устанавливается ведомый вал, следует выполнить с небольшим скосом.
Сделать валы для ленточного шлифовального станка с минимальными финансовыми затратами можно из плиты ДСП. Просто нарезаете из такой плиты квадратные заготовки размером 200х200 мм, сверлите в них центральные отверстия и пакетом с суммарной толщиной 240 мм насаживаете их на ось. После этого вам останется только проточить полученный пакет и сделать из него круглый вал с диаметром порядка 200 мм.
Чертежи и подробный разбор некоторых деталей станка, выполненного из дерева.
Ленточно-шлифовальный станок из дерева (нажмите, чтобы увеличить)
Механизм регулировки наклона стола
Блок пластины
Натяжитель ленты
грубой работы
Материалы и инструменты, которые использовались автором:
Список материалов:
– дрель;- фанера;- наждачная бумага;- суперклей;- саморезы;- два резьбовых стержня и гайки;- стальной уголок;- листовая сталь;- болты с гайками для натяжителя;- винтики;- столярный клей.
Список инструментов:
– маркер;- линейка;- лобзик;- шлифовальный станок (любой);- дрель;- шуруповерт;- коронка для дрели;- подшипники (4 штуки).
Процесс изготовления самоделки :
Шаг первый. Изготовление рамы
В качестве рамы автор использовал фанеру, нужно вырезать две стойки, автор придает им аккуратный вид, используя дисковый шлифовальный станок. С одной стороны стоек есть прорези, они будут нужны для того, чтобы регулировать положение ведомого ролика. А на другом конце стоек сверлится отверстие, и рассверливаются пазы для установки в них подшипников.
Стойки нужно прикрутить к основе, в качестве которой может выступать фанера или доска. Крепим стойки, используя стальные уголки и саморезы.

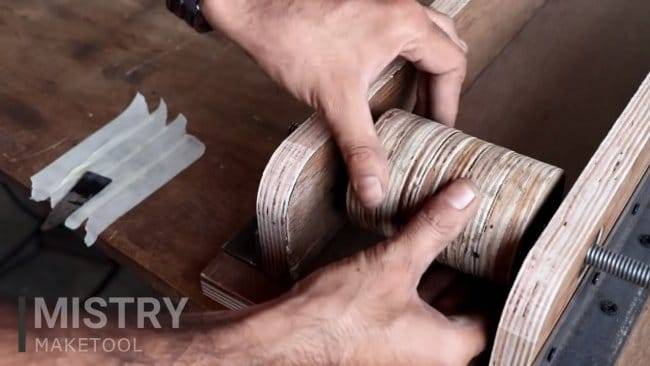

Шаг второй. Установка ведущего ролика
шлифовальной машины
Шаг третий. Ведомый ролик
Шаг четвертый. Рабочая плоскость
Шаг пятый. Кронштейн для дрели
деревянный брус
Шаг шестой. Шлифовальная лента и тестирование
Вот и все, удачи и творческих вдохновений, если надумаете повторить. Не забывайте делиться своими самоделками с нами!
Принципиальная схема конструкции гриндера и принцип его работы
Прежде, чем приступать к подбору материала и комплектующих, важно понять принцип работы устройства. Важно! Некоторые детали гриндера придется приобрести в готовом виде
Возможно, обратиться к услугам токаря
Важно! Некоторые детали гриндера придется приобрести в готовом виде. Возможно, обратиться к услугам токаря
В конструкции гриндера с механической стороны ничего сложного нет
Важно определить мощность агрегата и найти комплектующие. По сути, главным элементом конструкции выступает мотор и привод, подающий вращающий момент на ролики, вращающие ленту
Все элементы можно сделать как из металла, так и из фанеры, или даже пластика. На фото изображён чертёж гриндера с размерами.
Разберём принцип работы гриндера. С помощью мотора в действие приводится группа роликов, один из которых главный, или ведущий, другие – второстепенные. После включения прибора, начинается двигаться шлифовальная лента. С помощью регуляторов можно сместить положение роликов, что позволяет регулировать глубину натяжения и шлифовки и также его угол.
Итак, основными элементами гриндера являются:
- Основание.
- Электродвигатель.
- Прямой ролик со шкивом.
- Натяжные ролики.
- Абразивная лента.
- Стойка.
Кроме того, в конструкцию входят поворотный прижимной механизм.
Агрегат, как мы уже говорили может быть, как ручным, так и стационарным. В конструкцию стационарного прибора входят такие элементы, как поворотный столик, с зажимами, который обычно устанавливается на верстак или стационарную раму. Столик может менять угол наклона, поворачиваться вдоль своей оси, а в некоторых моделях – перпендикулярно. Мотор приводится в движение либо ножным приводом, либо приводным мотором, который крепится непосредственно к инструменту на каркас. В качестве «сердца» гриндера могут выступит отслужившие своё старая дрель, болгарка, двигатель от стиральной машины. Главное – обеспечить необходимые обороты, которые позволят обрабатывать именно те поверхности, которые вам необходимы.
Интересный факт! Мощность станка зависит от конструкции ленточного механизма и объема заготовок, которые вы планируете обрабатывать. Чем длиннее шлифовальная лента, тем сильнее мотор нужно устанавливать.
Понятно, что с течением времени сила натяжения ленты может ослабевать, для этого предусмотрены варианты регулировки системы натяжения. Это может быть пружинный фиксатор, а в некоторых случаях регулировать высоту и угол расположения роликов относительно друг друга поможет обычный болт.
Важно! Ролики в гриндере необходимо устанавливать строго вертикально относительно друг друга. Любое изменение положения роликов может привести к разрыву ленты
При продумывании конструкции заранее определите, каким образом будет происходить очищение рабочей зоны от пыли и защита глаз. Обычно используют откидное стекло из акрила, либо стационарный пылесос. Вы можете подглядеть конструкцию этой части оборудования у промышленных гриндеров.
Совет! Прежде чем определиться с размерами ленты и шириной роликов, прикиньте для себя, какие поверхности вы планируете обрабатывать, их габариты и объёмы работ.
Как мы уже замечали выше, вопрос выбора ленты для гриндера, один из важнейших. От этого будет зависеть скорость и качество обработки поверхностей. Общеизвестно, что шлифовальные ленты для гриндера различаются по своей длине, ширине и степени жёсткости (зернистости). Чаще всего в станках подобного типа используются следующие размеры лент: 610, 915, 1230, 1600, 1830 мм по длине, по ширине всего два варианта −50 и 100 мм, однако, опытные мастера могут вырезать ленту любой ширины.
Важные правила выбора ленты для гриндера:
- нижнее полотно обязательно должно быть эластично по своей структуре. Тканевая основа лучше выдерживает поверхностное натяжение.
- должна выдерживать предельные угловые скорости − не менее 1500 об/мин,
- абразивное покрытие должно быть качественным. Подбирается под материал,
- натяжение на разрыв должно составлять – не менее 15%,
- лента должна быть устойчива к возможному нагреву, что часто возникает при длительной работе.
Подробнее об устройстве гриндера можно посмотреть в этом видео:
Диск или лента? И привод
Разновидностей шлифовальных станков в промышленности применяется едва ли не больше, чем токарных. Известный всем умельцам наждак – мотор с парой шлифовальных кругов (или одним кругом) – это тоже гриндер. Для себя в домашних условиях имеет смысл делать или дисковый торцевой (тарелочный), или ленточный гриндер. В первом абразив нанесен на вращающийся жесткий диск; во втором – на эластичную ленту, обегающую систему шкивов и роликов. Дисковый более подойдет для шлифовки простых деревянных деталей и грубой или средней чистоты – металлических. На ленточном гриндере возможно производить также точную и чистую доводку профилированных деталей сложной формы, в т.ч. крупногабаритных, см. далее.
Дисковый гриндер очень просто получается из того самого наждака или подходящего по мощности мотора, см. ниже. Нужно заказать переходник с вала электродвигателя под хвостовик тарельчатого шлифовального круга на металлической основе. Или под зажимной патрон, тогда на том же моторе можно будет соорудить мини токарный станок, см. рис.:
Самодельный дисковый гриндер
«Тарелка» подойдет изношенная: на обрез ее борта наклеивают диск из тонкого (4-6 мм) волокнистого пластика, а на него – абразив. Как сделать торцевой гриндер, см. след. ролик.
Видео: самодельный торцевой гриндер
Разница между дисковым и ленточным гриндером не только в возможностях использования. Если взять обычные домашние поделки, то для дискового гриндера хватит мощности привода в 250-300 Вт на валу. Для мелких деревянных деталей – и 150-170 Вт. Это мотор от старой стиральной машины, прямая (обычная) дрель или шуруповерт. А вот для ленточного гриндера понадобится движок от 450-500 Вт: трехфазный с батареями пусковых и рабочих конденсаторов. Если предполагается обрабатывать крупногабарит, то мощность мотора – от 1-1,2 кВт. Причем батареи конденсаторов для того и другого обойдутся ненамного дешевле самого движка.
Дрель или шуруповерт как привод гриндера удобны и тем, что позволяют оперативно менять скорость движения абразива (см. далее) штатным регулятором частоты вращения. Нужно только, во-первых, сделать для дрели держатель, жестко фиксирующий инструмент. Во-вторых, упругую переходную муфту с дрели на хвостовик диска, т.к. добиться их точной центровки без специального оборудования сложно, а биение сведет на нет точность обработки и может повредить инструмент-привод.
Чертежи держателя дрели для использования ее как привода домашнего металлорежущего станка даны слева на рис.:
Чертежи держателя дрели для привода гриндера (шлифовального станка)
Поскольку ударные и нерегулярные знакопеременные нагрузки на привод в гриндере на порядок ниже, чем, скажем, в токарном станке, держатель дрели для него возможно сделать из твердого дерева, фанеры, ДСП, МДФ, справа на рис. Диаметр крепежного (большого) отверстия – по шейке дрели. Дрель весьма желательно использовать без ударного механизма и со стальной обечайкой на шейке (под установку передней рукоятки).
Муфта
Для переходной муфты понадобится отрезок стального прута (не обязательно точеный) того же диаметра, что и хвостовик приводного вала гриндера, и отрезок армированного ПВХ шланга (садового поливного) с просветом таким, чтобы туго натягивался на прут и хвостовик. Длина «свободного» шланга (между торцами прута и хвостовика в нем) – 3-5 см. Длина выступающей части прута должна быть достаточна для надежного зажима в патроне дрели. После сборки муфты на месте шланг на хвостовике и пруте туго затягивается хомутами; можно проволочными. Такая муфта полностью парирует расцентровку привода и ведомого вала до 1-1,5 мм.
Станки для изготовления и заточки ножей
Если в древности процесс создания ножа занимал длительное время, то сейчас благодаря техническому прогрессу и автоматизации всё происходит в сотни раз быстрее. Раньше человек вынужден был всё делать вручную: от выливания заготовки до заточки и полировки.
Сейчас же с применением различных станков, готового металла с необходимыми характеристиками, держателями и инструментами мастеру не требуется прилагать много усилий.
Сделать нож своими руками можно как для себя, так и для продажи. В любом случае необходимо обзавестись рядом оборудования, чтобы максимально увеличить продуктивность производства:
- болгарка с дисками;
- дрель или шуруповёрт;
- точильный станок;
- гравер с разными насадками;
- гриндер (шлифовальный станок);
- электрический лобзик;
- ленточная пила.
Этот список могут дополнять менее необходимые станки (без них можно обойтись), держатели, которые на отдельных этапах помогут ускорить процесс. Если необходимо создать нож более сложной, необычной дизайнерской конструкции понадобятся ещё другие приспособления, так как стандартным набором не обойтись.
Отдельное внимание хотелось бы уделить такому важному аппарату для ножеделов, как гриндер. Именно с его помощью в домашних условиях можно изготавливать ножи ничуть не хуже магазинных. Он поможет придать холодному оружию можно вид заводского
Он поможет придать холодному оружию можно вид заводского
Он поможет придать холодному оружию можно вид заводского.
Устройство поворотного стола
Поворотное приспособление для гриндера – скорее роскошь, но приятная. Такая система сильно расширить функционал станка и облегчит работы со сложными деталями. Цель такого поворотного механизма – сменит ось рабочей поверхности, проще говоря плоскость, на которой идёт заточка. Очень часто можно найти вот такой, не совсем простой для исполнения, но понятный механизм поворотного стола.
Поворотные станины или столы для гриндера во многих самодельных моделях не используются, это прерогатива профессиональных станков, созданных для решения нескольких задач
Как мы уже замечали – профессиональный шлифовальный станок – удовольствие не из дешёвых. Однако, если вы профессионально хотите заниматься предоставлением услуг, связанных с использованием механизмов, то вам придется рассмотреть готовые варианты станков. Такие решения достаточно универсальны и при должном терпении и сноровке могут окупить себя. Рассмотрим коротко некоторые модели, которые популярны в настоящее время. Цены на профессиональные и полупрофессиональные агрегаты варьируются в пределах от 45 000 рублей до 130 000 рублей.
Гриндер «Левша»
Характеристики: двигатель – 1,5 кВт, длина ленты – 1250 мм (до 1600 мм); модель интересна своей возможностью использования дополнительной оснастки (колесо, контуровка), которая идёт в комплекте.
Гриндер-точило «Кратон» BG 14-05
Характеристики: аппарат используется для заточки металлических инструментов и деревянных деталей; потребляемая мощность – 2 кВт, движение шлифполотна – 14 м/с; диаметр диска – 150 мм; ширина ленты – 50 мм; особенности: жёсткое литое основание, регулируемые упоры и защитный экран.
Станок шлифовальный ЗУБР ЗШС-330
Характеристики:тип станка — тарельчато-ленточный; круг – 125 мм; обороты – 2950 об/мин; размер ленты 762×25 мм; мощность — 330 Вт; скорость ленты – 810 м/мин.
Точило METABO BS 175
Характеристики: тип точила — со шлиф. лентой; круг — 175×25×32 мм; диаметр круга — 175 мм; толщина круга — 25 мм; посадочный диаметр -32 мм; обороты – 2980 об/мин; мощность — 500 Вт.
Гриндер GRIT GIS 150
Характеристики: номинальная потребляемая мощность — 4 кВт; напряжение/тип тока при 50 Гц — 3×400 В(3~); напряжение/тип тока при 60 Гц — 3×440 В(3~); обороты холостого хода при 50 Гц — 3 000 об/мин; обороты холостого хода при 60 Гц — 3450 об/мин; размеры ленты — 150×2000 мм; вес — 93 кг.
А если всё же решились собрать гриндер самостоятельно, рекомендуем изучить несколько вариантов решений, в том числе и в открытых интернет-источниках. Дело в том, что многие придумки были созданы их изобретателями под конкретный вид работ, а значит для решения вашей задачи они могут не подойти. Многие детали гриндера можно купить уже в готовом виде. К примеру, ролики – можно приобрести по отдельности либо заказать у профессиональных мастеров. Не забывайте, что главная задача не столько возможность сэкономить на сборке того или иного агрегата, а упростить работу и сделать её максимально безопасной.
Конструирование самодельного ленточного шлифовального станка
Устройство шлифовального станка.
Главные части станка следующие:
- Мотор или двигатель с приводом, работающий на электричестве.
Привод лучше устанавливать рядом с ведущим роликом главного диаметра. - Основание или станина.
Часто фиксируется прямо на полу, иногда эта штука ездит на колесиках – это как вам удобнее и нужнее. - Два натяжных катка – ведущий и ведомый.
Делать из металла или очень прочной древесины с тонким слоем прокладочной резины для предупреждения проскакивания ленты на роли или барабан. - Пружина и рычаг для системы натяжки ленты.
Пружина прижимная, а рычаг крепится к основанию и ведомому катку. - Основание для размещения мотора с приводом.
- Для ленты с абразивом нужно использовать бумагу или ткань.
Ее ширина может быть самой разной – в диапазоне от 5-ти до 30-ти см. Уровень зернистости – от 80-ти. - Металлические трубы толщиной от 2-х мм и больше.
- Металлические уголки в соответствии с размерами станка.
- Специальная магнитная подставка для металлических деталей.
- Направляющие типа рельсовых.
https://www.youtube.com/watch?v=GwylmVI7PG8
Схема устройства шлифовального станка.
Этапы работы:
- Делаем каркас основания или станины.
— режем уголки по размерам станины;
— свариваем каркас и уголки;
— фиксируем внизу рамы плиту из ДСП для снижения вибрации при работе. - Мастерим рабочую поверхность.
— вырезаем по размеру стальной лист и привариваем его прямо к основанию;
— привариваем рельсовые направляющие к верхней части каркаса;
— делаем каретку из уголков с колесиками для передвижения по направляющим станины;
— с обеих сторон рабочей поверхности монтируем и фиксируем опоры из подшипников;
— фиксируем винт с ручкой на каретке; - Фиксируем электрический двигатель систему подъема рабочей зоны.
- Закрепляем опоры передач.
- Устанавливаем ленту с абразивным покрытием.
— отрезаем ленту с запасом в несколько сантиметров под углом в 45°;
— склеиваем ее внахлест с промазкой клеем стороны со смытым водой абразивом;
— сушим место склеивания феном; - Готовимся к тестовому пуску станка.
— обрабатываем все детали станка машинным маслом;
— подводим электрическое питание;
— делаем пробным запуск.
Изготовление дискового шлифовального станка
Дисковый станок считается самым простым в изготовлении. Принцип его работы напоминает обыкновенный электрический наждак. Сборка шлифовального станка представлена инструкцией с пошаговым фото:
Силовой установкой станка выступает трехфазный электродвигатель. Такой выбор не случаен, так как перемена фазы при подключении позволяет организовать реверс. К сети 220 В мотор можно подключить через конденсаторы.
Рабочий диск выпиливают из фанеры толщиной 1,5 см. Две одинаковые заготовки склеивают между собой. В итоге получается диск толщиной 3 см. Строго по центру сверлят отверстие, диаметр которого равен толщине вала электромотора.
Для сборки станины лучше использовать обрезную доску, а направляющие и рабочий стол выпиливают из фанеры толщиной 1,5 см. Дерево для изготовления станка лучше подойдет, чем металл. Древесина гасит вибрации мотора.
Рабочим диском можно шлифовать и даже затачивать
Важно правильно подобрать абразивные материалы. Они должны быть на липучке и соответствовать своему назначению
Если нужно шлифовать изделие из камня или гранита, на рабочий диск наклеивают алмазный круг «Черепашка».
Чтобы отшлифовать деревянную заготовку, на рабочий диск приклеивают круг из наждачной бумаги.
Аналогичные круги на липучке есть по металлу. На таком диске можно затачивать ножи, топоры и другой инструмент.
При конструировании дискового шлифовального станка важно позаботиться о безопасности. Сверху вращающийся рабочий диск закрывают защитной аркой
На рабочем столе предусматривают регулирующуюся пятку, служащую упором для обрабатываемой детали.
Столешницу станка не стоит вскрывать лаком или красить. Со временем неравномерно стершееся покрытие создаст трудности перемещения обрабатываемой заготовки.
Поворотный столик и гриндер
Поворотный столик и гриндер — это два полезных инструмента для рукоделия и мастерства, которые могут значительно облегчить вашу работу и повысить точность и качество результатов. Такой проект подойдет как для опытных мастеров, так и для новичков, желающих расширить свой арсенал инструментов.
Список материалов:
- Кусок дерева размером примерно 30×30 см
- Вращающийся подшипник или шариковый подшипник
- Болт, гайка и шайба
- Дрель с бурами разных диаметров
- Полотно для ножовки
- Лист пластикового или металлического материала
- Винты и гаечные ключи
- Электродрель
- Паяльник и припой (опционально)
- Комплект для сборки гриндера (электродвигатель, ротор, острые ножи и защитный кожух)
Подготовьте рабочую поверхность и все необходимые инструменты и материалы. Используя полотно для ножовки, вырежьте квадратный или круглый кусок дерева нужного размера. Он будет основой столика. На центре основы установите вращающийся подшипник или шариковый подшипник. Закрепите его при помощи болта, гайки и шайбы. Это позволит столику вращаться плавно и легко.
На другом конце основы при помощи дрели с бурами разных диаметров сделайте отверстия для крепления гриндера. Используйте диаметр, соответствующий вашему гриндеру. Установите гриндер на основу, используя винты и гаечные ключи. Убедитесь, что он крепко закреплен и не смещается при работе. Если вы хотите добавить дополнительную функциональность, можете прикрепить лист пластикового или металлического материала на основе столика. Это создаст плавную поверхность для размещения материалов или инструментов.
Подключите электродрель к гриндеру, следуя инструкциям производителя. При необходимости используйте паяльник и припой для надежного соединения. Проверьте работу поворотного столика и гриндера. Убедитесь, что столик вращается плавно, а гриндер функционирует без сбоев. По завершении использования инструментов, всегда отключайте их от источника питания и соблюдайте меры безопасности.
И еще вариант
Все ответственные детали гриндера – цельную ленту, шкивы с покрытием, исключающим ее проскальзывание, ролики – можно приобрести по отдельности. Обойдутся они не так уж дешево, но все-таки не в тысячи заграничных и не в десятки родных «косух». Остальные детали гриндера, либо плоские, либо из профтруб, изготавливаются с помощью обычной настольной сверлилки или дрели. Вот где можно заказать детали для гриндера:
- //www.cora.ru/products.asp?id=4091 – лента. Делают длины и ширины по желанию заказчика. Консультируют по абразивам и режимам обработки. Цены приемлемые. Срок доставки – вопросы к Руспочте.
- //www.equipment.rilkom.ru/01kmpt.htm – запчасти (комплектующие) к шлифовальным станкам. Есть все, цены божеские. Доставка – см. пред.
- //www.ridgid.spb.ru/goodscat/good/listAll/104434/ – то же, но иностранного производства. Цены дороже, доставка так же.
- //www.pk-m.ru/kolesa_i_roliki/privodnye_kolesa/ – приводные колеса. Можно найти подходящие для гриндера.
- //dyplex.by.ru/bader.html, //www.syndic.ru/index.php?option=com_content&task=view&id=36&Itemid=36 – запчасти для гриндеров. Ленты на заказ не делают – выбирайте по каталогу. Ролики без осей; оси продаются отдельно. Качество безупречное, но все очень дорого. Отправка – в течение 2-х недель до границы. Потом – таможня их, таможня наша, Руспочта. Итого ок. 2 мес. Может не дойти, если какой-то тамошний чинуша сочтет товар санкционным. В таком случае с возвратом проплаты проблем нет за полным отсутствием для рядового гражданина реальных возможностей получить таковую.
(
2
оценок, среднее: 5,00
из 5)

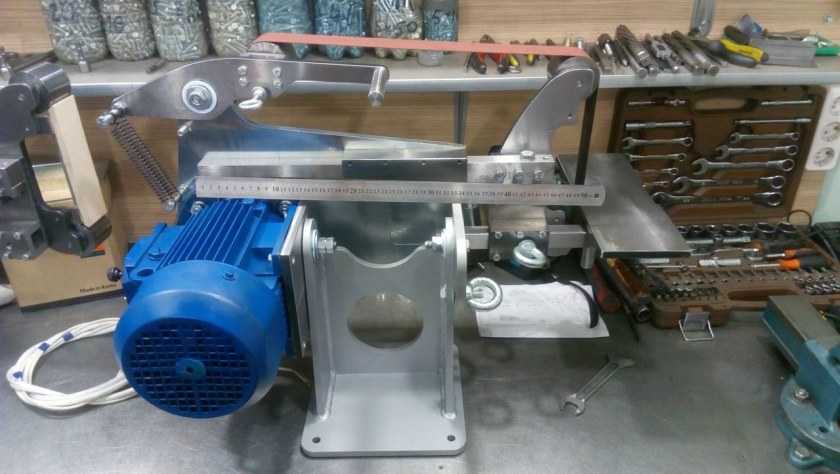

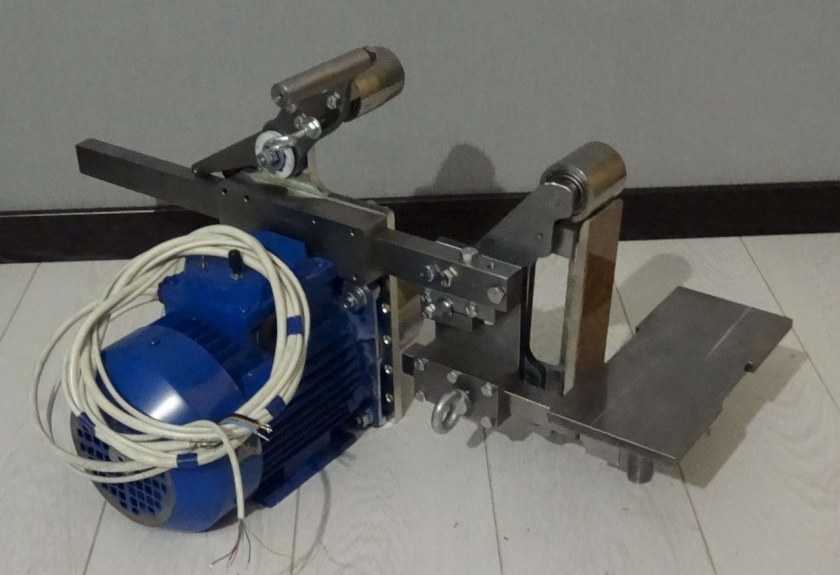

Всем привет. Предлагаю Вашему вниманию самодельный гриндер с двигателем от стиральной машины автомат.
Движок коллекторный, мощность 400Вт. Обороты регулируются для обработки различных материалов. В качестве регулятора использован самодельный блок, выполненный на Arduino .Приступим. Для основания был взят лист железа толщиной 7 мм. Размер пластины получился 250 на 300 мм. Из этого же куска вырезаем вертикальную стойку и привариваем как на картинке. Так же не забываем про косынку для придания жёсткости. Здесь особых размеров нет, так как всё делалось под конкретный двигатель. Вы тоже ориентируйтесь на то, что у Вас есть. А общую компоновку думаю поймёте. Так же был заказан приводной ролик диаметром 55 мм. Он установлен на вал двигателя и законтрён болтом м6.
обратной стороны
Теперь из разрезанного пополам швеллера изготовил кронштейн для прижимной площадки. В нём сделаны пазы для регулировки. К второму куску приварена сама прижимная площадка. Он прикручивается к первому обрезку на болтовое соединение для возможности отрегулировать положение площадки.
различного инструмента
различные материалы
Вот такой станочек помощник появился у меня в
Некоторых обывателей вводит в ступор слово гриндер, а между тем ничего необычного в этом слове нет. Гриндером называют своеобразный шлифовальный станок, который предназначен для более тонкой финишной зашлифовки какой-либо детали. В данной статье мы расскажем о том, как изготовить самодельный шлифовальный станок гриндер с двигателем от автоматической стиральной машины, надеемся, эта информация будет вам полезной.
Преимущества самодельного станка
Ленточный гриндер можно приобрести в любом магазине строительных товаров, однако собранный вручную станок имеет массу преимуществ для владельца:
- Минимальные затраты на работу и материалы.
- Возможность самостоятельно подготовить чертеж (или воспользоваться готовым проектом) с должными размерами, типом конструкции и принципом работы.
- Большинство расходных материалов имеется в хозяйстве каждого мастера, стоит лишь провести поиски в собственном сарае, кладовой, гараже.
- Недостающие элементы и аксессуары можно купить в магазине товаров для строительства (зажимы для крепления, направляющий и ведущий ролик, шлифовальная лента). Ролики для гриндера можно сделать и своими руками.
- Большая коллекция видео по сборке гриндера своими руками из подручных материалов.
Вниманию мастеров всегда представлены веб порталы с большим количеством пошаговых инструкций, как сделать гриндер своими руками, схемами и готовыми чертежами, практическими советами.
Из чего можно собрать станок
Самый главный вопрос для мастера – с чего начать работу. Конечно, с выбора материала. В качестве основного материала для привода может выступать:
- Двигатель от старой стиральной машинки.
- Мотор от дрели.
- Движок от болгарки. Гриндер из шлифмашинки, собранный своими руками, является практичным и удобным вариантом.
Не следует спешить и сдавать в утиль старые инструменты. Большинство из них (с «живым» движком могут пригодиться в хозяйстве). Перед началом работы следует внимательно осмотреть движок, освобожденный от корпуса и других деталей на предмет целостности, качества его работы, мощности.
Пошаговая сборка конструкции
Сборка шлифовального станка – это полноценные строительные работы, требующие от мастера концентрации внимания, подготовки чертежа, обработки деталей и определенного опыта.
Для работы следует подготовить рабочее место:
- Столешницу с достаточной площадью для проведения обработки деталей, сборки конструкции и проверки работы готового аппарата.
- Источник света (оптимально будет сочетание естественного и искусственного освещения).
- Средства защиты глаз и слизистых оболочек (металлическая стружка, пыль, антикоррозийные составы обладают прямым раздражающим действием, что требует дополнительной защиты лица и рук).
Готовое рабочее место – это залог успешной работы для мастера.
Подготовка чертежа для станка
Следующий шаг – это подготовка чертежа гриндера своими руками. При желании мастер может найти готовые план-проекты, которые на сегодняшний день находятся в свободном доступе. На самостоятельных схемах отображают следующие параметры:
- Размеры и вид целой конструкции в двух проекциях.
- Размеры и вид деталей (роликов, каркаса, на котором расположена шлифовальная лента, ложе для привода, расположение крепежей).
Как выбрать ленту
Моделей гриндера достаточно много, но наиболее популярный вариант – это ленточный станок. Выбирая шлифовальную ленту, следует ориентироваться на ряд критериев:
- Назначение шлифовального станка (обработка деревянных поверхностей разительно отличается от обработки металлических деталей, искусственного или натурального камня).
- Требуемая жесткость ленты.
Тщательно выбирают не только тип шлифовальной ленты, но и её ширину. Видео, чертежи, советы по выбору ленты и сборке гриндера своими руками помогут оптимально провести самостоятельную работу.
Поворотный столик для гриндера
Для точной и равномерной шлифовки деталь должна быть жестко зафиксирована по отношению к движущейся абразивной ленте. Поэтому в состав любого гриндера входит поворотный опорный столик (или, как его называют токари, «подручник»).

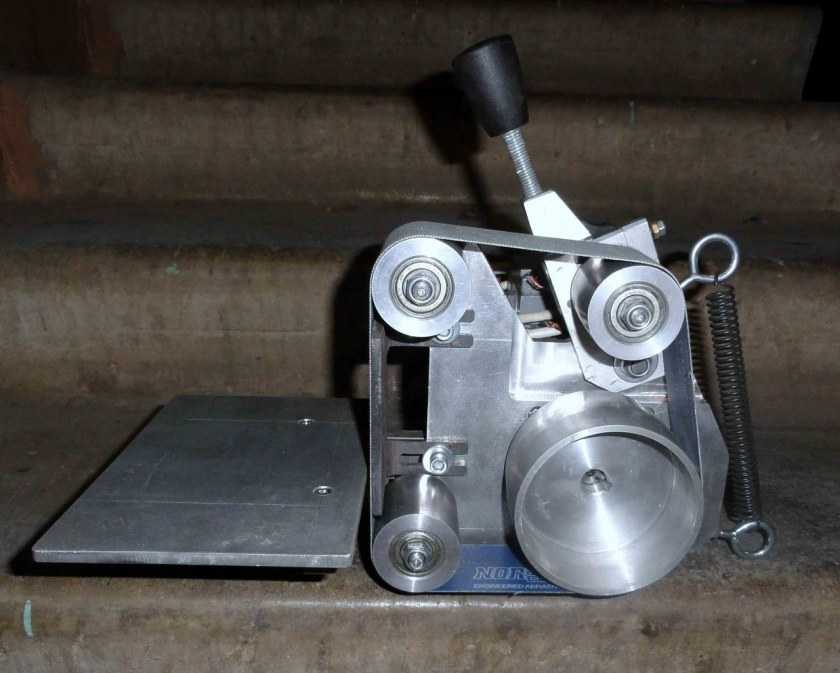

Обычно это плоская металлическая пластина длиной 15÷30 см, шириной 5÷10 см и толщиной 5÷10 мм. Столик должен иметь в торце выемку по ширине ленты, регулируемый наклон в сторону плоскости шлифовки, а также перемещаться вперед-назад и вверх-вниз.
Некоторые опорные столики имеют возможность поворота на 90 градусов в правую и в левую стороны, но, насколько необходима такая опция, должен решать сам мастер. Тем более, что ее реализация на оборудовании домашней мастерской может оказаться довольно сложной.
https://youtube.com/watch?v=ZfG9tMTdH28

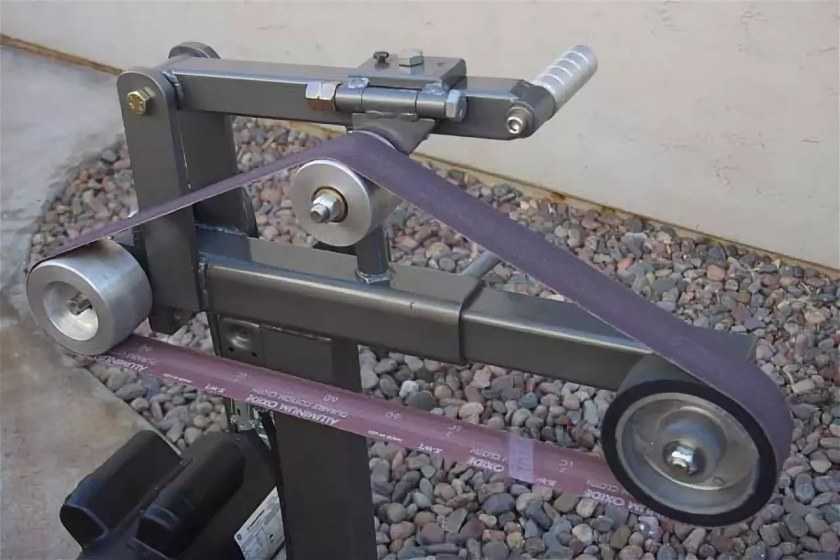

В зарубежных видеороликах народные умельцы для изготовления самодельных гриндеров широко используют прямоугольные трубы и различные фигурные профили. Это упрощает как конструирование, так и изготовление станка. У наших мастеров такие материалы встречаются гораздо реже: они, в основном, используют швеллер, полосу и уголок.
Конечно, можно сослаться на разницу в цене, но на гриндер требуется совсем немного металла, поэтому такое объяснение вызывает сомнение.
