Преимущества использования саморегулирующего греющего кабеля для канализации

Задачи и разновидности греющих кабелей

Любой греющий кабель для труб представляет собой, по сути, простой металлический провод. При пропускании через него электрического тока, он излучает тепловую энергию и сообщает некоторую её часть трубопроводной системе. Регулировка силы тока позволяет менять температуру нагрева кабеля.

Необходимость использования греющего кабеля появляется при опускании температуры внутри трубопровода ниже +5 градусов.

Существует две разновидности греющих кабелей:

Резистивный. Принцип действия такого кабеля основан на свойствах металлов выделять тепло при прохождении электрического тока. Главный недостаток резистивного кабеля – он работает независимо от внешних параметров

Неважно, какая температура на улице, резистивный всегда греется на полную мощность, потребляя большое количество электроэнергии. Для уменьшения расходов в схему часто включают температурные датчики и терморегуляторы.
Саморегулирующийся

Представляет собой металлополимерную матрицу, которая обладает свойством изменять количество выделяемого тепла в зависимости от температуры.

Почему канализация промерзает?

Проблема промерзания канализационной трубы обнаруживается не сразу. В отличие от водопроводных коммуникаций, здесь поток жидкости не имеет постоянного характера и не заполняет полностью сечение трубы.

Кроме того, попадающие в канализационную систему нечистоты обычно имеют более высокую температуру, чем, например, вода из скважины. Поэтому замерзание стоков происходит постепенно.

Сначала может замерзнуть только какая-то небольшая часть содержимого канализации, затем появляется еще один слой примерзших нечистот и т.п. Постепенно весь просвет трубы заполняется плотной замерзшей массой, после чего проблема становится очевидной. Усугубить проблему может неисправная сантехника, например, протекающий кран или бачок.

Небольшие порции воды попадают в канализацию, быстро остывают и замерзают. Даже правильная укладка канализационных труб и наличие слоя утеплителя не всегда предотвращают замерзание стоков. Размораживать замерзшую канализацию хлопотно, кроме того, это явление может привести к повреждению труб, часть которых придется заменять.

Поэтому и рекомендуется укладывать канализацию ниже уровня промерзания грунта с обязательным утеплением коммуникаций. Если в южных районах и средней полосе выкопать достаточно глубокую траншею обычно не проблема, то на севере все немного сложнее. В этой ситуации использование специального греющего или горячего кабеля более чем уместно.

При использовании системы этого типа заметно сокращаются объемы земляных работ, поскольку глубину траншеи можно уменьшить до приемлемого уровня, не заботясь о промерзании грунта.

Разновидности

Обогревающие проводники бывают саморегулирующимися и резистивными. Они отличаются друг от друга конструкцией и эксплуатационными характеристиками.

Резистивные

Дешево стоит, поскольку имеет простое строение. Резистивный греющий кабель состоит из одной или нескольких жил, которые заматывают изоляцией. Показатели этого кабеля не меняются, там всегда выдается одинаковая температура. Поэтому он не подходит для участков с меняющимися условиями эксплуатации. Их редко покупают, ведь после установки тратится много электроэнергии. В некоторых случаях стабильная температура даже нарушает условиях эксплуатации поверхности или материалов.

Саморегулирующие

Имеет более сложную конструкцию благодаря матрице из полупроводникового материала. Она находится между жилами, которые защищены оболочкой. Благодаря этому саморегулирующийся нагревательный кабель не страдает даже при негативных внешних факторах.

Температура проводника регулируется, поэтому даже на участках одной трубы она меняется. При изменении температуры окружающей среды автоматически регулируется мощность, поэтому не наблюдается перерасход электроэнергии. Несмотря на высокую цену, такой кабель позволяет сэкономить при дальнейшем использовании, поэтому люди в основном выбирают его.

Самостоятельное подключение к электросети

Достаточно часто неисправность возникает именно на соединительном стыке, что влечет обесточивание кабеля для канализации. Правильный монтаж производится в следующем порядке:

• На конец обогревающего шнура надевается термоусаживаемая трубка большого размера.
• Зачищается наружный изоляционный слой от торца на расстоянии 50 мм, оплетка обрезается на 10 мм от края изоляции.
• Производится разделение нагревательных жил и очистка от внутренней изоляции порядка 6 мм.
• Далее на шнур, а также на каждую жилу трубки малого диаметра и трубка среднего диаметра,.
• Необходимо поместить скрученную оплетку в металлическую трубку, обжать для плотного соединения с оплеткой.
• Конец подающего энергию провода очищается от наружной изоляции на 80 мм.
• Производится разделение жил: заземляющий провод остается как есть, а фазный и нулевой провода обрезаются на длину 35 мм.
• Концы проводов освобождаются от вторичной изоляции на 6 мм.
• Зачищенные концы подающего и греющего кабелей последовательно вводятся в термоусаживаемые муфты и соединяются посредством нагрева строительным феном или открытым огнем.
• Дополнительно каждый стык необходимо обмотать изоляционной лентой.
• Заземляющий провод вставляется в металлическую втулку, обжатую на оплетке, и также зажимается.
• На полученный стык сдвигается термоусаживаемая трубка среднего размера, а после термитной обработки – большого размера, с последующим нагревом.

Подобное соединение полностью исключает попадание влаги в соединительный стык, поэтому не произойдет короткого замыкания проводки.

Как и чем утеплять

Отсутствие цокольного этажа особенно вынуждает заботиться об утеплении.

Трубы, конечно, могут быть и частично закопаны в земле, но выход какой-то их части наружу неизбежен, и он требует теплоизоляции. В первом случае немаловажную роль играет глубина, на которую трубу закопали – не всегда есть возможность да и желание копать яму или траншею на глубину промерзания грунта – ведь в Сибири, на Севере эта величина составляет несколько метров.

Если дом стоит на косогоре, то и пространство под ним достаточно большое, там «гуляет» ветер и мороз, даже если этот зазор и закрыт каким-либо щитовым материалом. Упомянутый зазор может достигать одного метра и даже более, и здесь нужны эффективные меры по защите труб от холодов.

Утепление бывает разным, и наиболее распространенное – упаковка труб минеральной ватой. Но эта шуба не всегда эффективна, и такие меры не всегда достаточны.

Для утепления скважин, например, иногда применяют и пенополистерол экструдированный. Способ очень трудоемкий, поскольку требуется целый набор (пакет) кусков из этого материала и нужно еще и сделать в каждом из них отверстия под трубу. Вся эта «конструкция» закапывается в грунт (по возможности). Материал этот, кстати, стоит вовсе недешево.

Не кабелем единым

Каким бы ни был тип применяемого кабеля, утепление все же производится – так куда надежнее, особенно если учесть, что кабель когда-то, да и выйдет из строя, а вода в короткое время в трубе замерзнет.

Теплоизоляцию монтируют поверх водопроводной трубы и кабеля. Если все же трубу с кабелем не упаковать таким образом, то тогда обогрев будет тратиться почти впустую – в атмосферу.

Кроме уже упомянутого пенополистирола применяют еще и вспененный полиэтилен. Эти оба материала влагостойки и являются некоторой защитной амортизацией для труб. Хотя сами так же нуждаются в дополнительной защите.

По этой простой причине очень часто применяется известная конструкция – «труба в трубе», особенно если трубы размещены в грунте или же на воздухе. Утеплитель находится между этих труб – между «штатной» и защитной, она большего диаметра, с учетом толщины теплозащиты.

Прокладка и подключение

Мы рассмотрели все самые важные вопросы, начиная от принципа действия саморегулирующего греющего кабеля, до вопросов его выбора. Осталось узнать, как осуществляется его установка. Сначала обсудим самый интересный способ – внутри трубы.

Скрытая укладка внутри трубы

Перед нами самая интересная задача – уложить саморегулирующий греющий кабель для водопровода внутри трубы. Находясь в нагретом состоянии, он не даст трубе замерзнуть и лопнуть. Давайте посмотрим, как это делается. Нам понадобятся следующие материалы и инструменты:

Подобная схема подключения требует куда больших усилий, но дает несоизмеримый прирост в КПД

• Саморегулирующий греющий кабель подходящей длины;
• Острый нож для снятия изоляции;
• Термоусадочная пленка для изоляции проводников;
• Резиновый сальник;
• Тройник для установки саморегулирующего кабеля внутрь трубы;
• Фен для усадки пленки;
• Электрический провод с вилкой.

Для начала определяем место ввода – это может быть внутренний или наружный участок (здесь все индивидуально, смотрим по ситуации).

Конечный участок располагается там, где труба уходит в землю или заходит в другое здание.

Помните, что на всем протяжении не должно быть кранов и вентилей, так как они могут повредить саморегулирующий греющий кабель.

Все работы проводятся до начала заморозков, при положительной температуре – не дожидайтесь, пока появятся первые морозы. Не забудьте заранее перекрыть воду!

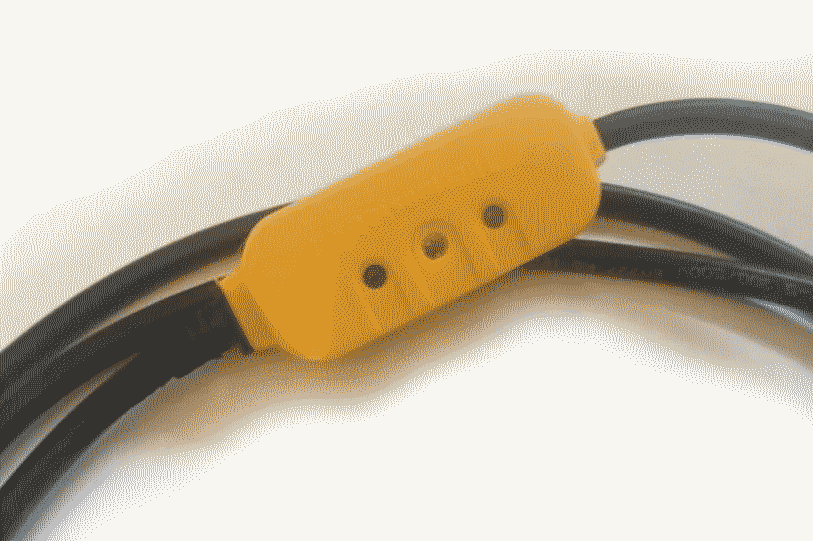

Особая муфта, используемая при подключении. Купить можно в любом сантехническом магазине

Если водопроводная труба поднимается из пола и отправляется дальше по горизонтали, то это облегчит прокладку – режем трубу и устанавливаем в этом месте тройник.

Далее насаживаем на кончик саморегулирующего греющего кабеля термоусадочную трубку и нагреваем ее строительным феном – этот кончик должен быть надежно герметизирован, чтобы избежать контакта воды и токоведущих частей.
Через верхний отвод заводим в него саморегулирующий греющий кабель, не забыв надеть на него сальник.

Далее проталкиваем кабель на необходимую длину – ее нужно рассчитать заранее и с небольшим запасом. На другом конце нам нужно смонтировать провод с вилкой. Аккуратно снимаем изоляцию и оплетку, чтобы у нас виднелись два проводника – к ним мы припаиваем провод, не забыв надеть на него соединительную муфту из термоусадочного материала (после пайки надеваем ее и обдуваем горячим воздухом из фена).

После того как вы проведете все электрические соединения, необходимо проверить сопротивление с помощью мультиметра – оно должно составлять несколько десятков ом. Если мультиметр показывает короткое замыкание, извлеките саморегулирующий кабель и осмотрите его на предмет повреждения

Особенное внимание уделите самой дальней концевой части.

Теперь фиксируем сальник, открываем подачу воды, проверяем отсутствие протечек в месте нашей работы. Если все хорошо, включаем провод с подключенным к нему саморегулирующим греющим кабелем в сеть. Несмотря на то что теперь водопровод защищен от замерзания, настоятельно рекомендуется обмотать трубу теплоизоляцией. Помните, что хорошая защита – это многоступенчатая защита.

Открытая наружная укладка

При необходимости, можно уложить саморегулирующий греющий кабель снаружи водопровода. Им обматывают не только сами трубы, но и установленные на них фланцы, соединительные муфты и вентили. Самый простой вариант – проложить несколько саморегулирующих кабелей параллельно трубе, закрепив их с помощью алюминиевого скотча. Также возможна укладка спиралью или двойной спиралью, что только увеличивает эффективность обогрева.

Крепить греющий кабель при таком подключении – сплошное удовольствие. Главное не скупиться на алюминиемый скотч

Вы можете использовать и двойной способ укладки – один греющий кабель уложить параллельно, а вторым обмотать трубу по спирали. К трубе он приматывается с помощью все того же алюминиевого скотча, колечками через каждые 20-30 см. После того как намотка будет завершена, накладываем скотч на кабель по всей его длине – так мы добьемся максимальной эффективности системы.

Некоторые специалисты советуют увеличить эффективность передачи тепла предварительным обматыванием труб фольгой или тем же скотчем.

Преимущества и недостатки

Использование электричества для обогрева канализационных труб имеет свои плюсы и минусы.

Достоинства данного метода следующие:

1. Безопасность. Кабель имеет значительный запас прочности и защищен от воздействия внешних факторов. Реле отключает подачу электричество в случае короткого замыкания.
2. Возможность создавать и поддерживать оптимальную температуру внутри трубопровода. Отсутствие угрозы образования льда внутри магистрали и ее разрушения.
3. Простота монтажа, нет необходимости проводить трудоемкие регламентные работы.
4. Сокращение времени на подготовительные мероприятия и расходов, которые с этим связаны.

Достоинства и недостатки греющего кабеля

К достоинствам кабельного подогрева канализации следует отнести:

• возможность исключить замерзание и образование заторов внутри системы;
• подогрев трубопроводов позволяет уменьшить объемы земляных работ;
• использование греющего кабеля стабилизирует работу канализационной системы частного дома, которая не нагружена так интенсивно, как общественные линии и в большей степени подвержена воздействию низких температур;
• монтаж кабеля можно сделать своими руками, без привлечения дорогостоящих специалистов.

Недостатками греющего кабеля являются:

• создание дополнительной нагрузки на электросети;
• необходимость платить за использованную электроэнергию;
• низкая ремонтопригодность;
• заметные трудозатраты при установке системы подогрева;
• необходимость подключать дополнительные устройства для обеспечения работы нагревателя.

Недостатки довольно серьезные, и основным из них является нагрузка на электросети. Учитывая всеобщую изношенность и обветшалость системы электроснабжения, использование электроприборов для обогрева канализации представляется несколько нерациональным решением. Однако, при отсутствии других способов защиты трубопроводов, приходится выбирать трубы с подогревом для канализации.

Теплоизоляция греющих кабелей

Независимо от типа используемого греющего провода важно обеспечить качественное утепление. Теплоизоляционные материалы устанавливаются снаружи, покрывая нагревательные элементы и водопровод в целом

Если не сделать этого, то кабель будет обогревать не только трубы, но и окружающий воздух. Толщина теплоизоляции подбирается в зависимости от внешних факторов.

Надежными и давно зарекомендовавшими себя утеплителями считаются пенополистирол и вспененный полиэтилен. Они характеризуются устойчивостью к воздействию влаги, обеспечивают защитную амортизацию для трубы

С другой стороны, важно гарантировать защиту самих утеплителей, поэтому нередко встречаются конструкции «труба в трубе». Водопроводная труба, устанавливаемая в грунте или снаружи, обматывается утеплителем, а затем помещается в трубу большего диаметра

Резистивные

Этот тип кабеля является самым простым по своей конструкции. Проводник изготовлен из сплава с высоким сопротивлением, и при прохождении по нему электрического тока выделяется тепло.

Типы кабелей

Они бывают с одной или двумя жилами. Одножильные кабели реже используются — по той простой причине, что они требуют «петлевой» схемы, т.е. оба конца кабеля должны встречаться в одном месте — у источника питания.  При обогреве водопровода этого не всегда легко добиться, а зачастую и вовсе невозможно.

Двухжильный в этом отношении более практичен — на одном конце такой кабель подключается к сети, а на другом устанавливается контактная муфта, обеспечивающая замыкание цепи.

Один проводник может выступать в качестве источника тепла, в этом случае второй проводник служит только для обеспечения проводимости. В некоторых кабелях оба проводника обладают способностью нагреваться — мощность таких устройств гораздо выше.

Проводники защищены прочной, обычно многослойной изоляцией и контуром заземления — экраном. Внешний слой изготовлен из прочной, устойчивой к внешним воздействиям оболочки из ПВХ (поливинилхлорида).

Положительные характеристики:

У резистивных кабелей есть свои недостатки:

— Для экономичной работы такой системы горячего водоснабжения потребуется приобретение и установка дополнительного оборудования, такого как датчики температуры, контроллеры и автоматы, которые будут поддерживать температуру на необходимом уровне, включая электроэнергию по мере необходимости.

— Кабель продается по метражу, а концевая муфта должна быть установлена в производственных условиях. Не разрезайте кабель самостоятельно.

С терморегулятором

Если ваша вода поступает из скважины, она никогда не будет иметь температуру +13°C. Это означает, что нагрев будет работать постоянно, даже весной и летом.

Конечно, вы можете отключить кабель летом, но весной и осенью этого делать не стоит из-за возможности внезапных заморозков.

Если вы хотите платить меньше за обогрев водопроводной системы, лучше выбрать терморегулятор. Даже если вы планируете установить саморегулирующийся нагревательный кабель. В основном, спецификация такова: он включается при +3°C и выключается при +13°C.

В таком случае требуется термостат. Установите на нем температуру отключения около +5°C. Затраты на обогрев трубопроводов снижаются во много раз. В то же время значительно увеличивается срок службы нагревательных кабелей — они имеют определенный ресурс часов работы. Чем меньше они работают, тем дольше они прослужат.

терморегулятор

Подключения термостата

При установке системы водяного отопления с термостатом необходимо также установить датчик температуры. Он должен быть установлен на трубе таким образом, чтобы на него не влияла температура от греющего кабеля.

Сам терморегулятор должен быть установлен в помещении. Он подключается к сетевому предохранителю и, предпочтительно, к УЗО (устройство защитного отключения).

Потребляемая мощность греющего кабеля невелика, поэтому можно взять автомат около 6 А, номинал УЗО выбрать ближайший большой, который выдерживает ток утечки до 30 мА.

Подключите нагревательный кабель для водопроводных труб к соответствующим клеммам на корпусе термостата. Если имеется более одной ветви, они подключаются параллельно. Датчик температуры подключен к соседним контактам. Каждый термостат маркирован, чтобы вы могли видеть, что и куда нужно подключить.

Принцип работы саморегулирующегося кабеля

Действие саморегулирующегося греющего кабеля основано на свойствах некоторых полимеров менять конфигурацию расположения своих мельчайших частиц под действием температуры. Матрица из такого полимера, смешанного с токопроводящим компонентом (чаще всего используется графит), помещается между двумя металлическими проводниками.

• При увеличении окружающей температуры, матрица (либо отдельные её участки) нагревается. При этом полимер расширяется, частицы проводника отдаляются и их электрическая проводимость уменьшается. Это приводит к падению силы тока и уменьшению нагрева.
• При охлаждении, напротив, полимер сжимается, токопроводящие частицы сближаются и провоцируют разогрев участка кабеля из-за возросшей силы тока.

Ещё одним несомненным преимуществом саморегулирующегося кабеля является избирательность разогрева. Он самостоятельно распределяет интенсивность нагрева по всей длине трассы. Остывшие участки он подогревает до необходимой температуры, на тёплых отрезках поддерживает оптимальный нагрев.

Комплект поставки, как правило, включает сам греющий кабель и так называемую холодную часть – участок провода для подключения к источнику электричества. Некоторые производители сразу соединяют холодный провод с греющим, другие – оставляют эту работу покупателям. В этих случаях он комплектуется необходимым количеством термоусадочных трубок, соединительных клемм и специальной концевой втулкой.

А вот термодатчик скорее всего придётся приобретать отдельно. Блок автоматической терморегуляции крепится на стене, устанавливается в стандартный электрощит, либо закрепляется непосредственно на трубопроводе. Доступны и компактные разновидности, устанавливаемые на холодной части кабеля.

Устройство наружной системы

Он наиболее востребован, так как занимает гораздо меньший по времени срок по сравнению с установкой внутри трубопровода.

Технология укладки шнура достаточно проста, что позволяет произвести необходимые монтажные работы своими руками. Для наружного обогрева в основном применяется саморегулируемый кабель, состоящий из нескольких проводников и матрицы в полимерной оболочке, которые при малейших колебаниях температуры изменяют сопротивление в электрической цепи.

При понижении температуры происходит уменьшение сопротивления, что автоматически увеличивает прохождение электричества, вследствие чего повышается отдача тепла трубопроводу.

В зависимости от изменения температурных условий тепловая отдача на различных участках сети будет производиться по мере необходимости при оптимальном режиме использования электроэнергии.

Правила установки кабеля

Наружная обмотка

Крепление электрокабеля выполняют при помощи термостойкого скотча либо синтетического бандажа с шагом 20 см по всей длине магистрали канализации. Если обогревающие провода оснащены минеральным изоляционным слоем, закреплять их следует с помощью стяжной ленты либо стального кабельного бандажа.

Подбирая подходящее крепление, учитывайте следующие нюансы:

• Главным средством для закрепления провода посредством ленты является ее самоклеящаяся основа.
• В случае применения бандажей для электропроводов надо знать их устойчивость к влиянию химических реактивов и высоких температур.
• При использовании провода в изоляции из полимерных материалов недопустимо использование металлических креплений.

Самостоятельный монтаж обогревающего провода вполне реален. Но если система канализации оснащена большим числом отводов и тройников, это сильно усложнит процесс установки.

Какие трубы нуждаются в обогреве

Необходимо учесть, что большинство канализационных труб в обогреве не нуждаются. Если они расположены внутри здания, то воздействию низких температур, как правило, не подвергаются. Кроме того, система имеет определенный уклон, благодаря которому стоки достаточно быстро проходят в коллектор и не задерживаются в трубах. Вносит свою лепту и температура стоков — большие объемы воды, чаще всего, теплые, так как они выпускаются из ванны, получены при мытье посуды или стирке.

Обогрев канализации необходим только в отдельных случаях:

• для наружной части системы, обеспечивающей следование стоков до коллектора или очистной установки;
• трубопроводов, по которым осветленные стоки проходят к полям фильтрации или выводятся в фильтрационные колодцы;
• для трубопроводов, подводящих воду к промывочным фильтрам септиков или очистных станций.

Основная проблема состоит в сложности определения степени риска для того или иного участка труб. Факторов воздействия на систему очень много, от уровня промерзания грунта в зимнее время до глубины залегания почвенных вод. Дополнительную сложность образует постоянное изменение условий, появление новых факторов, создающих угрозу замерзания для канализации. Если монтаж системы выполнен грамотно, с соблюдением всех требований СНиП, опасаться нечего. Но возможность погрузить трубопровод на нужную глубину имеется не всегда — могут помешать гидрогеологические условия участка или наличие других коммуникаций, мешающих выполнить работы по всем технологическим правилам. Выходом из положения является обогрев канализационных труб греющим кабелем.

Какой кабель выбрать?

Критериями для выбора того или иного вида нагревателя являются:

• величина и конфигурация проблемного участка трубопровода;
• глубина или условия прокладки линии;
• температурные условия эксплуатации в зимнее время;
• стоимость кабеля;
• возможность ремонта или замены.

Как правило, элемент для обогрева канализационных труб подбирают по совокупности этих условий и требований. Назвать однозначно наиболее удачный вариант, не зная специфики и конфигурации системы, очень сложно. Однако, по утверждениям специалистов, резистивные виды используются все реже, а самогреющий кабель применяется значительно чаще, хоть и обходится пользователям заметно дороже.

Варианты укладки

Для трубопровода саморегулирующий греющий кабель фиксируют внутри или снаружи.

Внутренняя

Проводник располагают изнутри только в том случае, если снаружи к трубе нет доступа. Для этого предварительно устанавливают тройник, а затем протягивают саморегулирующий греющий кабель по всей длине. Сальниковый узел закручивают, а место герметизируют.

Внешняя

Такая укладка проводится по спирали или линейно. Первый способ более трудоемкий и сложный. Если на кабеле появится много изгибов, то проводник сломается. Чтобы предотвратить это, его укладывают с небольшим провисанием.

Линейный способ более удобный, поскольку для этого кабель просто протягивают вдоль трубы. Проводку располагают внизу, чтобы она не испортилась от механического воздействия.

Сделать самому или купить

При наличии специального образования и опыта работы с электричеством можно изготовить греющий кабель самостоятельно. Для этого используются маломощные спирали и провода. Изоляция металла проводится с помощью термоусадочной трубки. Готовое изделие может быть не хуже аналогов промышленного изготовления.

Советы по выбору

Профессионалы рекомендуют выбирать изделия с такой мощностью, которая обеспечит качественный прогрев магистрали при критическом понижении температуры. Если есть возможность осуществлять непрерывный контроль за состоянием кабеля, то целесообразно остановиться на резистивном варианте.

Обзор производителей саморегулирующийся кабель

Если вы уже определились с длиной, и осталось только купить самогреющийся кабель для водопровода, цена на который может быть различной, главный параметрам будет необходимая мощность.

Вариант обогрева в гараже

У профессионалов есть сложная схема расчета, которая сможет вывести точный показатель необходимой мощности. Если вы считать будете самостоятельно, то можно использовать более простой метод. В нем достаточно ориентироваться на несколько показателей:

• Для внутреннего обогрева достаточно 10 Вт/м;
• Рассчитывая мощность снаружи можно использовать формулу или просто воспользоваться одним из популярных вариантов – 17 или 27 Вт/м.

Формула для профессионального подсчета мощности

В магазинах цена будет варьироваться от особенностей материала изготовления и поставщика. В таблице ниже приведены несколько вариантов одного из российских производителей («Специальные системы и технологии»).

Изображение	Наименование	Самая высокая температура обогрева	Мощность	Цена, руб.
	Freezstop-25-1	65	25	1500
	Freezstop Inside 10-2	65	10	1800
	Freezstop Lite-15-4	65	15	2000

Таким образом, придя в магазин или посетив сайт определенной фирмы, следует также обратить внимание на терморегуляторы для греющего кабеля. В первую очередь они нужны для экономии

Выбирайте оптимальный коэффициент запаса 1,6. Вот несколько популярных моделей.

Изображение	Наименование	Описание	Цена, руб.
	OJ ETI-1551	Снабжен переключающимся реле. Когда температуре на датчике превышает установленную, термостат разъединяет цепь. Имеет однополосный переключатель и поддерживает температуры от минуса 10 до плюса 50 градусов Цельсия.	4400
	ETI-1221	Диапазон измерения температуры от 10 градусов до 110. Один канал измерения и максимальная нагрузка тока 16 А.	4300
	OJ ELECTRONICS ETN4 1999	Измерения от минуса 19 до плюса 70 градусов Цельсия, нагрузка тока максимальная – 16 А, степень защиты – 20.	6100

Когда вы купите саморегулирующий греющий кабель для водопровода, все необходимое оборудование и материалы, можете смело приступать к самостоятельному монтажу или вызвать специалистов.

Что это такое и зачем он нужен

Электрический элемент представляет собой гибкую конструкцию, которая выделяет тепло под напряжением за счет сопротивления металла. Степень нагрева зависит от марки изделия и силы тока, которая на него подается.

Нагревательный кабель предназначен для поддержания положительной температуры в канализационной системе, проложенной выше уровня промерзания почвы или по ее поверхности. Монтаж данного приспособления требует дополнительных финансовых расходов, но они окупаются за счет сокращения затрат на земляные работы. Кроме этого, стоки будут надежно защищены от холода даже при экстремально низкой температуре воздуха.

Когда необходим обогрев

Подогрев сливных труб требуется в тех случаях, когда они эксплуатируются в холодное время года. В обязательном порядке поддерживать в них тепло необходимо в частных домах, дачах, банях и прочих строениях, где канализация расположена неглубоко.

Почему скапливается лед

Как правило, при прокладывании в грунте канализационные трубы обкладываются рулонными изоляционными материалами. При длительном контакте с мерзлой землей холод доходит до магистрали, температура стенок которой опускается ниже нуля. Соприкосновение жидкости со стенками канализации приводит к образованию тонкого слоя льда, а на верхней части вырастают сосульки. Постепенно наледь утолщается, пока полностью не заполняет трубу.

Это интересно: Принцип работы электрозадвижек для трубопроводов и область их применения — излагаем главное

Принцип работы

Тепло вырабатывается за счет того, что являющийся основой кабеля провод имеет определенное электрическое сопротивление.

При прохождении тока через металл происходит выработка тепла. Этот принцип используется при изготовлении ламп накаливания и обогревателей. Чтобы энергия не расходовалась зря, жилы изолируются диэлектрическими материалами с максимальной степенью теплопроводности и гибкости. Для изготовления греющего кабеля используется гибкий металл со средним сопротивлением. Выделяемого тепла достаточно, чтобы предотвратить образование льда и не расплавить изоляцию.

Как выбрать подходящий саморегулирующий провод

Мы поговорили о принципе работы саморегулирующего греющего кабеля. Перейдем к следующему разделу – мы расскажем, как выбрать нагревательный провод по мощности. Для монтажа внутри трубы и снаружи мы будем использовать низкотемпературные образцы, которые нагреваются максимум до +60 градусов. Проводя расчет греющего кабеля, ориентируйтесь на следующие показатели:

Именно количество проводящих путей в кабеле влияет на его максимальную выходную мощность

• Внутреннее расположение при прохождении труб под землей – оптимальная мощность составит 5 Вт на погонный метр;
• Наружное расположение при прохождении труб под землей – в зависимости от глубины залегания, вы можете использовать образцы мощностью 10-15 Вт/м;
• Любое расположение при уличном расположении труб – выбираем тонкий греющий кабель мощностью 20-30 Вт.

Низкотемпературный греющий саморегулируемый кабель для защиты трубопровода от замерзания имеет небольшую толщину и характеризуется гибкостью, благодаря чему он без проблем обматывается вокруг труб водоснабжения.

Давайте теперь посмотрим, какой длины можно отрезать саморегулирующий греющий кабель. Мы уже говорили, что его длина – показатель произвольный. Но некоторые ограничения все-таки имеются. Максимально рекомендованная длина составляет 80-100 метров, минимальная – 20-30 см. Что касается радиуса изгиба, то он составляет от 6 диаметров.

Стоимость саморегулирующего греющего провода зависит от его мощности, диапазон достаточно большой. Например, цена за метр греющего кабеля 30GSR2 мощностью 30 Вт/м составляет около 210-230 руб. А модификация 16GSR2 мощностью 16 Вт будет стоить 180-190 руб./м. Купить его вы сможете в магазинах сантехники и теплотехники своего города, в том числе и в строительных гипермаркетах.

При выборе саморегулирующего греющего кабеля необходимо помнить, что он бывает двух видов:

Особая двойная изоляция позволяет устанавливать греющие кабели прямо внутри труб. Однако, такой вариант требует более трудоемкой работы

• Технического назначения – он применяется для обогрева водопроводных труб снаружи;
• С безопасной изоляцией – его можно проложить внутри трубы, так как здесь используется безопасная фторсодержащая изоляция.

Покупая тот или иной образец, обязательно уточните у продавца возможность использования греющего кабеля внутри трубы водоснабжения.
Также в продаже имеются универсальные греющие кабели в силиконовой изоляции, годные для обогрева труб и работы в составе теплых полов.

Как прогреть промерзшую канализацию

Какие меры следует принять по прогреву уже промерзшей канализационной системы в частном доме?

Для того, чтобы не пришлось принимать экстренные меры, обогрев трубы стоит продумать на этапе планирования канализации. Проложить кабель можно как снаружи, так и внутри трубы.

Наружный обогрев: способ прокладки кабеля

Кабель нужно прикрепить под трубой любым средством, лучше применить скотч алюминиевый. При нагреве теплый воздух поднимается и прогревает всю трубу. Кабель должен плотно прилегать к трубе. Применение скотча из алюминия более подходящий материал для крепления, потому что фольга препятствует потере тепла, отражая инфракрасные лучи. При сгибе кабеля, наиболее широкая часть кабеля должна лежать перпендикулярно к радиусу изгиба. В противном случае возможно сломать матрицу либо испортить жилы. Далее проводятся работы по утеплению трубы, подойдет рулонный утеплитель либо пенопластовая скорлупа. Теплоизоляционный материал тоже помогает придержать кабель.

Внутренний обогрев: способ прокладки кабеля

Применение внутренней системы обогрева допускается лишь в некоторых случаях. Термоусадка в месте соединения с холодным концом и муфта на конце кабеля не должны соприкасаться с водами канализации. Отходы канализации разрушительно действуют на термоусадочные трубки, тогда как изоляционный материал кабеля на них не реагирует. Концевая муфта выводится наружу канализации через отверстие в тройнике либо уголке. Кабель должен легко проникать внутрь и выходить из него. При прочистке трубы от засора с помощью тросика кабель претерпит возможные повреждения.
