Толщина промежуточного слоя
Устройство монолитного основания
Высота подушки всегда принимается после выполнения проектного расчета. Для этого специалисты делают геологические изыскания почвы в регионе возведения и находят характеристики грунта. На отметке подошвы воспринимается среднее давление на грунт, поэтому за счет уплотнения такое усилие будет меньше. Нагрузку будет воспринимать природное основание, поэтому правильный выбор толщины слоя предупредит возможность деформации.
Рекомендуемая толщина слоев:
- песчаное основание — 15 – 60 см;
- щебеночная подсыпка — 20 – 70 см:
- бетонный монолит — 25 – 50 см;
- сборные элементы — 30 – 50 см.
Толщина прослойки может быть уменьшена за счет применения геотекстильного полотна, которое исключит попадание влаги к основанию. Комбинирование материалов подушек также способствует уменьшению размеров.
Основные ошибки монтажа
Собираясь заниматься строительством своими руками, собственнику стоит предварительно проанализировать ошибки, которые чаще всего допускают новички:
- Отсутствие защитного слоя бетона между армокаркасом и боковыми стенкам фундамента (минимум 30 мм). В результате концы стержней будут в большей степени подвержены коррозии, что в целом отражается на сроке службы основания.
- Использование деревянных фиксаторов для организации защитного слоя бетона. Дополнительные элементы остаются в теле плиты и нарушают его целостность. Дерево – рыхлый материал, который может разбухать и разрушать конструкцию. Поэтому для крепления арматуры используют специальные пластиковые фиксаторы.
- Сборка каркаса методом сварки при большой силе тока. В результате в местах соединения деталей структура стали разрушается, а силовой потенциал армированного каркаса ослабевает. Подбором силы тока должен заниматься профессионал.
Много важной и полезной информации о возведении плитного фундамента представлено в этом разделе
Армирование плитной конструкции фундамента
Плитная (плавающая) конструкция фундамента — это цельная плита из железобетона, толщина которой 10 см или более, уложенная на подушку из песка и гравия и расположенная по всей площади здания. Этот вид конструкции фундамента бывает двух видов:
- мелкозаглубленный;
- заглубленный.
Для мелкозаглубленной конструкции достаточно снять верхний слой грунта и заменить его подушкой из песка и гравия. При установке заглубленного фундамента требуется рытье достаточно глубокого котлована, поэтому подобные конструкции сооружаются при возведении домов с цоколями или подвалами.
На подушку из гравия и песка укладывается гидроизоляционный материал и монтируется опалубка. Потом создается арматурный короб, состоящий из нижней и верхней сетки, которые связаны между собой. Используются прутья с ребрами и диаметром от 12 до 16 мм, расположенные на расстоянии 20 см друг от друга. Арматурные прутья можно заменить вязаной сеткой или каркасом, соединенным резьбовыми соединениями. Сетки можно укладывать в двух, трех или четырех плоскостях. Независимо от вида арматуры, необходимо монтировать ее так, чтобы верхняя часть плиты после заливки бетона была гладкой.
Построить фундамент из бетона можно и своими руками, если все правильно рассчитать и выбрать соответствующую марку бетона и арматуру. Для ленточной, столбчатой и мелкозаглубленной плитной конструкции даже земельные работы можно выполнить вручную. Трудности могут возникнуть только с заглубленным плитным фундаментом, требующим рытья глубокого котлована и большого объема бетона.
Что прописано в нормативных актах?
В ГОСТе изложены требования, согласно пунктам:
- сфера применения;
- температурный режим;
- конструктивные параметры;
- габаритные размеры;
- уровень допустимой сейсмичности;
- установка арматуры;
- обозначение плиты, ее маркировка;
- технические особенности;
- методика приема;
- способы проверки качества;
- доставка, хранение, консервация.
Согласно нормативному документу, плиты фундаментные с обозначением «ФЛ» применяются при фундаменте и основаниях ленточных конструкций, которые распложены ниже отметки «0». Основное предназначение — расширение основания за счет увеличения ширины фундаментной опоры.
Плиты можно использовать в сухих грунтах, а также во влажных породах, где нет агрессивных составляющих, которые могут воздействовать на железобетонные конструкции.
В стандарте прописан рабочий температурный диапазон изделий, а также уровень воспринимаемой и переносимой без повреждений сейсмических нагрузок:
- плиты могут быть использованы в климате, где температура внешней среды не опускается ниже -40 0 С;
- изделия могут подвергаться сейсмическому воздействию до 9 б.
Виды фундаментных блоков
Чаще всего на практике применяются фундаментные блоки типов ФБС и ФЛ:
- Требования к производству блоков ФЛ определены в ГОСТ 13580 85 на ленточный фундамент. Они используются для монтажа оснований под ленточные фундаменты, отличаются трапециевидным сечением, что позволяет получить большую площадь опоры конструкции на грунт.
- Блоки ФБС используются для монтажа основной конструкции фундамента. Они позволяют ускорить строительство, но для монтажа потребуется применение подъемной техники.
Все фундаментные блоки изготавливаются из тяжелых бетонов, при этом предусмотрено обязательное армирование конструкции. Соблюдение всех технологических нюансов технологии возможно только в заводских условиях.
Нередко бетонные блоки небольшого размера применяются при монтаже столбчатых фундаментов. При этом могут применяться элементы из различных типов бетона, и требования к ним определяются соответствующими нормативными документами.
Блоки ФЛ
Данные блоки еще называют фундаментными подушками, а все основные конструктивные требования (в части габаритов, устойчивости к нагрузке) определяет ГОСТ на размеры на ленточный фундамент, ведь во многом от габаритов и зависит работоспособность всей конструкции.
Блок имеет расширенное основание, существующий ГОСТ предполагает выпуск элементов со следующими типовыми размерами:
- Длина — 780; 1180 и 2380 мм, благодаря этому существует возможность монтажа, не прибегая к подгонке по этому размеру.
- Ширина — данный ряд более обширен, в него входит 10 значений от 600 до 3200 мм. На выбор плиты по данному параметру оказывают влияние конструктивные особенности фундамента и предполагаемая нагрузка.
- Высота — 300 и 500 мм, эти размеры считаются основными типовыми.
Фундаментные подушки или плиты используются при строительстве загородных домов, коттеджей, других типов помещений. Они незаменимы при устройстве цокольных помещений и подвалов.
Блоки ФБС
Существует несколько модификаций фундаментных блоков.
Сплошные обладают большей несущей способностью, элементы с вырезом на торце позволяют получить более надежное соединение (путем заливки раствором), пустотелые используют в местах, где необходима прокладка различных коммуникаций.
Все блоки данного класса изготовлены из тяжелых марок бетона, они должны отвечать требованиям ГОСТ на основания и фундаменты.
Существует целый ряд типоразмеров, позволяющих возвести конструкцию с различной несущей способностью:
- По высоте отличают два основных стандарта — 280 и 580 мм.
- По ширине блоки делят на следующие виды — от 300 до 600 мм (с шагом 100 мм).
- По длине так же разделяются на целые и доборные элементы (880; 1180 и 2380 мм).
Закладка своими руками
После проектирования, составления сметы и закупки стройматериалов приступают непосредственно к строительным работам:
- Вначале убирают участок от крупного мусора, снимают плодородный слой почвы и размечают рабочее поле.
- Устраивают подушку под плиту фундамента. Песок (речной, карьерный) высыпают слоями по 20–30 см, увлажняя и утрамбовывая каждый раз поверхность.
Уплотненную песчаную насыпь застилают геосинтетической тканью. Сверху укладывают слой среднефракционной щебенки.
- Монтируют опалубку для монолитной плиты фундамента по периметру будущей плиты. С внешней стороны опалубку подпирают брусьями, чтобы ее стенки не разошлись под напором раствора.
- Из армированных стальных прутков диаметром 12–14 мм монтируют силовой каркас в виде сетки с проектным размером ячейки. Чтобы исключить преждевременную коррозию металла, армокаркас должен быть заглублен в тело плиты минимум на 5 см с каждой стороны. Для того, чтобы обеспечить проектное расстояние, внутри опалубки выставляют перемычки.
Правила, как выбрать подходящий металлопрокат и схемы сборки конструкции, регламентированы действующим СП 63.13330.2012. Частные застройщики выбирают способ ручного или полуавтоматического вязания армирующей сетки вместо фиксации деталей методом сварки, поскольку такой способ проще и гарантирует прочность готового изделия.
- На поверхности подушки из нерудных материалов выстилают слой гидроизолятора (полиэтиленовой пленки, рубероида), чтобы предотвратить просачивание почвенной влаги через дно конструкции.
- Варианты утепления плитного фундамента: по периметру конструкции внутри опалубки или вместо нее (съемная опалубка); в теле фундамента между слоем гидроизоляции и бетонной стяжкой; сверху плиты в качестве утепления чернового пола.
Среди всех существующих утеплителей набольшим спросом у практикующих строителей пользуется пеноплекс (экструдированный пенополистирол) – материал, обладающий достаточными теплоизоляционными и прочностными характеристиками наряду с доступной ценой. Оптимальная толщина листов пеноплекса для утепления фундамента – до 10 см (зависит от геологии, климата и проектных нагрузок).
- Водопровод, канализацию и линии электроснабжения можно заложить в процессе строительства плитного фундамента в специальных гильзах и устроив в плите специальный приямок. Трубы кладут в заранее подготовленные и утрамбованные в нерудной подушке траншеи. В фундаментах типа УШП система водяного отопления для пола смонтирована непосредственно в бетонной стяжке.
- На участках с переувлажненным грунтом устраивают дренаж для отвода избыточных вод. Доступная методика для частного строительства заключается в укладке перфорированных пластиков труб на дне расчищенной площадки для фундамента.
Технология строительства фундамента из плит рассмотрена в этой статье, как обустроить дренаж плитного основания — в этой, специфика прокладки коммуникаций — в этой.
Как вязать арматуру для фундамента из монолитной плиты, можно узнать здесь, как выбрать арматуру — тут, особенности армирования рассмотрены здесь. Об устройстве опалубки читайте тут, подушки — здесь.
Об утеплении монолитной плиты читайте в этой статье, с использованием Пеноплекса — в этой, какой геотекстиль использовать — в этой, о гидроизоляции — тут. О самостоятельном возведении плитного фундамента под гараж можно узнать из этой публикации, для бани — в этой, для дома из газобетона — в этой.
Все, что нужно знать о ленточном фундаменте.
Специалисты в строительной отрасли относят ленточный тип основания к монолитным основам, но только за исключением одного, но весьма значимого отличия – экономичности и доступности. Несмотря на то, что количество бетонного раствора, необходимого для проведения работ, снижается, фундамент не теряет своих прочностных характеристик и отличается особой степенью надежности. Сегодня его применяют для сооружения высотных зданий, промышленных и общественных объектов, а так же, конечно, в строительстве загородных коттеджей любой этажности.
План монолитного фундамента чертеж.
Плиты железобетонные ФЛ24 ГОСТ 13580-85
- ФЛ24.12-1
Плита железобетонная
1180 мм
- x
- 2400 мм
- x
- 500 мм
- 2300 кг
- 0.91 м3
Цена с НДС
5194 руб.
- ФЛ24.12-2
Плита железобетонная
1180 мм
- x
- 2400 мм
- x
- 500 мм
- 2300 кг
- 0.91 м3
Цена с НДС
5194 руб.
- ФЛ24.12-3
Плита железобетонная
1180 мм
- x
- 2400 мм
- x
- 500 мм
- 2300 кг
- 0.91 м3
Цена с НДС
5194 руб.
- ФЛ24.12-4
Плита железобетонная
1180 мм
- x
- 2400 мм
- x
- 500 мм
- 2300 кг
- 0.91 м3
Цена с НДС
5194 руб.
- ФЛ24.24-1
Плита железобетонная
2380 мм
- x
- 2400 мм
- x
- 500 мм
- 4750 кг
- 1.9 м3
Цена с НДС
10847 руб.
- ФЛ24.24-2
Плита железобетонная
2380 мм
- x
- 2400 мм
- x
- 500 мм
- 4750 кг
- 1.9 м3
Цена с НДС
10847 руб.
- ФЛ24.24-3
Плита железобетонная
2380 мм
- x
- 2400 мм
- x
- 500 мм
- 4750 кг
- 1.9 м3
Цена с НДС
10847 руб.
- ФЛ24.24-4
Плита железобетонная
2380 мм
- x
- 2400 мм
- x
- 500 мм
- 4750 кг
- 1.9 м3
Цена с НДС
10847 руб.
- ФЛ24.30-1
Плита железобетонная
2980 мм
- x
- 2400 мм
- x
- 500 мм
- 5980 кг
- 2.39 м3
Цена с НДС
13643 руб.
- ФЛ24.30-2
Плита железобетонная
2980 мм
- x
- 2400 мм
- x
- 500 мм
- 5980 кг
- 2.39 м3
Цена с НДС
13643 руб.
- ФЛ24.30-3
Плита железобетонная
2980 мм
- x
- 2400 мм
- x
- 500 мм
- 5980 кг
- 2.39 м3
Цена с НДС
13643 руб.
- ФЛ24.30-4
Плита железобетонная
2980 мм
- x
- 2400 мм
- x
- 500 мм
- 5980 кг
- 2.39 м3
Цена с НДС
13643 руб.
- ФЛ24.8-1
Плита железобетонная
780 мм
- x
- 2400 мм
- x
- 500 мм
- 1450 кг
- 0.58 м3
Цена с НДС
3311 руб.
- ФЛ24.8-2
Плита железобетонная
780 мм
- x
- 2400 мм
- x
- 500 мм
- 1450 кг
- 0.58 м3
Цена с НДС
3311 руб.
- ФЛ24.8-3
Плита железобетонная
780 мм
- x
- 2400 мм
- x
- 500 мм
- 1450 кг
- 0.58 м3
Цена с НДС
3311 руб.
- ФЛ24.8-4
Плита железобетонная
780 мм
- x
- 2400 мм
- x
- 500 мм
- 1450 кг
- 0.58 м3
Цена с НДС
3311 руб.
Какие бывают виды
Фундаментные подушки – это прослойка, которая укладывается между грунтом и основанием. Она позволяет равномерно распределить массу здания на всю площадь основания. Также она необходима для исправления неровностей грунта, смягчения колебаний, если строительство проводится на скальных грунтах.
Их выполняют из разных материалов:
- Песчаные. Песок доступный строительный материал. Он подходит для участков с глубоко залегающими подземными водами, а также для строительства легких зданий. Этот вариант подходит для конструкций высотой в один этаж. Необходим использоваться материалом с крупными песчинками и насыпать его в слой до 40 см.
- Щебеночные. Подходят для ленточного фундамента. Чтобы получилась прочная и надежная подушка, проводят выравнивание поверхности песком. После чего засыпают щебень слоем в 20 см. Чтобы все элементы плотно прилегали друг к другу, их необходимо утрамбовать. Перед тем, как делается подушка, осуществляется расчет размеров фундамента. Благодаря этому конструкция будет устойчивой.
- Бетонная. Это самый надежный вариант, который позволяет создать основания с максимальной возможностью выдерживать нагрузку. Его используют при строительстве зданий любого веса и этажности. Но строительство будет строить дорого, так как необходимо использовать только качественные строительные материалы.
1Популярностью пользуются фундаментные подушки ФЛ или железобетонные подушки. Это готовые элементы, которые производят с соблюдением особых требований. К таким подушкам в строительстве прибегают довольно давно. Их популярность обусловлена:
- Устойчивостью к воздействию факторам окружающей среды и резким перепадам температуры.
- Простотой монтажа, но для этого может потребоваться специальная техника.
- Продолжительностью срока службы.
- Относительно доступной стоимостью.
- Быстротой строительства. Это связано с тем, что не нужно ждать пока бетон наберет прочность.
- Способностью выдержать сейсмическую активность.
- Устойчивостью к коррозии.
- Высокой прочностью.
Такие фундаментные блоки и подушки подходят всем зданиям, независимо от их размера. С их помощью возводят цокольные или подвальные этажи, используют под колонны, но только на тех участках, где нет условий для разрушения бетона.
Следует подбирать разную глубину котлована под устройство подушки. Вариант подбирают с учетом типа грунта.
Предлагаем ознакомиться Как сделать капустный салат с морковью
Недостаток этого варианта в том, что своими руками их не постелить. Придется использовать тяжелую подъемную технику, аренда которой может вылиться в круглую сумму. Вес каждой подушки составляет от 0,65 до 2,15 тонн. Поэтому обычно такие элементы применяют в массовом строительстве, где нет недостатка в специальной технике.
Плитное основание — что это такое?
Основу фундамента данного типа составляет железобетонный монолит, изготовленный методом заливки бетона под площадью основания проектируемого сооружения. В процессе бетонирования плиту армируют силовым каркасом, представляющим собой связанные в единую схему стальные арматурные прутки.
За счет того, что фундамент является сплошной конструкцией, он может равномерно подниматься и опускаться при подвижках почвенных масс, расположенных по ним. За счет этого качества основание получило название «плавающая плита».
Чтобы готовая силовая конструкция гарантировано целостность здания, и в процессе ее эксплуатации отсутствовал риск растрескивания или повреждения, строительство и проектирование основания должно проводиться строго в соответствии с действующими нормами по СНиП и СП, а именно:
- СНиП 2.02.01-83 – основания зданий;
- СП 50-101-2004 – проектирование и устройство фундаментов различных сооружений;
- СП 63.13330.2018 –строительство железобетонных конструкций.
Конструкция и возведение монолитного плитного основания
Конструкция плитного фундамента состоит из нескольких слоев, кроме основной монолитной части. Параметры основания определяют, исходя из гидрогеологических и проектных условий строительства в каждом конкретном случае.
Плитный фундамент можно ставить практически любой тип грунта, но обязательным условием остается удаление верхнего слоя. От характеристик почвы зависят геометрические параметры силовой конструкции.
После удаления плодородно прослойки в пределах размеченной территории, дно выравнивают и трамбуют. Практикующие строители советуют стелить землю слоем геотекстиля, который послужит дополнительной защитой для фундамента от влаги, а также предотвратит смешивание нерудных материалов с частицами почвы, в результате чего может развиться заиливание подошвы.
Сверху на подготовленное основание высыпают слой песчано-щебневой смеси. Материал тщательно утрамбовывают, добиваясь максимальной плотности подушки. Высота этого слоя может варьироваться в пределах от 0,4 до 0,6 м в зависимости от содержания глины в грунте.
По технологии, бетонная плита должна находиться над уровнем земли. Для этого монтируют щитовую опалубку, внутренние стенки которой закрывают плотной пленкой, чтобы предотвратить вероятность просачивания бетона.
Перед тем, как заливать раствор, монтируют и устраивают внутри опалубки армирующий каркас из стальных прутков. Параметры этой силовой конструкции зависят от суммарных нагрузок на фундамент. По СНиП выбирают тип и размер арматуры, а также определяют оптимальный шаг между прутками и расстояние между поясами.
Швы и зазор между стенами опалубки заполняют раствором. Когда бетон схватится, на поверхности устраивают бетонную стяжку, армированную одним поясом из стальных прутков.
Преимущества строительства из фундаментных блоков
Готовые блоки для фундамента обладают важнейшими характеристиками: стандартными габаритами, что делает строительство удобным и не требующим огромного количества специальной техники, а также надежностью, прочностью и долговечностью. Кроме того, их можно применять на любом типе грунтов.
Фундамент из бетонных блоков в большей массе случаев по своим свойствам выгодно отличается от монолитного. В качестве опоры будущих стен постройки, они прекрасно распределяют и несут колоссальные нагрузки, выдерживают длительные сроки эксплуатации и защищают здания от разрушения.
Экономия использования фундаментных блоков
Стоимость блоков невысока, если рассматривать возможность внушительно сэкономить при их приобретении. В сравнении с закладкой монолитного фундамента, не придется затрачивать значительные дополнительные средства на:
- строительные материалы (опалубку, арматуру);
- рабочую силу;
- аренду специализированной техники (миксеры, бетононасосы, вибромашины и прочее).
И опять же, монтаж фундаментных блоков очень прост, что практически исключает ошибки при строительстве основы для здания.
Технология производства
Стандартизированные элементы сборных ленточных фундаментов марки ФЛ производятся в условиях цехов заводов-изготовителей в соответствии с регламентом и требованиями отраслевого стандарта ГОСТ 13580-85. Преимущественно в качестве сырья для изготовления находит применение материал в виде тяжелого бетона класса B25, который характеризуется значением плотности в пределах от 2200 до 2500 кг/м3. Для упрочнения изделий задействуется технология армирования, предполагающая использование металлического основания, закладываемого в виде каркаса в основу плиты. Благодаря армированию сетками и прутами класса А3 изделия отличаются повышенной прочностью, имеют высокую надежность, долговечность и трещиностойкость. В зависимости от габаритов продукции, готовые блоки могут иметь массу в диапазоне от 420 до 3230 кг. В процессе производства бетон разливается по формам, в которые укладывается арматурный каркас и уплотняется. Это позволяет снизить до минимума объем воздушных прослоек и пузырьков, потенциально снижающих прочность и долговечность продукции. Для уплотнения задействуются различные вибрационные механизмы. В процессе изготовления блоки ФЛ оснащаются монтажными петлями в количестве четырех единиц, которые предназначены для строповки, подъема и перемещения груза в процессе перевозки, доставки к месту строительства и укладки на стройплощадке. Сушка бетона осуществляется в специальных термических камерах, которые поддерживают и задают необходимый температурный режим для форсированного протекания процесса набора прочности.
Стоимость изделий зависит от таких факторов, как габариты, масса изделия, вид используемого материала и технологичность применяемого при производстве оборудования.

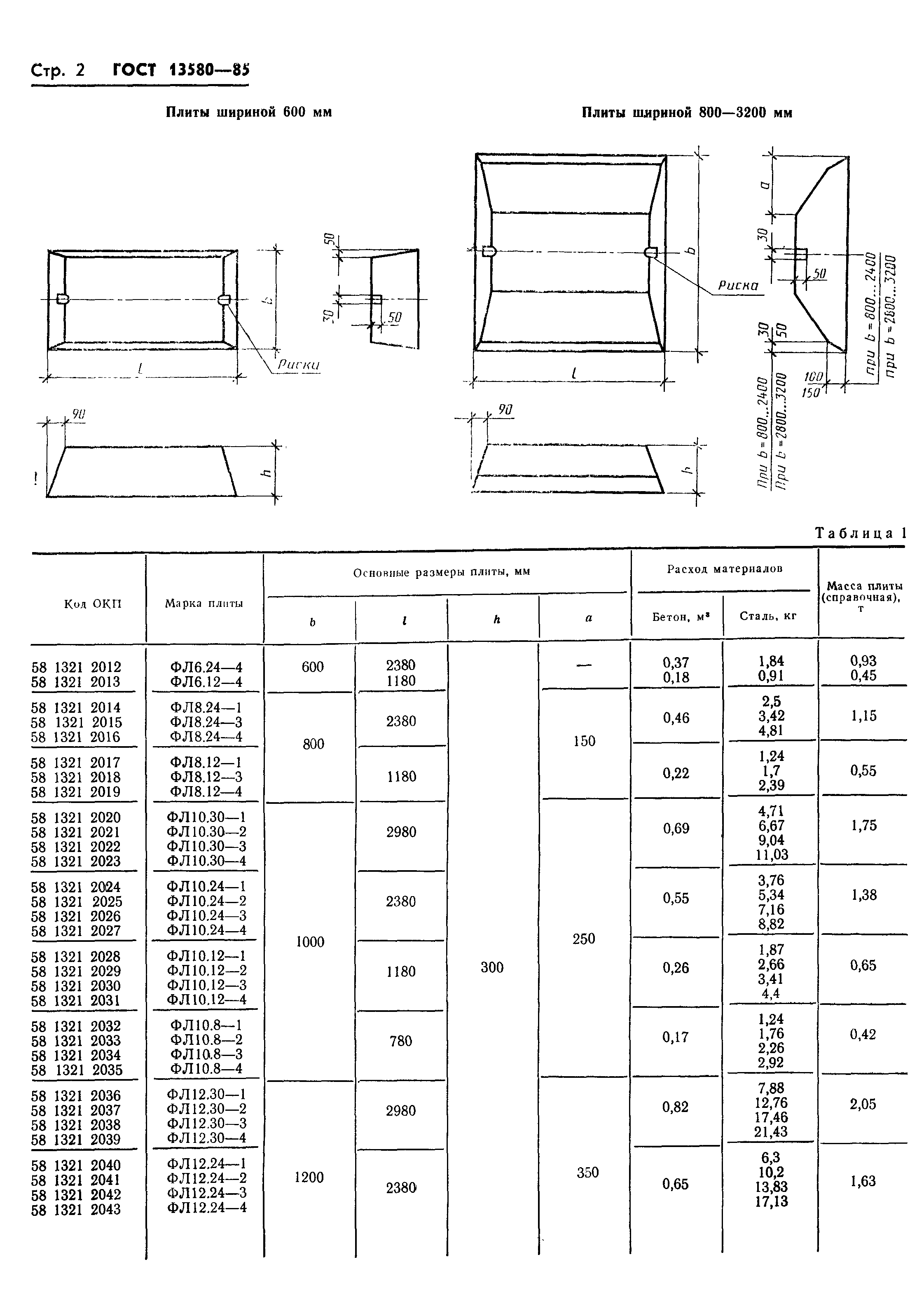

Действием отраслевого стандарта ГОСТ 13580-85 регламентированы допустимые отклонения линейных размеров, которые составляют:
- по ширине ± 10 мм — ± 15 мм для плит с различными габаритами;
- по высоте ± 10 мм.
Отклонение от прямолинейности варьируется от 2,5 мм до 3,5 мм.
Категория поверхности изделия относится к классу А7. Высокое качество изделий гарантируется благодаря наличию обязательного контроля качества в виде ультразвукового испытания и применения прочих неразрушающих методик для определения отпускной прочности бетона на сжатие. Проверка блоков на морозостойкость и водонепроницаемость реализуются по регламенту отраслевых стандартов ГОСТ 10060-7, а также ГОСТ 12730.5-85 и 12730.0-78.
3 Определения
3.1 строительное изделие: Изделие, предназначенное для применения в качестве элемента строительных конструкций зданий и других сооружений.
3.2 строительная конструкция: Часть здания или другого строительного сооружения, выполняющая определенные несущие, ограждающие и (или) эстетические функции.
3.3 рабочая документация на изделие (в соответствии с ГОСТ 21.501): Совокупность проектной документации, в общем случае включающей спецификацию, сборочный чертеж, чертежи деталей и, при необходимости, технические условия.
3.4 технологическая документация: Документация, относящаяся к технологическим процессам и операциям.
3.5 испытания (по ГОСТ 16504): Экспериментальное определение количественных и (или) качественных характеристик свойств объекта испытаний как результата воздействий на него при его функционировании, при моделировании объекта и (или) воздействий.
Примечание – Экспериментальное определение характеристик свойств объекта при испытаниях может проводиться путем использования измерений, аналогов, диагностирования, органолептических методов, путем регистрации определенных событий при испытаниях (отказы, повреждения) и т.д.
3.6 технический контроль (по ГОСТ 16504): Проверка соответствия объекта установленным техническим требованиям.
3.7 входной контроль (по ГОСТ 16504): Контроль продукции поставщика, поступающей к потребителю или заказчику и предназначаемой для использования при изготовлении, ремонте или эксплуатации продукции.
3.8 операционный контроль (по ГОСТ 16504): Контроль продукции или процесса во время выполнения или после завершения технологической операции.
3.9 приемочный контроль (по ГОСТ 16504): Контроль продукции, по результатам которого принимается решение о ее пригодности к поставкам и (или) использованию.
Примечание – Решение о пригодности продукции к поставкам и (или) использованию принимается с учетом результатов входного и операционного контроля, а также приемосдаточных и периодических испытаний.
3.10 приемосдаточные испытания (по ГОСТ 16504): Контрольные испытания продукции при приемочном контроле.
3.11 периодические испытания (по ГОСТ 16504): Контрольные испытания выпускаемой продукции, проводимые в объемах и в сроки, установленные нормативно-технической документацией, с целью контроля стабильности качества продукции и возможности продолжения ее выпуска.
3.12 сплошной контроль (по ГОСТ 16504): Контроль каждой единицы продукции в партии.
3.13 выборочный контроль: Контроль партии продукции путем проверки каждой единицы продукции, входящей в одну или несколько специально отобранных выборок из этой партии.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 9.302 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля
ГОСТ 6727 Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия
ГОСТ 8829 Изделия строительные железобетонные и бетонные заводского изготовления. Методы испытаний нагружением. Правила оценки прочности, жесткости и трещиностойкости
ГОСТ 10060 Бетоны. Методы определения морозостойкости
ГОСТ 10180 Бетоны. Методы определения прочности по контрольным образцам
ГОСТ 10181 Смеси бетонные. Методы испытаний
ГОСТ 10922 Арматурные и закладные изделия, их сварные, вязаные и механические соединения для железобетонных конструкций. Общие технические условия*
________________
* В Российской Федерации действует ГОСТ Р 57997-2017 “Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия”.
ГОСТ 12730.0 Бетоны. Общие требования к методам определения плотности, влажности, водопоглощения, пористости и водонепроницаемости
ГОСТ 12730.3 Бетоны. Метод определения водопоглощения
ГОСТ 12730.5 Бетоны. Методы определения водонепроницаемости
ГОСТ 13015 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения
ГОСТ 17624 Бетоны. Ультразвуковой метод определения прочности
ГОСТ 17625 Конструкция и изделия железобетонные. Радиационный метод определения толщины защитного слоя бетона, размеров и расположения арматуры
ГОСТ 18105 Бетоны. Правила контроля и оценки прочности
ГОСТ 22690 Бетоны. Определение прочности механическими методами неразрушающего контроля
ГОСТ 22904 Конструкции железобетонные. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры
ГОСТ 23009 Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)
ГОСТ 23858 Соединения сварные стыковые и тавровые арматуры железобетонных конструкций. Ультразвуковые методы контроля качества. Правила приемки
ГОСТ 26134 Бетоны. Ультразвуковой метод определения морозостойкости
ГОСТ 26433.0* Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения
________________
* В Российской Федерации действует ГОСТ Р 58941-2020.
ГОСТ 26433.1** Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления
________________
** В Российской Федерации действует ГОСТ Р 58939-2020.
ГОСТ 26633 Бетоны тяжелые и мелкозернистые. Технические условия
ГОСТ 30108 Материалы и изделия строительные. Определение удельной эффективной активности естественных радионуклидов
ГОСТ 31384 Защита бетонных и железобетонных конструкций от коррозии. Общие технические требования
ГОСТ 34028 Прокат арматурный для железобетонных конструкций. Технические условия
Примечание – При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
Когда стоит использовать плитное основание и почему?
Закладка плитного фундамента – практичное решение для строительства гаража
Когда на участке грунтовые воды залегают близко от поверхности земли, то качественная гидроизоляция силовой конструкции станет экраном и не позволит почвенной влаге проникнуть в стены сооружения.
Таким образом, при грамотном проектировании и соблюдении технологии строительства гараж на плитном фундаменте простоит десятки лет без трещин в полу и стенах.
Плитный фундамент характеризуется достаточной несущей способностью, чтобы выдержать давление гаража из любых строительных материалов (кирпича, газобетона, бруса), а также вес автомобиля.
В разных случаях параметры плиты и глубина котлована будут зависеть от проектных нагрузок. Технология позволяет подобрать оптимальную высоту монолита и характеристики подошвы, чтобы построить даже двухэтажную конструкцию большой площади.
Цельный или из ж/б плит?
По способу устройства плитный фундамент может быть двух видов:
- Монолитной, когда в подготовленном пространстве монтируют арматурный каркас и заливают его бетонным раствором.
- Сборной – на подушку укладывают заводские железобетонные плиты, а сверху делают стяжку небольшой высоты.
Относительно эксплуатационных характеристик, оба варианта подходят для строительства гаража.
Поэтому выбор индивидуального застройщика между монолитом и ж/б плитами основывается на материальных возможностях и личных предпочтениях.
5 Форма и основные размеры
5.1 Плиты следует изготовлять в соответствии с требованиями настоящего стандарта, а также проектной и технологической документации, утвержденной в установленном порядке.
5.2 Форма и основные размеры наиболее часто применяемых плит приведены на рисунке 1 и в таблице 1.
|
1 – риска
Рисунок 1 – Форма и основные размеры плит
Таблица 1 – Основные размеры плит
Марка плиты | Основные размеры плиты, мм | |||
ФЛ6.24-4 | 600 | 2380 | 300 | – |
ФЛ6.12-4 | 1180 | |||
ФЛ8.24-1; ФЛ8.24-3; ФЛ8.24-4 | 800 | 2380 | 150 | |
ФЛ8.12-1; ФЛ8.12-3; ФЛ8.12-4 | 1180 | |||
ФЛ10.30-1; ФЛ10.30-2; ФЛ10.30-3; ФЛ10.30-4 | 1000 | 2980 | 250 | |
ФЛ10.24-1; ФЛ10.24-2; ФЛ10.24-3; ФЛ10.24-4 | 2380 | |||
ФЛ10.12-1; ФЛ10.12-2; ФЛ10.12-3; ФЛ10.12-4 | 1180 | |||
ФЛ10.8-1; ФЛ10.8-2; ФЛ10.8-3; ФЛ10.8-4 | 780 | |||
ФЛ12.30-1; ФЛ12.30-2; ФЛ12.30-3; ФЛ12.30-4 | 1200 | 2980 | 350 | |
ФЛ12.24-1; ФЛ12.24-2; ФЛ12.24-3; ФЛ12.24-4 | 2380 | |||
ФЛ12.12-1; ФЛ12.12-2; ФЛ12.12-3; ФЛ12.12-4 | 1180 | |||
ФЛ12.8-1; ФЛ12.8-2; ФЛ12.8-3; ФЛ12.8-4 | 780 | |||
ФЛ14.30-1; ФЛ14.30-2; ФЛ14.30-3; ФЛ14.30-4 | 1400 | 2980 | 400 | |
ФЛ14.24-1; ФЛ14.24-2; ФЛ14.24-3; ФЛ14.24-4 | 2380 | |||
ФЛ14.12-1; ФЛ14.12-2; ФЛ14.12-3; ФЛ14.12-4 | 1180 | |||
ФЛ14.8-1; ФЛ14.8-2; ФЛ14.8-3; ФЛ14.8-4 | 780 | 500 | ||
ФЛ16.30-1; ФЛ16.30-2; ФЛ16.30-3; ФЛ16.30-4 | 1600 | 2980 | 500 | |
ФЛ16.24-1; ФЛ16.24-2; ФЛ16.24-3; ФЛ16.24-4 | 1600 | 2380 | ||
ФЛ16.12-1; ФЛ16.12-2; ФЛ16.12-3; ФЛ16.12-4 | 1180 | |||
ФЛ16.8-1; ФЛ16.8-2; ФЛ16.8-3; ФЛ16.8-4 | 780 | |||
ФЛ20.30-1; ФЛ20.30-2; ФЛ20.30-3; ФЛ20.30-4 | 2000 | 2980 | 500 | 700 |
ФЛ20.24-1; ФЛ20.24-2; ФЛ20.24-3; ФЛ20.24-4 | 2380 | |||
ФЛ20.12-1; ФЛ20.12-2; ФЛ20.12-3; ФЛ20.12-4 | 1180 | |||
ФЛ20.8-1; ФЛ20.8-2; ФЛ20.8-3; ФЛ20.8-4 | 780 | |||
ФЛ24.30-1; ФЛ24.30-2; ФЛ24.30-3; ФЛ24.30-4 | 2400 | 2980 | 900 | |
ФЛ24.24-1; ФЛ24.24-2; ФЛ24.24-3; ФЛ24.24-4 | 2380 | |||
ФЛ24.12-1; ФЛ24.12-2; ФЛ24.12-3; ФЛ24.12-4 | 1180 | |||
ФЛ24.8-1; ФЛ24.8-2; ФЛ24.8-3; ФЛ24.8-4 | 780 | |||
ФЛ28.24-1; ФЛ28.24-2; ФЛ28.24-3; ФЛ28.24-4 | 2800 | 2380 | 1000 | |
ФЛ28.12-1; ФЛ28.12-2; ФЛ28.12-3; ФЛ28.12-4 | 1180 | |||
ФЛ28.8-1; ФЛ28.8-2; ФЛ28.8-3; ФЛ28.8-4 | 780 | |||
ФЛ32.12-1; ФЛ32.12-2; ФЛ32.12-3 | 3200 | 1180 | 1200 | |
ФЛ32.8-1; ФЛ32.8-2; ФЛ32.8-3 | 780 |
