Гофрированная труба для прокладки проводов — конструкция и применение

Назначение гофры

Чтобы исключить ошибки, следует уточнить требования ПУЭ. В разделе № 7 отмечена возможность прокладки кабелей в строительных конструкциях из бетона, кирпича, иных негорючих материалов с жесткой фиксацией. Это значит, что допустимо создание каналов (штроб), которые впоследствии будут закрыты цементно-песчаным раствором. Но при создании стен, перекрытий и перегородок в заводских условиях, такой монтаж не разрешен. Необходимо создавать отверстия, которые подразумевают замену кабеля при необходимости.

Оболочку, удерживающую раствор, можно сделать из подходящих отрезков труб. Но применение подобных изделий ограничивает и усложняет прокладку сложных по форме и составу трасс.

Радиус поворота при использовании гофры для электропроводки фактически ограничен только официальными инструкциями производителя кабеля. Подобную линию, применив, обычную пластиковую трубку, создать сложно

Для монтажа линий рядом с деревянными и другими горючими конструкциями используют металлические трубы. Создавать повороты будет проще, если работать с гофройГибкая оболочка пригодится для прокладки трасс в конструкциях подвесных потолковС помощью этих изделий можно прокладывать сложные трассы бытового и промышленного назначения

При установке на открытом воздухе гофра предотвратит попадание на внешнюю оболочку кабеля прямых солнечных лучей. Следует знать, что некоторые полимеры разрушаются ультрафиолетовым излучением. Применение таких изделий упрощает монтаж, повышает уровень безопасности.

Советы по выбору трубы для монтажа в разных условиях

Самый главный параметр, учитываемый при выборе способа защиты электропроводки – это место размещения: в помещении на стене, за подвесным потолком, гипсокартонной фальшстеной; на высоте до 2 м, на уровне пола или плинтуса, выше 2 м; в сыром помещении, под открытым небом или в грунте. Второй параметр – требуемая степень защиты, напрямую зависящая от места размещения электрических сетей.

Для прокладки проводов и кабелей на улице чаще применяют стальные гладкие и гофрированные трубопроводы. Они несколько прочнее конструкций из ПВХ. К тому же ПВХ хоть и считается устойчивым к ультрафиолету, но под прямыми солнечными лучами гофра из ПВХ простоит не очень долго – лет 15-20. Труба из ПВХ простоит немного дольше. Но все зависит от целей прокладки провода и потенциального срока службы всей конструкции – если это силовой кабель, то его прокладывают надежно и надолго, а если это проводок к светильнику – то как раз через 15-20 лет придет время обновлять и светильник и проводку.

Желательно обеспечивать герметичность прокладки провода на открытом воздухе – и для сохранности проводов и изоляции, и для сохранности труб – при замерзании в них воды их может разорвать или деформировать. При использовании металлической гофры следует выбирать гофру с внутренним слоем из пластика. Стыки труб и рукавов с коробками или фитингами желательно промазать герметиком или герметизировать уплотнителями.

ПНД и полипропилен не устойчивы к ультрафиолету, поэтому их не используют на улице. Хотя 2-3 года простоят – для временной прокладки электрических сетей годятся.

В грунте прокладку коммуникаций производят при помощи ПНД и двуслойной гофры из ПВХ. Прокладка в металле уже практически отошла в прошлое из-за склонности стали к коррозии.

Для заливки в стяжку и бетонные стены и полы, прохода стен необходимо использовать прочные гладкие стальные или пластиковые трубы или армированную тяжелую гофру. В производственных и складских помещениях также требуются прочные гладкие кабельные короба. В общественных зданиях, подъездах и в некоторых других местах также придется использовать гладкие прочные трубы, исходя из соображений безопасности людей (или антивандальной стойкости).

Во влажных помещениях используют двухслойную гофру, которая надежно герметизирует провода.

Самые тонкие и легкие гофрорукава используются при прокладке электрических сетей под обшивкой стен и потолков, подвесными потолками, в гипсокартонных перегородках.

При открытой прокладке следует учитывать расположение проводки – если есть возможность повреждения предметами, сумками, руками-ногами и прочими частями тела, следует выбирать или гладкие трубы, или прочную гофру с толстой стенкой. Особенно следует учесть эту опасность при прокладке провода вблизи пола и над плинтусом, на высоте бедер (0,8-1,2 м)

При покупке гофры следует выбирать изделия с зондом (проволокой) для протягивания кабеля. Отсутствие зонда усложнит Вашу работу и вызывает сомнения в качестве гофрорукава.

Покупать желательно в крупных магазинах и гипермаркетах. При покупке обязательно следует требовать чек и сертификат, особенно для пластиковых изделий. Для внутренней проводки пластик должен быть самозатухающим! Если есть возможность, желательно купить небольшой кусок трубы и проверить – попробовать поджечь.

Размеры и примерные цены

При выборе труб необходимо правильно выбрать диаметр. Для сетей освещения, телефонной или компьютерной сети достаточно трубы диаметром 16 мм. Для подвода проводов к выключателям и розеткам подойдет диаметр 20 мм. Для небольших кабелей (например, для подключения мощного оборудования на кухне) подойдет диаметр 25 мм. Силовые кабели лучше прокладывать в трубах диаметром 25-50 мм.

Цены на гофру ПВХ:

• Диаметр 16 мм – от 4,7 до 9 руб. и выше.
• Диаметр 20 мм – от 6,5 до 11 руб. и выше.
• Диаметр 25 мм – от 10,8 до 18 руб. и выше.

Цены на гладкие изделия из ПВХ:

• Диаметр 16 мм – от 12 руб. и выше.
• Диаметр 20 мм – от 18 руб. и выше.
• Диаметр 25 мм – от 35 руб. и выше.

Цена очень отличается у разных производителей.

Как осуществляется правильная укладка кабеля в полу

Следует запомнить основное правило: при монтаже кабеля в бетонном полу используется обыкновенная гофра, а при монтаже в деревянном — металлическая. Прокладка проводки без какой-либо защиты запрещена всеми нормативными документами. Что следует знать, приступая к разводке электрики по полу:

1. Все места соединений должны быть выполнены только в распределительных коробках. Наличие скруток в полу, без дополнительной защиты, недопустимо. Также нельзя оставлять открытыми другие виды соединений: с применением гильз или клеммных колодок, болтовых соединений и другого.
2. Очень удобно распределительную коробку выводить на поверхность пола. Это позволяет быстро определить и устранить неисправность, при этом не нарушая целостность напольного покрытия.
3. Гофру нельзя заполнять кабелем больше чем на половину. Это следует учесть и выбирать гофру соответствующего диаметра. Только тогда, для замены провода, его можно будет полностью достать из пола.
4. Не стоит монтировать слишком длинные линии — 20 м вполне достаточно. Если требуется применение проводников большей длины, то необходимо применять специальные транзитные короба.
5. На одном кабеле не должно быть более двух изгибов, углы которых составляют 90 градусов и выше. Это пагубно скажется на дальнейшей эксплуатации электрической сети и при необходимости проводник невозможно будет достать.
6. При прокладке кабеля в деревянном полу, не стоит крепить его к лагам, в этом случае, в них делают специальные отверстия, через которые потом пропускают гофру. Наличие таких отверстий никак не повлияет на устойчивость напольного покрытия. Для дополнительной безопасности, все элементы деревянного пола должны быть обработаны специальным составом, предотвращающим горение.
7. Приступая к заливке бетонного пол необходимо помнить, что толщина цементной стяжки над проводкой должна составлять приблизительно 30 см. Для лучшей устойчивости (но не в целях электробезопасности), в стяжку также укладывают армированную сетку.
8. Гофра с проводниками не должна пересекаться, все кабели должны проходить параллельно друг другу. При их пересечении потребуется поднимать уровень пола, что подразумевает дополнительный расход строительного материала.

Что выбрать

Короб и гофра это специальные приспособления, которые способны защитить уложенные провода от механических повреждений и пагубного внешнего воздействия. У каждого из них есть как свои определенные достоинства, так и некоторые недостатки, которые следует учитывать при выборе такого приспособления.

Например, при прокладке коммуникаций на неровных поверхностях, целесообразнее использовать гофру. Это обусловлено тем, что по сравнению с коробом, она более гибка и при ее установке не нужно использовать другие приспособления и дополнительные аксессуары.

Однако если возникает необходимость в компактном монтаже коммуникаций, тогда лучше использовать короб. Кроме того, на его поверхности можно устанавливать выключатели либо розетки. При использовании такого приспособления следует учитывать тот факт, что оно подходит исключительно для наружного монтажа коммуникаций (короб нельзя укладывать в стены) при проведении работ по прокладке сетей внутри помещения.

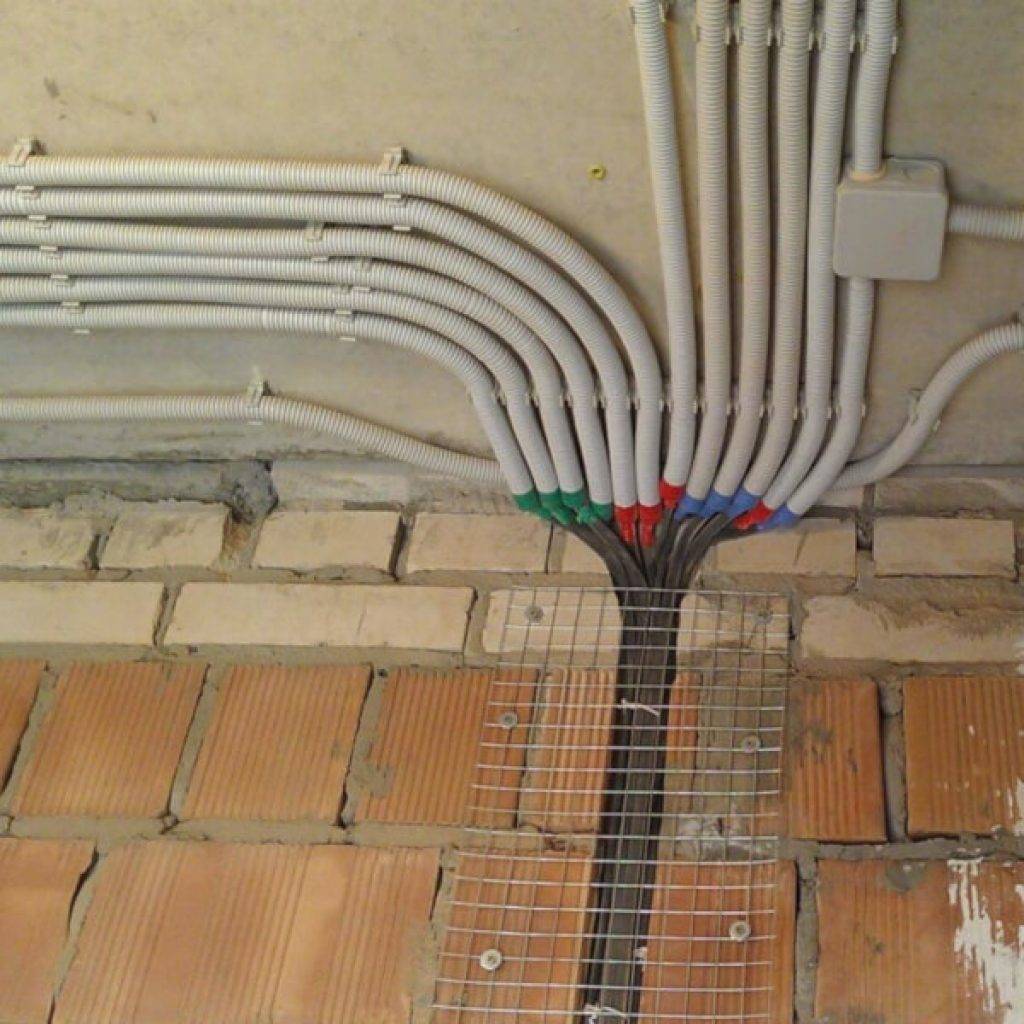

Монтаж электропроводки в гофре открытым способом

Монтаж открытой электропроводки в деревянном доме

Монтаж гофрированных труб включает в себя несколько этапов. Алгоритм установки электропроводки в гофре открытым способом:

1. Для фиксации шланга применяются специальные клипсы, изготовленные из качественного пластика. Им свойственны разные размеры, выбор будет зависеть от диаметра используемых труб.
2. Клипсы прикрепляют к поверхностям с интервалом 30-40 см. Делают это с помощью дюбель-шурупов или саморезов. Выбор деталей зависит от материала, из которого изготовлена поверхность, например, дерево, бетон, кирпич и т.д.
3. Для надежной фиксации гофру вдавливают в клипсу до появления характерного щелчка. Если клипсы были подобраны верно вероятность самопроизвольного выпадения исключена.

На этапе проектирования, прокладывая схематически путь проводки, нужно брать во внимание следующие важные моменты:

• Максимальный и допустимый радиус поворота гофры составляет 90 градусов. Чем угол плавнее, тем лучше.
• Повороты не должны располагаться близко друг к другу, оптимальное расстояние между ними – 4-5 метров. Если такая возможность отсутствует, с целью безопасности проводку дополнительно оснащают распределительной коробкой.
• Максимальная длина отдельного участка – 25 метров, допустимое количество разворотов – 4.

Сколько проводов можно проложить в одной гофре

Таблица выбора гофрированных труб в зависимости от количества проводов и размеров сечения

По правилам монтажа электроустановок, по разным каналам требуется прокладывать основной и резервный кабель, а также жилы аварийного и рабочего освещения.

Приблизительный подсчет, сколько кабелей можно проложить в одной гофре:

• При диаметре 16 помещается 3 кабеля.
• Если он равен 20, поместится 4-5.
• Диаметр более 25 вмещает 5-6 кабелей.

Точное количество рассчитывается при условии, что длина трубы составляет не менее 35 метров.

Преимущества гофры заключаются в доступной стоимости, легком весе, что значительно упрощает процесс транспортировки и установки, высокая сопротивляемость термическим и механическим воздействиям, длительный эксплуатационный срок.

Как правило, трудностей при выборе и установке гофрированных труб не возникает

Во время проведения работ нужно соблюдать технику личной безопасности, при работе с электрическими кабелями важно обесточить помещение и проверить в жилах напряжение

Свойства, делающие такие трубы популярными в монтаже

• низкая степень воспламеняемости и самозатухающие гофротрубы в случае возгорания провода;
• защита от опасного воздействия или угрозы механических повреждений;
• изоляция, обеспечивающая безопасность человека, находящегося в помещении;
• противостояние механическим факторам воздействия на проводку;
• обеспечение защиты от воздействий окружающей среды и природных факторов
• эстетика помещения.

При всех прочих приблизительно равных характеристиках преимуществом труб ПНД является большой диапазон температуры окружающей среды, который они могут гарантированно выдерживать без разрушения: от -25 до 95 градусов Цельсия.

Размеры выпускаемых гофротруб для кабелей начинается с 16 мм. Это наружный диаметр, что следует учитывать при выборе размера.

Цветовые решения могут быть разными. Самые распространенные цвета – беловато-серый, черный и красный.

Гофротруба может быть изготовлена и из металла, но такие трубы в электротехнических целях по понятным причинам не применяются.

Монтаж кабеля в земле — 20 частых ошибок. Формула идеального подземного ввода в дом.

При монтаже электрического ввода в дом каждый из нас задумывается, каким образом его лучше сделать – воздушным или подземным способом? Монтаж воздушного СИП — это всегда в разы быстрее и в несколько раз дешевле.

Во-первых, это надежнее. А во-вторых, не портит фасад здания и внешний вид прилегающей территории.

Зачастую эти два способа объединяются. Изначально на специальную трубостойку делается ввод с опоры.

А уже от этого распредшкафа кабель укладывают в землю и заводят в дом. При нахождении опоры недалеко от здания, некоторые провод СИП монтируют непосредственно на фасад.

Но мы обратимся именно к подземному вводу. Давайте рассмотрим с какими трудностями вы столкнетесь при укладке кабеля в земле и особый акцент сделаем на распространенных ошибках при выполнении данной работы, которые в конечном итоге рано или поздно приводят к выходу из строя КЛ.

Монтаж кабеля в земле можно сделать двумя способами:

Сначала рассмотрим первый способ. Здесь применяется как правило, кабель с ленточной броней – ВБбШв или АВБбШв.

Вовсе не обязательно использовать бронь типа ААБл, ААШВ, где идет цельная литая защитная оболочка из алюминия. Это могут быть просто ленты, перекрывающие друг друга внахлест.

Бронь в данном случае защищает не столько от внешнего воздействия (кто-то начал копать там, где нельзя этого делать), сколько от деформации и усилий тяжения при пучении грунта.

То же самое относится и к проводу СИП. Его нельзя укладывать в землю даже в трубах.

Нередко на ютубе можно встретить ролики, где используется медный КЛ с жилами 6мм2 или алюминий 10мм2. Объясняется это якобы малым количеством эл.приборов в доме или на даче.

По нагрузке вам этого может быть и хватит, а вот по соблюдению требований минимального сечения PEN-проводника, у вас будет нарушение. При однофазном питании кабель должен быть трехжильным, при трехфазке – пятижильным.

Выбранный кабель следует аккуратно уложить в траншею. Какого размера она должна быть, каких расстояний следует придерживаться при ее раскопке?

Необходимо выдержать определенное расстояние в 60см.

После укладки в землю кабель не должен попадать на линию действия силы фундамента, направленную под 45 градусов от основания.

Также требуются нормированные отступы от растений и деревьев на вашем участке. Вот минимальные габариты при подземной прокладке кабеля от ближайших коммуникаций, конструкций и препятствий.

Какие размеры должны быть у этой траншеи? Ориентироваться здесь можно на типовой проект А5-92 “Прокладка кабелей напряжением до 35кв в траншеях” – скачать.

Глубина залегания кабеля – 0,7м. Учтите, это расстояние от поверхности до верха самого кабеля.

Откуда вообще взялись все эти цифры? Почему нельзя элементарно прикопать кабель у себя во дворе на глубину штыка лопаты? К чему такие мучения?

Вы же монтаж делаете не в общественном месте на улице города или на стройке, где будут ездить большегрузные авто.

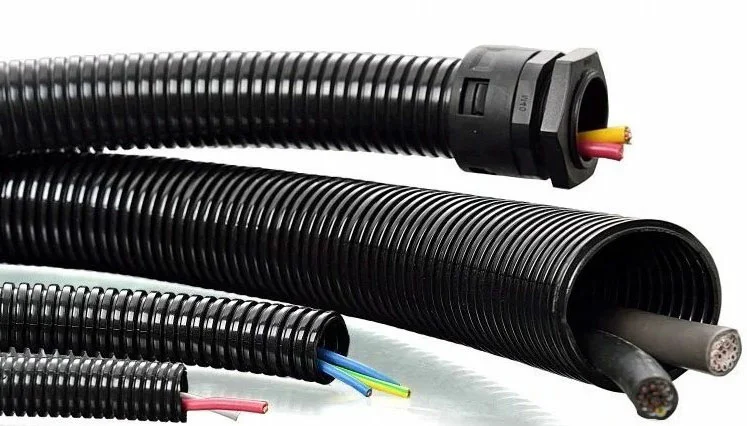

Гофра для проводов: конструкция и материалы

Гофротрубу для кабеля используют для монтажа всевозможных линий, а также для различных вариантов проводки: замаскированной, подземной и наружной. Они различаются своим устройством, технологией и сырьем.

Могут использоваться следующие типы материалов:

ПНД является гибким проводом;

Применение материала ПНД

• поливинилхлорид относится к самозатухающим типам сырья;
• пнд применяется для скрытых линий. Он прокладывается в бетонных конструкциях или кирпиче;
• полипропилен представляет собой пластиковую магистраль, которая используется для установки кабеля;
• полиамид обеспечивает хорошую гидроизоляцию.

Структура изделия из полиамида

Если проводка прокладывается по горючим видам материала, то применяется термостойкая гофра из металла. Трубы могут иметь разную конструкцию. При однослойном варианте у магистрали одна стенка между наружной и внутренней поверхностью. Двухслойное изделие имеет внутренний слой, который помещается в защитном корпусе.

Гофра для проводов востребована благодаря множеству достоинств:

• долгий срок службы;
• не пропускает влагу;
• стойкость к возгораниям;
• повышенная сопротивляемость разным видам нагрузки;
• не поддается коррозии;
• небольшой вес.

Электрические провода

Монтаж электрической проводки в гофре — требования

Используя гофрированные трубки для прокладки электрических кабелей, необходимо соблюдать следующие нормативы ПУЭ:

вне зависимости от способа прокладки для соединения отдельных участков необходимо применять пайку, клеммники или опрессовку;
Клеммник

все точки соединения кабельных линий, помещенных в гофрированных каналах, нужно оснащать распределительными коробками;

основной и резервный кабель, линии рабочего и аварийного освещения разрешается монтировать только в раздельных гофрах;

не имеющие огнестойкости гофры из пластика можно использовать только для внутренней проводки внутри кирпичных, панельных и бетонных стен и перекрытий;

организация линий внутри деревянных стен и перекрытий может быть осуществлена только в комбинации с несгораемыми отделяющими прокладками толщиной 10 мм из цемента, штукатурки и т.п.

допустимое расстояние от пластиковой гофры, проложенной на огнестойком основании – не менее 100 мм;

высота расположения открытой кабельной линии внутри гофрированного кабеля над сгораемым основанием – от 10 мм (для реализации этого требования используются специальные подкладки из пенофола);

запрещается установка трубок из металла в санузлах и других помещениях с повышенным уровнем влажности;

внутренняя и наружная организация кабельных линий в металлических гофрах разрешается только при условии герметизации трубок (несоблюдение этого условия даже при попадании внутрь малого количества влаги чревато полным перегоранием проводки).

Допустимая высота расположения открытых питающих линий внутри помещений – не менее 2-х м

Благодаря применению гофрированных оболочек появляется возможность не обращать внимание на это ограничение. Дело в том, что все изделия данного типа обладают необходимыми прочностными характеристиками, достаточными для обеспечения безопасности токопроводящих линий на случай проникающего воздействия предметами диаметром от 12.5 мм

При использовании гофр из стали их в обязательном порядке подключают к заземляющему оборудованию и оснащают дополнительной защитой от коррозии. Ограничения по сопротивлению заземленного гофрированного канал до точки коммутации с шиной – 10 Ом. При проектировке направления прокладки необходимо избегать точек скопления влаги. Все места подводки к распределительным коробкам должны быть заизолированы стандартным способом.

Для чего вообще нужен гофрорукав?

Монтаж электропроводки – дело ответственное и не терпящее ошибок. От его качества напрямую зависит безопасность пребывания в электрифицированных помещениях.

Блага цивилизации в виде светящихся лампочек и многочисленной бытовой техники по определению не могут работать без подключения к электросети.

А любой электрический кабель под напряжением является источником поражающего тока, опасного для человека.

Гофру для электрических проводов рекомендуется использовать везде (при скрытом и открытом способе монтажа, при укладке на улице и в помещениях). Если это невозможно по эстетическим соображениям, то ее стоит заменить декоративным кабель-каналом

Первой защитой от поражения электротоком является изоляционная оплетка самого кабеля. Независимо от материала исполнения, она надежно оберегает человека от протекающего по жилам тока.

Однако изоляция не долговечна. Это алюминий или медь провода способны прослужить 15–25 лет, а вот внешняя оплетка на них нередко повреждается уже через 3–4 года после ввода проводки в эксплуатацию.

Срок службы изоляции электропровода сильно снижается из-за:

• повышенной влажности (уличной либо комнатной);
• перегрева при повышенных нагрузках;
• ультрафиолета и других факторов.

В результате – пробой, замыкание, пожар и поражение током человека. Чтобы минимизировать риски, электрики и укладывают провода в гофрорукав.

Он, с одной стороны, выполняет функцию дополнительного барьера между электротоком и человеком, а с другой – служит защитой кабелю.

При возникновении необходимости заменить старый провод в гофре он просто вытягивается из рукава, а на его место вставляется новый – и неважно, под отделкой либо в бетонной стяжке находится этот канал

Уложенный в гофру трубу кабель получает защиту от:

• сдавливания и иных механических повреждений;
• ультрафиолета и осадков (при прокладке проводов на улице);
• воздействия влаги.

И последнее – пожаробезопасность. Все гофрорукава для электрических кабелей выполнены из негорючих либо самозатухающих материалов.

Это снижает вероятность воздействия открытого пламени на провод внутри гофры, а также предотвращает распространение огня при коротких замыканиях и возгораниях кабельной оплетки из пластика.

Почему так популярны трубы металлические гофрированные для электропроводки

Основным предназначением металлической гофры для проводки является защита проводов от разных повреждений. В жилых помещениях металлогофра используется для кабелей, которые проводятся по сгораемым поверхностям. Это различные электрические проводки над подвесными конструкциями, в хозяйственных строениях и постройках из дерева.

Дополнительная защита важна при контакте кабеля с магистралями трубопроводов

Это важно при пересечении с отопительными магистралями и газопроводом. Укладка электропроводки внутри металлического корпуса делается в несколько шагов:

• провода затягиваются внутрь защищающей магистрали;
• установка конструкции на поверхностях и подвод проводов в щитовые короба;
• подсоединение кабелей.

Защитная магистраль прокладывается по разнообразным поверхностям при помощи клипс. Крепить нужно через расстояния, чтобы исключить провисание

Уделите внимание монтажу кабелей и проводов внутрь электроприборов. В гофре не должен собираться конденсат

При вводе в конструкции электрощитов применяются разнообразные муфты. Для соединения элементов применяются фитинги.

Применение металлических магистралей в промышленных целях

Металлическая отличается от аналогичных вариантов повышенной прочностью. Также представлены следующие варианты:

• пластиковая гофра имеет отличные технические характеристики;
• уличный вариант используется для проводки снаружи, она устойчива к агрессивным проявлениям окружающей среды;
• для сохранения проводов в автомобилях применяется автомобильная труба;
• изделие для протяжки кабеля в земле обладает износоустойчивостью и может эксплуатироваться очень долго;
• к современным вариантам относится ПВХ конструкции;
• термостойкий вариант имеет повышенный уровень прочности и не подвержен термическому воздействию.

Прокладка кабеля в гараже

Особенности монтажа

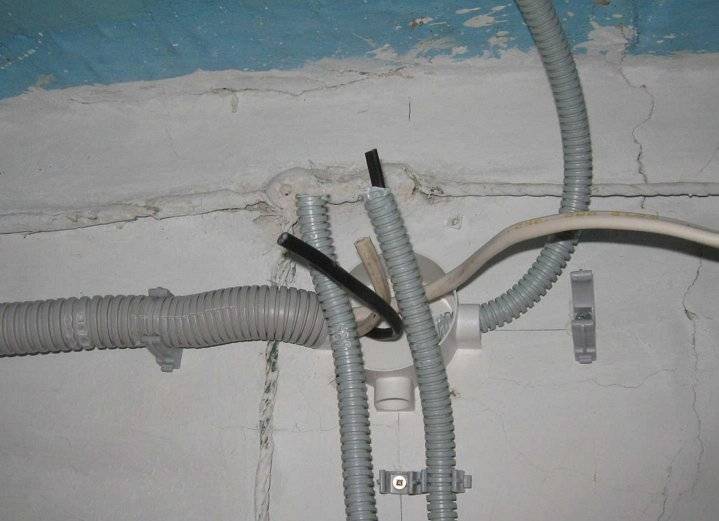

Монтаж проводки в гофре на бетонное основание, подвесы и соединение в коробке

Монтаж гофрированных труб имеет несколько этапов, основные из них – укладка электрического кабеля и крепление труб с проводкой к поверхностям, также стоит рассмотреть наиболее распространенные трудности, которые возникают при использовании изделий.

Установка гофры делится на два вида – открытая и закрытая. Каждая имеет свои особенности.

• В первом случае для фиксации шланга требуется использовать специальные клипсы из пластика. Они бывают разных размеров, выбор зависит от диаметра используемых гофрированных труб.
• Клипсы располагают с интервалом в 30-40 см. К поверхностям их крепят при помощи саморезов или дюбель-шурупов. Выбор зависит от материала, из которого изготовлена поверхность (бетон, кирпич, дерево и т.д.).
• В клипсах труба фиксируется надежно. Для этого гофру вдавливают внутрь клипсы до появления характерного щелчка. При правильно подобранных размерах вероятность самопроизвольного выпадения трубы исключена.
• При скрытом монтаже клипсы использовать можно, но это очень неудобно, поскольку они занимают достаточно много места. Исключение представляет установка гофрированной трубы в стяжку, поверх которой будет наложен большой слой строительных смесей, чтобы скрыть все неровности.
• Для установки в стены используют дюбель-стяжки, скобы из пластика или любые самодельные варианты, нарезанные из тонколистового металла.

Проектируя путь, где будет проведена проводка, должны быть учтены следующие моменты:

• Протяженность каждого отдельного участка не должна превышать 25 метров, допустимое количество поворотов — 4.
• Повороты не должны находиться близко друг к другу, оптимальный интервал 4-5 метров. Если это невозможно, дополнительно устанавливают распределительную коробку.
• Максимально возможный радиус поворота – 90 градусов, но чем он плавнее, тем лучше.

Общие требования

Внешняя электрическая линия прокладывается по архитектурным линиям здания. Запрещено применение бронированных элементов, имеющих горючее волокнистое покрытие. Недопустимо применять внутри одного пучка и силовой, и телефонный провода. Расстояние между ними должно быть не менее 25 мм. При установке нескольких проводников нужно постараться выполнить наименьшее число перехлестов. При прокладке СИП в соответствии с ПУЭ, нужно соблюдать некоторые расстояния между ним и определенными частями здания:

• выше окна и двери — 0,3 м;
• ниже балкона и окна — 0,5 м;
• высота над уровнем земли — 2,5 м;
• сбоку от окна — 0,5 м;
• сбоку от балкона и двери — 1 м.

При проведении силового провода по стене необходимо соблюдать минимальные расстояния до окон

Применение

До появления гофрированных электротехнических труб в качестве материала для скрытой проводки, кабели замуровывали в стены, покрывая штукатуркой, а открытые края – прикручивали к опоре или пропускали через металлическую трубу. Это значительно осложняло демонтаж и ремонт электросети в случае таких, например, неполадок как короткое замыкание – для извлечения кабеля требовалось разбивать шов.

Пожаробезопасность

Гофры из самозатухающего ПВХ (степень воспламеняемости В3 по ГОСТ 30402-96) не только не горят сами, но и предотвращают распространение огня при возгорании проводки, сжимаясь вокруг кабеля и ограничивая приток кислорода

Гофра обеспечивает дополнительную влагоизоляцию электропроводки, что важно для помещений с повышенной влажностью.. На рынке строительных продуктов она появилась относительно недавно, но, благодаря своим полезным свойствам, практически сразу стала очень востребованной

На рынке строительных продуктов она появилась относительно недавно, но, благодаря своим полезным свойствам, практически сразу стала очень востребованной.

Гофрированные трубы (гофры) под электропроводку.

Технология монтажа

Предлагаем ознакомиться с основными требованиями к монтажу проводки в гофрированных трубах, частыми ошибками и простыми способами, позволяющими протянуть стяжку кабелей через гофру.

Требования и ошибки

Выполняя прокладку проводки в гофрированной трубе, следите за соблюдением следующих условий:

• протяженность одного участка без транзитных элементов (муфт, тройников, разветвителей) не должна превышать 25 м, количество поворотов – до четырех;
• на острый угол нельзя устанавливать цельный гофрорукав;
• избегайте близкого расположения двух и более поворотов трассы;
• угол поворота должен быть больше 90 градусов, радиус – желательно больше;
• две гофрированные трубы следует располагать на расстоянии не менее 200 мм друг от друга;
• не соединяйте трубы при помощи изоленты – желательно использовать соединительные аксессуары, располагая их на середине участка, поворотах и углах;
• одна гофра – одна кабельная сеть;
• силовые и слаботочные линии следует отделять друг от друга (нормативы прописаны в ПУЭ).

Как протянуть кабель внутри гофры

Для протягивания проводки через гофру нужно воспользоваться жесткой проволокой. Ее намного проще продеть через протяженные линии. Затем кабель крепится за конец проволоки. Если планируется продеть группу проводов, то их объединяют в прочный жгут, обмотанный стяжкой или ПВХ-изолентой по всей длине. Второй вариант лучше, поскольку данное изделие обладает нужной гладкостью, позволяющей избежать дополнительных препятствий. Если кабель одиночный, то изолента не нужна.

Когда жгут будет готов, то нужно будет соединить его с протяжкой (проволокой) одним из следующих методов:

1. Обмотать жгут проволокой и обжать пассатижами. Подобных скруток должно быть несколько штук.
2. Просто приложите проволоку параллельно жгуту и крепко намотайте прочную изоленту. Данный вариант можно использовать как дополнение к первому.
3. Если прокладывается одиночный кабель, то сделайте отверстие в его изоляции на расстоянии 40-50 мм от края, и сквозь него проденьте проволоку.

Независимо от выбранного метода, если используется жгут, то край нужно аккуратно обмотать изолентой, создав гладкий конус.

Последний этап – протяжка жгута через гофру. В идеале процедуру следует выполнять вместе с товарищем: один человек держит протяжку, другой проталкивает жгут. Без лишней пары рук действуйте следующим образом:

1. Свободный край проволоки закрепите к какому-либо неподвижному объекту.
2. Одной рукой держите гофрированное изделие, обеспечивая натяжение, другой – проталкивайте жгут внутрь. Не прикладывайте много сил, иначе протяжка может соскочить со жгута. Если это произошло, то разрежьте гофру на том участке, до которого был продет кабель, затем повторите процедуру с соединением проволоки и жгута. Впрочем, полностью удалять часть гофры необязательно – стыки можно соединить изолентой. Если требуется повышенная защита от влаги или огня, то такой вариант неуместен.

Основное предназначение гофры – защита кабеля и провода от механических повреждений, воздействий высоких и низких температур, влаги, ультрафиолета, химических веществ и других факторов окружающей среды

Ни одно изделие не может гарантировать абсолютной защиты проводки, поэтому важно научиться правильно выбирать трубки в зависимости от конкретных потребностей

Советы по установке и эксплуатации гофрированных труб ПВХ для прокладки кабеля

Прокладка таких изделий не отличается особой сложностью. При желании проложить такие трубы сможет каждый человек, не имеющий специальных строительных знаний и навыков. Однако не каждый человек разбирается в нюансах разводки электрических коммуникаций. Поэтому для такого мероприятия рекомендуется нанимать специалиста.

При монтаже подвесных строительных конструкций или же при обшивке стен и потолка гипсокартоном, как правило, гофрированная труба ПВХ прокладывается в специальных штробах (каналах). Открытый вариант монтажа электросистем из гофротруб и кабелей, расположенных внутри их, используется зачастую во внутридомовых системах.

Рассмотрим поэтапно монтаж электрического кабеля в гофре:

В первую очередь прокладывается гофра для электрокабеля.
Далее электрокабель закручивается на конце протяжного элемента (зонда).
В конце необходимо осторожно вытянуть кабель другой стороны гофры.

При скрытом монтаже поливинилхлоридных гофротруб для прокладки кабеля они закрепляются посредством цементного раствора, а при открытой прокладке — при помощи специальных крепёжных хомутов.
