На какую глубину закапывать водопроводную трубу в частном доме

Прокладка водопроводных труб в земле

Для правильной укладки элементов системы необходимо подготовить проект или схему водовода с указанием мест установки фитингов и возможных ответвлений. Затем данные переносятся на местность и при необходимости корректируются. После этого приступают к рытью траншеи. Глубина ее должна быть не менее 1,4-1,5 м, а ширина — около 0,6 м.

Прокладка водопровода из полипропиленовых труб в земле начинается от источника воды (скважины, колодца и др.) или места врезки в магистральную сеть, к дому. Сборку элементов водовода проводят на поверхности, а затем укладывают на песчаную подушку в траншею. При монтаже необходимо избегать резких поворотов и перегибов труб. Если предполагается пересечение канализационной системы, то водопровод должен проходить на 0,2 м выше ее. Не допускается прокладка водогона на расстоянии менее 0,75 м от электрических и телефонных кабелей и 2 м от системы стоков.

После положительных результатов испытаний системы на плотность канаву засыпают. Слой грунта, имеющий непосредственный контакт с водогоном, не должен содержать крупных камней и строительного мусора.

Как определить глубину прокладки водопроводных труб?

Глубина заложения водопровода зависит от промерзания грунта, его структуры, близости грунтовых вод и других факторов. Эти данные можно запросить у ближайшей организации, занимающейся подобными работами либо получить самостоятельно, пробурив несколько контрольных скважин по ходу предполагаемой траншеи. Во многих регионах глубина промерзания грунта не превышает 1,6 м. Если по каким либо причинам достичь такой глубины невозможно, то укладка водопроводной трубы в траншею должна проводиться с предварительным утеплением.

Близость расположения к поверхности грунтовых вод негативно сказывается на материале водовода. В этом случае проводят гидроизоляцию сети либо уменьшают глубину траншеи с последующим утеплением системы. Если водовод проходит под площадками, где предполагаются большие нагрузки, то в таких местах он должен быть заглублен или дополнительно установлены элементы, защищающие трубопровод от разрушения. В случае прокладки системы через открытые места, лишенные растительности в регионах с жарким климатом, то глубина его залегания должна быть не менее 0,5 м.

Учитывая все эти нюансы, можно точно определить, на какую глубину закапывать водопроводные трубы.

Прокладка полипропиленовых труб

Глубина прокладки водопроводных труб, выполненных из полипропилена, не отличается от элементов из других материалов. Монтаж проводится при помощи пайки специальным паяльником. Оптимальная температура нагрева рабочей части составляет +260…+270°С. На качество сварки влияет время нагрева посадочного места. Перегрев, как и недогрев приводит к получению дефектного шва. Повторная сварка возможна после удаления бракованного участка.

Необходимо помнить, что системы из полипропилена недостаточно гибкие. Чрезмерный изгиб может привести к разрушению элемента. С целью организации поворота или отвода используют тройники, уголки и другие фитинги. Для отклонения трубы для водопровода на угол 90° желательно использовать 2 уголка по 45°. Это уменьшает гидравлическое сопротивление системы и защищает от гидроударов.

Прокладка водопроводных труб из стали

В связи с тем, что металлические трубы для подземного водопровода являются хорошим проводником, они должны быть заземлены. Эти работы выполняются с учетом требований норм и правил. Придумывать доморощенную защиту от блуждающих токов не только запрещено, но и опасно. Нередко стальные водогоны подключают в качестве заземляющего контура.

Автономные водопроводы в частных хозяйствах не заземляются вовсе. Если все же решили трубы заземлить, то подсоединение заземлителя проводится при помощи сварки. Категорически запрещено водопровод занулять.

Монтаж труб проводится при помощи сварки или сгонов. Последнее более практично, однако соединительный узел является «тонким» местом системы. В большинстве случаев через несколько лет на резьбе сгона образуется свищ. Укладку металлических элементов рекомендуется проводить ниже точки промерзания грунта.

На какую глубину закапывать водопроводную трубу в частном доме

Строительные нормы и правила прокладки наружных сетей водоснабжения в населённых пунктах определены СНиП 2.04.02-84, действующим с 1986 года. Дополнительные стандарты монтажа полимерных водоводов введены СП 40-102-2000 в августе 2000 года. Кроме того, можно использовать нормы проектирования водоснабжения, приведенные в СНиП II-Г.3-62, утвержденном в 1962 году. Несмотря на солидный возраст нормативного акта он по-прежнему актуален.

Нормативы предусматривают размещение магистралей на глубине не менее 0,5 м от поверхности, с целью защиты трубопроводов от механических повреждений транспортными средствами. Для предотвращения разрыва водопровода при замерзании почвы стандарты закладки по СНиП устанавливают для всех регионов залегание водоводов также на 0,5 м глубже нижней точки промерзания грунта. Карты промерзания разработаны для всех краев и областей России.

Нормативами допускается прокладка водопровода в слое промерзания, если транспортируемой воде обеспечена защита от замерзания непрерывной циркуляцией или греющими электрическими кабелями. При этом кабель прокладывается над трубой.

СНиП рекомендует оптимальное совмещение водоводов с теплоцентралями, а также максимальное сокращение их протяженности.

Пошаговая инструкция для самостоятельного выполнения прокладки

Когда план и смета готовы, закуплен материал и выбран способ соединения, можно приступать к прокладке ПНД в земле.

Шаг 1

На первом этапе копают траншею по ранее разработанной схеме. Форма выемки зависит от типа грунта и глубины залегания подземных вод. Простая и менее трудозатратная — прямоугольная форма. Выбирать этот вариант следует в том случае, когда глубина траншеи не более 1,5 метров, так как этот способ не предусматривает укрепление стенок.

Популярная форма — трапециевидная. Допускается для прокладки водопровода из ПНД на глубину от 1,5 метров и ниже, что актуально для большей части России. При этом не требуется дополнительно укреплять стенки.

В местах, где близко залегают грунтовые воды, рекомендуется выбирать смешанную форму с укреплением. Ширину определяют исходя из данных сборника СНиП 2.04.02-84. В среднем она варьируется от 0,5 до 0,8 метра.

Если трасса водопровода находится в труднодоступном для техники месте или длина небольшая — 5–10 метров, можно выкопать траншею вручную. В остальных случаях лучше обратиться к экскаваторщику, тем более если источник воды находится за пределами участка и врезается в существующий водопровод.

Вдоль трассы вбиваются колышки по двум сторонам будущей траншеи, натягивается веревка. В последующем это станет ориентиром для выемки грунта. Землю убирают в отвал.

Шаг 2

Следующим шагом трубы ПНД компонуются в цельную систему водопровода. Подается вода под напором для проверки герметизации. Если водопровод получается длинный, и его неудобно монтировать на поверхности, участки труб укладываются сразу в траншею. Сваривать в таком случае лучше муфтовым методом. Далее необходимо утеплить трубопровод по всей длине.

Перед укладкой дно траншеи засыпают слоем песка 15 сантиметров. Также следует засыпать песком уложенную трубу ПНД, это облегчит доступ к системе в случае аварийной ситуации

Шаг 3

Последний шаг — врезка в дом, устанавливается запорная арматура. Грунт из отвала засыпается обратно в траншею, выравнивается.

Техническое предисловие

Чтобы морально (и не только) подготовиться к работам, безусловно, нужно узнать немного общей теории.

Способов прокладки водопровода два: на поверхности и под землей. В данной статье мы рассмотрим последний вариант.

Укладка водопровода

Прокладка трубопровода осуществляется одним из трех методов:

1. Экскаватор роет траншею, остальные работы выполняются вручную. Требуется много специальной техники.
2. Горизонтальное бурение (ГНБ), бестраншейная технология. Прокалывание земли.
3. Щитовая прокладка – этот способ называют коллекторным. Строение тоннелей под коммуникации.

Технология в каждом случае различна, мы рассмотрим в данной статье способ, который можно сделать своими руками (лопата вместо экскаватора, бурения).

Мастер-класс по прокладке водопроводных труб в земле

Практические советы

1. Первый слой компенсирующего песка в траншее полейте водой и утрамбуйте.
2. В тех местах прокладки, где предполагается существенная нагрузка на землю, используйте гофрированные трубы, у которых амортизирующие свойства лучше.
3. Учитывайте, что при нагревании полипропиленовые трубы вытягиваются в длину. Прежде чем закапывать горячий водопровод, пропустите через него большое количество воды, чтобы убедиться, не вышла ли длина за пределы траншеи.
4. По этой же причине теплоизолирующий слой закрепляйте, но оставляйте подвижным относительно трубы.
5. При засыпании траншеи с уложенным водопроводом каждый слой утрамбовывают для предотвращения дальнейшего проседания почвы.

Почему важно утеплить канализационную трубу

Утепление канализационных труб не менее важно, чем выбор правильной глубины укладки и требуемого диаметра. Эта операция необходима и несёт в себе также защитную функцию. Замерзание трубопроводов является частым явлением зимой, особенно если они были заложены достаточно давно

Это приводит к очень печальным последствиям, для устранения которых требуется достаточное количество времени, сил и средств. Замерзанием сточных вод может привести к их расширению, вследствие чего канализационная труба лопается и требует капитального ремонта с раскапыванием траншеи и заменой пострадавшего участка

Замерзание трубопроводов является частым явлением зимой, особенно если они были заложены достаточно давно. Это приводит к очень печальным последствиям, для устранения которых требуется достаточное количество времени, сил и средств. Замерзанием сточных вод может привести к их расширению, вследствие чего канализационная труба лопается и требует капитального ремонта с раскапыванием траншеи и заменой пострадавшего участка.

Достаточно проложить трубу на 10 см ниже глубины замерзания и дополнительное утепление не потребуется. Но это может иметь большую стоимость, чем приобретение специальных материалов, которые еще и защищают трубы от промерзания. Поэтому выгоднее и приобрести теплоизоляционные материалы, которые в большом количестве имеются на строительном рынке.

Материалы, которые чаще всего используют для утепления канализации:

• Минеральная вата. Данный вариант чаще остальных используется при строительстве, но является дорогостоящим, так как требуется дополнительная закупка гидроизоляции. Если не проводить гидроизоляцию, то минеральная вата, после намокания, теряет все свойства.
• Пенополиуретан. Очень удобный в применении материал, который является влагостойким и идеально подходит для утепления канализационных труб. Его часто производят в виде двух полуцилиндров, которые имеют специальные пазы, позволяющие накрыть трубу с двух сторон и зафиксировать. Помимо удобства в работе и качества структуры, пенополиуретан имеет доступную ценовую политику и поэтому очень распространён при прокладке трубопроводов.
• Пеноизол. Очень удобен, если в наличии имеется специальное распылительное оборудование, так как пеноизол производится в жидком виде. Для утепления трубы, её поверхность обрабатывают несколькими слоями материала, который через какое-то время застывает.

Также существуют популярный вариант обогрева труб, который требует дополнительного расхода электрической энергии. Поверх водопроводной трубы, или внутри неё, прокладывают греющий кабель, который выпускается как с возможностью самостоятельной регулировки, так и без неё. Саморегулировочный греющий кабель затрачивает меньшее количество электрической энергии, обогревает только необходимые места. Обычный кабель работает постоянно и с одной мощностью, из-за этого его расход несколько больше.

Уровень промерзания почвы в регионе

Уровень промерзания – максимальная глубина, на которой в холодные периоды года, наблюдается кристаллизация влаги в грунте.

Естественно, если канализационная труба находится выше этого уровня, существует опасность замерзания содержимого, образования пробок и повреждения трубопровода.

Таким образом, при проектировании канализационной системы, учитывать глубину промерзания, приходится, в первую очередь.

Зависит это значение от множества природных факторов:

• средней и минимальной температуры в регионе;
• продолжительности периода с минимальной температурой воздуха;
• влажности воздуха;
• характера грунтов;
• уровня грунтовых вод (как знать, на какой глубине залегают, написано здесь) и т.д.

  Рассматривать все эти показатели самостоятельно от владельца участка, на котором ведется строительство, или проектировщика системы канализации не требуется.

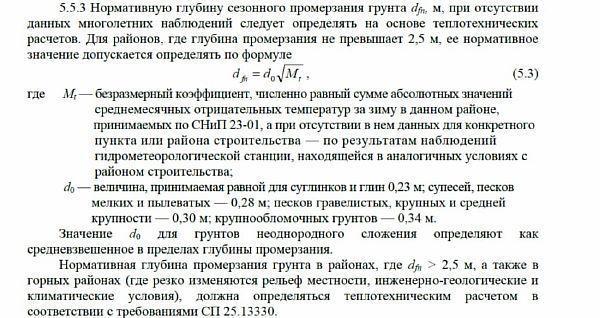

Найти необходимые величины можно в действующей редакции СНиП 2.01.01.82 «Строительная климатология и геофизика».

Приведенные там карты содержат информацию о глубине промерзания почвы для регионов страны.

Однако, принять уровень промерзания в качестве оптимальной глубины залегания трубы – неверное решение.

В том же нормативном документе говориться о том, что особенности канализационных сетей позволяют вести прокладку и выше уровня промерзания почвы.

Причины этого следующие:

• сточные воды, при попадании в систему, имеют, относительно высокую (комнатную, до +18 градусов) температуру;
• септик или канализационный коллектор могут рассматриваться как дополнительный источник тепла для трубопровода;
• в системах канализации, в отличие от водопроводов, нет постоянного заполнения труб водой, следовательно, опасность замерзания содержимого для них значительно меньше.

 В нормативах устанавливается допустимое уменьшение глубины залегания трубопроводов канализации. Основным критерием для ее определения принят диаметр канализационных труб (про гофрированные для наружной канализации прочитайте здесь).

Рекомендуемые значения составляют:

• для труб диаметром до 0,5м – 30 см;
• для остальных труб – 50см.

 Возможно, отклонение глубины закладки от уровня промерзания грунта и в сторону увеличения.

В случае, если в регионе в зимнее время возможны кратковременные периоды с критическим снижением температуры рекомендуется увеличивать расчетную глубину на 30%.

Замечание! Действующая редакция СНиП 2.04.03-85 «Канализация Наружные сети и сооружения» говорит о том, что при определении глубины заложения, необходимо, учитывать опыт эксплуатации канализационных сетей в регионе.

Т.е. в зависимости от специфических условий местности, параметр может отличаться от указанной глубины промерзания, как в большую, так и в меньшую сторону.

Приведенные в нормативных документах сведения являются усредненными.

Если же внимательно рассматривать картографические материалы, то становится понятно, что ни о какой специфике и учете местных условий речь не идет.

Более точные сведения по вопросу строительной климатологии можно получить в местных отделениях метеорологической службы.

Они располагают точными данными для конкретной местности, собранными по итогам ряда лет наблюдений и обработанными, соответствующим образом.

Использовать при проектировании наружного участка канализационной сети именно их данные – предпочтительнее.

На какую глубину закапывать водопроводную трубу в частном доме — как правильно рассчитать

Глубина траншеи под водопровод зависит от климатических условий местности, поэтому основным документом для ее расчета является карта глубин промерзания. Данную информацию можно получить из интернет источников, воспользовавшись приложением к карте России, где более точные данные температуры земли приведены для различных городов с учетом структуры грунта.

При водозаборе из скважин для размещения насосного оборудования часто используют кессонные ямы, в которых прокладка водопроводной трубы в направлении фундамента строения происходит через стенки кессона.

Если глубина прокладки водопровода от промерзания имеет существенную величину, придется углублять кессон на соответствующее расстояние — это приведет к дополнительным финансовым расходам на строительство и неудобствам при пользовании ямой. Выходом из положения является вариант теплоизоляции утеплителем водопровода, позволяющий снизить глубину его закладки.

Чтобы определить, на какую глубину закапывать водопровод в этом случае, необходимо провести расчеты по формулам, учитывающими температуру воды и грунта в зимнее время на заданной глубине. Если с водой при наличии обычного термометра проблем не возникает, по измерение температурных параметров грунта на необходимой глубине довольно проблематично. Поэтому оптимальный вариант — получение информации о допустимой глубине залегания водопровода в зимнее время с данным материалом и толщиной утеплителя у производителя или продавца теплоизолирующей оболочки.

Второй способ — самостоятельный расчет утеплителя с использованием формул по известной стандартной методике (СНиП 2.04.14-88 пункт: Расчет тепловой изоляции) затруднен. Приведенные в ней формулы и методология разработаны только для определения параметров изоляционной оболочки от охлаждения окружающей средой трубопроводов с температурой рабочего тела от +20º до +300º С.

Рис. 4 Монтаж наружного водопровода при водозаборе из колодца — схема

Как происходит укладка внешней ветви водопровода?

Как прокопать траншею под водопровод мы уже разобрали, поэтому далее по тексту мы рассмотрим технологию монтажа внешнего трубопровода, связывающего источник и ваш дом. Этот процесс можно разбить на три этапа – подготовку, укладку труб и засыпание траншеи.

Подготовка предполагает следующие действия:

• На дно траншеи досыпают 20-сантиметровую песчаную подушку, которую обильно смачивают и утаптывают. Обычно с помощью такой «подушки» увеличивают опорную способность грунта, но в этом случае мы просто выравниваем неровности на дне траншеи, поэтому для подсыпки можно использовать отобранный грунт.
• Закончив с «подушкой» можно заняться фундаментом строения – в нем придется прорезать сквозное отверстие, сквозь которое пройдет водопроводная труба. Для этого используют перфоратор и сверло с твердосплавным наконечником. В точке пропуска вычерчивают квадрат, в который можно вписать внешний диаметр трубы. Далее по периметру квадрата нужно высверлить целую цепочку отверстий, выламывая куски бетона или кирпичей молотком и зубилом.
• После «пробоя» фундамента нужно переходить к шахте колодца или скважины. В ее стене специальной коронкой высверливают отверстие, диаметр которого должен быть больше внешних габаритов адаптера, обеспечивающего стыковку внешнего участка водопровода и заборной трубы насоса.

При подключении водопровода к магистрали последний пункт становится неактуальным.

Монтаж трубопровода реализуется следующим образом:

• Отмеренный отрезок трубы отрезается от бухты и укладывается на песчаную «подушку». Причем длина отрезка подбирается исходя из предполагаемых габаритов участка трубы, расположенного в цоколе (за фундаментом) дома. Впрочем, на этом этапе высока вероятность ошибки подбора длины. Поэтому вам лучше занести всю бухту в дом и протолкнуть свободный торец сквозь отверстие в полу и фундаменте, протянув его до самого колодца.
• Далее вы опускаете насос или трубу с эжектором в колодец и монтируете адаптер. Свободный торец трубы припаивается к внешнему штуцеру адаптера или монтируется на цанговую муфту (если на выпуске адаптера есть резьба).

В финале вы обрезаете трубу и выносите бухту из дома. Причем над уровнем пола лучше оставить 30-сантиметровый выпуск, который можно укоротить перед монтажом центрального запорного вентиля.

Третий этап – заполнение траншеи – требует лишь физических усилий. Вы просто переносите грунт от места складирования в траншею, укладывая его 25-сантиметровыми слоями, которые тщательно притаптываются. И не спешите утилизировать остатки грунта – весной подсыпка «провалится» и вы уложите остатки поверх просевшей почвы.

Ну, вот и все – теперь вы знаете, как роют траншеи и укладывают внешнюю ветвь водопровода. Остается лишь применить полученные знания на практике.

Правила определения глубины прокладки водопровода

При строительстве объекта любого назначения практически всегда существует необходимость в подводе к нему воды. Оттого, насколько правильно рассчитана глубина заложения водопровода и ряд других параметров, зависит возможность бесперебойной эксплуатации инженерных коммуникаций в течение всего года.

В противном случае может произойти повреждение трубопровода в результате образования в нем льда и потребуется проведение сложных и дорогостоящих ремонтных работ.

Факторы, определяющие глубину прокладки водопровода

Мнение, что необходимо максимально заглублять коммуникации в землю, ошибочно. В некоторых случаях это выливается в напрасную трату средств и сил, а также усложняет ведение ремонтных работ и к тому же слишком большая толщина грунта над трубой может привести к тому, что коммуникации просто лопнут, не выдержав давления.

Когда определяется глубина прокладки трубопровода подачи воды учитывается:

• Максимальная температура зимой;
• Тип грунта на местности;
• Температура воды в системе;
• Наличие растительности на поверхности;
• Продолжительность солнечного периода;
• Время подачи воды;
• Количество осадков;
• Глубина залегания подземных вод.

В СНиП 2.04.02-84* содержатся рекомендуемые параметры, полученные с учетом этих факторов. Глубина прокладки водопровода должна не допускать замерзания воды при температуре воздуха ниже 0°С и ее чрезмерного нагревания в жару.

Учет всех факторов при расчете в каждом конкретном случае необходим для обеспечения бесперебойности функционирования системы без ее неоправданно сильного заглубления.

Нормативные показатели глубины заложения водопровода

Существуют достаточно сложные методики расчета этого параметра, но их обобщенные результаты содержатся в СНиП 2.04.02-84* «Водоснабжение. Наружные сети и сооружения». Ценность содержащихся в нем данных состоит в их получении практическим путем.

Минимальная глубина прокладки трубопроводов определяется нормами СНиП 2.04.02-84*, как такая величина, которая дает возможность предохранить конструкцию от деформаций и разрушений под воздействием внешних нагрузок (например, транспорта).

Глубина прокладки труб, считая до низа, должна быть на 500 мм больше расчетной глубины проникания в грунт нулевой температуры. Трубопроводы диаметром до 500 мм должны залегать минимум на 300 мм ниже отметки промерзания грунта, труба размером более 500 мм — глубже на 500 мм и более.

Дополнительные факторы определения глубины прокладки трубопровода

Степень заглубления коммуникаций может быть увеличена в зависимости от следующих моментов:

• Расположение колодца — трубопровод необходимо прокладывать от уровня его дна;
• Точка ввода водопровода в здание — чем ниже запланирован его проход через фундамент, тем более значительной должна быть глубина залегания коммуникаций;
• Кольцевая жесткость труб.

Факторы, способные сократить глубину прокладки водопровода:

• Уровень расположения грунтовых вод — чем выше отметка их залегания, тем меньшей глубины можно вырыть траншею;
• Устройство теплоизоляции труб или системы электрического подогрева кабелем.

4.4 Внутренние сети водоснабжения

4.4.1 Для внутренних систем холодного и горячего водоснабжения следует преимущественно применять трубы и фасонные части из полимерных материалов. Допускается применение медных труб, а также стальных с защитным покрытием от коррозии.
4.4.2 Трубопроводы (кроме подводок к санитарно-техническим приборам) из полимерных материалов рекомендуется прокладывать в плинтусах, штробах, шахтах или
каналах, чтобы предотвратить возможность их механических повреждений в процессе эксплуатации.
4.4.3 При размещении трубопроводов рекомендуется предусматривать возможность осуществлять их замену без разборки несущих конструкций дома.4.4.4 Установку запорной арматуры на внутренних водопроводных сетях следует предусматривать:– на каждом вводе хозяйственно-питьевой воды;
– у подающих и циркуляционных насосов горячего водоснабжения;
– перед приборами, водоразборной арматурой, водогрейными аппаратами и другими агрегатами;
4.4.5 В случаях, когда давление наружной сети превышает заданную предельную величину давления во внутренней сети, на вводе в дом следует предусматривать установку
регулятора давления.
4.4.6 При недостаточном давлении сети центрального водоснабжения или наличии индивидуального источника с динамическим уровнем стояния воды на глубине, при которой сопротивление тракта всасывания (с учетом высоты подъема) не превышает высоту всасывания насоса, рекомендуется предусматривать установку насоса с мембранным расширительным баком (например, гидропневмобак), размещаемого в шахтном колодце, в подземной камере у водозаборной скважины или в доме.
4.4.7 Для предотвращения остывания воды в трубах при отсутствии водопотребления в системах горячего водоснабжения следует предусматривать тепловую изоляцию труб и циркуляционные насосы.
4.4.8 Насосные установки следует, как правило, располагать в помещениях, где установлены теплогенераторы. При этом должны быть приняты меры, чтобы уровень звукового давления в расчетных точках жилых помещений дома при работающем насосе не превышал 34 дБА.

Стоимость монтажных работ при устройстве системы водоснабжения загородного дома >>>
СОДЕРЖАНИЕ СНиП 31-02

1 Введение: 1 Область применения. 2 Нормативные ссылки. 3 Общие положения >>
5 Канализация >>
6 Теплоснабжение >>
7 Отопление:
– Системы водяного отопления; трубопроводы, расширительные баки, отопительные приборы, запорная и регулировочная арматура, насосные установки. >>
– Отопление загородного дома. Воздушное отопление. Электрическое отопление. Камин. Дымоходы и дымовые трубы. Облицовка дымохода. Оголовок дымовой трубы. >>
8 Вентиляция и кондиционирование воздуха >>
9 Газоснабжение >>
10 Электроснабжение >>

Монтаж внутренней канализации

Порядок выполнения работ:

1. Установка стояков в близости от унитаза с выводом их концов на кровельное перекрытие и в подвальное помещение. В подвальном помещение производят их соединение с наклонной трубой с наружным выходом в емкость септика, а верхние концы – открыты или снабжены обратными клапанами.
2. Отдельные подводы от унитаза к стояку.
3. Подсоединение другого оборудования к стоякам выше входов унитаза.
4. Установка сифонов на все саноборудование.
5. Соединение сифонов с подводками.

Должна быть соблюдена плотность стыков и жесткость крепления системы к стеновым перекрытиям, не должно иметься трубных расхождений

При этом важно соблюдение правил:

• Сборка комплектующих стояков на 90° осуществляется из 2-ух пластиковых колен на 45°. При установке чугунного трубопровода в ход идут 2 отвода на 135°.
• Для устранения засорения встраивается косой тройник на 45° из пластика или чугуна с заглушкой и 1 колено или отвод из чугуна.
• Отводы, расположенные под потолком подвальных помещений, соединяют со стояками крестовинами или косыми тройниками. Расстояние от низа горизонтального раструба тройника или прямой крестовины до половой поверхности до 2 см.
• Для поворотов на стояках или переходах на горизонт применяют крестовины на 90° или прямые тройники.
• Для устранения неприятных ароматов делается вытяжка, для чего производят вывод фановой трубы через кровельное перекрытие на высоту до 0,7 м без соединения ее с дымоходом или вентиляцией. При невозможности установки фановой трубы делается монтаж воздушного канализационного клапана.
• Диаметры стояка и вытяжки равны. Объединение 2-х стояков возможно одной вытяжкой в верхних помещениях. Горизонтальные участки закрепляют подвесными кронштейнами.
• На стояках без отступов устанавливаются канализационные ревизии, чья высота стандартно – 1 м. При установке детали в угол, ее разворачивают под 45° относительно стеновой панели.
• При протяжении пластиковых конструкций через перекрытия их обустраивают в металлические гильзы. Верх выступает при этом на 2 см от половой поверхности, а низ – заподлицо с потолочным перекрытием.
• Установка стояка идет с надетой гильзой, закрепленной проволокой за верхний раструб крестовины или тройника.
• При последовательном подключении туалета и другого оборудования на горизонтальном участке между ними должен быть канализационный переходник. Разворот пластиковых деталей проводится на половину раструба тройника в сторону стеновой панели.
• Для закрепления применяют хомуты – 1 шт. на 0,5 – 1 м длины магистрали.
• Крепление чугунных труб производится стальными кронштейнами с загибом на конце под все элементы около раструба.
• Закрепление стояков к боковым панелям 1-2 хомутами на этаже.

По окончании монтажа проверяется герметичность системы.

Внешняя канализация частного дома. Вид канализации снаружи

Стандарты закладки по СНиП

Необходимая глубина прокладки водопроводных труб составляет 0,5 м (это минимальное значение, разрешающие сохранить целостность и срок использования коммуникационной системы) ниже уровня промерзания грунта, но также она зависит от географической местности и характера почвы.

Из каких материалов должна быть труба:

• Сталь. Трубы из стальных конструкций использовались в старых постройках. Сейчас не самый актуальный выбор, так как существуют более качественные и стойкие материалы;
• Оцинкованная сталь. Усовершенствованный вариант предыдущего материала. Использование цинка на поверхности предотвращает от негативного воздействия внешних факторов и повышает срок службы. Есть мнение, что данный материал портит качество воды, поэтому его не используют для питьевых систем;
• Металлопластик. Комбинирование пластмассы и метала, гарантируют длительный срок эксплуатации. Высокая устойчивость к воздействию неблагоприятных внешних факторов;
• ПНД. Данные материал обладает рядом преимуществ: низкая стоимость, устойчив к воздействию окружающей среды, высокая гибкость, легкий в применении.

Что влияет на показатель глубины

Заложение водопровода в земле своими руками, должно выполняться по строгим правилам и при соблюдении определенных условий. Так, как трубопровод в таком месте подвержена воздействию многих факторов.

Первое, что надо учесть при заложении водопровода в земле – минимальную глубину промерзания грунта в зимний период. Если этого не учесть, то вода в сети замерзает, и естественным вариантом она оттает только весной. Так же в жаркий период водопровод не должен перегреваться. Перегрев так же пагубно отразиться на функционировании всего водопровода.

Таким образом, при заложении водопровода в земле, выделяют несколько основных факторов. Следовательно, глубина заложения водопроводных труб зависит от:

• Режима температуры в данном районе зимой и летом.
• Структурного состава грунта.
• Присутствия растительности.
• Какой температуры будет жидкость, транспортируемая трубопроводом.
• Залегания грунтовых вод, или их отсутствие.
• Количественного показателя осадков, характерных для данного региона.
• Диаметра водоснабжающего трубопровода

Нормативная глубина промерзания грунта. СНиП 2.02.01-83, редакция 2011
