Устройство и монтаж гидроизоляции кровли

Гидроизоляция кровли под профнастил

Владельцы часто задаются вопросом — можно ли крыть крышу профнастилом без гидроизоляции? В целом, профнастил чаще все укладывается внахлест, с заходом на 10-15 сантиметров, что помогает избежать проникновения влаги.

Но эти стыки все равно не герметичны и проникновение влаги лишь вопрос времени. Поэтому герметизация кровли обязательна.

Какую гидроизоляцию выбрать для кровли из профнастила?

Принципиальных различий в требованиях гидроизоляции крыш из профнастила и металлочерепицы не существует. Поэтому допускается применять ровно те же материалы. Однако следует учитывать некоторые особенности:

• листы профнастила гораздо проще герметизировать между собой, поэтому влаги под них проникает меньше;
• точек крепления здесь меньше, что тоже сокращает проникновение воды;
• срок службы качественного профнастила больше, чем металлочерепицы. Соответственно, имеет смысл остановиться на более долговечной гидроизоляции.

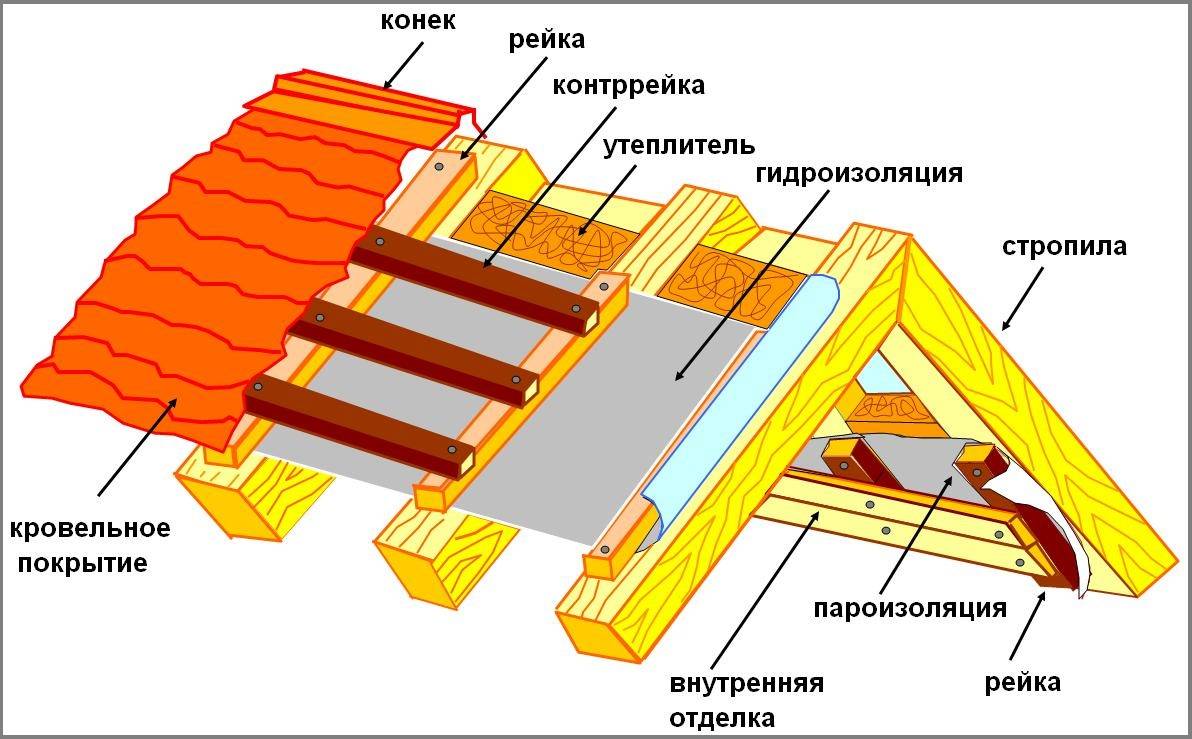

Технология гидроизоляции кровли

Теперь от теории к практике. Выполняя гидроизоляцию кровли своими руками работу делят на следующие шаги:

• сборка обрешетки,
• утепление,
• пароизоляция,
• внутренняя гидроизоляция,
• монтаж кровельного материала,
• внешняя гидроизоляция.

На этапе сборки обрешетки выполняют нанесение химических защитных средств. В дальнейшем это будет сделать уже крайне сложно, так как доступ к дереву ограничится.

В качестве утеплителя лучше использовать пенопласт или полиуретановую пену. Они хорошо сохраняют тепло, помимо этого служат еще и дополнительной гидроизоляцией.

Пароизоляцию устанавливать нужно в обязательном порядке, иначе доски начнут преть и портится. От этого процесса не защищает даже самая качественная химия.

Далее переходим к внутренней гидроизоляции кровли. Стоимость мембран дороже, чем пленки. Но и защитные свойства значительно выше. Монтируются оба материала совершенно одинаково:

• поверх обрешетки раскатать рулон изоляции о конька к карнизу,
• раскатывать постепенно, каждые 10 см закрепляя полосу строительным стиплером,
• оставить небольшой напуск (2-3 см) и обрезать,
• установить следующую полосу с напуском на первую не менее 5 см,
• место напуска закрепить стиплером.

Иногда пленку предлагают клеить, но это не соответствует технологическим стандартам и мешает нормальному оттоку воздуха.

Технология монтажа кровельного материала зависит от его типа. Но, все варианты кроме рулонных мягких покрытий, крепятся при помощи шурупов или гвоздей. Эти детали прорезают поверхность пленки, поэтому возникает необходимость наружной гидроизоляции

Для кровельных работ используются шурупы с резиновой прокладкой под шляпку, но данная мера предосторожности не может в полной мере обеспечить герметичность

Оптимальный вариант наружной гидроизоляции – это аэрозольное распыление. В качестве основы используют жидкие акриловые либо битумные смеси. Работа выполняется следующим образом:

• от конька к карнизу листы покрытия задуваются аэрозольной смесью,
• работа выполняется в направлении от одного фронтона к другому,
• после нанесения первого слоя ждут 20-30 минут,
• далее наносится второй слой.

Такое покрытие создает прозрачную герметичную пленку толщиной от 0,5 до 2 мм. Оно боится исключительно механических повреждений. В случае, если выпадет крупный град (диаметр от 1 см), его следует обновить. Достаточно одного слоя.

Кроме того, на крыше часто располагаются один или несколько дымоходов, элементы прилегания геометрических конструкций, мансардные окна и т.д. Для того, чтобы изолировать стыки, придется обработать их силиконом или смолой. Силикон обладает более высокими показателями гидрозащиты, но он подвержен температурным перепадам. В регионах с континентальным климатом (температура летом 30Цельсия и более, зимой – ниже -25Цельсия) силикон просто высыпаться через 2-3 сезона. Поэтому лучше использовать битумные мастики или смолы.

Швы не просто промазываются, а необходимо затолкать изолятор между поверхностями. После застывания он обеспечит надежное соединение, исключающее возможность протечки.

Процесс гидроизоляции кровли показан на видео в конце статьи.

Гидроизоляция трубы на крыше

Мероприятие осуществляется в несколько этапов и только после того, как уложены все слои подкровельных покрытий.

Так, супердиффузионная мембранная пленка приклеивается к заранее, прогрунтованной полимерно-битумной мастикой трубе. Затем мембрана фиксируется к кровле таким образом, чтобы края заходили за отверстие трубы. Данный прием поможет избежать попадания воды под мембрану.

Затем из металлических уголков обустраиваем нижний и верхний галстуки. При помощи дополнительной обрешетки крепятся уголки. Если листы уложить внахлест, вода будет правильно стекать. Уголки крепятся к обрешетке при помощи дюбелей. Каждая щель обрабатывается жаростойким герметиком.

На данном этапе укладывается слой рулонного материала, к примеру, ондулин. Все зоны стыков герметизируются битумной мастикой

Затем уделяется внимание нижнему фрагменту покровного фартука. По всему периметру трубы проклеивается битумно-каучуковая лента: один край которой крепится к ондулину, другой — к уголкам трубы. На коньке крыши дополнительно изготавливается галстук, который надежно защитит трубу от воды

На коньке крыши дополнительно изготавливается галстук, который надежно защитит трубу от воды.

Используемые материалы

Мы выяснили, что гидроизоляция является важнейшим элементом кровли, крытой металлочерепицей. Но каким должен быть качественный, защищающий от воды слой? Требования к гидроизоляции предъявляются следующие:

• она должна иметь повышенную огнеупорность;
• хорошо пропускать пар;
• показатели прочности и надежности должны быть на высоте;
• материал не должен портиться при резких перепадах температур, бояться ультрафиолета;
• слой должен выдерживать определенного уровня механические нагрузки;
• гидроизоляция не должна бояться атаки вредителей или быть подверженной развитию плесени;
• также она должна хорошо справляться с основными своими задачами и не нести вреда здоровью человека.

Укладка гидроизоляционного материала

Для гидроизоляции могут использоваться различные виды материалов. Все они имеют массу отличий друг от друга, в том числе разную устойчивость к воздействию света, прочность, качество и долговечность.

В большинстве своем для гидроизоляции кровли из металлочерепицы применяются особые подкровельные пленки, имеющие несколько слоев. Здесь есть армирующий и впитывающий слои. Первый обеспечивает защиту от осадков, а второй способен впитывать влагу, идущую изнутри, благодаря чему на гидроизоляции не может скапливаться конденсат и формироваться очаги плесени. Также с обеих сторон материал обычно имеет ламинирование из полиэтилена.

Подкровельные пленки

Такое покрытие имеет особые поры, которые позволяют пропускать пары, формирующиеся внутри дома, но при этом не дают возможности влаги, поступающей снаружи, испортить материалы, из которых выполнена крыша. Эта особенность материала, именуемая паропроницаемостью, особенно важна, если чердачное помещение переделано в мансардное и используется как жилое.

Вывод паро- гидроизоляции на крыше, прикручивание металлочерепицы

Таблица. Пленки, рекомендуемые к использованию в качестве гидроизоляционных при монтаже кровли из металлочерепицы.

Наименование Краткое описание

Стандартная или классическая

Пленка с низкой паропроницаемостью, для которой важно обустраивать так называемую двухконтурную вентиляцию, которая будет находиться между кровельным покрытием и гидроизоляционным материалами, а также между пленкой и утепляющим слоем крыши. Зазоры между ними должны быть равны 3-5 см. Материал идеален для сооружения холодной кровли или крыши с простой конструкцией

Материал идеален для сооружения холодной кровли или крыши с простой конструкцией.

Антиконденсатная

Материал, также требующий создания двухконтурной вентиляции. Пленка оснащена влагопоглощающим ворсистым слоем, который отлично удерживает излишки воды. Это достаточно плотный материал, шероховатый на ощупь, прочный и не боящийся воздействия ультрафиолета. А вот паропроницаемость у такой пленки низкая.

Супердиффузионная

Самый лучший материал для гидроизоляции кровли, так как имеет повышенные показатели пароизоляции и не требует обустройства двухконтурной вентиляции. Достаточно оставить зазоры между самой пленкой и кровельным покрытием. Монтаж такой пленки прост, она имеет длительный срок службы. Главный недостаток – высокая цена.

Подкровельная пленка Isover Tyvek Solid

Конечно, для временной кровли можно использовать пленку подешевле, но для капитального строительства лучше взять качественный, пусть и дорогой материал. Здесь экономить не стоит и лучше купить диффузионное мембранное покрытие. Все показатели приобретаемой пленки приведены на кромочной ленте, которая обрамляет материал. Пленка выпускается в рулонах шириной 1,5 м и длиной 50 м. Плотность материала – около 140 г/м2. Ярким представителем оптимального для укладки под металлочерепицу материала является Изоспан АМ или AS.

Изоспан АМ

Изоспан AS

Не забываем про капельник

Защиту карнизов и стропил от влаги обеспечивает капельник. Его предназначение – отведение влаги с кровли в систему водостока. Таким образом, этот элемент обезопасит деревянные части конструкции от воздействия влаги, начала процессов гниения, развития плесени или грибка.

Капельник фиксируется на краю крыши в вертикальном положении. За счет этого вода с кровли будет поступать прямиком в водосток. Как правило, этот элемент изготавливается из оцинкованной стали, окрашен в такой цвет, чтобы гармонировать с кровельным материалом. Он устанавливается по всему периметру крыши. Крепление производится к обрешетке.

Установка капельника

Гидроизоляция крыши дома под профнастил

Гидроизоляторов под профилированный лист существует множество, однако при выборе любой материал должен соответствовать таким эксплуатационным характеристикам.

Параметр	Ед. измерения	Показатель
Плотность	кг/м.кв.	0,04 – 0,06
Паронепроницаемость	кг/м.кв. в сутки	0.75
Огнестойкость	согласно ГОСТу 30244-94	для каждого материала свой
Водонепроницаемость	мПа за 10 минут	10
Удлинение на разрыв	%	не более 10
Устойчивость к ультрафиолету	месяцы	не менее 4
Нагрузка при растяжении	кг на 5 см	10
Рабочая температура	градусы	от -73 до +100

Мембранная технология

Мембранный гидроизолятор многими специалистами среди пленочных материалов считается самым износостойким и надежным. Он эффективно защитит металлопрофиль от коррозии, легко выводит пары, защищая теплоизолятор. В значительной степени снижается шумность крыши, а риск проникновения влаги сводиться к нулю.

В основе мембранной пароизоляции лежат синтетические волокна, при этом специальная технология производства позволяет добиться многослойности, что и обеспечивает нужную степень паропроницаемости. Потребителю предлагается 2 вида защитных мембран:

• диффузионные;
• супердиффузионные.

Потребителю мембранные материалы поставляются в узких рулонах. Монтаж может выполняться одним из 3-х способов:

• механическим;
• балластным;
• приклеиванием.

Балластный вариант предназначен для крышных конструкций с уклоном ската не боле 10 %. Мембрана укладывается на плоскость, по периметру полотно закрепляется, а затем засыпается щебнем или гравием. Таким образом, часто устраивают гидроизоляцию инверсионной кровли, концепция которой предполагает размещение слоев кровельного пирога в обратном порядке, то есть гидроизоляция укладывается под теплоизоляцию.

Особенности монтажа гидроизоляции

Металл обладает абсолютной водонепроницаемостью, но гидроизоляция крыши дома под профнастил нужна

Защитный слой от влаги ставят на стропильную систему по уложенному утеплителю и обрешетке. Перед монтажом крепят лобную доску к торцам стропилин, фиксируют карнизную планку. Размещают крюки для водосточных желобов, чтобы впоследствии конденсат стекал и удалялся по ним.

Правила раскладки мембраны:

• пленка для крыши под профнастил устанавливается так, чтобы воздушные потоки легко перемещались по направлению от карнизного края до кровельного конька;
• раскатывают изоляцию горизонтально снизу-вверх с перехлестом по бокам 15 см, стыки должны располагаться на стропилах, края фиксируют степлером или гвоздями.

Как клеить технониколь на бетон?

Защита любого сооружения от проникновения влаги – важнейшее мероприятие, обеспечивающее сохранность и долговечность конструкции. Одной из наиболее успешных фирм по производству гидроизоляционных материалов является корпорация «Технониколь».

Рассмотрим характеристики и особенности применения рулонной, мембранной и обмазочной гидроизоляции Технониколь.

1. Технониколь – лидер европейского рынка по производству гидроизоляционных материалов
2. Рулонная гидроизоляция и ее классификация
3. Характеристики и применение полимерных мембран
4. Область применения профилированных мембран
5. Обмазочная гидроизоляция: мастики и праймеры

Характеристики и применение полимерных мембран

Полимерные мембраны – инновация в гидроизоляционных технологиях. Характерная особенность таких материалов – совершенно новый подход к обустройству кровельного покрытия. Мембраны могут использоваться на крышах любой наклонности и любой площади.

К достоинствам полимерных мембран Технониколь можно отнести:

• долговечность гидроизоляции – эксплуатационный срок, при условии соблюдения технологии укладки, может достигать 60 лет;
• широкий выбор типоразмеров позволяет подобрать оптимальный размер полотна и избежать подрезки;
• устойчивы к проколам и механическим повреждениям;
• высокая огнестойкость;
• устойчивы к воздействию УФ-лучей и температурным колебаниям;
• защита кровли от плесени, грибков, прорастания растений и гниения;
• паропроницаемость – конденсат, накопленный за зиму, испаряется в течение теплого сезона;
• высокая пластичность материала;
• эстетичный внешний вид покрытия;
• возможность укладки на разные типы основания: железобетонное, деревянное, из профилированного листа.

Технониколь производит полимерные мембраны следующих торговых марок:

• Logicroof – трехслойная мембрана с антискользящей поверхностью, подходит для гидроизоляции кровель в холодных регионах. Материал содержит антипирены и стабилизаторы, позволяющие проводить гидроизоляционные работы в условиях низких температур. Стоимость покрытия – 350 руб/м2.
• Ecoplast – выпускается материал армированный полиэстеровой сеткой, стекловолокном и не армированный. Мембрана используется для гидроизоляции открытых плоских кровель, для создания элементов усиления и привязки с разными кровельными конструкциями (мачты, воронки, трубы). Температура воздуха при укладке должна быть не меньше -15°С, температура основания – не менее -20°С. Стоимость 1 кв.м. мембраны Ecoplast- 310 рублей.
• Logicpool – мембрана для гидроизоляционной и декоративной облицовки бассейнов. Материал выпускается в четырех цветовых решениях: синий, бирюзовый, голубой и синяя мозаика. Мембрана Logicpool гигиенична, эластична, имеет широкий диапазон рабочих температур (от -50°С до +100°С), водопоглащение материала близко к нулю. Кроме основной функции, слой гидроизоляции скрывает неровности и небольшие трещины в чаше бассейна. Стоимость мембраны – около 700 руб/м2.

Особенности выбора гидроизолирующего материала для крыши

Определяясь с тем, какую именно гидроизоляцию приобрести, стоит учитывать следующее:

• форму и конфигурацию крыши;
• предназначение кровли;
• вид утеплителя, который используется для термоизоляции конструкции;
• тип кровельного материала, которым отделана крыша дома.

Выбирая гидрофобное покрытие, прислушайтесь к некоторым рекомендациям:

1. Если крыша изнутри утеплена пенопластом, можно обойтись вообще без гидроизолирующего слоя. Достаточно лишь как следует закрыть стыки между листами утеплителя, чтоб через них под кровлю не попадали вода и сырость.
2. На крышах плоского и инверсионного типов удобнее всего укладывать мембранную гидроизоляцию, сочетая ее с утеплителем. Для таких конструкций подойдут также различные мастики, окрасочные и обмазочные материалы, а также гидроизоляция проникающего действия. Подобные материалы можно использовать как для обработки всей площади крыши, так и для заделывания швов, щелей и зазоров.
3. В качестве рулонного материала дешевле всего использовать рубероид или более современные его аналоги: еврорубероид и рубемаст.
4. Жилые чердаки и мансарды лучше всего гидроизолировать с помощью супердиффузионных мембран. Их используют вместе со слоем утеплителя и пароизоляции. Вообще, мембранные материалы лучше всех остальных подходят для отделки кровель сложной формы.
5. Какое-то время тому назад крыши, отделанные шифером, гидроизолировали с помощью рубероида, но в последнее время более популярным средством для таких конструкций считается гидробарьер или перфорированная пленка. Такую же пленку укладывают и под металлочерепицу, фиксируя ее на стропилах гвоздями либо скобами. Для монтажа пленки используется обрешетка из деревянных реек. Кстати, для неутепленных чердаков перфорированная пленка в сочетании с утеплителем считается наиболее дешевым и практичным вариантом.
6. Фальцевые крыши, а также конструкции, отделанные металлическими кровельными материалами, лучше всего гидроизолировать с помощью антиконденсатной мембраны. При установке такой мембраны нужно предусмотреть два вентиляционных зазора, а для этого следует дополнительно делать обрешетку.

Характеристика кровельных материалов Технониколь

Мягкие материалы для обустройства кровли Технониколь изготавливаются из битума.

Такими изделиями являются:

• гибкая черепица;
• полимерная мембрана;
• рулонные покрытия.

Структура указанных материалов отличается устойчивостью перед погодными и механическими факторами.

В основе мягкой черепицы лежит стеклохолст, пропитанный с обеих сторон модифицированным битумом.

Внешняя сторона изделия имеет защитный слой в виде базальтовой посыпки крупной фракции. Именно посыпка придает кровельному ковру из мягкой черепицы разные цвета.

Внутренняя сторона изделия покрыта битумно-полимерной смесью, в свою очередь ее защищает пленочный слой, который снимают перед монтажом.

Полимерная мембрана бывает трех видов: с добавлением пластификаторов, изготовленная на основе пластичных полиолефинов или синтетического каучука.

Мембрана на основе ПВХ с пластификаторами считается самой распространенной.

Пластификаторы делают кровельное покрытие эластичным, придают ему устойчивость перед воздействием отрицательных температур. Прочность на разрыв повышают армированием основы полиэстеровой сеткой.

Рулонная кровля применяется для обустройства плоских крыш зданий гражданского и производственного назначения.

Наплавляемые материалы изготавливаются на синтетической основе, их структура является пятислойной.

Она состоит из нескольких слоев битумного покрытия, которое наносится на армированную основу, например, стеклохолст, двух защитных слоев: внешний – минеральная посыпка, внутренний – полиэтиленовая пленка.

Преимущества мягкой кровли, реализуемой производителем Технониколь, заключаются в 100 % гидроизоляции материала, в высоком уровне морозостойкости и шумоизоляции.

Кроме того, монтаж любого типа мягкой кровли Технониколь не требует применения специального оборудования.

Так как наплавляемый материал легко может принимать форму любой крыши (от скатных до куполообразных конструкций), его в своих задумках всегда готовы использовать дизайнеры.

Классификация гидроизоляторов

• Пленочный гидроизоляционный материал – пленка перфорированная (гидробарьер), пленка антиконденсатная.
• Мембраны – ПВХ-мембраны, шиповидные, EPDM-мембраны, супердиффузионные мембраны.
• Гидрофильная резина.
• Напыляемая гидроизоляция – полимочевина, резина жидкая, двухкомпонентные акрилатные составы.
• Гидроизоляция обмазочная – составы на основе акрила, силикона, битума, каучука. Материалы одно- и двухкомпонентные. Полиуретановые мастики.
• Пенетрирующие материалы – составы полупроникающие и проникающие.
• Инъекционные вещества – эмульсии, акрилатные, цементы, силикатная смолы, полиуретановые.

Как видим, ассортимент материалов настолько широк, что разобраться в нем крайне сложно. Поэтому, чтобы сделать наши советы максимально полезными и доступными непрофессионалу, мы решили рассказать о наиболее популярных вариантах гидроизоляции в привязке к конкретным кровельным поверхностям.

Чем опасна влага для крыши?

Почему так происходит? Все знают, что теплый воздух поднимается вверх к потолку. Через миниатюрные щели он попадает в подкровельное пространство. В зимний период здесь чаще всего холодно. Теплый пар, проникая в утеплитель, выпадает в осадок и образуется конденсат. Эти капельки впоследствии превращаются в лед. В итоге теплоизоляционный материал разрушается.

Как только морозы отходят, лед начинает таять, которая, стекая, может проникать в слои внутренней отделки помещения. В итоге структура отделки разрушается, а значит, ремонтные работы по восстановлению здания и кровли не за горами.

Что касается теплоизоляционного материала. Минеральная вата разрушится уже после первой зимы. Вспененный полистирол продержится немного дольше, но все равно в ближайшее время и он придет в негодность.

Пошаговая инструкция по гидроизоляции плоских крыш

В качестве примера рассмотрим технологию устройства наплавляемой гидроизоляции на плоскую кровлю. Последовательность работ следующая:

Подготовка основания – максимальный срок службы любого наплавляемого гидроизоляционного материала обеспечивается только при условии его монтажа на правильно подготовленную поверхность. Она должна быть относительно гладкой и ровной, без больших трещин, неровностей и других дефектов

Также важно обеспечить минимальное количество, а лучше полное отсутствие застойных зон, в которых образуются лужи, скапливается пыль и со временем появляется растительность. Убирается старое покрытие и строительный мусор

Сооружение бортика в местах перехода на вертикальную плоскость

Его лучше сделать размером примерно 100×100 мм (высота × ширина) под углом 45°. Это позволит ровно, без складок и воздушного зазора, постелить рулон. Обычно он делается из цементно-песчаного раствора. Работы выполняются только в сухую погоду, при этом влажность бетонного перекрытия не должна быть более 4 %. Грунтование основания – применяется битумный праймер

Сооружение бортика в местах перехода на вертикальную плоскость. Его лучше сделать размером примерно 100×100 мм (высота × ширина) под углом 45°. Это позволит ровно, без складок и воздушного зазора, постелить рулон. Обычно он делается из цементно-песчаного раствора. Работы выполняются только в сухую погоду, при этом влажность бетонного перекрытия не должна быть более 4 %. Грунтование основания – применяется битумный праймер

Особое внимание уделяется углам, стыкам и разуклонкам. Вертикальные конструкции грунтуются на высоту заведения гидроизоляционного материала. Укладка рулонной кровельной гидроизоляции согласно СНиП выполняется в 2 слоя для обеспечения качественного перекрытия стыков

Для первого слоя используется материал без посыпки на наружной стороне. Работы производятся после застывания битумного праймера

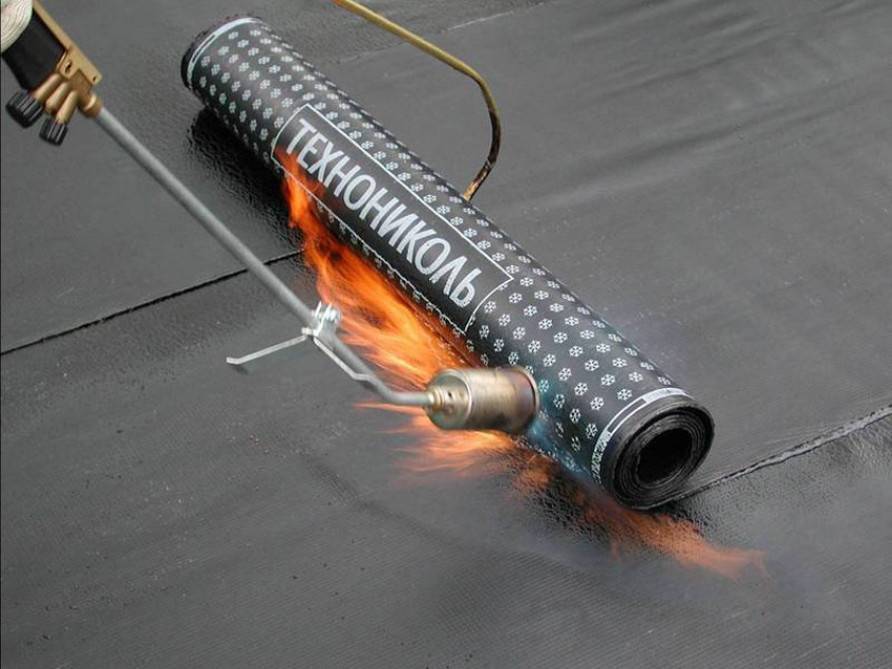

Укладка рулонной кровельной гидроизоляции согласно СНиП выполняется в 2 слоя для обеспечения качественного перекрытия стыков. Для первого слоя используется материал без посыпки на наружной стороне. Работы производятся после застывания битумного праймера.

Инструкция:

• Раскатать рулон для проверки его правильного расположения на кровле.
• Скатать рулон обратно, зафиксировав один край горелкой.
• Нагреть гидроизоляцию, покрытое праймером перекрытие и часть материала, создающую нахлест на предыдущий ряд.

Рисунок 16. Разные виды горелок для нагрева рулонной наплавляемой гидроизоляции

• Прокатать валиком наплавляемый участок от середины к краям.
• Проверить качество соединения с поверхностью. При наличии отслоений от поверхности материал приподнять шпателем, еще раз хорошо прогреть горелкой, приклеить и прокатать валиком.

Размер нахлеста при продольной стыковке рулонов должен составлять не менее 80 мм (конкретное значение указывается производителем), торцевой нахлест обычно делается не меньше 150 мм. Укладка второго слоя выполняется параллельно первому, но при этом швы не должны совпадать.
