Как самостоятельно изготовить гидроаккумулятор для систем водоснабжения

Делаем гидроаккумулятор своими руками с минимальными затратами на материалы

Обеспечение водопровода на даче нелегкое дело. Тратить огромные деньги на его прокладку никому неохота, поэтому практически все работы выполняются самостоятельно. Когда установлена уже сама система и насосная станция, хочется добиться максимальной экономии в потреблении электроэнергии.

Для этого нужно минимизировать количество запусков насоса. В таких случаях единственным выходом является установка рассматриваемого нами аппарата. В статье будет рассмотрено как собрать гидроаккумулятор из подручных средств, какое должно быть давление в устройстве, приведены фотоматериалы.

Как определить, какое давление должно быть в гидроаккумуляторе, и как его обеспечить

Собираясь сделать гидроаккумулятор своими руками, предварительно необходимо изучить его строение и принцип работы.

1. Изделие состоит из бака определенного объема, внутри которого находится либо резиновая груша, либо мембрана. Дополнительно к нему подсоединены измерительные приборы.

2. Самым главными элементами являются именно мембрана или груша. Именно они не дают смешиваться нагнетаемому воздуху с жидкостью и помогают создать необходимый напор подачи воды.

гидроаккумулятор для систем горячего и холодного водоснабжения гидроаккумулятор своими руками

4. Теперь вопрос: какое давление должно быть в гидроаккумуляторе, чтобы обеспечить нормальную подачу воды? Для сравнения в городской черте вода в системах водопровода находится под давлением в 1,5 атм. Но для самодельной системы это значение может быть изменено на 1 атм в сторону плюса или минуса.

5. Зная, какое давление должно быть в гидроаккумуляторе, мы можем самостоятельно обеспечить его в накопительной емкости при помощи покупного компрессора, либо при помощи обычного насоса для шин.

Самостоятельно сделать устройство такого плана (какие представлены на полках магазинов) очень проблематично. Необходимо обзавестись емкостью с идеально гладкими стенками, которые не испортят мембрану или грушу во время их растягивания. Единственный выход упростить задачу и сделать ее осуществимой — отказаться от этих элементов и создать очень простую конструкцию.

Есть одна проблема – смешение воздуха с жидкостью. Но в бытовых условиях небольшое присутствие воздуха в потоке воды не будет столь значительным и никак не повлияет на качество ее эксплуатации.

Будет полезной наша статья, посвященная насосу высокого давления: характеристики, как выбрать, особенности эксплуатации.

Собираем гидроаккумулятор своими руками практически из подручных средств

Попытаемся сделать своими руками гидроаккумулятор очень простого плана без мембраны или груши из самых доступных материалов и запчастей:

1. Для того чтобы сделать своими руками гидроаккумулятор нам потребуется:

• емкость из пищевого алюминия или пластика (как минимум на 30 л),
• кран трехчетвертной и полудюймовый,
• тройник,
• шаровой кран,
• четверник,
• манометр,
• датчик давления,
• ниппель для бескамерной шины,
• герметик,
• шайбы и гайки,
• резиновые прокладки.

ЧИТАТЬ ПО ТЕМЕ:

Установка насосно-смесительного узла для теплого пола: на что обратить внимание. 2

Проделываем отверстия в дне, на крышке и в боку (чуть выше средины) сосуда

2. Проделываем отверстия в дне, на крышке и в боку (чуть выше средины) сосуда.

воздушный компрессор реле давления насоса воздушный компрессор

3. В отверстие на дне вставляем кран трехчетвертной и накручиваем на него тройник. Закрепляем его при помощи гаек и шайб. Во избежание протечки используем резиновые прокладки и герметик. К тройнику подключаются с одной стороны подвод для подачи воды, а с другой отвод для раздачи ее.

4. В отверстие, которое находится на боку, вставляется шаровой кран. Крепится и герметизируется аналогично тому, что описано в предыдущем пункте.

5. В отверстие на крышке вставляется кран полудюймовый, к нему подсоединяется четвертник. К разводке последнего подключены манометр, датчик давления и ниппель.

7. Все соединения герметизируются и тщательно заделываются.

8. Включаем насос и открываем кран на боку емкости. Останавливаем забор воды, когда из крана начинает течь. Закрываем кран.

9. При помощи шинного насоса создаем давление. Так как мы уже знаем, какое давление должно быть в гидроаккумуляторе, необходимо просто накачать воздух до необходимой пометки на датчике давления.

10. Устройство готово к эксплуатации.

При помощи такого нехитрого приспособления можно сэкономить немало средств на потреблении электроэнергии. Кроме того, на создание такой конструкции не придется тратить значительные средства, в отличие от покупки магазинного аналога.

Особенности монтажа гидроаккумулятора

К установке данного устройства предъявляют более строгие требования по сравнению с монтажом накопительного резервуара. Объясняется данная особенность тем, что накопитель, расположенный на чердаке, статичен, а в тоже время гидроаккумулятор все время находится в динамическом движении, поскольку водная масса поступает в емкость и отбирается из нее, а в это время мембрана сжимается или растягивается.

Чтобы вибрация в процессе работы гидробака не передавалась водоснабжающей системе и предметам, находящимся рядом, его размещают на прочном и ровном основании, применяя амортизирующие прокладки из резины. Место его монтажа должно быть хорошо доступным и просторным.

Особенности устройства гидроаккумулятора для систем водоснабжения и принцип его функционирования требует периодического выполнения проверки, настройки и обслуживания. Перед монтажом следует знать, какое давление должно быть в пустой емкости. Обычно номинальная величина данного показателя составляет 1,5 бара – его устанавливают производители прибора (прочитайте: “Правильное подключение гидроаккумулятора к системе водоснабжения – инструкция по установке”).

Через время воздух частично покидает емкость. По этой причине нужно измерить давление манометром и при необходимости подкачать воздух или, наоборот, стравить его при избыточной величине данного показателя.

Не лишним будет уточнить величину нормального давления воздуха в незаполненном жидкостью гидроаккумуляторном баке для водоснабжения – информация об этом содержится в техпаспорте. Так как золотник имеет типовые размеры, для проведения замеров подойдет каждый манометр. Если гидробак не укомплектовали данным измерительным прибором, можно воспользоваться автомобильным вариантом.

Устройство гидроаккумулятора для систем водоснабжения предусматривает, что перед тем, как наполнять его водой, нужно удалять весь воздух из мембраны. Первый раз жидкость закачивают внутрь его медленно, тонкой струей под слабым напором. Это необходимо для того, чтобы не допустить повреждения мембраны, поскольку она при хранении в магазине могла слегка деформироваться или слежаться.

Все эти нюансы на первый взгляд кажутся незначительными, но они могут оказать существенное влияние на работоспособность гидроаккумулятора. Важным процессом является настройка требуемой величины давления в резервуаре.

После наполнения емкости водой следует повторно измерить манометром давление воздуха. Чем меньше его окажется в гидробаке, тем ниже будет этот показатель и тем больший объем жидкости можно закачать.

Но чем меньше в аккумуляторе воздуха, тем ниже рабочее давление жидкости в месте ее выхода из емкости. Допустимая величина его снижения может быть равной 1 бару, если возникла потребность в наличии дополнительного объема для хранения воды. При этом наблюдается понижение напора потока в системе.

Если в напорном баке воздуха окажется недостаточно, мембранная вставка, наполненная водой, растянется и может достать до металлических стенок. Это не допустимо, поскольку в результате такого контакта резина начинает разрушаться и мембрану приходится менять.

После того как емкость наполнена, произведена ее регулировка и сделано подключение к водоснабжающей системе, можно приступать к настройке реле давления. К нему обычно прилагают инструкцию, содержащую подробное описание порядка действий.

Если посмотреть под крышку корпуса, то там можно увидеть две регулировочные пружины. Та, что больше, позволяет выставлять величину минимального давления, при которой реле запускает насос, а тот начинает закачивать жидкость в энергоаккумулятор для воды. При помощи меньшей пружины настраивают разницу между верхним и нижним значением.

По мере того, как производится отбор воды из резервуара, давление начинает меняться. При достижении нижней величины замыкаются контакты реле, и включается насосное оборудование. В процессе настройки реле приходится несколько раз наполнять емкость и после этого ее опустошать. Как правило, разница между величиной давления включения и отключения равна около 2 бар.

В паспорте, прилагаемом к гидробаку, производитель указывает максимальное давление, на которое он рассчитан, но накачивать его до такого значения не имеет смысла. Дело в том, что при функционировании на пределе возможностей прибор быстрее изнашивается. Когда выполняется настройка реле давления, нужно учитывать, что разница между величинами давления отключения и воздуха в напорном баке должна составлять примерно 10%.

Установка гидроаккумулятора своими руками

Подключение гидроаккумулятора своими руками и его пуск осуществляют в следующем порядке:

Гидроаккумулятор навешивается на стену или устанавливается на пол, при этом между ним и строительными конструкциями размещаются резиновые прокладки, которые будут гасить вибрации. При подключении к трубопроводу с той же целью используется резиновый переходник.
Перед заполнением емкости водой следует проверить давление воздуха в корпусе гидроаккумулятора. Рекомендуемое значение указывается в инструкции или паспорте изделия, обычно оно составляет 1,5 атм. Для правильной работы системы давление воздуха в накопительном баке должно быть на 10% меньше давления пуска насоса. Если замер показал, что воздуха в баке недостаточно, его следует подкачать. Уровень давления воздуха следует проверять регулярно. Это сбережет как двигатель насоса, так и мембрану (либо баллон).
При первом подключении баллонный гидроаккумулятор следует заполнять теплоносителем помалу при слегка приоткрытом вентиле

Такие предосторожности нужны из-за того, что стенки резиновой груши от долгого простоя могли склеиться и сильный напор вызвал бы перенатяжение в некоторых местах или даже разрыв.
При необходимости нужно настроить реле давления, которое управляет работой насоса. Внутри него имеются две пружины – большая и малая, которые надеты на штоки с навинченными на них гайками

Подтягивая или ослабляя гайку большой пружины, пользователь соответственно увеличивает и уменьшает давление включения. Те же операции с малой пружиной приведут к увеличению или уменьшению рабочего диапазона.

Монтаж гидроаккумулятора — схема подключения

Перед настройкой реле проверьте состояние присоединительного патрубка. Если он забит грязью или солевыми отложениями, устройство будет работать некорректно.

Назначение и виды гидроаккумуляторов

Гидроаккумулятор (гидропневмобак) выступает важнейшей частью автономного водопровода. Прибор, зачастую, для своей работы использует энергию сжатого воздуха. Существуют также пружинные и механические модели, но в автономных системах дач или частных домов они практически не встречаются.

Конструктивно гидроаккумулятор предоставляет собой герметичную металлическую емкость (бак), разделенную на две части: эластичную камеру (грушу) для воды и окружающую ее воздушную прослойку. Таким образом, вода внутри гидрокамеры не контактирует со стенками бака, что позволяет избежать коррозии его стальной оболочки. Применяемый для изготовления груши высокопрочный бутил отвечает санитарным требованиям по хранению питьевой воды. Закачка/отбор жидкости осуществляется через резьбовой патрубок, сообщающийся с рабочим объемом эластичной гидрокамеры.

Воздушное отделение гидроаккумулятора оснащено пневмоклапаном, позволяющим регулировать давление (нормальный показатель – 1,5-2 атм.). Гидробаки от 100 л оснащаются еще одним клапаном для отвода выделяющегося из воды воздуха.

Не путайте с расширительным баком

Внешне гидроаккумулятор напоминает расширительный бак для систем отопления, устанавливаемый в контурах закрытого типа. Он нивелирует изменение объема нагревающейся/охлаждающейся жидкости. Основные отличия между этими устройствами – материал изготовления мембраны и специфика устройства внутренних камер.

В отличии от гидроаккумулятора, в котором резиновая «груша» помещена в емкость с водой, расширительный бак разделен на две части эластичной перегородкой. Одна часть заполняется теплоносителем, другая – воздухом. Если включить расширительный бак в водопроводный контур, то на выходе из крана потребитель будет получать ржавую воду, из-за её непосредственного контакта с металлическими стенками. Различаются также характеристики внутренних мембран. В расширительном баке они рассчитаны на нагрев до +90С и выше при небольшом колебании давления. Гидроаккумуляторная мембрана способна переносить регулярные перепады давления, но при температуре жидкости не выше +30С.

Классификация гидроаккумуляторов

Она осуществляется по следующим критериям:

1. Тип установки. Различают вертикальные и горизонтальные приборы: они работают по идентичному принципу. Отличает их только способ отвода воздуха из водяной камеры. В моделях вертикальной ориентации газ скапливается в верхней части мембраны. Его стравливают посредством дополнительного клапана. Горизонтальные устройства для этого оснащены дополнительным модулем (слив, ниппель и шаровой кран). При выборе установочного типа гидробака ориентируются на особенности помещения, в котором планируется его размещение.

1. Внутренняя конструкция. Различают поршневые, балонные и мембранные устройства.

1. Объем бака. На рынке сантехнического оборудования представлены модели объемом 2-500 л. Для квартиры достаточно 24-50 л. Обширную дачу или загородный дом рекомендуется оснащать емкостями на 80-100 л.

Преимущества использования гидроаккумуляторов в схемах водоснабжения

Гидропневмобак решает ряд проблем:

Защищает насос от износа. Он не включается для поддержания давления в системе при каждом открытии водяного крана, так как вода расходуется из запасов гидробака. Это значительно увеличивает продолжительность безремонтной эксплуатации насоса. Обеспечивает стабильность давления в трубах

Для автономных систем это крайне важно, т.к. напор в них постоянно колеблется при одновременном открытии нескольких кранов

Помимо нагрузок на трубы, это приводит к перепадам температуры воды. Например, принимать душ в таких условиях не очень комфортно. Предохраняет от гидроударов. Без промежуточной емкости между точкой водозабора и домовой системой каждое включение насоса провоцирует гидроудар (основная причина порывов труб). Создает стратегический запас воды на случай перебоев с подачей электроэнергии. Это особенно актуально для домовладельцев, проживающих в отдаленных местностях.

Как сделать гидроаккумулятор без мембраны своими руками – Справочник металлиста

Обеспечение водопровода на даче нелегкое дело. Тратить огромные деньги на его прокладку никому неохота, поэтому практически все работы выполняются самостоятельно. Когда установлена уже сама система и насосная станция, хочется добиться максимальной экономии в потреблении электроэнергии.

Для этого нужно минимизировать количество запусков насоса. В таких случаях единственным выходом является установка рассматриваемого нами аппарата. В статье будет рассмотрено как собрать гидроаккумулятор из подручных средств, какое должно быть давление в устройстве, приведены фотоматериалы.

Технические нововведения изменили жизнь владельцев частных домов до неузнаваемости.

Циркуляционные насосы повысили эффективность отопительных контуров и дали возможность использовать их более гибко.

Выпускаемые в широком ассортименте насосные станции зарубежного и отечественного производства раз и навсегда решили проблему водоснабжения, сделав возможным создание автономного водопровода, по удобству пользования не уступающего городскому.

Непременным атрибутом каждой из упомянутых систем является специальный элемент, называемый гидроаккумулятором. Из нижеизложенной статьи вы узнаете, как устанавливается и настраивается гидроаккумулятор для систем водоснабжения своими руками.

Из чего состоит гидроаккумулятор?

Гидроаккумулятор имеет чрезвычайно простое устройство. Это герметичная стальная емкость, разделенная на две части. Одна из них подключается к системе отопления или водоснабжения, после чего заполняется водой, другая – содержит воздух, закачанный с избыточным давлением.

По внутреннему устройству гидроаккумуляторы делятся на два вида:

1. Баллонные: емкость для воды в таком гидроаккумуляторе представляет собой резиновый мешок, который часто называют грушей или баллоном. Посредством фланца его горловина подключается к системе трубопроводов.
2. Мембранные: в этом варианте стальной корпус разбит на два отсека плоской диафрагмой или мембраной, которая также изготовлена из резины. Принцип тот же: одна часть через дюймовый патрубок подключается к водопроводу или отопительному контуру, вследствие чего заполняется водой; в другую закачивается определенный объем воздуха.

При заполнении гидроаккумулятора водой мембрана или баллон растягивается, вследствие чего увеличивается давление в камере, заполненной воздухом.

Устройство гидроаккумулятора

Баллонную версию гидроаккумулятора следует считать более предпочтительной и вот почему:

1. Находясь в баллоне, вода контактирует только с его внутренней поверхностью, поэтому стальные стенки гидроаккумулятора остаются сухими. В мембранных баках, напротив, имеет место контакт стального корпуса с влагой, что может приводить к развитию коррозии.
2. Мембрана и баллон не отличаются большим ресурсом, через какое-то время данный элемент нужно будет заменить. С грушей не будет никаких проблем, владелец бака легко сможет установить новую самостоятельно. Заменить же мембрану своими силами можно только в немногих моделях, в остальных случаях придется обращаться в сервисный центр.

Подключение гидроаккумулятора к системе

Обычно системе водоснабжения частного дома состоит из:

• насоса;
• гидроаккумулятора;
• реле давления;
• обратного клапана.

В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.

С пятивыводным штуцером или без

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Поэтому систему чаще всего и собирают на его основе. Но данный элемент совсем необязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.

Как обычно, вариантов несколько, выбирать вам.

https://youtube.com/watch?v=gKOnfoGzKVU

Подключают гидроаккумулятор к погружному насосу точно так же. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

Как установить два гидробака на один насос

При эксплуатации системы, иногда владельцы приходят к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.

Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.

Автономная система водоснабжения – сложное техническое сооружение, требующее использования внушительного ряда технических средств. Чтобы автоматизировать работу насосного оборудования и подачу воды в краны, понадобится установка гидробака. Согласитесь, не каждый домовладелец знает, как его устанавливать, да и вообще, что это за устройство.

Мы подробно расскажем, как производится подключение гидроаккумулятора в систему водоснабжения. Детально разберем, что необходимо для его монтажа, в каких независимых водопроводных сетях он используется, с каким оборудованием и как может эксплуатироваться.

Осуществленная согласно нашим рекомендациям установка гидравлического бака предотвратит множество вероятных проблем: защитит бытовую технику, минимизирует действие гидроудара. Для оптимизации восприятия представленную информацию дополняют фото, схемы и видео.

устройство, инструменты, этапы изготовления и ошибки

Гидробак – это емкость в системе водоснабжения частного дома для хранения запасов воды на случай отключения электричества. Он также применяется для того, чтобы сократить количество включений насоса, что существенно увеличивает продолжительность работы оборудования. Сделать гидроаккумулятор своими руками не сложно, используя схемы или видеоролики, где подробно показан процесс сборки и подключения.

Устройство гидроаккумулятора

Объем гидробака должен быть не меньше 30 литров

В водопроводной системе гидроаккумулятор располагается сразу после насоса. Его функции заключаются не только в защите агрегата от износа. Емкость препятствует поломке системы вследствие гидроудара, поддерживает постоянное давление. Благодаря ей в кране напор воды не меняется, разве что немного, перед очередным включением насоса.

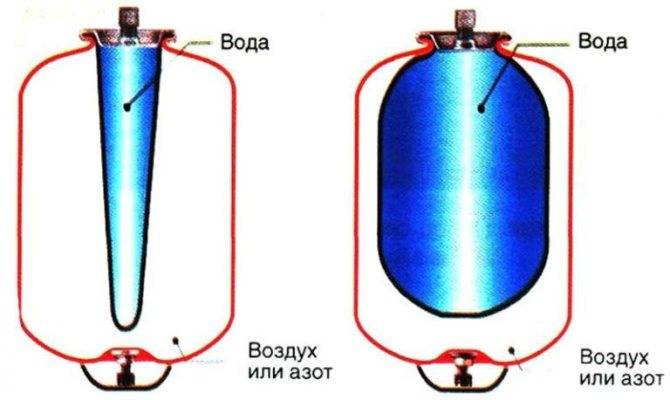

Гидробак внутри состоит из двух частей. В одной – резиновой мембране – находится жидкость, в другой – воздух или газ. Воздух внутрь закачивают до определенного момента, чтобы разница между включением и выключением составляла не более 1 атмосферы.

При подаче жидкости в емкость внутри повышается давление, и сжатый воздух начинает давить на резиновую грушу. Вода поступает до тех пор, пока не срабатывает манометр на выключение насосного оборудования. Если в это время кран в доме открыть, вода будет поступать с хорошим напором. Как только ее количество уменьшается до нижнего значения манометра, оборудование снова включается, и жидкость опять начинает поступать внутрь гидроаккумулятора.

В некоторых моделях нет резиновой груши внутри. Для ее изготовления используется высококачественная пищевая резина, способная выдерживать большое количество циклов растяжения и сжимания. В домашних условиях можно обойтись без мембраны.

Необходимые инструменты и материалы

Мембрана для гидроаккумулятора

Чтобы изготовить гидроаккумулятор для систем водоснабжения своими руками, необходимо приготовить следующие инструменты и материалы:

• емкость из пищевой пластмассы, если система будет хранить питьевую воду;
• отрезок тонкой резины для создания уплотнителя;
• герметик силиконовый;
• ниппель, через который будет закачиваться воздух внутрь.

Кроме этого понадобится дрель, шурупы и гайки для установки емкости, а также тройники для подключения к водопроводу, краны, четвертник для подключения манометра. Главный элемент – манометр – можно купить в строительном магазине.

Этапы изготовления гидроаккумулятора своими руками

1. С помощью дрели проделать три отверстия в емкости: одно сверху для четвертника, второе сбоку для крана, третье внизу для тройника.
2. Необходимо изготовить резиновые прокладки на краны, перед тем как их устанавливать.
3. Внизу ставится кран, к нему прикручивается тройник для подвода и дальнейшей транспортировки жидкости в дом.
4. Сбоку монтируется обычный кран, через который можно будет стравить лишнюю воду.
5. Сверху ставится четвертник, а к нему подсоединяется ниппель, манометр и датчик давления.

Все соединения промазываются герметиком, чтобы не было течи. После сборки бак необходимо правильно запустить. Для этого:

1. Открыть боковой кран.
2. После включения насоса вода начнет набираться внутрь до тех пор, пока не начнет вытекать сбоку.
3. Кран закрыть.
4. Обычным велосипедным или автомобильным насосом через ниппель накачать воздуха до 1 – 2 атмосфер.

После этого можно эксплуатировать емкость. Есть вариант купить в сервисном центре мембрану, которая предназначена для замены в насосных станциях, и попробовать самостоятельно установить ее в пластиковую емкость. Одно условие: диаметр входного отверстия должен соответствовать диаметру горловины мембраны. При таком способе понадобится дополнительный элемент – держатель горловины, чтобы вода не протекала.

Ошибки в работе

Уменьшить срок эксплуатации может некачественная пластмасса, которая лопнет под давлением воды и воздуха. Слишком маленькая емкость неэффективна для частного дома. Нельзя покупать дешевый герметик, иначе соединения начнут течь уже на следующий день. Электрические кабели от реле давления не должны соприкасаться с жидкостью во избежание короткого замыкания.

Для удобного пользования необходимо правильно выставить нижний и верхний предел давления. Если этого не сделать, будет заметна разница в напоре воды. Если в этот момент кто-то из жильцов купается в душе, перед самым включением насоса из крана будет идти кипяток, так как напор ослабнет.
