Принцип работы и разновидности герконовых датчиков

ВИДЫ И ПРИМЕНЕНИЕ ГЕРКОНОВЫХ ДАТЧИКОВ

Рассматриваемые устройства широко применяются в системах охранной сигнализации для контроля открытия окон, дверей, люков.

Перечисленные выше особенности определяют правила их установки. При монтаже на металлических конструкциях следует учитывать ослабление воздействия магнита, входящего в комплект поставки. Для предотвращения таких моментов используют специальные исполнения датчиков.

С деревянными и пластиковыми дверями таких проблем не возникает, поэтому на первый план выходят вопросы миниатюризации и дизайна.

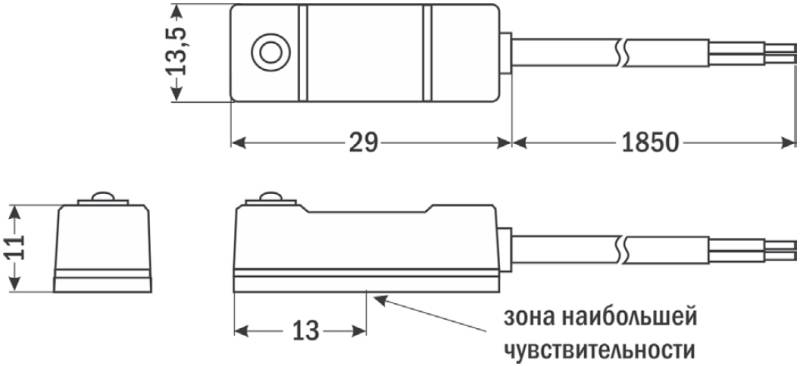

Существуют исполнения, имеющие габаритные размеры 13х7 мм (для магнита и геркона по отдельности). Как правило, чем меньше габариты, тем “слабее” датчик.

В приведенном примере рабочий зазор будет составлять порядка 15 мм. Но это по максимуму. Следует делать запас на внешние условия и то, что со временем поле магнита может ослабнуть.

Таким образом, при применение миниатюрных исполнений установку следует производить аккуратно и точно. Кроме того, качество дверей должно быть таким, чтобы исключить возможные люфты и перекосы в процессе эксплуатации.

Поскольку герконовые датчики открытия, а правильней – открывания, дверей применяются практически в любой системе сигнализации, исполнения их предусматривают множество вариантов установки, в том числе и скрытой.

Кстати, в системах сигнализации для них применяется другое название – магнитоконтактные извещатели.

Еще одна область применения магнитоуправляемых устройств – датчики уровня воды и других жидкостей. Конструкция их должна быть поплавковой. В поплавке устанавливается магнит, а на отметке требуемого уровня – геркон.

Очевидно, что возможна организация многоуровневого контроля жидкости, причем герконов может быть сколько угодно. Единственным ограничение является минимальное расстояние между ними.

Определяется это двумя моментами:

• геометрическими размерами корпуса;
• предотвращением одновременного срабатывания двух и более герконов.

Следует отметить удобство использования описываемых возможностей для определения положения автоматически открываемых (закрываемых) конструкций: ворот, шлюзов, шлагбаумов и пр. На таком принципе действуют некоторые концевые выключатели.

Подключение герконового датчика доступно даже начинающему: два вывода включаются в электрическую цепь устройства контроля и управления. Единственно что следует учесть – по какому событию будет формироваться управляющая команда: замыканию или размыканию контактов.

Простота, надежность и неприхотливость в обслуживании определяют широкое распространение магнитоконтактных датчиков, причем, здесь перечислены лишь наиболее популярные области применения. На практике их значительно больше.

  *  *  *

2014-2022 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Типы и виды герконовых датчиков

Герконовый датчик

Существует немало вариантов герконовых реле. Классифицируют устройства по самым разным параметрам: уровню вибрации, емкости, контактной группе.

Магнитные

Приспособление замыкает, либо размыкает линию, передающую электричество под действием магнитного поля. Источником может быть постоянный магнит или электромагнит. По этому признаку герконы делят на 3 категории:

• С нормально разомкнутым контуром – в обычном состоянии контакты разъединены. Под действием электрического тока или магнитного поля пластины соединяются и устройство передает ток.
• Геркон-магнит размыкающий реализует обратный принцип: в нормальном состоянии контакты замкнуты, а под действием магнитного поля размыкаются и электрическая цепь рассоединяется.
• Переключающее реле – в такой модели 3 вывода. Вне электромагнитного поля замкнута одна пара, а под действием поля пластины замкнутые нормально размыкаются, а новый замыкается. В этом случае ток протекает по двум разным цепям в зависимости от наличия или отсутствия магнитного поля.

Для открывания двери

Датчик открытия двери

Все варианты дверных датчиков работают на герконовых реле. Однако способы подключения устройства разные. По этому признаку выделяют 3 категории.

• Обычные – включают 2 части с пружинными контактами. Магнитное поле замыкает пружинные контакты: их концы притягиваются и смыкаются. Когда поле исчезает, 2 части датчика оказываются на удалении друг от друга, пружины размыкаются. Датчик – элемент цепи сигнализации. По линии через него постоянно идет ток. Если дверь открывается, датчик разрывает цепь и сигнализация срабатывает. Порог срабатывания – от 30 до 50 мм.
• Беспроводной датчик – его основой служит нормально разомкнутый геркон и модуль связи. Вторая часть датчика – магнит, под действием которого контакты замыкаются. Монтируют устройство так, чтобы при закрытой двери магнит оказывался напротив радиопередающей части, чтобы замыкать геркон магнитный. Если двери открываются, размыкается цепь и на блок управления подается сигнал тревоги. Порог срабатывания – 10–20 мм. Такой вариант эффективнее проводного.
• GSM-сигнализация – состоит из геркона и GSM-модуля. Принцип работы аналогичен беспроводному. Когда реле срабатывает, контроллер высылает текстовое сообщение владельцу квартиры или офиса. Такой прибор нередко наделяется дополнительными функциями.

По конструкции

Ртутный геркон

С конструкционной точки зрения выделяют 2 типа герконов:

• Сухие – герметичная стеклянная колба, наполненный осушенным воздухом или другим газом. Снаружи баллона с торца привариваются сердечники из магнита, контакты находятся внутри.
• Ртутные или «смоченные» – в колбу помещают капли ртути. Они смачивают контакты, что улучшает и плотность смыкания. Ртутный геркон не дребезжит и не создает вибрации, однако время срабатывания датчика увеличивается.

Как подключить датчик

Если говорить о том, как подключить геркон, то начать стоит со способов монтажа. Креплений всего два:

• скрытое;
• наружное.

Учитывать также стоит характеристики поверхности, где будет осуществляться монтаж, потому разделяют две «базы» для подключения:

• стальная;
• магнитнопассивная.

Итак, часть реле, которая отвечает за магнитное поле, закрепляется на подвижной части конструкции. Геркон же должен быть установлен там, от чего отходит движущийся элемент. Происходит примерно следующее: движущаяся часть примыкает к стационарной, параллельно производят магнитной поле и замыкая цепь. Если же катушка, благодаря которой функционирует поле, не оказывает никакого воздействия, то происходит размыкание и соответствующая программа сообщит о нарушении. Все достаточно просто, потому что это фактически то, как работают датчики открытия дверей в умных домах.

Особенности установки

К нюансам же, которые нужно учитывать при подключении геркона, относят:

1. Использование в местах, где есть или может быть ультразвук, не рекомендуется, потому как он может сбить датчик и его настройки.
2. Если рядом есть еще один источник магнитного поля — его нужно исключить.
3. Не подвергать колбу ударам, потому как ее деформация приводит к негодности сердечников.

И немного касательно того, как проверить геркон: в первую очередь нужно настроить программу, после проверить работоспособность и, приложить друг к другу еще незакрепленные элементы. После их можно разъединить и посмотреть за реакцией программы, которая отвечает за уведомления. Если все в норме — крепим датчики на нужное место.

Герконы: способы управления, примеры использования

Герконы имеют ряд механических и электрических параметров, которые характеризуют их свойства. Эти параметры можно разделить на две большие группы: механические и электрические.

Механические параметры герконов

К механическим параметрам относится магнитодвижущая сила срабатывания. Этот параметр показывает, при каком значении напряженности магнитного поля происходит срабатывание и отпускание контакта. В технической документации это называется как магнитодвижущая сила срабатывания (обозначается Vср) и магнитодвижущая сила отпускания (обозначается Vотп). Немаловажными параметрами геркона, в ряде случаев основными, является скорость его срабатывания и отпускания. Эти параметры измеряются обычно в миллисекундах и обозначаются соответственно как tср и tотп, которые в целом характеризуют быстродействие геркона.

Герконы, имеющие меньшие геометрические размеры обладают более высоким быстродействием. Максимальное число срабатываний, или попросту ресурс, также относится к группе механических параметров. Этот параметр оговаривает, при каком числе срабатываний все свойства геркона, как механические, так и электрические сохраняются в пределах допустимых значений. В технической документации обозначается как Nmax.

Размеры геркона.

Электрические параметры герконов

Эти параметры такие же, как у обычных механических контактов. Сопротивление, измеренное между замкнутыми контактами называется сопротивлением контактного перехода и обозначается как Rк, а сопротивление, измеренное между разомкнутыми контактами есть не что иное, как сопротивление изоляции Rиз. Электрическая прочность геркона. Этот параметр характеризует пробивное напряжение Uпр. Это напряжение в основном определяет качество изоляции между контактами, которое в свою очередь обусловлено качеством вакуума или заполнения колбы инертными газами. Кроме этого пробивное напряжение зависит от величины зазора между контактами и качества их покрытия.

Мощность, коммутируемая герконом определяется в основном его конструкцией: материалом и размерами контактов, а также типом покрытия контактных площадок. В технической документации этот параметр обозначается как Pmax. Емкость, измеренная между разомкнутыми контактами обозначается как Cк. Она зависит лишь от геометрических размеров геркона и расстояния между разомкнутыми контактами. Все технические характеристики основных типов герконовых выключателей приведены в таблице ниже:

Таблица стандартных технических характеристик герконов.

Достоинства герконовых реле:

1. Полная герметизация контакта позволяет их использовать герконовые реле в различных условиях влажности, запыленности и т. д.
2. Высокое быстродействие, что позволяет использовать герконовые реле при высокой частоте коммутаций.
3. Гальваническая развязка коммутируемых цепей и цепей управления герконовых реле.6. Расширенные функциональные области применения герконовых реле.
4. Надежная работа в широком диапазоне температур

Будет интересно Что такое катушка индуктивности и почему ее иногда называют дроссель

Недостатки герконовых реле:

1. Восприимчивость к внешним магнитным полям, что требует специальных мер по защите от внешних воздействий.
2. Хрупкий корпус герконов, чувствительный к ударам.
3. Малая мощность коммутируемых цепей у герконов.
4. Возможность самопроизвольного размыкания контактов герконовых реле при больших токах.

Геркон на бумаге.

Управление герконом при помощи катушки с постоянным током

Этот способ получил наибольшее распространение при создании герконовых реле. Конструкция этих реле достаточно проста: внутрь катушки с током просто помещается геркон, и при этом не требуется никаких дополнительных пружинок и рычагов, как у обычного реле. Единственный в этом случае недостаток это небольшое количество контактных групп. Если катушку выполнить достаточно толстым проводом, способным пропустить большой ток, то можно получить герконовое токовое реле. Такие реле широко применялись в мощных источниках постоянного тока в качестве датчика системы защиты от перегрузок. Точная настройка уровня срабатывания такого датчика осуществляется резьбовым механизмом, позволяющем плавно перемещать геркон вдоль оси катушки.

Герконы в колбе из зеленого стекла.

Преимущества и недостатки герконов

Как и любая вещь герконы имеют свои недостатки и преимущества. Сначала поговорим, естественно, о преимуществах. По сравнению с обычными коммутирующими контактами герконы имеют чуть ли не в 100 раз большую надежность по сравнению с обычными открытыми контактами. Эта надежность обусловлена более высоким сопротивлением изоляции (достигает десятков МегаОм), и большей электрической прочностью: пробивное напряжение у некоторых типов герконов достигает нескольких десятков киловольт. Сравнительные характеристики герконов приведены в таблице ниже:

Будет интересно Варисторы – что это такое, принцип действия, характеристики и параметры.

Неоспоримым преимуществом герконов является их быстродействие: у некоторых моделей герконов частота коммутации достигает 1000Гц, а скорость срабатывания и отпускания находится в пределах (0,5 – 2,0мс) И (0,2 – 1,0мс) соответственно. Срок службы некоторых герконов доходит до 4 – 5 млрд. срабатываний, что намного выше аналогичного показателя для обычных не защищенных контактов. Также к достоинствам герконов следует отнести легкий способ согласования с нагрузкой а также работа герконов без применения источников электрической энергии.

Недостатки герконов

На фоне достоинств недостатки, наверно, не так уж и велики. Во-первых, это небольшая коммутируемая мощность. Кроме того малое количество контактных групп в одном баллоне а для «сухих» герконов дребезг контактов. К недостаткам же можно отнести также хрупкость стеклянного баллона и в некоторых случаях высокую чувствительность к внешним магнитным полям.

Как подключить геркон.

Электронная библиотека

Электротехника и промышленная электроника / Магнитные элементы электронных устройств / 4.6. Магнитоуправляемые герметизированные контакты (герконы)

Автоматизированные системы управления в производственных условиях могут подвергаться воздействию агрессивной окружающей среды в виде пыли, газа, повышенной влажности и других факторов, вызывающих коррозию и преждевременный износ. В электромагнитных реле наиболее уязвимым звеном являются контакты. Герметизация контактов повышает надежность работы реле в целом.

Герметизированные магнитоуправляемые контакты (герконы)

нашли широкое применение в безъякорных реле в качестве концевых и путевых выключателей, датчиков положений и перемещений, координатных переключателей, в охранной сигнализации.

Простейший магнитоуправляемый контакт (МУК) представляет собой стеклянную трубочку (колбочку) с впаянными в нее пермаллоевыми пластинками – контактами, между которыми оставлен рабочий зазор. Колбочка заполнена азотом или другим инертным газом для предотвращения электрокоррозии. Под воздействием внешнего магнитного поля между пластинками возникает тяговое усилие и они смыкаются. Соприкасающиеся поверхности контактов покрыты серебром, золотом, родием.

Некоторые модификации герконов показаны на рис. 4.8: а

– симметричные;б – несимметричные замыкающие;в – переключающие;д – ртутный;е – ртутный плунжерного типа. Возможны и другие модификации, в частности, поляризованные. Поляризацию осуществляют путем размещения внутри колбочки тонких пластинок постоянных магнитов. В ртутных МУК (рис. 4.8,д ) ртуть, смачивая пластину, поднимается по ней к контактирующим частям, обеспечивая высокую частоту переключения. Частотой переключения до 800 Гц обладают ртутные МУК плунжерного типа. Пермаллоевый плунжер перемещается под действием электромагнитного усилия к левому или правому контакту в цилиндрической направляющей, наполненной ртутью. На рис. 4.8,г – МУК дифференциального типа. Он имеет две обмотки – правую и левую.

Рис.

4.8. Конструктивное исполнение магнитоуправляемых контактов

Магнитное поле, управляющее контактами, создается током в обмотке, представляющей соленоид, внутри которого размещен МУК, или постоянным магнитом.

По сравнению с обычными реле герконы имеют ряд преимуществ: высокая надежность коммутации в любой среде, длительный срок службы (до 108 – 109 срабаты

ваний), высокое быстродействие, вибрационная и радиационная устойчивость, низкая стоимость, малые габариты и вес.

Не лишены они и недостатков: малое число контактных групп, одна пара контактов в одной колбочке, дребезги при замыкании, большая, чем у обычных реле, намагничивающая сила срабатывания из-за нескольких воздушных промежутков.

Для увеличения числа контактов в одном соленоиде размещают несколько герконов, но недостаток их в том, что срабатывают они неодновременно из-за различия магнитных сопротивлений, т.к. МУК, сработавший первым, шунтирует магнитные пути других МУК.

Одна из разновидностей МУК – ферриды

. ЭтоМУК с памятью . Если МУК снабжен внешним магнитным сердечником с прямоугольной петлей гистерезиса, то при подаче на его обмотку импульса тока МУК срабатывает и остается в таком положении до подачи импульса обратной полярности. Сердечник может располагаться внутри колбочки. Для размыкания контактов нужно подать строго определенный ток обратной полярности. При большом токе сердечник перемагнитится в противоположном направлении и контакты снова замкнутся. Для предотвращения этого ферриды обычно снабжают двумя обмотками: рабочей и поляризующей.

Сейчас выпускаются МУК с внутренним объемом колбочки не более 2,5 мм3 на контакт. Они сравнимы по размерам с интегральными схемами. В качестве контактов используются пленочные пермаллоевые покрытия. Минимальный коммутирующий ток до 10-12 А, напряжение срабатывания (1,3 — 23) В, отпускания (1,15 — 3) В. Ведутся разработки по созданию мощных МУК. Уже выпускаются МУК на максимальную коммутируемую мощность до 250 Вт, коммутируемый ток до 4 А и напряжение до 10000 В.

Принцип работы

В отличие от коммутационных электромагнитных устройств, выключатель герконовый имеет контакты, которые располагаются в герметичной колбе, из которой откачан воздух или она заполнена инертным газом. Такая конструкция исключает процесс коррозии поверхностей.

Для магнитного поля колба не является препятствием, чтобы оказывать действие на контакты, если они выполнены из магнитных материалов. Управление герконом осуществляется взаимодействием контактов с внешним магнитным полем постоянного магнита или электромагнитного поля, созданного электрическим током соленоида. Срабатывают они по достижении показателей магнитного поля определенной величины.

Кроме магнитных свойств контакты должны обладать упругой механикой, так как работа реле связана с возвращением их в исходное положение после окончания действия сигнала.

Виды отказов датчиков

Основной проблемой при возникновении больших нагрузок на охранную систему, может быть отказ датчиков, который происходит по причине неразомкнутых контактов. Такая ситуация довольно часто встречается на объектах с большим количеством извещателей, поэтому для ее устранения принято устанавливать сразу несколько дублирующих устройств.

На сегодняшний день рынок охранных устройств предлагает пользователю широчайший ассортимент самых разнообразных конструкций герконов имеющих замыкающуюся, размыкающуюся и переключающуюся систему контактов, которые поляризованы на разные коммутационные мощности. Переключающие контакты в таких системах, имеют специальную немагнитную пружину, а поляризованные оборудованы контактами из магнито-твёрдого материала. Что же касается запоминающих систем, то в них обе пружины изготавливаются из ферромагнитного сплава с петлёй гистерезиса. Их работа основана на кратковременных импульсах, которые сохраняются до следующего воздействия.

В качестве контактного покрытия чаще всего выступает либо золото, либо высококачественный родий. Контакты, имеющие золотое покрытие, используются для коммутации малых токов. Те же системы, которые были защищены родием, в большинстве случаев применяются для широкого диапазона нагрузок.

В зависимости от размеров практически все герконы можно разделить на несколько основных типов, среди которых стоит отметить: нормальные, средние, промежуточные, миниатюрные, сверхминиатюрные и микроминиатюрные устройства.

Принцип работы

Упрощеное изображение конструкции герконового реле

Принцип работы герконового датчика основывается на размыкании или замыкании сети, где он стоит, под воздействием электромагнитного поля. Напряжение магнитного потока определяет положение контактов. Поле генерируется постоянным или электрическим магнитом.

Внутренние контакты прибора намагничиваются в момент попадания под действие силовой линии. Притягивание элементов осуществляется под действием, преодолевающим силу упругости. Так происходит замыкание цепи. При подключении линии к источнику питания ток протекает через устройство.

Это состояние длится до момента прекращения воздействия силовой линии. Контакты размыкаются без магнитного поля. Для повторного замыкания понадобится вновь генерировать поле.

История изобретения

Советский ученый Петербургского университета В. И. Коваленко, проводя эксперименты с магнитным полем в 1922 году, создал магнитоуправляемые контакты. Это изобретение было зарегистрировано в Советском Союзе и получило патент под номером 466.

Его изобретение представляло собой сердечник из магнитомягкого материала, к которому через изоляторы крепились контакты, сделанные из ферромагнетика, обладающего высокой магнитной проницаемостью. После подачи тока в катушке возникало магнитное поле, намагничивающее контакты и приводя к их замыканию. Если же подача тока прекращалась, поле исчезало, а контакты размагничивались и размыкались.

На то время изобретение не получило практического применения из-за неудобности его использования и низкой надёжности. В 1936 году конструкция геркона была доработана инженерами американской компании Bell Telephone Laboratories. Ими было предложено рабочие контакты устройства поместить в герметично замкнутую колбу. Занимался этой разработкой Уолтер Эллвуд, который в итоге и создал модель устройства. Но из-за сложностей в изготовлении прибор опять же не получил широкого применения.

Использовать прибор начали лишь только в 1941 году, когда американская компания Western Electric известная своими техническими инновациями вместо шумных электромеханических реле в своей телефонной станции не стала использовать геркон.

В середине 60-х годов XX века в СССР массово проводилась телефонизация страны. На основании выводов Министерства связи СССР было решено, что в качестве коммутирующих элементов будет использоваться геркон. Так, на , расположенном в Ленинграде, началось серийное производство устройств. Через шесть лет магнитоуправляемые герконы стали изготавливать и в Рязани, на металлокерамическом заводе.

В начале 1990 года объём производства в СССР достиг 230 млн штук в год, что соответствовало примерно четверти мирового рынка. Сегодня ОАО «Рязанский завод металлокерамических приборов» остался единственным заводом, выпускающим такую продукцию на территории бывшего Советского Союза. В настоящее время ведутся разработки, направленные на снижение размеров, повышение быстродействия, чувствительности и стабильности герконов.

Принцип действия геркон ового реле

В работе нормально замкнутого геркон а используется принцип взаимодействия сил, возникающих между магнитными телами. В электромагнитном поле появляются и передаются импульсы, начинают двигаться электроны, вызывающие перемещение и деформацию токопроводящих контактов.

Изменение положения и состояния магнитного концевика в конкретном устройстве или в цепи, приводит к размыканию контактов. Дальнейшей изменение их положения происходит под действием других подвижных элементов — кнопок, концевых пружин, дисков и т.д. Таким образом, происходит поочередное включение и выключение контактов.

Данный принцип работы стал основой функционирования промежуточного геркон ового реле, действующего на замыкание. Его конструкция состоит из двух сердечников и герметичного прочного стеклянного баллона, наполненного газом или газовой смесью. Сам баллон находится под постоянным действием электрического тока. Газы препятствуют окислению металлических сердечников.

При подключении к такому геркон у постоянного тока, происходит образование мощного вокруг сердечников. Наличие специальных зазоров значительно облегчает прохождение этого поля между частями реле. Далее наступает возникновение автономного магнитного потока, движущегося в заданном направлении. Соединение сердечников значительно ускоряется за счет их покрытия драгоценными металлами с более низким сопротивлением, чем у обычного материала.

Постоянный магнитный поток обеспечивается особенностями конструкции геркон ового реле. Однородность и целостность деталей создается за счет литья и штамповки, а для соединения их между собой используются сварочные процессы. Поэтому катушка реле намагничивается в минимальной степени. По такой схеме работает геркон овое реле, принцип действия которого достаточно простой. В случае прекращения подачи постоянного тока, произойдет размыкание контактов, а магнитный поток исчезнет.

Принцип работы этого коммуникационного устройства, название которого расшифровывается как «герметичный контакт», можно объяснить следующим образом. Геркон – миниатюрная цилиндрическая стеклянная колбочка, в противоположные концы которой впаяны два контакта, обладающие ферромагнитными свойствами: подвижный и неподвижный. Колба либо вакуумирована, либо наполнена инертным газом, дабы продлить срок их службы.

Если поднести к ней магнит, то подвижный контакт соприкоснется с неподвижным и цепь замкнется. При этом вы услышите характерный щелчок. Если магнит убрать — контактны вновь разомкнутся. Вместо постоянного магнита можно использовать и соленоид. Так работает нормально разомкнутый или замыкающий геркон — одна из самых популярных его разновидностей.

Характеристики устройства

Высококачественное герконовое реле состоит из двух контактов, которые изготовлены из специфического ферромагнитного сплава. Установлены они в прочной колбе, благодаря чему пользователь может всегда контролировать их работу. Если же к контактам поступает постоянный магнит, тогда происходит замыкание с формированием непрерывной цепи. Из-за такой специфичности герконовый коммутатор стали называть концевым выключателем.

Промышленные производители маркируют такие агрегаты в строгом соответствии с итоговой сферой применения. К примеру: если на реле нанесена аббревиатура КЭМ, то оно относится к категории коммутационных электрических механизмов. Большая буква «А» означает, что устройство можно эксплуатировать в любых погодных условиях, а вот детали с пометкой «В» предназначены исключительно для помещений. Часто можно увидеть сокращение МКА, которое означает, что этот магнитный коммутатор идеально подходит для любых условий использования.

Для стандартного переключающегося агрегата уровень сопротивления находится в пределах 0.2 Ом. Качественный геркон на размыкание отличается тем, что этот показатель составляет 1 кОм. Такие данные позволяют мастерам существенно ускорить переключение имеющихся цепей. Все магнитные выключатели такого типа применяются для силовых сетей напряжения, так как они обладают более высокими показателями. Магнитный размыкающий геркон активно используется в различных схемах, в компьютерной и охранной отрасли, а также контактных датчиках.

Принцип работы герконового датчика

Принцип работы герконового датчика заключен во взаимодействии двух элементов: исполнительной и задающей. Задающая часть схемы работы геркона – это магнит, а исполнительная – сам геркон. Для замыкания контактной цепи геркона необходимо вокруг него создать магнитное поле. Как только магнитное поле исчезает, контакты герконового датчика перестают взаимодействовать.

Размыкающий геркон работает по несколько иной схеме: его магнитные элементы расположены таким образом, что при намагничивании контакты отталкиваются, осуществляя размыкание электрической цепи.

Схема работы переключающего геркона также имеет свои особенности: один из контактов системы сделан из немагнитного металла, а другие – из ферромагнитного. Таким образом, при магнитном воздействии на геркон, происходит замыкание ферромагнитных контактов, а немагнитные контакты размыкаются.

Достоинства герконовых переключателей

• В отличие от обычных реле с электромагнитными катушками и сердечником в герконовых нет механических элементов, привода рычага для перемещения контактов и стального сердечника в катушке. За счет этого конструкция получается меньших габаритов.
• Многие показатели герконовых реле в сотни раз выше, чем обычных реле, сопротивление изоляции, пробивное напряжение, соответственно электрическая прочность.
• Очевидно, что обычные реле не могут сравниться с герконами по быстродействию. Частота коммутации контактов на герконах 1000Гц;
• Ресурс работы герконов исчисляется в миллиардах циклах переключений;

Типы электромагнитных замков с герконом

По способу управления электромагнитные замки условно разделяют на две группы: управляемые посредством электроники или без нее.

Разделить запорные устройства, управляемые электроникой, следует по вариантам изготовления:

• не имеющие управляющих элементов;
• с вмонтированными датчиками Холла;
• с магнитоконтактными датчиками, так называемыми герконами.

В механизм могут быть встроены и те и другие элементы (комбинированный вариант). Предназначение – способность реализовать контроль над действительным состоянием устройства (открыто – закрыто) и (или) открытия двери. Указанные параметры всецело определяют состояние запора и полотна двери.

Коренное различие механизмов, оборудованных электрическими управляющими элементами, состоит в том, что Холл обеспечивает контроль состояния собственно устройства, геркон – контроль состояния дверного полотна.

Оборудованные электроникой запоры работают (открываются) различными способами: замки со сканированием отпечатка пальца, магнитной картой, пультом дистанционного управления и др.

Устройство детали

Датчик геркон выглядит как небольшая стеклянная трубочка из зеленого полупрозрачного стекла. С двух сторон имеются проволочные выводы. Они позволяют припаять деталь к плате или подсоединить к ней провода. Существуют и трехконтактные модели.

Внутри стеклянной трубочки есть полость с безвоздушной средой. В полости находятся контакты, которые подключены к выводам прибора, находящимся снаружи. Такая деталь не имеет полупроводников. Поэтому она может работать на переменном токе.

Герконы довольно разнообразны по размерам. Небольшие модели имеют длину 10-15 мм. Более крупные бывают размером с ладонь.

Устройство и принцип работы

Принцип работы геркона похож на выключатель. Его составляющие — пара сердечников, проводящих ток и зазор. Их герметично запаивают в стеклянной колбе, у которой инертная среда. Благодаря этому исключается процесс окисления.

Управляющая обмотка находится вокруг колбы и питается постоянным током, за счет которого работает. Магнитное поле генерируется с помощью обмотки после подачи питания. После отключения от питания катушки магнитный поток прекращается. После этого размыкаются пружинами контакты. Так как трение отсутствует, они являются абсолютно надежными.

У герконового датчика есть своя особенность: в состоянии покоя на пружины реле не действуют никакие силы. Благодаря этому они замыкают контакт за несколько секунд.

Магниты постоянного характера также используются. Их принято относить к поляризованным. Стандартные устройства работают по другому принципу функционирования. Система магнитов под воздействием электромагнита заряжает каждый сердечник потенциалом.

Это заставляет их размыкать цепь и отталкиваться друг от друга.

Герконы, которые переключаются, состоят из трёх контактов. Два из них сделаны из специального ферромагнитного сплава, один не магнитится. Когда наводится магнитное поле, разомкнутые контакты замыкаются, при этом пара немагнитного размыкается.

Как осуществляется управление

Управление герцогом осуществляется несколькими способами. Самый простой — управление магнитом в электрической схеме. Его перемещение осуществляется линейным способом. Это актуально для охранных сигнализаций, в которых магнит крепится на дверь, после чего геркон срабатывает (при закрытой двери).

Существует угловое перемещение магнита. Его используют редко, когда недоступны к применению остальные способы.

Перекрытие шторкой, как один из способов, уже не применяется. Его использовали для вычислительных устройств и их клавиатур до девяностых годов.

Конструкция извещателя

Извещатели магнитоконтактные могут иметь три типа контактов, а именно переключающийся, нормально замкнутый, а также нормально разомкнутый. Герконы подразделяются на смоченные и сухие. Смачивание осуществляется с помощью ртути, это дает возможность устранить дребезжащий звук, а если изделия сухие, то они располагаются в газовой среде, при этом таким газом в стандартном случае является азот. У части герконов внутри колбы вакуум, это делается с целью увеличить показатели коммутируемого напряжения.

Датчик включает два составных элемента, в первом располагается постоянный магнит, который в некоторых случаях может быть также электромагнитом, в то же время внутри второго находится геркон, оснащенный выводами контактов. Если датчик имеет охранное назначение, то электромагнит внутри него не применяется. Контактная система по своей конструкции является баллоном из стекла, внутри которого находятся две пружины с перекрывающимися концами, среда вокруг них — инертный газ. Количества пластин будет равно трем, если речь идет о перекидном герконе. Дистанция от одной контактной площадки до другой держится в пределах от трехсот до пятисот микрон. Смыкание контактов происходит под воздействием магнитного поля. Пружина обладает настолько небольшим изгибом, что ее ослабления не наблюдается, из-за этого количество ее переключений может достигать десять миллиардов. Инертный газ уберегает контакты от воздействия искр и коррозии.

Датчики подразделяются на врезные и накладные. Экраны, которые являются магнитно непроницаемыми, служат для защиты от нарушителей. Такие экраны требуются, чтобы на геркон не оказал влияние магнит, располагающийся извне.

Устройства для окон и дверей могут относиться к магнито пассивным либо к магнитоактивным. Датчики подразделяются на два типа по пригодности к установке на тех или иных окнах и дверях. Первый тип обладает магнитами меньшей силы и сравнительно невелик по размерам. Устройства такого типа устанавливают на объектах, выполненных из алюминия или дерева либо же иных материалов, лишенных магнитных свойств. Устройства второго типа существенно крупнее, и у них мощные магниты, они рассчитаны на двери из металлов с магнитными свойствами. Внутри системы беспроводного типа применяются исключительно адресные извещатели магнитоконтактные, оснащенные радиомодулем.
