Что такое система высот и для чего она нужна в строительстве
При составлении проектов всегда используется высотные отметки. В Российской Федерации принято использовать Балтийскую систему высот. Что такое Балтийская система высот?
В 1707 году в Кронштадте на устое Синего моста был установлен футшток. Это рейка с делениями по которой отмечается уровень Балтийского моря.
К 1839 году выл выведен средний уровень моря, который был принят за основной ноль по всей территории России.
В 1913 году была установлена пластина с горизонтальной чертой которая является нулевой отметкой для нивелирования по сегодняшний день.
Для чего нужна система высот в строительстве?
Любое строительства начинается с установки репера. Это высотная отметка, выставленная относительно нулевой отметки Кронштадтского футштока. В дальнейшем все земляные и строительные работы ведутся относительно этой отметки. Это даёт возможность контролировать ведение работ с помощью нивелира. То есть мы легко сможем понять на какую глубину надо рыть котлован или на какой высоте должен находиться верх фундамента
Тут важно отметить что обычно за абсолютный ноль строения берётся верх чистого пола первого этажа

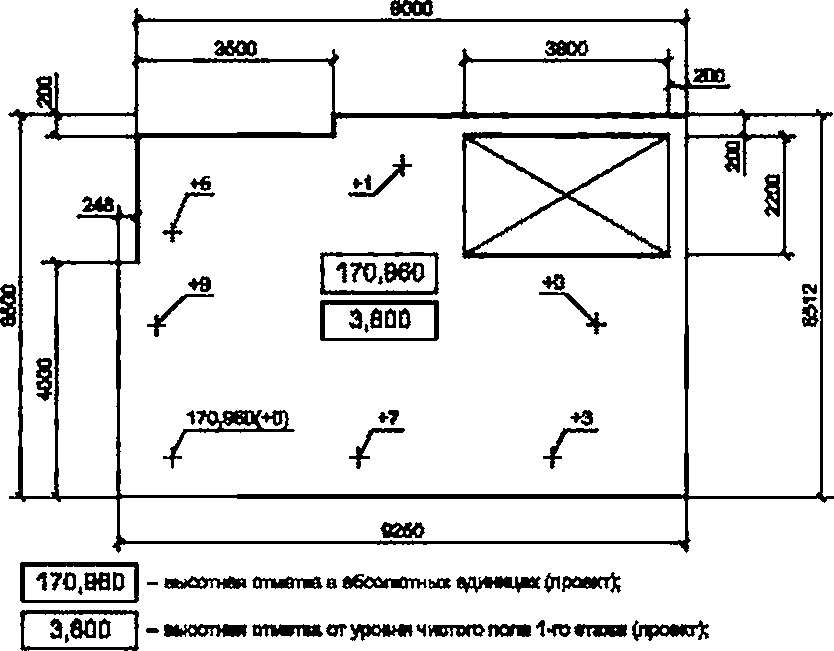

С помощью репера мы можем определить, где будет отметка верха чистого пола и в дальнейшем уже опирается на это значение. Но реперную отметку надо стараться сохранять до конца строительства, потому что это будет вашей страховкой в случае возникновения спорных ситуаций.
В индивидуальном строительстве Балтийская система высот используется достаточно редко. В основном при строительстве частного дома устанавливается реперная отметка относительно местности, окружающей ваш участок. Используется так называемая местная или локальная система высот. Что это такое?
В ближайшей к вашему участку местности выбираем некую возвышенность. Обычно это пролегающая рядом с участком дорога, которую всегда делают выше уровня земли той местности, по которой её прокладывают.
Ставим там отметку, на которую потом всегда можно поставить нивелирную рейку. Отмечаем для себя значение этой отметки как ноль.
Считаю правильным делать уровень верха чистого пола первого этажа выше этой отметки минимум на 30 сантиметров. Почему не ниже этого значения я напишу в другой раз.
Но вы можете сами решить для себя какой уровень вам нужен. В дальнейшем уже отталкиваясь от этого вы можете с помощью нивелира вести контроль за строительством своего дома, спокойно выведя глубину траншеи под фундамент и потом высоту фундамента. Зачем нужен обязательный контроль?
В первую очередь для экономии материалов и затрат на проведение земляных работ. И самое главное, для точного выведения горизонтальной плоскости фундамента.
Конечно, это можно сделать и гидроуровнем. Можно с помощью лазерного уровня. Но если у вас есть оптический нивелир, и вы умеете им пользоваться советую воспользоваться нивелиром.
В любом случае применение системы высот всегда служит хорошим подспорьем в строительстве частного дома, и обязательным в строительстве многоэтажных зданий и промышленных сооружений.
Надеюсь я смог хотя бы в общих чертах донести до вас что такое система высот и для чего она нужна.
Подписывайтесь на мой канал, будет ещё много полезной информации)
Приглашаю в моё сообщество ВКонтакте и советую заглянуть на мой канал Ютуб )
Описание строительной сетки ГРО
Первоочередная задача создания основы — разбивка точек и линий объектов на строительной площадке. Во многом, от точности проведения геодезических изысканий зависит окончательное качество возведения итоговой конструкции.
Проектирование

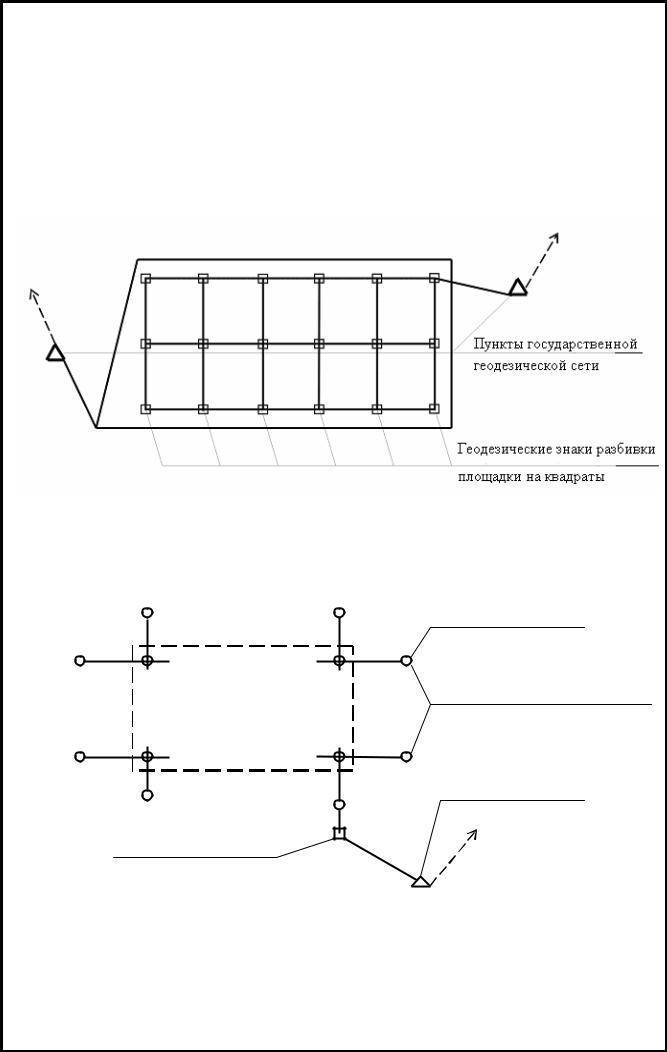

Строительная сетка служит основой для разбивочных работ и монтажа техоборудования. Проектирование выполняется заранее, на генеральном плане будущего сооружения.
Строительная сетка, по большей части, состоит из квадратов или прямоугольников. Их стороны всегда параллельны осям проектируемых сооружений или технического оборудования. Главное условие их расположения — сохранность наибольшего количества в процессе физической реализации сетки.
Сторону квадрата выбирают в зависимости от типа и размера сооружения. Не очень удобно, если квадрат слишком маленький, или слишком большой. Наибольшее распространение получили фигуры со сторонами 200 м.
Разбивка на местности
При разбивке строительной сетки на местности, строительный чертеж переносят и маркируют на площадке физическими метками.
При этом руководствуются:
- Размером и расположением здания;
- Данными о высотах и граничных расстояниях.
В данном документе определено, что земли общего пользования ограничены в обороте и не могут быть предоставлены для индивидуального строительства.
Поэтому, возведение сооружений любого типа можно проводить исключительно вдоль красных линий, т.е. не нарушая границ территорий общего пользования.
Применение метода прямоугольных координат
При создании строительной сетки используют прямоугольную систему координат. Проектные координаты выбирают так, чтобы это были положительные целые числа, кратные длине стороны самой сетки. При этом оси разбиваемого здания делают параллельными сторонам строительной сетки.
Положение проектной точки определяют от исходной линии.

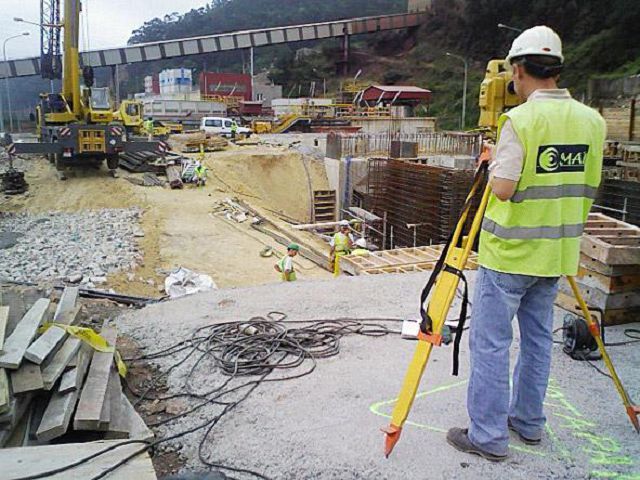

Высотное обоснование на строительной площадке
Любые геодезические работы при разбивке капитальных сооружений производят от исходных опорных точек и линий планово-высотного обоснования.
Исходной основой для них являются точки государственных и ведомственных опорных сетей. План и красные линии выносят и закрепляют именно относительно государственного плана сетей.

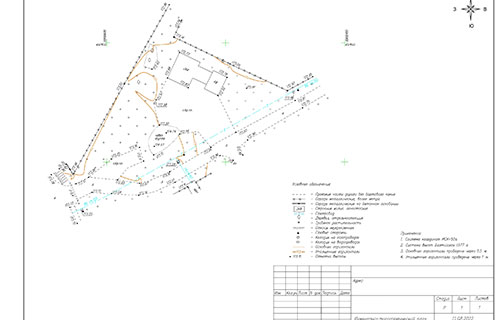

Нюансы осуществления топосъемки земли
Для того, чтобы правильно и экономно провести топографическую съемку земли, следует знать некоторые важные моменты при оформлении заказа:
- Максимально точно указывать границы территории, что поможет избежать платы за лишнюю землю, и сделает съемку более качественной.
- Так как геодезическое оборудование дает миллиметровую точность, то следует понимать, что чем точнее работа, тем дольше она исполняется. Вполне возможно, что полевые работы пройдут быстро, но обработка данных в офисе может занять не один день, поэтому следует заказывать топосъемку заблаговременно.
- Нужно обращаться в те кампании, у которых есть лицензия на осуществление геодезических работ. Не лицензированные исполнители дешевле, но их документацию не примет ни один согласующий орган.
- Следует четко знать, для каких нужд делается топосъемка, от этого зависит правильный проект будущих строений и оформление документации.
- Выбор правильного масштаба нужно обсуждать со специалистом, так как для каждого вида работ используется свой вариант.
- Нельзя назначать топосъемку зимой, от того, что она дешевле, качество работы не повышается и сопровождается некоторыми рисками: под снегом могут скрываться стратегически важные объекты и особенности земельного участка; отображение рельефа может быть неточным из-за промерзания почвы; зимний ландшафт сильно отличается от летнего. Поэтому рекомендуется проводить все съемки летом для снижения вышеперечисленных рисков.
- Следует помнить, что геодезия – фиксирует размер территории и переносит его на топографический план, в то время как геология изучает состав почвы, а экология – растительность, климат и другие природные условия.
Сколько стоят разбивочные работы в геодезии?
Для того чтобы определить цену разбивочных работ, необходимо составить точное техническое задание. Оно должно содержать площадь объекта, этажность, генплан и пр. Согласно полученной информации, будет установлено, сколько потребуется точек для получения нужного результата.
Кроме того, на стоимость могут повлиять следующие факторы:
Расстояние до геодезических пунктов (внешней, опорной или внутренней сети);
Наличие растительности на территории, ее высота и плотность;
Плотность застройки;
Интенсивность движения (в случае работы с железными или автомобильными дорогами);
Индивидуальные требования заказчика (например, сжатые сроки и пр.).
Несмотря на то, что разбивочные работы в геодезии стоят довольно дорого, в конечном итоге они являются средством экономии. Правильно произведенные расчеты позволяют возвести объект быстро и качественно, а затем не тратить время и деньги на устранение допущенных погрешностей.
Создание
Геодезическую основу строительства создают на этапе предварительной подготовки площадки. При её отсутствии становится невозможным контроль над всеми этапами строительства.
Длина сторон главных фигур находится в диапазоне 200-400м, второстепенных — 20-40 м. Стороны квадратов всегда параллельны осям воздвигаемых сооружений. Все возводимые объекты располагают внутри фигур данной сетки.
Следующий этап инженерных геодезических работ — вынос сетки в натуру. Именно для этого используют близлежащую к строительной площадке ГГС.
На местность выносят исходные направления проекта. Руководствуясь ими, на всей площадке маркируют распределительную строительную сеть. Места пересечения маркируют физическими отметками, например, обрезками рельсов или заполненными цементом трубами. При монтаже их капитально фиксируют.
При переносе на местность осей планируемых строений в качестве разбивочной основы сетки используют метод прямоугольных координат.
Высотное обоснование на стройплощадке обозначают реперами. Чаще всего в качестве строительных реперов служат существующие пункты ГГС и граничные линии.
Высотную отметку любого строительного репера получают обязательно от маркеров геодезической сети государственного или местного значения.
Внешняя разбивочная сеть
Внешнюю разбивочную сеть сооружения следует формировать в виде геодезической сети, пункты каковой фиксируют в территории вынос оси, а кроме того углы, образованные пересечением главных осей. Нивелирная сеть площадки и наружная различная сеть сооружения формируется в виде нивелирных ходов. Высотная сеть основывается никак не меньше Нежели в 2 репера. Пункты нивелирной и плановой разбивочной сети, нередко необходимо совмещать.
Высотная Г.Р.О. осуществятся в согласовании с условиями нормативных бумаг, определенных поставленному распорядку строительства. Зоны закладки геодезических знаков обязаны быть показаны в стройгенплане плана учреждения, а кроме того в чертежах, разработанных с целью изготовления заявок согласно распланировке и стройке площади.
Величины СКП назначаются в зависимости от наличия одной из черт. При присутствии двух и более черт величины СКП назначаются согласно характеристике, соответственной наиболее высокой точности.
Высотная Г.Р.О. осуществятся в согласовании с условиями нормативных бумаг
Достоверность построений оригинальных и сложных объектов и монтажа технологического оснащения необходимо подсчитывать расчетами в базе инженерных критерий и принимая во внимание специальные условия к допускам, в согласовании с планом
Оборудование
Выполнение задач, поставленных перед геодезистами, невозможно без специальных приборов, список и описание которых определяет ГОСТ 21830-76:
- для измерения углов – теодолиты (кодовый. астрономический и др);
- для определения длин линий – дальномеры (оптический, нитяной, элктромагнитый и др.);
- для измерения высот – нивелиры, профилографы и высотомеры.
Кроме того, используются комбинированные приборы: тахеометры, кипрегели, топографический привязчики, а также другие устройства.
Для измерения углов с помощью этого прибора специалист должен навести визир на заданную точку в градуированном окуляре и зафиксировать значения углов направления и наклона (горизонтального и вертикального). Простейший теодолит имеет оптико-механическую конструкции. Сегодня создан ряд электронных модификаций этих приборов, которые с помощью датчиков передают значения на экран и сохраняют в памяти устройства.
Дальномер
При измерении длины с помощью оптического – пассивного – дальномера определяют высоту треугольника через замеренную сторону и величину противоположного угла. Разработаны также приборы, основанные на активном способе замера, работающие на принципе посыла к объекту определённого сигнала: ультразвукового или лазерного (светового). Сегодня существует модернизированные лазерные модели с цветными мониторами, оснащённые bluetooth-модулями, функциями непрерывной работы и измерения объёма.
Нивелир
Нивелир работает следующим образом: прибор устанавливают на ровном месте и приводят зрительную трубу в горизонтальное положение. Глядя в неё, отмечают положение двух точек – исходной и измеряемой. Устройство, называемое измерительной рейкой, ставят последовательно в первоначальную, а затем в замеряемую точку. При этом снимаются показания в первом и втором случаях. Разница в показаниях составляет значение высоты.
В классических нивелирах оптической конструкции в визир видна пузырьковая ампула, глядя на которую зрительную трубу приводят в нужное положение. Электронные нивелиры оснащены компенсаторами, цифровыми отсчётными устройствами, жидкокристаллическими дисплеями. Отдельную группу составляют лазерные устройства, не имеющие зрительной трубы. Фиксирование на точке производится за счёт направления на неё лазерного луча.
Тахеометр
Комбинированное устройство, позволяющее одновременно проводить замеры углов, высот и длин. Современные электронные приборы обеспечивают возможность проведения измерений в условиях сниженной видимости, а также при наличии небольших препятствий. Кроме того, существуют оптические и автоматические устройства.
Трассоискатель
Служит для определения положения и глубины расположения коммуникаций: кабелей, труб, которые находятся под действием электрохимической защиты. Их применяют для обследования местности пред проведением работ, а также для поиска скрытой проводки и проверки состояния коммуникаций.
Оборудование для топографической съёмки с воздуха
Топографическая съёмка с воздуха применяется более ста лет, но развитие цифровых технологий, создание беспилотных летательных аппаратов и спутниковых систем вывело её на качественно новый уровень. Она предоставляет возможность получения не только топографического плана и ортофотоплана, но и пространственной 3D-модели.
Использование БПЛА, цифровых аэрокамер и лазерных сканеров при аэросъемке заметно упрощает и удешевляет выполнение геодезических работ, обеспечивая одновременно высокую точность замеров. При проведении съёмки используются опорные точки, которые размещаются как вокруг, так и внутри заданной территории или объекта по схеме.
Они используются в качестве основы при обработке информации фотопрограммами и от их положения в значительной степени зависит точность результата съёмки. В итоге формируется общее изображение. На его основе создается цифровая модель местности и отрофотоплан.
Точность измерений
На практике невозможно проведение любых измерительных работ абсолютно точно, поэтому для правильного выполнения геодезических работ заранее принимают заданную точность, и под неё подбирают методику выполнения работ и требуемые приборы.
Для регламентации требований к методам и точности площади и координат характерных точек утверждён Приказ Минэкономразвития № 90 от 01.03.2016г. и приложение к нему.
Современные технические средства позволяют проводить геодезические измерения при затруднённых погодных условиях, плохой видимости и других сопутствующих факторах и разрабатывать техническую документацию в соответствии с заданными требованиями точности.
Исполнительная геодезическая съемка объекта: когда она привлекается?
Можно с уверенностью говорить о правильности геометрии объекта строительства только при ведении всей необходимой исполнительной документации на протяжении всего процесса строительства. Это значит, что геодезическая съемка привлекается архитектором для измерения всей геометрии здания поэтапно в обязательном порядке. Кроме этого, геодезические работы входят в пакет документов, необходимый для сдачи здания в эксплуатацию. Исполнительную съемку проводят для промеров:
- Межевых знаков
- Знаков пятна застройки
- Котлована и свай
- Фундамента
- Перегородок и стен
- Перекрытий и кровли
- Полов и элементов обустройства
- Инженерных сетей и др.
Этап подготовки
В рамках данного шага геодезисты занимаются ознакомлением с геодезическими материалами и особенностями проектной документации. Сведения, отображенные в этих бумагах, требуются в процедуре подготовки разбивочного чертежа. В обязательном порядке требуется изучение расположения пунктов сети, ведь именно к ним будет осуществляться привязка основных элементов, что обеспечит максимально высокий уровень точности.
На рабочем чертеже указывается перечень объектов, которым требуется перенос в натуру. В качестве основы в данном случае выступает генеральный план участка
Если застройка является плотной, во внимание принимается расположение ОКС. В ходе составления рабочего чертежа геодезисты принимают во внимание следующие факторы:
- каким образом будет происходить размещение на участке ОКС и трассы коммуникаций – на этом шаге составляется последовательный план;
- каким образом располагаются существующие объекты участка, и соответствует ли этот порядок действующим нормам;
- с помощью какого способа целесообразно разместить знаки, чтобы они были сохранными на протяжении всего периода строительства;
- какое влияние на качество процесса оказывают природные и техногенные факторы, то есть климатические и экологические условия той или иной среды;
- каким способом применяется ГРО в процессе эксплуатирования ОКС, а также в дальнейшем времени, на какой отрезок времени ее будет достаточно, и когда потребуется вносить коррективы.
Нивелирные сети
Они же являются высотными и нужны для вынесения в натуру отметки, а также закрепления с помощью репером. Традиционно для их возведения применяется метод замкнутых ходов или полигонов. С помощью этих элементов происходит закрепление пунктов основы, при этом важную роль играет грамотное размещение, чтобы на любую высоту можно было передавать знаки. Еще одно серьезное требование касается видимости между смежными знаками. В процессе изменения направлений или углов луч должен проходить не ниже 0,5 м от грунтовой поверхности или объекта.
Что касается самой закладки нивелирных знаков, традиционно она подчиняется определенным требованиям:
- при наличии возможности стоит рассмотреть совмещение пунктов плановой и высотной сети;
- чтобы заложить знаки в конструкции строительства, нужно задействовать объекты, возведенные 2 года назад и более;
- грунтовые реперы закладываются так, чтобы оставалась возможность минимизации рисков сдвижения из-за вод (то есть участки должны иметь низкий показатель УГВ, а также обладать выходами коренных пород на поверхность).
В процессе любых замеров требуется соблюдение точности, ее уровень может различаться в соответствии с особенностями строительной площадки и ОКС. Но погрешности не должны выходить за определенные пределы.
Вынос в натуру
В львиной доле ситуаций принято использовать методику полярных координат. С ее помощью определяется конкретное направление, а далее формируется разбивочная сетка. Длина сторон зависит от проекта и может быть любой. В зонах, где происходит пересечение осей, геодезисты делают соответствующие отметки. Наряду с ними ГРО содержит следующие пункты:
- линии красного цвета;
- нивелирная сеть;
- знаки триангуляции.
Все они нужны для того, чтобы обеспечивался процесс регулирования точности строительства. В процессе формирования ГРО геодезисты должны следить за тем, чтобы знаки и линии были сохранными. Для решения данной задачи еще на стадии планирования оценивается влияние погодных факторов. К точности создания данной сети предъявляется немалое количество требований, поэтому каждый этап работ должен строго контролироваться. Итоги проверочных работ, как правило, вносятся в исполнительные документы по конкретному проекту.
Геодезическая разбивочная основа
Геодезическая разбивочная основа служит для строительства объекта. Она создается заказчиком в виде сети закрепленных знаками геодезических пунктов, позволяющих с необходимой точностью определить плановое и высотное положение на местности зданий, сооружений и их комплексов с привязкой к пунктам государственной геодезической сети. Как правило, чертеж геодезической разбивочной основы выполняют в масштабе генерального плана строительной площадки. При этом следует учитывать проектное и фактическое размещение новых и существующих зданий и сооружений и инженерных сетей
Важно также учитывать необходимость обеспечения сохранности и устойчивости знаков (марок, реперов), закрепляющих пункты разбивочной основы, геологические, температурные, электромагнитные и динамические процессы и воздействия в районе строительства, которые могут неблагоприятно повлиять на качество основы, возможности использования ее в процессе эксплуатации построенного объекта и его расширении

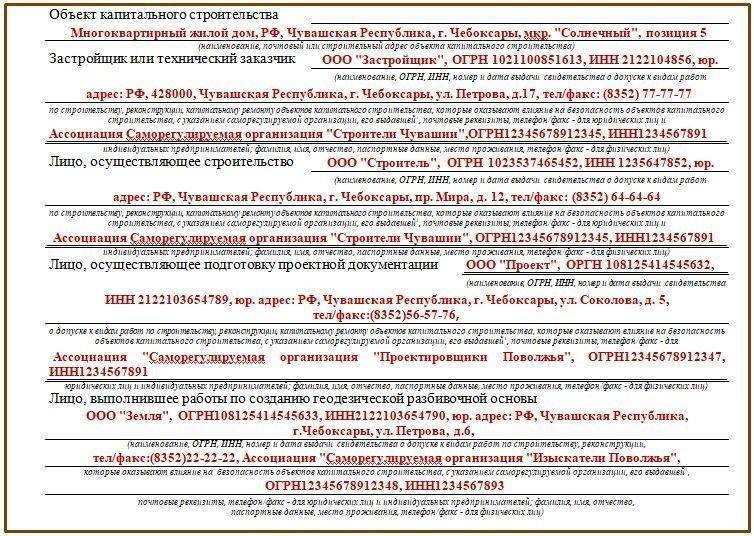

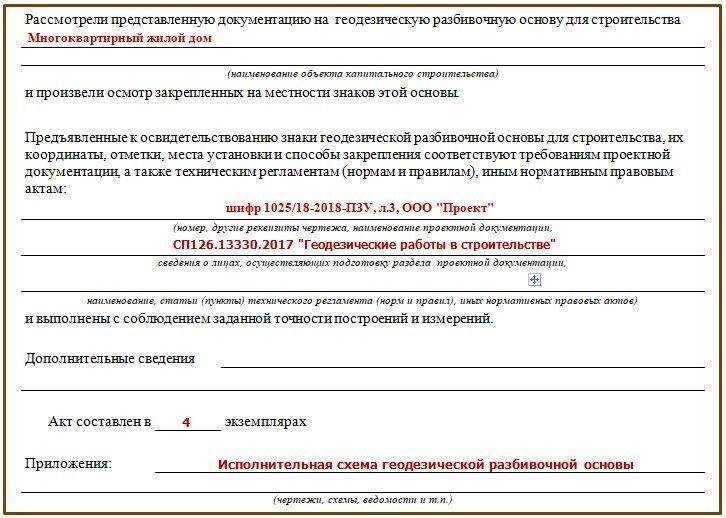

К подготовленному чертежу геодезической разбивочной основы должны быть приложены рабочие чертежи геодезических знаков, подлежащих установке (монтажу) в качестве опорных, каталоги координат и отметок проектных и исходных геодезических пунктов и пояснительная записка. В пояснительной записке указана точность измерений и построений, которая должна соблюдаться при выполнении геодезических работ.

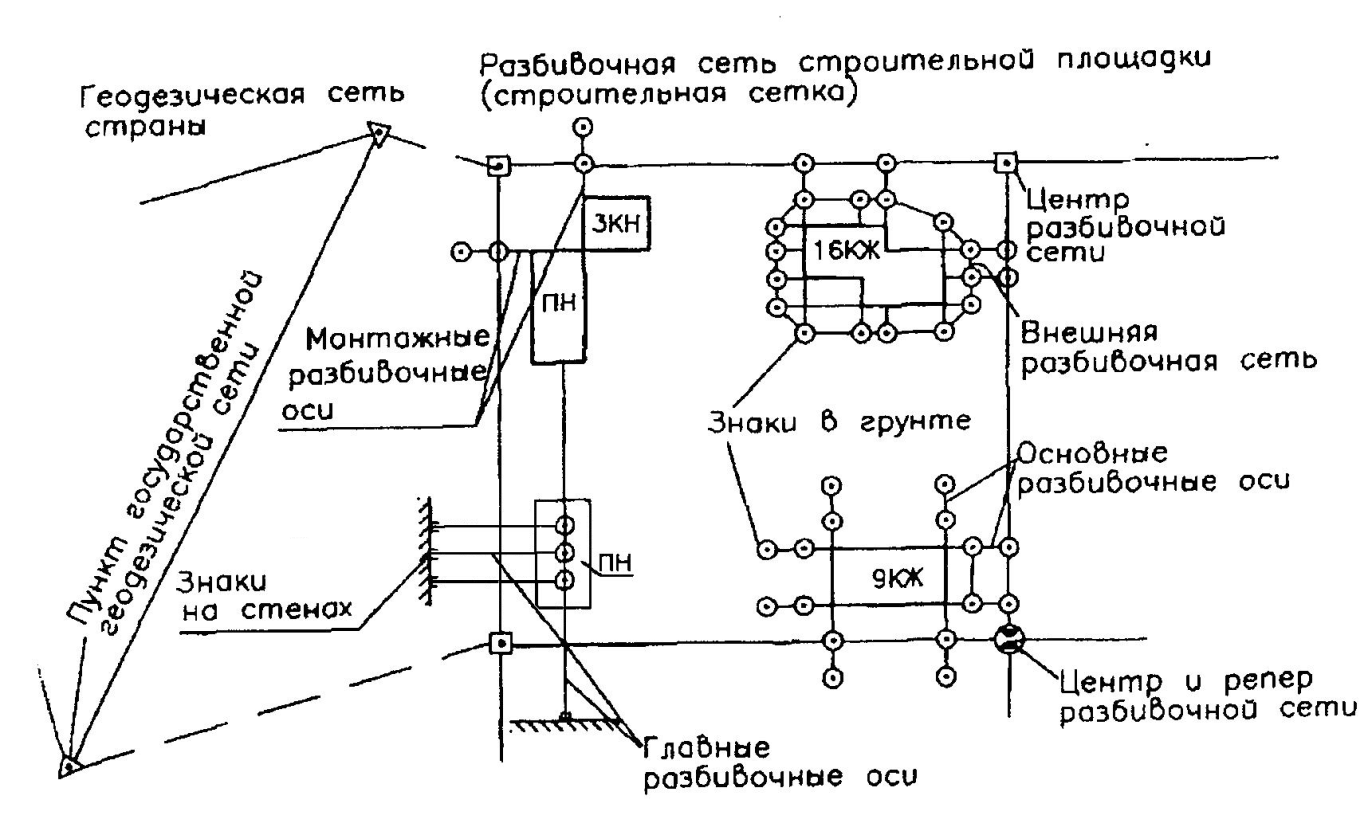

Геодезическая разбивочная основа включает разбивочные плановые (теодолитные) и высотные (нивелирные) сети строительной площадки. Она служит для построения внешних разбивочных сетей внутриплощадочных зданий и сооружений, которые, в свою очередь, служат для перенесения и закрепления в натуре проектных параметров зданий и сооружений, производства детальных разбивочных работ и исполнительных съемок.

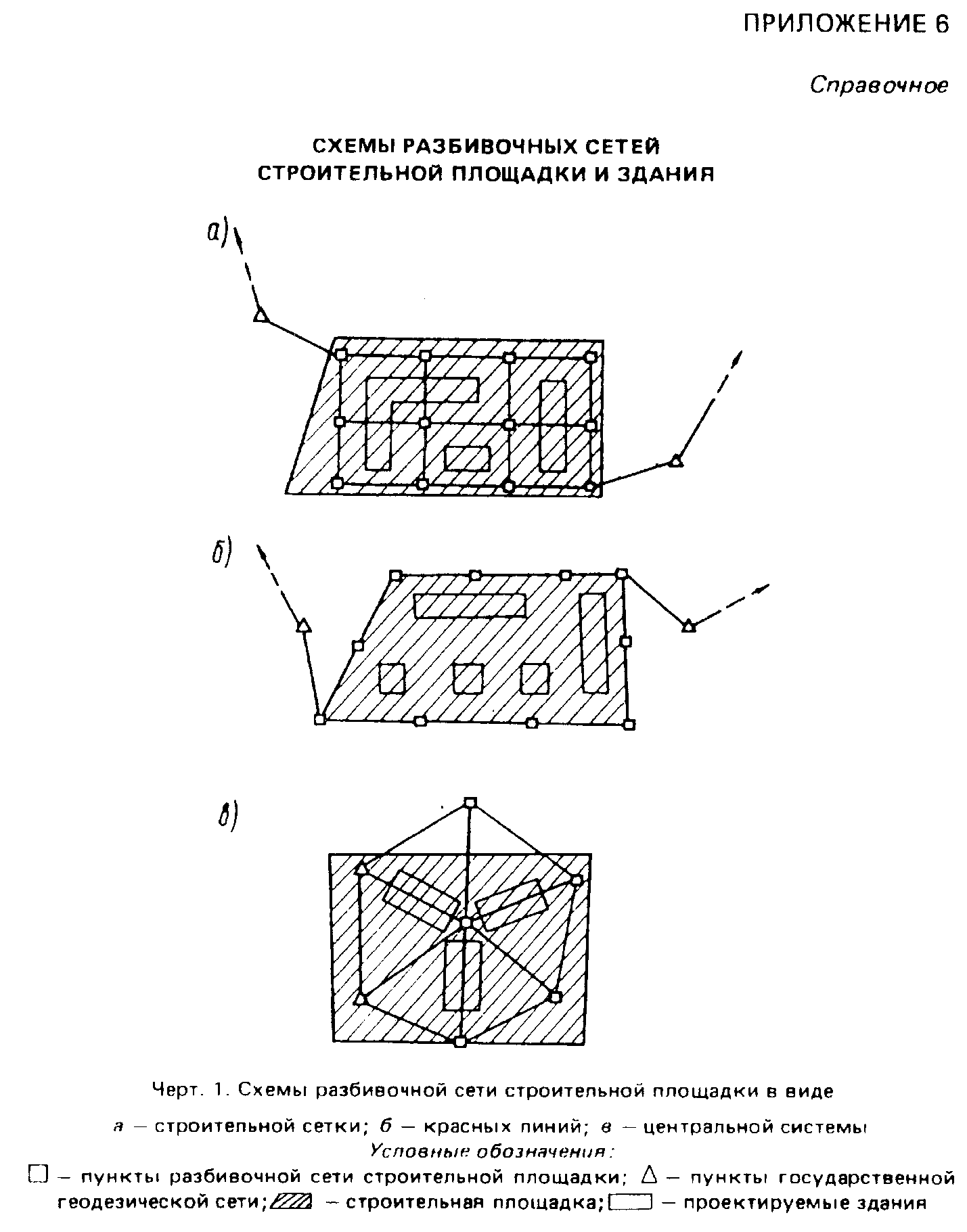

Разбивочные сети строительных площадок создают в виде строительных сеток с размерами сторон 50, 100 и 250 м, а также красных линий и других линий регулирования застройки, сетей триангуляции или трилатерации и полигонометрических ходов, к пунктам которых привязывают главные оси зданий и сооружений.
Главное требование к строительной сетке – параллельность осей главным осям зданий и сооружений.
При реконструкции объектов разбивку строительной сетки производят от вынесенных на местности продолжений осей существующих зданий и сооружений.
Высотные разбивочные сети строительных площадок создают в виде замкнутых ходов нивелирования или системы полигонов, позволяющих выносить отметки в нужное место, и с размещением знаков (реперов), закрепляющих пункты основы так, чтобы каждая высотная отметка могла быть передана на строящийся объект не менее чем с двух знаков.
Между двумя смежными знаками, закрепляющими геодезическую основу, должна обеспечиваться хорошая видимость – визирный луч при измерении направлений или углов должен проходить не ближе 0,5 м от поверхности земли и предметов.
Нивелирные марки закладывают в стены сооружений, которые построены не менее чем за 2 года до закладки знака, а грунтовые реперы – по возможности в местах выхода коренных пород, на участках со значительной глубиной залегания грунтовых вод и благоприятными условиями стока вод. При закладке знаков следует по возможности совмещать пункты плановой и высотной сетей.
Точность построения на местности геодезической разбивочной основы принимают в зависимости от технических характеристик строительной площадки и объекта строительства, руководствуясь допустимыми средними погрешностями угловых и линейных измерений.
Подробнее в разделе: “Геодезические работы”
Виды ГРО
- Внешняя разбивочная сеть. Она нужна для того, чтобы потом сделать детальные разбивочные работы, проводить исполнительную съемку. Фактически, опорные пункты внешней сети полностью повторяют параметры будущего ОКСа, как они указаны в проекте.
- Плановая разбивочная сеть. Включает в себя линии, необходимые для регулирования строительных работ, и строительную сетку. Ее образуют пересекающиеся оси ГРО. Размеры сторон ячейки в строительной сетке могут отличаться. Как правило, это 50, 100, 200 м. Этот параметр геодезисты выбирают в зависимости от точности, которая необходима по проекту.
При построении геодезических сетей используют разные методы:
- Триангуляция. При использовании этого метода на местности строят систему треугольников. Затем у них измеряют углы и базисные стороны. Эти данные служат для дальнейших измерений.
- Полигонометрия. Геодезисты выбирают на местности точки, при последовательном соединении которых образуется полигонометрический ход. Начальную точку обычно соединяют с опорным пунктом, у которого уже известны координаты. После этого измеряют линии, соединяющие точки, и углы. Конечную точку соединяют с тем же опорным пунктом. Это помогает контролировать точность измерений.
Места, где заложены геодезические знаки, указывают на генеральном плане и на рабочих чертежах.
Описание строительной сетки ГРО
Первоочередная задача создания основы — разбивка точек и линий объектов на строительной площадке. Во многом, от точности проведения геодезических изысканий зависит окончательное качество возведения итоговой конструкции.
Строительная сетка служит основой для разбивочных работ и монтажа техоборудования. Проектирование выполняется заранее, на генеральном плане будущего сооружения.
Строительная сетка, по большей части, состоит из квадратов или прямоугольников. Их стороны всегда параллельны осям проектируемых сооружений или технического оборудования. Главное условие их расположения — сохранность наибольшего количества в процессе физической реализации сетки.
Сторону квадрата выбирают в зависимости от типа и размера сооружения. Не очень удобно, если квадрат слишком маленький, или слишком большой. Наибольшее распространение получили фигуры со сторонами 200 м.
При разбивке строительной сетки на местности, строительный чертеж переносят и маркируют на площадке физическими метками.
При этом руководствуются:
- Размером и расположением здания;
- Данными о высотах и граничных расстояниях.
Разбивку строительной сетки на местности производят в соответствии нормативами Градостроительного кодекса РФ.
В данном документе определено, что земли общего пользования ограничены в обороте и не могут быть предоставлены для индивидуального строительства.
Поэтому, возведение сооружений любого типа можно проводить исключительно вдоль красных линий, т.е. не нарушая границ территорий общего пользования.
При создании строительной сетки используют прямоугольную систему координат. Проектные координаты выбирают так, чтобы это были положительные целые числа, кратные длине стороны самой сетки. При этом оси разбиваемого здания делают параллельными сторонам строительной сетки.
Положение проектной точки определяют от исходной линии.
Любые геодезические работы при разбивке капитальных сооружений производят от исходных опорных точек и линий планово-высотного обоснования.
Исходной основой для них являются точки государственных и ведомственных опорных сетей. План и красные линии выносят и закрепляют именно относительно государственного плана сетей.
Как выполняется этап подготовки
На данном этапе геодезисты начинают изучение материалов картографии и всей документации. Все необходимые данные, полученные из документов, используются в дальнейшем для подготовки рабочих чертежей. Причем обязательному изучению подлежат места, где расположены пункты геодезической сети. Только к ним будет обеспечиваться привязка пунктов основы. Последняя обеспечивает в дальнейшем заданную точность.
В рабочем чертеже отражаются элементы, требуемые для перенесения в натуру. В основе данной разработки будет генеральный план застройки участка местности. Если на местности плотная застройка, то в учет принимаются все существующие объекты, в их числе запроектированные, которые расположены рядом со строящимся зданием.
При подготовке рабочих чертежей геодезистами учитывается ряд данных:
- Размещение участка строительства, в том числе прохождение систем жизнеобеспечения.
- Места расположения существующих объектов.
- Как выполнить размещение знаков ГРО, чтобы их сохранность на протяжении всех работ была обеспечена.
- Влияние факторов окружающей среды и возможные аварии на качество геодезической разбивочной оси.
- Порядок использования ГРО в период эксплуатации или реконструкции ОКСа.
