Разновидности и особенности газовых котлов для отопления

Перевод настенного котла на СУГ

Процедура включает 2 операции – замена форсунок (жиклеров) и регулировка газового клапана по давлению на различных режимах горения. Для выполнения наладочных работ нужно приготовить:

• стандартный набор инструментов – отвертки, пассатижи и так далее;
• ключи рожковые и шестигранники малых размеров;
• манометр стрелочный либо электронный, показывающий давление в миллибарах;
• гибкая соединительная трубка, подходящая к штуцерам на котле.

Первый этап – частичная разборка агрегата и демонтаж газогорелочного устройства. Цель – добраться до внутренней панели коллектора, куда вкручены штатные жиклеры. Последовательность работ зависит от модели котла и в целом выглядит так:

1. Снимите лицевую панель аппарата. На отопителях марки Viessmann, Baxi, Buderus и подобных за ней располагается плата управления, которую необходимо откинуть вперед.
2. Отсоедините запальные электроды и пилотную горелку (при наличии).
3. Открутите саморезы, удерживающие основную горелку. Деталь извлеките и отложите в сторону.
4. На задней стенке агрегата располагается коллектор с форсунками. Поменяйте жиклеры, откручивая плоской отверткой. Поставьте горелку и электроды обратно.

После замены жиклеров подайте в котел топливо и проверьте качество соединений путем обмыливания. Установите на редукторе давление 36—40 мБар (точное значение указано в паспорте теплогенератора) и приступайте к регулировке.

Второй этап — настройка газового котла производится в следующем порядке:

1. Отыщите 2 диагностических штуцера и регулировочный элемент, расположенный непосредственно на клапане. Настроечный болт сделан в виде шестигранника с винтом или вторым шестигранником внутри (зависит от модели аппарата).
2. Выверните винт – заглушку из нижнего штуцера, подключите трубку манометра и замерьте входное давление газа. Сопоставьте показатель с нормой, прописанной в инструкции. Если значение ниже требуемого, откройте вентили 2—3 баллонов с пропаном.
3. Переключите шланг на верхний диагностический штуцер и запустите котел на 100% мощности. С помощью большого внешнего шестигранника отрегулируйте давление при данном режиме работы. Норму смотрите по паспорту, обычно показатель лежит в пределах 22—28 мБар.
4. Переведите теплогенератор на режим минимальной мощности и повторите настройку, вращая внутренний шестигранник или винт. Наружный регулятор обязательно придерживайте ключом.
5. Проверьте работу агрегата в режимах отопления и подогрева воды на ГВС. Соберите котел в обратном порядке.

Почему важно изучать инструкцию по эксплуатации изделия. Во-первых, необходимо выяснить регулировочные параметры. Во-вторых, в некоторых моделях тепловых установок, например, Daewoo, предусмотрен специальный переключатель на плате управления, подсоединять манометр и крутить винты не придется вовсе

Во-вторых, в некоторых моделях тепловых установок, например, Daewoo, предусмотрен специальный переключатель на плате управления, подсоединять манометр и крутить винты не придется вовсе.

В более старых атмосферных моделях, оборудованных пилотной горелкой, нужно отрегулировать пламя фитиля. На пропане запальник горит сильнее и станет попусту расходовать баллонный газ. Найдите соответствующий настроечный винт и уменьшите пламя до размера 2—3 см. Кстати сказать, изложенная пошаговая инструкция подойдет и для перевода на СУГ газовых колонок.

Что такое газовый котел

Принцип действия газового котла состоит в том, что при подаче топлива к прибору включается пьезоэлектрический розжиг. От искры в дальнейшем зажигается запальник. Подача топлива к горелке при не горящем запальника недопустима, т.к. газ может взорваться. Запальник зажигает основную грелку, которая греет теплоноситель в котле до температуры, заданной термостатом. При достижении нужного параметра автоматика отключает горелку. При падении температуры в устройстве, термодатчик дает команду клапану для подачи топлива, и горелка вновь зажигается. Классификация:

• по месту размещения: напольные и настенные;
• по функциональным возможностям: одно- и двухконтурные;
• по типу тяги: с естественной и с принудительной;
• по типу розжига: с пьезорозжигом и с электронным розжигом;
• по полноте использования энергии топлива: конвекционные (традиционные) и конденсационные.

Тип камеры сгорания

Еще один важный критерий – тип камеры сгорания. Открытые камеры – решение, которое подойдет только для частного дома. Открытые топки обычно есть у котлов мощностью выше 30 кВт. Такие модели более опасны, но не зависят от электросети и меньше стоят.

Другое дело – модели с закрытой камерой, которые подойдут и для частного дома, и для квартиры. Воздух в них попадает в топку с помощью внешней турбины и удаляется через двойной дымоход. Кроме того, котлы с закрытой топкой эффективнее используют топливо – а значит, экономят газ. Правда, тяга в такой конструкции должна быть только принудительной, с подключением к электросети.

Рейтинг настенных газовых котлов: самые лучшие модели

Если говорить о выборе котельного оборудования, то далеко не последнюю роль для многих пользователей играет бренд.

Ниже рассмотрим функциональные особенности популярных настенных приборов.

Отличный образец «WOLF CGG-1K-24» и его характеристики

Функциональные особенности оборудования:

1. Газовый котел работает даже при значительном напряжении сети от 40-ти до 400 Вт.
2. Высокий коэффициент полезного действия 90%.
3. Функционирование происходит даже при нестабильном давлении газа.
4. Происходит нагрев воды даже при давлении 0,4 Бара.
5. Навесные газовые котлы Wolf CGG-1K-24 моделируют мощность до 23 кВт, это позволяет выбрать нужный режим работы и сэкономить газ.
6. Калорифер из меди и горелка позволит создать необходимый режим КПД.
7. Автоматический режим температурного контроля.

Технические характеристики:

• Топливо: природный газ.
• Мощность 25 кВт.
• Объем резервуара: 6 литров.
• Температурный режим: 30-90 градусов.
• Температурный режим двухконтурного турбированного котла 30-60 градусов.
• Вес: 29 кг.
• Цена: 55000-65000 рублей.

«BAXI LUNA 3 COMFORT 240 Fi»- один из лучших котлов

• Подвесной образец с 2-мя прерываниями изготавливается для строений со средней квадратурой.
• Имеется встроенная панель, которая и является температурным датчиком.
• Также модель оснащена высокоскоростным циркулирующим насосом.
• Резервуар имеет объем 8 л.

Работа системы для обогрева частного дома:

• В режиме отопительной системы газового котла действует электронной управление пламенем.
• Горелка сделана из нержавеющей стали.
• Есть режим переключения топлива.

Контроль и система безопасности:

• Есть специальное надежное защитное устройство от низкого температурного режима.
• Имеется предохранительный клапан.
• Предусмотрен датчик тяги для оборудования с закрытой камерой.
• Срабатывает защитная система блокировки.
• Имеется контроль над пламенем.
• Есть встроенная система, которая запоминает последние ошибки.

Цена двухконтурного газового котла для частного дома 51 000 рублей.

Котлоагрегат «NAVIEN DELUXE 24K»: комфорт и надежность

Образцы корейской фирмы пользуются спросом из-за своей низкой стоимости и отличного качества.

Характерные особенности:

1. Данный вид газового котла имеет два обогревателя.
2. Еще одним важным моментом является то, что все детали котла производитель выпускает самостоятельно.
3. Есть специальный встроенный чип, который надежно защищает оборудование от резких скачков напряжения. Данная защита присутствует у немецких производителей фирмы Ваилант, но образец уже относится совершенно к другой ценовой категории.
4. И самая отличительная особенность газового котла Navien Deluxe 24KСoaxial, это блок управления с цифровым дисплеем. Дисплей предупреждает все неисправности и ошибки, режим управления ручной.
5. Еще одним важным моментом является специальный встроенный датчик для температурного режима в помещении.

Абсолютно все комплектующие идут в комплекте с котлом. Цена оборудования 25 тысяч рублей.

Газовый котел «PROTHERM ГЕПАРД 23 MOV» и его особенности

Оборудования с двумя прерываниями создаются мощностью до 25 кВт.

Установку можно произвести абсолютно в любом помещении и имеет следующие характерные особенности:

1. Пламя горелки модулируется автоматически.
2. Есть встроенный циркулирующий насос.
3. Резервуар имеет 5 литров.
4. Теплообменник выполнен из стали.
5. Режим переключения автоматический, как только открывается кран горячей воды.
6. Есть встроенный рабочий дисплей, указывающий на ошибки, температурный режим и давление.

Цена на оборудование 35000 рублей.

Одна из лучших моделей «BOSCH GAZ 4000 W ZWA 24-2 A»

Функциональные особенности:

1. Есть два теплообменника для приготовления горячей воды.
2. Стальная горелка.
3. 8-литровый объем резервуара.
4. Циркулирующий насос, состоящий из трех слоев.
5. Есть газовый клапан модуляции.
6. Работа котла происходит в двойном режиме с топливом.
7. Есть встроенная модуляция управления мощности системы.
8. Индексируется температурный режим.
9. Низкий шумовой уровень.
10. Есть встроенный кран подпитки.

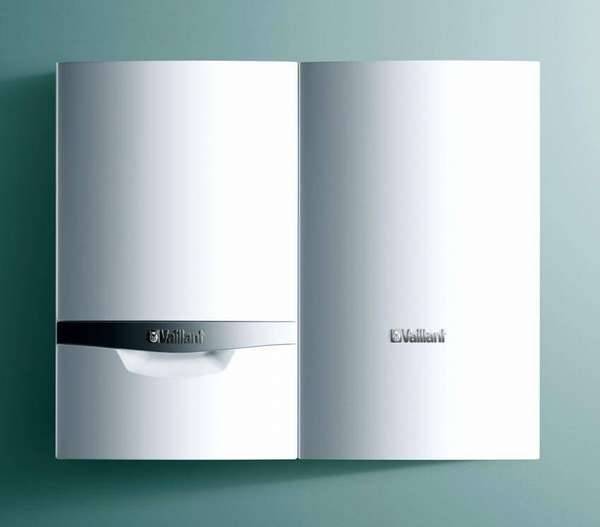

«VAILLANT ecoTEC PLUS VUW INT IV 246» эксплуатационные характеристики

Данный вид оборудования предусматривает экономичный расход топлива и высочайший уровень экологических показателей.

Перед тем, как выбрать газовый котел для отопления частного дома рассмотрим его функциональные особенности:

1. Есть специальная разработанная электронная система (газ-воздух).
2. Калорифер из нержавеющей стали.
3. Отличный режим давления, как в контуре, так и в котле.

Отличный многофункциональный дисплей со встроенной подсветкой.

На что обратить внимание при выборе

Подбирать прибор для использования в домашних условиях лучше всего с профессионалом, который имеет опыт установки данных агрегатов

При самостоятельном выборе следует обратить внимание на следующие основные характеристики

Тип расположения

Ограниченность пространства вынуждает приобретать настенные навесные котлы. Современные модели таких котлов выполняются в виде прямоугольных или квадратных приборов с небольшими габаритами.

Парапетные котлы, которые также относятся к настенным изделиям, более дорогие, но обладают энергонезависимостью и осуществляют бездымное горение, что важно для обеспечения нормального микроклимата в доме

Количество контуров

Если аппарат приобретается исключительно для организации отопления в доме или только для горячего водоснабжения, будет достаточно приобрести одноконтурную модель. Если же требуется совместить обе функции в одном устройстве, рекомендуется использовать аппараты двухконтурного типа.

Одноконтурные приборы могут снабжаться бойлерами, в которых происходит нагрев воды для горячего водоснабжения, но в такой ситуации нагрузка на аппарат значительно повышается, что приводит к быстрому износу основных элементов.

Вид теплообменника

Срок службы и качество работы теплообменника зависит от материала, из которого он изготовлен. Самыми надежными считаются чугунные — они долговечны и отлично справляются с температурными нагрузками.

Медные теплообменники также обладают высокой стойкостью к воздействию высоких температур, к тому же их достаточно легко ремонтировать в случае обнаружения протечек. Стальные изделия служат гораздо меньше чугунных теплообменников — они быстро зашлаковываются, вследствие чего подлежат частой замене.

В двухконтурных приборах используют сдвоенные или раздельные теплообменники. Лучшим решением будет выбор аппарата с раздельными элементами, которые, за счет этого, прослужат гораздо дольше.

Чугунный теплообменник.

Камера горения и тип розжига

Вид камеры горения зависит от варианта поступления кислорода в аппарат. В камерах открытого типа кислород поступает из помещения, в котором расположен аппарат, в закрытые камеры организуется искусственный приток кислорода.

Для организации отопления городской квартиры лучше приобретать котлы с закрытыми горелками турбированного типа, так как такие устройства просты в установке, оборудованы коаксиальным дымоотводом и обладают высоким КПД.

Котлы с открытой камерой горения устанавливают в отдельных котельных с обязательной организацией дымохода, который обеспечит необходимую тягу.

Чтобы зажечь газ в горелке, применяют пьезоро- или электророзжиг. При частых проблемах с поставками электричества более надежной будет система на пьезоэлементах, а при отсутствии таких проблем используют электророзжиг.

Возможность регулировки

Дополнительные функции управления позволяют более эффективно использовать топливо, повышать КПД котла и поддерживать необходимый уровень безопасности при работе аппарата.

В одноступенчатой регулировке предусмотрен единственный вариант включения и выключения котла, а при оборудовании аппарата модулятором, появляется возможность плавной регулировки интенсивности горения газа. Автоматическая регулировка происходит по заданным параметрам и может функционировать без хозяйского контроля в автономном режиме.

Безопасность работы котла обеспечивается датчиками давления и горения, которые посылают сигнал на пульт управления аппаратом, в результате чего происходит корректировка работы котла или его полное отключение в аварийных ситуациях.

Мощность

Данная характеристика позволяет определить возможности котла по обеспечению достаточного прогрева воды в теплосети дома или гаража и организации горячего водоснабжения. Производители указывают в инструкции мощность в кВт, и часто рекомендуют размер площади, которую позволяет обогреть этот прибор.

В аппаратах, произведенных для нагрева теплоносителя в домашних условиях, значения мощности могут варьироваться от 8 до 40 кВт.

Как определить требуемую мощность

Точный расчет необходимой мощности котла для конкретного помещения может произвести только специалист, но существуют примерные нормы потребления на один квадратный метр жилой площади.

К значению, полученному расчетным путем следует добавить коэффициент в 10-20%, который позволит компенсировать потребности в тепле при аномальных изменениях погоды в данной местности.

Циркуляционный насос

Здесь смотрите на марку насоса. Бренды, зарекомендовавшие себя только с положительной точки зрения:

Grundfos

Wilo

Если внутри стоят именно они, то это хороший выбор.

При этом насосы Wilo более требовательны к качеству теплоносителя, и от частых подпиток и шлама могут быстро “подохнуть”. Грюндфос более стойкий в этом плане.

С остальным непонятными марками нужно быть более настороженными.

Ошибка №23
Только не путайте ситуацию, когда производители пишут на торце насоса большими буквами свой бренд, а используют при этом тот же Grundfos или Wilo.

Это распространенная практика у того же Vaillant. В этом случае ищите на шильдике или на отдельной наклейке сбоку надписи мелким шрифтом.

Хороший продавец обязан указать истинного производителя насоса.

Оснащение газовых котлов

Удобство и безопасность газового отопления характеризуется оснащением газового котла: автоматика на включение/выключение газа, тип розжига и тип дымохода.

Автоматика газовых котлов

Полезная функция, которой оснащаются практически все современные газовые котлы. Автоматика перекрывает газ в случае его прекращения подачи, либо при достижении подачи газа ниже минимального уровня. Автоматика не только отключает котел при отсутствии газа, но и включает его, когда подача газа возобновляется, правда последнее предусмотрено не во всех моделях.

Кроме того, многие современные котлы отопления снабжаются термостатом, и включаются/выключаются исходя из температуры в помещении. Если дом большой, то такая штука может оказаться бесполезной, поскольку в разных комнатах температура может отличаться.

Тип розжига

Почти все современные газовые котлы снабжаются розжигом двух типов: пьезо и электрическим розжигом. Специалисты рекомендуют выбирать котел именно с электрическим розжигом, он не требует постоянного горения запального огня, если электричество отключат, то котел выключится автоматически, тогда как пьезо нужно отключать руками.

Выбираем тип дымохода

Тут все просто, есть газовые котлы с естественной тягой, то есть, традиционные газовые котлы недорогих моделей. Такой котел выводит продукты горения при помощи дымохода, выведенного на крышу, тяга естественная. Второй тип, более современный, удобный и простой – котлы с принудительной тягой, когда тяга создается при помощи коаксиального дымохода и вентилятора. Коаксиальный дымоход состоит из двух труб одна в одной, одна – на подачу свежего воздуха, вторая – на вывод продуктов горения. Коаксиальный дымоход выводиться на улицу через отверстие в стене у котла, что требует всего 1-1,5 метра дымохода. Принудительная тяга более эффективна, и именно котел с таким дымоходом мы и рекомендуем выбирать.

Что такое газовый котел для отопления частного дома

Если жителям южных регионов нет необходимости переживать об отоплении своего жилья, то люди, проживающие на Севере и в средней полосе России, беспокоятся об этой проблеме еще до того, как заложен фундамент дома.

Те времена, когда частные дома отапливались дровяной печью, давно канули в лету, и на их место пришли современные и эффективные котлы. В качестве энергоносителя отопительные котлы для частного дома могут использовать:

• жидкое топливо (дизельное, бензин);
• электроэнергию;
• твердое топливо (дрова, торф, уголь);
• природный газ.

Если существует возможность подключения теплогенератора к газу, то вопрос, как выбрать котел для отопления частного дома, отпадает сам собой, благодаря невысокой стоимости природного топлива и его высокой теплотворной способности.

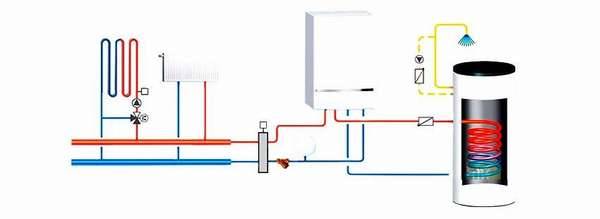

Газовый котел большой мощности — схема размещения и подключения

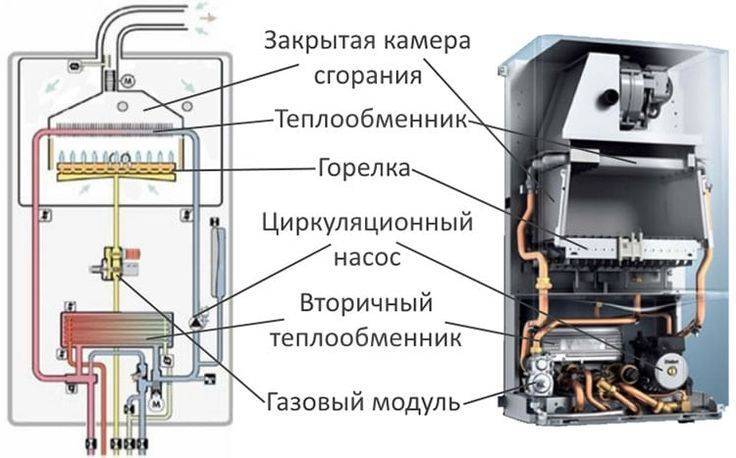

Современные агрегаты довольно сложны и состоят из нескольких модулей:

• теплообменной трубки;
• электронного блока контроля пламени, тяги в дымоходе и температуры теплоносителя;
• газовой горелки;
• блока управления;
• системы защиты.

Чтобы подобрать котел для обогрева жилища, нужно разбираться в типах и особенностях этих теплогенерирующих устройств.

Обзор моделей и производителей

Довольно большое количество компаний сегодня производит подобного рода котлы как за рубежом, так и на отечественных производственных мощностях. Стоит рассмотреть более подробно самых популярных производителей.

Компания Siberia выпускает недорогостоящие, но отменные газовые приборы, КПД которых достигает 90%. Они могут быстро прогреть строение, имеющее площадь до 600 м². В комплект изделия входит теплообменник из стали или конструкция из чугуна. Независимые от электроэнергии одноконтурные котлы Siberia с атмосферной горелкой включают в себя автоматику итальянского производства, оснащены манометром и термометром. Котлы Siberia – это наилучший выбор для домов, что построены вдалеке от города.

Baxi можно назвать одним из наиболее известных брендов в нашей стране. Популярность ему подарили отменные характеристики современного оборудования для качественного отопления. Покупатели оставляют лишь положительные отзывы обо всех моделях производителя.

Линейка изделий Baxi для установки на пол состоит из следующих моделей, каждая из которых имеет свой функциональный набор:

• Luna 3 с функцией самостоятельной диагностики;
• Luna 3 Cmfort с управлением из любой точки комнаты;
• Ec Four с выбором любой камеры сгорания;
• Main Fur с возможностью проверки изделия в двух режимах и ЖК экраном.

• Очень популярны изделия и от широко известной компании Gefest, которая выпускает популярный газовый конвекционный котел с мощностью 14 кВт, что сможет без особого труда обогреть дом в 120 кв. м. независимого от энергии типа. «ГЕФЕСТ ВПР КСГ-12,5С» – это самая лучшая модель, ведь она представлена с закрытой камерой сгорания и КПД 92%.
• Газовый котел под названием АОГВ 29 ТО от компании Victory подключается к дополнительному оборудованию, если необходимо нагреть воду. Такой котел сможет обогреть почти 270 м². АОГВ 29 ТО – это котел с одним контуром и закрытой камерой сгорания, трехходовым клапаном, рядом датчиков, удобным управлением, отменной степенью защиты.
• Газовые изделия Aton – это конструкции отменного качества по доступным ценам украинского производства. Эти котлы подходят для отопления любых зданий, имеющих и большую, и маленькую площадь.
• Газовые напольные изделия «Житомир» от компании «Атем» – это изделия достойного качества с Украины. Характерные черты котлов «Житомир» – это доступная цена на рынке качественных газовых изделий и независимость от электроэнергии.

Востребованные котлы производства России резко повышает их рейтинг по сравнению с более дорогостоящими зарубежными аналогами.

• При выпуске отечественного газового изделия «Очаг» используются самые инновационные технологии. Специалисты производителя имеют на руках 6 патентов на изобретения в сфере газового оборудования и 11 свидетельств. На производстве установлено самое современное оборудование и работают квалифицированные специалисты. Газовые устройства «Очаг» прослужат немало лет, не потребуют специфического обслуживания, и при этом имеют еще и сертификат качества уровня государственного стандарта.
• Газовые изделия «Сигнал» – это котлы одноконтурной серии, которые относятся к бюджетной серии напольных изделий. Они выпускаются с минимальной мощностью 7 кВт и максимальной – 40 кВт.

Наиболее востребованными устройствами из этой серии являются следующие:

1. газовый котел «Сигнал» S-term 7 – эта модель производится с управлением на передней панели;
2. котлы предыдущей версии «Сигнал» КОВ 16 СТпс.

Котлы «Конорд» выпускаются в России. Завод-производитель производит котлы отопления уже более 50 лет. В последнее время была произведена модернизация производства, поэтому котлы этой известной марки начали активно конкурировать с импортными аналогами. Напольные котлы от «Конорд», несмотря на свои габариты и судя по отзывам покупателей – это одни из самых надежных.

Что означает одно или двух контурный котел?

Настенные двухконтурные котлы

Выбирая газовый котел отопления, домовладелец должен сначала определиться, для чего ему необходимо такое устройство — чтобы обогреть дом в зимнее время или еще и иметь горячее водоснабжение.

Для водяной системы отопления вполне сгодится устройство с одним контуром. Можно, конечно, подключить отдельно стоящий бойлер, в котором будет нагреваться вода для бытовых нужд. Но это займет лишнюю площадь и повысит расходы на монтаж оборудования.

Бытовые газовые котлы отопления с двумя контурами лучше справятся с задачей отопления дома и одновременного нагрева воды. К тому же такие устройства займут намного меньше места в помещении, и в конечном итоге стоимость оборудования будет ниже, учитывая, что отпадает необходимость в приобретении бойлера и его установки.

Устройство с двумя контурами может работать в режиме проточного нагрева воды или иметь внутри встроенный бойлер. Проточный нагрев выгоден в том случае, когда потребность в горячей воде невелика. Котлы с встроенным бойлером предпочтительней для большой семьи, когда расход воды увеличивается соответственно числу проживающих в доме людей.

Напольные, настенные и парапетные устройства: особенности

Традиционные котлы, которые устанавливают на полу, обладают большой мощностью и способны обогреть большие дома. Они громоздки, поэтому для их размещения нужна отдельная комнатка. Ее следует оборудовать вентиляцией и дымоходом. Труба должна возвышаться над крышей не меньше чем на 0,5 м, чтобы обеспечить хорошую тягу.

Напольный газовый котел

Если вам не нужно отапливать большое помещение, остановите выбор на другой модели котла, например, настенной. Такое устройство компактно, менее мощно, но не уступает напольным агрегатам по функциональности. Эти котлы управляются автоматикой, что позволяет устанавливать разный температурный режим для ночи и дня. Если по какой-то причине подача газа прекращена, котел самостоятельно отключится. Точно так же он возобновит работу, когда «голубое топливо» вновь побежит по трубам.

Настенный газовый котел

Срединную позицию между напольными и настенными устройствами занимают маломощные парапетные (бездымные) котлы. Их можно устанавливать даже под окном, лучше всего они подходят для небольших домиков. Для этих агрегатов не нужен традиционный дымоход, потому что продукты сгорания уходят через коаксиальный дымоход. Он представляет собой «трубу в трубе» и монтируется на наружной стене здания. В отличие от иных видов котлов, парапетные во время горения не используют кислород из комнаты, в которой расположены.

Достоинства и недостатки

Использование котла для системы отопления имеет преимущества:

1. Экономия финансов. Природный газ является доступным видом топлива и стоит дешевле, чем дрова, уголь или мазут.
2. КПД прибора выше, чем у аналогов.
3. Установка оборудования не занимает много времени.

К недостаткам относят:

1. Дороговизну установки. Кроме расходов на услуги мастеров учитывается стоимость оформления лицензий и документов.
2. Необходимость обустройства системы безопасности. Чтобы избежать неприятных ситуаций в виде возгорания взрывоопасного вещества, следует организовать качественный дымоотвод и газовую сигнализацию.
3. Зависимость от магистрали. Если в качестве топлива применяется баллонное горючее, затраты на отопительную систему сильно возрастут.

Область применения и характеристики котлов

Как правило, напольный газовый котел отопления устанавливают в коттеджах большого размера. Средняя величина площади, для обогрева которой хватает таких агрегатов, равна 500 кв. м, а мощность – около 50–70 кВт (максимальное значение мощности – 1000 кВт).

КПД оборудования достаточно большой – обычно не менее 90%. Вес может достигать 150 кг – напольные газовые котлы ходят в число самых тяжёлых отопительных приборов.

Приобретаются такие котлы обычно в онлайн-сервисах, где имеется и хороший выбор, и доступные цены. Кроме того, если за покупкой напольного газового котла (Baxi, Navien или других известных производителей, дилером которых является наша компания) вы обратитесь именно в «ТепловодСервис», то здесь вы найдёте еще и официальную двухлетнюю гарантию, и доставку котла уже в день оформления покупки.
