Газовый котел Aton: особенности и принцип работы, виды, плюсы и минусы

Как зажечь котел

Розжиг котла производится автоматически при установке рабочей температуры теплоносителя или ГВС (в летнем режиме). Никаких специальных действий от пользователя не требуется.

Порядок розжига энергонезависимых моделей производится следующим образом:

Нажимается до упора ручка регулятора температуры и одновременно нажимается кнопка пьезорозжига.
В таком положении они удерживаются до появления пламени на запальной горелке.
После этого кнопку пьезорозжига отпускают, но ручку регулятора удерживают еще некоторое время в утопленном положении.

Если попытка розжига была неудачной, повторить ее можно через минуту.

2 Заполнение системы и удаление пробок

После установки и отлаживания газового оборудования сразу включать его нельзя. Прежде чем включить котёл газовый, систему требуется заполнить водой. Чтобы это сделать, потребуется:

1. Открыть кран, располагающийся в нижней части котла рядом с патрубком для подключения холодной воды.
2. Дождаться, пока система заполнится водой. Происходит это медленно и требует определённого количества времени. В процессе необходимо контролировать уровень давления. Для этого нужно воспользоваться манометром.
3. По достижении отметки 1,5−2 атм закрыть кран.

Даже если все условия по предотвращению пробок были соблюдены, обязательно нужно удалить воздух из системы, используя специально предусмотренные для этой цели воздухоотводчики, находящиеся в верхнем штуцере радиаторов. В зависимости от конструкции батарей это могут быть краны Маевского либо автоматические клапаны.

Чтобы выпустить воздух через кран, потребуется открутить его при помощи монтажного ключа, предварительно подставив под него ёмкость для воды. Воздух вперемежку с водой начнёт выходить из радиатора. Спустя около 5−7 минут, когда из крана польётся ровная струйка воды, его следует закрыть.

Аналогичную процедуру надо проделать со всеми радиаторами, подключёнными к системе отопления. Затем делаются повторные замеры давления и открывается водопроводный кран. Показатели манометра могут немного превышать среднее значение, но не должны достигать максимума. Иначе, когда вода начнёт греться после включения котла, давление станет предельно высоким и отопительная система выйдет из строя. При наличии автоматических клапанов особых усилий прилагать не придётся. Нужно лишь подождать некоторое время, пока воздух выйдет из магистрали.

Достоинства и недостатки

Достоинствами одноконтурных настенных газовых котлов являются:

компактный размер и привлекательный внешний вид;
отсутствие дополнительного теплообменника упрощает конструкцию и делает агрегат более надежным;
отсутствие шума во время работы, позволяющее устанавливать котел в кухонных помещениях или в санузлах;
экономичный расход топлива;
стабильная работа, отсутствие потерь тепловой энергии;
возможность подключения внешнего бойлера-накопителя, обеспечивающего подачу горячей воды в больших количествах.

Недостатками одноконтурных газовых настенных котлов являются:

существующие ограничения в размерах и мощности делают невозможным использование агрегатов в больших домах или крупных помещениях;
для полноценной подачи ГВС требуется дополнительное оборудование (бойлер);
большинство моделей чувствительно к качеству воды и стабильной подаче электроэнергии;
несмотря на ограниченный функционал, уход и обслуживание котлов нисколько не меньше, чем при использовании двухконтурных моделей.

Недостатки одноконтурных настенных моделей не считаются слишком существенными, поэтому многие специалисты относят их к особенностям конструкции.

Что общего у напольных котлов Aton с зарубежными аналогами?

Газовые напольные котлы атон украинского производства от компании «ATON Group» подойдут для отопления как бытовых, так и промышленных зданий. Покупатель может подобрать агрегат любой мощности от 8 кВт и выше. Результаты последних разработок производителя привели к появлению отопительного устройства, который обладает производительностью в 1 мВт.

…

Напольные газовые котлы атон подразделяют на несколько видов:

Одноконтурный агрегат атон, работающий на электроэнергии. Некоторые модели имеют встроенный бойлер. Другие, при необходимости, можно подключить к накопителю косвенного нагрева.
Двухконтурные газовые котлы атон – обеспечивают отоплением и горячим водоснабжением. Производство ГВС осуществляется при помощи пластинчатого медного теплообменника.
Энергонезависимые отопительные устройства не требуют подключения к системе электроснабжения. Дымоходный напольный газовый котел атон имеет атмосферную горелку и требует установку полноценной системы дымоудаления.

Обратите внимание! Качество котлов обеспечивается за счет использования комплектующих от европейских брендов. На производстве осуществляют только процесс сборки термоблока

Поэтому технические характеристики агрегатов атон не уступают котлам зарубежного производства.

Напольные газовые котлы данного производителя можно приобрести с горелкой открытого или закрытого типа, с электронным или пьезорозжигом.

Преимущества агрегатов

Преимуществами напольных газовых котлов атон являются:

Высокое качество комплектующих: автоматика может менять необходимый температурный режим и снизить потребление топлива; теплообменник изготавливается из листовой стали.
Большой диапазон производительности: компания выпускает агрегаты мощностью от 8-10 кВт и более.
Сервисное обслуживание не требует больших усилий и затрат – достаточно проводить плановую проверку оборудования.
Достаточный уровень безопасности: контроль датчика тяги, автоматическое отключение при падении давления газа.

…

Дымоходные напольные газовые котлы Aton представлены серией Atmo. Они имеют мощность 8-50 кВт. КПД агрегатов составляет 90%. Также модели отличаются минимальным расходом топлива: для напольных газовых котлов атон мощностью 8 кВт он составляет 0,89 м³/час, а для агрегатов с показателем 25 кВт – 2,8 м³/час.

Обратите внимание! Одноконтурные устройства обозначаются литерой Е, двухконтурные – ЕМ. Необходимое давление газа в магистрали должно быть не ниже 13 мбар

Температуру теплоносителя можно регулировать в диапазоне от 50 до 90ºC

Необходимое давление газа в магистрали должно быть не ниже 13 мбар. Температуру теплоносителя можно регулировать в диапазоне от 50 до 90ºC.

Производительность горячего водоснабжения у двухконтурных газовых котлов атон невелика и составляет 4-5 л/мин при температуре 35ºС. Если Вы хотите получить больше теплой воды, то купите и подсоедините к котлу бойлер косвенного нагрева.

…

Отзывы о напольных газовых котлах атон в большинстве хорошие. Случаются мелкие неполадки, но их легко устраняют специалисты сервисного центра. Многие советуют установить дымоход с мощной тягой, иначе срабатывает система безопасности котла. Некоторые жалуются на появление конденсата под агрегатом. Но в целом газовый котел атон имеет достойное качество за свои деньги.

Нет комментариев

Отопительные газовые котлы ТМ ATON

Котел газовый напольный АТОН АОГВМНД-7

Компания «ATON Group» выпускает целый ряд теплотехнического оборудования под одноименным брендом. Газовые котлы отопления атон распространяются на территории Украины и России.

Продукция компании — это котлы:

конденсационные настенные — Eco Comfort
настенные двухконтурные — ATON Lux
парапетные — ATON Compact
напольные дымоходные — ATON Atmo
водогрейные — ATON SAAB

Конденсационные настенные котлы

Они предназначены не только для отопления помещения, но и для снабжения дома горячей водой. В алюминиевый теплообменник вмонтированы два контура, изготовленные из меди. Уникальность такого оборудования состоит в том, что тепло образуется не только при сжигании газа, но и за счет конденсата, появляющегося при охлаждении продуктов сгорания.

Конденсационные котлы:

Экологичны — имеют низкое содержание вредных веществ в продуктах сгорания.
Экономичны — применение современных конденсационных технологий обеспечивает высокий КПД, составляющий 109% при экономном расходе газа.
Комфортны — имеют компактные размеры и низкий уровень шума.
Эргономичны — удобны в управлении и обслуживании.
Надежны — оснащены автоматикой и системами, предотвращающими замерзание теплоносителя и образование накипи.
Безопасны — могут работать при низком давлении газа.

Настенные двухконтурные котлы

Настенный газовый котел

Эти устройства предназначены для отопления и нагрева воды для хозяйственных нужд. Системы имеют в своем составе циркуляционный насос и расширительный бак, автоматику и средства безопасности. Оборудование полностью готово для подключения к отопительным и водопроводным трубам. Цена двухконтурных котлов соответствует их высокому качеству и техническим параметрам.

К их преимуществам следует отнести:

Возможность работы круглый год.
Легкость установки и простое управление.
Плавное наращивание мощности.
Электронный розжиг с контролем горящего пламени.
Трехскоростной насос.
Возможность регулирования мощности.
Наличие систем, защищающих от перегрева, накипи и замерзания.

Парапетные котлы

В помещении, не имеющем дымохода, можно использовать парапетный газовый котел атон, инструкция к которому прилагается. По инструкции отвод продуктов сгорания производится через горизонтальный коаксиальный дымоход. Это устройство может проходить через наружную стену, поэтому рекомендуется размещать газовый котел в непосредственной близости к внешней стене.

Парапетные котлы выпускают одно- и двухконтурными. Они:

Напольные дымоходные устройства

TON — Напольные дымоходные котлы

Такие котлы выпускают одно- и двухконтурными с открытой камерой сгорания. Оборудование предназначено для отопления и подачи горячей воды в индивидуальные и коммунальные дома. Устанавливать их разрешается только в нежилых помещениях. Такие котлы энергонезависимы и работают на бытовом газе низкого давления.

К преимуществам напольного оборудования относятся:

компактность
надежность
простота обслуживания
экономичность
возможность подключения к единой отопительной системе
наличие щелевой низкофакельной горелки, изготовленной с применением лазерных технологий
обеспечение циркуляции теплоносителя без насоса

Водогрейные газовые котлы

Они нагревают теплоноситель в системах отопления как с естественной, так и с принудительной вентиляцией. Их положительные стороны:

безопасность эксплуатации
бесшумность работы
отсутствие вибрации
возможность настройки внешним регулятором
экономичность, которую обеспечивает двухступенчатая газовая горелка
долговечность

При работе газового отопительного котла опасным является самопроизвольное затухание горелки. Может упасть давление газа, исчезнуть тяга, погаснуть запальник. Эти ситуации должны предусматриваться автоматикой. Поэтому при ее неисправности эксплуатация котла запрещена.

В чем секрет высокого кпд газового котла атон и нюансы в его установке

Автономные системы отопления частного дома чаще всего оснащены газовыми котлами. Такое оборудование надежно, не требует постоянного контроля и вместе с тем полностью безопасно. Ярким примером этому служит газовый котел атон украинского производства, который поставляется на рынок России.Производителем этого оборудования является компания ATON Group – один из лидеров украинского рынка теплотехники

Помимо наполнения внутреннего рынка, компания сосредоточила свое внимание на странах СНГ. Высокое качество и надежность отопительного оборудования, позволило торговой марке ATON занять свою нишу и на рынке теплотехники нашей страны

Новый виток развития

2004 год – начало серийного производства отопительного оборудования под торговой маркой ATON.
2006 год – продукция предприятия получила сертификат соответствия стандартам ISO 9001-2001. Налаживается производство новых моделей бытовых котлов.
2007 год – в честь 75-летия Красиловского машиностроительного завода с конвейера нового предприятия сошел миллионный котел ATON. В этом же году начинается освоение рынков стран СНГ, в том числе и России.
2008 год – запущена новая автоматизированная линия по производству навесных агрегатов.
2010 год – под торговой маркой ATON на рынок выходит конденсационный отопительный котел.

Выпускаемая продукция ATON

Широкий модельный ряд отопительного оборудования позволил компании успешно закрепиться и на зарубежных рынках.

электрические котлы;
твердотопливные агрегаты;
печи, камины.

напольный котел;
настенный аппарат;
парапетный агрегат;
конденсационное оборудование;
проточные водонагреватели;
конвекторы.

атмосферные газовые котлы;
твердотопливные агрегаты;
жаротрубные мини-котельные;
блочно-транспортабельные котельные.

Напольные модели

ATON Atmo 8-25Котлы из этой серии относятся к эконом-классу и подходят для отопления домов общей площадью до 250 м. кв.

Раздельные теплообменники: для отопления установлен стальной радиатор, для контура ГВС – медный (одноконтурный котел имеет только стальной теплообменник).
Открытая атмосферная горелка из комплектующих производства POLIDORO.
Полная независимость от электроэнергии достигается естественной циркуляцией теплоносителя по системе отопления.
Розжиг пилотной горелки осуществляется встроенным пьеза-элементом.

ATON Atmo 30-50

Атмосферная горелка от европейских партнеров обеспечивает бесшумность работы.
Надежная газовая автоматика перекрывает подачу газа при отсутствии тяги или низком давлении в магистрали.
Возможность подключения внешних датчиков: термостатов и программаторов.
При естественной циркуляции теплоносителя, напольный агрегат отопления полностью энергонезависим.

ATON Atmo Classic 10-20

10 кВт,
12 кВт,
16 кВт,
20 кВт.

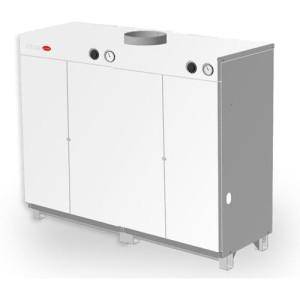

ATON SAAB 20Х-80ХВ

Электрический блок управления и автоматика газовой горелки поставляется американской компанией Honeywell.
Удобная панель управления на фронтальной части корпуса котла с термоманометром.
Кроме этого, на панель выведена светодиодная индикация рабочего и аварийного режимов работы оборудования.

Настенные модели

Закрытая камера сгорания.
Битермический теплообменник.
Турбированное удаление дымовых газов осуществляется через коаксиальный дымоход.
Современная электроника производит плавную модуляцию пламени на горелке в режиме отопления и при работе ГВС.

Конденсационные котлы

Эта модель имеет мощность от 24 до 46 кВт.

Высокий КПД до 109%.
Экономичность и экологическая безопасность.
Компактные размеры.
Теплообменник из алюминиевого сплава.

teplomex.ru

Газовые котлы Конорд: обзор, устройство, автоматика

Ни для кого не секрет, что импортные напольные газовые котлы имеют более высокое качество по сравнению с отечественными котлами. Это касается и материала изготовления элементов, и надежности автоматики, и сборки аппарата. Однако цена на импортные аналоги заметно отличается в большую сторону. Наша задача — найти газовый котел российской сборки, с оптимальным соотношением цена-качество.

Предлагаю разобрать напольные газовые котлы Конорд отзывы на которые все чаще можно встретить на различных тематических форумах. Рассмотрим модельный ряд, технические характеристики, устройство, типы автоматики (газогорелочных устройств), используя инструкцию по применению.

Модельный ряд и описание котлов Конорд

Напольные газовые котлы Конорд выпускаются мощностью от 8 до 30 кВт. Они бывают, как одноконтурные: КСц-Г-8, КСц-Г-10, КСц-Г-12, КСц-Г-16, КСц-Г-20, КСц-Г-25, КСц-Г-30;

так и двухконтурные: КСц-ГВ-10, КСц-ГВ-12, КСц-ГВ-16, КСц-ГВ-20, КСц-ГВ-25, КСц-ГВ-30.

Одноконтурные могут применяться только для отопления от 30 до 300 м2. Двухконтурные газовые котлы Конорд могут использоваться, и для водяного отопления, и получения горячего водоснабжения (ГВС).

Напольные газовые котлы Конорд

Важно отметить, если вам будет нужен двухконтурный котел для полноценного использования контура ГВС, необходимо купить котел Конорд с показателем мощности от 20-25 кВт. В таком случае, он будет выдавать около 10-12 литров горячей хозяйственной воды в минуту

Нет смысла покупать, например, двухконтурный котел КСц-ГВ-12 мощностью 12 кВт

Хорошего объема горячей воды он нам не даст

Нет смысла покупать, например, двухконтурный котел КСц-ГВ-12 мощностью 12 кВт. Хорошего объема горячей воды он нам не даст.

Котлы могут применяться, как в открытых, так и в закрытых отопительных системах.

Устройство напольных газовых котлов Конорд

Котел состоит из стальной топки толщиной 3 мм, корпуса, водяной рубашки, дымогарных труб со встроенными в них турбулизаторами для увеличения КПД котла, газогорелочного устройства (автоматики), слоя теплоизоляции из базальтового картона, и термометра для контроля за температурой теплоносителя. В двухконтурных моделях вокруг дымогарных труб установлен специальный змеевик для водяного контура.

Вход и выход теплоносителя, а также змеевика для ГВС находятся на тыльной стороне корпуса котла. Диаметр резьбы патрубков для подключения отопления для всех моделей этой марки равен 2 дюйма или 50 мм. Для контура ГВС 1/2 или 15 мм. Диаметр дымохода для моделей мощностью от 8 до 12 кВт составляет 115 мм, для 16 кВт и выше — 150 мм.

Устройство котла Конорд

За счет вcтроенных турбулизаторов и хорошей теплоизоляции, КПД котла Конорд достигает 90%. Данные отопительные аппараты способны работать при пониженном давлении газа и являются полностью энергонезависимыми от электричества. Производитель заявляет про срок службы котла 15 лет и заводской гарантии 3 года, что указано и в инструкции по эксплуатации.

Автоматика для газовых котлов Конорд

На напольных котлах этой марки может быть установлена автоматика трех видов:

— отечественная типа АГУ-Т-М

— итальянская Euro SIT

В целом, автоматика хоть и не особо затейливая, но зато неприхотливая. В случае поломки не трудно найти на нее запчасти. Например, часто выходящая из строя биметаллическая пластина стоит около 50 рублей.

Автоматика типа АГУ-Т-М

Автоматика Euro SIT состоит из секционной горелки и трубок Polidoro, а также системы безопасности: запальник с термопарой, термодатчик, газовый клапан SIT, датчик тяги и провода. В случае затухания запальной горелки, отключения газа или отсутствия тяги в дымоходе, автоматика моментально перекрывает подачу газа к горелке.

Розжиг происходит путем нажатия кнопки пьезоэлемента или при помощи спички. Температура теплоносителя обеспечивается газовым клапаном и задается ручкой терморегулятора.

Автоматика Euro SIT

Автоматика Honeywell от американского производителя имеет схожие технические характеристики с газогорелочным устройством типа Euro SIT. Принцип работы тот же, отличается в основном производителем и материалом исполнения некоторых элементов.

Розжиг осуществляется путем нажатия на ручку справа от терморегулятора и последующего ее поворота в положение до упора для работы котла в экономном режиме.

Преимущества газовых котлов Конорд

— широкий модельный ряд

— три вида автоматики

— в случае неисправности котла легко найти запчасти

Как работает газовый котел

Газовые котлы Rinnai

Принцип работы газового котла очень прост. При включении электронного или пьезорозжига начинает поступать газ. Появляется искра, от которой зажигается запальник, а затем основная горелка, которая и нагревает теплоноситель до заданной температуры. После этого автоматика, установленная на отопительном котле, отключает горелку. При этом запальник не затухает, а постоянно горит. Когда температура теплоносителя в котле падает, термодатчик сигнализирует автоматике, что клапан, отвечающий за подачу газа к основной горелке, должен открыться. После этого процесс повторяется в той же последовательности.

Все современное отопительное газовое оборудование снабжено автоматикой, отвечающей за безопасность.

В ее функции входит своевременное отключение газа:

при снижении в отопительной системе уровня воды ниже допустимой нормы
в случае отсутствия тяги
при перегреве теплоносителя

Проскуров

Котлы имеют универсальные возможности функционирования, они экономичны в использовании топлива.

Агрегаты Проскуров – это отличное качество, высокий коэффициент полезного действия и гарантия производителя в 100 %.

Все котлы компании Проскуров имеют автоматику безопасности с газовым клапаном (от немецкого производителя Honeywell).

Производитель выпускает газовые, твердотопливные и электрические котлы.

Газовые агрегаты представлены двумя типами: парапетные котлы и дымоходные.

Твердотопливные котлы разделены по категориям: с вентилятором и без. Могут быть конструкции с плитой (АОТВ-К с плитой).

Некоторые популярные модели рассмотрены ниже в таблицах.

Газовые котлы

Серия	Характеристика
Парапетные газовые котлы Проскуров	Ряд моделей состоит из наименований АОГВ-7, 10, 10У, 13, 13У,16У. Имеют камеру сгорания закрытого типа, не требуют электричества, оборудованы вертикальным дымоходом. Поступление кислорода в камеру сгорания и отвод загрязнений осуществляется по специальным протокам снаружи здания.
Дымоходные газовые котлы Проскуров	Это газовые котлы украинского производства, представленные моделями АОГВ-10В, 13В, 16В, 24В, 30В, 50В, 98В. Они двухконтурные, напольные, имеют встроенную пневмоавтоматику (им не страшны перепады электричества).

Твердотопливные котлы

Серия	Характеристика
Проскуров АОТВ с вентилятором	Модели этой категории АОТВ 16, 22, 28, 34, 40, 50, 75, 100, 150. Котёл работает на твёрдом топливе, а именно на дровах, отходах древесины, торфе, угле, пеллетах. Сырьё должно подаваться в топку каждые 8 часов в среднем. Подходят для отопления площадей от 160 м² до 1500 м². Весовая категория котлов от 220 кг до 750 кг.
Проскуров АОТВ-Н без вентилятора	Представлены моделями АОТВ-12Н, 16Н, 22Н, 30Н, 40Н, 50Н. Они безопасны в использовании. Предназначены для отопления не только квартир, но и домов за городом, коттеджей. Подходят для отопления площадей от 120 м² до 500 м². Весовая категория котлов от 120 кг до 240 кг.

Виды

Компания Атон выпускает следующие виды котлов:

Настенные. Устанавливаются на прочные, в основном — несущие стены. Специфика монтажа требует от агрегата компактности и сравнительно небольшого веса. Как правило, их располагают на кухне, где они вполне гармонично вписываются в интерьер.
Напольные. Устанавливаются прямо на пол или на специальную подставку. Условия эксплуатации позволяют изготавливать более массивные и тяжелые котлы, обладающие повышенной мощностью.
Парапетные. Это энергонезависимые агрегаты, способные работать без подключения к сети электропитания. Конструкция обеспечивает работоспособность системы отопления в любых ситуациях. Единственным препятствием для функционирования становится внезапное отключения газа.

Кроме того, все агрегаты фирмы Атон можно разделить на:

Одноконтурные. Котлы, способные выполнять единственную функцию — нагрев теплоносителя для отопительной системы.
Двухконтурные. Обладают двумя функциями — нагрев теплоносителя для отопления и подготовка горячей воды для бытовых нужд.

По типу камеры сгорания:

Атмосферные (открытые). Забор воздуха производится прямо из помещения, а вывод дыма происходит под действием естественной тяги печного типа.
Турбированные (закрытые). Подача воздуха и вывод дыма производятся с помощью специального вентилятора турбонаддува.

ОБРАТИТЕ ВНИМАНИЕ!

Компания Атон выпускает практически все конструкционные типы газовых котлов, кроме конденсационных моделей, которые в условиях Украины и стран СНГ попросту бесполезны.

Обзор преимуществ и характеристик газовых котлов Aton

Как зажечь котел

2 Заполнение системы и удаление пробок

Достоинства и недостатки
