Модельный ряд газовых колонок Нева
Колонка газовая Нева 4510
Одной из популярных моделей является газовая колонка Нева 4510. Агрегат оснащается электронной автоматической системой розжига. Производительность водонагревательного оборудования составляет 10 л/мин.
Колонка включается при минимальном давлении в 0,29 атм, мощность составляет 17 кВт, а вес устройства равен 10,4 кг. Модель характеризуется невысоким потреблением топлива. Так, Нева 4510 расходует 0,77 м³/час сжиженного газа, а природного − 1,95 м³/ч. Габариты устройства − 648×356×218 мм.
Колонка газовая Нева Люкс 5514
Нева Люкс 5514 является одной из лучших моделей бытовых газовых колонок, которая по основным техническим показателям не уступает известным брендам. К конструктивным особенностям агрегата следует отнести:
- наличие датчика тяги,
- надёжную камеру сгорания, оснащённую системой водяного охлаждения,
- автоматическое поддержание заданной температуры воды,
- интегрированный пьезоподжиг,
- гидравлическая система управления модуляцией интенсивности пламени,
- автоматический ограничитель уровня давления газа.
Мощность водонагревателя составляет 28 кВт, производительность − 14 л/мин, а весит устройство 12 кг. Этих показателей вполне достаточно, чтобы обеспечить бесперебойную работу агрегата для снабжения горячей водой одновременно двух заборных точек. Колонка включается автоматически в момент открытия водопроводного крана.
Водонагреватель имеет габариты: 650×350×299 мм. Изделие обладает стильным современным дизайном. На лицевой части экрана агрегата Neva Lux 5514 расположен поворотный регулятор, благодаря которому настраиваются рабочие параметры оборудования.
Наличие системы электроподжига обеспечивает экономный расход потребляемого газа, благодаря чему оплата коммунальных платежей обходится по достаточно низкой цене. Газовая колонка Нева Люкс 5514 характеризуется стабильной бесшумной работой, к тому же появление неисправностей агрегата наблюдается достаточно редко.
Колонка газовая Нева 4511
Если требуется мощный проточный водонагреватель, следует обратить внимание на модель Нева 4511. Она обладает привлекательным дизайном, качественной сборкой и высокой производительностью – за 1 мин работы агрегат успевает подогреть 11 л воды, показатель мощности равен 21 кВт
О том, как правильно подключить устройство к системе водоснабжения, газовой магистрали или баллону со сжиженным газом, можно прочесть в инструкции по эксплуатации. По отзывам пользователей, газовая колонка Нева 4511 отлично справляется одновременно с несколькими точками потребления.Вес колонки составляет 11 кг, размеры устройства – 565×290×221 мм. Модель оборудована автоматическим электронным поджигом и имеет водяное охлаждение камеры сгорания.
Видео: «Колонка Нева 411 не загорается – способ устранения неисправности»
Колонка газовая Нева 4513
Бытовая газовая колонка Нева 4513 оснащена автоматической системой электроподжига. Номинальная мощность модели равна 25 кВт, производительность агрегата составляет 13 л/мин. При весе в 15,8 кг габариты изделия − 665×390×237 мм. В колонке установлена камера сгорания с охлаждением водяного типа.
Нева 4513 проста в эксплуатации, обладает длительным сроком службы и высокой степенью безопасности. Мощности агрегата вполне достаточно для горячего водоснабжения одновременно нескольких потребителей.
Технические характеристики газовой колонки Нева 3208
Модель проточного газового водонагревателя Нева 3208 может функционировать при минимальном давлении в 0,15 атмосфер. При номинальной мощности оборудования в 23,2 кВт, его производительность составляет 6,5 л/мин. Монтаж колонки осуществляется в вертикальном положении, подвод магистралей – нижний.
Весит устройство 19,5 кг, а его габариты составляют 730×390×280 мм. Колонка оснащена системой электроподжига. Если колонка Нева не зажигается, скорее всего, поломка заключается в неисправности теплообменника. Она устраняется путём промывки трубопровода.
Колонка газовая Нева Транзит
Особенности эксплуатации колонки семейства Нева Транзит рассмотрим на примере модели ВПГ-ЕМ (также существуют ВПГ-Е И, ВПГ-Е, ЕМТ мощностью 12−24 кВт, производительностью 6−12 л/мин). Проточные агрегаты поддерживают заданную температуру нагрева жидкости в автоматическом режиме.
В колонке имеется устройство газовой модуляции: посредством изменения положения штока можно снизить объём расходуемого топлива и увеличить эффективность нагрева. Помимо этого, уменьшается количество отложений в трубопроводе теплообменника, за счёт чего существенно увеличивается эксплуатационный срок агрегата.
Что происходит при пуске воды
Итак, строение колонки более-менее понятно, но как работает колонка в принципе? А работает она, запуская целую цепочку процессов.
Сначала водные потоки проходят через “лягушку”, тогда в её камере создаётся тяга. Под действием высокого давления, эластичная мембрана сгибается и проталкивает тарелку, которая толкает водяной узел газовой колонки, а тот уже толкает газовый шток.
После этого толкатель, связанный со штоком, перестаёт удерживать пластинку микровыключателя, и он замыкает цепь, пуская таким образом питание в блок управления газовой колонки.
Кроме того, в результате вышеописанного процесса происходит отжимание пружины мех. клапана, отводя закрывающую канал тарелку, и освобождая ему (газу) свободный проход к коллектору.
Получив электропитание, электромагнитный клапан колонки открывается, не мешая газовому потоку проходить через пружинный клапан к коллектору.
Основные неполадки и способы их исправить
Говоря о строении и принципах действия бытовой газовой колонки, а также о датчиках, встроенных в неё, стоит вкратце упомянуть о возможных сбоях и неполадках. Здесь мы не будем останавливаться на полном ремонте или замене колонки, а быстро пройдёмся по всем элементам, перечисленным в описании горелки, и опишем их неполадки, а также способы справится с ними своими руками.
Как уже упоминалось, основной элемент колонки — газовая горелка. Зачастую горелка гаснет из-за срабатывания датчиков безопасности, о которых мы уже говорили. Частые проблемы, которые приводят к такому сценарию — это загрязнение теплообменника сажей и накипью.
Причина слабого напора — образование накипи в трубах теплообменника. В таком случае, нужно снять теплообменник, и промыть трубы специальными жидкостями для удаления накипи.
На этом фото изображен загрязненный теплообменник. В данном случае нужно его снять и вычистить сажу. Если колонка размещена недалеко от кухонной плиты, возможно также загрязнение теплообменника пищевыми жирами
Если сгорание газа происходит не полностью, или же колонка долго эксплуатируется, в камере накапливается сажа с внешней стороны, что значительно понижает теплопроводность и качество нагрева воды.
Чтобы больше узнать о причинах слабого напора и тонкостях выполнения чистки, переходите, пожалуйста, по этой ссылке.
Если газовый клапан не открывается из-за слабого напора подаваемой воды, нужно извлечь фильтр, проверить насколько он забит и в случае необходимости – промыть. Если же недостаточный напор воды или газа, придется обращаться в соответствующую государственную службу.
Если протекает вода непосредственно из колонки, это значит, что нарушена герметичность в трубах. Необходимо разобрать их и заменить уплотнительные элементы. В случае необходимости, придется заменить сами трубы.
Отдельно стоит напомнить о неисправности водяной мембраны. Если колонка находится в эксплуатации долгое время, мембрана водяного узла изнашивается и её чувствительность значительно падает. Она перестаёт реагировать на низкое давление воды, и, соответственно, не даёт сигнала о том, что нужно зажечь горелку. В лучшем случае, ее следует менять раз в 5-6 лет.
Когда мембрана износилась, можно приобрести ремонтный комплект и выполнить замену своими силами. Водяной узел состоит из таких основных элементов, как резиновая мембрана, крышка, корпус и пластиковая тарелка с пружиной
Иногда проблема также в штоке, который двигается мембраной, его тоже можно заменить при необходимости, ведь существуют специальные ремонтные комплекты для этого.
Чтобы лучше разобраться с устройством своей модели газовой колонки, нужно внимательно изучить инструкцию к использованию и паспорт объекта. Это не только сэкономит ваше время и нервы, но и само по себе улучшит понимание того, как работает данный прибор.
Системы безопасности
Как было сказано выше, газовое топливо является потенциально опасным, поэтому крайне важно, чтобы газовый водонагреватель был оснащен совершенной автоматикой безопасности. Стандартом для современной колонки считается наличие следующих сенсоров:
Стандартом для современной колонки считается наличие следующих сенсоров:
- Датчик тяги: по его сигналу блокируется подача газа, если по каким-либо причинам уменьшается пропускная способность дымохода. Таким образом предотвращается попадание в помещение угарного газа.
- Датчик пламени: срабатывает при самопроизвольном затухании главной горелки или запальника. Эти сенсоры бывают двух типов: термопары и ионизационные. У вторых время срабатывания меньше.
- Датчик перегрева: как ясно из названия, ограничивает нагрев воды.
Датчик давления блокирует подачу газа при разгерметизации водопроводного контура.
Устройство и принцип работы
Основное устройство всех газовых колонок одинаковое. Проточный нагреватель состоит из корпуса, водяного и газового узла, теплообменника, камеры сгорания, датчиков, блока управления, дымохода. У турбированных приборов добавлен только вентилятор. Общий принцип работы так же одинаков: начался разбор воды – зажглась горелка, закрыли водоразборный кран – пламя погасло.
Если вдаваться в нюансы работы турбинированной колонки, то они сильно отличаются от функциональности традиционного прибора:
- Пока отсутствует разбор воды, в закрытую камеру сгорания не нагнетается воздух. Запальник не горит, так как он отсутствует.
- Когда начинается разбор воды, срабатывает водяной и газовый узел. Механизм открывает клапан, через который на горелку поступает газ. Контроллер дает команду для электрического розжига и на электродах появляется искра. О появлении пламени на горелке информирует датчик. Он дает сигнал контроллеру на прекращение искрообразования.
- Во время розжига колонки включается вентилятор. Он начинает нагнетать внутрь камеры воздух с улицы и одновременно отводить продукты горения через коаксиальный дымоход.
- Нагрев воды осуществляется до заданной температуры. За этим показателем следит датчик, связанный с контролером. С увеличением или уменьшением расхода воды модуляционная горелка переключает ступени интенсивности горения, за счет чего поддерживается заданная температура.
- Как только прекращается разбор воды, горелка и вентилятор выключаются. Колонка переходит в режим ожидания.
С началом нового разбора воды весь цикл повторяется.
Эффективность турбированного водонагревателя
Вентилятор, устанавливаемый в газовой колонке, модульная горелка и двустенный коаксиальный дымоход позволяют увеличить КПД до 90%. Разработчикам колонки удалось добиться эффективности прибора за счет трех параметров:
- топливная смесь приготавливается из точного соотношения газа с воздухом;
- ступенчатая регулировка горения экономит газ, предотвращая перегрев воды при малом разборе;
- внутри коаксиальной трубы происходит предварительный нагрев входящего потока воздуха.
На увеличение КПД больше влияет третий параметр. Входящий с улицы воздух прогревается о стенки коаксиального дымохода. Внутрь камеры не попадает холод, за счет чего уходит меньше газа на прогрев воды в теплообменнике.
Ступени безопасности бездымоходной колонки
Рассматривая работу водонагревателя с турбовытяжкой, стоит уделить внимание ступеням безопасности. Защита срабатывает по следующим параметрам:
- в вытяжке пропала тяга из-за остановки вентилятора;
- на горелке исчезло пламя;
- высокое или низкое давление газа в подающем трубопроводе;
- низкое или высокое давление в водопроводе;
- нагрев теплообменника до критической температуры;
- небольшой расход воды;
- поломка контроллера.
При возникновении одной из проблем работа газовой колонки прекратится.
Нюансы установки
Установка газового котла закрытого типа не вызовет трудностей, но лучше предоставить эту работу специалисту. В зависимости от выбранного типа оборудования монтаж выполняется с фиксацией на полу или креплением на стене. В том и другом случае котел присоединяется к системе отопления и другим коммуникациям, и производится обвязка. Коаксиальный дымоходный канал выводят на улицу самым коротким путем — горизонтально. При этом нужно соблюдать небольшой уклон в сторону, противоположную котлу. В том случаях, когда отопительный прибор находится в комнате, не имеющей наружной стены, трубу выводят вверх, сквозь кровлю. В стену монтируется гильза, через которую пропускается труба. Швы заделываются уплотнителем, устойчивым к высоким температурам. Внутренние подсоединение трубы к устройству выполняется согласно инструкции. По окончанию этого этапа можно считать установку газового котла завершенной.
Типичные поломки и способы их устранения
Ремонт водонагревателя газового – это занятие для высококвалифицированных специалистов. Однако некоторые поломки можно устранить своими руками. Перед тем как приступить к работе, нужно закрыть краны подачи воды и газа. После этого нужно открутить крепёжные винты и снять ручки и корпус колонки.
Вот несколько примеров, когда не загорается газовый водонагреватель:
У водонагревателей с автоматической системой розжига могут разрядиться батарейки. Всё что нужно – заменить батарейки.
У водонагревателей, которые имеют встроенный генератор, могут прийти в неисправность пьезоэлемент, электрод или питающий кабель. Нужно зачистить контакты системы автоматического розжига, проверить электроды и провода на предмет неисправности
Если все эти действия не помогут, нужно проверить и заменить кнопку включения и пьезоэлемент.
При отсутствии тяги нужно прочистить вентиляцию, для этого следует вызвать специалиста.
При недостаточном напоре следует обратить внимание на водопровод или узел нагревателя. Всё, что нужно – чистка труб, промывка или замена фильтров.
Если газовая колонка не включается, следует проверить и при надобности заменить мембрану водяного узла
Для этого следует снять водогазовый блок и, раскрутив винты, отделить водную его часть
Перед тем как вынуть резиновую пластину, важно запомнить место её расположения. Затем нужно очистить внутреннюю часть крышки и установить новую резиновую деталь на тарелке со штоком
Мембрану лучше заменить на силиконовую, которая служит дольше. И наконец, можно закрутить винты (лучше по диагонали).
Некоторые газовые устройства имеют ручку регулировки протока воды. В том случае, если колонка не зажигается, нужно проверить, как расположен механический переключатель. Если напор недостаточно большой, и колонка не запускается, следует установить ручку в левую крайнюю позицию и переключить вправо, пока устройство не включится. Отрегулировать струю нужно при запуске.
Характеристики агрегатов
Чем больше объем и мощность бойлера, тем выше расход газа
К основным параметрам или характеристикам нагревателей воды, учитываемым при выборе нужной модели, относят:
- производительность (литры в минуту);
- объем рабочей емкости (80-200 литров);
- габариты приобретаемого образца в сантиметрах;
- наличие дополнительных опций.
Первые два показателя позволяют правильно оценить потребность в горячей воде, достаточной для текущих нужд. Чем они выше, тем большее количество воды можно нагреть.
Самыми распространенными емкостями являются 100 и 150 литров, имеющие оптимальное сочетание по объему и занимаемому агрегатом месту. По этим же параметрам удается получить представление о расходе газового топлива, возрастающем при их увеличении.
Знакомство с габаритами и наличием дополнительных опций позволяет правильно выбрать место расположения бойлера и оценить его функциональные возможности.
Запальные механизмы газовых колонок
Необходимо обратить внимание на запальные механизмы в газовых колонках. Это наиболее капризные узлы бытового прибора. Они, по сути, отвечают за нормальную работу водонагревателя:
Они, по сути, отвечают за нормальную работу водонагревателя:
- Постоянно горящий фитиль применяется на старых приборах. Его постоянное использование наносит вред внешнему виду устройства. Со временем внешние стенки около фитиля выгорают и чернеют.
- Запал на батарейках может перестать работать в любой момент. Держать к газовой колонке необходимо запас батареек и постоянно проверять их работоспособность.
- Пьезоэлемент в газовой колонке довольно частое решение производителей. Его работа не всегда стабильна. Он чувствителен к влажности в помещении и другим факторам окружающей среды.
- Наиболее надёжный запальный механизм используется в газовых колонках, подключённых к бытовой электросети. На его работу практически не влияют внешние факторы. Он прост и надёжен.
Отличия газовой колонки «Нева»
Наиболее известные среди потребителей модели автоматических газовых колонок «Нева» — 4510 и 4510. В устройстве газовой колонки «Нева» установлена система розжига, работающая от двух батареек.
Средняя служба комплекта батареек один год. Устройства оснащены основными системами безопасности, в том числе «газ-контроль».
Их размеры сравнительно небольшие, что было оценено потребителями. В названии моделей зашифрована серия – 45, производительность литров в минуту – 10 и модификация агрегата М – установлен медный теплообменник.
Производят бытовые приборы в Санкт-Петербурге, что является привлекательным для потребителей, положительно относящимся к отечественному производителю. Как работает аппарат «Нева» оценили потребители, отдавая предпочтение покупке колонок именно этого производителя.
Отличия в устройстве газовой колонки «Вектор»
Бренд «Вектор» появился на российском рынке в начале века. Собранная в России из китайских комплектующих, водонагреватель проточный газовый занял сегмент рынка недорогих бытовых приборов.
Основное отличие в цифровом дисплее на передней панели и системе регулировки температуры воды «Зима — лето», что оказывает влияние на расходы потребителя при установленных счётчиках. Камера сгорания открытого типа оснащена водяным охлаждением, что продлевает срок эксплуатации прибора.
Отличия газовой колонки «Оазис»
Газовые колонки «Оазис» производятся в Германии и отличаются повышенным качеством и надёжностью. Могут работать с низким давлением в системе водоснабжения. Оснащены системой защиты от перепадов давления, не допуская отключения колонки при недостаточном напоре воды. Характеризуются высоким КПД – до 90%. Оснащены системой «Зима — лето», цифровым дисплеем с индикацией протекающих процессов и возможностью регулировки температуры воды на выходе.
Отличия водонагревателя газового «Кубаночка»
Производителем предусмотрено питание газовой колонки не только магистральным природным газом, но и питание от баллона сжиженным газом. Системы безопасности полностью перекрывают подачу газа в угрожающих ситуациях, не допуская его утечки.
Для подключения баллона с газом используется стандартный газовый шланг. Механизмы колонки оснащаются необходимыми штуцерами и редуктором.
Отличия газовой колонки «Львовская»
Украинский производитель в г. Львове позиционирует проточный водонагреватель газовый как бытовой прибор способный работать с водой разной жёсткости. Устройства оснащены датчиками тяги с автоматической системой контроля.
Неприхотливые в обслуживании и монтаже, не требующий много места, занимают ценовой сегмент недорогих бытовых приборов. Широкого распространения в России не получили.
Водонагреватели проточные газовые применяются уже давно. За время использования были введены новые системы безопасности и контроля работы устройств, что делает их использование простым и надёжным.
С развитием технологий газовые колонки оснащались все новыми системами управления и в настоящее время это позволяет нагревать воду с минимальным расходом газа до заданной температуры.
Как отремонтировать газовую колонку
Надо знать, что ремонтом газовых колонок должны заниматься только профессионалы. Самостоятельное вмешательство в систему недопустимо и очень опасно.
Единственное, что может сделать владелец – вызвать представителя газовой службы. Разберем симптомы самых распространенных поломок оборудования.
Водогрейная колонка закрепляется на стену, выполненную из негорючих материалов
Если колонка не зажигается?
Причин может быть несколько. Первая – не горит запальник. Возможно, засорился жиклер или узел сломался. Если прибор оборудован электронным поджигом, возможно, что необходимо заменить батарейку.
Еще одна причина – отсутствие тяги. Проверить ее можно следующим образом: поднести горящую спичку к вентрешетке. Если тяги нет, необходимо устранить засор в шахте вентиляции.
Колонка не зажжется при изношенной водяной мембране. Деталь деформируется и требует регулярной замены. Если прибор включается только при максимальном напоре воды, возможно, пора менять мембрану.
Засорение фильтра водоприемного устройства – еще одна возможная проблема. Если это произошло, деталь будет пропускать меньшее количество воды, недостаточный напор не даст колонке зажечься.
Если водогрейная колонка гаснет в процессе работы?
Если отключения постоянны и происходят через непродолжительный промежуток времени – проблема в температурном датчике, отключающем устройство при перегреве.
Он может иметь повышенную чувствительность, что можно считать заводским браком, или приобретать ее только в зимний или летний сезон. В любом случае устройство лучше заменить. При хаотичных отключениях причина, скорее всего, кроется в износе изоляции этого же датчика.
Почему колонка работает с хлопками?
Это может случиться из-за того, что напор газа слишком слаб, внутрь горелки попадает воздух, что провоцирует микровзрывы газовой смеси. При чересчур сильном давлении в газовой трубе при розжиге в горелку попадает слишком много газа. Его возгорание сопровождается сильным хлопком.
Ремонт газовой колонки должен проводиться только специалистами из газовой службы
Газовая колонка – практичное и достаточно экономичное решение, позволяющее без особых проблем обеспечить дом горячей водой
Важно не только правильно выбрать и установить газовый прибор, но и грамотно оформить это в соответствующих инстанциях. Кроме того, не стоит пытаться проводить работы по ремонту или монтажу колонки самостоятельно, делать это должны только специалисты
Газовое оборудование относится к категории потенциально опасного, не нужно рисковать здоровьем, а то и жизнью всех, кто проживает в доме
Кроме того, не стоит пытаться проводить работы по ремонту или монтажу колонки самостоятельно, делать это должны только специалисты. Газовое оборудование относится к категории потенциально опасного, не нужно рисковать здоровьем, а то и жизнью всех, кто проживает в доме.

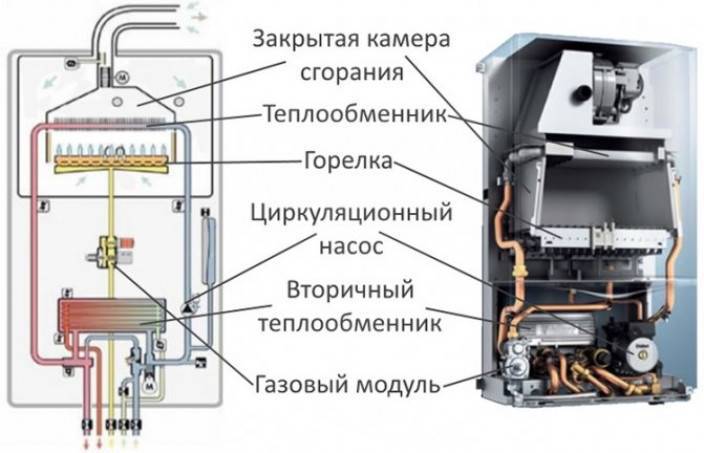

Настенные двухконтурные газовые котлы с закрытой камерой сгорания
Двухконтурные модели с закрытой камерой сгорания, способные использовать уличный воздух для обеспечения процесса работы, являются наиболее безопасными и простыми с точки зрения эксплуатации. В процессе их установки вам не придется заботиться о проблемах правильного метража или работы естественной вытяжки.
Цена на газовый котел двухконтурный настенный с закрытой камерой сгорания частично зависит от ситуации на валютном рынке, так как большинство моделей отопительного оборудования поставляются из-за границы.
Для квартир и небольших домов отлично подходит одноконтурный настенный газовый котел с закрытой камерой сгорания, напольный вариант чаще используют для отопления помещений с большей квадратурой.
Розжиг старой газовой колонки
Устройства с ручным поджигом считаются устаревшими. В аппаратах старого образца предусмотрено постоянное горение фитиля и отключение ручным способом.
Розжиг старой газовой колонки осуществляется при помощи зажжённой спички, либо пьезорозжига.
Хотя конструкционно они мало отличаются от современных колонок, у них имеются определённые особенности, связанные с нагревом:
- Чтобы пламя горело стабильно, помещение с колонкой должно иметь хорошую вентиляцию и регулярный приток воздуха;
- Из-за отсутствия автоматизации, нужно самостоятельно проверять наличие тяги;
- Есть способ проверки на наличие утечки газа у старых колонок: нужно смазать соединения газового вентиля мылом (появление пузырьков означает утечку).
