Установка и монтаж газового конвектора в деревянном доме своими руками: видео

Основные плюсы газовых конвекторов для домов из дерева

Все сложные нюансы, которые требовалось уяснить, перед выбором данного оборудования разобраны, осталось перечислить плюсы газовых конвекторов для деревянных домов:

  • Экономичность – если дом из дерева собран в соответствии с правилами и не имеет усадочных расщелин, то для его отопления потребуется совсем небольшое количество газа;
  • Самый маленький котел позволяет отапливать помещение общей площадью до 350 м3, а это размер огромного дома, но при условии потолков на уровне 2,5 метров;
  • Существуют двухконтурные котлы, которые снабдят ваш дом из дерева не только теплом, но и горячей водой, цена на них несколько выше, однако плюсы на лицо;
  • Для поступления тепла в конвектор можно использовать как автоматический, так и ручной розжиг;
  • При условии выполнения вентиляционных нормативов естественный отток газа производится без труда, и опасность их скопления не наблюдается.

Использование газового котла

Простой способ установки газового отопления – установить обычный газовый котел. Принцип работы заключается в выделении тепла от радиаторов, способные греть помещение, при поступлении туда газа, нагретого центральным котлом и носителем тепла. Наличие поблизости от дачных домов газовых магистралей упрощает установку газовых баллонов. Газ лучше будет завести в котельную с хорошей вентиляцией, для безопасности, чем в деревянное помещение.

В большинстве случаев, хозяева относятся с предпочтением к конвекционным котлам. Конденсационные котлы экономичные, обратные трубопроводы имеют низкую температуру, возможно слабое отопление помещения. Однотрубную систему можно считать наиболее оптимальной. Котлы электрического типа используют в качестве топлива газ, являющиеся экономичными. Нет необходимости использования пилотную горелку, а это в свою очередь обеспечивает безопасность. Если часто происходят перепады напряжения и выходы их строя источников питания, то необходимо приобрести бесперебойники питания.

Обвязка настенного газового котла

Крепление газового конвектора на стену

Установка конвектора должна производиться в месте наибольших теплопотерь помещения, в идеале под окном. Но тут возникает один немаловажный нюанс: рядом с прибором не должно быть легковоспламеняющихся предметов и конструкций. Его категорически нельзя завешивать шторами, занавесями и т. п., так как при работе корпус прибора значительно нагревается.

В комплекте к конвектору некоторые производители прилагают монтажную схему (шаблон), на которой изображены места крепления прибора к стене и место для выхода коаксиального дымохода

При выборе места крепления важно предусмотреть, чтобы расстояние по наружной стене между коаксиальным дымоходом и уровнем земли было не менее 0,5 м, а от ближайшего окна – не менее 0,25 м. Также необходимо учесть возможность образования снежного заноса, который может заблокировать отвод продуктов сгорания

Внутри помещения аппарат должен быть установлен таким образом, чтобы расстояние между наиболее низко расположенной частью конвектора (обычно задняя стенка) и полом было минимум 0,10 м; для наиболее качественной конвекции это расстояние должно составлять 0,20-0,25 м. Расстояние между прибором и боковой стенкой должно быть не менее 0,18 м. Расстояние от верхней части корпуса до подоконника, если конвектор смонтирован под окном, – минимум 0,10 м (рис. 1).

Рис. 1. Размещение газового конвектора

Процесс монтажа газового конвектора в доме из дерева

Нет ничего проще, чем закрепить конвертор к деревянной стене, для этого вам потребуются:

  • Саморезы;
  • Крестовая отвертка;
  • Крепления (идут в комплекте к конвертору);
  • Строительный уровень;
  • Карандаш.

Для начала следует проверить, на каком расстоянии друг от друга находятся петли, за которые вешается газовый конвектор. Чаще всего они достаточно широкие, что позволяет уже на креплениях двигать его влево и право, на расстояние около 5 см.

Замерьте расстояние между центрами посадочных мест, для верхних и нижних петель оно будет одинаково. Перенесите эти размеры на стену, соблюдая нужную вам высоту от пола, чаще всего она колеблется от 10 до 20 см.

В намеченные точки наживите саморезы, и перепроверьте уже с помощью конвектора, совпадают ли расстояния, поднеся его к шляпкам саморезов. Если это так, то можете смело фиксировать крюки к деревянной стене.

Когда крепежи прикручены, положите на них уровень и проверьте наклон относительно горизонта, его можно выровнять, ослабив одно из креплений и слегка приподняв его. Теперь можно вешать газовый конвектор на стену из дерева.

Что такое газовый конвектор

Сразу нужно отметить, что конвектор – это не разновидность котлов, он работает не только по другому принципу (нагревает не теплоноситель, а воздух в определенном помещении), но и имеет несколько другую область применения. Чаще всего газовые нагреватели используют в небольших домиках, где нет необходимости в постоянном нагреве. Они способны обогреть лишь комнату, где установлены.

Из чего состоит конвектор

Конструкция прибора не слишком сложная, она включает в себя:

Схема стандартного газового конвектора с вентилятором для принудительной конвекции.

  • теплообменник, который и нагревает воздух;
  • программатор – устройство для контроля и поддержания температуры в помещении;
  • контрольную панель, на которой находятся различные индикаторы;
  • газовый клапан для контроля подачи газа;
  • вентилятор, подающий воздух на клапан и теплообменник;
  • вентилятор, обеспечивающий принудительную подачу теплого воздуха в помещение.

Газовый конвектор – принцип работы

Как видно из схемы, все довольно просто. Конвектор играет роль газовой горелки, холодный воздух под действием конвекции поступает снизу, нагревается и выходит через отверстие вверху.

Работает устройство довольно просто: принцип работы основан на явлении конвекции – теплый воздух при нагревании поднимается вверх и опускается холодный. Газовые модели могут работать как методом естественной конвекции, так и принудительной. В последнем случае для подачи воздуха используется специальный вентилятор.

Преимущества и недостатки

Качество самого прибора, как и его работы, зависят от цены. Выбрав дешевую модель, вы не сэкономите, так как прибор может прослужить вам меньше года. Ремонт в сложившейся ситуации будет нерентабелен. Поэтому преимущества и недостатки мы рассмотрим исходя только из качественных устройств. Итак, плюсы:

  • экономичность и быстрый нагрев помещения;
  • простая установка газового конвектора своими руками;
  • нет необходимости делать систему отопления (водяное);
  • невысокая цена;
  • в отличие от электрических аналогов газовые модели не сжигают кислород;
  • полностью автономный режим работы;
  • не привязан к электроэнергии (кроме конвекторов с принудительной циркуляцией);
  • есть возможность подключать нагреватель к газовому баллону.

Но газовые конвекторы не лишены и недостатков:

  • если используется газ из централизованной системы, то обязательно получить разрешение на подключение устройства;
  • необходимо пробивать отверстия в стене наружу там, где будет крепиться нагреватель;
  • немалые габариты;
  • если вы решите установить несколько конвекторов, то газ придется подводить к каждому из них, причем, только снаружи здания.

Выбирайте модели со встроенным вентилятором. Они имеют большую эффективность, чем аналоги без вентилятора.

Виды конвекторов

Устройства можно классифицировать по их мощности, а также по исполнению. Если с мощностью все понятно: выбирайте тот, который способен обогреть помещение, то с типами исполнения дела обстоят немного сложнее.

Бывают два вида нагревателей:

Настенные модели могут очень удачно вписаться в интерьер.

  1. Напольные – приборы устанавливается на пол, не требуют специальных навыков и умений в монтаже. Такой конвектор может обогреть довольно большое помещение (даже промышленное), но имеет большой вес и требует особое основание.
  2. Настенные – более компактные модели, которые хорошо вписываются в интерьер дома. Зачастую устройства монтируются под окном, чтобы создавать тепловую завесу от проходящего через стекло холодного воздуха. Конвекторы этого типа имеют небольшую мощность, поэтому подойдут лишь для обогрева помещений в домах до 100 квадратов.

Существует еще один подтип нагревателей – встроенные. Они могут устанавливаться в пол или стену, не только не портят интерьер, но и украшают его. По параметрам такие модели не отличаются от настенных. Но устанавливать их сложнее, так как необходимо подготавливать нишу под прибор заранее.

При выборе конвектора также стоит обратить внимание на материал теплообменника. Последний может быть выполнен как из стали, так из чугуна или меди

Сейчас более распространены модели со стальным теплообменником, однако чугунные имеют больший КПД из-за свойств сплава, а также способны прослужить дольше. Единственным их недостатком является большой вес. Медные аналоги эффективные и долговечные, но дорогие.

Все рассматриваемые конвекторы относятся к закрытым. Открытые также существуют, но они берут воздух, необходимый для сгорания газа, из помещения, а отходы попадают в общую вентиляцию. Из-за таких свойств устанавливать нагреватели открытого типа в жилых помещениях крайне не рекомендуется.

Как правильно выбрать место для монтажа?

В зависимости от конструкции, требования к монтажу навесных газовых котлов несколько отличаются. Если устанавливается отопительный прибор с закрытой камерой сгорания, то его можно размещать практически в любом помещении дома. Для газовых котлов с открытой камерой сгорания требования более жесткие и для них следует предусмотреть правильно оборудованную котельную. Общие требования, предъявляемые нормативными документами (СП 42-101-2003, СНиП 42-01, СНиП 31-02-2001, МДС 41.2-2000) и контролируемые газовыми службами следующие:


Фото 2: Оборудованная котельная для настенного газового котла

При установке бытовых навесных газовых теплогенераторов мощностью до 60 кВт, объем помещения в котором производится монтаж должен быть не менее 15 м³. Навесные котлы с открытой камерой сгорания требуется размещать в отдельном помещении на любом этаже здания. Турбированные отопители, мощностью до 35 кВт допускается устанавливать на кухне.
Помещение, в котором планируется установка должно иметь высоту потолков не менее 2,5 м

Если будет использоваться модель с открытой камерой сгорания, требуется обустроить его дымоходом для газового котла из нержавеющей стали или другого подходящего материала.
Котельная или кухня, где произведен монтаж навесного котла, должна иметь окно, площадью не менее 0,03 м² на каждый кубический метр помещения.
При установке настенных газовых котлов с открытой камерой сгорания, важно обеспечить должную вентиляцию. Вытяжка должна производить трехкратный воздухообмен в помещении в течении часа, а приточная вентиляция восполнять объем потребляемый вытяжкой плюс подавать воздух необходимый для нормальной работы горелки.
Внешний газопровод подводится непосредственно в помещение где установлен котел

Участок трубы проходящей внутри помещения должен соответствовать требованиям которые предъявляются СНиП 2.04.08 к газовым магистралям низкого давления.
Необходимо предусмотреть точку подключения к электросети с заземлением и искусственное освещение. Температура в котельной должна быть в диапазоне от +5 до +35 °C при влажности воздуха не более 80%.


Фото 3: Установка настенного котла на кухне загородного дома

Для более детального ознакомления, следует обратиться непосредственно к нормативным документам приведенным выше. Они подробно регламентируют монтаж навесных газовых котлов и в них вы сможете найти ответы на все вопросы, возникающие при проектировании.

Монтаж газовой плиты и конвекторов

Устанавливать конвектор запрещается на расстоянии менее 4 метров от открытых источников огня, в том числе газовой плиты. Шланг, подходящий к конвектору должен иметь диэлектрическую вставку, это позволит предотвратить пожар в случае замыкания проводки в доме из дерева.

Немаловажным фактором является заземление розеток находящихся вблизи от газовой плиты и конвекторов, хотя в доме из дерева они должны быть заземлены априори.

Существуют три типа шлангов подводка, которыми разрешена до газовой плиты в деревянном доме, а именно:

  • Резинотканевый – его плюс в том, что он не проводит электрический ток, но он в большей степени подвержен механическим повреждениям по сравнению с аналогами;
  • Металлический рукав – при его использовании обязательно вставляется диэлектрическая вставка от газовой плиты к магистрали, а в остальном он имеет лучшие показатели среди аналогов. К тому же он рекомендован последними утвержденными нормативами. Единственным его минусом является цена, она кусается;
  • Резиновый с оплеткой металлом – он способнее выдерживать серьезные удары, а так же благодаря резиновому сердечнику не проводит ток.

При покупке металлического рукава следует обратить внимание на его покрытие, некоторые производители, ориентированные на иные рынки, с другими нормативами используют желтую изоляцию, которая не выполняет своих основных функций. Всегда требуйте сопроводительные документы при покупке, и храните их в надежном месте

Как работает конвектор на газе

Принцип работы конвекторов

  1. Внутри конвектора находится теплообменник, подключенный к конвекционным каналам.
  2. Теплообменник разогревается при сжигании газа.
  3. Воздух проходит через нагревательный элемент и нагревается.
  4. Нагретые потоки воздуха поступают в помещение.

Преимущества газовых конвекторов

  • Меньший расход газа – воздух в помещении нагревается напрямую, а не благодаря теплоносителю, что увеличивает КПД оборудования и снижает затраты на отопление.
  • Отсутствие необходимости в теплоносителе . Обогрев помещения осуществляется с помощью нагрева воздуха. Конвекторы можно устанавливать в неотапливаемых помещениях, запуская только в случае необходимости, не опасаясь размерзания системы отопления. По этой причине установка газового конвектора для дачи является оптимальным вариантом.
  • Универсальность – обогреватель подключается к центральному газовому трубопроводу или баллонам. Для работы конвектора требуется подключение к трубе отвода продуктов горения.Подсоединение к сети электроснабжения необходимо только моделям конвекторов с вентилятором. Вентилятор ускоряет циркуляцию воздуха и в несколько раз увеличивает скорость нагрева помещения.

Чтобы установить газовый отопительный конвектор в квартире, требуется получение разрешения от газовой службы и изготовление проекта отопления, такого же, как и для водогрейного котла.

Виды тепловых носителей

Для передачи тепла от генератора к обогреваемому помещению чаще всего используется вода, которая была нагрета до определенной температуры и циркулирует по трубопроводу.

На сегодняшний день — это наиболее доступное и простое решение. Правильно рассчитав количество радиаторов и мощность котла, можно организовать высокопроизводительную систему, не нуждающуюся в каком-либо особом уходе.

Помимо водяного отопления, в частном доме из дерева применяется:

  • воздушное;
  • печное;
  • электрическое.

Также нередко используется комбинированный вариант. Грамотно спроектированная схема предоставляет возможность, не тратя большого количества денег, соорудить систему, которая будет полностью прогревать дом за считаные часы.


В случае использования воды в качестве переносчика тепла сперва ее необходимо отфильтровать. Это позволит значительно увеличить срок службы отопительного оборудования

Подводка газа к конвектору

Перекройте газовый вентиль, находящийся перед счетчиком.

Этот процесс требует особого внимания, в любом помещении, и тем более, когда речь идет о деревянном доме. Тут главное проверить все ли элементы газоснабжения соответствуют описанию сопроводительной документации.

На конвектор прикручиваются шаровые краны с желтой маркировкой рукояти. До момента пуска они должны находиться в закрытом состоянии. К газовому баллону или магистрали необходимо прикрутить шланг или рукав, обязательно проверьте наличие паранитовой прокладки в накидной гайке шланга.

Следующим шагом идет соединение другого конца шланга с краном, установленным на газовом конвекторе. Тут следует тоже проверить, есть ли прокладка. После нужно обжать при помощи накидных ключей все соединения.

Рассчитывайте силу, важно не передавить прокладки, иначе газ будет проходить сквозь поврежденные части системы. Теперь можно открывать газ и краны на конвекторе

При помощи помазка для бритья нанесите раствор пены на все соединения. Убедившись в отсутствии утечек можно переходить к первому пуску

Теперь можно открывать газ и краны на конвекторе. При помощи помазка для бритья нанесите раствор пены на все соединения. Убедившись в отсутствии утечек можно переходить к первому пуску.

Первый пуск в доме из дерева производится с открытыми на проветривание окнами.

Как разместить газовый котел на стене?

Правильно выбрав и подготовив помещение для установки, необходимо определиться с положением навесного газового котла на стене и соответствующим образом подготовить поверхность для монтажа:


Фото 4: Правильное размещение газового котла на стене

  1. Монтаж рекомендуется производить на прочную стену, способную выдержать вес устройства. Если стена выполнена из горючего материала (например, деревянный дом), то между котлом и стеной должна быть расположена прокладка из негорючего материала выступающая по периметру прибора на расстояние 200 мм. Обычно в качестве используется слой асбестокартона, а поверх него крепится лист оцинкованной стали.
  2. Навесной котел рекомендуется устанавливать на высоте 90-120 см от пола и на расстоянии не менее 10 см от соседних стен. Это пространство необходимо для удобной обвязки и сервисного обслуживания котла.
  3. Розетка для подключения к электросети должна располагаться рядом с настенным котлом и не в коем случае не под ним. Это позволит избежать короткого замыкания в случае протечки. Неподалеку следует предусмотреть место для установки безперебойника (ИБП) для газового котла.

Требования к расположению газовых котлов на стене и расстояния до различных элементов строения у многих моделей отличаются. Мы привели наиболее типичные значения, но все же перед тем как выполнять монтаж, необходимо уточнить их в паспорте на конкретное устройство.

Как выбрать правильно место для установки?

В зависимости от конструкции, требования к процессу установки настенных газовых котлов немного отличаются. Если ставится устройство для обогрева помещения с закрытой топкой, то можно его разместить почти что в каждом помещении дома. Для газовых водогреев с открытой топкой требования более жёсткие и для них необходимо учесть правильно оснащенную теплогенерирующую установку. Общие требования, которые предъявляют нормами (СП 42-101-2003, СНиП 42-01, СНиП 31-02-2001, МДС 41.2-2000) и контролируемые газовыми службами такие:

Фото 2: Оснащенная котельная установка для навесного газового котла

  1. Во время установки бытовых подвесных газовых теплогенераторов мощностью до 60 кВт, объем помещения в котором выполняется монтаж обязан быть не меньше 15 м?. Настенные котлы с открытой топкой требуется разместить в индивидуальном помещении на любом этаже строения. Бездымоходные отопители, мощностью до 35 кВт разрешается ставить в кухонной комнате.
  2. Помещение, в котором предполагается установка должно иметь потолочную высоту не меньше 2,5 м. Если будет применяться модель с открытой топкой, требуется оборудовать его дымоотводом для котла на газе из нержавейки или иного оптимального материала.
  3. Котельная установка или кухня, где выполнен монтаж настенного котла, обязана иметь окно, площадью не меньше 0,03 м? на каждый метр кубический помещения.
  4. Во время установки навесных газовых котлов с открытой топкой, главное обеспечить должную вентиляцию. Вытяжная труба должна делать трехкратный обмен воздуха в помещении в течении часа, а приточная система вентиляции пополнять объем потребляемый вытяжкой плюс подавать воздух нужный для правильной работы горелки.
  5. Наружный газопровод подводится конкретно в пространство помещения где поставлен котел. Трубный участок проходящей в середине помещения должен подходить требованиям которые предъявляют СНиП 2.04.08 к газовым магистралям малого давления.
  6. Нужно предусматривать точку подсоединения к электрической сети с заземлением и освещение искусственное. Температура в котельной установке должна быть в диапазоне от +5 до +35 °C при воздушной влажности не больше 80%.

Фото 3: Установка котла настенного типа в кухонной комнате дома за городом

Для более подробного ознакомления, необходимо обратиться конкретно к нормативным документам вышеприведенным. Они детально регламентируют монтаж настенных газовых котлов и в них вы найдете ответы на все вопросы, появляющиеся во время проектирования.

Вернуться к началу

Выбор отопительной системы

Чтобы определить, какой газовый котёл лучше парапетный или дымоходный, нужно разобраться в устройстве и принципе работы техники. При выборе оборудования нужно учитывать размер помещения, качество вентиляции, перебои в подаче электричества.

Газовый котёл с дымоходом – надёжная, недорогая и эффективная техника, нагревающая воду в отопительной системе. Для удаления отработанных газов из устройства с открытой камерой сгорания используется дымоход. Разница температуры позволяет выводить отработанный газ через трубу на улицу. На котлы с закрытой камерой сгорания устанавливается короткая и широкая отводящая труба. Подходит оборудование с дымоходом для частных домов с хорошей системой вентиляции.

Парапетные котлы более универсальны, поскольку оснащены закрытой камерой сгорания и не требуют монтажа трубы, отводящей отработанные газы. Эта техника может устанавливаться как в домах, так и в городских квартирах с плохой системой вентиляции. На устройство монтируется всего две трубы, обеспечивающие подачу чистого воздуха и вывод отработанного газа. Если выбрать модель с подходящими характеристиками, можно отапливать всю площадь квартиры всего одним котлом.

Внимание: Парапетный газовый котёл – это альтернатива настенного устройства. Устанавливающийся на пол агрегат также должен крепиться к стене, при помощи специальных кронштейнов

Установка газового конвектора

Произвести установку конвектора газового типа очень просто своими силами

Но прежде чем переходить к процессу монтажа, важно выбрать подходящую модель аппарата. В продаже есть как отечественные недорогие варианты, так и зарубежные, стоимость которых более высокая. Самое главное, чтобы изделие было качественным и надежным

Самое главное, чтобы изделие было качественным и надежным.

Конвектор Alpine air

Из импортных аппаратов можно назвать конвектор газовый Alpine air от турецкого производителя. Это высококачественная серия приборов с чугунным теплообменником. Внешний вид агрегата достаточно привлекательный. Мощность обогрева колеблется в пределах 2,5-9 кВт. Есть изделия, оснащенные вентилятором.

Конвектор Аког

Стоит отметить и украинский газовый конвектор Аког для обогрева. Производитель выпускает пять моделей мощностью от 2,3 до 5 кВт. Срок службы достаточно большой и составляет 15 лет. Все модели оснащены итальянской автоматикой безопасности, микрофакельным запальником.

Когда газовое оборудование куплено, надо определиться с местом его расположения. Оно должно подходить под размеры устройства. Размещать конвекторы разрешено только под окном. Для монтажа надо подготовить такие инструменты: электродрель, резак для труб, монтажную пену, силикон, гаечный ключ, металлопластиковую трубу, набор отверток, газовый кран, пластиковые дюбели и саморезы.

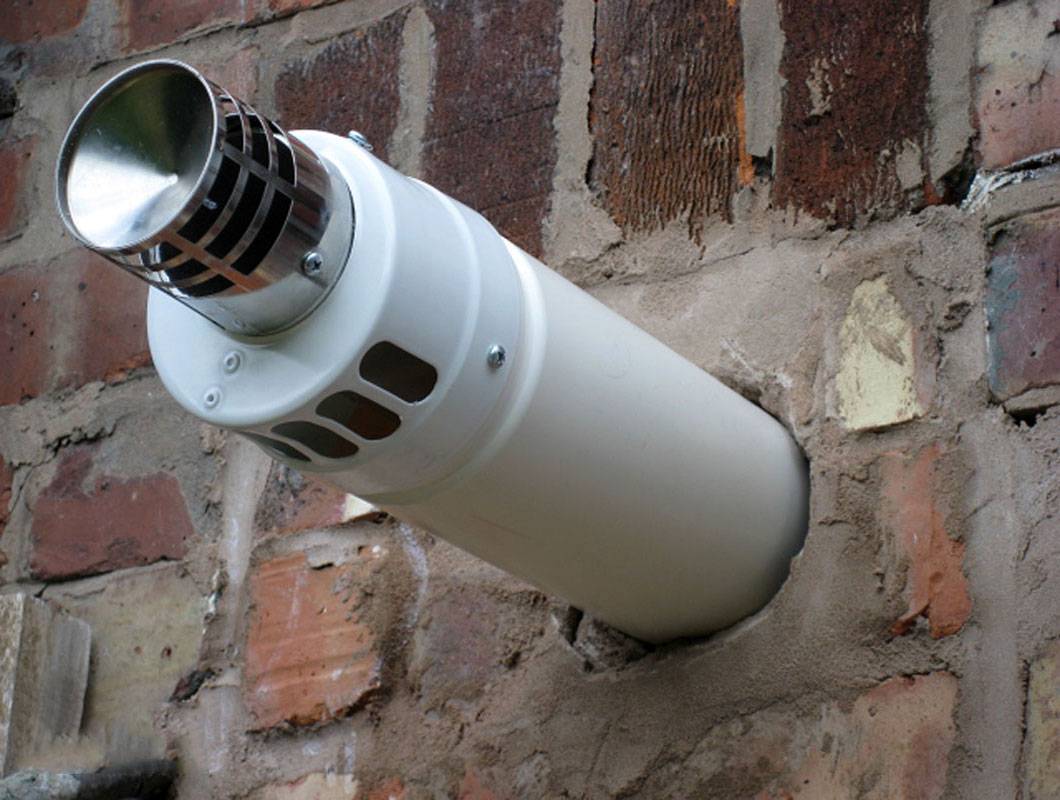

Когда место выбрано, делают разметку вывода коаксиальной трубы. При помощи перфоратора прорезается отверстие с круглой коронкой. Необходимо, чтобы в сторону улицы был небольшой наклон. Это позволит избежать проблем в дождливую погоду.

Размеры выноса трубы делаются с учетом характеристик модели. Прибор к стене крепится четырьмя дюбелями. Могут подойти и шпильки. Все зависит от веса. Между трубой и стеной образуется зазор. Его надо заполнить специальной монтажной пеной. Газ подводится либо гибким газовым шлангом, либо жестким трубопроводом

Важно проверить герметичность подсоединения. Вентилятор и автоматика работают от электросети, которую надо подвести индивидуально. Но можно подключить и

Но можно подключить и .

Несмотря на то, что на конвекторы отопления газовые отзывы всех пользователей сходятся на таком преимуществе данных агрегатов как простота установки, желательно доверять монтаж специалистам с лицензией на проведение подобных работ. Особенно это касается подключения к газопроводу. Ведь от качественной установки во многом зависит безопасность и долговечность работы оборудования.

Но о том, что такое газовый конвектор, потребители знают мало.

Газовый тепловой конвектор представляет собой аппарат, который способен генерировать тепло за счет сгорания газа. Конструкция агрегата довольно проста.

  1. Горелка. К ней подсоединен запальник.
  2. Теплообменник, задача которого отдавать тепло проходящему через него воздуху. Для нагрева большего количества воздуха, теплообменник делают ребристым (для увеличения площади).
  3. Система для отвода продуктов горения.
  4. Система автоматики, установлена в целях безопасности и отключает агрегат при возникновении проблем в работе.
  5. Термостат, обеспечивает поддержание в помещении заданной температуры.
  6. Корпус служит для защиты устройства и изготовлен из металла, покрытого термостойкой краской.

На рисунке ниже показано устройство газового конвектора.

Принцип работы аппарата заключается в том, что газ, при сгорании в камере, нагревает теплообменник. Поток воздуха, проходя через нижние отверстия агрегата, движется через теплообменник, забирает тепло и выходит нагретым в помещение через верхние отверстия. Тем временем, из камеры продукты горения газа выводятся наружу с помощью двустенного патрубка (коаксиального). Через него же с улицы в аппарат поступает свежий воздух для поддержания процесса горения.

Принцип работы конвектора

Что это такое

В сущности, перед нами простейший отопительный прибор, состоящий из газовой горелки и теплообменника в красивом корпусе. Газом отапливались и освещали помещения еще в 19-м веке, и уже тогда этот способ отопления считался дешевым, практичным и удобным.

Газовый конвектор обладает несколькими приятными новшествами, которые, собственно, и делают его из раритетов современным отопительным прибором:

  • Интенсивность подачи газа регулируется автоматически, что позволяет расходовать его экономнее. Простейший термостат отключает горелку (или переводит ее в режим поддержания пламени) при достижении нужной температуры. Как только она опустится на 3 градуса — огонь снова загорается.
  • Пламя нагревает не непосредственно воздух в комнате, а теплообменник, который обеспечивает конвекцию воздуха в комнате.
  • Воздух для поддержания горения у большинства современных газовых конвекторов берется с улицы. Туда же отводятся продукты сгорания. Причем используется не вентиляция, а коаксиальный (труба в трубе) воздухоотвод, который можно вывести через любое отверстие.

Так работает газовый конвектор.

Есть несколько признаков, по которым разделяются конвекторы:

  • Выше описаны газовые конвекторы закрытого типа, но существуют и так называемые конвектора открытого типа. Они берут воздух из помещения и отводят продукты сгорания в общую вентиляцию. Спросом пользуются исключительно в силу еще большей простоты монтажа: для обогрева достаточно просто подключить конвектор к источнику газа.
  • Теплообменник может быть стальным и чугунным. При прочих равных условиях чугунные несколько долговечнее.
  • Энергонезависимые газовые отопительные конвекторы разжигаются пьезоэлектрическим элементом вручную и в дальнейшем поддерживают горение непрерывно, регулируя лишь его интенсивность.

В ждущем режиме непрерывно горит маленький огонек; при остывании воздуха ниже порогового значения он превращается в более мощный факел.

Однако существуют и энергозависимые конвекторы, в которых огонь в периоды ожидания гаснет полностью и разжигается заново искрой между электродами, для появления которой нужно внешнее питание. Они, с одной стороны, не работают без электричества; с другой — экономят до 25% газа.

Энергозависимый конвектор не нуждается в постоянном пламени пилотной горелки, что дает ощутимую экономию.

Принцип действия газовых котлов

Как бы то ни было, а большей популярностью при установке отопительной системы пользуются именно газовые котлы. Оно и правильно, ведь, как мы уже говорили, отапливать баллонами с газом очень невыгодно, а для работы конвекторов требуются именно баллоны. Так вот, принцип работы котлов практически такой же, как и у других устройств, предназначенных для отопления. Тепловая энергия, выделяемая при горении газа, подогревает теплоноситель. Последний, собственно, и есть источник тепла, который при помощи системы трубопровода попадает в самые отдаленные участки частного дома. Итак, газовые котлы состоят из следующих элементов:

  1. Топка, в которой сжигается газ.
  2. Патрубки, необходимые для подключения к системе.
  3. Горелка, благодаря которой горит газ.
  4. Трубопровод, поднимающий горючие газы.
  5. Дымоход, отводящий продукты горения топлива наружу.

Далее следует перемещение теплоносителя. Для этого имеется еще один трубопровод, к которому подключаются радиаторы

Это еще одна важная деталь отопления, которой нужно уделить должное внимание, ведь они могут иметь самые разные формы и быть изготовленными из самых разных материалов

Помимо этого, газовое отопление в частном доме состоит еще из целого ряда устройств, необходимых для регулировки процесса. Это, к примеру, расширительные баки для скапливания лишней жидкости, насос для циркуляции, регулятор температуры, воздухоотвод и различные клапаны.

Установка и монтаж своими руками

Отопительная система – это, пожалуй, важнейший элемент дома

Следовательно, при ее устройстве необходимо уделять большое внимание каждому этапу. В особенности, если все работы будут производиться собственноручно. А теперь – поэтапная технология создания такой отопительной системы

А теперь – поэтапная технология создания такой отопительной системы.

Этап 1. Составляем проект системы, в который будут входить чертежи и рабочий проект

Крайне важно здесь рассчитать необходимую мощность газового котла, всех радиаторов и циркуляционного насоса

Этап 2. Рассчитываем предварительную смету.

Этап 3. Покупаем все необходимые материалы, детали и инструменты.

Этап 4. Монтируем отопительную систему.

Этап 5. Заполняем ее теплоносителем.

Этап 6. Производим пробный запуск системы.

Этап 7. Собственно, работа отопительной системы.

Видео

https://youtube.com/watch?v=apDoB4KZNWs

Ежели вы намерились сделать монтаж отопительной системы своими руками, как мы здесь разобрали, то вы должны согласиться с тем моментом, что она по сути своей не представляет из себя ничего сложного. Все, что вам потребуется – это несколько необходимых инструментов, а также умения в обращении с ними. Разумеется, это дело деликатное, поэтому, конечно же, им должны заниматься профессионалы, осведомленные обо всех нюансах вопроса.

Но если ваше решение твердо и непоколебимо, то это отличная возможность сэкономить.

Важно! Самостоятельная установка отопительной системы – отличная возможность сэкономить, ведь стоимость оборудования и материалов такая же, как стоимость работ по их установке

И последнее, что следует знать при работе с отопительной системой. Все, что связано с газом, должны делать исключительно сотрудники газовых служб. В этом, прежде всего, заинтересованы мы сами, так как это в целях нашей же безопасности.

Выводы и полезное видео по теме

Что делать при утечке газа в квартире:

Таким образом, на вопрос — можно ли поставить газовый котел и сопутствующее оборудование в квартире, можно ответить положительно. Но для этого нужно иметь подходящие технические условия, необходимую документацию, запастись терпением и пройти все эти этапы.

Многие квартиры в России обладают автономным отоплением, следовательно и у вас есть шанс получить такую возможность.

А вы газифицировали свою квартиру? Может быть планируете или выступаете категорически против таких действий в пределах МКД? Напишите свое мнение в комментариях, а также задавайте интересующие вас вопросы.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
