Установка габионов в воду. Варианты использования габионов и принципы монтажа
Габионы – конструкции из металлического сетчатого каркаса, заполненного различными материалами. Если в прежние времена они широко использовались военными людьми для защиты от врагов, то сейчас конструкции имеют другое предназначение. С помощью габионов укрепляют берега водоемов, склоны насыпей и холмов
Немаловажное значение имеет их эстетическая привлекательность
Плюсы и минусы габионов
Применение сетчатых конструкций обусловлено наличием у них множества преимуществ. Среди них:
- Гибкость каркаса позволяет повторять изгибы ландшафта.
- Отсутствие необходимости в монтаже дренажной системы, т.к. ряды камней не удерживают воду.
- Прочность конструкции со временем увеличивается из-за разрастающихся корней травянистых растений.
- Долгий срок эксплуатации при условии использования качественного материала.
- Не требуется реставрация, если работы по установке габионов были проведены правильно.
- Стоит дешевле некоторых других вариантов обустройства (например, железобетонных плит). Кроме того, для установки габионов не нужно тратиться на специальную технику, машины.
Однако постройки из сетки с наполнителем имеют два существенных недостатка. Из-за этого применение габионов подходит не каждому.
Во-первых, стандартная форма конструкций – прямоугольная. Изготовление скругленных изделий потребует большего вложения денежных ресурсов.
Во-вторых, габионы – громоздкие постройки. Поэтому их установка на небольших участках зачастую смотрится неудачно.
Разновидности конструкций
Существует три базовых типа габионов:
- Коробчатый
- Матрасный
- Цилиндрический
Принадлежность к тому или иному виду определяет форма конструкции и ее функциональное назначение. Габионы могут нести как эстетическую, так и полезную нагрузку — либо совмещать оба варианта. Последнему требованию более всего отвечает коробчатый тип.
Коробчатые габионы
Данная разновидность представляет собой параллелепипед, который изготавливается из стальной проволоки двойного кручения. Ячейки выполняются в форме шестигранника. Проволока обеспечивает повышенную надежность и прочность конструкции за счет равномерного распределения давления на площадь сетки. Кроме того, двойное кручение предотвращает дальнейшее расползание сетки в случае, если она порвалась.
Стандартные размеры короба имеют длину от полутора до 4 метров, высоту от половины метра до метра, ширину в 1 метр. Сетчатые ящики длиной более 2 метров оснащаются мембранами, расположенными на расстоянии метра от первой стенки и друг от друга. Это усиливает устойчивость фасада к давлению на него наполнителя.
Короба изготавливаются также сварным методом. В таком случае ячейки имеют квадратную форму, а места соприкосновение прутьев соединены сваркой.
Применяются коробчатые габионы в качестве подпорных стенок, для укрепления берегов, оформления клумб или постройки заборов. Также они могут исполнять роль фундамента, если не планируется тяжелой нагрузки на них.
Инструкция по сборке:
Матрасные габионы

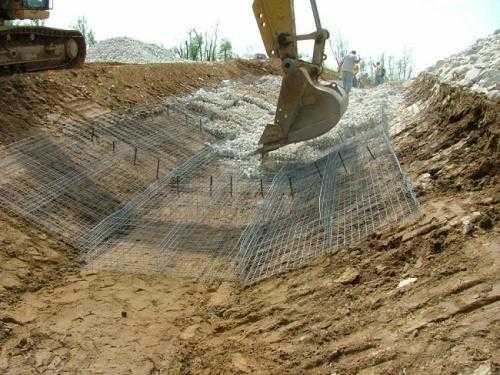

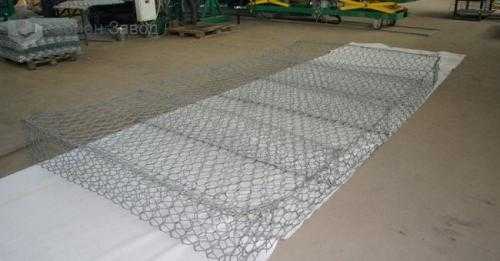

В отличие от предыдущего типа, матрасные (матрасно-тюфячные) конструкции имеют большую ширину — 2 метра, длину от 3 до 6 метров и меньшую высоту – от 17 до 30 см. Внутри конструкций также устанавливаются перегородки-диафрагмы.
Малая высота сеток позволяет повторять все изгибы ландшафта. В связи с этим они подходят для оформления склонов, укрепления береговой линии, могут быть выстелены на дне каналов или склонах оврагов.
Кроме того, их можно использовать в качестве фундамента для коробчатых габионов. Это позволит равномерно распределить нагрузку, повысит устойчивость строения. С их помощью также террасируют участки .
По сравнению с коробчатым видом, матрасный устанавливается более легко, а также требует меньшего количества наполнителя.
Цилиндрические габионы
Другое название изделий – габионы-мешки. Они имеют цилиндрическую форму с защипнутыми по бокам остатками проволоки. Такой вид придает им схожесть с конфетой в обертке.
Данные конструкции изготавливают длиной от 2 до 4 метров с диаметром от 65 до 95 см. В них отсутствуют усиливающие мембраны, стягивающие стенки. За счет этого цилиндрические габионы обладают относительной пластичностью. Поэтому есть возможность укладывать их на не слишком ровную поверхность. В ландшафтном дизайне их применяют для укрепления прибрежной линии водоемов, укладывают на дно прудов, создают подпорных стенок на участках со сложным рельефом.
Как делать небольшой габион из сетки для дачи: пошаговая инструкция
Порядок работы:
- Место строительства очищается и выравнивается: снимается дёрн, выкапываются сорняки.

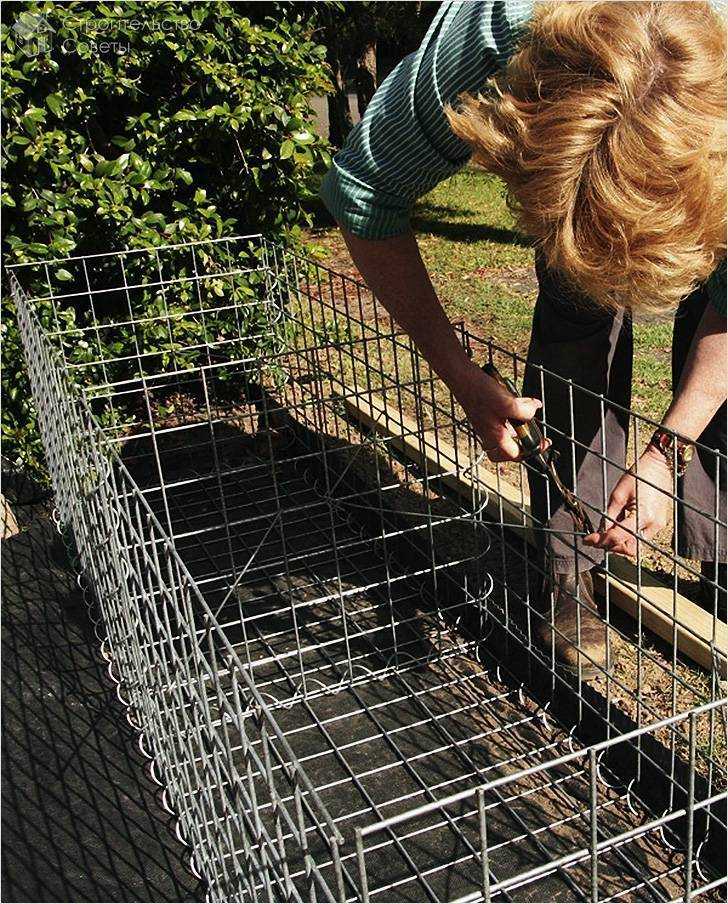

- Из сеток на выбранном месте устанавливаются стенки габиона, с расстоянием между ними 10–15 см.

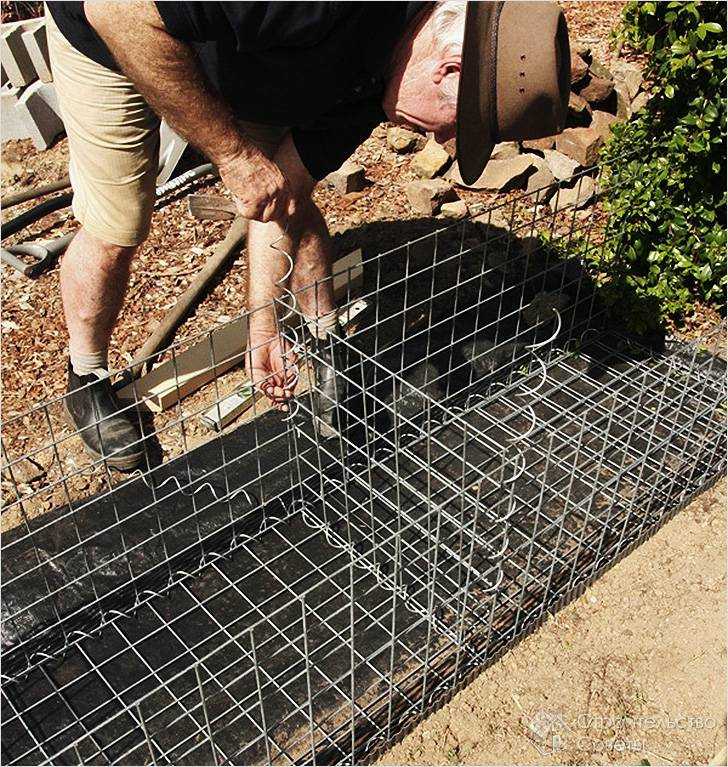

- Первоначально для фиксации сеток между собой используются пластиковые стяжки, чтобы прикинуть, как будет выглядеть габион и исправить недочёты. По окончании работ они обрезаются.
- Если внешний вид конструкции устраивает, дно и секции габиона соединяются проволочными спиралями.

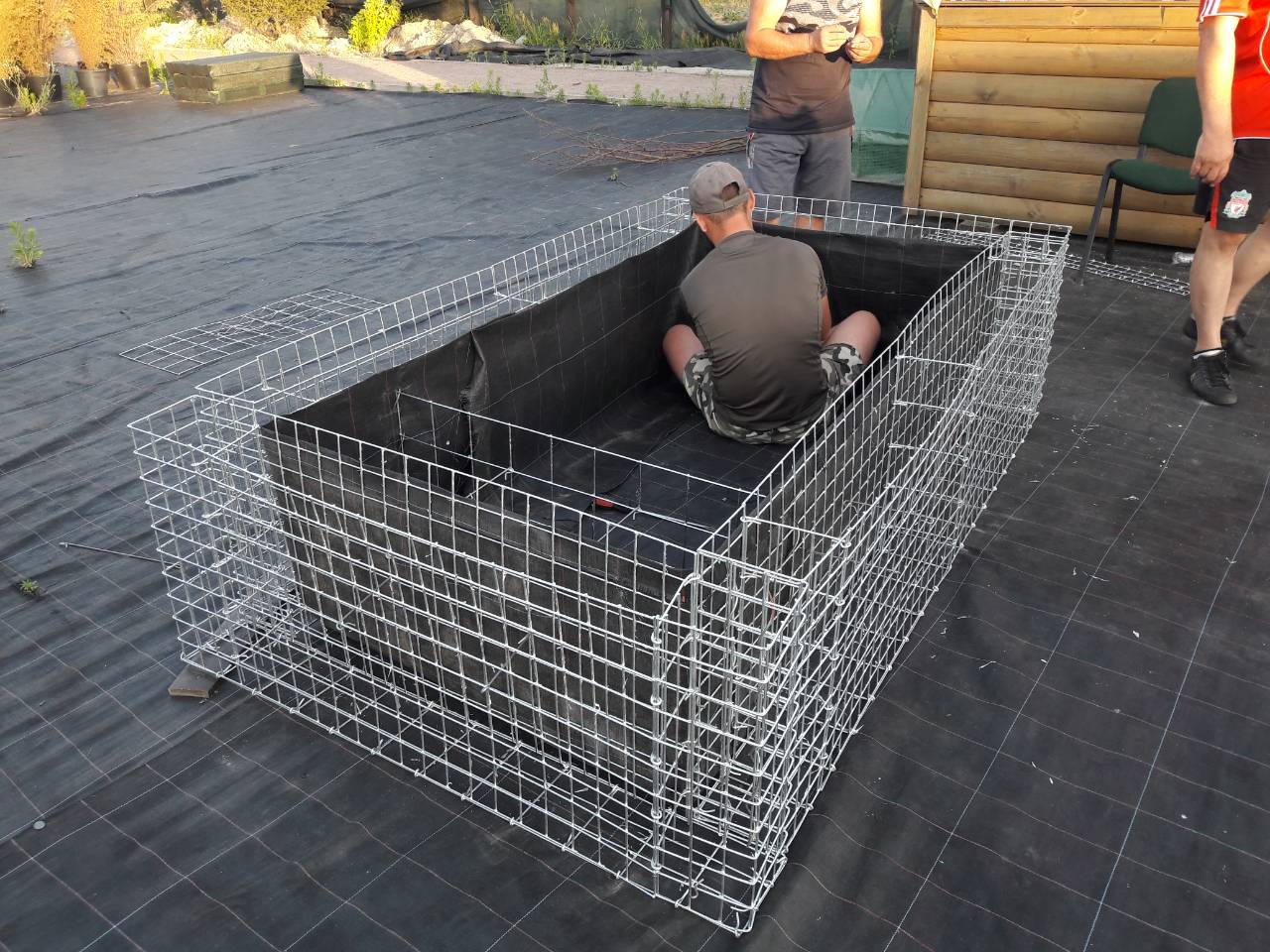

- На дно каркаса укладывается геотекстиль.
- Габион заполняется камнями слоем 7–10 см, затем внутри стенок крепится проволочная перемычка. Такой алгоритм повторяется до верха габиона.
- Спиралями или скобами крепится крышка габиона.

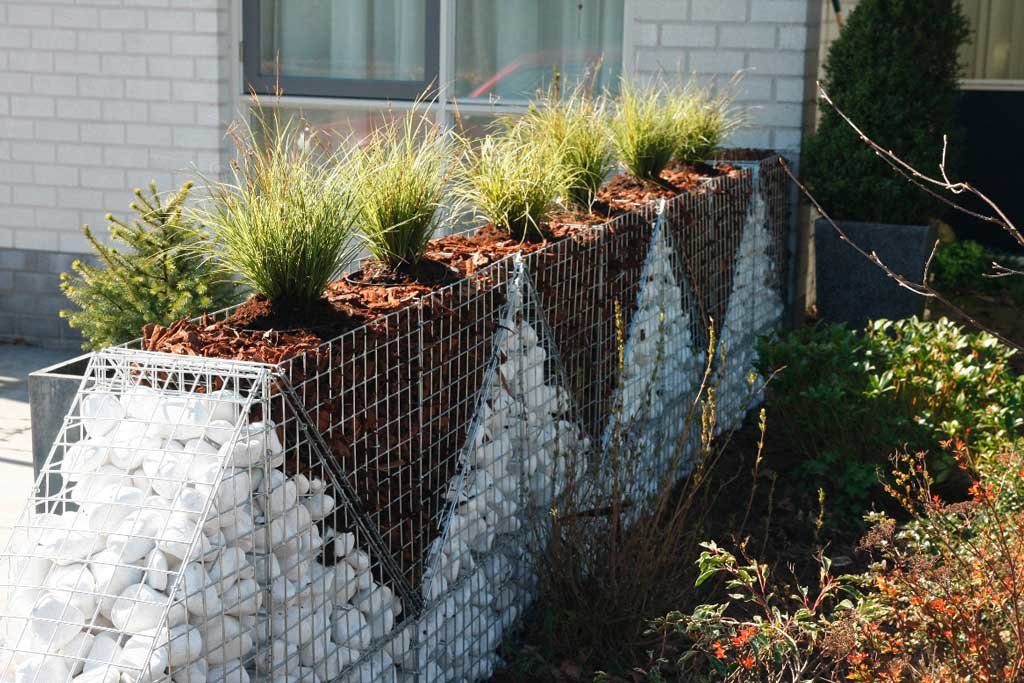

- Стенки и дно клумбы застилаются геотекстилем. Затем засыпается плодородный грунт.
Кроме вечнозелёных растений, в приподнятых габионах хорошо растут пряные травы и лаванда
Как сделать клумбу из габиона — видео
Установка сетчатого забора с камнями
Преимущество ограждений из сетчатых каркасов в том, что они возводятся без заливки бетонного фундамента. Да и укладка камней не предполагает цементного раствора. Бетон понадобится только для установки опорных столбов. После составления чертежа забора, расчёта и покупки материалов приступают к подготовительному этапу.

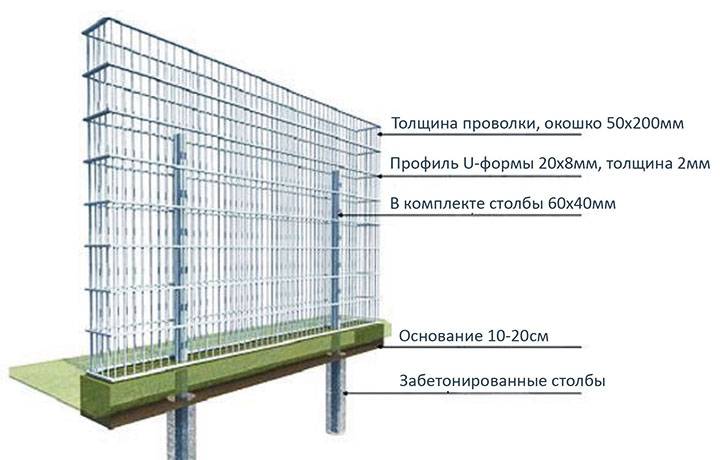

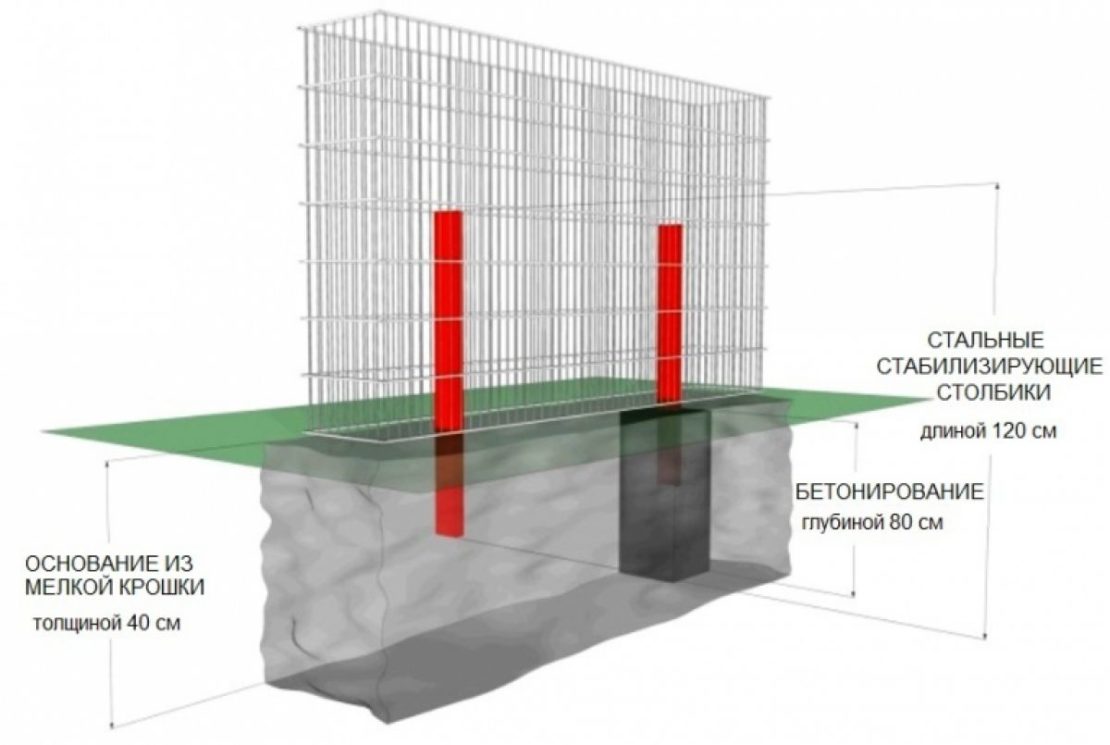

Чертёж забора из габионов нужен, чтобы точно подсчитать самую затратную часть расходов — камни
Разметка и подготовка участка:
- Снимается дёрн и плодородный слой почвы.
- Устанавливаются колышки и натягивается шнур для разметки внешнего периметра забора.
- Выкапывается траншея необходимого размера.
Траншея для габиона глубиной 15–25 см, заполненная песком или гравием, необходима для устойчивости забора
В базовую комплектацию габиона, из которого сложится забор входит:
- боковые и торцевые стенки — по 2 шт.;
- дно и крышка — по 1 шт.;
- стягивающие перемычки — от 2 до 6 шт. в зависимости от конструкции ограждения;
- проволочные спирали для соединения стенок.
Пошаговая инструкция:
- Роются ямы под опоры. Рекомендуемая глубина — 40–50 см.
- В вырытые отверстия устанавливаются столбы и заливаются бетоном.
- После высыхания раствора траншея выстилается геотекстилем с захватом дна и стенок и засыпается песком. Каждый новый слой проливается водой для усадки.
- Монтируется каркас забора, начиная с дна. С опорными столбами секции соединяются при помощи хомутов.
- Торцы проволоки обрабатываются антикоррозийным составом.
- Внутрь стенок забора укладывается наполнитель. Слои камня чередуются с перемычками.
- Устанавливается и закрепляется крышка каркаса при помощи проволочных спиралей.
Минус сплошного забора из габионов — однообразие, поэтому рекомендуется использовать разноцветные камни
Я давно присматривалась к габионным заборам, поскольку на даче хочется отгородиться от дороги. Однако знакомый строитель раскритиковал идею. Если и делать каменный забор, то на цементе и с фундаментом. Профессионал считает, что габионы — скорое, но временное решение. Даже оцинкованная проволока ржавеет от повреждений, которые неизбежно возникают при монтаже и укладке камней. Ржавый забор через несколько лет испортит вид участка.
Кроме того, в Крыму, где мы живём, властями не используются габионы, хотя это и дешевле обыкновенного каменного забора. Горные дороги огорожены каменными стенками, построенными с использованием цементного раствора. Дело в том, что габионы недолговечны, особенно в условиях влажного климата. Использование сетчатых блоков оправдано, когда нужно быстро решить проблему. И для рядового дачника обойдётся габионный забор отнюдь не дёшево. Таково мнение строителя со стажем.
Как самостоятельно изготовить габион
Итак, чтобы самостоятельно сделать свой габион, необходимо разработать проект будущей конструкции, взяв за основу, например, фото из интернета. Для разработки проекта надо выполнить следующие действия:
- произвести замеры участка, на котором планируется установка будущей конструкции;
- разметить место установки габиона;
- составить чертеж будущей конструкции с указанием всех ее размеров;
- выбрать материал заполнения габиона;
- рассчитать количество материалов, из которых будет изготавливаться конструкция.
Схема устройства подпорной стенки из габинов коробчатого типа
Следует иметь в виду: для того чтобы вам точно хватило материалов, их количество, которое будет получено в результате произведенных расчетов, необходимо умножить на 10–15% (и приобретать их с таким запасом)
Выбирая сетку для будущего габиона, обращайте внимание на изделия с двойным кручением. Такая сетка более гибкая, при этом отличается более высокой прочностью и надежностью
Что потребуется
Для того чтобы изготовить габионы своими руками, вам потребуются следующие расходные материалы:
- скобы, при помощи которых будет выполняться соединение двух рядом стоящих стенок конструкции (вместо таких скоб, если их не удалось приобрести, можно использовать проволоку спиралевидной закрутки);
- геотекстиль;
- стальные штыри, которые необходимы для того, чтобы зафиксировать создаваемую конструкцию на месте ее установки;
- стальные расчалки, используемые в качестве элементов для стяжки двух противоположных стенок габиона.
Инструменты для работы
Кроме того, чтобы сделать габион своими руками, вы должны подготовить определенные инструменты:
- плоскогубцы;
- монтировку;
- отвес;
- лопату;
- молоток.
Поскольку при изготовлении габионов работать вам придется со стальной проволокой, то все работы лучше выполнять в перчатках из плотной ткани.
Устойчивость, надежность и прочностные характеристики, которыми отличаются такие металлические сетчатые конструкции, наполненные камнями, позволяют формировать с их помощью возвышенности и впадины на своем приусадебном участке, создавать искусственные водоемы и другие сооружения декоративного и практического назначения.
Чем выше рассчитываемая нагрузка, тем большего диаметра потребуется проволока для габиона
Создание габионов из сетки сварного типа
Габионы, элементы конструкции которых соединяются методом сварки, делают из более толстой проволоки, толщина которой, однако, не должна превышать 0,8 см. Отрезки проволоки, из которых создаются такие конструкции, укладываются перпендикулярно по отношению друг к другу, а в местах пересечения соединяются посредством сварки. Используя подобную технологию, можно изготовить забор из габионов своими руками, наполнив внутреннюю часть сварной сетчатой конструкции камнями крупной фракции.
При устройстве столбчатых габионов рекомендуется использовать сварные конструкции, особенно если они будут нести дополнительную нагрузку (калитки, ворота или пролёты)
Сетка, изготовленная из отрезков проволоки большого диаметра, соединенных между собой методом сварки, используется для создания:
- основания конструкции;
- подпорных элементов;
- опорных элементов конструкции.
Выбор материала для наполнения габионных конструкций
Одним из самых сложных вопросов, который приходится решать, изготавливая габионы своими руками, является выбор материала, которым такая конструкция будет заполняться. Критериями в этом случае являются:
- вкусовые предпочтения;
- финансовые возможности;
- условия, в которых будет эксплуатироваться создаваемый объект.
При выборе наполнителя для габиона в первую очередь стоит присмотреться к доступным в вашей местности материалам

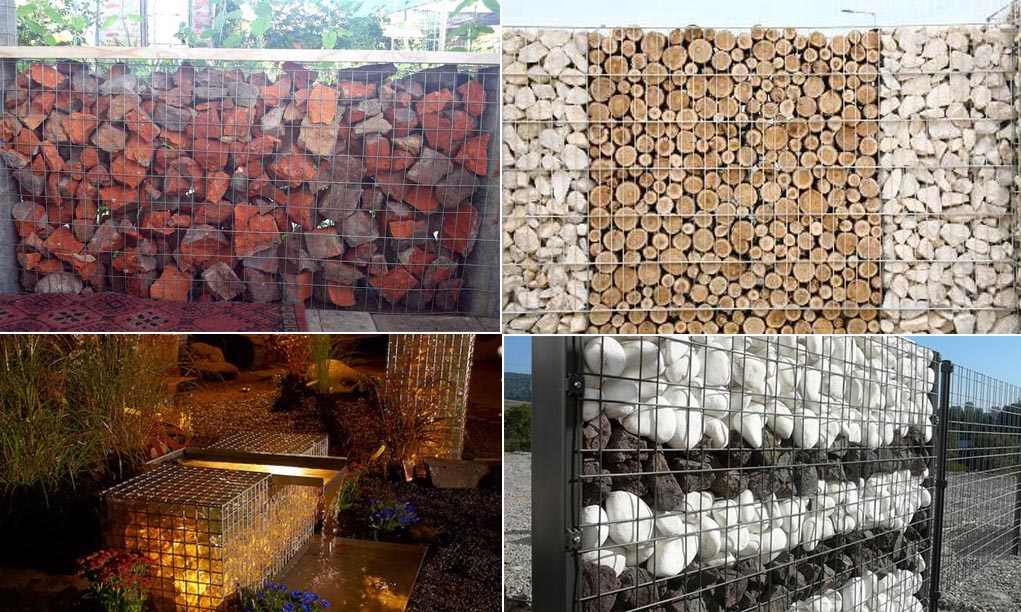

Кроме натуральных камней, о которых уже говорилось выше, в качестве материалов для заполнения габионов можно использовать:
- целый или битый кирпич;
- битую черепицу;
- отрезки пластиковых труб;
- древесные спилы;
- порезанные на куски автомобильные покрышки;
- алюминиевые банки;
- крупные шишки;
- куски древесной коры и др.
Технология создания забора из габионов своими руками
Ограда из габионов занимает гораздо больше места, чем обычный забор. Зато нет необходимости в создании цокольного основания, ведь установка ограждения осуществляется прямо на почве.

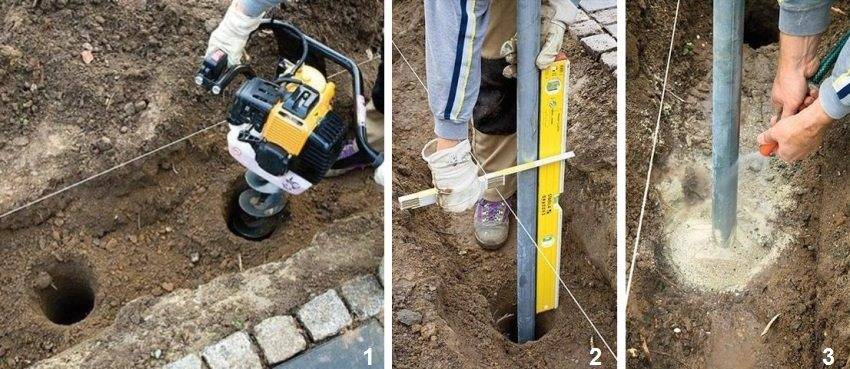

Шаги 1-3: подготовка ям, установка опор и заливка их бетоном.
Пошаговая инструкция к выполнению:
- Очистка поверхности от растений, камней и корней, выравнивание почвы.
- Формирование ям под монтаж столбов (глубина около 0,4-0,5 м).
- Установка опор и заливка бетоном.
- Монтаж каркаса вокруг опор (после затвердения бетонного раствора, период просыхания – 3-4 дня).
- Фиксация каркаса к столбам с помощью болтов, гаек или хомутов.
- Обработка торцовой части проволоки защитными средствами или цинковой пастой.
- Заполнение сетчатого каркаса.
- Установка и фиксация верхней крышки.

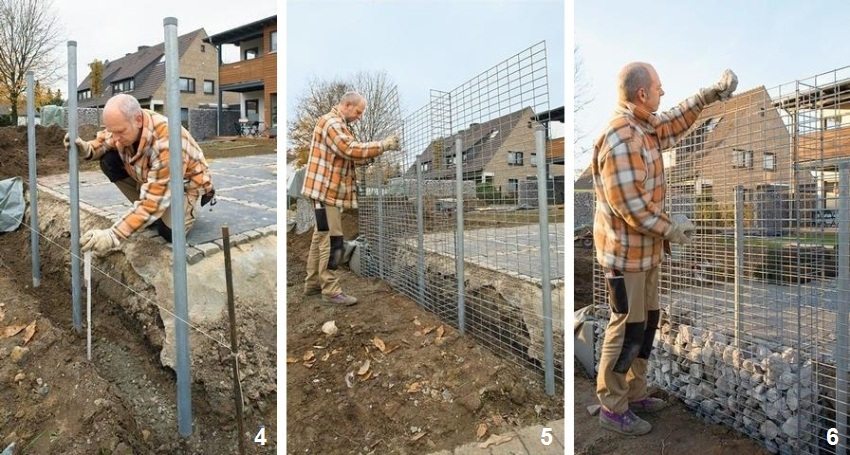

Шаги 4-6: укрепление каркаса и заполнение его камнями.
Для формирования каркаса, следует отрезать шесть кусочков из рулона сетки соответствующей длины. Один из них будет приходиться на дно, другие станут фронтальной и задней стенкой забора, крышкой и боковыми частями. После укладки дна приставляются боковые стенки, которые фиксируются с помощью спиральной проволоки. Затем они закрепляются в почве штырями из металла.
Крышка монтируется и закрепляется только после заполнения контейнеров и усадки наполнителя. Можно использовать металлический профиль для укрепления угловых частей каркаса.
Габионы инструкция
Основные этапы монтажа:
I.Если изготовлением сетки для габионов вы занимались самостоятельно, то вам можно сразу переходить к подготовке короба. В том случае, если вы решились на приобретение габионов у нас в магазине, то изначально вам нужно извлечь изделие из упаковки, а также проверить, дабы никаких сложностей не возникло в дальнейшем.
II.Перегородки располагаются именно в тех местах, которые предварительно выбраны. Для того чтобы зафиксировать их в определенном положении, можно применить армированную проволоку. На этом этапе нужно проявить аккуратность, дабы добиться ровной конструкции.

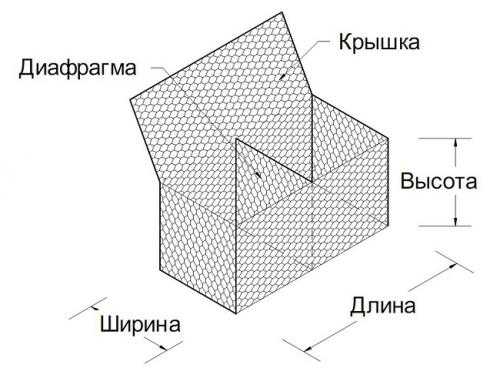

III.В состав габиона обязательно входит диафрагма, с помощью которой можно соединить дно, а также боковые стенки. Фиксировать предварительно расположенную диафрагму стоит анкерами, армированной проволокой. Если вы не проведете это мероприятие, то в дальнейшем конструкция может сместиться, деформироваться.
IV.Установленные боковые панели обязательно должны быть проверены. Для этого вам стоит использовать строительный уровень, иной инструмент. Никаких смещений не должно быть.
V.В некоторых случаях габионы устанавливаются на геотекстиль, иной материал. Но материал необходимо положить до того, как в короб будет расположен наполнитель. В этом случае вам будет проще его фиксировать.
Вам могут быть интересны эти товары
Коробчатый габион 1,5x1x0,5
Подробнее
Коробчатый габион 1,5x1x1 с ар
Подробнее
Коробчатый габион 2x1x0,5 с ар
Подробнее
Коробчатый габион 2x1x1 с ар
Подробнее
Коробчатый габион 3x1x1с ар
Подробнее
Коробчатый габион 3x2x0,5 с ар
Подробнее
Коробчатый габион 4x1x0,5 с ар
Подробнее
Коробчатый габион 4x1x1 с ар
Подробнее
Коробчатый габион 4x2x0,5 с ар
Подробнее
Коробчатый габион 4x2x0,5 с ар
Подробнее
Коробчатый габион 6x2x0,5 с ар
Подробнее
Показать все товары
Показать каталог
Учтите, что для реализации некоторых проектов может потребоваться несколько габионов. В этом случае, их нужно скреплять друг с другом. Помимо этого, сами габионы должны фиксироваться соответствующими скобами.
После этого можно переходить к размещению камней. Вы можете произвести все вручную или же привлечь технику. Все зависит от того, насколько большую площадь вам нужно обрабатывать. Для того чтобы усадка камня, который располагается внутри конструкции, происходила равномерно, специалисты рекомендуют немного выходить за грани, примерно, на 5 сантиметров. Со временем все выровняется, ничего выступать не будет.
Пергоны своими руками
Заборы и ограждения устанавливают на предварительно залитый ленточный фундамент с забетонированными опорами. Прочное и надежное основание — залог устойчивости перголы, долговечности, эстетичности.
Рассмотрим несколько вариантов пергонов.
Вариант первый — низкая ограда со столбиками
Основание уже подготовлено, на ленточный фундамент уложена тротуарная брусчатка. Подготовлены каркасы для столбиков (два квадратных и один цилиндрический), стальные сварные карты с подогнутыми концами для зацепки за столбики, крючки-стяжки.
Подготовленное к монтажу габионного забора основание
Сборка производится максимально быстро и просто.
Установите каркасы столбиков вокруг забетонированных опор.
Установка каркасов столбиков
Стальные карты зацепите вертикально за ячейки каркасов столбиков.
Крепление промежуточной сетки
Выровняйте положение конструкции так, чтобы забетонированные опоры находились точно по центру установленных каркасов столбиков.
Выравнивание
- Закрепите декоративные перекладины из квадратной трубы, используя перфорированные уголки. В перекладинах и опорах просверлите отверстия. Соединение элементов производите саморезами с шестигранной головкой.
Соединение элементов
Вид сверху на закрепленные перекладины
Начинайте заполнять камнем секции пергоны. Более крупную фракцию размещайте ближе к сеткам, мелкую — к центру.
Начало процесса укладки
В секции ограды установите стяжки с интервалом около 40 см.
Установка стяжек
Продолжайте укладку камня. Закройте верхнюю часть секций сеткой.
Секции сверху закрыты сеткой
Заполните послойно камнями и эрклезом столбики.
Сверху уложено кусковое стекло
На этом сборка завершена. Если планировалась прокладка коммуникаций, подсветки, это необходимо было делать на этапе закладки камней в секции.

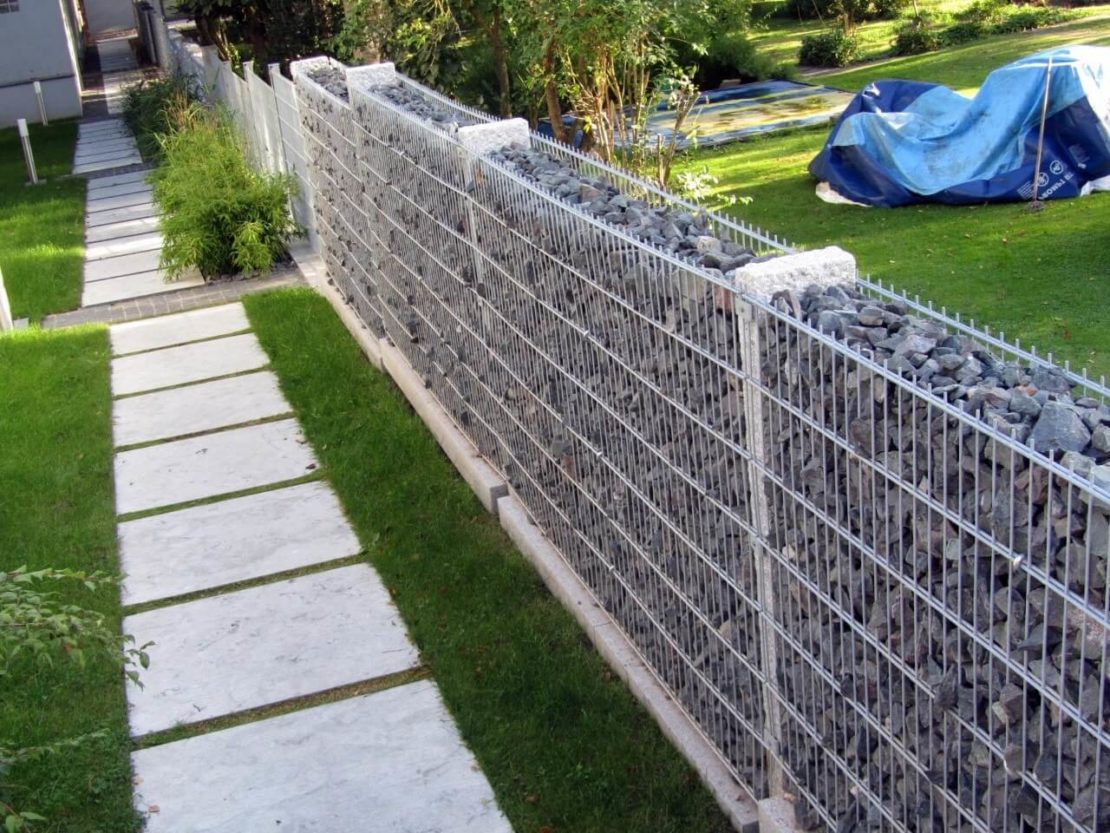

Низкая ограда со столбиками
Вариант второй — ограда простая вертикальная
Главный нюанс — соединение сварных сетчатых секций осуществляется специальными угловыми планками или клипсами.
Клипсы крепежные (производство Германия)
Их просто надевают на расположенные перпендикулярно прутья сеток, не закрепляя больше ничем.
Строительство перголы — процесс довольно простой.
Первый шаг — подготовительный. Определите месторасположение пергона, поставьте колышки, натяните бечевку.
Разметка
-
Снимите верхний слой грунта под будущим забором. Выкопайте ямы под опоры.
Выкапывание ям
В яму установите опору — стальную квадратную трубу. Засыпьте слой мелкого гравия.
Засыпан гравий
Убедитесь, что опора стоит строго вертикально. Зафиксируйте трубу деревянными распорками и струбциной.
Столбик зафиксирован распорками
Приготовьте раствор для бетонирования.
Замешивание раствора
Выложите раствор вокруг столбика. Утрамбуйте, протыкая раствор прутком. Выровняйте поверхность кельмой.
Бетонирование
Засыпьте щебень вокруг столбика и под будущую перголу. Утрамбуйте кувалдой.
Трамбовка засыпки
Начинайте собирать секции, используя упомянутый выше крепеж. Скрепите между собой три угла из четырех.
Сборка секций, соединение клипсам
Поставьте секцию на то место, где она будет стоять. Зафиксируйте четвертый угол клипсами. Убедитесь, что забор стоит ровно. При необходимости подровняйте сетку ударами кувалды.
Установка секции

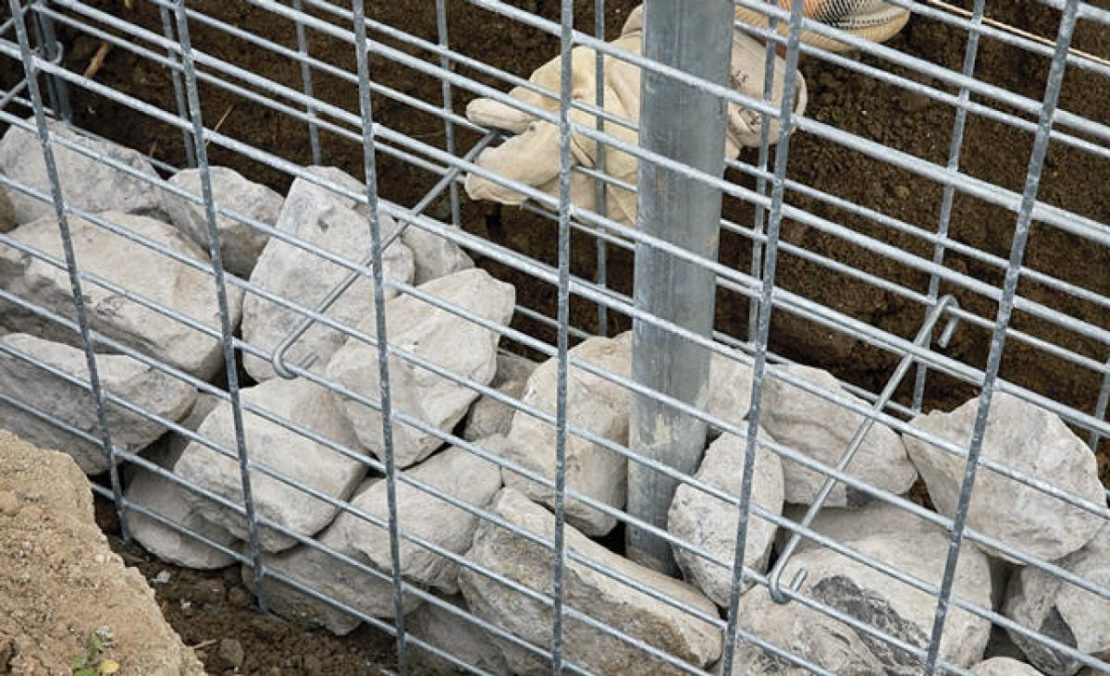

Начинайте заполнять сетку камнями и крепить стяжки.
Укладка камней
Завершите укладку камней и оцените результат.
Заполненная камнями ограда
Вариант третий — габионная ограда на швеллерах
Разметка выполняется аналогично предыдущему варианту. Затем необходимо выкопать ямки, установить в них швеллеры, забетонировать опоры.
Швеллер и крепеж
На швеллерах уже есть крепление. Чтобы зафиксировать сетку, приложите ее к креплению, поверх установите монтажную планку, закрутите шестигранником метизы. Заполните секции камнями.
Фиксация сетки
Проверка положения уровнем
Стяжка
Забор насыпной
Не забывайте проверять положение устанавливаемых секций перголы уровнем.
Понимая технологию сборки габионов и подобрав наполнитель, можно создать совершенно любую конструкцию, не только декоративную.
Видео — Забор из габионов
Источник
Правила монтажа габионов
Начинать работу следует с расчистки места установки ограждения и его разравнивания. Некоторые хозяева предпочитают заливать фундамент под конструкцию, но это делать необязательно. В крайнем случае, можно обойтись выкапыванием небольшой траншеи (глубина до 30 см) и заполнением её песчаной подушкой (до 15 см). После уплотнения подсыпки трамбовкой выкладываются плотно друг к другу шлакоблочные элементы, которые станут хорошим основанием для изгороди.
После подготовки основания приступают к формированию каркаса. Фрагменты раскроенной сетки скручиваются проволокой по всему стыку. В готовых изделиях для соединения сторон используются П-образные крепежи.
Далее выкладываются камни согласно разработанному дизайну. Если конструкция широкая (более 50 см), середина заполняется песком или строительными отходами. Такие габионы создаются поэтапно, чаще включают дизайнерское оформление лицевых сторон.
Перемычки устанавливаются после заполнения каркаса до середины. Они располагаются между боковыми стенками. В случае применения камней мелкой фракции верхний слой выкладывается крупными фрагментами для упрочнения конструкции.

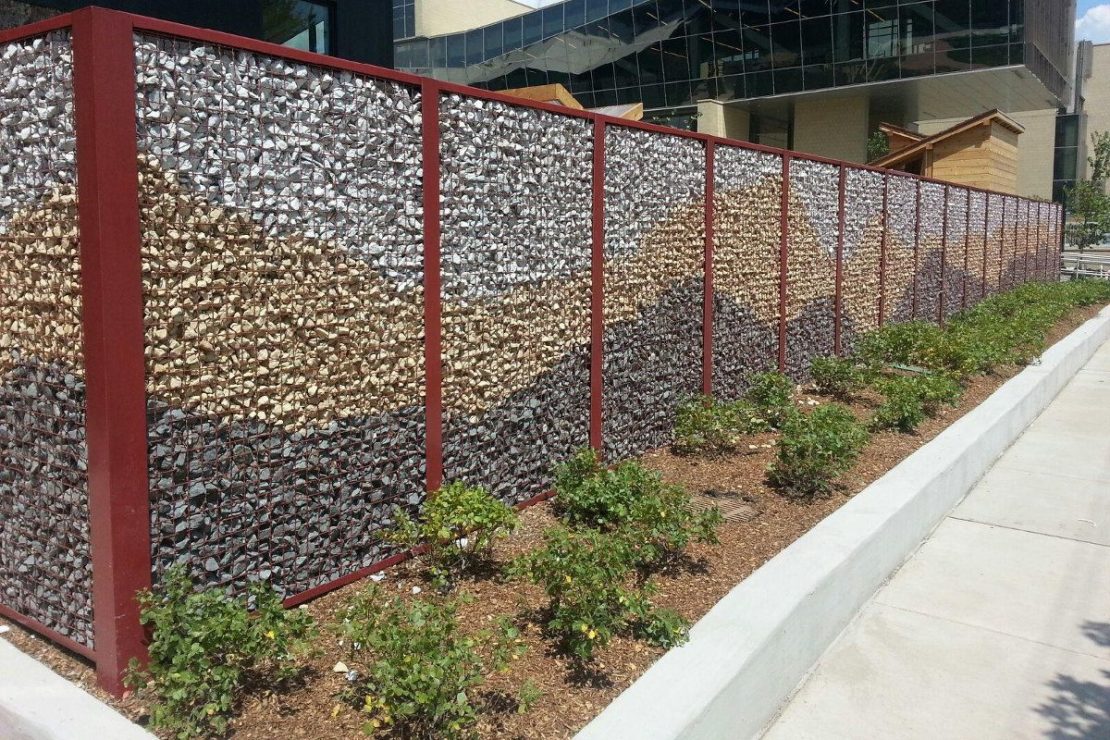

Забор из габиона
Чтобы соорудить забор из габионов своими руками, нужны материалы:
- сетка, изготовленная сварным способом, – она прочнее и выдерживает больший вес наполнения;
- трубы из стали для опорных столбов;
- камни крупного размера;
- мелкий щебень для внутренней засыпки;
- геотекстиль;
- ручной бур;
- паста цинковая;
- бетонная смесь для заливки ям;
- вязальная проволока;
- уголки металлические;
- метизы.
Забор из габионов занимает немного больше места, чем обычные конструкции, при изготовлении требует немало времени. Преимущества ограждения – не заливают фундамент, а каркасное сооружение можно ставить на сложных грунтах.
Изготовление фундамента для забора из габиона
Сделать забор из габионов своими руками поможет пошаговая инструкция:
- Заранее размечают место под строительство. Определяют ширину и длину забора.
- Зону расчищают от сорняков, деревьев, корней.
- Поверхность выравнивают.
- Ручным буром делают в грунте ямы под опорные столбы. Глубина ямы до 500 мм, шаг не более 2,5 м. Частота вбивания опор зависит от нагрузки и декоративных особенностей сооружения.
- В подготовленные ямы ставят столбы, заливают готовой бетонной смесью. Оставляют состав набирать прочность не менее 4 суток.
Монтаж сетки
Поэтапная техника натягивания сетки:
- от рулона готовой сварной сетки отрезают куски нужной длины;
- всего полотен будет не менее 6;
- одно полотно – дно, остальные – стенки, крышка;
- укладывают дно, затем поочередно боковые стенки;
- связывают элементы проволокой;
- готовый короб устанавливают между столбами и фиксируют металлическими штырями;
- проволочную емкость прикрепляют к опорным столбам хомутами, гайками или болтами;
- заполняют каркас камнями, выбирая наполнитель нужных фракций;
- укладывают крышку, закрепляют ее проволокой;
- углы готового забора дополнительно фиксируют уголками.
Наполнение габиона камнями
Пошаговая инструкция установки габионов своими руками не будет полной без правил укладки камней.
Техника такая:
При высоте короба более 500 мм секции заполняют камнями одновременно и постепенно. Сначала укладывают материал на четверть высоты, затем дают камням осесть, при необходимости выстилают геотекстиль, делают стяжку из расчалок и продолжают укладку.
Матрасные габионы засыпают в 1-2 этапа. Сначала все секции наполняют на четверть, затем заполняют 1-2 секции полностью, третью и последующие засыпают наполовину. После стяжки расчалками продолжают укладку материала.
Выкладку камней делают выше верхней линии короба на 5-7 см. После усадки лишние элементы убирают, но чаще всего камни сами опускаются до нужного уровня.
Если рядом с первым коробом планируют установку (в длину) еще одного габиона, последнюю секцию первой конструкции оставляют пустой. Это нужно для последующего связывания габионов.
При экономии камня, большие фрагменты укладывают по внешним сторонам конструкции. В середину (до 1/3 расчетного объема короба) засыпают мелкий камень, твердый строительный мусор. Предварительно середину застилают геотекстилем.
Камни выкладывают плотно, чтобы не оставалось пустого пространства.
Ребра жесткости или распорки, которые устанавливают внутри габиона, монтируют до начала заполнения сетки камнями или в процессе поэтапной засыпки. Опытные мастера ставят ребра жесткости до момента закладки
Засыпной материал размещают осторожно, чтобы не повредить стяжки из проволоки.
При установке коробов на суше допустимо использовать строительный мусор. В емкостях, предназначенных для укрепления оснований в воде (пирсы, станции лодочные и пр.), короба заполняют только камнями.
Какие камни можно применять для габиона?
Разобравшись с монтажом габионов, определяют качество и форму засыпного материала. Применяют различные куски – круглые голыши, дикий камень, пластины. Размеры определяют по параметрам ячейки, чтобы фрагменты не вываливались наружу. Варианты выкладки также зависят от предпочтений хозяина. Например, плоские камни размещают по типу кирпичной кладки со смещением швов. Если применяют разноцветные фрагменты, выглядит такая кладка особенно эффектно.
В соответствии с требованиями к материалу, для габионов выбирают камни с нужными характеристиками:
- удельный вес для построек на улице 17,5/18 кН/м3, для строений в воде 23-25 кН/м3;
- прочность от 400 кгс/см2;
- морозостойкость от F350;
- стойкость к воздействию внешних факторов с учетом потери общей массы за период эксплуатации не более 5-10%;
- коэффициент влагопоглощения до 0,06%.
Чаще всего в качестве наполнителей применяют туф, плотный/мягкий известняк, трахиты, гранит, базальт, сланец. Декоративные габионы делают из стеклянного камня.
Виды габионов и камней для них
Сам сетчатый каркас можно приобрести или изготовить в форме прямоугольной коробки с крышкой или без, цилиндрические, матрасно-тюфячные (прямоугольные или цилиндрические, укладываются горизонтально, как мешки).
Виды габионов
Ячейки могут быть прямо- либо шестиугольными.
Габионная сетка двойного кручения
Сварные конструкции, изготавливаются в произвольной форме и с необходимым в каждом конкретном случае размером ячеек, но с учетом фракции загружаемых камней.
Наполнитель не должен высыпаться сквозь ячейки
Важно, чтобы частицы наполнителя были крупнее ячеек каркаса на 30% для надземных конструкций и на 50% для подводных (фракция камней от 10 см и выше), иначе камешки будут вываливаться, нарушая целостность и гармоничность конструкции. Чаще всего применяется материал фракции 250 мм. . К общей массе камней допускается добавлять одну десятую часть некондиционного материала
К общей массе камней допускается добавлять одну десятую часть некондиционного материала.
При выборе камня необходимо ориентироваться не только на размер отдельных элементов, но и учитывать оттенок, степень морозоустойчивости (не менее F150), прочности, безопасности (уровень радиации до 0,2 — 0,5 микрозиверт в час). Форма камней играет важную роль, если изготавливается надземная декоративная конструкция, в остальных случаях этот фактор второстепенный.
Таблица. Популярные породы камней для заполнения габионов
Красивые разноцветные глыбы эрклез, которые выглядят как настоящий арт-объект, — это всего лишь отходы стекольного производства. Оттенков эрклеза множества, но ландшафтные дизайнеры отдают предпочтение голубому, бирюзовому, зеленому стеклу.
Кусковое стекло
Применяется стекло при строительстве заборов как декоративная прослойка, для оформления водоемов, фонтанов, клумб и т.д. Эрклезом можно заполнить габионную арку, превратив ее в сверкающее произведение искусства.
Арка с подсветкой
Особенно эффектно эрклез смотрится с подсветкой LED-лентами, прожекторами, точечными светильниками.
Пошаговая установка забора из сетки и камней
При самостоятельном создании габионов следует подготовить инструменты, материалы:
- геотекстиль (клеенка);
- шпатлевка (битый кирпич, щебень, галька и др);
- проволочная сетка или решетки;
- скобы, тросы;
- металлические спирали;
- гвоздь;
- штифты (желательно стальные);
- доски;
- песок;
- цемент;
- бетономешалка;
- молоток;
- лопата;
- рулетка;
- сварочный аппарат с электродами, защитная маска (если сетка сделана вручную из арматуры).
Фото: размерные характеристики каркаса и принцип монтажа габиона
схему будущей конструкции лучше составить заранее, так как наглядное изображение позволит избежать возможных ошибок еще на этапе проектирования, рассчитать количество материалов, сделать смету затрат.
Разметка
Для его выполнения необходимо очистить территорию под строительство от мусора и сорняков. Удалите 15 см верхнего слоя почвы. Колышки вдавливают в землю каждые 2-2,5 м, между ними плотно натягивают веревку, чтобы очертить периметр будущего забора.
Фундамент
Из-за этого:
- Выкопайте траншею подходящей ширины. Глубина выбирается в зависимости от типа местности.
- Дно и боковые части укладываем геотекстилем, который не дает прорастать сорнякам и разрушать конструкцию.
- Насыпаем небольшой слой песка и щебня, утрамбовываем.
- Армируем ленту арматурными стержнями.
- Собираем опалубку из досок.
- Засыпьте траншею бетоном. Время высыхания до 2 недель.
Фото: использование полосатого фундамента в качестве основы
Альтернативный вариант — просто закопать габионы в землю на 20-30 см, прикрыв дно геотекстилем без устройства основания.
в качестве опор лучше взять прямоугольные участки профиля. Их нужно устанавливать в подготовленные ямы с шагом 2-2,5 м друг от друга. Дно засыпать щебнем. Для вертикального крепления стоек используйте распорки из досок или дерева. Заполните отверстия бетоном. Свечи наберут силу через 3-5 дней.
Монтаж каркаса
Подходит для изготовления коробки:
- Металлическая витая сетка с шестигранными звеньями. Покрытие: полимерное или цинковое.
- Доски оцинкованные сварные.
- Толстая проволока, из которой можно самостоятельно сварить каркас и покрыть краской, чтобы он не начал ржаветь.
Размер ячеек подбирается индивидуально исходя из размера используемого наполнителя.
Основные детали габиона:
- боковые стенки (2 шт.);
- нижний;
- торцевые стенки (2 шт.);
- перемычки арматурные (количество варьируется от размера изделия — от 2 до 6 шт.);
- крышка.
Изготовление коробки выглядит так:
- Собирает сетку возле столбов. Сначала уголки, ребра соединяются прочной проволокой. Лучше, чтобы стержни были стальными.
- Каркас крепится к стойкам сваркой или прикручивается шпилькой.
- Две разные коробки соединены скобами и проволокой.
Верхнюю часть конструкции оставляют открытой до полного заполнения материалом. После этого крышка спиралью крепится на каркас.
Заполнение сетки
Фото: укладка камней в сетку
Работа эта творческая и не терпит спешки. Советуем учесть несколько важных моментов:
- Каждый камень кладут отдельно, а не навалом, чтобы не образовывались пустоты.
- Достигнув половины высоты забора (четвертый-пятый ряд), стенки каркаса необходимо стянуть стальными тросами — армируя перемычки, после чего продолжить заливку коробки.
- В целях экономии внешнюю часть каркаса выкладывают крупной галькой, внутреннюю часть покрывают геотекстилем, насыпают битый кирпич или щебень.
- Не рекомендуется класть крупные камни сразу над перемычками, лучше сначала укладывать ряд более мелких фракций, а потом уже их.
- Верхний ряд засыпается камнями среднего размера, чтобы дать равномерную усадку.
- По окончании образования габиона продукт промывают водой под давлением.
