Разновидности цоколя
По конструктивным особенностям цоколи можно разделить на следующие виды:
- Выступающий – линия цоколя шире, чем линия стен здания
- На одном уровне со стеной
- Западающий – периметр здания больше периметра фундамента.
Рис.1 Виды цоколей Наибольшее распространение получил выступающий тип цоколя. Связано это с его высокой устойчивостью, удобством монтажа на его поверхности здания, а так же привлекательным внешним видом. Единственным недостатком такой конструкции считается необходимость защиты цоколя от выпадающих осадков. Если цоколь устанавливается на уровне со стеной, то необходимость в гидроизоляции отпадает – такой вид позволяет осуществлять одинаковую внешнюю отделку по всей площади стены.
6 этап – монтаж опалубки
Сложность данного этапа заключается в необходимости формировать подземную и наземную опалубки.
Подземная опалубка формируется из любых досок
Важно, чтобы она удерживала бетон при заливке и обеспечивала заданную форму фундамента. Доски опалубки после заливки можно не убирать, они будут служить дополнительным утеплителем
Наземная опалубка делается исключительно из строганой доски. Внутренняя поверхность досок, обращенная к бетону, должна быть гладкой. Наземная опалубка поднимается над поверхностью почвы на высоту 350-400 мм. Чтобы исключить ее разрушение во время заливки бетона, опалубку усиливают подпорками (обрезками бруска). Избежать расхождения стенок опалубки под напором бетона поможет установка деревянных перемычек, соединяющих противоположные стенки или их скручивание проволокой. Для цокольной части определяется индивидуально.
Устанавливая опалубку, следует периодически контролировать её уровнем. Отметим, что верхняя часть опалубки не должна быть идеально ровной, для контроля уровня заливки бетона на внутреннюю часть стенки наносят отметку.
Примечание. Помещение полиэтиленовой пленки между внутренними стенками опалубки позволит упростить её демонтаж. При этом наземная внешняя поверхность фундамента будет ровной и гладкой.
Отверстия под коммуникации
Обслуживание дома требует наличия в нём коммуникаций (газопровода, водопровода, канализации и т.п.). Место их расположения под землей продумывается еще на этапе заливки фундамента. Особенно актуально это для монолитного ленточного фундамента. Чтобы упростить сооружение подземных коммуникаций в опалубке проделывают отверстия, в которые помещают куски трубы определенного диаметра.
Несъёмная опалубка
На рынке давно известна технология заливки фундамента в не снимаемую опалубку. Она предусматривает использование пенополистирольных блоков. Преимущество их использования заключается в отсутствии необходимости ставить подпорки.
Блоки устанавливаются друг на друга и фиксируются за счет наличия пазо-гребневой системы крепления. Блоки формируют ленту, внутрь которой помещается арматура и заливается бетон. Выпускаются блоки различной толщины и ширины. Поскольку опалубка несъёмная, она служит отличным утеплителем для фундамента.
Альтернативным вариантом может стать установка листов пенополистирола в обычную опалубку. Это отличное решение для тех, кто хочет одновременно с заливкой выполнить утепление ленточного монолитного фундамента.
Примечание. Ширина пенополистирола добавляется к расчетной ширине фундамента.
Типы фундаментов под цокольный этаж
- Заглубленный цоколь. Это наиболее распространенный вид фундамента, так как лучше всего способствует защите основания и стен здания от проникновения влаги, значительно увеличивая срок эксплуатации всей конструкции.
- Выступающий цоколь. Такой вид фундамента больше всего подходит для зданий с тонкими стенами. При строительстве подвального этажа как жилого помещения выступающий цоколь будет вполне оправдан. Если планируется использовать подвальное помещение как техническое, то его стены можно устроить более тонкими;
- Цокольный этаж на уровне с фундаментом — не самый удачный вариант. Прежде всего, это отсутствие эффективной защиты от влаги и осадков. К тому же такой цоколь требует дополнительной гидроизоляции, а следовательно расходов да и выглядит он со стороны не очень эстетично.
Многие застройщики стремятся увеличить высоту потолка подвального этажа, делая его полноценным помещением. Для этого требуется вырыть котлован требуемой глубины. Толщина стен подвального этажа может быть равной толщине стен здания. Когда строительство осуществляется на «слабых» грунтах, то толщина стен должна быть больше, чем у стен дома на 20 см.
Во время сезонных паводков, близком залегании грунтовых вод, в том числе, и при высоком уровне промерзания земли важно знать, как обеспечить защиту фундамента
Проведение разметки
Перед тем, как начать производить устройство фундамента дома с подвалом, необходимо произвести разметку территории. Она производится в соответствии с планом участка. Разметка, выполненная по всем правилам, позволяет выбрать верное и удобное местоположение основания дома.
При проведении разметки следует соблюдать внимательность и осторожность. Допущенные ошибки приводят к неправильной установке стен и их последующему разрушению
Разметка проводится в несколько этапов:
- Вбивание в землю колышков, обозначающих углы здания и основные перекрытия
- По диагонали натягивается нить и определяется симметрия сторон
- При обнаружении несоответствий работу следует начать сначала.
Порядок выполнения работ
Котлован для подвала необходимо углублять на 2-2,5 м Технология строительства дома с ленточным фундаментом, в котором планируется обустройство подвала, мало чем отличается от обычных работ. В обязательном порядке проводят:
- разметку участка;
- работы, связанные с землей;
- отсыпка и трамбовка;
- уплотнение основания фундамента;
- разметка непосредственно ленты основания;
- сооружение опалубочной конструкции;
- гидроизоляция;
- сборка арматурного каркаса;
- заливка и трамбовка бетона.
Особенностью работ по подготовке к строительству дома на ленточном фундаменте, оборудованным подвалом под всей его площадью, является необходимость выполнения двойной разметки. Первая разметка понадобится для сборки опалубки по всей площади дома, а вторая непосредственно для сооружения ленты.
Для получения ровной конструкции необходимо выровнять стенки котлована Выполнить все работы, связанные со строительством подвала в доме, можно своими руками. Необходимо правильно сделать разметку территории и с полной ответственностью отнестись к выполнению земельных и остальных работ. Малейшее несоблюдение технологии может привести к перекосу и разрушению фундамента.
Начало строительства связано с определением прямого угла и тщательной проверкой диагоналей. Для этого потребуется сделать разметку в точном соответствии с длиной всех сторон будущего здания. Теперь можно приступать к выкапыванию траншей, причем землю отбрасывать следует только за пределы участка.
Виды конструкций подвалов
Фундамент дома может быть монолитный или ленточный. Первый вариант обойдется дороже, поскольку требует большого расхода железобетона. Определяет выбор конструкции фундамента состояние грунта. Рекомендации должны дать опытные геологи-проектировщики по результатам исследования почвы на участке строительства. Настоятельно советуем обращаться в специализированные проектные организации, чтобы получить заключение о том или ином виде фундамента, применимом на вашем участке.
Ленточный фундамент
Различия в конструкциях фундаментов определяются также материалом, выбранным для его сооружения. Рассмотрим наиболее распространенные виды:
- Монолитный железобетон. Стены фундамента сооружаются из бетонного раствора армированного металлическими конструкциями. Такой тип фундаментов очень надежен, подходит к большинству видов почв, но при значительном заглублении требует хорошей гидроизоляции. Ленточный фундамент возводится из бетона. Его следует залить в опалубку, которую необходимо подготовить на полную высоту стен конструкции. Их ширина должна превышать толщину стены дома на 0.2-0.3 м. В опалубку устанавливается каркас из арматуры, после чего заливается раствором. Использовать рекомендуется цемент марки М500. Все это можно проделать своими руками, если тщательно следовать проекту и строительным нормативам.
- Бетонные блоки. В этом случае своими руками все проделать будет сложнее, поскольку блоки из бетона даже вдвоем поднять весьма проблематично. Потребуется применение техники, как минимум талей или лебедки. Зато скорость сооружение намного выше. Блоки укладываются в соответствии с проектом и скрепляются раствором. Для надежности их необходимо стянуть проволокой. К недостаткам следует отнести необходимость устройства повышенной гидроизоляции, особенно если подвал достаточно заглублен, а уровень грунтовых вод высок.
- Кирпичный фундамент. Для сооружения фундаментов используют специальный кирпич, не пропускающий влагу. При возведении стен, с шагом 0.4 м необходимо сделать ленточный пояс из бетона с армированием, который усилит конструкцию. Верхняя часть такого фундамента также сооружается из бетона.
- Пенобетонные блоки. Вариант, схожий с предыдущим, но быстрее, и, в отличие, от применения бетонных блоков, не требует использования техники. Из описанных конструкций самый экономичный вид фундамента. Вполне подходит для способа строительства своими руками.

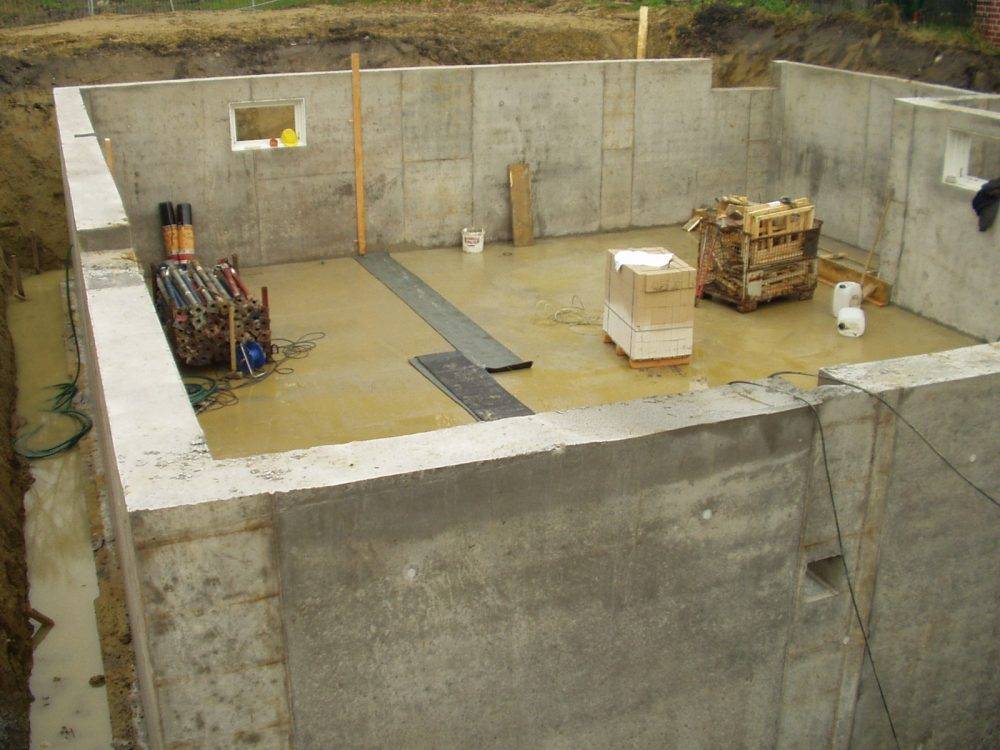

Монолитный фундамент дома с подвалом
Перекрытия цокольного этажа
Перекрытия для цокольного этажа бывают несколько видов. Монолитная железобетонная плита, сборно – монолитные плиты и деревянные перекрытия.
Чтобы установить монолитную железобетонную плиту, сначала надо установить опалубку со строительной арматурой. Сначала ложатся доски, а сверху них ложится влагостойкая фанера. Промежуток между досками должен быть не более 60 сантиметров. Вся конструкция закрепляется стойками. Расстояние между стойками не должно превышать одного метра. Будущая монолитная плита должна заходить на стены цокольного помещения на 15-20 см. Теперь нужно сделать арматурный каркас, он должен отступать от края бетона на 4-6 сантиметров. Для этого берётся обыкновенная строительная арматура.
Стержни устанавливаются на расстоянии 15 сантиметров. Теперь можно заливать цементный раствор, высота монолитной плиты составляет 18-20 см. Когда перекрытие для цокольного этажа залито, то необходимо подождать 3-4 недели, после этого можно продолжать строительство частного дома.
Сборно – монолитные плиты укладываются быстро с помощью техники. Но у них определённый стандартный размер, который может подойти не для каждого дома или коттеджа с цокольным этажом. Если для частного дома подходят такие плиты, то монтаж нужно начинать с установки каменной кладки до высоты перекрытия по всему периметру цоколя. Далее устанавливаем гидроизоляцию и заливаем тонким слоем бетонный раствор. Теперь необходимо сконструировать стальные каркасы, в которые монтируются сборно – монолитные плиты. Пространство между плитами заделывается раствором. Затем закладываем тонкую арматуру и заливаем небольшим слоем бетона, чтобы перекрытие стало ровным и единым целым блоком.
Перекрытия цокольного этажа — схема монтажа в размере.
Деревянные перекрытия строятся в основном в деревянных частных домах. Сначала укладываются деревянные балки, которые заранее обработаны антисептиком от гниения и плесени. Края балок необходимо обернуть рубероидом и только тогда укладываются на бетон цоколя. Но предварительно в стенах цоколя нужно сделать проёмы под деревянные балки, в которые нужно положить утеплитель. Когда балки установлены, к ним крепятся с нижних боков небольшие бруски. Затем к этим брускам прикручивается саморезами доски наката. Далее на накат ложится рубероид и утеплитель 10-15 см. и тогда сверху можно укладывать пол.
Особенности сооружения подвального помещения
Ленточный фундамент, сооруженный с учетом всех требований и с соблюдением технологии, становится высокопрочной конструкцией, способной выдерживать довольно большие нагрузки. Для строительства подвала в здании, возведенном на таком основании необходимо учесть не только особенности самого грунта, но и уровень, на котором находятся грунтовые воды.
Подвал удобно использовать в хозяйственных целях
Прежде чем приступить к строительству дома с подвалом, возводя его на ленточном фундаменте, необходимо еще на стадии разработки проекта определить, каковы будут размеры подвального помещения.
Правильно сделать подвал в доме, значит обеспечить все строение дополнительным теплом. Подвальное помещение играет роль своеобразного термоса, значительно увеличивая свою функциональность.
От того, какими будут размеры подвала, зависит, нужно ли вынимать весь грунт с площади под домом. Устройство подвального помещения под всем домом требует дополнительного армирования конструкции, так как лента фундамента будет играть роль стен подвала.
В ходе строительства потребуется соблюдение специально разработанной технологии, в соответствии с которой проводится:
- армирование пола;
- устройство вентиляции;
- изменение поясов ленты фундамента.
Подвал в загородном доме с ленточным фундаментом несет на себе определенную нагрузку
Здесь обычно хранят продукты, и потому обустройству эффективной вентиляции уделают повышенное внимание
Особенности строительства фундамента с цокольным этажом
Цокольный этаж нередко считают подвалом, поскольку его нижняя часть находится под землей. Однако такая конструкция также может являться первым этажом, ведь ее верхняя часть располагается над землей. В связи с этим обустройство фундамента под цокольный этаж имеет некоторые нюансы.
Подготовительный этап
Выполнять строительство основания следует только после тщательного исследования почвы на вашем участке. Выполнив эти манипуляции, можно приступать к рытью котлована. Важный нюанс – уровень залегания подземных вод, поскольку от этого зависит выбор материала для строительства.
Если грунтовые воды расположены близко, то необходимо позаботиться о дренаже. Он отведет влагу от основания, чем обеспечит прочность конструкции.
Рытье котлована лучше доверить специалистам, экскаватор хоть и стоит дорого, но процедура будет выполнена за небольшой промежуток времени. После проведения работ котлован необходимо выровнять и хорошо утрамбовать.
Далее на дне выполняется разметка будущего основания в соответствии с проектом. Также роется траншея в местах, где будут находиться несущие элементы. Глубина должна составлять минимум 30 сантиметров, а ширина соответствовать стенам. На дно траншеи засыпают щебень и хорошо его утрамбовывают.
Опалубка
Затем вдоль углубления фиксируют опалубку из досок. Их высота не должна превышать 50 сантиметров. Для прочности строения внутрь опалубки устанавливается каркас из прутьев арматуры. Это довольно важный этап строительства, и пренебрегать им не стоит.
Заливка бетона
Когда опалубка обустроена и укреплена каркасом, на дно траншеи заливается слой бетона. Сохнет раствор минимум три недели. Только после полного высыхания раствора можно переходить к укладке блоков.
Как укрепить фундамент дома и обвязать цоколь?
Чтобы основание дома выдержало все весовые нагрузки, его следует укрепить. Для этого используют прутья арматуры диаметром 6-40 мм. Выбор сечения зависит от проектных чертежей.
Для монолитных построек используют каркасную сетку, которая обвязывается пластиковыми хомутами или проволокой. Также для таких целей используют фибру или полимерные сетки, которые способны удержать плиты и не допустить их деформации. В таком случае вся конструкция обойдется значительно дешевле.
Укладка блоков
Самая популярная технология возведения основания – укладка блоков. Несмотря на затраты обустройства цоколя столбчатого фундамента, строительство выполняется в короткий промежуток времени.
Швы при такой технологии обязательно нужно перевязывать и скреплять между собой цементным раствором. Также следует позаботиться о системе вентиляции, чтобы цоколь получил максимальное количество свежего воздуха и естественного освещения.
Основание цоколя обязательно должно быть расположено выше уровня земли, оптимальная высота составляет один метр. Поверх блоков цоколь закрывают слоем кирпича.
Правила облицовки цоколя
Схема утепления отмостки.
- При выборе цветовой гаммы цоколь должен быть темнее стен, гармоничнее смотрится сочетание с кровельным покрытием.
- Цвет должен быть контрастным или нюансным в сочетании с цветом стен. Например, для контраста – желтый и фиолетовый, зеленый и красный, синий и оранжевый. Нюансные цвета – различающиеся по оттенку, близкие цвета, например, охра и светло-коричневый.
- Для гладких, оштукатуренных стен и для бревенчатых домов лучшим материалом для цоколя считается природный камень.
- Облицовка плиткой применяется для кирпичных или железобетонных цоколей. Плитка крепится на специализированный клей и дюбели.
- Облицовка искусственным камнем начинается с крепления к стене арматурных стержней диаметром 6-8 мм, к которым крепится сетка, ячейки которой не должны превышать 4 см.
- Для облицовки натуральным камнем используются его разнообразные виды: колотый булыжный камень, осколки мрамора и гранита, известковые сланцы. Поверхность камней должна быть плоской, толщина до 10 см.
- При облицовке сайдингом необходимо учитывать расстояния между панелями для возможной температурной деформации и отвода конденсата.
При проектировании здания и сооружения всегда уделяется внимание материалам изготовления фундамента, так как это основа, несущая конструкция, опора, способная выдержать весь груз конструкции. Цоколь обеспечивает защиту стен и фундамента
Материал для цоколя довольно разнообразен, широко представлен на строительном рынке.
Есть возможность подобрать необходимый материал в зависимости от архитектурного и функционального назначения, виды облицовки обеспечивают защиту конструктивным элементам.
Какую конструкцию фундамента выбрать
При выборе основания дома необходимо определиться с расположением и высотой уровнем грунтового слоя. Когда уровень грунтовых вод низкий, можно применять монолитный или ленточный фундамент. Также в таком строении обязательно следует обустроить систему вентиляции. При ленточном фундаменте можно оборудовать дренажную систему, которая обеспечит защиту конструкции от подтапливания. Такое устройство отведет воды от строения и уменьшит фактор разрушений.
При высоком уровне лучше использовать монолитный фундамент. Такой материал хорошо противостоит влаге и предотвращает подтопление грунтовыми водами
Однако при монтаже монолитного фундамента следует особое внимание уделить гидроизоляции, обустраивать ее следует тщательно. Преимущество монолитного основания – его способность выдерживать большие весовые нагрузки
Также хорошо себя зарекомендовал свайный фундамент, который дает возможность сохранить строение даже при высоком уровне подземных вод.
Монолитный
При строительстве фундамента с цокольным этажом своими руками лучше обустраивать монолитное основание. Данный материал хоть и стоит дорого, однако такая технология способна выдержать максимальные нагрузки. Процесс обустройства начинается строительством котлована под фундамент, к нужной глубине обязательно нужно добавить пятьдесят сантиметров на укладку гравия. Когда гравий засыпан, его необходимо хорошо утрамбовать и залить бетоном. Толщина слоя должна составлять не более 10 сантиметров. Затем следует слой гидроизоляционных материалов и снова бетон.
Для укрепления фундамента дома выстилается армирующая сетка и опять слой бетона. Последний не должен превышать 30 сантиметров. Затем можно приступать к отделочным материалам.
Ленточный
Технология пользуется особой популярностью у строителей, поскольку возвести ленточный фундамент своими руками сможет практически каждый владелец дома. Главные преимущества фундамента этого типа – доступная цена и прочность. Однако следует учитывать, что при строительстве цоколь будет находиться под основными помещениями, что поделит площадь этажа на отдельные отсеки.
Ленточные конструкции бывают двух видов:
- Монолитная. Такое строение предусматривает предварительное рытье канавы для фундамента. Конструкцию необходимо залить смесью и укрепить армирующей сеткой, затем залить бетоном, при этом тщательно проконтролировать отсутствие воздуха в слоях.
- Блочная. Главный плюс такого типа основания – легкость монтажа. Однако конструкция хоть и возводится оперативно, строить ее можно только на плотных почвах с низким уровнем подземных вод.
Читать подробнее: цоколь с ленточным фундаментом.
Отнеситесь ответственностью к кладке цоколя
Свайный
Технология не пользуется особой популярностью, но отличается надежностью. Возводят свайное основание в независимости от уровня подземных вод. Выполнять строительство можно в любое время года, поскольку правильно выбранный материал обеспечит минимальный риск попадания влаги в конструкцию. Немаловажный нюанс: цокольный этаж со свай можно выполнить в любом формате. Однако такая технология обойдется дорого, поскольку придется индивидуально подбирать сваи под строение и обрабатывать их от коррозии. Также следует позаботиться об отделочных материалах. Для этого применяют различные материалы, но лучше всего использовать гидроизоляционные. Такую конструкцию легко обустроить под жилую площадь.
Этапы выполнения работ
Для чего нужен цоколь и из чего его сделать, мы разобрались. Остается выяснить, как правильно залить элемент, чтобы он получился надежным и прочным.
Подготовка
До того, как начинать строительство фундамента под цоколь, следует тщательно изучить состояние грунта на строительной площадке. Огромное значение имеет глубина грунтовых вод, нахождение которых на полутораметровой отметке может ограничить котлованное дно до одного метра. В таком случае придется устраивать дренаж, чтобы отводить воду от фундаментной основы.
Дно выравнивается и трамбуется, выполняется разметка будущего основания. Под размещение стен устраиваются траншеи глубиной от тридцати сантиметров, на дне которых устраивается песчано-щебнеевая подушка.
Установка опалубки
По траншейным стенам выставляется опалубочная конструкция из деревянных щитов высотой до полуметра. Внутри ее располагается каркасная основа, изготовленная из арматуры. Данная мера придаст конструкции прочность и надежность, и пренебрегать ей не рекомендуется.
Бетонирование
Подготовленная траншея заливается бетонным раствором, который набирает прочность в течение трех – четырех недель.

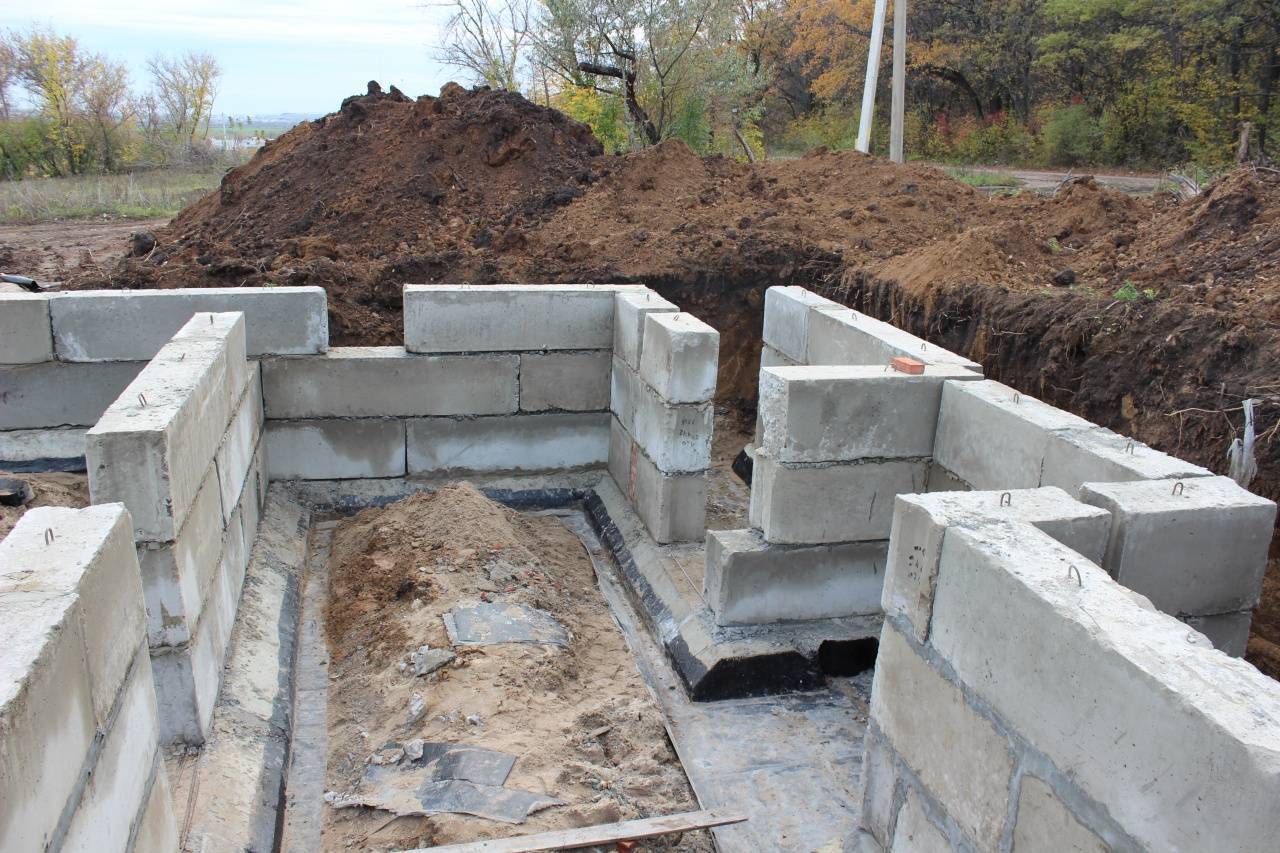

Кладка блоков
Чаще всего фундамент под дом с цокольным этажом строится из блоков фбс. Данный способ дает возможность оперативно возводить стены фундаментной основы и цокольного яруса, даже несмотря на то, что аренда крана обходится дорого.
Кладка чередуется с перевязкой шовных участков. Блочные камни между собой соединяются раствором на основе песка и цемента. Во время работы следует учесть, в каких местах будут располагаться окна и отверстия для вентиляции, чтобы в цокольном помещении всегда был приток свежего воздуха и дневного света.
Фундамент цоколя обязательно должен возвышаться над поверхностью почвы, рекомендуемый уровень – до одного метра. По верхнему блочному ряду выводится кирпичный или железобетонный пояс, чтобы выровнять цоколь по горизонтали.
Устройство монолитного цокольного яруса
Такой цоколь сооружать сложнее, так что к строительным работам придется отнестись со всей ответственностью. Алгоритм действий выглядит следующим образом:
выставление опалубочной системы. Опалубочные щиты можно изготовить из струганного пиломатериала, либо арендовать готовую конструкцию
Самостоятельно собирая щиты, обращайте внимание на их внутреннюю сторону, чтобы ее поверхность была гладкой. Доски фиксируются тщательно, чтобы от воздействия тяжести бетонного раствора не произошло их деформирование;
армирование
Для придания конструкции дополнительной прочности, выполняется армирование. Заблаговременно готовятся арматурные сетки из металлических прутьев, параметры ячеек которых составляют 150 на 150, 200 на 200 или 250 на 250 мм. Арматурные прутья фиксируются между собой методом сварки. Своими размерами сетки должны получаться меньше ширины опалубки, чтобы их со всех сторон охватила бетонная масса. Количество армирующих сеток определяется высотой цокольной части, располагать их рекомендуется через каждые тридцать – пятьдесят сантиметров;
бетонирование. На этом этапе рекомендуется действовать по определенной схеме: сначала раствор заливается до пятнадцатисантиметровой высоты, ему предоставляется время, чтобы слегка загустеть, закладывается армирующая сеточка, вновь выполняется заливка и т. д., до проектной высоты. Устроенный таким образом цоколь отличается надежностью и высоким показателем прочности.
Гидроизоляция
Этот строительный этап считается обязательным, так как воздействие влаги станет причиной разрушения не только фундаментной основы, но и всего сооружения.
Гидроизоляционный слой может выполняться двумя способами – обмазочным и оклеечным. В первом варианте применяются смеси на основе битума, расплавляемые перед нанесением. Во втором случае используют рулонные материалы, работа с которыми подразумевает соблюдение определенных технологий.
