Правильное залитие фундамента для забора

Ленточный фундамент для забора из профлиста

Такая конструкция чаще всего используется для различных легких ограждений, в том числе и для заборов из профнастила. Несмотря на сравнительно небольшую глубину заложения, ленточный фундамент обеспечивает необходимую прочность, устойчивость и долговечность ограждения. Выполняется он в виде узкой ленты из бетона, поэтому и называется ленточным.

Ширина фундамента обычно не больше 20-30 см, а глубина заложения 30-50 см от поверхности грунта. Для того чтобы фундамент был единой конструкцией, которая воспринимает нагрузки, воздействующие на забор по всей протяженности ограждения, внутрь бетона на всю его длину укладывается стальная арматура.

Для монтажа ленточного фундамента под забор из профнастила в земле выкапывается траншея глубиной 50-70 и шириной 25-40 см. На ее дне выполняется песчаная подушка с уплотнением толщиной в 100 мм. Затем в траншее устанавливается опалубка из досок, фанеры или металлических листов. Она должна удерживать бетонную смесь в той части ленточного фундамента, которая находится выше уровня земли и, впоследствии, будет служить цоколем забора из профлиста.

После установки опалубки в дно траншеи на глубину 40-50 см вбивают металлические столбы ограждения. Затем внутри опалубки в два яруса монтируется стальная арматура диаметром 10 мм.

Нижний ряд арматуры укладывается на подставки на расстоянии 3-4 см от стенки траншеи. С интервалами приблизительно 30-40 см, продольные стержни связывают поперечными перемычками. Затем устанавливаются вертикальные стойки из арматуры меньшего диаметра. На них крепят металлические арматурные стержни верхнего яруса и, так же, как и нижние, соединяют перемычками из арматуры.

Если опоры ограждения выполняются из стальных труб или металлического профиля, их лучше соединить с арматурой фундамента с помощью электросварки. Это сделает забор еще более прочным и надежным.

После установки столбов и арматуры, фундамент для забора из профлиста заливается бетонной смесью марки 200 (В15). Опалубку снимают, когда бетон наберет 70% своей прочности. При положительных температурах окружающего воздуха это происходит приблизительно через 7-10 дней.

Таким образом, устройство ленточного фундамента сводится к следующим операциям:

• разметка и отрывка траншеи;
• установка столбов;
• устройство песчаного основания под фундамент;
• установка опалубки;
• укладка арматуры;
• приготовление и заливка бетонной смеси;
• разборка опалубки.

Разновидности фундамента под забор

Существует множество конструкций заборов, но всех их объединяет нечто общее. Это общее то, что они все стоят лишь на нескольких разновидностях фундамента. Конечно, в зависимости от сложности конструкции могут отличаться такие параметры как глубина залегания фундамента под забор, диаметр или сечение свай (труб), глубина и ширина залегания цоколя фундамента под забор. От чего зависят эти особенности, спросите вы. Отвечаем, такие инженерные особенности конструкции, как и в строительстве дома, высчитываются в зависимости от местных условий. Большое значение имеет то, где будет строится забор, в каких климатических условиях, на каком типе грунта и из каких материалов. Давайте перечислим те немногие способы создания фундамента под забор, цена, которых разница. Но рекомендуем вам опираться в первую очередь на качество и надежность, нежели на цену фундамента под забор.

1. Труба вставляется в лунку, которую делают в грунте и засыпают ее песком и щебнем. Промежутки заполняются камнями щебнем. После этого лунка трамбуется.
2. Бурятся такие же лунки, как и в предыдущем варианте. В эти скважины вставляют трубу, но вместо щебня лунку заливают бетоном.
3. Монтируют опалубку, а в эту опалубку устанавливают трубу. Затем заливают бетон и дают схватиться материалу.
4. Используют специальные винтовые сваи, вместо труб. Похожие по конструкции сваи можно использовать и в строительстве фундамента для дома. О плюсах и минусах свайного фундамента и винтовых свай читайте в прошлой статье.
5. Изначально бетонируются столбы. А затем между ними делают ростверк. Для обеспечения достаточной прочности ленте, ленту ростверка армируют. Под ней формируется воздушный зазор.
6. Используют мелкозаглубленный ленточный фундамент на опорных столбах.
7. Устанавливают ленточный фундамент на глубину промерзания.

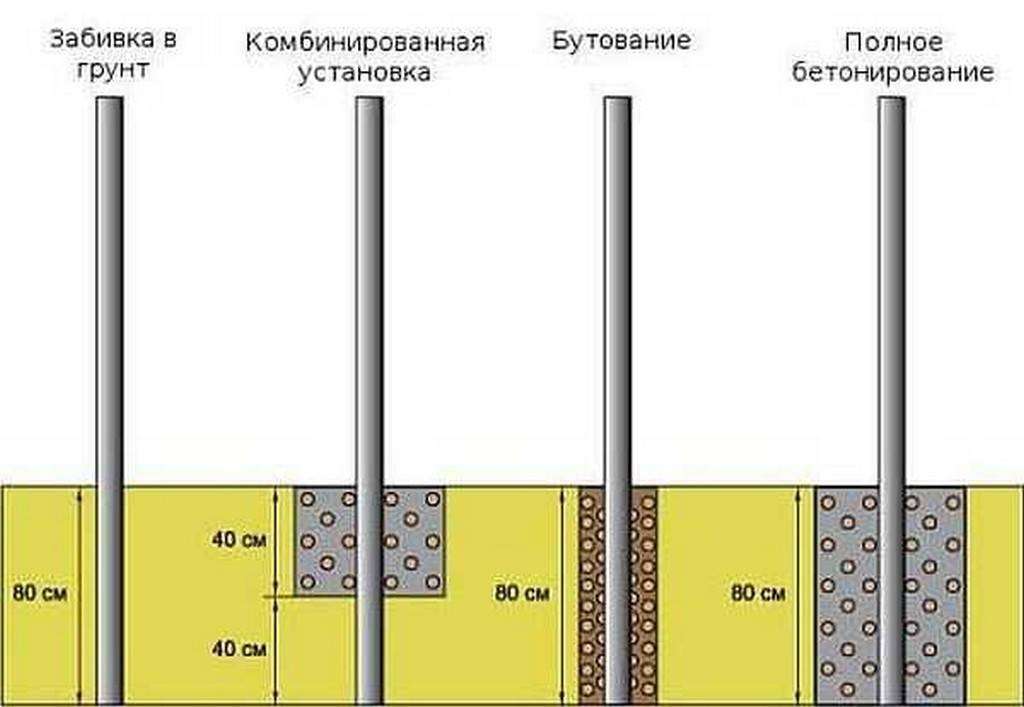

Разновидности установки столбов для заборов

А это дорого?

Когда вы начинаете строить забор и вдруг не делали еще инженерно-геологические изыскания, что мы обязательно рекомендуем при строительстве дома и не знаете уровень залегания грунтовых вод. То есть один старый проверенный способ. Начинаете копать около будущего забора шурф. Глубина его должна быть на 50-80 см ниже глубины промерзания по вашему региону. Эту информацию можно посмотреть в интернете, вот неплохой калькулятор. Вот вы копаете и дошли уже до этого уровня а воды все не видать, это хорошая новость для вас. Вам повезло, вы можете выбирать и ставить забор с основанием любой конструкции.

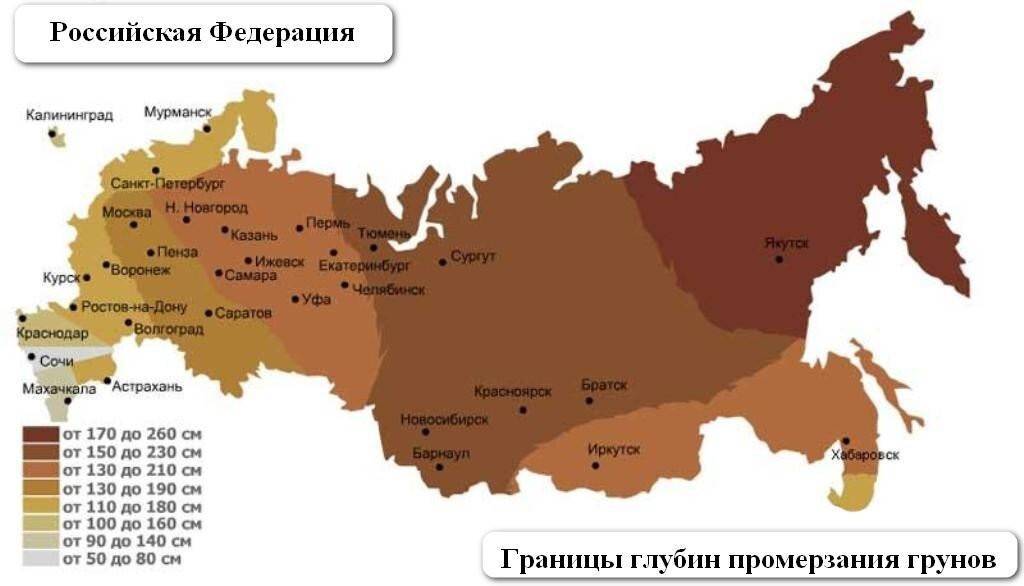

Границы промерзания грунтов в Российской Федерации

Кладка кирпичных столбов для забора своими руками (с видео)

Процесс кладки кирпичных столбов для забора своими руками рассмотрен на небольшом примере. Итак, чтобы построить небольшую полую колонну с четырьмя кирпичами в одном ряду высотой 900 мм (исключая нижний ряд из клинкерных кирпичей), с фундаментом 600 x 400 и глубиной 110 мм, понадобятся следующие материалы:

• для фундамента: 10 кг цемента, 25 кг песка и 40 кг заполнителя (щебня);
• для кирпичной кладки: 50 керамических кирпичей; 5 клинкерных кирпичей; 10 кг цемента; 40 кг строительного песка; 5 кг извести или 10 мл пластификатора; металлический арматурный прут длиной около 1 м;
• для штукатурки: 8 кг цемента; 48 кг строительного песка; 4 кг извести или 8 мл пластификатора.

Для строительства отдельно стоящего столба необходимо вынуть грунт под фундамент указанных размеров. Если этот столб пристраивается к стене и должен быть построен одновременно с ней, фундамент нужно уложить заранее, чтобы он мог просохнуть.

Перед началом кладки кирпичного столба для забора выложите первый ряд кирпичей без раствора. Проверьте, как будут перевязываться ряды столба и стены. Не забудьте, что в пролете забора с двумя столбами перевязывается только один из них, а у второго создается температурный шов. После этого можно приступать к строительству столба, используя раствор.

Для простеночных столбов, входящих в состав стены или стоящих возле нее в качестве опор, имеется выбор: либо перевязка кирпичной кладки столба с системой перевязки стены, либо колка кирпичей пополам и на три части в перемежающихся рядах кладки, чтобы оставить вертикальный шов по краям столба и затем усиливать горизонтальные ряды с помощью металлических анкерных или стеновых стяжек.

В случае если вертикальный шов остается не заделанным, преимущество в том, что его можно использовать как деформационный или температурный шов (его еще называют компенсационным зазором) для длинных стен. Это вертикальная щель, разделяющая фундамент и пролеты на отдельные фрагменты.

Обратите внимание на фото – при кладке столба для забора из кирпича строительный раствор в вертикальном шве, проходящем по полной высоте стены, отсутствует:

Это позволяет стене расширяться и сжиматься вдоль всей длины пролета, предотвращая растрескивание забора при изменениях температуры.

Чтобы удерживать стену в направлении горизонтального прогиба, в нее наполовину вмазывают плоскую оцинкованную металлическую полосу, другая половина которой расположена в кладке столба. Края других открытых вертикальных швов заполняют нетвердеющей мастикой.

Лучше всего создавать такие швы в простеночных столбах. Располагать их следует приблизительно через каждые 6 м, но не реже чем через 10 м.

На видео «Кирпичные столбы для забора своими руками» показано, как выполняется их кладка:

Возводим забор с ленточным фундаментом – порядок действий

Технология сооружения фундаментной основы в виде монолитной ленты для установки оградительной конструкции включает следующие операции:

1. Подготовительные мероприятия.
2. Выполнение разметки.
3. Земляные работы.
4. Формирование подушки.
5. Монтаж опалубки.
6. Сборку арматурного каркаса.
7. Заливку бетона.
8. Гидроизоляцию фундамента.

Остановимся на особенностях выполнения отдельных операций.

Формирование траншеи под фундаментную конструкцию ограждения

С земляными работами несложно справиться своими силами:

1. Очистите периметр участка от камней, мусора и растительности.
2. Сформируйте траншею, извлекая почву до нужного уровня.
3. Придайте боковым стенкам вертикальное положение.
4. Разровняйте совковой лопатой основание траншеи.

Своими силами несложно справиться с земляными работами

При выполнении земляных мероприятий ориентируйтесь на предварительно выполненную разметку.

Используем смесь песка и щебня для создания подушки

В подготовленном приямке закладывается основа фундамента. Формируйте подошву в следующем порядке:

1. Насыпьте на ровное дно траншеи смесь песка и гравия.
2. Пролейте гравийно-песчаный слой водой.
3. Уплотните подсыпку ручной или механической трамбовкой.

Важно производить уплотнение до достижения толщины демпфирующего слоя, составляющей 0,1-0,15 м. Для создания подушки используем смесь песка и щебня. Для создания подушки используем смесь песка и щебня

Для создания подушки используем смесь песка и щебня

Как собирается опалубка на ленточном фундаменте для сооружения основы забора

Опалубка для забора изготавливается из следующих материалов:

• влагозащищенной фанеры;
• плит ДСП;
• обрезных досок;
• металлических листов.

Из имеющегося материала готовятся щиты, которые устанавливаются в сформированном приямке

При сборке опалубки обратите внимание на следующие моменты:

• гидроизоляционную обработку поверхности древесины:
• вертикальность установки опалубочных щитов;
• обеспечение неподвижности элементов опалубки.

Следует тщательно герметизировать зазоры между щитами для предотвращения потерь цементного молочка.

Для сооружения основы забора собирается опалубка

Какая используется арматура для забора и как выполняется армирование

Для сборки силового каркаса используют различную арматуру:

• стальные стержни с рифленой поверхностью применяют для продольного армирования. Используют прутки класса А-III диаметром 10-12 мм;
• гладкую арматуру устанавливают в силовом каркасе в качестве поперечных элементов. Применяется материал диаметром 6-8 мм класса А-I.

Процесс армирования осуществляется по следующему алгоритму:

1. Нарезаются заготовки.
2. Вяжется арматурная решетка.
3. Собирается каркас.

Готовая конструкция размещается в опалубке с фиксированным расстоянием до поверхности грунта 40-50 мм.

Позволяет повысить прочностные характеристики ленточного фундамента усиление бетона стальной арматурой

Готовим раствор и осуществляем процесс заливки основания под забор

Для подготовки бетонного раствора используется песок, щебень, цемент, перемешанные в соотношении 3:5:1, а также вода. Порядок приготовления:

1. Смешайте в бетономешалке сухие ингредиенты.
2. Добавьте воду до необходимой пластичности.

Осуществляйте заливку бетона в опалубку следующим образом:

1. Непрерывно подавайте бетонную смесь.
2. Равномерно распределяйте бетон внутри опалубки.
3. Выполняйте виброуплотнение бетонного массива.
4. Разровняйте поверхность ленты.

При повышенной температуре воздуха увлажняйте бетон, чтобы предотвратить растрескивание. Для этого уложите на бетон полиэтилен, предохраняющий массив от испарения влаги.

Как выполняется гидроизоляция ленточных опор под будущее ограждение

Для гидроизоляции фундамента применяют различные методы:

• наносят на бетонную поверхность пропитывающие составы;
• покрывают бетон обмазочными смесями;
• укладывают на подушку полиэтиленовую пленку или рубероид.

Основные функции

Основание под ограждение является необходимым элементом для конструкции. Оно защищает забор от отрицательных воздействий, справиться с которыми по-другому не получится. Сюда относят высокую парусность, проседание земли, действие влаги из грунта или подземных вод. Необходимо отметить, что фундамент не всегда обязательно заливать.

Небольшая глубина основания

Бывают случаи, когда этот элемент сооружать не нужно. К примеру, если изгородь требуется только на время, и скоро ее демонтируют.

Если бетонное основание для забора сделано плохо, а во время его сооружения применялись материалы плохого качества, то скоро ограждение деформируется. Это относится к заборам из любых стройматериалов: бетонных блоков, шлакоблока, кирпичного, деревянного или каменного ограждения, из профлиста.

Бетонная лента под кирпичным ограждением на даче

У фундамента несколько основных функций:

1. Равномерное распределение нагрузки всей конструкции забора. Это не позволит ограждению просесть.
2. Поддержка забора. Не дает изгороди перекоситься, деформироваться.
3. Придание красивого внешнего вида. Сооруженный таким образом, забор смотрится намного презентабельней.
4. Защита забора от подтопления и размывания. Основание, тем более на косогоре, не позволяет талой или дождевой воде подтечь под ограждение, испортив его этим.

Главная задача основания – поддержка изгороди. Выбор фундамента определенного вида производится с учетом материала изготовления ограды.

Фото цоколя для забора представлено ниже.

Заливка монолитной основы

Подготовительные работы перед созданием основы

Одним из самых популярных фундаментов для кирпичного забора, сделанных своими руками, является ленточный.

Если его делать непосредственно на заводе по его производству, то цена, возможно, будет несколько выше.

Для того чтобы выбрать оптимальный вариант бетона, необходимо понимать, что он представляет из себя смесь цемента, песка и различных дополнительных компонентов в виде присадок, гравия и прочего.

Можно создать эту смесь самостоятельно, рассчитав в нужных пропорциях все компоненты. Тем, кто не уверен в своих силах, лучше купить готовую смесь.

Для создания фундамента под изгородь оптимальной будет М200 (В15). Именно этот состав профессионалы применяют для формирования основы для лестниц, заборов, ленточной опоры.

Среди преимуществ готовой смеси выделяют тщательное и равномерное распределение всех компонентов, а также оптимальное пропорциональное их соотношение, чего сложно добиться при самостоятельном замесе.

Если вы все же решили создавать самостоятельно бетон, то для этого потребуется:

• аппарат для тщательного смешивания компонентов бетона (можно взять в аренду);
• цемент типа М400;
• песок средней фракции;
• сито для того, чтобы просеивать песок;
• гравийная или щебневая насыпь среднего размера;
• лопата;
• резервуары для того, чтобы туда засыпать все компоненты;
• вода.

Кроме раствора важную роль играет опалубка, основным материалом для которой является пиломатериал. В качестве опалубки можно использовать обрезную доску 2–2,5 см или довольно толстую фанеру (не менее 8 мм), которая устойчива к влаге.

Для того чтобы деревянные элементы не испачкать бетоном, потребуется укрывной материал, в качестве которого послужит пленка из полиэтилена.

Также для сбора опалубки понадобятся металлические уголки и саморезы для работы по дереву. В качестве крепежных материалов можно использовать гвозди, но забивать их нужно с внутренней стороны, а загиб производить с внешней.

Благодаря этому полиэтилен будет надежно закреплен на пиломатериале, а демонтаж опалубки будет проще.

Инструкция по изготовлению фундамента под забор

Практически любое основание для ограждения можно изготовить своими руками, если тщательно изучить технологию и соблюдать все её предписания.

Ленточный фундамент

Процесс создания данного типа основания для забора состоит из определённых последовательных этапов. При последовательном и тщательном исполнении каждого из них в итоге вы получите добротную основу для вашего забора. Итак, вам необходимо:

1. Провести разметку территории. Для этого по периметру участка, который будет обноситься забором, нужно вбить колышки, между которыми натянуть бечёвку. Отдельно необходимо обозначить места расположения калитки и ворот.
2. Выкопать траншею. Глубина канавы не менее 35 см, в местах установки опор — 60–90 см. Ширина около 40 см.
3. Установить столбы опоры. В их качестве можно использовать любой материал. Обычно это трубы, диаметром около 80 мм. Высота их должна быть такой, чтобы при вкапывании в грунт, хватило и на всю высоту будущего забора. Их нужно установить в подготовленные лунки, засыпать битым кирпичом, гравием или камнем.

Ленточный фундамент можно считать оптимальным решением для забора

Опалубку обычно делают из досок

Лента должна немного выступать над уровнем земли

Видео: ленточный фундамент для забора своими руками

Основание под лёгкий забор из профнастила

Для забора, изготовленного из профилированного листа, фундамент может быть не таким основательным. Такое ограждение можно установить на столбчатый фундамент:

1. Сначала проводится разметка, при этом нужно обозначить места расположения столбов. Расстояние между ними должно быть около 2 м.

Столбы необходимо обрабатывать антикоррозийным раствором

Много времени на возведение забора из профнастила не уйдёт

Чтобы увеличить прочность фундамента дополнительно можно вырыть неглубокую траншею, дно которой застелить геотекстилем, засыпать щебней и покрыть плёнкой. Далее установить опалубку, дно армировать, затем залить цементной смесью.

Видео: столбовая основа под забор

Фундамент забора из кирпича

Кирпичный забор нуждается в основательном и добротном фундаменте, ведь масса такой конструкции внушительная. Последствия несоблюдения технологии или выбора неподходящего типа основания могут проявляться в виде трещин на самом заборе. Есть два варианта обустройства фундамента для кирпичного забора, которые одинаково подходят как для трёхметровой конструкции, так и для небольшого ограждения:

• ленточный фундамент (глубина 40–50 см, ширина 40 см), часть которого находится над землёй (его обязательно необходимо армировать арматурой 12–14, по две сверху и снизу);
• ростверк обустраивается в местах расположения столбов на глубину промерзания, то есть на 120–1250 см вглубь грунта, а между ними привычная армированная лента.

Второй вариант обустройства фундамента более надёжный в случае строительства кирпичного забора.

Кирпичный забор требует основательного фундамента

Есть секреты, зная которые можно значительно увеличить срок службы фундамента:

• под лентой можно обустроить песчаную подушку, которую дополнительно смочить водой, что значительно снизит риск смещения основания;
• использовать цемент не ниже марки М-200;
• заливать бетон за один раз;
• если раствор вы изготавливаете не сами, а заказывается в специализированной фирме, то заказывать нужно на 10% больше, поскольку часть воды обязательно впитается в грунт;
• между фундаментом и кирпичной кладкой должен быть слой гидроизоляции.

Цокольная часть забора составляет единое целое с фундаментом

Фундамент под ограждение с кирпичными столбами

Кирпичные столбы выполняют скорей декоративную функцию, нежели практичную. Однако такой забор можно устанавливать на тех участках, когда необходимо немного выровнять перепад высот на участке.

Под кирпичные столбы можно использовать свайный фундамент

Процесс создания фундамента происходит по следующему плану:

1. Вырыть канаву по периметру будущего забора глубинойдо 70 см и шириной не менее 80 см.
2. На дно уложить дренажную подушку. Использовать нужно для этого песок и щебень крупной фракции.
3. Уложить рубероид.
4. Залить слой цементного раствора в 20 см. В этом слое уложить арматурную сетку. Используйте арматуру диаметром в 6 мм.
5. После того как бетон полностью затвердеет, укрыть его рубероидом.
6. Теперь можно обустроить ленту кладкой в два кирпича. Её придётся поднять до уровня грунта.
7. Теперь необходимо армировать места расположения столбов. Проволоки диаметром в 3 мм будет достаточно.
8. Выложить цоколь из кирпича, причём и цоколь, и столбы выкладываются как единое целое. Далее столбы выкладываются монолитной кладкой.

Оригинально смотрится ленточный фундамент под забором с кирпичными столбами

Изготовление

Сделать фундамент под забор своими руками несложно. Нужно только заранее произвести все необходимые расчеты и четко придерживаться пошаговой инструкции при выполнении работ.

Расчет

Чтобы рассчитать, на какую глубину необходимо укладывать фундамент под средней тяжести и тяжелые заборы, необходимо учесть следующие факторы: особенности конструкции забора, глубину промерзания почвы, уклон местности, структуру грунта и высоту пролегания грунтовых вод.

Для того, чтобы расчет был правильным, необходимо рассчитать площадь фундаментного основания. Так, если мы имеем фундамент длиной 50 метров и предполагаемой шириной 30 см, то мы легко можем определить его площадь (15 м2), которая в дальнейшем станет основой для расчета глубины основания.

Кроме того, необходимо определить надежную площадь фундамента, которая определяется путем деления давления надземной части на фундаментное основание, скорректированное на коэффициент надежности, на сопротивление грунта и коэффициент условий работы.

Заливка

На пучинистых глинистых грунтах лучше всего выполнять комбинированный тип основания. Перед тем, как залить столбчато-ленточный фундамент под забор, необходимо сначала вырыть траншею соответствующей расчету глубины и ширины. В местах установки столбов произвести бурение отверстий для установки столбов.

Далее по всему периметру будущего основания забора выполняется деревянная опалубка. На дно каждой ямы под столбы укладывается сложенный в два слоя рубероид. Далее устанавливают столбы и проводят армирование фундаментной ленты сеткой из арматуры.

Теперь можно начинать лить бетон. Правильно его заливать – горизонтальными слоями. Если не получается за один раз залить всю ленту, то нельзя допускать, чтобы в одном месте опалубка была залита до верха, а в другом ее бы не было вообще. Бетон будет сохнуть 3-5 дней.

Ленточный мелкозаглубленный фундамент делать еще легче. Он закладывается выше уровня промерзания грунта. Поэтому такое основание восприимчиво к сезонным движениям грунта. Такое основание больше подойдет для устройства на участках, где грунт имеет однородную структуру по всей площади ограждения.

Для устройства такого фундамента выкапывают неглубокую траншею (0,5-0,7 м), на дно которой укладывают песок (0,15 м) и утрамбовывают его. Сверху насыпают слой щебня (0,15 м). Щебень с песком являются своего рода дренажным основанием, благодаря которому от фундамента будет отводиться вода. Далее в траншее пробуриваются лунки для столбов глубиной 0,3-0,4 м.

Далее столбы соединяют арматурой при помощи сварки. Устанавливают опалубку. После этого приступают к заливке бетона, придерживаясь общих правил, описанных выше. После того, как бетон будет залит, обязательно следует еще раз удостовериться в том, что столбы стоят ровно.

Существует еще один альтернативный вариант устройства фундамента – из старых автомобильных покрышек. Но он довольно противоречив и не встречает широкого применения в устройстве оснований под заборные конструкции.

Чтобы фундамент под забором прослужил долго, необходимо не только правильно его залить, но и защитить от атмосферных осадков. А для этого необходимо выполнить отмостку или отлив, представляющий собой проходящий по всему периметру фундамента порожек с уклоном в сторону, противоположную фундаментному основанию.

Отлив можно делать как одновременно с заливкой фундамента, так и после. Для этого по всей линии забора на ширину около 0,5 м и глубину 0,15 м откапывается траншея, которая засыпается щебенкой и утрамбовывается. При выполнении отлива одновременно с фундаментом из него в сторону отмостки выпускаются арматурины. Если отлив делается после устройства основания забора, то в нем делаются отверстия и в них вставляются прутья арматуры.

На участке с уклоном

Если необходимо вести строительство конструкций забора на участке с большим уклоном, то фундамент под него не должен быть наклонным. В таких случаях выстраивают ступенчатое основание, каждый участок которого является строго горизонтальным. В самом низком месте фундамент выполняют в уровень с почвой. Переход с уровня на уровень делается уступами. Длина уступов должна быть больше их высоты не меньше, чем в 2 раза. Высота должна составлять не менее 0,6 м.
