Расчет плитного фундамента
В отличие от ленточного основания, для расчета плитного фундамента потребуется уточнить намного меньше параметров. Нам потребуется узнать несущую способность грунта и самого бетона. Также стоит убедиться в том, что плиточный фундамент будет способен выдерживать вес будущей постройки. Для этого разделим общий вес конструкций (бетонного основания и постройки) на общую площадь фундамента.
Рассмотрим пример. Сухой грунт обладает несущей способностью 2 кг/см2, используем мы бетон марки М 150 с несущей способностью 163 кг/см2. Исходя из этих данных получается, что фундамент и постройка не должны оказывать на грунт давление более 2 кг/см2.
Расчет толщины плитного фундамента также будет зависеть от этих показателей. Допустим, вы планируете построить баню в 2 этажа 10 х 10 м, соответственно площадь основания составит 100 м2. Если толщина фундамента будет 20 см, то его приблизительный вес (учитывая армопояс) составит порядка 100 тонн. При толщине стенок постройки в 25 см, общий вес всего сооружения увеличится еще на 30 тонн. Но, ведь в доме будет еще находиться мебель, оборудование и люди. Прибавляем еще 70 тонн и получаем 300 тонн. Если разделить эту величину на 100 м2, то мы получаем приблизительно 0,1 кг/см2 – это и будет давление, оказываемое постройкой на грунт.
Полезно! Если вы планируете возвести мелкую постройку, например плитный монолитный фундамент под гараж, то минимальная высота основания может быть 10 см. Если же речь идет о жилых домах, то минимально допустимая толщина составляет 20 см.
Однако, стоит учитывать, что это только приблизительный расчет. Независимо от того, планируете вы возвести плитный монолит или ленточный фундамент самостоятельно, лучше внимательно изучить:
- ГОСТ 25100 – чтобы разобраться с классификацией грунтов;
- СП 70.13330 – где говорится об ограждающих и несущих конструкциях;
- СП 28.13330 – антикоррозийные покрытия силовых каркасов зданий;
- ВСН 29-85 и 37-96 – изготовление и проектирование МЗФ.
Нужно учитывать, что плитный фундамент очень сильно отличается от «ленты», поэтому площадь опирания и другие параметры будут разниться.
После составления проекта, начинаем готовить разметку под плитный фундамент своими руками.

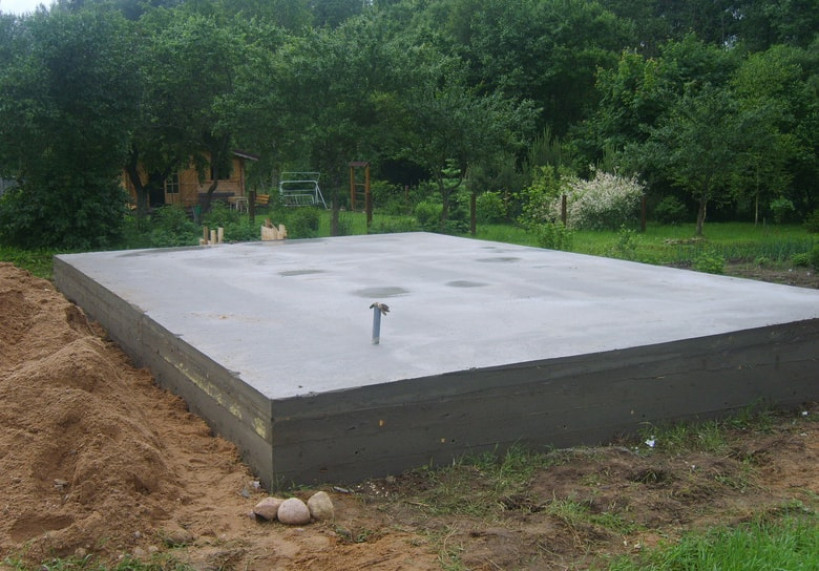

Что представляет собой данное железобетонное основание?
Данная железобетонная конструкция – усиленная арматурной решеткой плита, которую заливают в котловане поверх подушки (состоит из слоя песка и щебня). Уровень её заглубления зависит от свойств грунта и назначения. Для зданий без подвалов её заглубляют на 20-50 см. Верхнюю поверхность плиты чаще поднимают чуть выше нулевой отметки.
Преимущества данного основания:
- Равномерное распределение передаваемых от здания нагрузок на почву и устойчивость к подвижкам грунта.
- Минимальная нагрузка на грунт, допускает строительство индивидуального дома на слабых и неустойчивых грунтах.
- Позволяет использовать залитый фундамент в качестве чернового основания для напольного покрытия.
- Хорошая жёсткость и прочность.
- Длительный срок службы.
- Несложная технология укладки, позволяющая залить плиту своими силами без участия спецтехники.
Толщина монолитной плиты под индивидуальный дом может составлять 20 – 40 см. Её чаще всего усиливают двухрядным армирующим каркасом. Необходимые коммуникации и отверстия требуется закладывать на этапе нулевого цикла, потому что после завершения бетонирования монолитную плиту нельзя долбить и сверлить. Это приведёт к её частичному разрушению.
Вокруг неглубокого плитного фундамента необходимо обязательно уложить дренажную систему для отвода талой и дождевой воды, иначе на основание будет воздействовать влага, в результате чего оно будет разрушаться.
Уход и обслуживание фундамента
Правильный уход и обслуживание фундамента поможет сохранить его в хорошем состоянии на протяжении долгого времени. В этом разделе рассмотрим основные меры по уходу и обслуживанию фундамента из плит своими руками.
1. Очистка от мусора и растительности
Регулярно проводите очистку фундамента от мусора и растительности, которые могут накапливаться вокруг него. Удаляйте сор из дренажных систем и водостоков фундамента, чтобы предотвратить засорение и попадание влаги в конструкцию.
2. Проверка наклона и трещин
Периодически осматривайте фундамент на наличие наклона или трещин. Если замечены отклонения или повреждения, следует проконсультироваться с специалистом и принять меры для устранения проблемы.
3. Поддержание дренажной системы
Проверяйте работу дренажной системы фундамента. Очищайте дренажные каналы и трубы от засоров и установите дополнительные меры защиты от засорения для обеспечения нормального функционирования системы.
4. Контроль влажности
Следите за уровнем влажности вокруг фундамента. При необходимости используйте средства для увлажнения или сушки грунта, чтобы предотвратить возможные проблемы с основанием здания.
5. Регулярное техническое обслуживание
Проводите регулярное техническое обслуживание фундамента, включающее проверку состояния и работоспособности всех элементов конструкции. В случае обнаружения каких-либо дефектов или неисправностей, обратитесь к специалистам для устранения проблемы.
6. Защита от воздействия внешних факторов
Принимайте меры для защиты фундамента от воздействия внешних факторов, таких как ультрафиолетовое излучение, перепады температур и агрессивные химические вещества. Используйте специальные защитные покрытия или маскирующие материалы, чтобы продлить срок службы фундамента.
Список основных мер по уходу и обслуживанию фундамента:
- Очистка от мусора и растительности
- Проверка наклона и трещин
- Поддержание дренажной системы
- Контроль влажности
- Регулярное техническое обслуживание
- Защита от воздействия внешних факторов

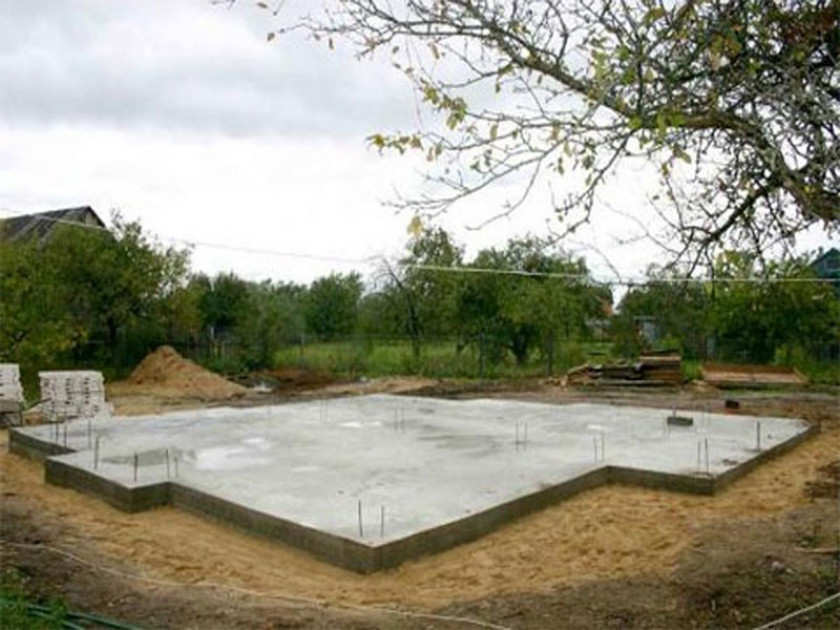

Как построить монолитный плитный фундамент своими руками
Плитный фундамент своими руками
Итак, скажем сразу, чтобы соорудить под домом такую базу, нужно здоровье, желание и, хотя бы один помощник (чтобы быстрее окончить, не те скучать в одиночестве). Устройство плитного фундамента начинается, как и все остальное в строительном деле, с расчетов.
Потому что толщина такой конструкции колеблется от 100 до 500 мм. А если вспомнить, что бетонная «подстилка» укладывается по всей площади дома, к гадалке не ходи – дешевле заказать у инженера-строителя расчёт толщины плиты, чем сделать ее больше хотя бы на 20 мм. Про «меньше» промолчим – к чему вам лопнувшее основание?

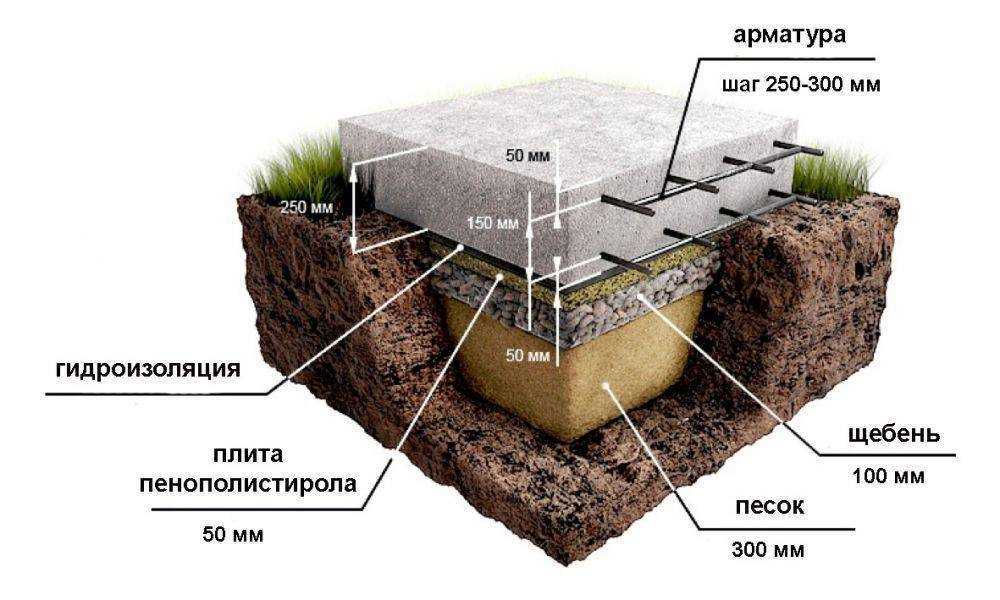

В целом, структура такой строительной конструкции предельно проста:
- утрамбованная дренажная подушка толщиной около от 15 см (на глинистых грунтах) и до 30 (и более), на пучинистых;
- гидроизоляционный слой;
- утеплитель (по периметру плавающего основания);
- армирующая сетка;
- бетонная заливка.

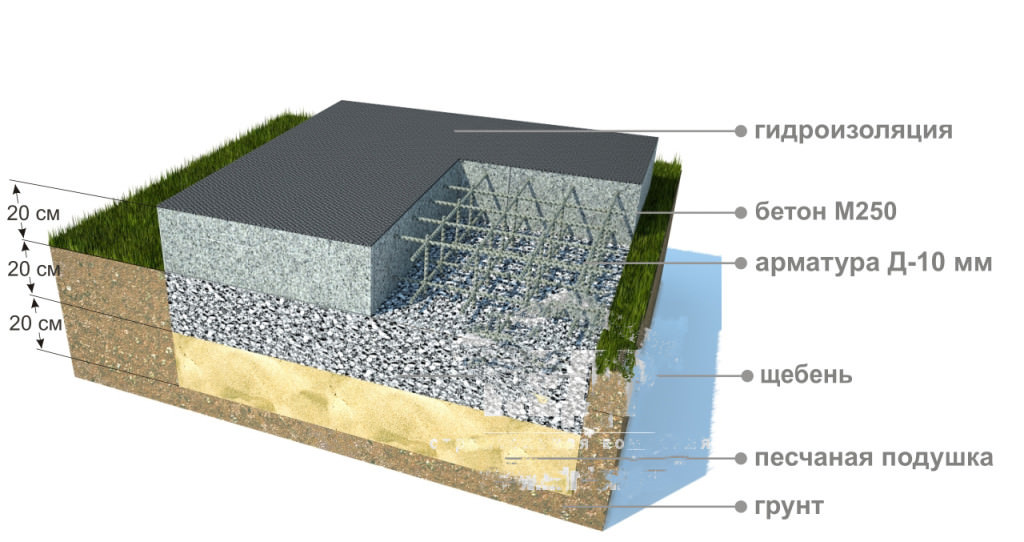

Толщина плиты
Средняя толщина плиты основания для частного дома составляет 300 мм
Монолитный плитный фундамент хорош для обустройства любого здания, но толщина рассчитывается разная. Чем больше нагрузка здания, тем толще должна быть плита. Также её размеры зависят от глубины закладки несущей конструкции.
При обустройстве мелкозаглублённого основания толщина обычно составляет около 0,3 м. Если планируется закладка глубокого фундамента, то размеры могут достигать 1,5 м. Чаще всего плита для обычного частного дома обустраивается толщиной не больше 0,4 м.
Оговорим марку бетона. Здесь главное соблюдать инструкцию по его приготовлению. Лучше всего приобретать уже готовый бетон марки М200. Также он должен иметь соответствующие характеристики по устойчивости к влаге и холоду (по воде W8, к холоду F200).
Основание-плита – для каких объектов используется?
Плитный фундамент рекомендован для возведения кирпичных и каменных построек, зданий из ячеистого бетона, частных домов каркасного типа. Он практически незаменим при:
- выполнении земляных работ на сложных почвах;
- строительстве сооружений, в которых фундамент играет роль напольного основания (в данном случае обязательной является организация под ним качественной гидро- и термоизоляции);
- возведении частных домов без цокольного высокого яруса либо подпола.
Схема формирования фундамент плиты Рекомендуем
- Фундамент из блоков ФБС – строим надежное основание в кратчайшие сроки
- Фундамент из покрышек – надежнее основание для легких построек
- Столбчатый фундамент – самое простое и дешевое основание для дома
Описываемый тип основания целесообразно обустраивать для зданий высотой не более 2–3 этажей. Очень часто такой фундамент возводится в регионах с холодным климатом, в местах, где земля промерзает достаточно сильно во время зимы. По этой причине плитные основания так популярны в Скандинавских странах и в районах Крайнего Севера.
Плитные сооружения относят к категории железобетонных монолитных конструкций, закладываемых под всей площадью возводимого здания или дома. Это обеспечивает уменьшение нагрузки на почву, что в свою очередь гарантирует повышение стойкости постройки к сезонным изменениям, характерным для разных типов грунта. По сути, заливаемая плита функционирует как одна – надежная и сверхпрочная, платформа, которой не страшны никакие локальные деформации.
В условиях пучинистых почв плитная конструкция при замерзании грунта приподнимается (причем этот процесс проходит равномерно), а при наступлении оттепели – опускается. За счет такой особенности работы плитные основания нередко называют плавающими. Здесь есть один нюанс. Под плавающими понимают незаглубленные платформы. Их устанавливают строго на поверхности почвы. Понятно, что при подобном расположении обустроить подвал в здании не получится.
Если плита углубляется в землю – ниже отметки, где отмечается промерзание почвы, речь уже идет о заглубленном основании. Выбор конкретного вида фундамента зависит от ряда факторов. При проектировании плитной платформы обычно учитывается следующее:
глубина промерзания и общие характеристики почвы;
допустимая нагрузка на платформу (принимаются во внимание особенности местности и тип возводимой постройки);
необходимость в дополнительном упрочнении фундамента и создании дренажа.
Как рассчитать толщину фундаментной плиты
Определившись с типом плитного фундамента, приступают к расчёту параметров железобетонной плиты. Её толщину определяют таким образом, чтобы обеспечить оптимальное удельное давление на грунт
Достичь в этом вопросе равновесия чрезвычайно важно, иначе при чрезмерной нагрузке на грунт дом будет усаживаться, а при недостаточной — перекосится
При расчёте учитывают несколько факторов:
- тип и особенности грунта;
- массу самого плитного фундамента;
- вес строительных материалов, необходимых для строительства здания;
- полезную нагрузку в виде оборудования, мебели, инженерных коммуникаций и элементов инфраструктуры;
- снеговую и ветровую нагрузку.
Определение толщины фундаментной плиты под крупномасштабное строительство — тема для отдельной статьи. Если необходимо рассчитать основание под небольшой жилой дом, то пользуются упрощённой методикой.
- Вычисляют суммарный вес здания с отделкой и коммуникациями, после чего к полученному значению прибавляют климатическую (снег, дождь, ветер) и эксплуатационную (обстановка, оборудование, люди) нагрузку.
- По суммарному весу и площади сооружения в плане рассчитывают давление на грунт (вес фундамента не учитывается).
- По данным из представленной ниже таблицы (цифры в скобках) определяют вес, которого не хватает для достижения оптимальной нагрузки на грунт.
- Учитывая, что плотность армированного железобетона равняется 2,7 г/см3, а также на основании данных о площади, вычисляют толщину плиты.
- Полученное число округляют до 5 см в ближайшую сторону. При этом допустимое отклонение от оптимального давления должно составлять не более 25%.
Таблица: расчёт толщины плитного фундамента
| Грунт | кгс/см2 |
| Щебень, гравий | 5 |
| Пески крупные, гравелистые | 4 |
| Пески средней крупности | 3 |
| Пески мелкие и пылеватые плотные | 2 (0,35) |
| Пески мелкие средней плотности | 1,5 (0,25) |
| Супеси твёрдые и пластичные | 2,5 (0,5) |
| Суглинки твёрдые и пластичные | 1,5 (0,35) |
| Глины твёрдые | 4 (0,5) |
| Глины пластичные | 1,5 (0,25) |
Возможен вариант, когда рассчитанное значение превышает 35 см. Это говорит о том, что при выборе типа основания была допущена ошибка и дом свободно сможет стоять на ленточном или столбчатом фундаменте. Если же вышло так, что толщина плиты должна составлять 15 см, то это свидетельствует о чрезмерном весе здания — в этом случае его постройку лучше доверить специалистам.
Основа для расчетов
Фундамент должен быть больше размеров строения
Расчеты по высоте и площади плитных фундаментов относительно несложные. Габариты основания должны выходить за пределы стен дома и рассчитываются по формуле:
S >γn F/γc Ro,
Где γ=1,2- коэффициент надежности;
F – вертикальная нагрузка (вес строения, сезонные нагрузки, проходимость);
γc – коэффициент типа грунта (пластичная глина – 1,0;слабо пластичная глина, маловлажные пески, крупные пески – 1,2; мелкие пески – 1,3,);
R0 – условное сопротивление грунта, значение которого берется в таблице из СНиП для мелкозаглубленных фундаментов.
Армирование
Толщина и схема размещения используемых металлических прутьев по аналогии с другими параметрами фундамента обосновываются расчетом.
В стандартном исполнении армированный каркас монолитной фундаментной плиты представляет собой две соединенные клетчатые сетки с частотой ячеек от 100 до 300 мм. Конструкция собирается из рифленых прутьев с классом стали AIII с сечением не менее 12 мм (меньший диаметр допустим только для вертикальных элементов каркаса) и укладывается с отступом от края и низа будущей плиты не менее 5 мм.
Для соединения поперечных и продольных элементов используется проволока или пластиковые хомуты.
Скреплять элементы с помощью сварки категорически не рекомендуется из-за требований к каркасам нагружаемых ж/б конструкций, погруженных в землю или контактирующих с грунтом (жесткие соединения быстрее разрушаются под весовыми и коррозийными нагрузками).
Ряды каркаса собираются из цельных элементов, располагаемых с равным интервалом. Исключение делается для участков плиты, в будущем воспринимающих нагрузку несущих стен, в ряде случаев усиливаемых двойным рядом прутьев.
Армирование плитного фундамента занимает много сил и времени, данные работы не рекомендуют проводить в одиночку.
Для обеспечения требуемого отступа в 5 мм под нижнюю сетку укладывается специальные пластиковые подставки.
Также на этапе армирования плиты учитывается необходимость заложения вертикальной арматуры для связки с каркасом колонн или несущих стен (актуально при планировании последующей заливки монолитных вертикальных конструкций здания).

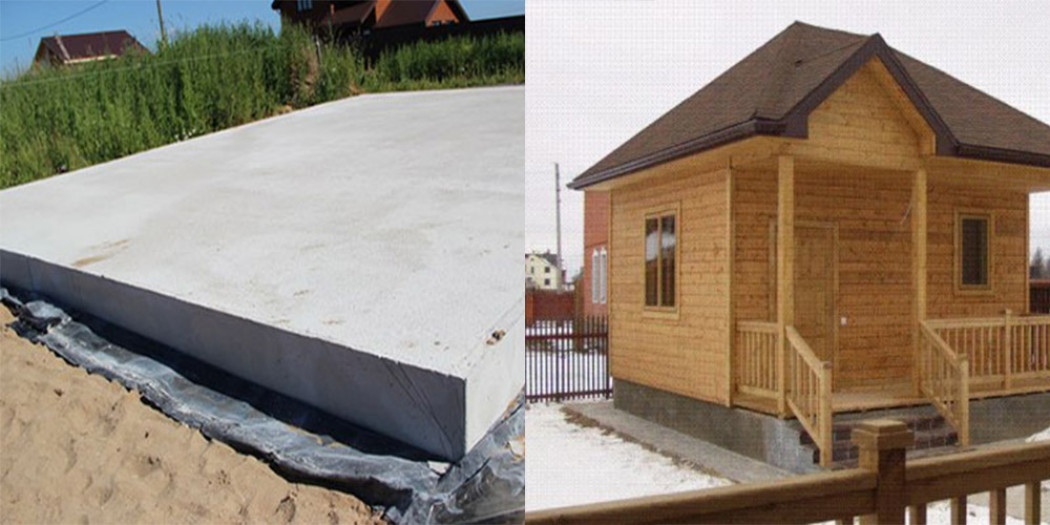

В целях экономии при возведении не тяжелых домов из дерева и легких бетонов можно использовать схему устройства фундамента без сплошного армирования, применяя армирование арматурой только в местах несущих стен, по остальной плащади применяется металлическая сетка 10 на 10. Смотрите на этой схеме.
Плюсы и минусы монолитного фундамента
Несмотря на то, что есть куда более простые и дешевые в обустройстве типы оснований, технология монолитного фундамента активно применяется по всей стране, так как обладает уникальным набором преимуществ:
- возможность обустройства на тех типах почвы, где строительство другого варианта фундамента невозможно. Это, например, мелкопесчаные и пылевые грунты, насыпные и водонасыщенные, слабонесущие и глинистые почвы;
- долговечность выше, чем у других типов фундамента, и достигает 150 лет при условии соблюдения всех тонкостей его обустройства;
- рекордная несущая способность. Монолитный плитный фундамент выдерживает огромные нагрузки. Для частного строительства это означает, что на нем можно возвести 3-этажный кирпичный дом;
- нагрузки на основание распределяются равномерно, ведь оно монолитное. Отсутствие швов и стыков убережет конструкцию от появления деформаций и разрушений при подвижках грунта, а значит, и дом не перекосится и не покроется трещинами;
- во время сезонных пучений грунта основание равномерно приподнимается вместе с домом, а потом так же равномерно опускается, при этом какие-либо деформации полностью отсутствуют;
- монолитное основание сильно упрощает обустройство чернового пола. После минимальной подготовки на него уже можно класть ламинат, плитку или линолеум;
- монолитная плита становится отличной защитой от грунтовой сырости, которая может проникать в дом, построенный, например, на ленточном основании;
- минимальное количество земляных работ, так как монолитный плитный фундамент заглубляется примерно на 2/3 своей толщины и относится к мелкозаглубленным основаниям. Поэтому подготовительные работы сведены к минимуму, что позволяет сократить временные и финансовые расходы;
- относительная простота и скорость обустройства. Без специальной техники будет сложно обойтись, но времени на подготовку столь надежного основания уйдет минимум. К тому же, выровнять площадку, насыпать песчано-гравийную смесь и утрамбовать ее при наличии необходимой техники сможет практически любой мастер.
По итогу у нас получается уникальное основание, которое можно применять чуть ли не всегда и везде, но, увы, без недостатков не обходится:
- цена. Чтобы залить основание подо всей будущей постройкой, потребуется много бетона и арматуры, а это большие растраты;
- заливку необходимо выполнять одномоментно, а чтобы приготовить такое большое количество бетона, придется воспользоваться специальной техникой (лучший вариант – автомиксер), а это дополнительные расходы;
- возведение монолитного фундамента лучше доверить специалистам. Конечно же, можно попробовать обойтись и своими силами, но придется арендовать специальную технику;
- обустроить подвал или погреб под домом невозможно;
- при строительстве монолитного основания в районах, где температура достигает рекордно низких отметок, необходимо дополнительно обустраивать слой теплоизоляции, что удорожает строительство фундамента;
- монолитный фундамент не подходит для местности, где часто наблюдаются оползни. Также его лучше не использовать на грунтах с мощным илистым или растительным слоем. Еще одно ограничение – местность с большим уклоном;
- необходимо заранее продумать расположение всех коммуникаций.
Виды железобетонных фундаментных плит, устройство плоской и ребристой
Основным критерием отличия ж/б плитных фундаментов является их внутреннее устройство. По этому признаку силовые конструкции делят на два типа:
- Монолитные.
- Сборно-монолитные.
Первая методика представляет собой классическую последовательность технологических операций по заливке бетона в опалубку на подготовленную подушку из нерудных материалов. При этом заливка плиты производится с армированием для увеличения жесткости и стойкости фундамента к растягивающим и другим моментам.
Технология устройства сборно-монолитного основания предполагает использование готовых ж/б плит, которые укладываются на песчано-щебневую подложку, а затем заливаются бетонным раствором. Прочность и несущая способность фундамента в этом случае обеспечивается заводскими блоками.
По форме поверхности плиты могут плоскими и ребристыми.
Возведение плитного ребристого основания своими руками заключается в дополнительном рытье траншей. Пространство, которое образуется между рельефными изгибами, заполняют смесью из нерудных материалов.
Технология монтажа
Сначала проводят расчеты глубины заложения основания и определяют, сколько понадобится строительных материалов. После этого приступают к разметке участка. Согласно проекту, делают чертеж на бумаге, затем переносят разметку на участок. Подробнее о фундаменте из локов смотрите в этом видео:
Очищают строительную площадку от мусора и максимально выравнивают.
Колья закапывают по углам постройки и краям несущих стен, натягивают между ними веревку. Все работы выполняют с соблюдением уровня.
Подготовительный этап
Траншею копают согласно разметке
Пошаговая инструкция по подготовке строительного участка к устройству фундамента из бетонных плит:
- Согласно разметке, копают траншею вручную или с привлечением техники.
- Дно и стенки выравнивают по уровню, зачищают.
- На дне устраивают песчаную подушку, толщиной 150-200 мм. Песок смачивают и плотно утрамбовывают.
- Иногда требуется заливка тонкого слоя бетона, толщиной 100 мм.
- Выполняют гидроизоляцию всей поверхности траншеи.
Устройство фундамента
Стыки блоков промазывают битумом
Для монтажа фундамента понадобится привлечение специальной техники.
- Железобетонные блоки кладут от углов, плотно друг к другу по всему периметру траншеи.
- Чтобы повысить теплоизоляцию, промазывают стыки битумом или цементным раствором.
- Следующие ряды укладывают со смещением стыков.
- Внутренние промежутки между железобетоном и канавой засыпают песком, смачивают его и хорошо уплотняют.
- Выполняют гидроизоляцию и теплоизоляцию фундамента. О том, какое основнаие выбрать, смотрите в этом видео:
При выборе вида фундамента для дома нужно провести все расчеты по объему бетона, толщине, глубине заложения и т. д. На основании полученных показателей определяют экономическую выгоду монтажа плитного основания. Не стоит забывать, что конструкция одновременно служит полом, это позволяет сэкономить на черновой стяжке.

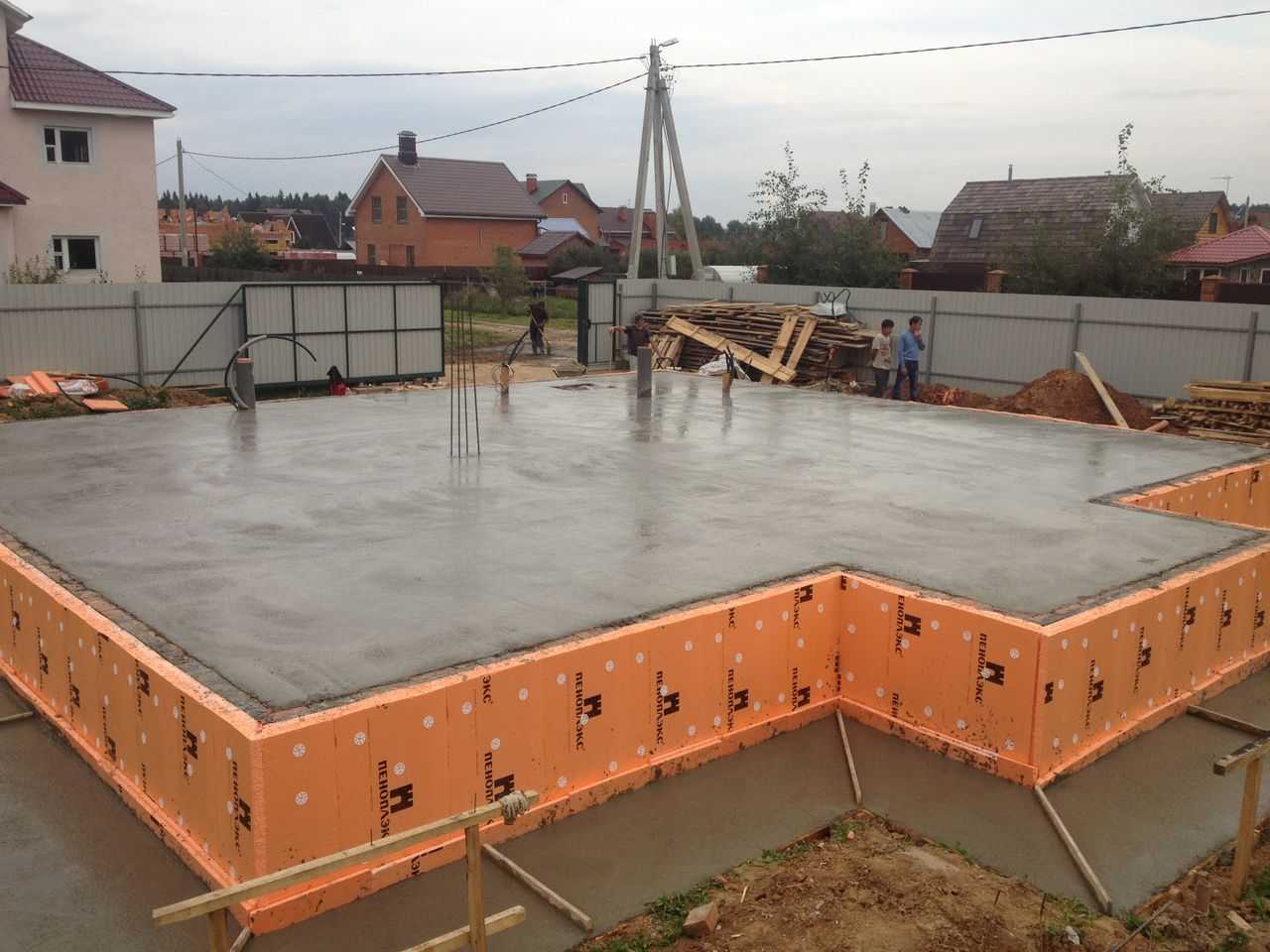

Заливка фундамента
После установки опалубки и укладки арматуры необходимо приступить к заливке фундамента. Этот этап является одним из самых важных в конструкции фундамента, так как качество заливки напрямую влияет на прочность и долговечность всего сооружения.
Перед началом заливки необходимо выполнить следующие шаги:
- Проверить, что всё оборудование и материалы готовы к работе.
- Убрать все лишние материалы и строительный мусор с площадки.
- Проверить, что опалубка имеет достаточную жёсткость и устойчивость.
- Проверить укладку арматуры на соответствие проекту и выполненные сварные швы на прочность.
- Установить датчики контроля температуры и влажности воздуха, если это требуется по проекту.
После выполнения подготовительных операций можно приступать к заливке фундамента. Для этого потребуется приготовление бетонной смеси и выбор метода заливки.
Процесс заливки фундамента состоит из следующих шагов:
Подготовка бетонной смеси. Для этого необходимо смешать в нужной пропорции цемент, песок, щебень и воду в бетоносмесительной установке или вручную.
Проверка консистенции бетонной смеси. Она не должна быть слишком густой или жидкой. Рекомендуется использовать специальные инструменты для определения консистенции, например, стандартное конусное самотекометр.
Заливка бетонной смеси в опалубку. Осуществлять заливку следует равномерно по всей длине и ширине фундамента. Для этого можно использовать бетононасос, транспортер или производить ручную заливку.
Уплотнение бетона. Для достижения нужной плотности и удаления пустот следует использовать виброплиту или вибротор, которые позволяют уплотнить бетон и избавить его от воздушных пузырей.
Разглаживание поверхности бетона
Для этого можно использовать специальные инструменты, такие как финишные гладилки или штукатурные машины
Важно обратить особое внимание на уровень поверхности и точность ее выравнивания.
Ожидание полного застывания и набора прочности бетона. Время застывания может быть различным в зависимости от состава смеси, температуры окружающей среды и влажности.
По завершении процесса заливки фундамента необходимо обеспечить правильное водопроницаемость и теплоизоляцию. Для этого можно применить специальные гидроизоляционные материалы и утеплители.
Заливка фундамента – это ответственный и трудоемкий этап строительства, который требует внимания и точности. При выполнении всех необходимых операций с соблюдением технологии можно быть уверенным в качестве и надежности готового сооружения.
Минусы монолитной плиты как фундамента для дома
Высокая стоимость
Затратность такого фундамента может быть в 3 и более раз выше в чем затраты на устройство ленточного и раз в 5 выше свайного фундаментов. Объясняется такая высокая стоимость необходимостью использования большого объема бетона и арматуры. В отличие от ленты, бетоном заливается вся площадь под будущим домом и на всю глубину фундамента.
на монтаж плитного фундамента расходуется в несколько раз больше арматуры
Второй существенной статьей расхода является необходимость использования тяжелой и специальной строительной техники. Для заглубления, если необходимо, привлекается ковшовый трактор, для заливки плиты и доставки бетона на объект необходимо будет нанимать бетононасос. Те работы, для которых спец. техника не требуется, достаточно объемны и для их выполнения необходим труд нескольких человек. Поскольку на выравнивание заглубленной ямы, на вязку арматуры, засыпку и трамбовку песчано-гравийной подушки может уйти не один месяц, то можно не успеть до наступления морозов, а бетонные работы при отрицательных температурах выполнять не рекомендуется по ряду причин.
монтаж плиты требует использование спецтехники
Трудности замены коммуникаций
В отличие от свайных и ленточных фундаментов, где все коммуникации можно проложить через пустотное пространство между грунтом и черновым полом, монолитная плита исключает такую возможность. Все сантехнические коммуникации заводятся на стадии монтажа армированной сетки и заливаются монолитом в плиту. Такое устройство значительно затрудняет, а иногда делает невозможным замену сантехнических коммуникаций в доме. Потому, в плитный фундамент, рекомендуется закладывать сантехнику лучшего качества, которая уверенно прослужит многие годы, а также дополнительно покрыть трубы защитными изоляционными материалами, от перепадов температур и влажности. Для таких домов целесообразно использовать трубы на ПВХ основе, они более долговечны и не подвержены коррозии в отличие от металлических. Имеется единственный риск их повреждения во время монтажа.
разводку всех коммуникаций в плитном фундаменте необходимо выполнять заранее
Не подходит для холмистой местности
С точки зрения затратности, не целесообразно планировать плитные основания на рельефе с большими перепадами высот, а так же на скалистой местности, которая и без того, имеет прочный грунт, способный удержать любое здание средней высотности. Расход материала, в данном случае, будет колоссальный. Кроме того, в случае даже небольшого оползневого смещения грунта по склону, плита не сможет удержать допустимый горизонт, даже сохранив целостность. Возникает риск смещения всего дома на неопределенный угол. Поэтому, для холмистой и горной территории хорошо подойдут свайные фундаменты. Подробнее про свайный фундамент в статье «Свайный фундамент. Достоинства и недостатки»
на местности с большими перепадами высот больше подойдет другой вид фундамента
Необходимо утеплять
Железобетон боится влажности. накапливает ее в своей структуре при возникновении точки росы. Подробнее в статье ” Точка росы в строительстве“. Любой монолит необходимо утеплять как на уровне заглубления, так и над грунтом, с целью недопущения промерзания. В ином случае, накопленная влажность при первых же морозах начнет разрушать тело фундамента изнутри и вызывать коррозию арматуры.
плитный фундамент необходимо утеплять как внутри так и над грунтом
Слабая прочность на изгиб
Обратная сторона высокой прочности – это плохая устойчивость к деформациям в плоскости. Неравномерное распределение давление на плитный фундамент неизбежно спровоцирует возникновение трещин и начало разрушительных процессов в теле
В значительной степени, этот недостаток смягчает качественное армирование плиты, а так же достаточная толщина гравийно-песчаной подушки, которой следует уделить особое внимание. Изменение плотности в неоднородном грунте и его движение меняет места нижнего давления на плиту. В этом случае, если сверху нагрузка дома распределена равномерно, то снизу, такое распределение может постоянно меняться и провоцировать разлом в фундаменте
Только хорошая песчано-гравийная подушка служит смягчающим буфером и предотвращает подобные разрушения
В этом случае, если сверху нагрузка дома распределена равномерно, то снизу, такое распределение может постоянно меняться и провоцировать разлом в фундаменте. Только хорошая песчано-гравийная подушка служит смягчающим буфером и предотвращает подобные разрушения.
может образоваться трещина при неправильном распределении давления, как результат недостаточной гравийно-песчаной подушки
Разновидности монолитного фундамента
Данный вид фундамента может быть нескольких видов. Среди самых популярных и востребованных вариантов можно отметить плитный фундамент, который может быть в виде обычной плиты и плиты на ленте, которая похожа на перевернутую чашу. С каждый годом такой вариант становится все более и более популярным заграницей.
Такой вид фундамента характеризуется сплошной железобетонной плитой, которая заглублена в грунт. Как и внешние, так и внутренние стены здания возводятся именно на такой плите. За счет этого максимально минимизируется нагрузка на грунт, и плита не проваливается.
Она достаточно универсальная, поэтому ее можно использовать даже на болотах или открытых торфяниках. Самым большим плюсом можно считать то, что во время проведения таких работ, очень сложно допустить ошибку.
Следующей, не менее популярной разновидностью, считается столбчатый монолитный фундамент, который очень часто применяют для возведения таких помещений, как бани.
Ленточный фундамент способен выдержать любые неприятные погодные условия и большие нагрузки. Он представлен в виде железобетонной полосы, которая проходит по всему периметру здания. Она может быть заглубленной или мелкозаглубленной.
Монолитно плитный фундамент
Монолитно плитный фундамент изготавливается из высоко прочного бетона. Для армирования используются металлические прутья диаметром от 12 до 16 миллиметров. Такого типа фундаменту не страшны сезонные перепады температуры и передвижения грунта, поскольку фундамент двигается вместе с ним, в свою очередь дом имеет сплошное основание и таким образом защищен от разрушений.При всех своих достоинствах монолитная фундаментная плита является одним из самых дорогостоящих видов фундамента, что обуславливается большим количеством затрат расходных материалов — бетона и арматуры, необходимых для ее возведения.
Рис: Плавающий плитный фундамент
Плитный фундамент рационально возводить при строительстве домов в грунтовых условиях, где классический ленточный фундамент не будет обладать требуемой надежностью и устойчивостью:
- В заболоченной, илистой и торфяной почве;
- В склонной к морозному пучению почве, обладающей высоким уровнем грунтовых вод;
- В подвижном грунте, оказывающем на фундамент горизонтальные нагрузки.
Важно: минимальная толщина фундаментной плиты составляет 30 сантиметров, она может доходить до 1 м., однако обустройство плиты таких размеров требует больших вложений финансовых средств, ввиду чего рациональнее предпочесть фундамент на железобетонных сваях
Рис: Схема заглубленного плитного фундамента
В зависимости от расположения фундаментная плита может быть плавающей (размещенной на поверхности грунта), что применимо лишь в условиях высокоплотной, не склонной к усадке почвы, либо заглубленной (опущенная в грунт на 3/4 своей толщины). При таком подходе под плитой насыпается слой песка толщиной 20-30 см, который препятствует усадкам почвы под весом здания и защищает фундамент от выталкивающего воздействия пучения. При обустройстве подвального этажа фундаментная плита формируется на дне котлована, а по ее боковым контурам размещаются железобетонные плиты, выполняющие функцию стен подвала и несущей конструкции под цокольное перекрытие.
Рис: Строительство плитного фундамента с подвальным этажом
Процесс возведения монолитного плитного фундамента осуществляется в следующей последовательности:
- Выполняется разметка контуров плиты с помощью досок обноски либо арматурных колышек, между которыми натягивается бечевка;
- Производится вертикальная разработка грунта — котлован под малозаглубленную плиту может создаваться вручную, при закладке углубленной плиты под подвальный этаж для рытья котлована привлекается спецтехника;
- На дне котлована формируется песчаная подушка, состоящая из двух слоев — песка и щебня. Толщина слоев должна быть одинаковой (от 10 до 20 см., в зависимости от плотности и степени пучинистости почвы). Первым слоем подсыпается песок, который увлажняется и уплотняется трамбованием;
Рис: Уплотняющая подсыпка под плитный фундамент
- Из строганных досок толщиной 3-4 см. создается опалубка, которая устанавливается по периметру котлована. Отдельные доски сбиваются в щиты, которые при установке фиксируются с помощью откосов и подсыпки грунтом;
- К внутренним стенкам опалубки прибивается клеенка, которая будет предотвращать утечку бетонного молочка сквозь щели между досками;
Рис: Опалубка под фундаментную плиту
Клеенкой также устилается дно котлована, после чего на нем заливается и выравнивается слой бетона толщиной 2-3 см. После того как бетон отвердеет, его поверхность покрывается битумной мастикой, что необходимо для гидроизоляции при заливке основной фундаментной плиты;
Рис: Подбетонка плитного фундамента
На подбетонке формируется пространственных армокаркас, состоящий из двух продольных контуров арматуры, соединенных между собой вертикальными перемычками. Шаг продольных прутьев в каркасе составляет 20 см. Между боковыми контурами каркаса и стенками плиты должно быть расстояние как минимум в 5 см. Для фиксации армокаркаса применяется сварка либо вязальная проволока;
Рис: Армокаркас плитного фундамента
Производится заливка фундаментной плиты бетоном класса М200-М300, после заполнения опалубки смесь уплотняется вибрированием и выравнивается по одному уровню.
Рис: Заливка фундамента бетоном
