Особенности и технология возведения фундамента финская плита

Заливка отмостки

Я сделал фундамент в 2012 году. Через сезон, в 2014 году, когда коробка дома уже стояла, пришлось заливать отмостку по периметру здания. Во-первых, чтобы вокруг не размывало грунт. Во-вторых, чтобы было удобно ходить. Кроме того, я решил все же сделать позади дома подпорную стенку. Это вылилось в очередную эпопею с опалубкой, арматурой и бетонными работами.

Этот процесс занял около двух недель. Раствор также заливали с помощью бетономешалки с бетононасосом. Иначе было никак, ведь машина не могла близко подъехать, так как работа шла за домом и дотянуться до этого места мог только шланг бетононасоса. В итоге залили бетонную отмостку по всему периметру дома, а также подпорную стенку высотой 1,5 м позади него.

В этом месте расположен тамбур, поэтому отмостка шире, чем по остальному периметру дома. Так же, как с фундаментом, поверх ЭППС на пластиковые грибки поставили арматурный каркас

Опалубкой в данном случае выступил плоский шифер, который мы подперли конструкцией из досок

В этом месте расположен тамбур, поэтому отмостка шире, чем по остальному периметру дома. Так же, как с фундаментом, поверх ЭППС на пластиковые грибки поставили арматурный каркас

Стоимость УФФ в среднем от 12 000 рублей за м2

В стоимость фундамента УФФ входит:

• Подготовка основания — отбор проб плодородного грунта, выравнивание котлована, засыпка и уплотнение песчаного основания
• Монолитная подошва — Размер 200 * 600, арматура d12, гидроизоляция, бетон М-350
• Цоколь — блоки КББ 200х200х600, 3 ряда, армирование кладки
• Устройство полов по пазу — ленточный утеплитель и цоколь ПСБ-25, заполнение прокладкой
• Монолитная стяжка — 100 мм, бетон М350 П4, ТехноНИКОЛЬ Карбон, ПСБ-25
• Полы с подогревом — Oventrop Copex 16 сшитый полиэтилен PEX
• Водоснабжение — сшитый полиэтилен Oventrop Copex 16 PEX
• Канализация — OSTENDORF 110/160 мм
• Коллектор для теплого пола — монтаж и опрессовка системы
• Коллектор для теплого пола — монтаж и опрессовка системы
• Техника — аренда всего необходимого оборудования и агрегатов
• Возможна поэтапная установка этого фундамента

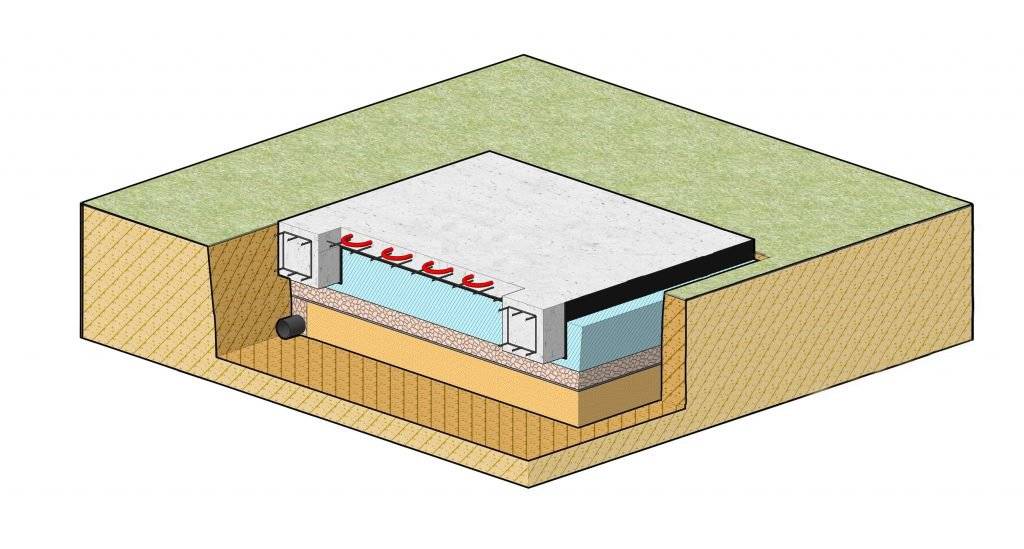

Описание технологии строительства

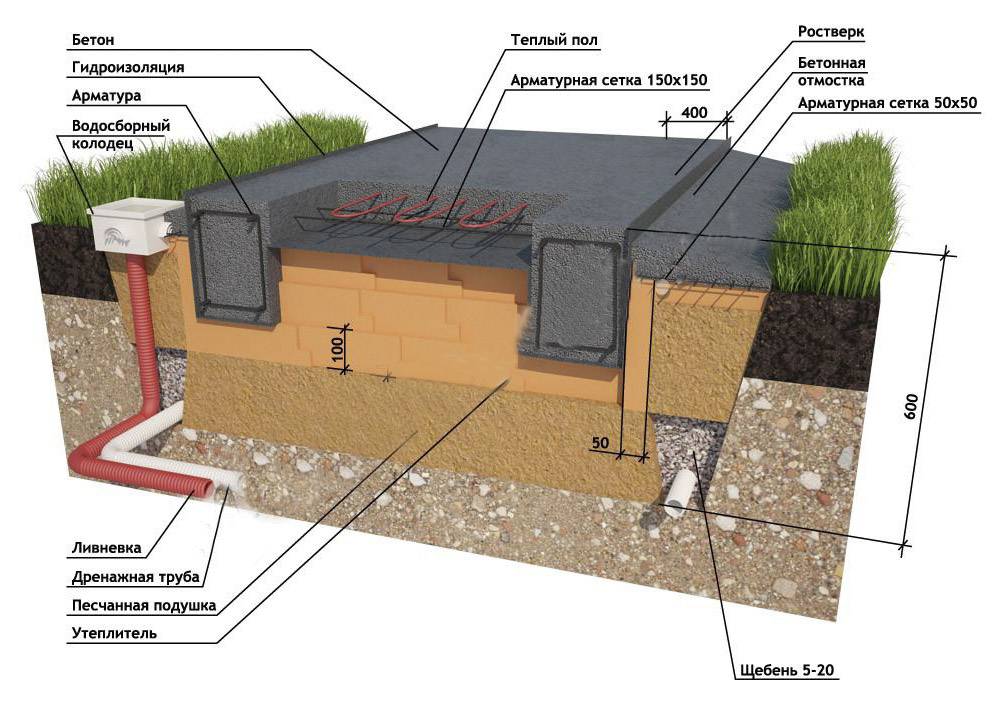

Возведение утепленного финского фундамента состоит из нескольких последовательных этапов:

1. определение места постройки, выполнение проектных расчетов и разработка графической части;
2. разметка котлована;
3. полное удаление плодородного слоя;
4. разработка траншеи под мелкозаглубленный ленточный фундамент;
5. устройство дренажного слоя из щебня;
6. укладка гидроизоляционного слоя;
7. монтаж армируемой опорной подушки МЗЛФ;
8. кладка фундаментной ленты из строительных блоков;
9. внутреннее утепление ленточного фундамента пенополистирольными плитами;
10. засыпка внутренней части котлована мелкофракционным щебнем и песком;
11. укладка плит утеплителя пола и армирующей сетки;
12. монтаж труб теплого пола;
13. заливка бетона для устройства плиты;
14. укладка утеплителя отмостки по периметру здания.

На завершающем этапе выполняется устройство отмостки и вывоз неиспользуемого грунта.

Разметка и земляные работы

Выполнение разметки будущего фундамента должно производиться в точном соответствии с принятыми проектными решениями. При этом следует учитывать существующие наружные коммуникации, подъездные пути, границы участка застройки и другие факторы. Рабочие оси отмечаются натянутым по горизонтальным планкам шнуром с запасом 500 мм от наружного периметра здания.

После этого плодородный слой должен быть снят до глубины прорастания корневой системы растений. Под всеми несущими стенами следует выкопать траншею на проектную глубину заложения ленточного фундамента с запасом на устройство насыпного дренажного слоя.

Выемка грунта и укладка подушки.

Дренаж, подстилающий слой и монтаж фундаментной ленты

В траншеи для устройства МЗЛФ насыпается слой щебня толщиной 200 мм, утрамбовывается и покрывается слоем геотекстиля.

Далее насыпается подстилающая песчаная подушка и устанавливается опалубка для заливки опорной плиты ленты.

Вяжется арматурный каркас, укладывается внутрь опалубки и заливается бетоном.

Во время твердения бетона можно выполнить работы по вывозу или планировке вынутого из котлована и траншей грунта. После схватывания бетонной смеси можно производить кладку строительных блоков на расчетную высоту цоколя. При большой высоте цоколя рекомендуется укладка армирующей сетки через каждые 3 ряда блоков.

Наружную и внутреннюю поверхность цоколя следует изолировать от воздействия влаги. Для этого необходимо использовать для наружной поверхности оклеечные гидроизоляционные материалы, а для внутренней стороны — обмазочные (подробнее про их виды — здесь).

Гидроизоляция.

Засыпка подстилающих слоев и укладка утеплителя

Установить вертикально по внутренней поверхности цоколя пенополистирольные плиты на толщину не менее 100 мм и закрепить их. На дно котлована уложить геотекстильное полотно и засыпать щебень для устройства дренажного слоя. Засыпку требуется тщательно уплотнить виброплитой.

На щебеночный слой укложить 3 слоя рулонной гидравлической изоляции с проклеиванием между собой всех полос и слоев. При этом необходимо предусмотреть запас гидроизоляции для заворачивания ее на вертикальную стену цокольной части ленточного фундамента.

На всю площадь котлована уложить плиты утеплителя для создания слоя толщиной 200 или более миллиметров.

Армирование, монтаж труб и заливка бетона

На поверхность утеплителя уложить готовые или вязанные самостоятельно армирующие сетки с размером ячейки не более 150 мм (подробнее про армирование — тут).

Поверх сетки смонтировать трубы водяного теплого пола, привязывая их к арматуре.

Длина трубопровода в каждом отдельном контуре не должна превышать 90 метров при диаметре 14 мм и 120 метров при диаметре 16мм. Поэтому при монтаже труб получится несколько греющих контуров в зависимости от общей площади дома.

Армирование.

Бетонную смесь необходимо заливать за одну рабочую смену, не делая технологических перерывов. Для этого рекомендуется воспользоваться услугами централизованной доставки бетона заводского изготовления. Залитую смесь необходимо хорошо уплотнить с использованием погружного вибратора или виброрейки.

Заливка бетона.

Устройство теплой отмостки

Основанием отмостки служит слой щебня и песка, покрытый геотекстилем. Поверх него укладываются плиты утеплителя, армирующая сетка и заливается слой бетона. Ширина отмостки — не менее одного метра. При укладке бетона следует соблюдать уклон поверхности в сторону от дома.

Утепления отмостки.

Более подробно технологию устройства утепленного финского фундамента шаг за шагом можно посмотреть на следующем видео.

Утепленный финский фундамент своими руками

Данная технология возведения плитного фундамента еще достаточно нова для России, как и уже известная всем утепленная шведская плита. Именно поэтому, необходимо тщательно рассмотреть технологию монтажа УФП (финской плиты) шаг за шагом, изучить, как сделать утепленную финскую плиту своими руками. Мы расскажем про все плюсы и минусы этой технологии для малоэтажного строительства и покажем видео инструкцию по самостоятельному устройству фундамента УФФ.

Современные технологии возведения финских каркасных домов предусматривают легкость возводимого здания. Деревянные дома возводят чаще всего на ленточном фундаменте. Лишь в редких случаях, на сложных грунтах, необходим надежный столбчатый фундамент или винтовой. Рассмотрим далее недостатки и достоинства утепленной финской плиты.

Утепленная финская плита шаг за шагом

Принцип технологии заключается в сооружении опалубки для фундаментной плиты из пенополистирольного утеплителя с высокой прочностью. Основание УФФ (утепленного финского фундамента) – это несъемная опалубка, размещенная на песчаной подушке. По периметру утепленной финской плиты выкладывается каркас из арматуры, через которую укладываются коммуникации, а затем арматура заливается бетоном.

Утепленный финский фундамент своими руками

Достоинства и недостатки утепленного финского фундамента

При использовании данной технологии снаружи плита не утеплена, что приводит к промерзанию бетонной конструкции МЗЛФ. Однако при выборе плиты УФП вы получите готовый черновой пол и низкие теплопотери на первом этаже, благодаря отсутствию подполья. Бетонная стяжка отделена от ленточной части фундамента плитами пенополистирола и не воспринимает нагрузки от здания (смотри фото выше).

Достоинства УФФ:

1. Экономичность – вместо экструзии можно использовать ПСБ-С, который дешевле;
2. Ленточную часть фундамента можно выложить из кирпича или блоков, как цоколь;
3. Возможность ремонта коммуникаций под стяжкой, при необходимости.

Недостатки УФФ:

1. Земляные работы – необходимо вырыть траншею;
2. Обратная отсыпка дома, необходимость в уплотнении каждых 10 см слоя отсыпки;
3. Необходимость в покупке нерудного материала для отсыпки фундамента дома.

Как сделать утепленный финский фундамент своими руками

1. Подготовка котлована и траншеи для МЗЛФ

При проектировании необходимо учесть проложенные коммуникации на участке расстояние до проезжей части и т.д. После этого необходимо сделать разметку будущей плиты. Заливка бетона на плодородный слой не допускается, поскольку разложившаяся органика даст усадку за 2 – 3 года. Поэтому грунт с площадки вывозится, а котлован выравнивается и отсыпается песком на заранее уложенный геотекстиль.

Технология утепленного финского фундамента шаг за шагом

2. Заливка МЗЛФ (мелкозагубленного фундамента)

Перед заливкой мелкозагубленный ленточный фундамент (МЗЛФ) отсыпается щебенкой на уложенный геотекстиль. Далее производится армирование стержнями диаметром 8 – 14 мм. Далее изготавливается опалубка, в которую застилается гидроизоляционный материал. Ленту заливают бетоном высотой 20 – 30 см, распалубка фундамента выполняется после набора бетоном прочности не менее 50%.

3. Отсыпка внутренней части фундамента

Внутренняя поверхность ленточного фундамента оклеивается пенополистиролом ПСБ-С, наружная сторона МЗЛФ не имеет утепления. После этого производится засыпка песком с послойным уплотнением через каждые 10-20 см. Для засыпки используют песок, ПГС, ОПГС или щебень фракции 5/20. На отсыпку укладывается плитный утеплитель ПСБ-С или экструдированный пенополистирол URSA XPS, арматурная сетка и заливается стяжка.

4. Заливка плиты финского фундамента

Про заливку бетонной стяжки мы рассказывать не будем. Скажем лишь, что опалубка для плиты не нужна, так как ею является ленточный фундамент по периметру здания. Имеет смысл добавлять в бетон пенетрирующие добавки для надежной гидроизоляции конструкции. Также с помощью битумной мастики и оклеечной гидроизоляции производится гидроизоляция фундамента своими руками по внешнему периметру.

У специалистов есть мнение, что вместо пенополистирола для фундамента лучше использовать экструзию с большой плотностью.

Сделать утепленный финский фундамент (УФФ) можно без ограничений практически на любых грунтах. При этом застройщик получит готовый черновой бетонный пол. Недостатком технологии является возможное промерзание МЗЛФ, так как отсутствует наружное утепление ленточного фундамента и отмостки. Но это не критично, так как этот минус финской технологии можно легко исправить самостоятельно.

Описание технологии строительства

Строительство изолированного финского фундамента состоит из нескольких последовательных этапов:

1. определение строительной площадки, выполнение проектных расчетов и разработка графической части;
2. разметка котлована;
3. полное удаление плодородного слоя;
4. разработка траншеи под ленточный фундамент мелкого заложения;
5. дренажный слой из щебня;
6. укладка гидроизоляционного слоя;
7. установка усиленной опорной подушки МЗЛФ;
8. укладка фундаментной ленты из строительных блоков;
9. внутреннее утепление ленточного фундамента плитами пенополистирола;
10. обратная засыпка внутренней части котлована мелким гравием и песком;
11. укладка изоляционных плит перекрытий и арматурных сеток;
12. монтаж труб для теплого пола;
13. бетонирование устройства плиты;
14. укладка утеплителя отмостки по периметру здания.

На завершающем этапе устанавливается отмостка и убирается неиспользованный грунт.

Разметка и земляные работы

Разметку будущего фундамента следует проводить в строгом соответствии с принятыми проектными решениями. При этом следует учитывать существующие внешние коммуникации, подъездные пути, границы участка и другие факторы. Рабочие оси обозначены шнуром, натянутым по горизонтальным полосам с запасом 500 мм от внешнего периметра здания.

После этого плодородный слой необходимо удалить на глубину прорастания корневой системы растения. Под всеми несущими стенами необходимо вырыть траншею на расчетную глубину ленточного фундамента с запасом на установку рыхлого дренажного слоя.

Дренаж, подстилающий слой и монтаж фундаментной ленты

В траншеях под устройство МЗЛФ насыпают слой щебня толщиной 200 мм, утрамбовывают и покрывают слоем геотекстиля.

Затем заливается нижележащая песчаная подушка и устанавливается опалубка для заполнения плиты основания стенки.

Арматурный каркас вяжется, кладется внутрь опалубки и заливается бетоном.

Во время твердения бетона возможно проведение работ по удалению или выравниванию грунта, извлеченного из котлована и траншей. После того, как бетонная смесь застынет, можно укладывать строительные блоки на расчетную высоту цоколя. При большой высоте цоколя рекомендуется укладывать армирующую сетку через каждые 3 ряда блоков.

Наружную и внутреннюю поверхность плинтуса необходимо изолировать от влаги. Для этого необходимо использовать клеевые гидроизоляционные материалы для внешней поверхности и облицовочные материалы для внутренней (подробнее об их видах — здесь).

Гидроизоляция.

Засыпка подстилающих слоев и укладка утеплителя

Установите пенополистирольные панели вертикально по внутренней поверхности основания толщиной не менее 100 мм и закрепите их. На дно котлована уложить геотекстильную ткань и насыпать щебень для устройства дренажного слоя. Засыпку необходимо тщательно утрамбовать виброплитой.

На слой щебня уложить 3 слоя ламинированной гидроизоляции, склеивая все полосы и слои между собой. В этом случае необходимо предусмотреть запас гидроизоляции, чтобы намотать его на вертикальную стену заглубленной части ленточного фундамента.

Уложите изолирующие пластины по всей площади ямы, чтобы создать слой толщиной 200 миллиметров и более.

Армирование, монтаж труб и заливка бетона

Уложите готовые или самотканые армирующие сетки с размером ячеек не более 150 мм на поверхность утеплителя (подробнее об армировании смотрите здесь).

Смонтируйте водопроводные трубы теплого пола над сеткой, привязав их к арматуре.

Длина трубопровода в каждом отдельном контуре не должна превышать 90 метров диаметром 14 мм и 120 метров диаметром 16 мм. Поэтому при установке труб получатся разные отопительные контуры в зависимости от общей площади дома.

Армирование.

Бетонную смесь необходимо заливать в одну смену, без технологических перерывов. Для этого рекомендуется воспользоваться услугами централизованной доставки сборного железобетона. Заливаемую смесь необходимо хорошо утрамбовать с помощью погружного вибратора или виброрейки.

Заливки бетона.

Устройство теплой отмостки

Основа отмостки — слой щебня и песка, покрытый геотекстилем. Поверх него укладываются изоляционные плиты, арматурная сетка и заливается слой бетона. Ширина отмостки не менее одного метра. При укладке бетона необходимо соблюдать уклон поверхности сбоку от дома.

Изоляция слепых зон.

Более подробно технологию пошаговой организации изолированного финского фонда можно увидеть в следующем видео.

Когда УФФ — оптимальный выбор

Перед тем как начать строительство, в обязательном порядке проводится тщательное геологическое исследование участка, которое позволяет оценить тип грунта, насколько глубоко он промерзает, на каком уровне расположены грунтовые воды. От этих параметров и зависит технология возведения фундамента. Помимо прочего, учитываются ландшафтные особенности участка – имеются ли перепады высоты и какого типа планируется возводить дом.

Фундамент, как основа дома, должен обладать прочностью, жесткостью, выдерживать силы морозного пучения и нагрузку несущей конструкции. Присутствует и заинтересованность в энергоэффективности, учитывая стоимость энергоресурсов.

Утепленный фундамент финского происхождения возводят на местах с большим перепадом высот, он отлично выдерживает нагрузку пучинистого грунта и конструкций, например, из пеноблоков или кирпича. Если ваш участок или будущий дом обладает подобными особенностями, то УФФ станет лучшим вариантом. Он выполнит функцию энергоэффективности, станет прочной основой и готовым нулевым циклом первого этажа.

В конструкции фундаментной плиты имеется система обогрева пола, что позволяет защитить основание от промерзания и деформации, сократит утечку тепла и превратит основу дома в аккумулятор тепла. Даже в зимнее время, в момент отключения систем обогрева, фундамент долгое время отдает свое тепло помещению.

Этапы устройства УШП фундамента

Котлован под УШП

Перед котлованом участок следует осушить (если нужно). Сделать разметку по плану, который у вас должен быть заранее сделан.

Для рытья котлована нанимается экскаватор. После грубого рыться дно котлована ровняется вручную. Если велика вероятность подтапливания, то монтируется система дренажа. Это колодец в два бетонных кольца Ø1000мм и дренажной канавы по периметру фундамента.

Геотермальный контур

Иногда, делают геотермальный контур под УШП. Геотермальный контур позволяет загонять под УШП лишнее тепло летом и «забирать» его зимой. Одно из решений геотермального контура: уложить змейкой на земле 40 мм трубу и впоследствии подсоединить ее к тепловому насосу в котельной дома.

Изоляция котлована

Песчаную подушку отделяют от земли. Для этого используется геотекстиль плотностью 250 грамм на кВ. метр. Геотекстиль укладывается и на дно дренажных канав.

Песчаная подушка

Особое внимание уделяется песчаной подушке под УШП. Если возможно, используют для обратной засыпки песка экскаватор. Если экскаватор использовать не получается, высыпанную кучу песка приходится разбрасывать по котловану вручную

Если экскаватор использовать не получается, высыпанную кучу песка приходится разбрасывать по котловану вручную

Если экскаватор использовать не получается, высыпанную кучу песка приходится разбрасывать по котловану вручную.

Расход песка. На дом 9×15 уходит 160-165 кубов песка.

Песок не просто разбрасывается по котловану, но тщательно утрамбовывается вибромашиной. Для качественной трамбовки песок постоянно проливается водой.

Каналы под коммуникации

Укладка коммуникаций начинается с точной разметки. По плану вымеряются будущие стены комнат с сантехническим оборудованием и котельной. Определяем места вывода коммуникаций, включая электрические кабели, которые планируется проложить в полу.

Для коммуникаций, в песке роются траншеи. Песчаной подушкой в траншеях создается нужный уклон. В траншеи укладываются трубы коммуникаций, бронированные кабели электропитания, пластиковые трубы электропроводки и шины заземления.

Укладка утеплителя

Утеплитель укладывается по всему периметру дома. Он не позволяет промерзать фундаменту и не дает теплу теплого пола уходить в землю. После первого слоя утеплителя прокладывается гидроизоляционный слой.

По периметру дома укладываются L-образные плиты утеплителя. Они образуют опалубку. Для защиты внешней поверхности утеплителя его закрывают плоским шифером. Верх L-образных блоков утеплителя заклеивают скотчем, от попаданий бетона.

По периметру дома с внешней стороны укладывается ряд утеплителя для создания теплой отмостки вокруг дома.

Армирование плиты

Под бетон делается армирование. Тип армирования зависит от будущей нагрузки, которая рассчитывается предварительно.

После армирования укладываются трубы теплого пола. Трубы фиксируются к арматуре и прокладываются по плану.

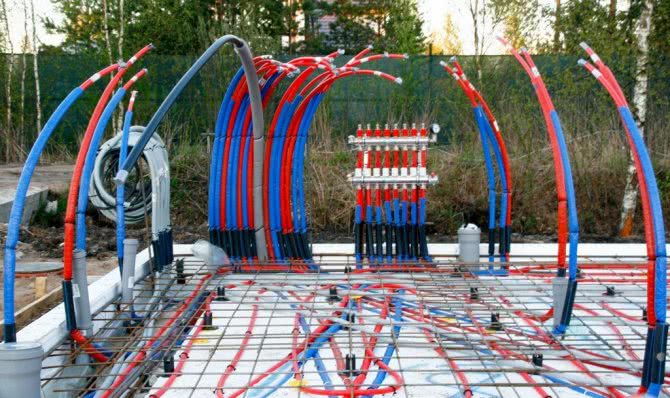

Монтаж коллектора водяного теплого пола

Все трубы теплого пола «стекаются» к месту установки коллектора теплого пола. Коллектор теплого пола монтируется сразу и проверяется нужным давлением. После заливки исправить теплый пол будет невозможно.

Прокладка скрытых коммуникаций

Вместе с теплым полом, прокладываются скрытые коммуникации: водопровод и трубы под электропроводку в полу. Фундамент УШП это черновой пол вашего дома.

Заливка плиты фундамента

Все проложенные коммуникации тестируются специалистами. Открытые выводы труб закрываются от попадания бетона.

Бетон закупается только на бетонном заводе с пакетом документов о качестве и результатами проб.

До полного застывания бетон укрывается полиэтиленом. После застывания бетона, он шлифуется, образуя ровный черновой пол будущего дома.

Domity.ru

фото s-stroit.ru

Другие статьи раздела: Фундамент

• Фундамент ребристая плавающая плита (РПП)
• Выбираем фундамент деревянного дома
• Мелкозаглубленный фундамент
• Фундамент на винтовых сваях
• Строительство бутобетонного фундамента
• Фундамент глубокого заложения
• Столбчатый фундамент своими руками
• Монтаж ленточного фундамента своими руками
• Что такое ленточный фундамент
• Фундамент УШП — утепленная шведская плита

Поделись ссылкой на статью:

Новые статьи

• Монтаж ленточного фундамента своими руками
• Что такое ленточный фундамент
• Столбчатый фундамент своими руками
• Фундамент глубокого заложения
• Мелкозаглубленный фундамент

Что такое шведская плита.

Технология по изготовлению УШП используется сравнительно недавно. Начался процесс использования в Европе. Конструкция — утепленная монолитная плита, в которой проложены основные коммуникации и система водяных полов. Технология изготовления такого фундамента позволяет не беспокоиться о возникновении сил морозного пучения, которых так боятся любые типы фундаментов. Устройство фундамента:

Шведская плита фундамент.

Устройство утепленной шведской плиты.

Строительство утепленной монолитной плиты (УШП) не имеет серьезных отличий в изготовлении от обычной. Фундамент такого типа обладает следующими преимуществами:

1. Возможность монтажа в конструкции плиты теплого пола и других коммуникаций. Это существенно упрощает процесс строительства дома. Нет необходимости в обустройстве технического подполья, где обычно протягивают трубы водоснабжения и водоотведения. За счет этого сокращаются не только затраты на производство работ, но и их продолжительность.
2. УШП позволяет уменьшить затраты на эксплуатацию дома. Помимо прокладки системы подогрева технология предусматривает монтаж утеплителя, который предотвращает снижение температуры в помещениях. Фундамент позволяет сохранить тепло внутри дома, не пустить его в землю.
3. Стены защищены от сырости благодаря отсутствию условий для возникновения конденсата. За счет этого они не боятся плесени, грибка и гниения. Шведский плитный фундамент позволяет увеличить долговечность всего дома.
4. Такая опорная часть подходит практически для всех видов строений с разными геологическими условиями участков. Благодаря тому, что фундамент не заглублен в землю, исключается влияние на него уровня грунтовых вод. Монолитная плита имеет высокую несущую способность, поэтому технология подойдет как для строительства легких каркасных и деревянных зданий своими руками, так и для массивных кирпичных домов.
5. Предотвращение морозного пучения. Это явление делает фундамент особенно уязвимым, поскольку приводит к неравномерной усадке основания. Пучение возникает при одновременном воздействии двух факторов влаги и отрицательных температур. Избавившись хотя бы от одного из них, можно не беспокоиться о сохранности конструкций. Монолитная утепленная шведская плита (УШП) — это фундамент, который предотвращает охлаждение почвы в зимний период непосредственно под пятном застройки. Это вызвано тем, что в полу расположена система водяного отопления, которая хоть и отделена от земли слоем утеплителя, все равно отдает ей какую-то часть тепла.
6. Ровность поверхности плиты позволяет укладывать напольное покрытие первого этажа без дополнительных мероприятий. Это позволяет упростить отделочные работы, сократить стоимость и сроки строительства дома.
7. Устройство фундамента не требует наличия большегрузной техники. Утепленная плита, как и другие монолитные варианты, позволяет выполнять работы без привлечения грузоподъемных кранов. Кроме того, незаглубленный вариант не предполагает серьезной разработки грунта: достаточно лишь снять плодородный слой почвы, глубина которого составляет 20-30 см (работу можно выполнить своими руками) и сделать трамбовку.
8. Конструкция всегда имеет одинаковую температуру. У УШП нет циклов замораживания-оттаивания, которые приводят к ограничению срока эксплуатации элементов дома.
