Как сделать ендову на крыше

Работа со доборными элементами

А вот теперь переходим к нашим многочисленным доборным элементам. Все они, как правило, изготавливаются стандартной длины: для кровли с полимерным покрытием – 2 метра, для оцинкованной кровли – 2,5 метра. Ими завершают сами кровельные работы. Уплотнитель, который традиционно размещают между кровельным материалом и доборными элементами, позволяет им более плотно прилегать к листам, дополнительно препятствуя попаданию влаги под кровлю и позволяя той «дышать».

А вот для оформления коньков, карнизов и других сложных конструкций вам необходимо докупить специальные элементы, которые предлагает тот же производитель, чей кровельный материал вы приобрели:

Крепить доборные элементы нужно теми же кровельными саморезами 4,8, как и основной материал. Разница только в том, что металлокровля крепится саморезами длиной 28-35 мм, а элементы – саморезами длиной 50-60 мм.

Ендова и накладка ендовы

А вот теперь давайте разберемся с таким загадочным названием, как «ендова». Ендова и накладка ендовы – дублирующие друг друга доборные элементы, которые монтируются в местах внутреннего схождению двух разнонаправленных скатов. Крепить ендову нужно под профнастил.

Поэтому, если крыша имеет сложную форму, с внутренними стыками поверхности, тогда берите в качестве доборного элемента ендову и накладку ендовы. Так вы придадите вашей кровле более аккуратный и эстетичный вид, дополнительно защитив сложные переходы от попадания влаги внутрь.

Фартуки для труб

Самый ответственный этап кровли – это вывод труб. Такие трубы состоят из двух условных частей – нижней, которая идет по профилю крыши, и верхней, собственно трубы. И, если сквозной проход трубы приходится на нижнюю часть крыши, над проходом есть смысл установить снегоупор.

Для канализационной вентиляционной системы через крышу проводят не утепленную трубу около 10 см в диаметре, без оголовка. А для радона берут эту же трубу, но уже с оголовком. Помните, что эти трубы подключать к обычным вентиляционным нельзя, т.к. для тех уже используются утепленные элементы по 125 мм диаметром.

Саму трубу можно ставить как до начала монтажа кровли, так и по окончанию. Если вы выбрали второй вариант, тогда в готовой кровле вам нужно будет вырезать отверстие для трубы и на время накрыть его каким-либо материалом. В ходе финишных работ трубные разделки нужно будет сделать из фартуков из оцинкованной стали или более современных материалов по типу Вакафлекса.

Вот хороший мастер-класс, как это сделать:

Слуховое окно

Теперь работаем со слуховым окном. Итак, лист профнастила разрезаем на две части у нижнего конца разжелобка, ставим нижний лист, затем донную планку разжелобка, и только затем – верхний кровельный лист.

Снегодержатель

Снегодержатель монтируют в те местах, где есть риск скатывания снега. У профнастила обычно это второй линия на расстоянии 30-40 см от карниза. Для монтажа используйте саморезы 4,8х50 через 1-2 волны профиля.

Наружный и внутренний угол

Если скат меняет свое направление, то применяются дополнительно такие завершающие доборные элементы, как внутренний и наружный угол и переход. Их главная задача – создать максимальную герметичность и придает стыку листов эстетический вид.

Установка торцевых планок

Торцевая планка у большинства листов 2 м, самой нижней начинается монтаж с нахлестом 5-10 см. При правильной установке будет перекрываться хотя бы одна волна профлиста. С шагом до 1 метра происходит крепление саморезами.

Крепление коньковой планки с нахлестом 10 см происходит при помощи гладких элементов, они должны идти в комплекте. Желательно, установить слой воздухопроницаемого уплотнителя между профнастилом, крепеж происходит с шагом 30 см кровельными саморезами.

Установка планки примыкания

С нахлестом 20 см укладывают планку примыкания, крепление происходит саморезами с шагом 40 см. С помощью конькового уплотнителя герметизируют соединения торцов стены и крыши, это поможет избежать попадания в щели влаги.

Схема устройства ендовы

Ендова — это один из наиболее важных и сложных элементов конструкции кровли. Линия сопряжения соседних скатов в процессе эксплуатации подвергается серьёзным климатическим нагрузкам. Во время дождя по ней стекает вода с соседних скатов, а зимой здесь скапливается снег.

Правильно смонтированная ендова не только защищает дом от непогоды и осадков, но и продлевает срок службы кровли.

Обычно ендова состоит из декоративной верхней планки, закрывающей стык двух скатов, и нижнего жёлоба, который находится под кровельным покрытием

Количество ендов зависит от конструктивных особенностей крыши, а также от наличия дополнительных мансардных окон.

В зависимости от особенностей конструкции крыши количество устанавливаемых ендов будет разным

Конструкция ендовы подразумевает устройство основания в виде сплошной обрешётки, по которому прокладывается слой гидроизоляции, а также наличие нижнего и верхнего элемента. Нижняя планка ендовы выполняет функцию водосточного жёлоба, а верхний элемент служит в качестве декоративной детали, закрывающей стыки ската. Чаще всего эти элементы кровли изготавливают из металла. Самым качественным материалом для изготовления ендовы являются стальные листы с нанесёнными полимерными покрытиями и специальными напылениями. В некоторых вариантах конструкции верхняя часть ендовы не используется.

В зависимости от угла, образованного в месте соединения стыков кровли, выделяют три типа ендов:

1. Открытая конструкция ендовы — используется в кровлях с малым углом ската и подразумевает установку дополнительного гидроизоляционного слоя. Такой разжелобок удобен тем, что в нём накапливается меньше мусора, падающие на поверхность кровли осадки быстро стекают, а монтажные работы не займут много времени. Открытая конструкция менее эстетична, чем остальные типы ендов.
2. Ендова закрытого типа — применяется на крышах, имеющих крутые скаты, края которых близко расположены к жёлобу. Такая конструкция имеет красивый вид, она лучше защищает стыки кровли от попадания влаги.
3. Переплетённая ендова — по внешнему виду напоминает устройство закрытого типа. В этом случае места стыков кровли могут перекрещиваться, образуя сплошную поверхность. Переплетённый и закрытый тип конструкции разжелобка имеет больше недостатков, чем преимуществ, которые выражены в следующих критериях:
   • переплетённая конструкция ендовы вызывает сложность в монтаже;
   • на установку такого разжелобка потребуется больше времени;
   • на такой крыше будет скапливаться мусор;

   • во время таяния снега нижняя и верхняя планка ендовы будут способствовать образованию ледяных пробок.

     На скатах кровельного покрытия с закрытым типом ендовы часто скапливается мусор

Конструкция стропильной системы, которая служит основанием для монтажа планок ендовы, зависит от предполагаемого типа кровельного покрытия. В связи с этим выделяют несколько видов обрешёток для укладки планок ендовы:

1. Сплошная обрешётка применяется при монтаже мягкой кровли. В этом случае ендову изготавливают в виде сплошного покрытия из гидроизоляционных слоёв. Монтаж ендовы таким способом является наиболее простым.
2. Если в качестве кровельного покрытия для двускатной крыши будет использован шифер, профилированные листы или черепица, обрешётка будет иметь совершенно другой вид. Для её устройства используют 2 или 3 обрезные доски, которые монтируют вдоль стыков кровельного покрытия с шагом 10 см.
3. Обрешётка с дополнительными элементами. При использовании металлочерепицы к основным рейкам обрешётки могут устанавливаться промежуточные планки.
4. Деревянное основание под ондулин делается из двух досок шириной 10 см, которые монтируют с шагом 15–20 см. Такое основание не допустит провисания разжелобка.

Монтаж основы под ендову

Обустройство обрешетки ендовы крыши.

Для грамотной укладки ендовы необходимо подготовить правильную основу под нее – гидроизоляционный материал на сплошную обрешетку.

Вдоль нижнего элемента фальш-ендовы для дополнительной герметизации укладывается еще один слой гидроизоляционного материала или уплотнитель. В роли дополнительного уплотнителя может выступить специальный ендовый ковер из гоф­ри­ро­ван­ной ру­лон­ной кровли или некор­ро­ди­ру­ю­щего металла. Изготавливается слой рулонного кровельного материала из полиэфирного волокна, пропитанного битумом высокого качества и покрытого с обеих сторон посыпками: сверху базальтовой, снизу песчаной.

Такой ковер эффективно защитит стыки от проникновения влаги, обладает высокой прочностью и превращает водоотводящий желоб в цельный элемент. Монтаж ковра проводится с помощью наклеивания или прибивается гвоздями через каждые 20 см.

Схема укладки ендового ковра: 1 – ось ендовы. 2 – самоклеющийся битумно-полимерный материал. 3 – ендовный ковер. 4 – подкладочный ковер.

Монтаж основы под ендову:

1. Под ендовый ковер для предотвращения образования конденсата укладывают водостойкую мембрану.
2. Гофрированная ру­лон­ная кровля укладывается в центре ендовы песчаной по­верх­но­стью вниз.
3. Ен­до­вый ковер прижимается к гребню и фиксируется гвоз­дями с ин­тер­ва­лом в 2,5 см, начиная с внеш­них концов.
4. Нижние кромки кровли под­ре­за­ют­ся. По обеим сто­ро­нам полосы кровли наносятся полосы пластичного цемента длиной в 10 см и в 1,5 мм тол­щи­ной. При стыковом со­еди­не­нии кровли верх­няя секция должна накладываться на нижнюю в 30 см и закре­пляться пла­стич­ным це­мен­том.
5. Затем полоса гофрированного ру­лон­ного ендового ковра укла­ды­ва­ет­ся поверх преды­ду­щей также ли­це­вой сто­ро­ной наверх и укрепляется це­мен­том и гвоз­дя­ми.
6. Перед укла­дкой кро­вель­ных панелей мелом проводятся две линии по длине ендовы с от­сту­пом по 10 см от каждой сто­ро­ны гребня.
7. Под антикоррозийный металл или ендовый ковер укладывается водостойкая мембрана. Монтаж такого слоя гидроизоляции обеспечит максимальную защиту от влаги и конденсата и продлит срок службы кровли.

Устройство и монтаж ендовы

• Укладку желобка на настил стоит производить до набивки обрешетки, после этого край обрешетки прибивается к настилу. Перед монтажом ендовы необходимо устроить деревянный настил под ее желобок. Для этого используют обрезную антисептированную доску. Ее ширина должна быть не менее 30 см от оси желобка, а толщина – такой же, как и толщина контробрешётки. Сплачивание досок выполняется исключительно на стропильных ногах.
• Нужно отогнуть боковые кромки желобка под углом 90° и спрофилировать их по бруску.
• Далее согните желобок по центральной оси на угол, который немного больше угла ендовы. Специального материала для этой процедуры приобретать не нужно, подойдут и подручные средства.
• Укладку желобков начинают сверху вниз. Уложив желобок на настил или другую поверхность, обрежьте его по нужным вам размерам, отступая 3-4 см для водосточного желоба.
• Напуск свеса на желобок от края должен составлять около 8–10 см для надежного крепления краев. Отбортовку в этом месте нужно полностью загнуть внутрь.
• С помощью скобок или гвоздей закрепите желобок к настилу. Необходимо использовать гвозди размера 2,8×25 мм. Для предотвращения продольного смещения желобка нужно прибить его к настилу, при этом отступив от кромки около 2 см.
• Следующий нахлест желобка должен быть не менее 10 см. Поперечные ребра при укладке совместите.
• Защитную полосу нужно снять и аккуратно приклеить к краю желобка. Такие самоклеящиеся полосы, пропитанные специальной смесью для лучшего влагоотвода, обеспечивают наилучшую защиту от попадания под черепицу лишнего мусора.

Полезные советы по монтажу

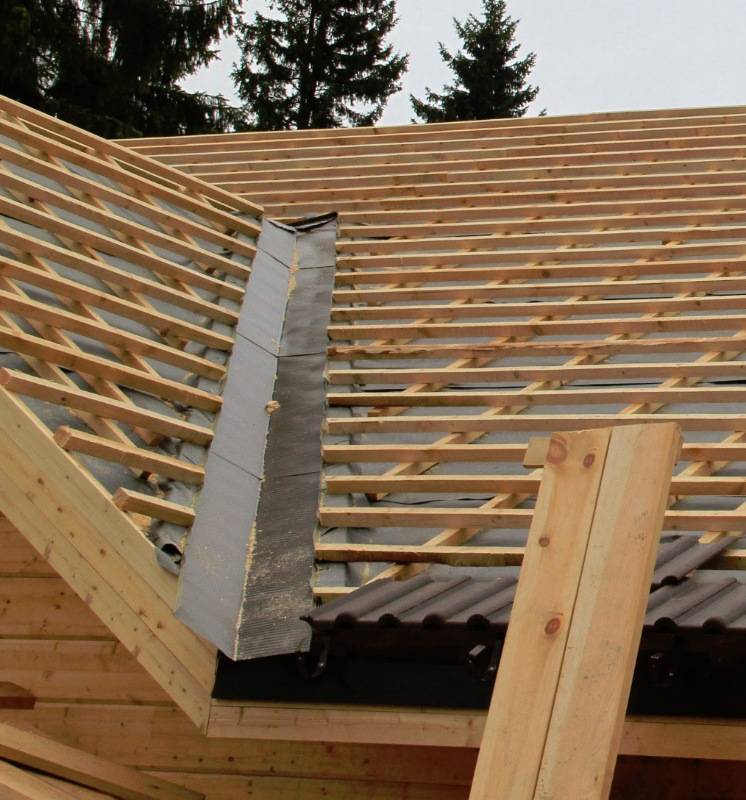

На фото ендова крыши

• Особые меры гидроизоляции стоит принять в случае, если в секторе ендовы собралось большое количество влаги.
• Полотна, приходящие со скатов, нужно накладывать с одинаковым нахлестом, плотно закрепив кровельными скобами.
• Нахлесты в ендове заклеивают, чтоб не допустить надрыва кровельного материала под воздействием воды.
• В случаях, если большие углы наклона или ожидаются осадки больших объемов в длинных ендовах, следует использовать несколько слоев пленки.

Ендова на металлочерепице – это одно из наиболее подверженных протечке мест. Экономить на ендовах нельзя, поэтому стоит задуматься о том, какой материал выбрать для качественно устроенного угла стыка.

Под ендовы нужно монтировать специальные слои обрешетки.

Перечень факторов, которые следует учитывать при монтаже ендовы:

• стыки скатов должны быть устелены обрешеткой сплошняком;
• слой гидроизоляции обязательно прокладывается по длине желоба открытой ендовы;
• в случае если ендова состоит из горизонтальных стыков, все элементы укладываются с 10-сантиметровым нахлестом;
• при небольшом наклоне угла следует проложить дублирующий слой.

Уход за кровлей

Обычно достаточно обыкновенного дождя, чтобы крыша осталась чистой. Листья деревьев и прочий мусор не всегда сходят с крыши с дождевой водой, поэтому надо их ежегодно удалять. Также подлежат ежегодной чистке разжелобки и водосточные системы.

Загрязненные или пятнистые места моют водой и мягкой щёткой либо смывают грязь из шланга с давлением воды до 50 Бар. Грязь, засевшую в поверхностном слое материала кровли, смывают моющим средством, предназначенным для окрашенных поверхностей. Средству дают несколько минут воздействовать на поверхность, после чего его тщательно смывают чистой водой. Трудновыводимые пятна можно выводить тряпкой, намоченной в уайт-спирите. Ополаскивать окрашенные поверхности следует в направлении сверху вниз, чтобы полностью удалить остатки моющего средства. В конце чистки кровлю споласкивают водой. Пользование сильнодействующими или неподходящими для кровельного покрытия моющими средствами вредно действует на окрашенную поверхность кровли.

На окрашенной поверхности профилированных листов снег обычно не удерживается и не превышает допустимой нормы нагрузки, поэтому кровля, как правило не нуждается в очистке от снега. Если все-таки очистка необходима, то снег удаляется деревянными или пластмассовыми лопатами, не допускающими появления на кровле царапин.

« назад           далее »

Установка и устройство ендовы

Начинающие мастера-кровельщики не всегда знают, как правильно выполнить вывод ендовы на скат кровли из металлочерепицы, чтобы эксплуатация не сопровождалась образованием протечек. Практика показывает, что технология не представляет особых трудностей при соблюдении правил и наличия необходимых инструментов и материалов.

Монтаж ендовы при кровле металлочерепицей проходит непосредственно в процессе укладки материала при помощи определенного набора инструментов. Для работы понадобится шуруповерт и саморезы, ножницы по металлу и специальная планка, гидроизоляционный материал и герметик.

Процесс выглядит следующим образом:

• В месте монтажа ендовы кровли усиливают обрешетку, используя обрезную доску сечением 4*15 см.
• Обрешетку застилают гидроизоляционным материалом, для большей защиты можно уложить несколько слоев.
• Далее выполняют фиксацию внутренней планки разжелобка, с помощью оцинкованных шурупов.
• Укладывают кровельный материал, промазывая зазор в месте стыка силиконовым герметиком.
• В завершении монтируют верхнюю ендову, закрепляя ее кровельными саморезами, на которых имеются специальные прессшайбы.

Соблюдение технологии при решении вопроса, как сделать ендову из металлочерепицы, поможет создать надежную защиту внутренних углов сложной кровли от талой и дождевой воды, а также не допустит деформацию стропильной системы при повышенных нагрузках.

Виды ендов

Ендова – внутренний угол, образованный двумя сопряженными скатами. Это непонятное иностранное слово имеет более приятный русский заменитель – разжелобок.

Что такое ендова

Строго говоря, сама ендова считается элементом стропильной системы и не имеет никаких разновидностей. Могут, конечно, использоваться различные технологии ее строительства, но от этого назначение и функциональные задачи не изменяются. Классификация по видам носит весьма условный характер и применяется, в большинстве случаев, для характеристики внешнего вида кровельных покрытий в местах ендов. В отдельных случаях монтаж ендовы требует использования дополнительных доборных элементов и специальных материалов.

Таблица. Разновидности ендовы крыши

Вид ендовы	Краткое описание особенностей и эксплуатационных характеристик
Открытая	Самый простой вариант обустройства ендовы, в настоящее время применяется только на хозяйственных пристройках. Стык скатов закрывается металлической планкой, поверх которой монтируется кровельное покрытие. Планка не закрывается, внешний вид крыши ухудшается, виден неровный срез кровельных материалов. Современных застройщиков не удовлетворяет такой вариант кровель.
Закрытая	В отличие от вышеописанного варианта, здесь срез кровельных материалов прячется специальной так называемой внешней ендовой. Она не выполняет никаких технических задач, кроме декоративных. Это самый распространенный способ оформления ендов.
Переплетенная	Может применяться только на покрытиях из мягкой битумной черепицы. Открытая функциональная металлическая ендова закрывается гонтами материала, которые оригинально переплетаются. Излишки в дальнейшем аккуратно подрезаются. Ендова очень красиво смотрится и становится настоящим украшением крыши. Сама металлическая планка используется как элемент страховки, основная вода отводится по переплетенной гибкой черепице.

Надо помнить, что сложное устройство ендов создает трудности во время выявления протечек. Часто их замечают слишком поздно, когда деревянные конструкции стропильной системы получили критические повреждения. Это значит, что к обустройству ендов надо подходить очень внимательно и ответственно, ошибки или отклонения от рекомендованной технологии дорого обходятся.

Ремонт ендовы — сложный и дорогостоящий процесс

Правильное устройство ендовы – виды элементов и конструкций, правила монтажа

На первый взгляд, устройство ендовы крыши кажется довольно сложным и проблематичным процессом. Поэтому многие потребители предпочитают заплатить строителям, чем заниматься этим делом самостоятельно. В статье далее опишем подробнее, что такое ендова, а также приведем подробную инструкцию по ее сооружению.

Особенности устройства ендовы возле мансардных окон

Такие конструкции крыши, как дверца чердака или мансардные окна, также необходимо гидроизолировать. Устройство ендовы в таких местах предполагает выведение ее нижнего элемента на правильное покрытие.

Схема работы выглядит так:

1. Возле мансардного окна набивают обрешетку.
2. Вычисляют длину разжелобка, учитывая возможные нахлесты, если он будет состоять из нескольких фрагментов.
3. Размечают место изгиба в нижней части желоба.
4. Отгибают надрезанные участки в противоположную бортикам сторону.
5. Ендову слегка поднимают над уровнем кровли, подведя под нее бруски.
6. Края уплотняют лентой.
7. Нижний отрезок кровельного покрытия подрезают и подсовывают под ендовые планки.

Таким образом, ендова – это крайне важный и нужный элемент кровли, обустроить который можно своими руками

Важно лишь вооружиться некоторыми знаниями и инструментами

Особенности монтажа некоторых частей ендовы

Верхняя и нижняя планки ендовы имеют свои конструктивные особенности.

Планка ендовы нижней устанавливается при стыках, которые образуются отрицательными углами. Основная ее функция заключается в защите подкровельного пространства от влаги. Ее устанавливают перед укладкой кровельного материала. При ее установке на сплошную обрешетку укладывается планка. Нижний край устанавливают поверх карниза. Между нижней планкой и кровельным материалом необходимо уложить самоклеящийся уплотнитель. Благодаря этому создастся дополнительная гидроизоляция.

Для увеличения водонепроницаемости кровли можно дополнительно уложить ендовый рулонный материал, который закрепляется гвоздями на расстоянии 1 м один от другого. Планка ендовы верхней является по большей части элементом декора, именно благодаря ей скаты приобретают привлекательный внешний вид. Кроме того, она отводит влагу с верхнего стыкового угла 2 скатов. Крепление данной балки производится уже после укладки кровельного материала.

Для предотвращения повреждений средней части ендовы нижней необходимо особой тщательностью выбирать место крепления верхней ендовы. Расстояния между их стыками должны быть не меньше 2 см, а для дополнительной защиты от протеканий необходимо места стыков обработать герметиком. Кровельные саморезы — наилучший закрепитель для нее. Чтобы избежать протечки в монтажных стыках, лучше применить специальный подкладочный слой. Чтобы ендовая планка лучше соприкасалась с кровлей, необходимо между ними положить саморасширяющийся уплотнитель. Ендова бывает нескольких типов:

Они имеют отличие лишь в строении — соприкосновении, переплетении либо соединении кровельных скатов. Если не имеется ендовой доски, то можно использовать стропила, чтобы смонтировать желоб ендовы, вдоль которого необходимо обязательно наложить дополнительную гидроизоляцию. Монтаж желоба ендовы просто необходим, поскольку именно он скрывает срез кровли и отводит воду от здания. При его разрушении или ослаблении выполняемых функций нарушается состояние всего здания.

В стропильной системе ендова может быть смонтирована двумя основными способами: отдельный монтаж каждого ската, когда в углу, образовавшемся от пересечения, укладываются доски или установка большой по размеру несущей балки в месте пересечения скатов. Во втором случае стропила каждого несущего ската упираются в балку ендовой, которая укреплена при помощи дополнительных стоек. Монтаж в этом месте производить просто необходимо, поскольку именно здесь в подкровельное пространство может попасть большое количество влаги.

Особенности и назначение

Несколько видов разных скатов обычно присутствует в сложных схемах крыш. С конфигурацией кровельной системы связано количество ендов, а конфигурация бывает крестообразная, буквой Т или Г. Еще число этих элементов связано с наличием таких составляющих, как мансардные и слуховые окошки или прочие элементы украшательства кровли.

Планки ендовы должны быть согнутыми под углом, совпадающим с примыкающими уклонами. Верхний декоративный элемент в некоторых вариантах может быть и неустановленным. Связано это с типом основания кровли, а также с особенностями кровли. Одна нижняя ендова способна обеспечить надежную гидроизоляцию конструкции. Главное — грамотно выполнить устройство.

Например, открытая ендова допустима в конструкциях крыш с небольшим углом ската. В открытой конструкции обязателен монтаж гидроизоляционного слоя.

Если скат кровли крутой, а его края расположены близко к желобу, к применению обязательна ендова закрытого типа. Стыки такой конструкции будут защищены лучше, и вид кровля получит более красивый. Основное преимущество открытого стока – обеспечение быстрого схода любого объема воды.

Существует еще один вид ендовы – переплетенный. Внешний вид устройства сходен с вариантом закрытого типа. Однако точки стыков могут перекрещиваться, образуя сплошную поверхность. Главный недостаток переплетенной конструкции – сложность в монтаже. Установка разжеблока займет больший период. Кровля будет накапливать сор. А в период весеннего таяния снега на кровле будут образовываться ледяные корки.

Любые виды ендовы делаются из той же основы, что и покрытие крыши. Например, если крыша шиферная, для ендовы нужен асбоцемент. Если крыша из металлической черепицы или профлиста, должна применяться листовая сталь, которая может быть оцинкованной или окрашенной.

Если на производстве кровельного покрытия применяется слой защиты для материала, ендова должна быть обеспечена такой же составляющей. То есть все элементы кровли в сборе должны смотреться единым целым. В редких случаях доборные элементы из одного вида материала применяются для кровли из другого вида изделий.

Основной для внутренней ендовы, к примеру, может быть оцинкованная сталь. При этом уровень оцинковки должен в достаточном объеме обеспечить герметичность стыка на длительный период времени. Ендову с полиуретановым защитным слоем применяют для крыш из металлочерепицы. Также такая верхняя ендова подходит в качестве верхнего покрытия разжелоба кровли из полиэстера.

Любой изгиб станет причиной отслоения защищающего основания покрытия, что запустит коррозию. Планки быстро разрушатся, герметизация кровли будет нарушена

Все элементы кровельного покрытия важно использовать правильно. Слой, который образуют ендовы, должен быть герметичным, надежно защищающим внутренности крыши от атмосферных явлений. Чтобы защита была действительно надежной, нужно выбирать листы для ендовы более прочные, чем основание материала кровли

Для правильного обустройства ендовы нужно провести подготовительные работы. Изучим схему обустройства стропильной конструкции для крыши с ендовой подробнее

Чтобы защита была действительно надежной, нужно выбирать листы для ендовы более прочные, чем основание материала кровли. Для правильного обустройства ендовы нужно провести подготовительные работы. Изучим схему обустройства стропильной конструкции для крыши с ендовой подробнее.

Что такое ендова?

Ендовой называют функциональный элемент кровли, который образуется в месте сопряжения двух кровельных скатов сложной, многощипцовой конструкции. Проще говоря, этим термином обозначают внутренний угол между двумя смежными скатами. Ендовая кровля из-за наличия этой конструктивной детали отличается повышенной сложность проектирования, монтажа и эксплуатации. Функциями ендовы считают:

1. Соединение скатов. Две наклонные плоскости кровельных скатов соединяются, в месте сопряжения образуя внутренний угол, называемый ендовой.
2. Сбор и транспортировка воды. Ендовы являются внутренними углами, поэтому в них со скатов стекает вода, собирается в большой поток и транспортируется в водосточную систему.
3. Накапливание снега. Также места, где осуществляется примыкание скатов, являются местом накапливания снеговых масс, поэтому нагрузка на стропильную систему в этих участках возрастает.

Обратите внимание, устройство ендовы крыши должно выполнятся в соответствии с расчетами нагрузки и рабочим проектом, так как этот конструктивный элемент подвергается повышенным нагрузкам ввиду накапливания снега и атмосферной влаги. Многощипцовая крыша – сложная конструкция, которая состоит из нескольких скатов, имеет не один конек, а также ендовы. Разжелобок между наклонными поверхностями, образованный в месте их примыкания является уязвимым местом, через которой часто происходят протечки, если монтаж выполняется неправильно

В соответствии с особенностями устройства различают следующие виды ендов:

Разжелобок между наклонными поверхностями, образованный в месте их примыкания является уязвимым местом, через которой часто происходят протечки, если монтаж выполняется неправильно. В соответствии с особенностями устройства различают следующие виды ендов:

Многощипцовая крыша – сложная конструкция, которая состоит из нескольких скатов, имеет не один конек, а также ендовы. Разжелобок между наклонными поверхностями, образованный в месте их примыкания является уязвимым местом, через которой часто происходят протечки, если монтаж выполняется неправильно. В соответствии с особенностями устройства различают следующие виды ендов:

• Открытая. Она представляет собой открытый стык между двумя скатами, в который укладывается специальный желоб. Это наиболее простой в монтаже вариант устройства разжелобка, применяемый на крышах с небольшим углом наклона.
• Закрытая. Этот вариант ендовы отличается тем. Что в нем скаты плотно прилегают друг другу, не образуя зазора. Ендова закрытого типа подходит для кровельных конструкций с крутыми скатами.
• Переплетённая. Переплетенной ендовой называют способ устройства стыка между двумя сопряженными скатами, в котором листы кровельного материала переплетаются между собой, надежно защищая внутренний угол от проникновения влаги.

Пристройка щипцовой крыши к основной

Рассмотрим первым делом такой случай. Нередко бывает, что изначально был составлен один проект дома, а в процессе работ решили применить другой вид крыши. Передумали, подсмотрели у соседей или просто пришли к тому, что так выгоднее. Чем это грозит? Подобные корректировки создают свои дополнительные нагрузки, которые заранее не были учтены. Поэтому, чтобы реализовать на существующих стенах незапланированную крышу с несколькими щипцами, придется провести целый ряд работ на усиление конструкции.

И первым делом укрепляют фундамент дома. По его периметру выкапывают каналы и делают подливку бетонного раствора с применением арматуры. Также усиливают несущие стены аналогичными материалами или специальными готовыми металлическими подпорками. Такие конструкции устанавливают сразу под внешние или внутренние углы строения. И тогда о надежности всего здания можно будет не беспокоиться. А сама стропильная система уже выглядит так:

Неплохой пример из жизни:

Определение и устройство ендовы

Соединительный узел между смежными плоскостями сложной крыши называется ендовой. От конька она отличается тем, что в точке излома создает отрицательный (внутренний) угол. Среди строителей ендова кровли часто именуется как ендовая, что считается профессиональным сленгом. Конструкция имеет форму желоба. От сложности конфигурации крыши и ряда других факторов зависит количество образуемых желобков.

Важно! Основное предназначение ендовой – отведение с крыши осадков, не допущение проникновения под кровельное покрытие в местах стыковки воды и мусора. Количество желобов определяется на этапе проектировки кровли. В расчет берутся следующие факторы:

В расчет берутся следующие факторы:

Количество желобов определяется на этапе проектировки кровли. В расчет берутся следующие факторы:

• Сложность крыши. Наиболее распространенные конфигурации в виде креста, букв «Г» и «Т».
• Наличие, количество дополнительных элементов. К таковым могут относится слуховые и мансардные окна.

Во время проектировки создается точный план, где схематично указаны все примыкания скатов кровли. Схему разделяют на отдельные части. Маленькие квадраты и прямоугольники – обозначают пристройки. Большой прямоугольной фигурой выделен дом. На схеме обозначаются прогоны, смещаются углы кровли дома и каждой пристройки, определяются места расположения желобов.

Ендову строители часто называют разжелобкой. Обустраивать узел нужно по следующим правилам:

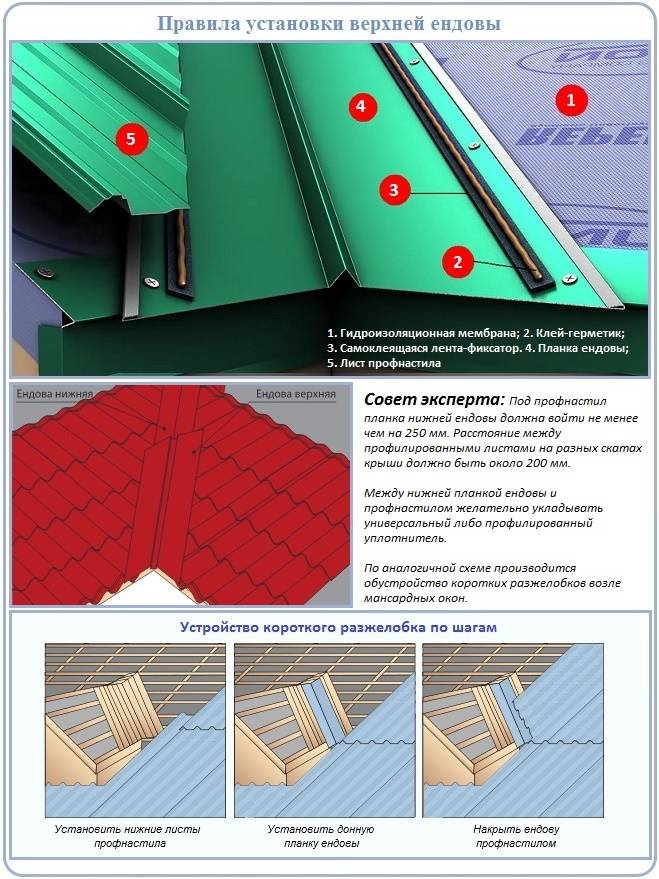

1. Ендова состоит из двух частей. Монтаж нижней планки выполняйте до укладки кровельного покрытия, а верхней – после его окончания.
2. Никогда не применяйте гвозди для фиксации планок.
3. Разжелобок собирайте по направлению снизу вверх. Стыки герметизируйте, используя битумный, каучуковый или полимерный клеевой состав.
4. По стандарту для кровли из профнастила внутренняя планка выполнена из меди или оцинковки. Рекомендую заменить ее на оцинкованный лист с дополнительным полимерным покрытием. Планка такой конструкции лучше противостоит температурным перепадам в диапазоне от –60 до +120оС. Верхний элемент в любом случае будет выполнен из того же материала, что и профнастил.
5. Приклейте по ребру разжелобка уплотнитель. Лента исполнит роль утеплителя, предотвратит просачивание влаги под кровельный материал.
6. Планки фиксируйте саморезами по краям или кляммерами за борта.
7. Чтобы через бортики во время ливня не переливалась вода, сделайте их выше 2 см.
8. Отбортовку разжелобка расположите так, чтобы по всей длине соблюдалось прикосновение к торцу рейки обрешетки.
9. При сборке разжелобка из нескольких планок укладывайте каждую деталь внахлест минимум 100 мм.

Чем меньше наклон ската кровли, тем надежнее делайте гидроизоляцию.

Совет! Проектировку ендовой доверьте специалистам, которые сделают точный расчет с учетом осадочных и ветровых нагрузок. Если вы самостоятельно это выполните с ошибками, разжелобок будет протекать во время сильных дождей и образования талых вод.

Верхние планки ендовой изготавливаются из того же материала, что и основное кровельное покрытие. Нижний элемент спрятан. Соответствие для него по материалу и дизайну с кровлей необязательно.

Для шиферной крыши нужны асбоцементные доборы. Выпускают их редко из-за малой востребованности кровельного материала устаревшего образца. По этой причине на шиферных крышах часто встречаются ендовы из оцинковки. Эстетичность кровли страдает, но сам узел с технической стороны правильно устроен и надежно функционирует.

Внимание! Для мягкой кровли из битумной черепицы и рулонных материалов планки ендовой не применяются. Герметизация разжелобка происходит по другой технологии.

Крыши сложных конфигураций в местах стыка скатов зимой задерживают большое количество снега

Самостоятельно он не сходит, а с приходом оттепели увеличивается угроза образования протечек. Чтобы избежать аварийной ситуации, греющий кабель укладывают по всей длине линии разжелобка

Крыши сложных конфигураций в местах стыка скатов зимой задерживают большое количество снега. Самостоятельно он не сходит, а с приходом оттепели увеличивается угроза образования протечек. Чтобы избежать аварийной ситуации, греющий кабель укладывают по всей длине линии разжелобка.
