Что такое ендова и каково ее устройство

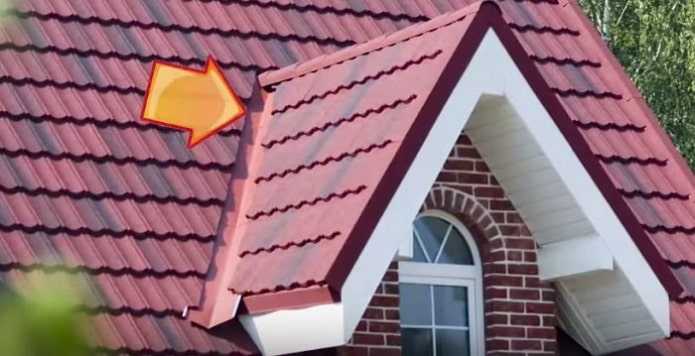

Ендова кровли — что это такое

Ендовой называют конструкцию, которая устанавливается в месте стыковки двух смежных скатов, образующих внутренний угол. По-другому этот элемент кровли называют ещё и разжелобком, поскольку, по сути, он и является самым настоящим жёлобом, необходимым для отвода атмосферных осадков. Необходимость в монтаже этого элемента обусловливается следующими факторами:

• соединение смежных наклонных поверхностей требует особой герметичности, чтобы не допустить попадания талых и дождевых вод под кровлю;
• вода со скатов сложных крыш стекает и скапливается во внутренних углах, поэтому требуется эффективный способ её перемещения в водосток и далее в систему водоотведения;
• места примыкания скатов являются зонами, в которых зимой скапливается большое количество снега. С помощью ендов удаётся усилить стропильную систему и равномерно распределить дополнительную нагрузку на деревянную конструкцию.

Размеры разжелобка зависят от того, насколько длинным будет место стыкования смежных поверхностей кровли. Кроме того, ширина ендовы зависит от количества осадков и угла наклона скатов — чем меньше уклон, тем шире должна быть защитная конструкция. Обычно стыковки внутренних углов требуют крестообразные, а также Г- и Т-образные кровли, из которых последние пользуются самой высокой популярностью.

Обустройство ендовы позволяет защитить стыки смежных скатов от проникновения влаги и сделать кровлю более привлекательной

В некоторых случаях установка ендов требуется ещё и на изгибах, которые образуются при обустройстве мансард или слуховых окошек. Разжелобки сложных, или, как их ещё называют, многощипцовых крыш являются самыми уязвимыми местами, поэтому при монтаже требуют предельной аккуратности и безоговорочного соблюдения технологии их обустройства. Не следует забывать и о том, что более сложное кровельное сооружение повышает стоимость строительства и делает более дорогой эксплуатацию затейливой и оригинальной крыши в дальнейшем.

Ендовая кровля

В принципе, любая крыша может быть названа ендовой, если ее конструкция предполагает наличие соединения скатов. Под эту характеристику подпадают такие распространенные крышные конфигурации:

• вальмовая;
• крестообразная;
• двускатная, пр.

Также это актуально, если к зданию имеются какие-либо примыкания, к примеру, веранда или терраса. Если рассматривать вид сверху ендовой кровли, то она будет относится к одной из трех существующих категорий:

• Т-образные;
• Г-образные;
• крестообразные.

Эта информация является ключевой при разработке плана будущей крыши. Как раз в работу берется ее чертеж вида сверху. Он разбивается на прямоугольники и квадраты. Также указываются второстепенные прогоны, вычерчиваются линии соединения углов главной крыши с углами примыканий. Эти места и будут ориентирами для формирования енд. На чертеже обязательно отмечаются высотные параметры, а также габариты здания.

Чтобы в процессе эксплуатации кровли не возникало проблем по причине дефектов разжелобка, не допускаются при монтаже ендовы какие-либо надрывы или иные дефекты механического происхождения верхней планки, а на оси контробрешетки устраиваются вентиляционные отверстия.

Итак, уважаемы читатели, мы ответили на вопрос – ендова что это такое (фото и тематическое видео прилагаются). Как видите, у нее непонятное сложное для восприятия название, а суть и конструкция более чем просты. Надеемся мы сумели осветить все ключевые факторы этого объекта. У вас остались вопросы – ждем ваших обращений.

Материалы, используемые для создания ендовы

Для того чтобы крыша имела привлекательный вид, а все ее элементы гармонировали друг с другом, ендову изготавливают из разных материалов, поэтому каждый сможет подобрать оптимальный вариант для своей крыши и своего кровельного покрытия. Если основное покрытие выполнено из шифера, то для ендовы используют асбоцемент, если же крыша покрыта металлочерепицей или профнаастилом, то используется ендова из оцинкованной стали.

Как известно, практически все металлические кровельные материалы имеют специальные защитные покрытия из полимеров, таким образом, их защищают от коррозии и продляют период службы кровли. Ендова для металлических крыш не стала исключением, поэтому она также снабжается специальным защитным слоем, чтобы материалы полностью соответствовали друг другу, создавали приятный внешний вид и целостную картину. Однако, материал ендовы не всегда может соответствовать материалу кровли. Если используется нижняя ендова, то она скрывается под кровлю, а значит, нет никакой разницы, из какого именно материала она изготовлена.

Протечки в ендове кровли из профнастила: причины и способы борьбы

Ендова — очень проблемный узел. Течь в нем может появиться, даже если вы, казалось бы, все сделали правильно. Поэтому мы решили отдельно рассказать об основных причинах протечек в ендове и способах их устранения:

1. Нарушена целостность гидроизоляции. Небольшие повреждения заклеивают армированным скотчем, на крупные ставят заплатки с нахлестом не менее чем в 10 см от поврежденного участка.
2. Снег задувает под кровельное покрытие. Скорее всего, при монтаже либо забыли наклеить ПСУЛ, либо наклеили низкокачественный материал. Желательно частично демонтировать узел и поставить ПСУЛ, но, если это невозможно, гофры можно задуть монтажной пеной. При этом надо следить, чтобы она не вылезла из-под листа.
3. В разжелобке собирается слишком много снега. Это может быть следствием как климата, так и особенностей конструкции крыши. Проблема решается либо регулярной чисткой ендовы, либо установкой на ее поверхности греющего кабеля.
4. Обледенение разжелобка у карниза. Скорее всего, причина — в неправильно сделанном контуре утепления. Наличие мостиков холода или изменение толщины слоя теплоизоляции возле карнизного свеса может приводить к таким последствиям. В этом случае ремонт ендовы крыши из профлиста сводится к нормализации теплоизолирующего слоя, то есть к дополнительному утеплению проблемных участков. Чтобы найти их, можно использовать тепловизор.
5. Течь через крепления. Если саморезы были завинчены неправильно, могут возникать небольшие протечки через крепежные отверстия. Для их устранения проблемный метиз заменяют, а новый обмазывают герметиком.
6. Протечки через стыки. Случаются, если нахлест между планками слишком маленький. Использование полиуретанового герметика в большинстве случаев решает проблему.

В крайнем случае, если протечку устранить не удалось, узел ендовы разбирают и переделывают.

Монтаж основы под ендову

Использование ролетов в качестве межкомнатных перегородок

В некоторых особенных случаях на дверные проемы устанавливают рольшторы, которые будут более удачной заменой обычным распашным дверям.

В маленьких квартирах подсобные помещения или кладовки используются для хранения приборов или техники. Чаще всего кладовая расположена в узком коридоре, или рядом с дверями в другую комнату — поэтому установить полноценную дверь на ней не возможно в большинстве случаев. Двери будут задевать друг друга, повреждая сами себя, стены, и проходящих в них людей. Поэтому рольшторы — незаменимая в данном случае вещь. Особенно, если кладовая у вас на балконе, где совершенно точно. нет ни одного лишнего сантиметра. Весь домашний скарб может надежно спрятаться одним лишь нажатием на кнопку опускания такой занавески.

Шторы ролеты на балконную кладовую

Преимущества в использовании

Установка рольставней вместо дверей обладает рядом преимуществ:

1. Экономия на фурнитуре и легкость монтажа;
2. Ролеты бывают разных цветов, с возможностью фотопечати на них.
3. Не ржавеют;
4. Занавески жалюзийного вида придают помещению эстетичный вид;
5. Обладают звукоизоляционными свойствами;
6. Устойчивы к перепадам температуры.

Post Views: 143

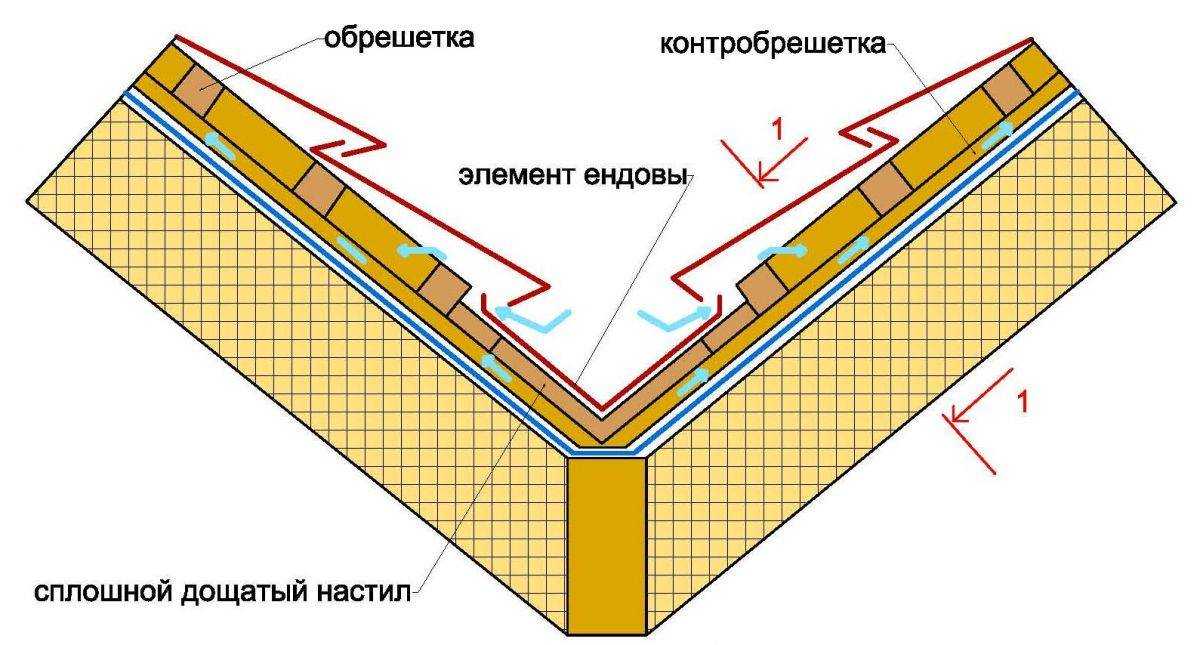

Схема устройства ендовы

Что такое ендова

Ендова кровли (иногда — разжелобок) — это термин, имеющий два значения. Прежде всего, это участок кровли, где встречаются две плоскости, образуя впадину. Это — общее понятие, определяющее смысл термина, его значение. В строительной практике используется еще одно, более узкое значение термина: так называют вид доборных элементов, изготавливаемых для оформления стыка плоскостей. Наличие двух толкований иногда вызывает некоторую путаницу, вызываемую смешением двух понятий из-за недостаточной информированности.

Ендовы (в общем смысле) бывают трех видов:

• Открытая.Место стыка плоскостей не имеет плотного шва и прикрыто сверху доборной планкой.
• Закрытая. Стык плотный и прямой.
• Переплетенная. Плотный стык с переходами элементов рисунка кровельного материала друг на друга в поочередном порядке.

ВАЖНО!

Отличие этих способов не в функциональности, а чисто внешнее.

Второй и третий тип встречается значительно реже, так как их сооружение требует наличия работников, имеющих опыт и специальные знания. При большом выборе кровельных материалов, имеющемся в продаже и разных свойствах и специфике монтажа, найти людей, умеющих оформлять сложные кровельные элементы, непросто. Кроме того, все работы ведутся в сложных условиях, на высоте, что создает дополнительные трудности.

Следует учесть, что полной герметичности соединения в любом случае достигнуть не удается, и смысл всех усилий, по сути, сводится к достижению чисто декоративного эффекта, что зачастую означает лишнюю трату времени и труда.

Устройство ендовы

Ендовы как доборный элемент тоже делятся по способу установки:

• Ендова нижняя. Внутренняя ендова устанавливается до настилания кровли, поскольку находится под общим слоем. В любом случае, при любом типе оформления ендовы, нижняя планка присутствует как обязательный элемент, поскольку именно она служит желобом, отводящим воду в водосток. Без нее стык плоскостей будет являться сплошной щелью.
• Ендова верхняя. Этот элемент устанавливается поверх кровельного материала и служит, во-первых, для создания визуальной законченности, аккуратности соединения, а во-вторых — препятствует скоплению различного мусора в углублении кровли. Любые посторонние предметы, хвоя или опавшая листва, мелкий мусор и т.д. понемногу создадут преграду для свободного стока воды, поэтому она найдет себе выход в другом месте, что обязательно создаст проблему. Наличие верхней планки препятствует таким скоплениям.

Оба вида ендовых планок имеют свои особенности монтажа. Каждый вид кровельного материала имеет свой комплект доборных элементов, полностью соответствующих друг другу как в конструктивном, так и в дизайнерском отношении, поэтому перед установкой следует ознакомиться с правилами и особенностями работы с данным материалом.

Что такое ендова кровли: фото

Монтаж для мягкой кровли

Остановимся на основных принципах устройства конструкции в случае мягкой кровли.

Подготовительные работы

Оформить отрицательный излом можно, по крайней мере, в двух вариантах:

• открытый;
• метод подреза.

Основание подготавливают в зависимости от выбранного варианта.

Открытый. По длине ендовы на подкладочный барьер укладывают ендовый ковер (КЕ), сместив по горизонтали на 20–30 мм. С изнанки по всему периметру его промазывают , скажем, битумной ТехноНиколь полоской шириной 100 мм. Толщину слоя подбирают в соответствии с нормой расхода. По лицевой стороне ковер фиксируют при помощи кровельных гвоздей с шагом 200–250 мм с отступом от краев в 20–30 мм.

Если нет возможности уложить его сплошным полотном, что очень желательно, то укладку выполняют с продольным нахлестом в 300 мм, тщательно проклеивая.

При использовании варианта «подрез» КЕ не нужен.

Монтаж открытым способом

• рядовую черепицу укладывают на КЕ до центральной оси;
• все черепицы, которые накрывают внутренний угол между скатами, дополнительно закрепляют за верхнюю вершину, используя для этого гвозди.
• расстояние от оси до крепежного элемента должно быть больше 0,3 м;
• далее, используя мелованный шнур, отбивают две линии, по ним будут прорезать рядовую черепицу;
• гидроизоляционный ковер можно повредить при подрезке, поэтому под каждую черепицу в процессе работы подкладывают дощечку;
• перед окончательным креплением на места без самоклеящегося слоя наносят битумную мастику;
• если разница между уклонами скатов большая и, соответственно, заметно разнится и поток воды, желоб смещают по направлению меньшего водопотока. В противном случае вода будет подмывать стык между ковром ендовы и рядовой черепицей;
• ширина желоба колеблется в пределах 50–150 мм. Выбор зависит от особенностей места расположения объекта. Если он построен в лесной чаще, рекомендуется ширину желоба увеличить, чтобы листва могла беспрепятственно смываться.

Монтаж способом «подреза»

• укладку рядовой черепицы начинают со ската, имеющего меньший угол наклона. При этом предполагается заход на второй скат, более крутой. Он не должен быть меньше 300 мм.
• аналогично предыдущему случаю необходима дополнительная фиксация каждой панели в верхнем углу.
• после того как будет укрыт первый скат, у которого угол наклона меньше, на другом на расстоянии 70–80 мм от оси «отбивают» меловую черту. Это место будущего подреза черепицы.
• это касается каждой черепицы, и прежде, чем их окончательно закреплять, места где с изнаночной стороны отсутствует самоклеящийся слой наносят мастику.

На заметку

Переплетенной способ предполагает выполнение тех же этапов, что и при «подрезе» с той лишь разницей, что рядовую черепицу при укладке на примыкающий скат переплетают.

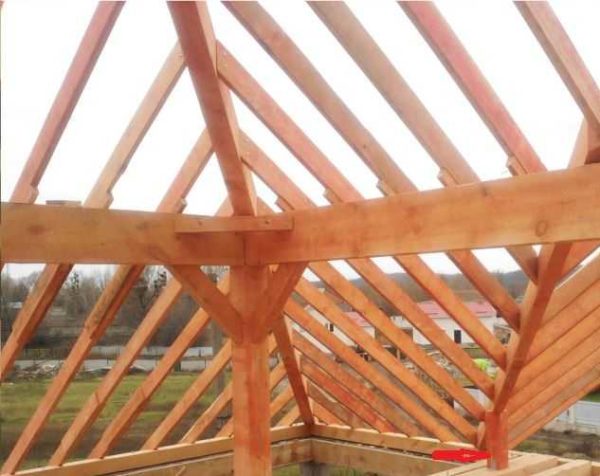

Особенности стропильной систем

Стропила от разных скатов в ендове могут соединяться под разными углами (зависит от формы крыши). В месте соединения устанавливается стропильная нога, к которой крепятся стропила от скатов. При небольшой протяженности (до 2 м) их достаточно крепить на гвозди (по 2 с каждой стороны), при значительной длине места соединения усиливают металлическими накладками.

В местах наибольшей нагрузки (в самом широком месте) стропильная нога ендовы снизу подпирается укосиной.

Снизу в самом широком месте ставится подпорка

В месте стыка двух скатов кровли обрешетка требуется усиленная, а ее устройство зависит от типа кровельного материала:

Под металлочерепицу в ендове устанавливаются промежуточные планки — посередине между основными. То есть в этом месте шаг получается в два раза меньше. Длина дополнительных планок должна быть больше ширины нижней планки ендовы.

Обрешетка делается в два раза чаще

Под профлист, шифер, керамическую черепицу прибиваются продольные доски — вдоль всего стыка. Ширина досок — не менее 100 мм, прибивают вплотную по две-три с каждой стороны. Ширина зависит от размера выбранной подложки.

Под профлист, шифер и керамическую черепицу нужны две-три доски с каждой стороны

Под ондулин нужны две доски шириной не менее 100 мм. Но в этом случае они должны располагаться на расстоянии 15 см одна от другой. В образовавшийся проем укладывается ендовный желоб.

Под ондулин между двумя досками должен быть зазор в 15 см

При монтаже мягкой кровли обрешетка на скатах сплошная, так что тут никаких особенностей нет.

Мы привели типичные требования и размеры, но у некоторых производителей могут быть специфичные запросы. При покупке кровельного материала вам дадут инструкцию, в которой будет описан весь процесс монтажа и требования к обрешетке, другие технические моменты. Понятное дело, придерживаться необходимо их рекомендаций.

Устройство ендовы крыши из профнастила

Как уже говорилось выше, ендова — это место соединения двух скатов крыши, образующее желоб. Ендова для профнастила может быть трех основных типов:

• открытая;
• закрытая;
• переплетенная (комбинированная).

В открытой ендове нижние части кровельного покрытия скатов заканчиваются специальным желобом, роль которого выполняет нижняя планка ендовы на профнастил. Именно она и служит для отвода воды в водосточный желоб.

После монтажа профнастила на скаты крыши, на место их стыка устанавливается верхняя планка ендовы. Этот элемент выполняет больше декоративную функцию, закрывая края кровельного покрытия. На рисунке показано устройство ендовы из профнастила.

Закрытая ендова для профнастила отличается от открытой тем, что в ней листы кровельного покрытия в месте стыка подгоняются вплотную друг к другу. В этом случае верхняя планка ендовы не устанавливается.

Переплетенная конструкция ендовы крыши еще более сложная. В такой конструкции листы кровельного покрытия в месте соединения заводятся друг на друга в шахматном порядке.

Для крыш из профнастила чаще всего используется открытое устройство ендовы кровли.

Определение параметров ендовы

Прежде чем приступать к монтажу ендовы необходимо определиться с некоторыми параметрами этого участка кровли. Большое значение имеет угол ската крыши: если скат достаточно пологий (16 – 25 градусов), то стоит запастись планкой увеличенной (обычно двойной) ширины — то есть, общая ширина составит 600 мм, ширина каждой стороны — 300 мм. На крутых скатах достаточно обычной планки общей шириной 300 мм.

Далее нужно замерить длину внутреннего стыка скатов кровли и подрезать стороны ендовной планки с тем расчетом, чтобы нахлест листов профнастила на них составлял минимум 150 мм, а на пологих скатах 200 мм и более.

Для деревянного настила под желобок выбирают доски, толщина которых соответствует доскам контробрешетки. Ширина настила должна быть такой, чтобы его край отстоял от оси желобка не менее чем на 300 мм.

Особенности монтажа по типу кровли

Монтаж ендовы начинается с обрешетки. Усилить ее над внутренним углом, образованным совмещением скатов, надо для увеличения противостояния нагрузкам от снежных сугробов. Обрешетка создается сплошная из обрезной доски. Для защиты ее поверхностей от грибка и влаги выполняется пропитка антисептиком.

Еще до начала монтажа обрешетки важно учесть, по какой схеме сделана стропильная система на участке, где будет расположен желоб. Места переходов плоскостей скатов должны образовывать ровные линии. Причем вся их длина не должна иметь впадин, выступов, искривлений

Соединения бывают двух видов:

Причем вся их длина не должна иметь впадин, выступов, искривлений. Соединения бывают двух видов:

1. Встык. Стропила соседних скатов состыкованы под углом торцами. При такой схеме нужны сложные расчеты, чтобы избежать искривлений.
2. Внахлест. Стыковка соседних стропил отсутствует. Расположены они вразнобой. Схема считается простой. Увеличивается вероятность получения прямых линий.

Образующаяся линия в месте стыковки скатов называется прогоном. Чтобы он получился ровный, между краями натяните веревку. Она служит ориентиром при креплении планок.

Обустраивается ендова кровли несколькими способами, что зависит от схемы расположения стропил, используемого кровельного покрытия. При этом обрешетка может быть сделана следующих типов:

1. Под гибкую кровлю создается обрешетка сплошного типа. Кровельным ковром разжелобки служит гидроизоляция.
2. Если двухскатная крыша из шифера, жесткой черепицы или профнастила имеет разжелобку, обрешетку создают из 2-3 досок шириной 100 мм, крепящихся вдоль стыков. Размеры шага деревянных элементов определяются шириной желоба.
3. Под металлочерепицу монтируют дополняющие рейки, расположенные между основными досками обрешетки.
4. Под ондулин крепят две доски шириной 100 мм, соблюдая между ними расстояние – 150 мм.

Монтаж ендовы требует внимательности, принятия верных решений

Важно соблюдение шага крепежей, точная обрезка кровельного листа. Для надежной герметичности швов пользуются герметиком, уплотнителями

Рекомендации монтажа разжелобок под гибкую кровлю:

1. Обрешетку сплошного типа всей крыши укройте подкладочным ковром. Соседние листы стыкуйте внахлест.
2. По внутреннему углу раскатайте ковер. Края приклейте мастикой, зафиксируйте гвоздиками через каждые 100 мм. Края ковра около 200 мм должны выступать за границы кровельного материала.
3. Желобка длиной больше 10 м укройте несколькими полотнами. Края стыкуйте внахлест до 150 мм с предварительной обработкой мастикой.

Рекомендации монтажа разжелобок под профнастил и все виды твердой черепицы:

1. Обрешетку укройте гидроизоляцией. Полосы зафиксируйте гвоздями шагом 200 мм.
2. Уложите нижнюю планку. Убедитесь в перекрытии карнизной доски. Планка ендовы должна быть закреплена саморезами по бокам шагом 300 мм.
3. По боковым краям уложите уплотнительные ленты.
4. Подрезкой подгоните кровельные листы и уложите так, чтобы кромка не доходила 100 мм до изгиба желоба.
5. Уложите верхнюю планку ендовы на кровле из металлочерепицы, керамочерепицы или профнастила. Соблюдайте нахлест соседних элементов минимум 100 мм.

Рекомендации монтажа разжелобок под ондулин:

1. Нижнюю подкладку для ендовы из отдельных деталей уложите внахлест 150 мм. Вкрутите саморезы для фиксации верхних углов каждого элемента.
2. По краям желоба приклейте уплотнитель.
3. Ондулин подрежьте, подогнав под изгиб разжелобка. Уложите листы, прибейте каждую волну максимально дальше от центра желоба.

Рекомендации монтажа разжелобок вокруг мансардных и слуховых окон, дверцы выхода на чердак:

1. На участке примыкания крыши к окну или дверце сделайте обрешетку.
2. Вымеряйте длину желоба для расчета подкладочного материала. Если он складывается из нескольких кусков, приплюсуйте нахлесты.
3. По низу желоба наметьте участок изгиба.
4. В противоположную от бортиков сторону отогните предварительно надрезанные части подкладки.
5. Приподнимите ендову выше уровня кровельного покрытия настолько, чтобы удалось подложить под нее бруски.
6. Сделайте герметизацию краев уплотнительной лентой.
7. Подрежьте примыкающий к окну или дверце низ кровельного листа, подсуньте ендову планку.

По функциональности разжелобку можно сравнить с коньком, но она отличается усложненной конструкцией. Если будете соблюдать рекомендации монтажа, все работы сможете выполнить самостоятельно. При неуверенности в своих силах рекомендую обратиться к специалистам.

Монтаж ендовы для крыш из различных материалов

Поскольку ендова это конструкция на пересечении скатов крыши, она является самым слабым местом кровли. Сюда ложится наибольшая нагрузка. Монтировать ендову должны профессиональные строители или человек, знающий все тонкости работы с этим элементом и различными материалами.

Крыши из ондулина

Ендова для мягкой кровли требует выполнения дополнительной обрешетки. Для этого потребуются две обрезные доски, имеющие ширину не менее 20 см. Они крепятся с отступом в 5 см от оси разжелобка. Дерево лучше обработать антисептическим средством.

Надо следить, чтобы центр разжелобка расположился строго между доскамиИсточник sargorstroy.ru

Установка на крыше из ондулина:

• монтируется элемент обязательно снизу вверх;
• нахлест между частями разжелобка делают 15 см;
• после примерки листов ондулина к месту перегиба кровли, их раскраивают нужным образом;
• листы нужного размера монтируются на ендову с отступом 5 см от ее оси, их прикрепляют гвоздями к каждой волне.

Крыши из металлочерепицы

Под ендову на кровлях с данным типом покрытия делается сплошная обрешетка, что предотвратит ее провисание. Такая конструкция является жестким основанием под разжелобок. Ендова выполняется с двумя планками – вода стекает по нижней, а верхняя несет главным образом декоративное назначение, но также предотвращает коррозию на срезах листов покрытия кровли.

Планки ендовыИсточник legkovmeste.ru

Разжелобок для кровли из металлочерепицы монтируется следующим образом:

• нижние планки располагают с нахлестом порядка 15 см и закрепляют на обрешетке саморезами;
• места стыков необходимо герметизировать;
• немного с нахлестом на планку разжелобка укладывают листы металлочерепицы и крепят гвоздями, предназначенными для кровли;
• на листы сверху стыка накладывается верхняя планка и фиксируется метизами.

Крыши из профнастила и шифера

Под эти покрытия для кровли при монтаже ендовы укладывается несколько досок. Далее на них крепится гидроизоляция, которая подлежит соединению с гидроизоляционной мембраной, проложенной на скатах крыши.

Нахлест в этом случае делают 15 см, а стыки фиксируются двусторонним скотчемИсточник rico.zavuhotegi.ru.net

Далее разжелобок крепится следующим образом:

• монтируется нижняя планка;
• затем к ней прикрепляется уплотнитель, его рекомендуется усилить герметиком по сторонам от скатов кровли;
• осуществляется монтаж покрытия крыши;
• образовавшийся в выступах волны зазор заполняется герметиком.

Монтаж ендовы при кровле профлистом может быть выполнен в нескольких вариантах ее оформления:

Открытая. В таком варианте листы профнастила надо отрезать на расстоянии 6-10 см от линии сгиба. Планка и срезы становятся открытыми. Чтобы предохранить их от внешнего воздействия, на материал крыши монтируются декоративный желоб. Его крепят к обрешетке при помощи гвоздей.

Закрытая. Листы профнастила обрезаются четко по линии перегиба и стыкуются между собой без зазора. Использование никаких дополнительных элементов в этом случае не требуется.

Переплетенная. Этот способ доступен в основном профессионалам, самостоятельно такой монтаж осуществить сложно. Перегиб кровли перекрывают листами покрытия, заходящими на другую сторону по очереди. Такой способ редко используют для жестких покрытий, он больше подходит для кровли с мягкими видами покрытий.

Варианты оформления ендовыИсточник legkovmeste.ru

По сути, открытый и закрытый типы монтажа ендовы крыши из профнастила отличаются только методом, которым подрезается материал.

Монтажные работы

Вопрос о том, как сделать ендову, заслуживает самого внимательного рассмотрения. Необходимо подчеркнуть, что ендова крыши устанавливается и крепится в процессе основных кровельных работ.

Весь процесс разделяется на следующие этапы:

• установка стропильной системы;
• фиксация обрешетки и крепление ендовы;
• монтаж кровельного материала.

Эта классическая последовательность действий при возведении любого индивидуального дома.

В том случае, когда установленное правило нарушается, могут возникнуть неприятные последствия, такие как перекос конструкции и даже разрушение кровли.

Установка стропил

Строительство современного индивидуального дома, как правило, ведется по проекту. Процедура монтажа и обустройства кровельной системы отражена в отдельном разделе проектной документации.

Ендова считается не только наиболее сложным элементом конструкции, но и весьма ответственным.

На вопрос о том, как надо сделать ендову на крыше, в проекте имеется детально проработанные ответы.

Именно на этих местах и укладывается ендова, что важно помнить производителю работ. Конструкция стропильной системы, при всей ее универсальности, рассчитывается под определенный вид кровельного материала. Конструкция стропильной системы, при всей ее универсальности, рассчитывается под определенный вид кровельного материала

Конструкция стропильной системы, при всей ее универсальности, рассчитывается под определенный вид кровельного материала.

С учетом удельного веса кровли рассчитывается поперечное сечение бруса, который выбирается для стропил.

Накосные стропила, которые устанавливаются по линии сопряжения двух кровельных плоскостей, служат основой для крепления ендовы.

Следующим действием, после установки стропил, фиксируется обрешетка. На этом этапе по линии примыкания устанавливается разжелобок. Обрешетка крепится, начиная от конька по направлению вниз.

Видео:

При монтаже обрешетки на плоской поверхности накосной стропильной ноги фиксируется гидроизоляционный материал и закрепляется нижняя ендова.

Специалисты настоятельно рекомендуют не пренебрегать гидроизоляцией. Для этого удобнее использовать рубероид. Укладывают его снизу вверх.

Если образуются стыки, то их нужно обработать битумной мастикой или другим подобным материалом.

Только после того как ендова обустроена, можно монтировать кровельный материал. Под каждый вид кровли разжелобок нужно готовить соответствующим способом.

Монтаж кровли

Еще на этапе крепления обрешетки необходимо выполнить укрепление конструкции в месте сопряжения двух скатов.

Масса ендовы не настолько велика, чтобы под нее усиливать конструкцию. Причина заключается в том, что именно в этих местах на крыше накапливается снег в зимний период.

Опасность представляет не масса снега, а то, что при потеплении талая вода имеет свойство просачиваться в самые мелкие щели и отверстия.

Если для кровли используется металлочерепица, то обрешетка на участке сопряжения скатов усиливается. Первым шагом на обрешетку укладывается и крепится согнутый посередине лист кровельного железа.

По своему функциональному назначению это нижняя планка ендовы. Крепление начинается снизу и выводится под самый конек.

Надо обязательно обеспечить нахлест 15 – 20 см. Места стыков герметизируются битумной мастикой.

Сделанный таким способом желоб обеспечивает беспрепятственный отвод воды с кровли. Когда в качестве кровельного материала применяется шифер или профнастил, в месте сопряжения скатов укладывается две доски, скрепленные в форме желоба.

Затем на этот желоб крепится нижняя ендова.

Когда в качестве кровельного материала используется ондулин, то обрешетку под разжелобок укладывают на расстоянии. Достаточно выдержать зазор 15 см.

Опытные кровельщики знают, как правильно класть мягкий кровельный материал на обрешетку. Монтаж начинается снизу вверх. Первый лист материала крепится вровень с краем кровли.

В этом случае крепить ендову можно гвоздями. После завершения этого этапа укладываются и крепятся кровельные листы.

На финальной стадии фиксируется верхняя ендова, которая в большей степени выполняет декоративную функцию.

Последовательность действий по монтажу ендовы одинакова при использовании любых кровельных материалов.

Видео:

Определение и устройство ендовы

Ендовые крыши

На крышах сложных форм, при устройстве выступающих слуховых окон образуются острые углы. Они получаются в местах соединения двух скатов. Место сопряжения называется ендова, а крыши — ендовыми.

Крыши сложных форм смотрятся очень декоративно и являются украшением здания, но их проектирование и устройство — дело непростое — сопряжения плоскостей делать непросто. Из-за конструктивных особенностей на эти участки кровли приходится большая нагрузка: тут всегда много снега и воды. Потому и обрешетку делают усиленной, и меры по гидроизоляции гораздо серьезнее, чем на остальной поверхности.

Ремонт разжелобков

Если со стороны чердачного помещения в отрицательные углы кровли проникает влага, то это говорит о том, что разжелобок смонтирован с нарушением технологии или требует ремонта. Восстановительные работы предусматривают несколько этапов:

1. Демонтаж кровельного покрытия, которое прилегает к стыку скатов. Как правило, на черепичных, шиферных и других крышах с жёсткой кровлей в этом плане не возникает проблем. Что касается мягкой черепицы, то от длительного соприкосновения и межслойной диффузии снять её бывает затруднительно. Чтобы облегчить процесс демонтажа, такое покрытие аккуратно подогревают газовой горелкой или паяльной лампой.
2. Снятие нижней панели ендовы.
3. Замена повреждённых элементов деревянного настила (при необходимости) и восстановления гидроизоляции.
4. Ремонт или замена отдельных панелей разжелобка и их установка на место с соблюдением всех требований по влагозащите стыков и крепёжных отверстий.

После окончания восстановительных работ снятое кровельное покрытие возвращают на место. При необходимости треснутую черепицу или шифер заменяют, а повреждённые участки мягкой кровли ремонтируют при помощи битумной мастики и заплаток из одноимённого материала.

Ендовы является обязательным элементом многощипцовых, вальмовых, шатровых и других сложных или комбинированных крыш. От того, насколько аккуратно и качественно будут обустроены места их отрицательных изломов, зависит отсутствие протечек в подкровельное пространство. Предельная аккуратность при установке разжелобков поможет сделать кровлю надёжной и долговечной, благодаря чему вы навсегда забудете о волнении во время проливных дождей и весеннего снеготаяния.

Источник

Зачем нужна ендова?

Ендова как элемент крыши необходима для того, чтобы по ней отводились осадки, которые попали на образующие ее скаты. Именно они подвергают конструкцию ощутимым нагрузкам.

Ендова намного больше и, конечно же, дольше иных элементов кровли испытывает различные климатические воздействия, к примеру, скопление снега, стекание дождевой воды, повышенное влияние солнечных лучей.

Каждая, даже самая незначительная на первый взгляд ошибка в изготовлении может повлечь за собой ощутимый ущерб, который произойдет вследствие интенсивных протечек или, к примеру, снежного скопления на крыше.

Виды планок ендовы.

По собственным конструктивным особенностям ендовы подразделяются на:

• нижние планки;
• верхние планки.

Назначение у каждой разновидности собственное. Нижняя планка необходима для того, чтобы отводить различные осадки, которые скапливаются в области стыка 2 скатов, а также для предотвращения попадания разнообразной влаги в пространство, расположенное под кровлей.

Верхняя же планка предназначена исключительно для красоты, т.е. для того, чтобы прикрывать собой все срезы кровли. Нижняя ендова, как правило, изготавливается из оцинкованной стали, а верхняя из того же материала, что и покрытие кровли.
