Где находится номер электросчетчика?
Приборы учёта потребляемого энергоресурса относятся к высокоточному измерительному оборудованию. Поэтому при выпуске с заводского конвейера они проходят поверку и каждому присваивается серийный номер, представляющий собой набор цифр. Этот код является индивидуальным и не повторяется ни на одном из счётчиков.
Многие потребители Мосэнергосбыта задаются вопросом о том, где посмотреть номер прибора учёта. Поэтому ниже мы подробно расскажем обо всех способах получения информации.
Передняя панель счётчика
Сегодня на рынке представлено множество моделей электросчётчиков. Индивидуальный код, присваиваемый изготовителем, указан на каждом приборе с фронтальной стороны. Но при этом производители могут расположить его в разных местах: сверху, снизу или сбоку
Поэтому если у Вас возник вопрос о том, где посмотреть заводской номер электросчётчика, то первым делом обратите внимание на сам прибор. Обычно индивидуальный код указывается рядом с годом выпуска счётчика
Квитанция по оплате жилищно-коммунальных услуг
Каждый прибор учёта пломбируется и на него выдаётся Акт ввода в эксплуатацию, который нужно представить в управляющую компанию и в Мосэнергосбыт. Все данные по счётчикам хранятся в базе энергоснабжающей организации. Поэтому у жильцов, заключивших прямой договор с поставщиком электричества, иногда возникает вопрос: где посмотреть в квитанции об оплате номер счётчика электроэнергии?
Ежемесячно энергосбытовая компания направляет платёжный документ своим клиентам для дальнейшего расчёта. В нём указаны персональные данные собственника жилья и номер прибора учёта. Посмотреть его можно под лицевым счётом.
Прямое обращение в энергосбытовую компанию
Если нет возможности уточнить информацию в квитанции об оплате или Вы не можете по каким-либо причинам найти заводской номер на приборе, то можно напрямую обратиться в Мосэнергосбыт. Получить сведения по индивидуальным приборам учёта могут только собственники жилья или прописанные с ними лица. Для удостоверения личности специалист компании попросит представить паспорт. Обращаться можно в любое отделение Мосэнергосбыта, обслуживающее физических лиц.
Ещё одним способом можно считать звонок в Единую службу поддержки: 8(499)550-9-550. Операторы работают с 8:30 до 20:30 по будням.
Если клиент пользуется личным кабинетом Мосэнергосбыт, то в нём также есть возможность получить информацию по электросчётчикам. Для этого в верхней строке меню нужно выбрать раздел “Мой счётчик”. Внизу откроется блок, в котором можно узнать заводской номер прибора.
Паспорт контрольно-измерительного оборудования
У каждого электросчётчика имеется документ, в котором указаны его технические характеристики и заводской номер. Паспорт необходимо хранить до момента демонтажа прибора учёта, то есть весь срок его эксплуатации. Серийный код указывается в разделах “Гарантийный талон” и “Свидетельство о поверке”.
Общие сведения
Трехфазная электрическая сеть упрощает создание и эксплуатацию электрических машин, таких как, например, асинхронный двигатель, ставший основой многих промышленных станков. Все жилые дома подключены к сети переменного трехфазного напряжения, а владельцы большинства частных строений используют именно 380 вольт для электрификации своих объектов.
Совместимость промышленного предназначения трехфазной электросети с бытовой связано с несколькими вариантами схем подключения потребителей. Благодаря этому потребители могут использовать либо 220 вольт, либо 380 вольт и распределять нагрузку между фазами.
Как правило, трехфазная электросеть четырехпроводная — три линейных провода и один ноль. В линейных проводах фаза напряжения последовательно смещена на 1/3 периода. Чтобы их отличать друг от друга, они обозначаются буквами A, B и C либо L 1, L 2, L 3 и имеют разную стандартизованную цветовую маркировку. Так, в России, Казахстане, Украине и Китае фаза A имеет желтый цвет, фаза B — зеленый, C — красный, ноль — синий или голубой.
Помимо четырех токоведущих проводов трехфазной сети, есть и пятый — заземление, который обеспечивает защиту потребителей и человека от аварийного режима работы электроприборов.
При подключении любых приборов к трехфазной электросети необходимо соблюдать последовательность фаз. Ориентироваться можно по цветовой маркировке проводников, но для контроля необходимо использовать специальный прибор — фазоуказатель.
Разновидности счётчика
Производитель предлагает более 24 вариантов исполнений прибора, с возможностью индивидуальной комплектации по заказу потребителя.
Расшифровка маркировки счётчика Матрица
Модификации изделия различаются следующими особенностями:
- предназначением для эксплуатации в одно- и трёхфазных электрических цепях(Однофазные счетчики: Матрица NP71E.1-12-1, Матрица NP71E.2-1-5 split, Матрица NP-71E 1-10-1, Матрица NP-523 split; Трёхфазные счетчики: Матрица NP73E.3-14-1, Матрица NP73E.3-5-1, Матрица NP73E.3-17-1, Матрица NP73E.2-12-1, Матрица NP73E.2-6-1, Матрица NP73E.1-10-1, Матрица NP 73E.1-11-1, Матрица NP-73E.2-2-2, Матрица NP-73E.3-6-2);
- токовым диапазоном и величинами номинального напряжения;
- классом точности;
- типом энергии, для измерения которой предназначен прибор – активной и реактивной;
- типом встроенного модема;
- наличием и характеристиками реле.
Изделия могут выполняться в следующих вариантах исполнения:
- базовом;
- стандартном;
- расширенном.
Детальнее о комплектации прибора указано в его паспорте или в каталоге(он находится в конце статьи).
Видеообзор одного из счётчиков Матрица:
Как сэкономить с помощью счетчика
Благодаря учету энергии, с использованием дифференцированного тарифа исходя из суточных зон, можно отдать преимущество более подходящей тарификации, которая максимально подходит для разных режимов жизни потребителей. При условии монтажа счетчика Матрица всеми жильцами многоквартирного дома, недобросовестные пользователи будут лишены вероятности похищать энергоресурсы, а значит, траты на дополнительные взносы из-за расхода энергии существенно сократятся.
Силовое реле, встроенное в электросчетчик, имеет возможность отключить пользователя от сети в случае возникновения перебоев с электроэнергией или при коротком замыкании. Это поможет избегнуть серьезных поломок бытовой и электро — техники.
Заказ услуг на ЛКК МЭС РФ
В личном кабинете доступна опция заказа коммерческих услуг Мосэнергосбыта. Компания продает счетчики света и осуществляет их обслуживание, предлагает электромонтажные и сантехнические работы, оказывает услуги страхования и выдает кредиты на ремонтные работы. Установка современных счетчиков обеспечивает значительную экономию на коммунальных платежах:
Заменить счетчики электроэнергии: стоимость и условия
Установка современных приборов учета позволяет снизить уровень расходов за потребление электричества. Абоненты ПАО Мосэнергосбыт имеют возможность заказать установку многотарифного счетчика, который отдельно учитывает потребление в дневные и ночные часы. Ночной тариф в 4 раза дешевле дневного, поэтому использование энергоемких приборов ночью обеспечивает существенную экономию на оплате электричества для абонентов.
| Установка+прибор | Цена для Москвы, руб. | Цена для ЦАО, руб. | Цена для Новой Москвы и МО, руб. |
| Однофазный однотарифный счетчик (по социальной карте москвича) | 2550 | 2550 | 2550 |
| Однофазный однотарифный электросчетчик | 2600 | 2600 | 2600 |
| Трехфазный однотарифный счетчика света | 6200 | 6250 | 6250 |
| Однофазный многотарифный прибор учета | 4550 | 4550 | 4650 |
| Трехфазный многотарифный счетчик | 8500 | 8500 | 8500 |
Заказать поверку электросчетчиков в Энергосбыте
Оборудование для учета электропотребления имеет ограниченный срок службы, поэтому предусмотрена процедура обязательной поверки. Данные о сроках поверки доступны в личном кабинете. В зависимости от типа прибора необходимо заказывать услугу поверки в срок 6-16 лет с даты его установки.
Если абонент вовремя не обратился в Мосэнергосбыт и оставил прибор с истекшим сроком поверки, то следует приготовиться к значительному увеличению размера платежей. В частности, первые 3 месяца клиент будет получать счета по среднемесячному расходу, а затем оплата будет формироваться по нормативу с повышающим коэффициентом 1,5. Соответствующие положения закреплены в п.п. 60 и 81 Постановления Правительства РФ № 354.
Оформить заказ на поверку и замену учетных приборов можно в кабинете абонента. Также Вы можете вызвать мастера на дом по телефону
Установить счетчики воды
ПАО Мосэнергосбыт предлагает клиентам всю необходимую поддержку для экономии на платежах ЖКХ. Установка приборов учета водопотребления нового образца позволяет добиться снижения платежей за воду на 25-30% . Для оформление заказа перейдите в персональный кабинет клиента на сайте МЭС или позвоните по телефону +7 (499) 550-33-77.
Счетчики света, рекомендованные Мосэнерго
Энергосбытовая компания продает, устанавливает и обслуживает счетчики ведущих отечественных производителей. Вам доступен широкий ассортимент электросчетчиков различных типов: одно- и трехфазных; одно- и многотарифных; многофункциональных приборов для мониторинга показаний. Необходимые качества электросчетчиков:
- Надежная защита от помех и ЭМ полей.
- Корпус изготовлен из негорючих материалов.
- Простая установка и эксплуатация.
- Надежность и большой срок службы.
При заказе установки счетчиков в Мосэнергосбыте Вы можете выбрать модели ведущих отечественных производителей: Каскад, Меркурий, Нева, Матрица и многих других. Рекомендованные приборы имеют все необходимые сертификаты.
Устройство и принцип работы
На практике применяются различные трехфазные счетчики электроэнергии, отличающиеся принципом действия:
- Индукционные – представляют собой набор обмоток тока и напряжения для каждого из фазных проводников, которые приводят в движение алюминиевый диск, вращающийся от воздействия электромагнитных полей.
- Электронные – осуществляют измерение и подсчет данных без использования подвижных элементов. Основой реализации электронных трехфазных электросчетчиков является система преобразования аналогового сигнала в цифровой.
- Гибридные – представляют собой переходной этап от индукционных моделей с механическими вращающимися частями к электронным.
Каждый тип счетчика обладает своими конструктивными особенностями, поэтому в качестве примера рассмотрим обобщенную модель электронного трехфазного прибора учета, как наиболее перспективного.
Рис. 1. Устройство трехфазного счетчика электроэнергии
Конструктивно такой счетчик электроэнергии состоит из:
- Датчиков тока и напряжения, которые предназначены для измерения электрических величин в электрической цепи.
- Электронного преобразователя – осуществляет вычисление мощности и по всем фазным потребителям. Может быть представлен несколькими отдельными модулями.
- Микроконтроллера – предназначен для приема счетных импульсов и преобразования сигнала в другие виды.
- Дисплея – предназначен для отображения величины мощности и других параметров электрической цепи.
- Блок памяти – присутствует в электронных моделях, позволяет хранить и извлекать нужную информацию о расходах электроэнергии.
- Блок зажимов – может разделяться на силовые и слаботочные. Первые из них предназначены для включения в трехфазную линию, а вторые для передачи данных по линиям связи.
Принцип действия трехфазного счетчика электроэнергии заключается в измерении силы тока и разности потенциалов для каждого из фазных проводников посредством датчиков тока и напряжения. Затем и ток, и напряжения по каждому фазному выводу проходит этап перемножения в электронном блоке, у индукционных счетчиков электроэнергии эта процедура осуществлялась посредством воздействия полей обмоток на алюминиевый диск. От электронного блока за вычисленную единицу мощности формируется счетный импульс и передается на микроконтроллер. В зависимости от количества поданных импульсов микроконтроллер вычисляет количество потребленных киловатт-часов.
Микроконтроллер представляет собой логическую единицу трехфазного счетчика электрической энергии. Он подает команду на дисплей о смене данных по мере транзита мощности через датчики. Вместе с тем микроконтроллер трехфазного электросчетчика может извлекать из блока памяти информацию об израсходованной мощности за определенный период или в определенном тарифе, что особенно актуально для многотарифных счетчиков электроэнергии. Также микроконтроллер может транслировать информацию по каналам связи через систему АСКУЭ на удаленный диспетчерский пункт.
Подключение трехфазного счетчика прямого включения
Здравствуйте, уважаемые читатели сайта . Для учета потребляемой электрической энергии в трехфазных четырехпроводных цепях переменного тока применяют трехфазные электрические счетчики, разделяющиеся по типу подключения на счетчики непосредственного включения, полукосвенного
икосвенного включения .
Счетчики полукосвенного
икосвенного включения предназначены для работы в мощных электрических сетях и применяются для учета энергии на крупных строительных объектах, промышленных предприятиях, заводах и т.п.
Счетчик измеряет потребляемую энергию с помощью разделительных трансформаторов тока
, которые устанавливают на каждую фазу. Трансформаторы преобразуют входной сигнал тока до определенной величины, который затем поступает в измерительную часть счетчика.
Отсюда и происходит название способа включения, потому что в процессе измерения ток сначала проходит через трансформаторы и понижается до рабочего диапазона счетчика, и только потом попадает в его измерительную часть. Поэтому за счет применения трансформаторов счетчики косвенного и полукосвенного включения могут работать с нагрузкой в несколько раз превышающей их рабочий ток.
Счетчики непосредственного включения применяются для учета потребляемой энергии в электрической сети маломощного потребителя. Измерение электроэнергии осуществляется внутренней схемой самого счетчика, которая подключается непосредственно к трехфазной четырехпроводной сети переменного тока. И хотя такое включение ограничено максимальным током, который способен пропустить счетчик и ограничено величиной 100 Ампер, однако этого тока вполне достаточно для домашней электрической сети.
На примере трехфазного счетчика непосредственного включения «Энергомера» я расскажу Вам, как его включить в трехфазную сеть
. В принципе, схема подключения дается в руководстве по эксплуатации и дополнительно изображена на корпусе счетчика, поэтому проблем с подключением возникнуть не должно. Однако эти схемы имеют один минус – на них не показано включение коммутационной аппаратуры.
Сейчас мы этот минус устраним. Итак. Для подключения нам понадобится счетчик
, дваавтоматических выключателя инулевая шинка . Автомат, который будет стоять на вводе (перед счетчиком), желательно установитьчетырехполюсный , чтобы при необходимости или возникновении аварийной ситуации можно было полностью отключить себя от линии.
Чтобы добраться до клеммной колодки необходимо открутить винт и снять нижнюю крышку. На рисунке винт обозначен кружком.
Сначала подключим вводной автомат
. С выходных клемм автомата фазы А, В, С (белый провод) подключают на входные клеммы счетчика 1-3-5, а ноль N (синий провод) на клемму 7.
В процессе монтажа провод от изоляции очищают следующим образом: конец провода, подключаемый к выходной клемме автоматического выключателя, очищают от изоляции на длину 8 – 10 мм, а конец, подключаемый к клемме счетчика, очищают на длину 27 – 30 мм.
При подключении провода к счетчику откручивают оба винта контактного зажима. Провод вставляют до упора и первым закручивают верхний винт. Легким подергиванием провода убеждаются, что он плотно зажат и если зажат, то затягивают нижний винт.
Совет
. Если счетчик предполагается использовать в частном доме или квартире, то монтаж внутренних соединений выполняется медным проводом сечением 4мм². Использовать провод сечением свыше 4мм² нет смысла, так как для домашнего потребителя Россеть более 15 кВт не дает и по техническим условиям вводной автомат разрешает устанавливать на нагрузку не более 25 Ампер. А рабочий ток медной жилы сечением 4мм² составляет приблизительно 32 Ампера, чего вполне достаточно.
Продолжаем. С выходных клемм счетчика 2-4-6 провода фаз А, В, С подключаются на входные клеммы автоматического выключателя, с выхода которого трехфазное напряжение поступает в домашнюю электрическую сеть. С клеммы 8 нулевой провод N подключается к нулевой шинке.
А вот как выглядит полная монтажная схема включения трехфазного счетчика.
Теперь если подать напряжение на счетчик, то на его лицевой панели должен зажечься световой индикатор «Сеть». А при подключении нагрузки световой индикатор «600 imp/kW•h» (или «400 imp/kW•h» — в зависимости от исполнения) должен мигать.
Также рекомендую посмотреть ролик о включении трехфазного счетчика прямого включения в трехфазную электрическую сеть.
Удачи!
Как обеспечивается экономия
Матричный счетчик электроэнергии обеспечивает высокоточный учет потребляемого электричества, используя дифференцированный тариф, по которому стоимость электричества зависит от времени суток. Потребитель может самостоятельно установить для себя подходящий режим работы бытовых приборов, чтобы платить за электричество меньше.
Устанавливая счетчик Матрица, потребители электроэнергии лишают себя риска хищения электроэнергии недобросовестными людьми. Общая потеря электричества объекта может заключаться только в технических утечках, сумма дополнительных взносов, которые в квитанции указываются в виде «общедомовых нужд» или «потерь электричества», будет заметно сокращена. Поэтому добросовестным потребителям не придется оплачивать мошеннические действия других людей.
Система учета электроэнергии Матрица имеет в своей конструкции специализированное силовое реле, которое в случае необходимости полностью отключает подачу электроэнергии абоненту, обеспечивая таким образом его защиту от возможного возникновения короткого замыкания, а также резких скачков напряжения, которые часто происходят при утечках. Если специалисты грамотно выставят конфигурации функции защитного отключения, она может помочь избежать риска дорогостоящего ремонта оборудования, который неизбежно потребуется при возникновении каких-либо аварийных ситуаций.
Счетчик осуществляет передачу всех данных в Центр через защищенные протоколы связи. История показаний постоянно сохраняется в памяти устройства, а также в базе данных, благодаря чему внесение каких-либо корректировок исключено. Если между компанией, обеспечивающей дом электроэнергией, и потребителем возникнут какие-то конфликтные ситуации, можно изучить историю показаний и понять, кто прав.
Трехфазный электросчетчик Матрица
Многотарифный счетчик, с функцией работы в кредит и режима предоплаты. Осуществляет передачу данных через современные линии связи. Трехфазный прибор Матрица счетчик трехфазный сохраняет информацию о расходах на потребление электричества на год, месяц или сутки.
Основные функции счетчика:
- Контролирует дисбаланс мощности.
- Передача показаний по силовой линии обеспечивается PLC –модемом.
- Оценка мощности трехфазной сети для обеспечения работоспособности бытовой или промышленной техники.
- Контроль напряжения на каждой фазе.
- Интервал между техническими проверками десять лет.
- Стабильная работа, высокоточные измерения показаний, доступная цена.
Устройство стабильно работает в диапазоне -40 оС – +70 оС температуры окружающей среды, что делает возможным монтаж снаружи помещения в металлическом коробе с уровнем защиты IP-54.Управление осуществляется дистанционно диспетчером из операторского пункта.
Достоинства
Однофазный электросчетчик Матрица NP515.2UD
Любой счетчик от компании «Матрица» является очень высокофункциональным устройством, которое вполне способно выполнять довольно-таки широкий круг различных задач.</p>
Основными задачами счетчика «Матрица» являются учёт и измерение активной энергии в одном-двух направлениях.
Также счетчик компании «Матрица» легко и просто может справиться с такой задачей, как мгновенное измерение и подача нужного количества электрического тока, напряжения и температуры.
Но самими главными функциями и достоинствами счетчиков «Матрица» являются:
- Многотарифный учёт энергии. Всего доступно примерно шесть-восемь временных тарифов ( с учётом дополнительных дней).
- Счетчики компании «Матрица» способны использовать основное и дополнительное реле. Это необходимо для того, чтобы предотвратить любые попытки короткого замыкания и пожара.
- Счетчики «Матрица» позволяют свободно и беспрепятственно дистанционно считывать данные и конфигурации с самого счетчика. Эту задачу может выполнить прибор учёта.
Абсолютно все счетчики от компании «Матрица» могут контролировать все нужные параметры сети, которые способны предотвратить возможность поломки счетчика и избежать короткого замыкания:
Трехфазный электросчетчик NP545
мощность (работает система от перегрузки счетчика);</li>электрический ток (система защиты от КЗ (короткое замыкание) внутри счётчика);</li>электрическое напряжение (система защиты от перенапряжения счетчика);</li>баланс подачи тока и напряжения (система защиты от возможного перекоса напряжения в счетчике);</li>температурный баланс (система защиты от перегрева счетчика).</li></ul>
Все счётчики от компании «Матрица» являются фактически основными компонентами системы АИИС КУЭ на специальной базе SMART INS, которая, соответственно, сделана по специальной технологии ADDAX.
Данная система позволяет счетчику:
- самостоятельно делать сбор всех данных с приборов учёта;
- способность моментально и быстро среагировать практически на любое опасное положение в сети;
- счетчик способен легко сократить и предотвратить любые потери электроэнергии за счёт ведения пофазного баланса.
Возможно, Вас заинтересует статья об электронных счетчиках электроэнергии.
Статью об особенностях перепрограммирования электросчетчиков читайте здесь.
Снятие показаний

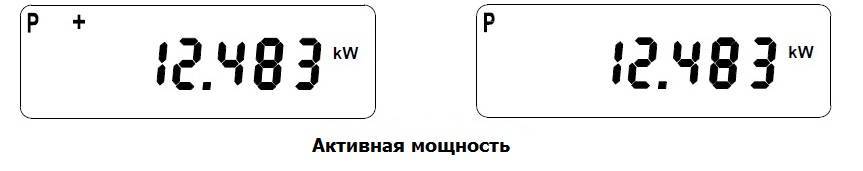

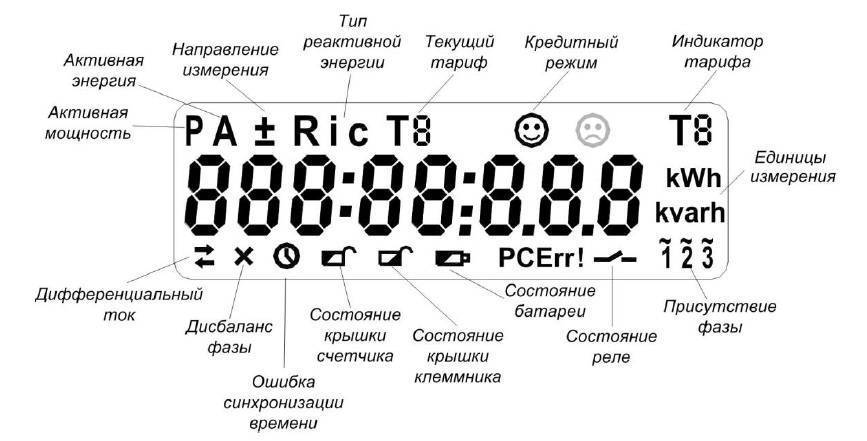

Во время работы аппарат находится в спящем режиме, с отображением на дисплее текущей даты и времени. Для включения режима потребления необходимо нажать кнопку на корпусе и удерживать её в течение 3-х секунд.
Прибор позволяет учитывать показания по 4-м тарифам. Переход отображения показаний между тарифами производится в автоматическом и ручном режиме, нажатием на указанную кнопку.
Для снятия показаний необходимо:
- Выписать значение расхода по определённому тарифу, исключив дробную составляющую.
- От записанного числа вычесть данные по прошлому месяцу.
- Разность умножить на расценку по тарифу.
- Указанную операцию повторить для каждого тарифного плана.
- Суммировать полученные значения.
Тарифы Мосэнергосбыт на 2021 год: Москва и Московская область
| Показатель | Городское население | Городское население в домах с электр. установками | Садоводческие, огороднические или дачные НКО | Остальные потребители, приравненные к населению |
| с 1 января по 30 июня 2021 года | ||||
| Однотарифный учет с применением одноставочного тарифа | 5,38 | 4,04 | 3,77 | 5,38 |
| Двухтарифный учет с применением тарифа, дифференцированного по зонам суток | ||||
| ночная зона Т2 (23.00-7.00) | 1,79 | 1,26 | 1,79 | 1,79 |
| дневная зона Т1 (7.00-23.00) | 6,19 | 4,65 | 5,61 | 6,19 |
| Многотарифный учет с применением тарифа, дифференцированного по зонам суток | ||||
| ночная зона Т2 (23.00-7.00) | 1,79 | 1,26 | 1,79 | 1,79 |
| полупиковая зона Т3 (10.00-17.00; 21.00-23.00) | 5,38 | 4,04 | 4,82 | 5,38 |
| пиковая зона Т1 (7.00-10.00; 17.00-21.00) | 6,46 | 4,85 | 5,81 | 6,46 |
| с 1 июля по 31 декабря 2021 года | ||||
| Однотарифный учет с применением одноставочного тарифа | 5,38 | 4,30 | 3,77 | 5,38 |
| Двухтарифный учет с применением тарифа, дифференцированного по зонам суток | ||||
| ночная зона Т2 (23.00-7.00) | 1,92 | 1,35 | 1,92 | 1,92 |
| дневная зона Т1 (7.00-23.00) | 6,19 | 4,95 | 5,22 | 6,19 |
| Многотарифный учет с применением тарифа, дифференцированного по зонам суток | ||||
| ночная зона Т2 | 1,92 | 1,35 | 1,92 | 1,92 |
| (23.00-7.00) | ||||
| полупиковая зона Т3 (10.00-17.00; 21.00-23.00) | 5,38 | 4,30 | 4,49 | 5,38 |
| пиковая зона Т1 (7.00-10.00; 17.00-21.00) | 6,46 | 5,16 | 5,41 | 6,46 |
Функциональные характеристики
Итак, счетчик «Матрица» (трехфазный) может:
- оценивать потребляемую мощность электрической трехфазной сети;
- контролировать дисбаланс мощности;
- передавать необходимую информацию (счетчик снабжен PLC-модемом современного типа), передача производится по силовой линии;
- хранить эту информацию до определенного срока: до начала года или месяца, некоторые модели производят хранение посуточно;
- контролировать напряжение на всех фазах отдельно;
- проводить контроль магнитного поля;
- проводить многотарнифный контроль и учет (есть возможность использовать до шести тарифов с установкой и регулировкой по дням);
- устанавливать максимальное и минимальное напряжение, при котором сеть будет работать;
- в некоторых моделях устанавливается реле, отвечающее за защиту внутренней электрической сети от короткого замыкания (реле может быть основным или дополнительным).
Так как температурный режим эксплуатации прибора учета и контроля электроэнергии имеет диапазон от -40С до +70С, то установку его можно проводить на улице. Единственное требование – это монтаж внутри металлического ящика или щита, у которого степень защиты – IP-54. Сам счетчик «Матрица» крепится в щите на DIN-рейку. И еще один немаловажный функционал – это дистанционное управление.
Высокая надежность и безопасность прибора от проникновения внутрь обеспечивается различными датчиками:
- датчик, с помощью которого контролируется возможность вскрытия корпуса счетчика;
- возможность вскрытия клеммной коробки;
- датчик, который определяет правильность подключения проводов к клеммам по фазам;
- датчик тока дифференциального;
- датчик, который реагирует на сильное воздействие магнитного поля внешнего типа.
Однофазные и трехфазные
Компания Матрица выпускает однофазные и трехфазные счетчики. Без проблем можно найти подходящий под свои потребности прибор в любом современном магазине электротоваров в большинстве городов России. Оба типа устройств не имеют практически никаких отличий, включая стоимость, поэтому выбор в данном случае будет зависеть только от конкретных запросов пользователя, а также от типа используемой в его доме сети энергоснабжения.
Производитель предлагает гражданам приобрести специализированные маршрутизаторы, но их использование в основном актуально для различных предприятий. Главным отличием является большая мощность и заметно более высокая стоимость.
Как узнать дату выпуска счетчика
В соответствии с требованиями, предъявляемыми к контрольно-измерительному оборудованию, производители всегда пишут дату выпуска в паспорте, сопровождающем устройство учета. Помимо того, маркировка года расположена на передней панели самого прибора. На счетчике воды посмотреть период изготовления можно аналогичным образом.
На некоторых разновидностях пломб можно найти дату установки оборудования, по которой определяются сроки его эксплуатации. Дата поверки отражается в акте по результатам метрологической экспертизы. Он составляется в двух экземплярах – один остается у собственника, второй направляется поставщику ресурсов. При утере такого акта информацию следует узнавать в справочной службе или на сайте управляющей компании.
Назначение АСКУЭ
АСКУЭ нужна, прежде всего:
- Для непосредственного контроля над качеством, количеством, частотой, напряжением, температурой и другими качественными характеристиками потребляемых человеком ресурсов.
- Матрица дает возможность оперативно анализировать, накапливать и обрабатывать базы данных с имеющейся информацией для выполнения коммерческих расчетов.
- АСКУЭ помогает повысить достоверность и оперативность при учете электроэнергии.
- Для крупных предприятий АСКУЭ незаменимо благодаря разным схемам управления распределением энергии и мощности, что способствует уменьшению энергозатрат.
- Снижение потребляемой энергии и мощности благотворно сказывается на оплате энергетических ресурсов. Матрица помогает экономить на расходовании электричества.
- АСКУЭ проводит все расчеты по электроэнергии между поставщиком и потребителем в автоматизированном режиме.
К преимуществам использования матрицы можно отнести систему мониторинга, многотарифный режим, простоту настройки приборов и надежность эксплуатации всей системы. Благодаря системе мониторинга АСКУЭ способна с уверенностью обмениваться данными, передавая их по силовой сети. Эта технология позволяет обеспечивать надежную и устойчивую связь, благодаря двухчастотному каналу ретрансляции сигнала.
АСКУЭ способна предотвратить хищение энергии благодаря возможности сведения балансов. После введения в эксплуатацию матрица заметно снижает потери электричества. Силовое реле со встроенной функцией управления позволяет поставщику наблюдать за расходом потребляемой энергии. В случае потребления больших объемов, чем прописано в договоре, поставщик имеет право на ограничение подачи электроэнергии.
С помощью АСКУЭ поставщик способен отслеживать и линии на предмет загруженности в часы наибольшего потребления энергии. Надежность эксплуатации матрицы, которая заключается в контроле над мощностью, напряжением, частотой тока, дает возможность не только защитить оборудование абонента при возникновении аварии, но и предотвратить незаконное потребление чужих ресурсов.
Основные темы
Как читать показания со счетчика “Матрица” NP 73L.1-1-2, 3 ф, (5-85А)
Как читать показания со счетчика “Матрица” NP 73L.1-1-2, 3 ф, (5-85А)
ВНЕШНИЙ ВИД ДИСПЛЕЯ. СТРОКИ С ДАННЫМИ
Дисплей счетчика МАТРИЦА 7 серии Lite (NP 73L.1-1-2, 3 ф, (5-85А)) имеет следующий внешний вид:
На дисплее счетчика отображается различная информация на экранах, сменяющих друг друга. Смена экранов должна происходить автоматически, через 5-10 с. Также можно пролистать экраны с помощью кратковременного нажатия на функциональную кнопку .
Если на дисплее не отображается никакая информация при наличие питания на счетчике, то, возможно, он настроен на отключение через некоторое время простоя, для экономии питания. Включить дисплей можно также кратковременно нажав на функциональную кнопку . Дисплей также автоматически отключается при температуре ниже -20С с целью самозащиты. При этом счетчик продолжает учитывать электроэнергию в нормальном режиме. Дисплей автоматически включится, когда температура повысится выше порога -20С.
ОСНОВНАЯ ИНФОРМАЦИЯ. СУММАРНЫЕ ПОКАЗАНИЯ И МОЩНОСТЬ
После включения счетчика МАТРИЦА на его дисплее будут отображаться следующие заводские параметры:
Активная энергия, импорт (A+):
На дисплее отображено шесть знаков до точки и два знака после точки. То есть значность составляет шесть с точностью до сотых кВт*ч.
Активная мощность (Р+ или Р):
На дисплее отображено два знака до точки и три знака после точки. То есть активная мощность отображается с точностью до тысячных кВт.
Локальная дата; Локальное время:
ПОКАЗАНИЯ ПО ТАРИФАМ. АВАРИИ И СОБЫТИЯ
При наличии на дисплее показаний дифференцированного тарифа по зонам суток, помимо информации, приведенной выше, также будут отображаться следующие данные.
Активная энергия, импорт, тариф 1…6 (А+ 1…6):
На дисплее отображается индикация такого же формата, как и для активной энергии, импорт.
Также на дисплее могут отражаться следующие аварии и события:
ДРУГИЕ ПАРАМЕТРЫ
Помимо основных параметров на дисплее счетчика МАТРИЦА могут отражаться следующие параметры, например:
- Суммарная активная энергия (в кВт);
- Активная энергия экспорт и по тарифам (1…6) (в кВт*ч);
- Реактивная индуктивная и емкостная мощность (в кВАр);
- Реактивная индуктивная и емкостная энергия (в кВАр*ч);
ПОКАЗАНИЯ НА УДАЛЕННОМ ДИСПЛЕЕ
LCD экран Удаленного дисплея в общем виде выглядит так:
Удаленный дисплей программируется из Центра и может отражать следующие параметры:
- Суммарную активную энергию, в том числе по тарифам (1…3) (в кВт*ч);
- Реактивную индуктивную и емкостную энергию (в кВАр*ч).
При первом включении Удаленного дисплея в розетку на нем будет отражаться информация вида APP 5.4.04. После того, как счетчик будет сконфигурирован на отправку показаний на дисплей, на дисплее будут отображаться поочередно:
- номер счетчика;
- дата и время в формате ХХ ХХ-ХХ h (час день-месяц);
- показания — суммарная активная энергия (при использовании дифференцированного тарифа по зонам суток — показания по тарифам).
Данные на Удаленном дисплее сменяются с дискретностью 1 раз в час. Удаленный дисплей необходимо оставить в розетке до тех пор, пока не отразятся данные по счетчику. После того, как Удаленный дисплей впервые отобразит данные по счетчику, его можно отключить из розетки и включать уже по мере необходимости. После повторного включения дисплея необходимо подождать некоторое время до того, как обновятся показания.
