Электропроводка в деревянном доме своими руками: схема монтажа, разводки

Подготовительные работы

План-схема

Работа по монтажу любой электропроводки, в том числе и открытой, начинается с выполнения план-схемы.

Чтобы правильно ее составить, необходимо заранее определиться с расположением всех элементов, таких как:

Осветительные приборы;
Выключатели;
Розетки.

Чтобы правильно расположить розетки в деревянном доме и рассчитать необходимое сечение кабеля, нужно определиться с основными электроприборами, которые будут использоваться в доме.

Это могут быть:

Электрообогреватели;
Стиральная машина;
Телевизоры;
Кухонная бытовая техника и пр.

Определившись со всеми этими моментами, следует выполнить план дома и на нем графически изобразить разводку с наиболее оптимальным расположением кабелей.

При этом необходимо руководствоваться следующими правилами и рекомендациями:

Распределительный щит целесообразней расположить в коридоре. Уровень над полом должен составлять около двух метров, чтобы до него не могли дотянуться дети.
Розетки могут располагаться на любой высоте, так как ни ГОСТы, ни ПЭУ этот параметр не регламентируют.

Оптимальная схема расположения выключателя и розеток

Рекомендуемая высота расположения выключателей составляет 80 – 150 мм. Из эстетических соображений лучше разместить их на одинаковой высоте.
Линия может проходить либо вертикально, либо горизонтально, при этом все повороты выполняются под прямым углом.

На основе полученной схемы следует подсчитать необходимое количество проводов и других элементов, которые нужно приобрести, чтобы выполнить монтаж проводки.

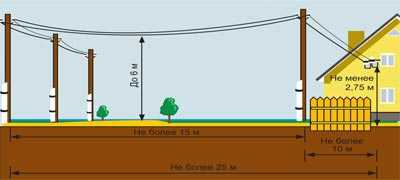

Схема ввода электричества в дом надземным способом

Прокладка линии от улицы к дому

Наиболее ответственным этапом является ввод электричества в дом. Он может быть выполнен двумя способами:

Способ ввода

Особенности

Надземный

Кабель заводится в дом от столба, при этом точка ввода находится на высоте не менее 2,75м. Такой вариант является наиболее простым и дешевым, однако, линия может повредиться в результате сильных порывов ветра, падения деревьев и пр.

Кроме того, если линия расположена на расстоянии более 25 метров от дома, потребуется дополнительная опора, что приведет к увеличению затрат на ввод электричества.

Подземный

Такой способ прокладки проводки в деревянном доме является более трудоемким и дорогостоящим, но в то же время более надежным и долговечным.

Схема ввода электричества в дом подземным способом

Следует отметить, что ввод кабеля через стену осуществляется через стальную гильзу, выполненную из толстостенной трубы. Что касается подключения проводки к линии электропередач, то этой работой должны заниматься исключительно специалисты соответствующей службы. Они же выполняют монтаж счетчика и его опломбировку.

Основные требования

Ни в коем случае не стоит воспринимать данный материал как руководство к действию. Все работы по электрификации должны выполняться только квалифицированными специалистами, имеющими разрешение на доступ к электрическим сетям.

Но эти знания пригодятся любому человеку, занявшемуся стройкой, хотя бы для того, чтобы проконтролировать работу мастеров и не допустить «халтуры». Если же вы приняли решение произвести монтаж проводки своими руками, то должны осознать, что вся ответственность ложится на ваши плечи.

Некачественный монтаж электропроводки в доме деревянном – частая причина пожаров

В связи с тем, что строения из дерева обладают повышенной пожароопасностью, то и требования, предъявляемые к прокладке силовых линий, совершенно другие.

Далее приведём основные из них:

Недопустимо возгорание силового кабеля и передача открытого огня к деревянной конструкции вследствие короткого замыкания. Если нет возможности, по каким-либо причинам, исключить подобный вариант полностью, то вероятность должна быть максимально снижена.
Эксплуатационные и физико-технические свойства проводов, используемых вами, должны соответствовать потребляемой мощности с учётом пиковых нагрузок, на всех участках электропроводки. Не допускается любое проявление нагревания кабеля или мест клеммных соединений.
Состояние проводов должно исключать риски поражения электричеством, как людей, так и животных.

Из вышесказанного следует, что вопрос красоты и эстетики в доме из дерева уходит на второй план. Ради визуального оформления помещения, уровень безопасности нельзя снижать даже незначительно. По ходу статьи будут упомянуты некоторые способы, позволяющие решить эту проблему.

Разновидности кабель каналов

Отсутствие единого регламента – это ещё одна причина, по которой проведение таких работ усложнено. Самостоятельно подобрать информацию, содержащуюся в ПУЭ, СНиПах и ГОСТах, не так просто, так как из-за специализированного характера информации, разобраться в них под силу только человеку, имеющему профильное образование.

Пошаговая инструкция по монтажу

Скрытая электропроводка в деревянном доме

Схема электропроводки со способом её монтажа – составная часть проекта дома. Если спроектирована скрытая прокладка внутренней системы электроснабжения, то возможность реализации такого решения начинают обеспечивать в процессе сборки сруба.

В брусьях или оцилиндрованных брёвнах, по которым должны пройти вертикальные участки проводки, перед укладкой на проектное место выполняются технологические проходы для кабелей — строго согласно схеме электроснабжения. Чтобы сформировать вертикальный канал в стене из уложенных друг на друга брёвен, выполненные в них отверстия после сборки конструкции должны быть строго соосны.

Горизонтальные проходы устраиваются после возведения стен:

для кабелей – вдоль и поперёк брёвен;
для монтажных и распределительных коробок – поперёк.

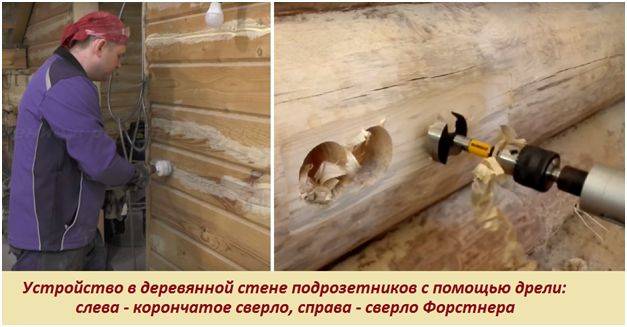

Горизонтальные поперечные и вертикальные каналы выполняются мощной дрелью с корончатым сверлом или сверлом Форстнера.

Продольные скрытые проходы – это, как правило, штробы по брусьям, устраиваемые с помощью ручного или электроинструмента (стамеска, фрезер). Наименее трудоёмкое выполнение такого штробления — «болгаркой» с дисковой фрезой по дереву.

Согласно нормам ПУЭ, при устройстве электропроводки скрытым способом все кабели должны проходить по стальным (медным) трубам или быть изолированными от деревянных оснований слоем цементного раствора или алебастра не менее 1 см. Монтажные и распределительные коробки также должны быть выполнены из стали или меди. Соединение участков стальных защитных каналов между собой и с коробками производится сваркой или резьбовым способом, медных трубок – пайкой и обжатием. Защитные каналы и короба обязательно заземляются.

В деревянном доме проводить кабели скрытой проводки в металлорукавах запрещено. Гофрированные металлические чехлы – это полоса толщиной 0,2 мм, свитая спирально. Защита из металла такой толщины не способна локализовать короткое замыкание, так как её стенки не выдерживают температуры дуги и мгновенно прогорают. Не способен к локализации дуги и металлорукав в полимерной оболочке.

Гофры из однородного полимера для размещения их в каналах для скрытой проводки также не пригодны – заполнить их цементным раствором с соблюдением толщины слоя в 1 см вокруг кабеля практически невозможно. Кроме того, полимерные гофры подвержены повреждениям грызунами.

Выбор стальных труб для каналов скрытой проводки производят с учётом толщины стенки, которая регламентируется СП 31-110-2003, и внутреннего диаметра.

Максимальное сечение жилы провода (мм²)	Толщина стенки трубы (мм)
Алюминий	Медь
до 4	до 2,5	не нормируется
6	—	2,5
10	4	2,8
16: 25	6; 10	3,2
35; 50	16	3,5
70	25; 35	4,0

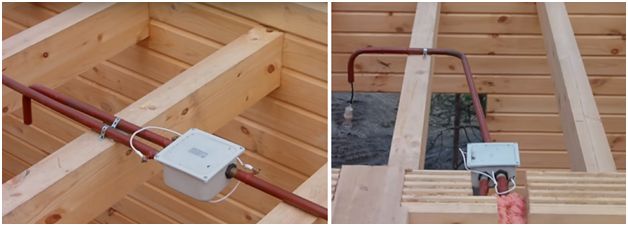

Один из способов размещения скрытой электропроводки – по балкам межэтажных перекрытий. Трубы, согласно схеме электропроводки, нарезаются на куски нужной длины, после чего на их концах нарезается резьба, и через каждый элемент протягивается «кондуктор» — для затяжки кабеля после установки канала по месту.

Фрагменты труб с помощью хомутов крепятся к балкам, соединяются с распределительными коробками и в проектных местах сгибаются вниз для подводки питания к люстрам. Параллельно выполняется затяжка в них линий электропроводки.

Распределительные коробки после окончания монтажа должны остаться доступными для обслуживания, поэтому на перекрытии между чердачным помещением и вторым этажом их располагают крышками вверх – для доступа на полу, а на балках между первым и вторым этажами – крышками вниз, с доступом со стороны потолка.

По окончании сборки системы электроснабжения выполняется её «прозвонка», протяжка резьбовых соединений труб, замер сопротивления заземления и покрытие каналов снаружи двумя слоями антикоррозийной краски. Затем сверху по балкам монтируется черновой настил.

При монтаже продольных горизонтальных линий скрытой проводки по стенам можно использовать стальной тонкостенный профиль для гипсокартона. Для этого в брёвнах или брусьях выполняют штробы необходимого сечения, в которые утапливают и крепят саморезами профиль. На дно профиля по всей длине кладут полосу из гипсокартона, точечно фиксируя её раствором алебастра. Поверх полосы также на гипс крепят кабель, после чего гипсом заполняется весь объём профиля. Выполненная штроба на всю глубину заделывается специальной шпаклёвкой, после высыхания которой канал окрашивают под основной фон.

Необходимые документы

Существует несколько документов, которые содержат основные требования к электропроводке. Рекомендуется изучить их подробно с целью предупреждения осложнений в работе. Наиболее важным считается 7 издание ПУЭ, где изложены принципы проектирования электросети в многоквартирном или частном доме.

Помимо основных положений, документ содержит подробное руководство по прокладке кабелей, установке автоматических выключателей и проведению освещения. Существует также СНиП — документ, описывающий правила подготовки жилого помещения к монтажным работам и требования к использующимся материалам.

Стоит отметить, что источники содержат только конкретную информацию, изложенную техническим языком. Именно поэтому обычный пользователь не всегда может правильно ее растолковать. При необходимости рекомендуется обратиться к специалисту, но наиболее важные моменты следует вынести из первого документа, а другие использовать только в качестве вспомогательных.

Какую проводку лучше сделать

Электропроводка для каркасных домов ничем не отличается от таковой для обычных жилых строений. Ее можно сделать скрытой (внутренней) или наружной.

Если проводка выполняется наружным способом, провода закрепляют к потолку или стенам внутри специальных кабель-каналов или электротехнических труб. Можно использовать также открытый способ, то есть без защиты, но он менее безопасный. Разводят проводку по дому только тогда, когда основные этапы строительства выполнены.

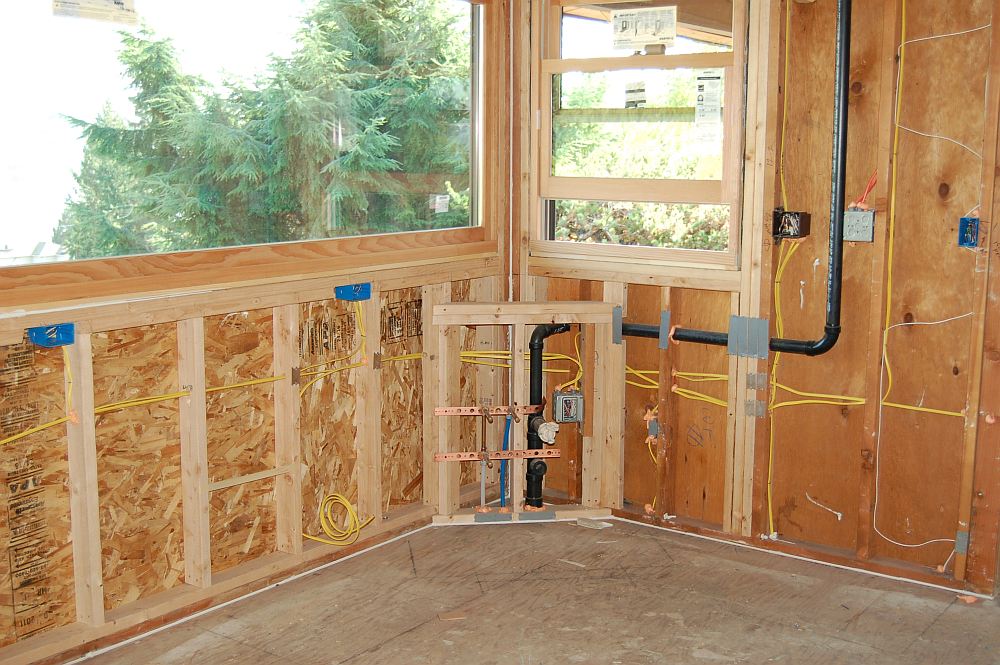

Если проводка делается в каркасном доме скрытым способом, провода прячут внутри стен, а наружу выводят только розетки, выключатели и небольшие участки проводов для них

При таком способе проведения проводки выполнить этот процесс важно до обшивки стен. Оба способа имеют свои плюсы и минусы

Внутренняя проводка выглядит более эстетично, чем внешняя, ведь снаружи невидно соединений, проводников, кабелей. Но у этого способа монтажа ест несколько существенных минусов:

Розетки, выключатели и другие коммутационные аппараты устанавливаются стационарно, поэтому изменить место их локализации без существенного ремонта нельзя.
Нельзя без проблем проверять проводку на наличие повреждений.
Прокладка электрических проводов внутри каркасных стен требует больших затрат, чем наружный монтаж, да и времени на это уходит значительно больше.
Многие страховые фирмы отказываются страховать деревянные каркасные дома, в которых электропроводка находится внутри стен.
Если в комнате вдруг нужно сделать дополнительную розетку или другую коммутационную точку, это реализовать не получится.

Недостатки внутренней проводки становятся преимуществами наружной. Она доступна для диагностики, постоянно на виду, ее можно ремонтировать, совершенствовать, дополнять новыми элементами и т. д.

Уже существующую наружную проводку можно разделить на несколько ветвей, если нужно подключить новую бытовую технику или другие электрические элементы.

Что касается минусов этой электропроводки, то она уступает в декоративности. Ведь все провода находятся снаружи, а это проблема для многих стилей интерьера. Кроме того, наружная проводка значительно чаще повреждается.

Таким образом, сугубо с практической точки зрения наружная электропроводка значительно выгоднее. Ее использование снижает вероятность пожара, делает дом более надежным. И единственным недостатком является не очень декоративный вид.

Монтаж проводки

Монтаж проводки внутренней электросети в деревянном доме производится в семь этапов:

Разметка на стенах линий разводки проводов и мест установки розеток, выключателей, распределительных коробок и т.п.
Высверливание отверстий под электроустановочные изделия и каналы для кабелей.
Сборка вводного щита с защитой и электросчетчиком.
Укладка и соединение электропроводов с помощью клемм или пайки (сварки).
Подсоединение выключателей и розеток.
Проверка сопротивления изоляции.
Общая проверка системы на короткие замыкания.

Приведенная пошаговая инструкция является стандартной и не зависит от материала стен и индивидуальных особенностей создаваемой схемы электропроводки в частном доме. Однако для деревянных коттеджей есть свои нюансы:

Первый – это все проходы электрокабелей сквозь выполненные из дерева внешние стены, перегородки и перекрытия делаются только с использованием металлических гильз (трубок). Даже если применяются кабель-каналы и керамические изоляторы для открытого монтажа, сквозь древесину электрическая проводка должна проходить исключительно с дополнительной защитой из металла.

Гильзы для прокладки электропроводки в разных помещениях

Второй – скрутку жил при соединении рекомендуется исключить. Подобные места являются наиболее проблемными по безопасности и чаще всего нагревающимися. В доме из бревна или бруса самым лучшим и надежным вариантом соединения проводов будет клеммный. Можно также их спаять или сварить, но это сложнее и дольше.

Клеммное соединение проводов в распределительной коробке

Третий – если электропроводка укладывается под декор или навесной потолок, то монтировать ее обязательно следует в металлических трубах. Открытая прокладка допускается только в незакрытых местах, где провода остаются на виду.

Проводку под подвесным потолком лучше спрятать в кабель-каналах

Ничего особо сложного нет. Главное чтоб были навыки обращения с отверткой, дрелью и пассатижами. И тогда самостоятельный электромонтаж в своем доме по сложности – это приблизительно как прочистить дымоход или построить теплицу с обогревом самому без привлечения наемных рабочих.

Этапы монтажного процесса по видам проводки

Итак, все начинается с ввода кабеля в дом. Обычно для этого используют самонесущий изолированный кабель (СИП). Это алюминиевый кабель с тремя жилами. Для частного домостроения обычно применяется провод марки СИП 4. У него все жилы имеют одинаковое сечение – 16 мм². Это больше, чем достаточно.

Электропроводка в коробах

На сегодняшний день это самый распространенный вид электрической проводки. Для этого используются пластиковые короба, которые при помощи саморезов закрепляются по схеме проведения электрического кабеля. Процесс проходит следующим образом:

Провод СИП-4

Производится монтаж короба.
В него укладывается кабель.
Закрывается крышка.

Обратите внимание на вот какой момент. Сам провод в коробе должен занимать не более 50% всего пространства

Это не жесткое требование, но забитый под завязку короб просто не закроется крышкой. Особенно при наличии угловых соединений.

Правда, на рынке сегодня можно найти короба, в которые можно укладывать кабеля друг на друга. Здесь придется учитывать порядок и последовательность укладки. Но именно этот вариант дает возможность упростить проведение монтажных работ. Рекомендуем короба от компании «Legrand».

Изоляция с использованием гофрированной трубы

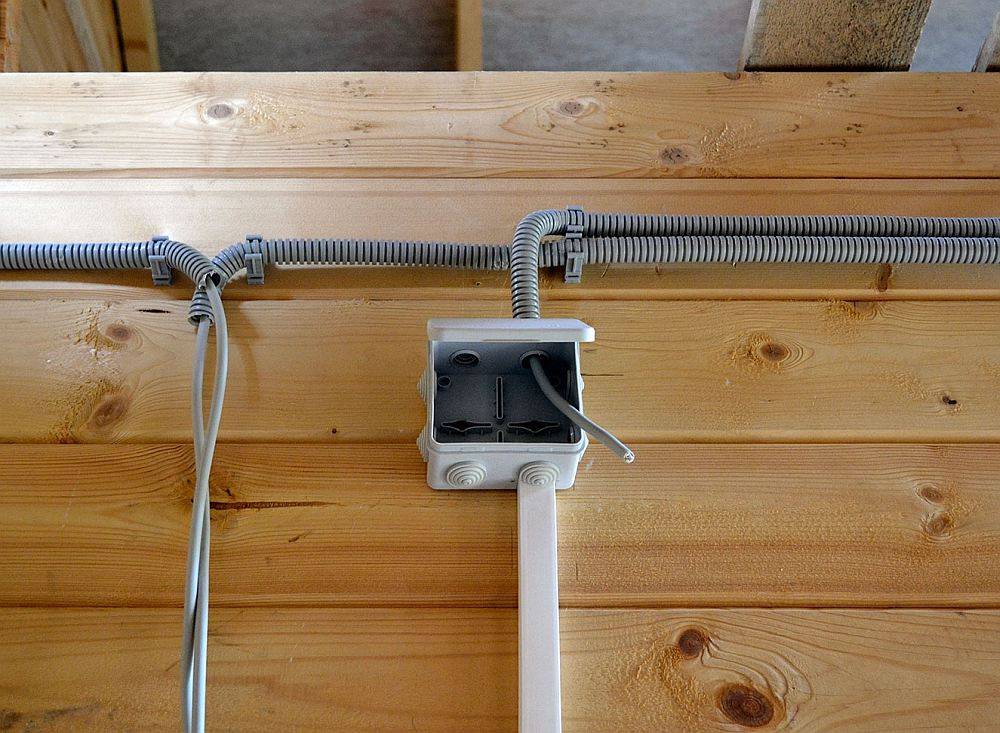

Открытую проводку можно также выполнить, используя гофрированную трубу. Такие трубы выступают в качестве своеобразного контейнера для кабеля. Гофрированная труба уберегает деревянное строение от возгорания при проблемах с электропроводкой, а также в трубе хорошо размещаются сразу несколько проводов. Крепятся гофрированные трубы к стене специальными клипсами, и хотя такой вариант все-таки не так эстетичен, как хотелось бы, все-таки это уже значительно лучше.

Для котельных и других хозпомещений данный способ очень популярен. Недостатком этого варианта прокладки электропроводки является то, что для замены любого участка проводки придется демонтировать всю трубу и кабели целиком.

Скрытая электропроводка в доме из СИП-панелей

Требования по обеспечению пожаробезопасности домов из СИП-панелей особенно высоки, так как эти конструкции легковоспламеняемы.

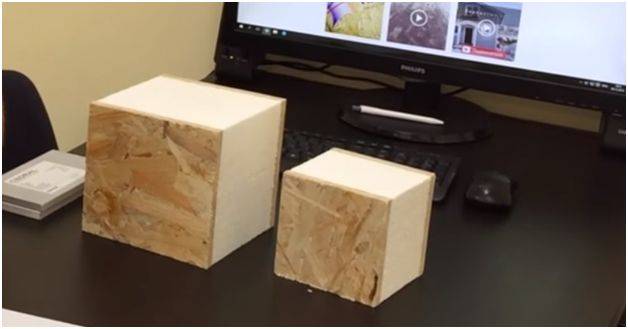

СИП-панель – это «пирог» из двух ориентированно-стружечных плит со слоем утеплителя между ними, в котором для монтажа скрытой проводки производителями устраиваются внутренние каналы.

Согласно СП 31-105-2002, скрытую проводку в данном случае можно монтировать по штатным каналам – без дополнительной защиты трубами, но используя кабель NYM. Однако ПУЭ предписывают устраивать электропроводку в деревянном доме только по металлическим трубам.

Разрешить это противоречие можно двумя способами, но оба они затратны финансово и по времени:

согласно ПУЭ смонтировать скрытую проводку в металлических трубах по стенам и потолку, после чего выполнить на них обрешётку и обшить гипсокартоном (способ ещё и «крадёт» габариты помещений);
последовательно смонтировать на стены 3 слоя ГКЛ – первый как гипсовое защитное основание, во втором после установки выполнить штробы под проводку, третьим сплошным листом покрыть второй.

Разумной альтернативой этим дорогостоящим решениям в домах из СИП-панелей является монтаж открытой проводки.

Достоинства скрытой электропроводки

Отсутствие необходимости в маскировке или декоративном оформлении элементов электропроводки.
Минимальная вероятность повреждения кабеля.
Простота замены линий – протяжкой по старой трубе нового кабеля.
Высокая электро- и пожаробезопасность при правильности выполнения монтажа.
Скрытая система электроснабжения не мешает отделочным работам.

Недостатки скрытой проводки

Сложность исполнения как основной системы электроснабжения, так и дополнительных скрытых ответвлений.
Высокие расценки выполнения монтажа.
Дополнительные затраты на трубы.
Невозможность визуального контроля технического состояния проводки.

Размещение выключателей, коробок, розеток

Для фиксации розеток, выключателей делают в стенках углубления.

Устройства устанавливают с соблюдением ряда правил:

заземляют всю конструкцию;
когда в по длине системы нет разрыва в металлических элементах, достаточно заземления электрощита;
в местах разрывов заземление выполняют пайкой, сваркой.

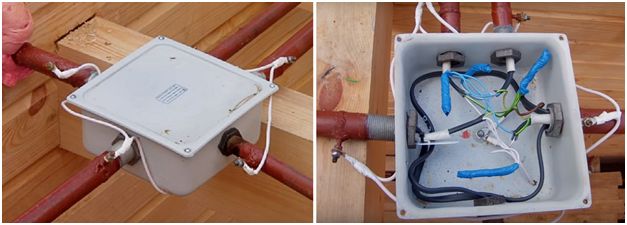

Распределительную или техническую коробку с классом IP-54, а также выше, защищенную от влажности, скоплений пыли, приваривают или припаивают к трубе, чтобы избежать повреждений, вызванных ржавчиной. Медные трубы на участке подводки развальцовывают. На стальных делают резьбу под фиксацию болтом.

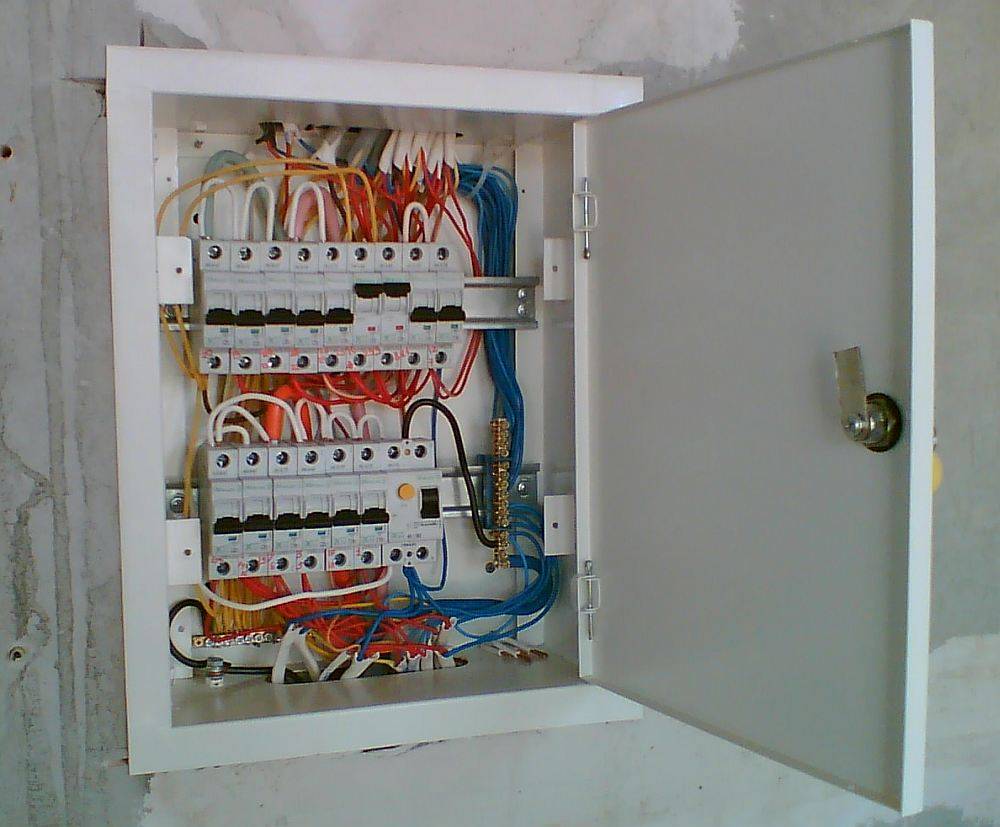

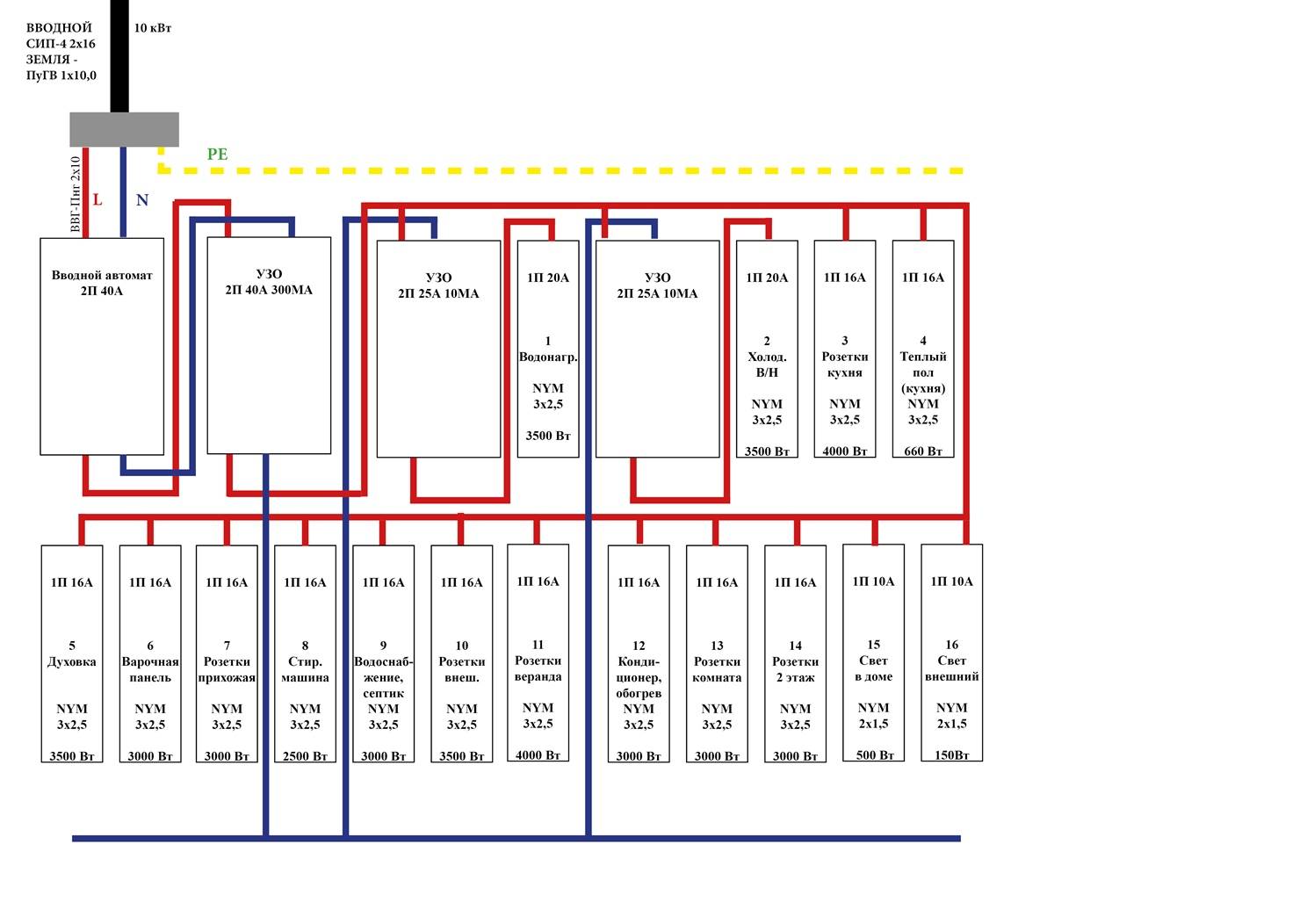

Распределительный щиток

После вхождения в распределительный щиток кабель с улицы подсоединяется к вводному автомату. Для этого покупают такой же автомат, как и тот, что защищает счетчик от выгорания.

Далее собирают коммутацию в распределительном щитке согласно заранее составленной схеме. Она подразумевает подключение автоматов отходящих линий, дифференциальных автоматов, приборов защиты УЗО.

По правилам подключения электрики для каждой комнаты в щитке необходимо выделять два автомата – по одному на розетки и светильники. Что касается ванной и кухни, то там нужно выделять дополнительные автоматы для розеток, в которые будет подключаться бытовая техника.

Этапы монтажа

Подведение электричества

Способы ввода кабелей:

надземный – провода тянутся от линии электропередач;
подземный – кабели укладывают в траншею на глубину минимум от 0,8 метров. Провода изолированы и помещены в металлические трубы.

В строение провод вводится через металлическую гильзу.

Создание контура заземления

Недалеко от места ввода провода в строение вырывают траншею в форме треугольника или прямоугольника на глубину в полметра. По углам устанавливают арматуру и соединяют при помощи толстой проволоки или металлических углов. От заземления до дома также вырыть траншею, через которою металлический проводник соединит заземление с электрощитом на доме. Траншеи засыпают землей.

Установка электрического щита

Для бесперебойного и правильного функционирования электрощита следует соблюдать правила установки:

он должен располагаться на высоте не менее полутора метров над землей, чтобы до него не дотянулись дети и домашние животные;
электрощит должен быть защищен от неблагоприятных погодных условий в случае его монтажа на улице;
в электрощите должно быть достаточно места для УЗО, счетчика, подключенных проводов и заземляющих шин;

Проведение проводки

Существует два варианта проведения проводки: скрытый и открытый.

При монтаже скрытой проводки провода помещаются в металлические трубы (лучше из оцинковки или нержавейки), места соединения которых тщательно герметизируют. Такой способ применяется, если необходимо замаскировать провода под облицовку. При этом следует соблюдать следующие правила:

К распределительным коробкам должен иметься удобный доступ.
Провода должны занимать не более 50% диаметра металлической трубы.
Чтобы провода не повредились, концы труб необходимо отшлифовать и обезопасить пластиковыми ободками.
При повышенной влажности трубы устанавливают под небольшим наклоном, чтобы скопившийся конденсат мог слиться.

Открытая проводка находится на виду, при этом она не должна контактировать с деревом.

Этапы монтажа открытой проводки:

Зафиксировать основание кабель-канала на деревянной поверхности при помощи саморезов.
Установить распределительные коробки.
Установить розетки, выключатели.
Зафиксировать провода в кабель-каналах.
Подключить подачу тока.
Закрыть крышкой кабель-каналы.

Установка розеток и выключателей

В случае, если внутренняя часть розеток и выключателей устанавливается в деревянный брус, они должны быть защищены от контакта с древесиной металлическими подрозетниками. Под накладные электроточки также следует подкладывать изоляционный материал, например, асбест или алюминий, которые предотвратят риск возгорания.

Самостоятельное проведение проводки может обернуться риском получения серьезных травм, поэтому рекомендуется обращаться к услугам специалистов соответствующего профиля.

Провод (кабель) для электропроводки в деревянном доме: правила выбора и применения

После подготовки схемы скрытой проводки и указания мест разветвления нужно определиться с проводом, применяемым в процессе монтажа.

В деревянных домах применяются специальные провода, обозначаемые буквами ВВГнг (А) или ВВГнг-П (А).

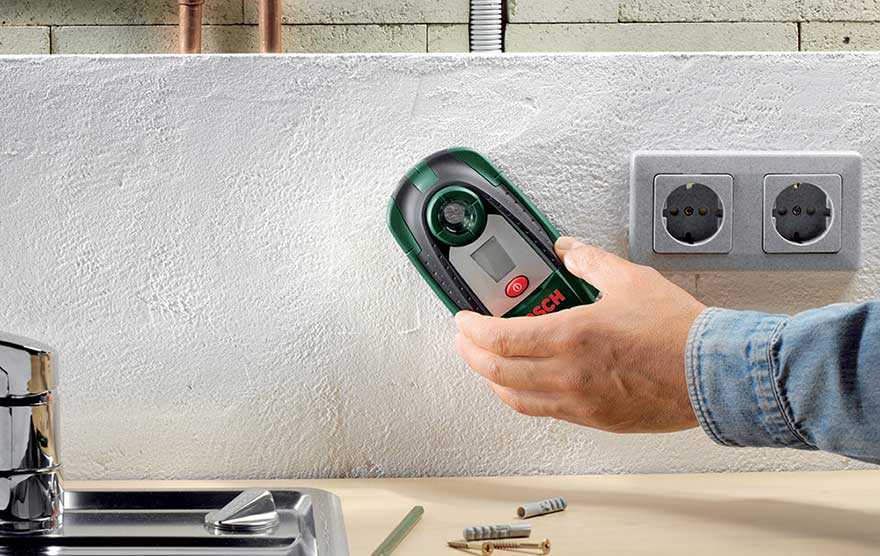

Как найти скрытую проводку в стене квартиры прибором и без

Проводники выполнены из меди, одножильные с количеством проводов до пяти. Особенность кабеля — двойная изоляция:

Внутренняя часть изготовления с применением ПВХ, изолирующего токоведующие части друг от друга. Для удобства монтажа каждый провод имеет свой оттенок.
Внешняя изоляция покрыта защитным слоем из композитного материала, обеспечивающего стойкость к огню. Ее особенность состоит в прочности и гибкости, что исключает трудности в протягивании кабеля по трубе с помощью троса.

Оптимальный температурный режим от -50 до +50 градусов Цельсия. Преимущества изоляционного слоя состоит в защите от коррозии, отсутствие реакции с химическими компонентами, стойкость к деформации при перепаде температур. Устойчивость к горению подтверждается требованием ГОСТ Р МЭК 60332-3-22.

Можно выбрать и другие виды кабелей:

ВВГнг LS или ВВГнг-П LS — дополнительная стойкость к некоторым веществам (к примеру, хлористому водороду);
NYM — медный кабель, который отвечает требованиям ГОСТ 22483 и отличается усиленной изоляцией в три слоя. Жилы изолируются разноцветным ПВХ, а после оборачиваются в специальную защиту, обладающую огнеупорными качествами. Количество жил в таком изделии — до пяти. При изготовлении применяется современная немецкая технология, гарантирующая высокое качество продукции.

При выборе кабеля для скрытой проводки нужно учесть особенности помещения и не экономить деньги на покупку качественного товара.

Выбираем вид проводки

Начнем с того, что в деревянном доме обычно производится проводка открытого типа. То есть, кабель укладывается по стенам, потолку, правда, монтаж чаще всего производится в специальные защитные приспособления. К примеру,

В пластиковые короба.
В гофротрубы.
В металлические трубы.

В чисто открытом виде проводку можно провести по изоляционным роликам. Это старый метод, который сегодня практически не используется. Хотя его иногда применяют, как стилевое оформление в интерьере деревянного дома. Для этого скручивают два одножильных кабеля в виде косички и закрепляют его на ролики, предварительно установленных по трассе проводки. Сами ролики крепятся к деревянной поверхности саморезами или гвоздями.

Электропроводка в металлических трубах

Разводка проводов и кабелей

Прокладка кабелей внутри дома может происходить открытым или скрытым способом. Предпочтение отдается открытому способу, так как это обеспечивает максимальную пожарную безопасность. Скрытый способ требует точного соблюдения нормативов, но также используется, поскольку более эстетичен в общей концепции дизайна интерьеров.

Открытая проводка гораздо дешевле и менее трудоемкая. Провода при этом прокладываются прямо по поверхности стен и перекрытий. Сделать это можно одним из следующих способов:

На изолирующих роликах (ретро-технология),

В гофрированной трубе,

В пластиковых коробах.

Скрытая проводка требует соблюдения огромного количества норм противопожарной безопасности и масштабных работ внутри здания:

Вся проводка должна располагаться внутри медных или стальных труб. В последнем случае внутренняя стенка трубы должна иметь антикоррозионное покрытие,
Любые переводы и соединения с распределительными коробками должны выполняться сваркой, пайкой или с помощью резьбы,
На горизонтальных участках необходимо предусматривать гарантированный уклон и дренаж для удаления конденсата,
Трубы в обязательном порядке подлежат заземлению.

Конечная точка подвода скрытой проводки будет иметь следующий вид:

Сборка электрического щита

Полезные советы

Необходимо точно рассчитать и установить необходимое количество автоматов в распределительном щитке

Специалисты рекомендуют на каждый контур (комнату) монтировать один автомат.
Особое внимание электрическим контактам в распределительных коробках.
Розетки и выключатели монтируются на деревянные поверхности только при наличии изоляционных прокладок, которые не распространяют огонь.. Уделить особое внимание стеновым проходкам (сквозь стены между комнатами)

Сквозные отверстия делаются перфоратором с коронкой, куда закладывается металлическая труба. После протяжки кабеля внутренний диаметр трубы обязательно заполняется огнеупорным материалом

Уделить особое внимание стеновым проходкам (сквозь стены между комнатами). Сквозные отверстия делаются перфоратором с коронкой, куда закладывается металлическая труба

После протяжки кабеля внутренний диаметр трубы обязательно заполняется огнеупорным материалом.

№6. Прокладка кабеля по комнатам

Сечение кабелей проводки зависит от того, какая нагрузка на них будет возлагаться. Это предмет серьезных расчетов, но пользоваться можно и таблицами, в которых уже просчитано сечение проводов в зависимости от тока, мощности и напряжения.

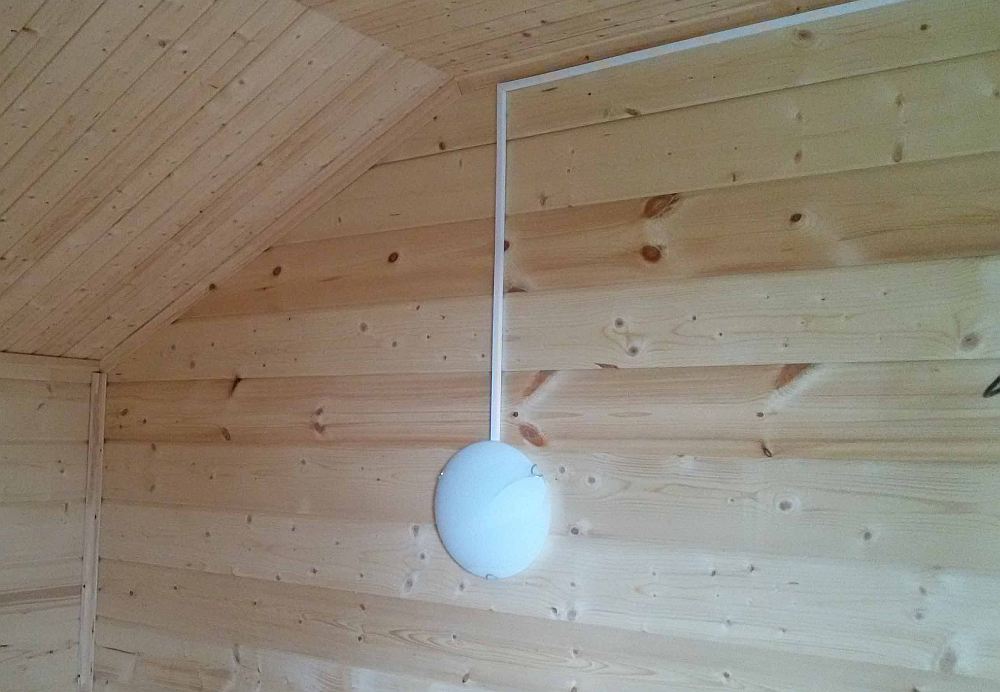

Открытая проводка в кабель-каналах

Перед началом работ лучше всего разметить места будущего расположения розеток и выключателей. Лучше всего по безопасности и эстетике в деревянном доме монтировать открытую проводку в кабель-каналах. Они выполняются из самозатухающего пластика, представляют собой короб с защелкой, размер и цвет могут отличаться. Процесс прокладки проводки в этом случае таков:

выбирают кабель-канал, который соответствует количеству проводов и их сечению;
снимают крышку и крепят коробку канала к поверхности на саморезы;
в местах соединения кабелей ставят распределительные коробки;
основание розеток и выключателей (используются только те, что предназначены для внешней проводки), крепят на назначенные места;
кабель укладывают в канал, закрывают крышкой;
концы кабелей соединят в распределительных коробках. Подключают кабель к розеткам, выключателям и автоматам.

https://www.youtube.com/watch?v=eJSBBRaCJH0Video can’t be loaded because JavaScript is disabled: Электропроводка в деревянном доме своими руками. (https://www.youtube.com/watch?v=eJSBBRaCJH0)

Внутренняя проводка в металлической трубе

Если вы решились монтировать скрытую проводку в деревянном доме, то порядок действий будет таким:

подготовка штроб и установка открытых распределительных коробок, они должны быть в свободном доступе даже после обшивки стен;
проход проводки через стены делают с помощью с металлических труб, которые называют проходными гильзами. В стене сначала готовят отверстие необходимого диаметра, потом ставят гильзу, по краям она должна иметь пластиковую втулку. Специальные металлические гильзы ставят под розетки и выключатели;
диаметр трубы выбирают такой, чтобы после заводки всех кабелей, в ней оставалось 60% свободного места. Предпочтение отдается медным трубам, которые хорошо гнутся и легко режутся. Концы труб после резки хорошо шлифуют или же снабжают их пластиковыми ободками. К деревянной поверхности трубы крепят хомутами, к металлическим гильзам – благодаря развальцовке трубы внутри гильзы;
протягивают кабель сквозь трубу и проверяют изоляцию;
соединение кабелей в распределительных коробках и подключение к розеткам, выключателям.

Соединение проводов

В распределительных коробках провода могут соединяться одним из следующих способов:

соединение сизами. Это специальные изолирующие колпачки, которые позволяют соединить два предварительно зачищенных на 2-3 см и скрученных между собой провода. Колпачки очень просто одеваются и стоят недорого;
соединение вагами не менее простое, но более надежное. Подбирается вага с соответствующим количеством отверстий для проводов, в них кабели вставляются до щелчка;
опрессовка гильзами – один из самых современных методов, но понадобится специальное оборудование;
дедовский способ скрутки с последующей изоляцией изолентой в деревянном доме лучше не использовать.

Остается только установить розетки и выключатели. Для деревянного дома лучше всего подойдет фурнитура, выполненная под дерево, но это не обязательно. Далее следуют работы по подключению всех групп проводов к щитку, установка счетчика, УЗО и автоматов.

Также понадобится выполнить заземление. Для этого около дома копают яму в форме равностороннего треугольника со стороной 1 м. Глубина не менее 30 см. В вершины треугольника вбивают металлический уголок или штырь длиной 3 м, между собой их соединяют уголком длиной 1 м, используя сварку. В одном из уголков делают отверстие и крепят в нем заземляющий проводник с помощью болта и гайки, его выводят в распределительный щиток и подсоединяют к заземляющей шине, к ней же подсоединяют заземляющие жилы кабелей.

После завершения всех монтажных работ вызывают специалистов электролаборатории, которые проводят все необходимые испытания и выдают протокол, подтверждающий правильность выполнения проводки и ее безопасность. Схему проводки рекомендуют наклеить на внутреннюю поверхность дверцы щитка – так будет намного удобнее сориентироваться в случае возникновения аварии.

Выполнять все работы по монтажу электропроводки в деревянном доме необходимо только при наличии соответствующих знаний и опыта. При малейших сомнениях лучше звать специалистов – от качества и правильности выполнения всех этапов работ зависит безопасность дома и его жильцов.

Статья написана для сайта remstroiblog.ru.

Монтаж электропроводки в деревянном доме своими руками
