ЭПРА схема подключения
Сначала необходимо аккуратно разобрать люминесцентный светильник. Далее, стоит извлечь из него устаревшие компоненты изделия. Это, прежде всего, дроссель, разные конденсаторы, стартер и другие элементы. В светильнике необходимо оставить лишь люминесцентные лампы, жгуты проводов и ЭПРА.
Сделать ЭПРА подключение способен абсолютно любой человек, обладающий минимальными познаниями о работе электрических схем. Конечно, что людям, не располагающим опытом в этой области, даже и не следует пытаться, а необходимо обратиться к опытному электрику.
Для подключения электронного балласта будут необходимы такие инструменты и материалы:
- набор отверток;
- бокорезы;
- прибор, определяющий фазы тока;
- небольшое количество изоленты;
- довольно острый нож, необходимый для обработки концов проводов;
- крепежные материалы.
Перед тем как собрать схему, необходимо определиться с местоположением изделия ЭПРА внутри люминесцентного светильника. При этом стоит учесть длины абсолютно всех проводов и наличие удобного доступа к нужной управляющей системе. Именно поэтому стоит заранее проделать отверстие в корпусе светильника, куда есть возможность установить ЭПРА при помощи крепежных материалов. Далее, нужно подключить электронный балласт к разъемам светильника. Существует еще один не менее важный момент, который заключается в том, что мощность ЭПРА обязана быть в несколько раз больше, чем у люминесцентного светильника.
Как только окончен процесс правильной сборки люминесцентного светильника с устройством ЭПРА, необходимо установить его на нужное место. Сначала стоит проверить мультиметром все провода, которые торчат из стены, на присутствие в них рабочего напряжения. Когда оно отсутствует, то нужно соединить все контакты с оборудованием. После всех этих действий, стоит сделать тестовый запуск светильника, оборудованного ЭПРА. В случае когда все действия прошли успешно, то люминесцентные лампы обязаны загореться одновременно, без дополнительного процесса разогрева, а излучаемый свет не должен часто мерцать.
Разновидности
Первоначально в качестве ПРА для люминесцентной лампы использовались электромагнитные дроссели (балласты) со стартерами. Этот комплект назывался электромагнитным пускорегулирующим аппаратом – ЭмПРА. Позже появились электронные аналоги ЭмПРА на транзисторах и микросхемах, выполняющие ту же функцию. Они получили название ЭПРА (электронный пускорегулирующий аппарат), или просто «электронный балласт». Рассмотрим конструкцию и принцип работы этих пускорегулирующих устройств.
Нередко под ЭмПРА подразумевают только электромагнитный дроссель, что не совсем верно. ЭмПРА – это дроссель и стартер – два отдельных узла.
Электромагнитный
ЭмПРА – это обычный дроссель – катушка, намотанная на магнитопроводе, и газоразрядная малогабаритная лампочка со встроенными биметаллическими контактами (рабочими электродами).
Рассмотрим процессы, происходящие в светильнике с ЭмПРА. При включении в колбе стартера зажигается разряд, который нагревает электроды из биметалла. В результате электроды замыкаются и подключают к питающей сети через дроссель спирали электродов ЛЛ. При этом тлеющий разряд в колбе лампочки-стартера гаснет.
Спирали люминесцентной лампы разогреваются, их способность испускать электроны многократно увеличивается. После остывания контактов стартера они размыкаются. В результате на электродах ЛЛ появляется импульс высокого (до 1 кВ) напряжения, создаваемого самоиндукцией дросселя.
На схеме буквами обозначены:
- А – люминесцентная лампа.
- В – сеть переменного тока.
- С – стартер.
- D – биметаллические электроды.
- Е – искрогасящий конденсатор.
- F – нити накала катодов.
- G – электромагнитный дроссель (балласт).
Высокое напряжение пробивает газовый промежуток. В колбе ЛЛ начинается разряд. При этом ртуть переходит в парообразное состояние, сопротивление газового промежутка резко падает. Чтобы разряд не перешел в неуправляемый дуговой, ток через лампу ограничивается дросселем с большим индуктивным сопротивлением. Поэтому его называют балластом.
Электронный
Внешне электронный балласт для люминесцентных ламп похож на электромагнитный. У него серьезные конструктивные отличия и другой принцип работы.
Как видно на фото, в электронном балласте много радиоэлементов. Рассмотрим типовую структурную схему ЭПРА и узнаем, как он работает.
Переменное сетевое напряжение проходит через фильтр электромагнитных помех, выпрямляется, сглаживается и подается на инвертор. Задача инвертора – обеспечить напряжение для работы ЛЛ. Сформированное инвертором напряжение через схему ограничения тока (балласт) подается на лампу. Схема запуска служит только для пуска ЛЛ. После выполнения своей функции в дальнейшей работе она не участвует.
Узлы инвертора, балласта и пуска на структурной схеме разделены условно. Часто функции балласта выполняет инвертор, дополнительно являющийся стабилизатором тока. В некоторых схемах он играет роль стартера, самостоятельно принимая решение о подогреве спиралей лампы и о подаче на них запускающего высоковольтного импульса.
Более простые схемы запуска представляют собой обычный конденсатор, образующий со спиралями и выходными дросселями колебательный контур. Последний настроен на частоту работы инвертора. Возникающий при погашенной лампе резонанс повышает напряжение на электродах лампы до единиц и даже десятков киловольт и зажигает разряд в колбе без предварительного подогрева спиралей (холодный пуск).
Что даёт такая схема? Прежде всего, мерцание. Обычный электромагнитный дроссель питает лампу переменным током частотой 50 Гц. Люминофор имеет малую инерционность и в промежутках между полуволнами заметно теряет яркость свечения. В результате люминесцентная лампа заметно мерцает. Это плохо для зрения.
Особенно заметно мерцание на изношенных лампах, люминофор которых теряет свойства инерционности.
Инвертор, питающий ЛЛ, работает на частотах десятка и даже сотни кГц. При этом инерционности люминофора достаточно, чтобы «переждать» паузы между питающими импульсами без заметной потери яркости. То есть благодаря ЭПРА у люминесцентной лампы малый коэффициент пульсаций.
Далее электронная схема обеспечивает стабильным питанием лампу, даже если сетевое напряжение отличается от номинального. К примеру, ЭПРА POSVET (фото см. выше) позволяет работать ЛЛ при напряжении в сети от 195 до 242 В. У лампы, подключённой через ЭмПРА, при таких напряжениях либо сократится срок эксплуатации, либо она не запустится.
Пара ламп и один дроссель
Схема с одним дросселем
Стартеров здесь понадобится два, а вот дорогостоящий ПРА вполне можно использовать один. Схема подключения в этом случае будет чуть сложней:
Подсоединяем провод от держателя стартера к одному из разъемов источника света
Второй провод (он будет подлиней) должен проходить от второго держателя стартера к другому концу источника света (лампе)
Обратите внимание, что гнезд у него с обеих сторон два. Оба провода должны попасть в параллельные (одинаковые) гнезда, расположенные с одной стороны
Берем провод и вставляем его вначале в свободное гнездо первой, а затем второй лампы
Во второе гнездо первой подсоединяем провод с подключенной к нему розеткой
Раздвоенный второй конец этого провода подключаем к дросселю
Осталось подключить к следующему стартеру второй источник света
Подсоединяем провод в свободное отверстие гнезда второй лампы
Последним проводом соединяем противоположную сторону второго источника света к дросселю
Печь из полена коротая будет гореть более 7 часов ???
Схема пускорегулирующей аппаратуры

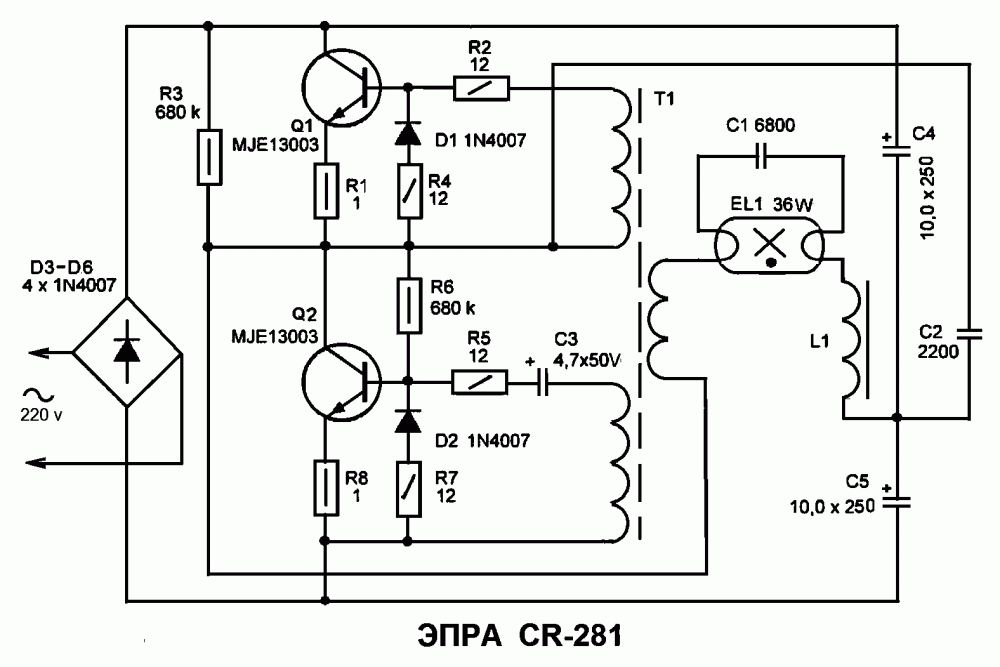

Чаще всего схема состоит из 2-тактного преобразователя напряжения. Конструкция бывает мостовой и полумостовой. Мостовые варианты очень редко применяются.Сначала диодный мост выпрямляет напряжение, далее оно сглаживается емкостью до постоянного напряжения.
Полумостовой инвертор делает напряжение высокочастотным.В схеме применяется трансформатор с сердечником в виде тора с тремя катушками. Основная обмотка подает изменяющееся напряжение резонанса на лампу. Остальные работают в качестве дополнительных обмоток, которые в противофазе открывают ключи на транзисторах.
Особенности и порядок подключения через современный электронный балласт
Электронный балласт считается более современным и эффективным решением. Для пользователя существенно, что работающая лампа почти не мигает и другие технические характеристики значительно выше.
Включение электронного балласта для люминесцентных ламп: схема 36 w
Вся работа по переходу на новую электронную пускорегулирующую аппаратуру состоит в том, что старый балласт и стартер нужно удалить из конструктива лампы и прикрепить новый электронный балласт. Его входные клеммы подключаются к электрической сети, а выходные клеммы подключаются к двум полюсам лампы.
ФОТО: howelektrik.ruСхема соединения электронного балласта с двумя люминесцентными лампами
Схема светильника 2 × 36 с электронным балластом
Применение электронного балластника позволяет электрикам создавать различные варианты включения люминесцентных ламп. Разработаны схемы с высоким или низким коэффициентом полезного действия (КПД), на большую или меньшую мощность ламп. Лампы прекрасно работают с любым вариантом электроники.
ФОТО: fb.ruСхема балласта с высоким КПД
Схема с использованием умножителей напряжения
Умножитель напряжения – это фрагмент электронной схемы, состоящий из конденсатора и диода. Открытый диод позволяет конденсатору зарядиться до уровня, при котором он может питать нагрузку. Если нагрузка отсутствует, накопленное напряжение сохраняется, диод больше не открывается.
Умножитель может зажечь лампу, сам он в это время выполняет функцию выпрямителя. Умножитель напряжения может включить люминесцентный источник света в отсутствии дросселя-клапана и стартера. Его роль заключается в продлении срока службы сгоревших светильников. Эта схема сохраняет работоспособность даже при сгоревших нитях накала, так как выводы замыкаются между собой. Если умножитель выдаёт напряжение, достаточное для запуска, то лампа загорится.
Схема не рассчитана на длительную работу, она выручает в чрезвычайных и аварийных ситуациях. Даже перегоревшие приборы способны проработать некоторое время при мощностях, не превышающих 40 Вт.
Блок питания из ЭПРА — схема
В качестве силовых ключей используются импортные транзисторы MJE13003, MJE13007, в редких случаях MJE13009 и их аналоги. Транзисторы можно сказать,что создавались специально для работы в сетевых ИБП. Аналогичные транзисторы используются и в компьютерных блоках питания. Итак, для начала хочу представить основные достоинства такого блока питания.
- Компактные размеры и легкий вес
- Малые затраты и низкая стоимость
- Надежность работы
Это лишь основные достоинства нашего самодельного блока, но у него есть и другие (скрытые) достоинства. Некоторые ИБП работают только под определенной нагрузкой, иными словами блок питания не сможет работать в холостую или с маломощной нагрузкой. Таким свойством обладают достаточно популярные ЭТ (электронные трансформаторы), которые предназначены для питания галогенных ламп с мощностью 12 вольт. Наш блок питания включается при подачи сетевого напряжения, способен питать нагрузки с мощностью от долей ватта (светодиоды и т.п.) до 40-50 ватт. Такой блок может использоваться в качестве лабораторного блока питания для начинающего радиолюбителя.
Блок питания не боится коротких замыканий на выходе (взамен электронный трансформатор выходит из строя после секундного КЗ), обладает высокой стабильностью работы и может работать в течении очень долгого времени без выключения. Суть переделки балласта заключается в ее доработке. Нам нужно мотать импульсный трансформатор, который обеспечивает гальваническую развязку от сети 220 вольт и понижает напряжение до нужного нам уровня.
Трансформатор можно мотать практически на любом ферритовом сердечнике (кольца, броневые чашки или Ш-образный сердечник). Сетевая обмотка содержит 130 витков провода 0,3-0,6 мм, понижающая должна содержать 8-9 витков, что соответствует выходному напряжению 12 Вольт.
Напряжение от балласта подается на обмотку трансформатора через конденсатор ( напряжение конденсатора подобрать в пределах 1000-3000 вольт, емкость 3300-6600 пкФ). Вторичную обмотку трансформатора желательно мотать несколькими жилами тонкого провода (4 жилы провода 0,5мм), на выходе получается порядка 3,5-4 Ампер. Возможно также применение готовых трансформаторов из ЭТ с мощностью 50-150 ватт.
Для выпрямления напряжения следует использовать мощные импульсные диоды или диодные сборки от компьютерных блоков питания. Из отечественного интерьера можно использовать КД213. При подборе диодов для блока питания из ЭПРА следите, чтобы максимально допустимый ток диода был в районе 8-12 Ампер, сам диод должен работать на частотах 100-150 кГц.
Начнём с определения.
ЭПРА (Электронный Пуско Регулирующий Аппарат) – это устройство, предназначенное для поджига газоразрядных ламп и поддержания их в рабочем состоянии.
Соответственно, горение таких ламп без ЭПРА невозможно, а, значит, этот блок имеется во всех светильниках, которые работают с лампами на основе инертных газов, или даже в самих лампах (например, в энергосберегающих неоновых со стандартными цоколями).
Рассмотрение преимуществ и недостатков ламп мы оставим на потом, а сейчас остановимся подробнее на блоке их питания.
Основные компоненты ЭПРА
В составе подавляющего большинства таких устройств имеются:
- Фильтр (могут отсекаться помехи из сети питания, или, наоборот, создаваемые самим блоком питания).
- Выпрямитель.
- Корректор мощности.
- Выходной сглаживающий фильтр.
- Инвертор.
- Балласт.
Однако, в целях экономии (габаритов или конечной стоимости) некоторые производители могут убирать те или иные блоки.
Блоки могут реализовываться из самостоятельных радиоэлементов или на основе специальных микросхем.
Даже при беглом взгляде на состав ЭРПА становится понятно, что перед нами – готовый импульсный блок питания.
Классификация
Разновидностей люминесцентных лам существует много, ведь они используются не только для освещения помещений, но и для специфических целей. К примеру, лечебных. Они отличаются по вариантам исполнения, что также влияет на сферу применения.
Варианты исполнения
Изначально такие лампы были исключительно линейными, но с развитием технологий появились и компактные. Оба вида имеют одинаковые свойства, негативные и положительные стороны. Данную группу можно назвать общие, так как, по сути, они отличаются формой колбы и в определенной мере конструкцией.
Линейные лампы
Это ртутная лампа прямого, кольцевого или U-образного исполнения. Такие имеют классификацию по:
- Длине.
- Диаметру колбы.
При этом чем больше по габаритам лампа, тем она мощнее. Для линейных ламп используется цоколь G13, а диаметр колбы: Т4, Т5, Т8, Т10, Т12. Цифры после «Т» означают диаметр стеклянного элемента, выраженный в дюймах. Указанные выше типоразмеры считаются стандартными.
Основное отличие подобной конфигурации в том, что она имеет вваренные электроды по краям, которые направлены внутрь изделия. Снаружи установлены цоколи с контактными штырьками для подключения ее в цепь.
Линейные лампы преимущественно используют в офисах, торговых центрах, транспорте, других общественных местах. Все потому что они потребляют не больше 15% электроэнергии, если брать за 100% потребления энергию лампочкой накаливания.
Компактные
Компактные классифицируются по:
- Форме и размеру колбы.
- Размеру и типу цоколя.
В основном колба в них изогнутая, и «сложена» в виде спирали или в другую форму. За счет этого они и компактны. Использование в бытовых условиях очень удобное и практичное. Ведь можно найти изделие со стандартным цоколем (е27) и устанавливать в любой бытовой светильник без какой-либо его переделки. Кроме того, цоколи бывают: g-11, g23 и другие.
Есть ЛЛ с улучшенной светопередачей. Эта их особенность достигается за счет нанесения нескольких слоев люминофора. Как результат, они качественней ретранслируют цвета. Могут быть как линейного, так и компактного исполнения.
Специальные
Основное отличие их от стандартных люминесцентных ламп дневного света – это спектр излучения. Существуют такие специальные:
- Лампы дневного света, отвечающие повышенным требованиям по цветопередаче. Используются для типографий, музеев, картинных галерей.
- Источники света со спектральным излучением близким к солнечному. Часто используются в медицинских целях для проведения светотерапии.
- Для растений (рассады в том числе) и аквариумов, обозначаются fluora. Для них характерен усиленный спектральный диапазон синего и красного. Он оказывает положительное влияние на фотобиологические процессы. Могут использоваться даже в саду или в собственной теплице.
- Аквариумные с преобладанием синего спектра и ультрафиолета. Они помогают создать оптимальные условия для роста кораллов. Отдельные виды способны при таком освещении флуоресцировать.
- Изделия для освещения помещений, в которых содержаться птицы. Их спектр излучения характеризуется присутствием ближнего ультрафиолета. Это способствует созданию оптимальных условий для птиц, очень приближенных к естественным, применять их стараются в домашних условиях в холодное время года, а на фабриках круглогодично.
- Лампы с разной цветностью: зеленые, синие, фиолетовые, красные, желтые и др. Активно используются для создания световых эффектов, к примеру, в ночных клубах и других развлекательных заведениях. Достигается световой эффект за счет окрашивания колбы или покрытия ее специальным составом люминофора изнутри. Подобные цветные лампы розового оттенка активно используются для подсветки мясных витрин в магазинах. Они делают мясо привлекательным для глаз, а значит, покупатель с большей вероятностью его купит.
- Лампы для соляриев. Еще одно направление среди специальных люминесцентных осветительных элементов.
- УФ лампы из черного стекла, переносные. Используются в сфере лабораторных исследований.
- Лампы для стерилизации и озонирования – ртутно-кварцевые и бактерицидные, гигиенические.
Важно! Разные типы ЛЛ специального назначения активно используются в механике, текстильном, пищевом производстве, криминалистике, сельскохозяйственной сфере
Инструкция по ремонту
Сейчас мы рассмотрим основные неисправности, которые можно устранить без особых вложений. Начнем с электронного балласта, ведь в его схеме достаточно много элементов, которые могут выйти из строя и к тому же трубчатые люминесцентные лампы с ЭПРА на сегодняшний день встречаются более часто.
Балласт
Самая распространенная неисправность — это пробой транзисторов. Определить данную поломку можно только, выпаяв из схемы транзисторы и проверив их тестером. В целом транзисторе сопротивление перехода
400-700 Ом. Сгорая, транзистор за собой тянет резистор в цепи базы номиналом 30 Ом.
Также на плате присутствует предохранитель или низкоомный резистор 2-5 Ом, скорее всего его придется заменить, на чем ремонт и закончится. Возможно дополнительно придется поменять диодный мост или его элементы.
Редко встречается пробой пленочных конденсаторов 47n (пол микрофарада) или конденсатора резонанса в цепи накала. Бывали случаи, когда все из выше перечисленного целое и исправно, а светильник не работает, причина кроется в динисторе DB3. Если вы проверили все элементы цепи, то попробуйте заменить динистор.
Возможно решите, что дешевле будет приобрести новый ЭПРА, чем отремонтировать сломанный. Замена пусковой аппаратуры не должна вызывать сложности, ведь схема подключения нанесена на само устройство. При внимательном изучении проста для понимания, L и N это клеммы для подключения к сети 220В.
Также рекомендуем просмотреть видео, на котором наглядно показывается, как самому отремонтировать электронный балласт люминесцентной лампы:
Обращаем ваше внимание на то, что по такой технологии можно починить и энергосберегающую лампочку КЛЛ. К примеру, если перегорел один накал, ремонт представляет собой следующий порядок действий:
Стартер + дроссель
Если у вас не зажигается лампа старого образца и вы уверены, что причина кроется именно в ней, первым делом рекомендуем проверить стартер. Проще всего выполнить проверку, имея под рукой рабочий стартер с такими же характеристиками. Однако если для замены нет подходящего устройства, тогда можно осуществить проверку работоспособности, используя лампочку накаливания с патроном. Все достаточно просто — подключаем один провод от патрона напрямую в розетку, а второй через стартер, как показано на фото ниже:
Если лампочка светится не будет, значит причина в нем. Инструкция по замене стартера люминесцентной лампы наглядно предоставлена на видео:
Дроссель можно проверить мультиметром, прозвонив его обмотку. Если действительно вышел из строя дроссель, то ремонт люминесцентной лампы сводится к тому, что нужно просто поменять дроссель на целый.
Вот перечислены основные неисправности, с которыми лично сталкивались и успешно устраняли. Следуя нашему алгоритму поиск неисправности займет немного времени и вернуть светильник в работу самостоятельно будет пара пустяков. Надеемся, наша инструкция по ремонту люминесцентной лампы своими руками была для вас понятной и полезной! Обязательно просмотрите видео уроки, т.к. в них подробно рассмотрены все этапы, позволяющие починить неработающую лампочку.
Будет интересно прочитать:
Что представляет собой балласт
ЭПРА – это электронная пускорегулирующая аппаратура, имеющая вид отдельного модуля с контактами, для подачи напряжения и подключения к источнику света. Устройство имеет простую конструкцию, и может применяться на производстве, в отелях и коттеджах. Оно обеспечивает непрерывную работу осветительных элементов, функционирующих от высокочастотного напряжения электрической сети, без фазовой коррекции.
Светодиодные и люминесцентные лампы (дневного света) с electronic ballast приобрели возможность подачи потребителю большого светового потока от электрической сети с увеличением сроков работы. Высокочастотный преобразователь ЭПРА стабилизирует напряжение и выполняет функции:
- управления силой света;
- контроля работы системы;
- мониторинга работы конструктивных элементов;
- нормализации действий светодиодов.
Электронный балласт практически полностью заменил своего предшественника –электромагнитный стабилизатор, который применялся для люминесцентных ламп. Компактность ЭПРА позволяет его подключить по простой схеме, которая подробно описана в инструкции и на коробке изделия производителем.
Чтобы лампы корректно функционировали, их нужно запустить, равномерно поддерживая ток через колбу. С этим успешно справляется пусковое устройство, выполняя роль балласта, к которому можно одновременно подключить один или несколько источников света.
Балласт от компании «FERON»
Выводы и полезное видео по теме
Как работает электронный прибор в люминесцентной лампе. Подробное описание устройства и принципа работы изделия:
Чем отличаются друг от друга электромагнитный и электронный балласты. Особенности каждого из модулей и специфические нюансы их использования в бытовых осветительных приборах:
Особенности работы светильников, оснащенных балластами разных типов. Какие элементы более эффективны и почему. Практические рекомендации и полезные советы из личного опыта мастера:
Чтобы правильно подобрать балласт для бытовых ламп люминесцентного типа, нужно знать, как устроен этот элемент и какую функцию выполняет. Имея такую информацию, а также разбираясь в разновидностях прибора, приобрести нужную модификацию удастся без всяких сложностей.
Стоимость модуля зависит от завода-изготовителя, но даже брендовые изделия имеют вполне лояльную цену и ущерба бюджету среднестатистического потребителя не наносят.
Есть опыт выбора и замены балласта в люминесцентной лампе? Пожалуйста, расскажите читателям, какому модулю вы отдали предпочтение, и довольны ли покупкой. Комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.
