Типы котлов для водяного подогрева полов
Котлов для подогрева теплоносителя, то есть воды, существует несколько типов. Они отличаются особенностями работы, установки и эксплуатации, а также типом топлива, за счет которого функционируют.
Котлы отопительные
Таблица. Типы отопительных котлов.
| Тип | Общая информация |
|---|---|
 Одноконтурный | Такие котлы нагревают только теплоноситель (в нашем случае – воду). Чтобы они могли использоваться для чего-то еще, необходимо приобрести бойлеры, теплообменники и т. д. |
 Двухконтурный | Котлы этого типа могут использоваться для подогрева воды и с целью отопления. Подогрев в таком агрегате возможен благодаря наличию теплообменника или бойлера уже непосредственно в самом устройстве. |
Также котлы могут разделяться на две категории по месту установки. Они бывают настенные, напольные. Напольные, как правило, имеют большую мощность, чем подвесные. Но последние гораздо удобнее в плане установки и не такие затратные в обслуживании.
Установка газового котла BAXI + электрокотел Protherm
Котлы дизельные
В этом случае топливом выступает обычная солярка. Эти агрегаты производительны и очень эффективны, отличаются абсолютной автономностью, то есть не зависят от того, подключены ли они к каким-либо коммуникациям (газовым, электрическим сетям и т. д.). Они просты в монтаже, легки в эксплуатации и имеют высокие показатели КПД при небольшом расходе горючего.
Устройство дизельного котла
Котлы на твердом топливе
Топливом для этих агрегатов служат дрова, топливные пеллеты. Принцип работы напоминает сжигание дров в обычной печи. Но при этом сгорание происходит при высоких температурах (от +250 градусов) и без доступа воздуха. Нагрев теплоносителя происходит за счет выделения горячего дыма во время сжигания топлива.
Твердотопливный котел для теплого пола
В жилых помещениях такие котлы применяются редко, обычная сфера их использования – производство, сельское хозяйство. Эти агрегаты в доме требуют постоянного внимания, а также подгрузки топлива, что усложняет эксплуатацию.

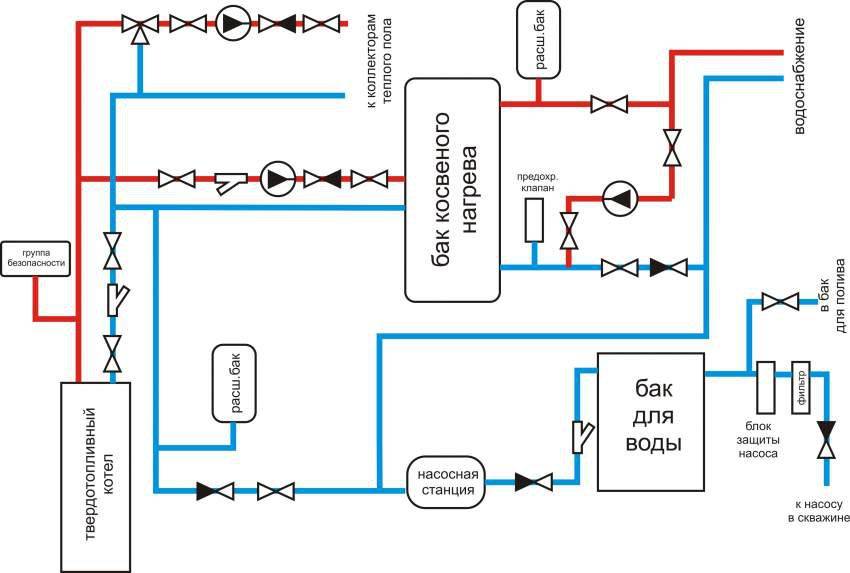

Схема твердотопливного котла
Котлы газовые
Догадаться нетрудно, что этот тип котлов работает на газу. Корпус этих устройств обычно изготавливается из чугуна или стали, от чего будет зависеть срок службы и простота монтажа. Стальные котлы гораздо легче чугунных, они имеют небольшие габариты и легко ремонтируются. Однако срок эксплуатации у них ниже. Именно поэтому чугунные агрегаты стоят дороже, так как отличаются повышенными показателями надежности. Устройства могут работать как на магистральном газе, так и на сжиженном из баллонов. Довольно экономны, а для подогрева одних лишь полов можно взять маломощную установку.

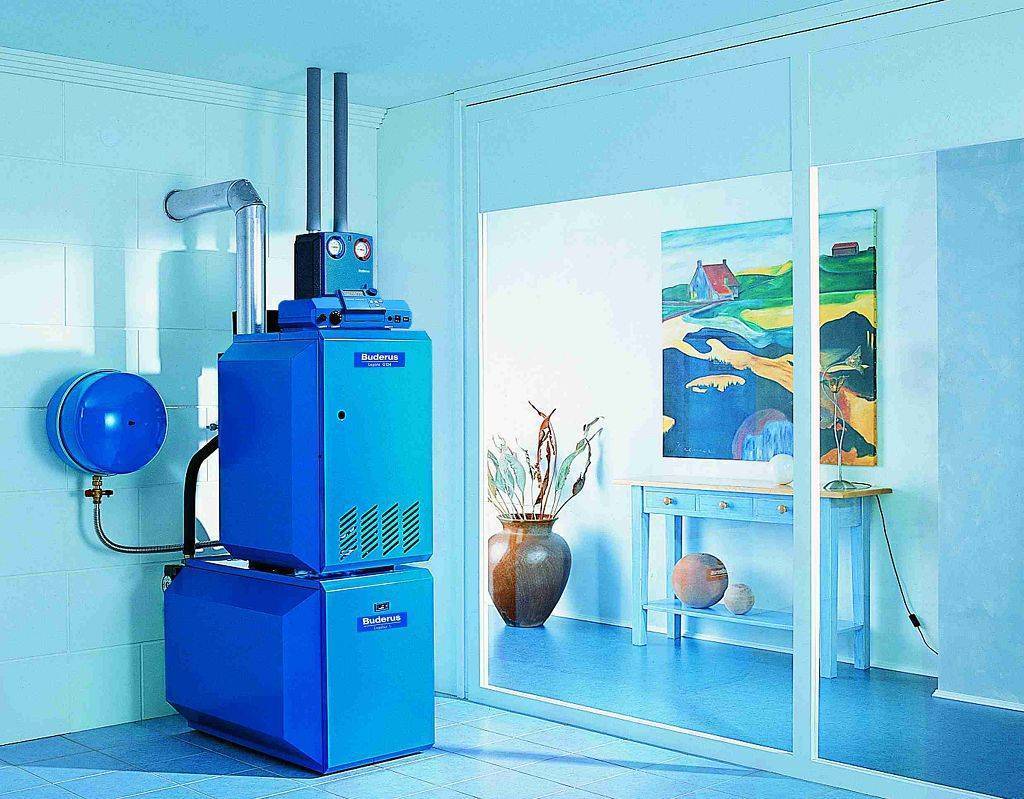

Газовый котел для теплого пола
Для подключения к системе теплого пола эти котлы не рекомендованы. Причина проста – они, конечно, в состоянии поддерживать температуру воды на невысоких показателях (около +45 градусов), но ведь на самом деле рассчитаны на подогрев теплоносителя не менее +80 градусов. Из-за этого КПД котла очень сильно упадет (до 15%).
Но все же есть вариант использования газового котла для работы с системой теплого пола. Для этого придется использовать узел смесительный, оборудованный специальным распределителем и циркуляционным насосом. Однако это увеличит и затраты на приобретение оборудования и его монтаж.
газовые котлы отопления
Котлы на электричестве
Эти агрегаты, работающие на электрическом токе, могут применяться в любых сферах и лучше всего подходят для подключения к системе подогрева пола. Подключение этого котла просто, несмотря на кажущуюся сложность. Такие агрегаты позволят организовать низкотемпературный подогрев – такой, какой и нужен для теплого пола – за счет возможности регулировки температуры исходящего потока теплоносителя.
Схема электрокотла для теплого водяного пола

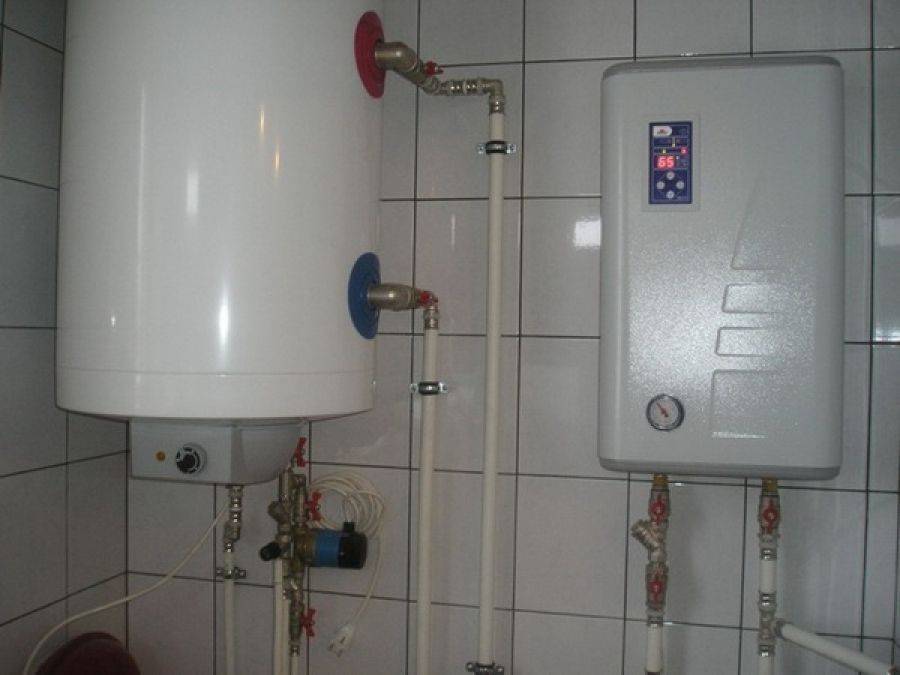

На фото — электрический котел отопления
электрические котлы отопления
Методы нагрева теплоносителя
Производители предлагают электрические водонагревательные котлы в разнообразии, позиционируя одни, как экономичные, другие – как практически вечные. От большего числа «инновационных» разработок зависит и цена на электрический водонагревательный котел. И если каждая технология представлена, как лучшая, как выбрать подходящий котел? Экономичность не стоит учитывать, как говорилось выше.
Рассмотреть стоит особенности каждого из методов нагрева теплоносителя:
- с помощью тэна;
- ионным сопротивлением;
- вихревыми индуктивными потоками.
Электрокотел с тэном
Конструкция предусматривает нагрев теплоносителя металлическими трубками, внутри которых – вольфрамовая спираль, засыпанная песком. Сам тэн непосредственно контактирует с теплоносителем, отдавая ему свое тепло. Такие котлы достаточно популярны – управляются просто, по необходимости тэн заменяется быстро. Цена на такие котлы ниже, чем на электродные и индуктивные.
Причинами поломок могут быть:
- накипь;
- перегорание тэна;
- механическая поломка.
Перегрев тэна может случиться, если тот не погружен полностью в жидкость. Избежать такой неприятности можно, если купить электрический отопительный двухконтурный котел, где тэн вкручен снизу. Если есть необходимость не только в отоплении, но и подаче горячей воды, то стоит выбирать электрические настенные котлы отопления с тэном, другие модели не бывают двухконтурными. Окончательная цена на электрические двухконтурные котлы отопления будет зависеть от производителя, мощности.
Индукционный электрокотел
Суть индукционного подогрева теплоносителя основана на действии магнитного поля редуктора (катушки). Внутри котла есть лабиринт, по которому движется теплоноситель, пока вихревые потоки его нагревают. Катушка полностью изолирована от контакта с рабочей средой. Более подробную информацию о данном виде электрокотла можно прочитать в нашей статье «Индукционный котел отопления: достоинства и недостатки».
Хороший выбор – электрокотел 220в от отечественного производителя модели «ВИН». Оборудование считается долговечным, сломаться может только блок управления, вынесенный наружу. Учитывая, что катушка и сердечник практически не выходят из строя, такой вариант некоторые считают «вечным». Но смущает цена на электрокотел для отопления частного дома – отзывы говорят, что индукционные отопители – самые дорогие.
Электродный электрокотел
Нагрев теплоносителя в электродном электрокотле происходит за счет воздействия переменным током. Причем, к теплоносителю предъявляются определенные требования, без соответствия которым такие электрические отопительные котлы не будут работать.
Сам процесс можно вкратце описать так:
- в теплоноситель погружены катод и аноды, между которыми идут потоки ионов;
за счет сопротивления теплоносителя создается трение ионов, вследствие чего жидкость нагревается; - описанная реакция приводит к росту давления в котле, благодаря чему жидкость движется без наличия насоса.
Конструктивно электродные электрокотлы для отопления – самые компактные. «Фаза» подключена к электроду, расположенному внутри котла. «Земля» и «ноль» подключены к корпусу. Получается, что между корпусом и электродом циркулирует и нагревается жидкость. Как говорят отзывы на электрический котел отопления такого типа, он требует регулярной чистки, а электроды – замены, поскольку разрушаются в ходе взаимодействия с теплоносителем.
Правила безопасности
Монтаж электрического котла должен выполняться с соблюдением правил безопасности:
- Перед началом работ убедитесь, что отключена подача электрического тока.
- Запрещается установка электрокотла отопления в непосредственной близости с водопроводом или источником воды.
- Следует соблюдать рекомендованные расстояния между корпусом агрегата и строительными конструкциями.
- Убедитесь, что параметры электропроводки соответствуют мощности котла (подсоединение мощного агрегата к бытовой сети 220 В способно вызвать перегрузку и короткое замыкание).
- Для котла обязательно подключение к заземляющему контуру.
- Установка электрокотла разрешена на стену из негорючего материала. Если стеновые конструкции изготовлены из дерева или иного материала, склонного к возгоранию, на стену монтируется негорючая обшивка из базальтового картона и листового металла.
- Силовые кабели запрещается прокладывать под трубами отопительного контура или водопровода. Если этого избежать невозможно, используйте специальные герметичные кожухи из металла или пластика, чтобы защитить кабель от возможного попадания влаги.
- Устанавливая котел отопления своими руками, трубопроводы отопительного контура, которые к нему подсоединяются, следует надежно прикрепить к стене, чтобы они не добавляли нагрузки на корпус агрегата.
Установка устройства защитного отключения электросети
Что нужно учесть при выборе и установке электрокотла?
Чтобы определить, какой электрический котёл лучше выбрать, нужно учитывать такие факторы:
- предполагаемую отопительную площадь дома, дачи, квартиры;
- вид помещения;
- вес и размеры аппарата;
- эксплуатационный срок;
- показатель экономичности;
- ценовой лимит.
Способ монтажа
В зависимости от способа установки, можно выбрать:
- электрокотел с нижним расположением патрубков (входного и выходного);
- электрокотел с нижним входным патрубком, верхним расположением выходного патрубка.
Настенный мини-котёл
Настенный мини-котёл эконом-класса будет прекрасно отапливать помещение, если при его установке также учесть следующие нюансы:
- Счётчик может оказывать влияние на расход электричества. Выгодно выбрать многотарифный электросчётчик, который учитывает работу агрегата ночью.
- Полезна программа задержки выключения насоса.
- Сделав выбор в пользу циркуляционного встроенного насоса можно ещё увеличить КПД оборудования на несколько процентов. Он повышает скорость движения воды в системе, обогрев частного дома или квартиры проходит быстрее.
- Экономичность электроприбора можно увеличить, если использовать трубы меньшего диаметра. Время нагрева воды уменьшится, следовательно, уменьшатся расходы на электроэнергию.
- Производительность оборудования также зависит от вида управления. Для частного дома выгодно брать настенный прибор эконом-класса с автоматической панелью управления, поскольку автоматика увеличивает КПД на 1/4.
Но поскольку механическое управление считается более надёжным, котлы с механическим управлением – самые оптимальные для длительного обогрева помещений с большой площадью.
4 Способ установки
Есть два способа установки агрегата:
- Настенный. Такие котлы монтируются к стене с помощью кронштейнов или других крепежных элементов. Обычно они имеют меньшие габариты, чем напольные и проще в установке. Подавляющее большинство устройств мощностью до 30 кВт — это настенные агрегаты.
- Напольный. Напольные агрегаты тяжелые из-за применения чугунного теплообменника, и для некоторых из них потребуется отдельное помещение. Практически все устройства мощностью от 30 кВт и выше имеют напольную конструкцию.
Чаще всего для дачи или загородного дома подойдет аппарат настенного типа, который отлично впишется в интерьер помещения.
Какой выбрать электрический котел для теплого пола
Как говорилось выше, наиболее подходящий прибор для гидрополов — электрокотёл. Он работает автономно, и его не нужно контролировать.
При подборе электрокотла для тёплого водяного пола, лучше уделять внимание тем моделям, в документах к которым прописана допустимость их монтажа в напольных отопительных системах. Иначе, потребуется переоборудование и установка дополнительных компонентов. Выбирать электрокотёл нужно по следующим показателям:
Выбирать электрокотёл нужно по следующим показателям:
- Мощность, которая необходима для отапливания вашего дома. Она зависит от размера помещения, толщины стяжечного слоя и отделочного изделия.
- Тип монтажа — установка на стене или на полу. Выбор зависит от наличия места, и веса аппарата. Мощные электрокотлы тяжёлые, размещать их на стену не рекомендуется.
- Число контуров — для гидрополов подходят одно или двухконтурные модели.
- Система безопасности и регулировки — её присутствие существенно облегчит процесс регулировки и контроля за устройством.
Прежде чем подбирать аппарат, необходимо ознакомиться со сведениями о производителе. Нужно отдавать предпочтение проверенным компаниям, дающим гарантию на свою продукцию.
Он поможет держать температуру в комнате на заданном комфортном уровне, даже при понижении потребления энерго ресурса. Альтернативный вариант — gsm-термометр, он контролирует температуру жидкости, поддерживает её на нужном уровне при отсутствии людей в доме.
Электрический котел Protherm Скат RAY 12 KE /14
Это один из лучших вариантов для дома площадью 100-150 кв.м, при хорошем утеплении до 200 кв.м. Котел исключительно надежный и безопасный. Он может включаться в любые отопительные схемы. На нем стоит расширительный бак 8 л, производительный насос. Эффективность 99,5%, при чем она не падает со временем, котел быстро выходит на рабочие величины, достаточно экономичный и очень тихий. В контуре отопления может циркулировать подготовленная вода или антифриз. Номинальная мощность 12 кВт, установить ее можно на выбор с шагом в 2 кВт. Автоматический клапан удаления воздуха помогает избегать потерь энергии.
Электронное интеллектуальное управление контролирует большое число рабочих параметров с помощью встроенных датчиков и автоматики. Есть режим тестирования и самодиагностики. Управлять можно с панели, можно завести на GSM модуль, а дальше на телефон или в систему «умный дом». В комплекте идет комнатный термостат. Котел можно запрограммировать на выполнение алгоритмов по расписанию, по погоде, по температуре в комнатах или управлять всем вручную.
Достоинства:
- Надежный, хороший срок службы.
- Гибкий подход к управлению.
- Может работать полностью автоматически, поддерживая заданные параметры.
Подключение к электросети
При подключении электрокотла своими руками руководствуются рядом правил:
- к розетке подключают приборы мощностью до 3,5 кВт,
- силовые приборы мощностью до 7 кВт подключают к распределительному щитку,
- котельное оборудование мощностью до 12 кВт подключается к однофазной сети 220 В, для агрегатов мощностью более 12 кВт применяется трехфазная сеть 380 В.
Материалы, необходимые для монтажа:
- Силовой кабель марки ВВГ с медными жилами. Количество жил зависит от числа фаз – 3 или 5, сечение должно соответствовать мощности котельного агрегата, этот параметр указывают в техпаспорте изделия.
- Связка УЗО в комплекте с автоматическим выключателем или дифференциальный автомат защиты. Номинал последнего зависит от мощности отопительного котла. Напряжение срабатывания дифавтомата – 30 мА.
- Заземляющий контур. Чтобы заложить заземляющий контур возле частного дома, можно использовать полосу сечением 40х5 мм + 3 стальных стержня d16 мм длиной 2 м с острым концом.
Для того чтобы самостоятельно подключить электрический котел, следует снять лицевую панель корпуса, соединить жилы силового кабеля соответствующих цветов с контактами клеммника. При установке электрического котла отопления своими руками стоит помнить, что такое напряжение является источником повышенной опасности.
Выполнение обвязки
Система отопления с электрокотлом может быть с естественной или с принудительной циркуляцией теплоносителя. Если используется принудительная циркуляция, то в схему дополнительно включают насос, обеспечивающий перекачку жидкости. В контурах с естественной циркуляцией монтаж котла производят в самом нижнем участке системы.
При принудительной циркуляции устанавливать насос можно в любом удобном месте, исключение составляет самая высокая точка системы. В этом случае, в трубах будут постоянно образовываться пробки из воздуха, что будет создавать проблемы в работе системы.
При составлении схемы обвязки необходимо собрать двойной контур. При запуске генератора тепла сначала теплоноситель будет проходить по малому кругу, одновременно нагреваясь, затем будет направлена в основной контур.
Элементы обвязки
Классический вариант обвязки электрокотла включает в себя следующие элементы:
- трубы и радиаторы;
- арматура запорная;
- бак расширительный;
- предохранительные клапаны, исключающие обратный ток жидкости;
- фильтры, устанавливаемые на входе в котел, они необходимы для предотвращения попадания посторонних предметов;
- приборы для слежения за параметрами – манометр и термометр.
При использовании генератора тепла, работающего на электричестве, можно монтировать разные схемы, в том числе:
- обычную систему отопления с любым типом циркуляции носителя тепла;
- систему отопления «теплый пол»;
- двухконтурную систему с производством горячей воды, подаваемой в водопровод.
Чтобы облегчить выполнения работ по созданию систем отопления, подробная схема подключения электрического котла приведена в инструкции к каждой модели. Перед началом монтажа необходимо тщательно изучить рекомендации производителя. Если у владельцев котла нет времени или желания вникать в схемы и правила выполнения монтажа, то следует отказаться от самостоятельного выполнения работ и обратиться к специалистам.
Подключение к водопроводу котельного оборудования
Длительная (сезонная) эксплуатация отопления неизбежно сопровождается уменьшением количества жидкости в контуре.
Нивелировать это явление призвано подключение водопровода к системе обогрева помещений.
Соединительный трубопровод, как правило, оборудуют двумя шаровыми кранами, между которыми устанавливают приспособления для водоподготовки. Это может быть фильтр, заполненный полифосфатной солью. Наполнитель на химическом уровне препятствует образованию солевых отложений на нагревательных элементах котлов.
Примите к сведению: эффективность электродных котлов зависит от концентрации солей в растворе для электролиза, в этом случае водоподготовка сопровождается процессом обогащения жидкости солью.
Монтаж электрического котла не регламентируется органами надзора. Необходимо только согласовать выделение мощностей для оборудования, если его потребление выходит за рамки, обозначенные в договоре.
Оптимизации оплаты за электроэнергию, стоимость которой варьирует в различное время суток, обуславливает модернизацию узла учета потребляемых киловатт.
Устанавливают счетчик с двумя или более градациями тарифов.
Ежемесячная цена за отопление с электрическим котлом при использовании временной тарификации существенно уменьшается.
Подключение электрокотла в систему отопления можно произвести своими руками, но если Вы хотите сделать всё правильно, сомневаетесь в своих силах или у Вас недостаточно времени на самостоятельную работу, доверьтесь монтажным организациям с большим опытом работы. Чтобы отопление в доме прослужило Вам как можно дольше, покупайте устройства только качественных производителей.
Смотрите видео, в котором специалист разъясняет, как правильно подключить электрокотел для отопления:
Трубы
Какими трубами можно выполнять монтаж розлива и подводок к котлу и отопительным приборам?
Невысокие эксплуатационные температуры и умеренное рабочее давление допускают использование всех видов металлических, высокотемпературных пластиковых и металлопластиковых труб. Отдельно оговорить нужно лишь применение полипропилена:
Трубы должны быть армированы алюминиевой фольгой. Она уменьшит удлинение трубопровода при нагреве воды в контуре;
Применение полипропиленовых труб без армирования для нужд отопления. Нагревшиеся розливы удлинились и пошли волной.
На длинных прямых участках труб нужны компенсаторы — П-образные, кольцевые или сильфонные. Они не позволят розливу или стояку выгнуться при нагреве воды в трубах;
Кольцевой и сильфонные компенсаторы удлинения для полипропиленовых трубопроводов.
- Прямые участки крепятся подвижно, скользящими хомутами;
- В концах штроб при скрытой прокладке труб остаются зазоры. Они позволят трубе удлиняться, не разрушая заделку штробы.
Основные этапы работ по созданию котла
Рассмотрим несколько вариантов самодельных электрокотлов:
ТЭНовый котел
- Необходимо купить ТЭН, мощность которого будет примерно в 3 раза меньше мощности основного теплогенератора.
- Теперь нужно найти отрезок трубы с такими длиной и диаметром, чтобы ТЭН свободно в нем помещался.
- С каждой стороны у самого торца сбоку к трубе нужно приварить по одному штуцеру диаметром 40 – 50 мм, к которым будет подключаться контур отопления.
- Один торец трубы заваривается стальным диском, другой – шайбой, в центре которой приваривается гайка. Резьба у гайки должна быть такой же, как у ТЭНа.
- Остается установить ТЭН, вкрутив его в гайку – и котел готов.
Если из отверстия, в котором установлен ТЭН, просачивается теплоноситель, уплотните его при помощи анаэробного герметика для систем газо-, водоснабжения и отопления.
После нанесения герметика в теплообменнике нужно создать разрежение, чтобы состав втянулся в щели. Через сутки, которые требуются герметику для полного отвердения, теплоноситель не будет просачиваться даже при давлении в 3 атм.
Индукционный котел
Этот котел изготавливают так:
- На полипропиленовую трубу диаметром около 100 мм и длиной в 0,5 м с одной стороны наваривают муфту, в которую предварительно помещают мелкую сетку из капрона, стекловолокна или нержавейки.
- Внутрь трубы засыпают рубленую проволоку из нержавейки. Кусочки должны иметь диаметр около 5 мм и длину в 40 – 50 мм.
- На свободный конец трубы нужно наварить еще одну муфту с сеткой. Сетки не позволят стальной «начинке» покинуть пределы котла.
- Теперь на трубу нужно намотать провод (90 витков), который затем подключается к инвертору от сварочного аппарата. Последний должен быть рассчитан на ток до 15 А и обладать функцией плавной его регулировки.
Остается вварить в муфты переходники для подключения к системе отопления – и котел готов.
Электродный котел с парокапельным радиатором
Это миниатюрное устройство можно подключить только к одному радиатору, но он может быть довольно большим (вариант для дачного домика или гаража).
- Кусок трубы диаметром 76 мм и длиной 200 мм заварите с одной стороны наглухо, а с другой – шайбой с приваренной к ней по центру гайкой (диаметр резьбы – 1 дюйм).
- Сбоку в трубу (ближе к торцу с гайкой) нужно вварить трубку с резьбой, соответствующей присоединительной резьбе радиатора.
- В текстолитовом стержне диаметром 1 дюйм и длиной 35 мм нужно выполнить два продольных сквозных резьбовых отверстия М6. Затем с одного конца на нем нарезается дюймовая резьба.
- Текстолитовый стержень ввинчиваем в гайку на корпусе котла, затем в него – две шпильки М6 (электроды), так чтобы они не доходили до противоположной стенки корпуса на 5 мм.
Элементы для самостоятельной сборки электродного котла
Снаружи электроды подключаем проводами к автомату на 20 А. При подаче на них напряжения через воду будет протекать ток, вследствие чего она будет нагреваться и испаряться. Пар будет поступать в радиатор, а после охлаждения и конденсации – в виде влаги стекать обратно в котел.
Преимущества и недостатки электрических котлов
Монтировать электрокотел отопления можно как в специальной котельной, так и прямо в кухне. Модельный ряд достаточно обширен. В магазинах теплотехники есть дизайнерские компактные варианты, которые прекрасно смотрятся в интерьере.
Рассматриваемый котел не нуждается в дымоходе. Топливо для него – это электроэнергия, которая попадает в дом и “топку” нагревателя по проводам. Дровяник здесь не требуется по определению.
В одних случаях вода обязана быть максимально чистой, а в других – с большим содержанием солей. Теплоноситель по составу должен соответствовать требованиям производителя водонагревателя. Иначе эта техника для отопления загородного частного дома быстро выйдет из строя. Это размер пеноблока можно быть практически каким угодно, его потом можно и обрезать ножовкой. С водой для отопительного электронагревателя такое не пройдет.
Минус электричества — высокая стоимость
| Измерение | Уголь | Газ | Дизель | Электро | Мазут | Пеллеты |
|---|---|---|---|---|---|---|
| Работа час/сут | 24 | 24 | 24 | 24 | 24 | 24 |
| Стоимость единицы | 3,5 руб/кг | 1,5 руб/м3 | 17 руб/л | 2,2 руб/Квч | 4,35 руб/кг | 4,5 руб/кг |
| Расход топлива в час | 3 кг | 2,8 м3 | 2 л | 25 кВт | 2,5 кг | 2,7 кг |
| Расходы в мес. | 7560 руб | 3024 руб | 24480 руб | 40000 руб | 7830 руб | 8746 руб |
| Расходы за сезон | 45360 руб | 18144 руб | 146880 руб | 240000 руб | 46980 руб | 52488 руб |
Расчет мощности
Чтоб электрокотлы для частного дома отапливали его на должном уровне и поддерживали комфортную температуру, прежде чем озадачиться приобретением котла, будет не лишним вычислить параметры мощности.
Приблизительная формула такова: вычислить общую площадь дома и получившееся число поделить на десять. Итоговый результат и будет нижним порогом мощности в киловаттах. К примеру, общая площадь дома – 95 «квадратов». Делим на десять, и получается, что приблизительная мощность котла равняется 9,5 киловатт.
Но в то же время необходимо выбирать электрокотел с мощностью немного побольше. К примеру, на двенадцать киловатт. Однако даже такого уровня мощности будет недостаточно для северных регионов страны, где зимой температура опускается очень низко. И поэтому далеко не лишними будут вспомогательные источники согрева. Ведь и котел не будет «пахать» в течение всего отопительного сезона на пределе мощности.
Если монтаж был выполнен правильно, большую часть времени он будет работать в режиме согрева или же с частичным уровнем нагрузки. Потому будет неверным вычислять траты на свет из расчета на максимум мощности электрокотла.
Обвязка
Что должна включать схема обвязки электрокотла?
| Циркуляционный насос. Он заставляет теплоноситель двигаться по контуру, обеспечивая равномерный нагрев радиаторов. | |
| Расширительный бак. Его функция — вместить избыток расширяющегося при нагреве теплоносителя. Без бачка избыточное давление в контуре вполне может порвать трубы или теплообменник котла. | |
| Предохранительный клапан. Его задача — сбросить избыток теплоносителя в дренаж в аварийной ситуации (при закипании воды вследствие остановки насоса или в том случае, если вместимость расширительного бачка окажется недостаточной). | |
| Автоматический воздушник. Он отводит воздух, препятствующий циркуляции и создающий гидравлические шумы. | |
| Манометр. Нужен для визуального контроля давления. |
Как правильно подобрать эти приборы в систему отопления с электрическим котлом? Инструкция — к вашим услугам.
Насос
Он подбирается по двум параметрам — напору и производительности.
Напор — параметр, которым в абсолютном большинстве случаев можно смело пренебречь. Его минимальное значение у младших моделей — 2 метра, и этого вполне достаточно для работы контура отопления частного дома любых разумных размеров.
Элеваторный (тепловой) узел многоквартирного дома. Перепад давлений между началом и концом отопительного контура — 0,2 кгс/см2, что соответствует напору в 2 метра.
Как подобрать производительность насоса?
Ее минимальное значение вычисляется по формуле Q=0,86R/Dt. Переменные в ней (слева направо):
- Производительность (м3/час);
- Тепловая мощность контура (суммарная мощность батарей или мощность котла) в киловаттах;
- Перепад температур между подающим и обратным трубопроводом (градусы).
Давайте, в качестве примера, вычислим производительность для мощности котла в 12 кВт при 70 градусах на подаче и 50 на обратке.
Q=0,86*12/20=0,516 м3/час.
У многих циркуляционных насосов производительность можно регулировать.
Расширительный бачок
В закрытых (не сообщающихся с атмосферой) системах используется мембранный бак, часть объема которого заполнена воздухом или азотом. Воздушная камера отделена от камеры с теплоносителем упругой мембраной. При нагреве практически несжимаемая жидкость вытесняется в бачок и сжимает газ в воздушной камере.
Простейший способ подбора объема бачка — взять 10% от объема отопительного контура. Последний можно вычислить, слив заполненную систему отопления в мерную емкость.
Стандартное давление зарядки (давление азота или воздуха в воздушной камере) — 1,5 кгс/см2. Оно может быть увеличено простой подкачкой велосипедным насосом через золотник.
Золотник (вверху) позволяет накачать воздух в расширительный бачок велосипедным насосом.
Клапан
Давление срабатывания предохранительного клапана равно верхнему порогу допустимого давления в системе (обычно 2,5 кгс/см2).
Воздушник и манометр
Единственное требование к ним — диапазон шкалы манометра. Он должен показывать давление как минимум до 4 бар (4 кгс/см2).
Клапан, воздушник и манометр образуют группу безопасности.
Расположение
Где располагаются элементы обвязки?
- Насос — перед котлом, на участке с наиболее низкой температурой;
- Группа безопасности — на выходе из котла, там, где при остановке циркуляции в контуре начнет расти давление;
- Расширительный бак — в любой точке контура, но не ближе чем в 2 диаметрах розлива от крыльчатки насоса при монтаже перед ним и в 8 диаметрах розлива — после него. Цена нарушения этого требования — ускоренный износ мембраны, вызванный постоянными колебаниями давления в баке из-за турбулентностей (завихрений) потока.
Обвязка электродного котла Галан: насос стоит непосредственно перед котлом, группа безопасности — после него, расширительный бачок — после группы безопасности.
Особый случай
Во многих ТЭНовых котлах группа безопасности, насос и расширительный бак расположены прямо в корпусе прибора, что превращает его в полноценную мини-котельную.
Такой котел подключается в разрыв отопительного контура. В качестве дополнительной обвязки нужна только пара шаровых кранов на входе и выходе: они позволяют снять котел без сброса всего объема теплоносителя.
Обвязка электрической мини-котельной — шаровые краны на входе и на выходе.
Показания манометра и термометра в этом случае выводятся на индикатор на лицевой поверхности прибора.
При включении котла индикатор на лицевой панели показывает параметры теплоносителя.
Как выбрать
А в Вашем доме установлен какой котёл отопления?
ЭлектрическийГазовый
Основная задача — определение мощности агрегата. Для получения максимально точного расчета придется определять теплопотери помещения, учитывать материал стен, высоту потолков, конфигурацию дома и прочие факторы. Это крайне сложная задача, за которую берутся только подготовленные и опытные специалисты.
Выбирая котел, руководствуются простым и достаточно точным методом. Принято считать, что 1 кВт мощности котла приходится на обогрев площади 10 м2. Исходя из этого соотношения делают простой и быстрый подсчет. Берут общую площадь дома и делят ее на 10. Полученное число и будет оптимальной мощностью отопительного агрегата.
Рекомендуется делать небольшой запас мощности для компенсации теплопотерь, возникающих из-за скачков напряжения. Кроме того, если нужен двухконтурный котел, мощность надо увеличить на 25 %.
Мнение эксперта
Торсунов Павел Максимович
Опытный строитель с 10-летним стажем
Использование электрокотла для обогрева частного дома встречается сравнительно редко. Пользователи уверены в больших расходах на электроэнергию, а также сомневаются в готовности электросетей к такой нагрузке. Эти опасения вполне обоснованы, особенно в отдаленных поселках с избыточной нагрузкой.
Надежность, безопасность и отсутствие необходимости контролировать электрокотлы, делают их наиболее надежными и простыми устройствами. Появляется возможность установки в любом удобном месте дома (но не на улице), нет нужды строить дымоход, упрощается монтаж и обслуживание. Эти преимущества заставляют многих пользователей мириться с недостатками подобных нагревателей и выбирать их для использования в качестве основного источника тепловой энергии.
- Как выбрать лучший обогреватель-конвектор: виды, конструкция, обзор популярных моделей электрических и газовых моделей, их плюсы и минусы
- Как выбрать лучший источник бесперебойного питания для котла отопления: зачем нужен, какие они бывают, как правильно подобрать оптимальный, рейтинг ТОП-7 ИБП и обзор популярных моделей, их плюсы и минусы, советы по эксплуатации
- Рейтинг ТОП-8 лучших газовых пушек: обзор 8 самых популярных моделей, их плюсы и минусы, советы и рекомендации по подбору — на какие важные характеристики смотреть перед покупкой
- Газовые колонки для дачи: проточные или бойлерные, как выбрать подходящую, рейтинг популярных моделей, классификация
