Монтаж электропроводки в частном доме своими руками — пошаговое описание

Монтаж электропроводки

Есть общие положения, соблюдая которые можно грамотно развести электрику в доме своими руками. Пример прокладки электропроводки приведен на схеме.

Указаны рекомендуемые отступы, высота установки розеток и выключателей. Монтаж выполняют скрытой или открытой проводкой.

Монтаж открытой проводки

Способ простой и недорогой. Плюс − открытую проводку легко ремонтировать, минус – она нарушает интерьер жилого помещения. Для монтажа используют:

• скобы;
• ПВХ-трубы;
• гофру;
• кабель-канал.

Актуальное решение для частного дома – ретропровод. Винтажные провода в декоративной оплетке и соответствующая фурнитура (ролики-изоляторы, розетки, выключатели, распределительные коробки) хорошо впишутся в интерьер.

Разводка скрытой проводки

Высокая пожаробезопасность – главное достоинство скрытой проводки. Кабель (провод) прокладывают в слое негорючего материала (бетон, слой штукатурки). Это снижает риск возгораний, механических повреждений и не создает проблем при проведении отделочных работ.

Установка распределительных и монтажных коробок

Распределительные коробки устанавливают в узловых точках силовой магистрали, используя одну из схем:

• межкомнатную;
• по группам потребителей.

Электротехническое изделие изготовлено из негорючего материала (пластик, металл) и представляет из себя корпус круглой или прямоугольной формы со съемной крышкой, оснащенный фурнитурой для соединения проводов.

При разводке скрытой проводкой кабель прокладывают в штробы, концы заводят в корпус, а коробку устанавливают на алебастр. При монтаже открытой проводкой сначала монтируют распределительные коробки, а потом подводят кабель. Концы вводят в корпус с помощью уплотнительных хомутов.

Монтажные коробки для выключателей и розеток выбирают:

• по классу защиты (IP);
• по способу установки (открытая, полускрытая, скрытая);
• по типу отверстий (под трубы с резьбой, под гофротрубу, под гибкий кабель).

Устанавливают монтажные коробки, соблюдая требования ПУЭ:

• расстояние от газовой трубы – 50 см и более;
• расстояние от ванны, душа или раковины – 60 см и более.

Монтажные работы проводят в несколько этапов: проводят разметку, высверливают в стене отверстие, выламывают люк для кабеля. Корпус устанавливают так, чтобы отверстие для кабеля было напротив штробы.

Если стена бетонная, его крепят на алебастр, гипс, а если полая (гипсокартон) – на винты. В монтажные коробки устанавливают розетки, выключатели и, соединяя провода, собирают схему электропроводки.

Способы соединения проводов

Надежное соединение толстых проводов получают с помощью специальных колпачков, состоящих из внешней оболочки из пластика и внутренней металлической вставки с резьбой:

1. С проводов снимают 2 см изоляции.
2. Концы скручивают.
3. Скрутку вставляют в колпачок.
4. Колпачок поворачивают.

Популярный способ – соединение проводов с помощью клемм Wago. Провод зачищают на 10 мм и вставляют в клеммник до упора. Фазные провода соединяют в одной клемме, а нулевые – в другой.

Необходимые инструменты для монтажа

Для установки винтовых клемм, выключателей и розеток нужен набор отверток:

• шестигранных;
• плоских;
• крестовых.

Для определения наличия/отсутствия фазы требуется индикаторная отвертка. Для монтажа нужен мультиметр. Назначение прибора:

• измерять сопротивление;
• измерять ток (переменный или постоянный).

При выполнении монтажных работ требуются специальные инструменты: для скручивания жил – плоскогубцы, для перекусывания проводов – бокорезы, для снятия изоляции – стриппер. Электроинструмент, который может понадобиться при выполнении монтажных работ на бетонных, кирпичных стенах: штроборез, перфоратор, шуруповерт.

Распределения выключателей

Выключатели не размещают в ванной комнате и в туалете. В других помещениях их располагают рядом с дверным проемом (со стороны ручки), отступив от него на 10−15 см. Высота установки зависит от среднего роста жильцов (90−140 см).

Какова обычно схема электропроводки в частном дома

Конечно, дома могут очень сильно отличатся друг от друга, но суть качественного монтажа у всех примерно одинакова, и она следующая:

1. На фасаде здания установлен электрический счетчик, к которому выполняется спуск с воздушной линии по средствам провода СИП (за эту часть и за счетчик отвечает электроснабжащая организация).
2. В гараже или каком-либо другом помещении смонтирован(ы) стабилизатор(ы) напряжения и распределительный силовой щиток или автоматика, который контролирует и передает электроэнергию через вводный медный кабель сечением 10–35 мм².
3. На улице возле помещения где расположен распределительный щит установлен генератор, который снабжает дом при отсутствии централизованного электроснабжения.
4. На каждом этаже внутри дома установлен отдельный распределительный щиток, к которому параллельно подключается вводной кабель.
5. В распределительном щитке установлены отдельные УЗО на розетки каждой из комнат, автоматические выключатели отдельно на каждую комнату и отдельные УЗО на кондиционеры, бойлеры, котлы отопления и системы теплого электрического пола.
6. Все мощные потребители запитываются строго с распределительного щитка, в котором предусмотрен монтаж отдельных элементов защиты (УЗО).
7. В каждой комнате должна быть смонтирована отдельная распределительная коробка, в которой потом будут коммутироваться вводные кабеля, и кабельно-проводниковая продукция розеточной группы и цепей освещения.

После того, как Вы определились со схемой питания и местами установки электрофурнитуры можно приступать к разметке помещения.

Схема электропроводки

Такую ответственную часть электромонтажа, как создание схемы, лучше доверить специалистам. Затем, с готовым планом на руках, можно переходить к этапу замыкания проводов на различных электротехнических устройствах

При этом важно учитывать мощность каждого электроприбора, будь то выключатель или светильник. Профессионалы выделяют три типа разводки:

1. Последовательный;
2. Параллельный;
3. Гибридный.

Прокладка проводов также подразумевает необходимость заведения в каждую комнату отдельного контура. Это обусловлено тем, что та же кухня потребляет значительно больше электроэнергии, чем спальня. Нужно для каждой розетки предусмотреть отдельный провод, кабель которого будет размещаться в специальном коробе. Это позволит сэкономить на разновидностях кабелей. Для одних предметов бытовой техники необходимы изделия с большим сечением, для других же достаточно меньшего.

Вариант схемы оснащения частного дома электроэнергией

Для каждой комнаты необходимо произвести правильный расчет мощности всех электроприборов. Производится замер потребляемой мощности изделий, а затем суммируется. После чего с помощью закона Ома вычисляется сила требуемого тока в кабеле. Когда значение будет найдено, потребуется найти в общедоступной таблице соответствующее ему сечение провода.

Проверка и ввод в эксплуатацию

Для проверки смонтированной системы электропроводки нужно пригласить в дом специалиста из энергонадзора, чтобы ввести ее в эксплуатацию. С помощью тестера необходимо “прозвонить” все жилы, целостность проводников, проконтролировать правильность изоляции. Кроме того, представитель энергонадзора проверит заземление и ноль.

По окончании всех работ нужно проверить систему электропроводки и убедиться в ее исправном функционировании.

Окончание всех работ и запуск системы подтверждается соответствующим документом – протоколом, который составляет представитель энергонадзора. Заключается договор на предоставление услуг, и дальнейшее пользование электричеством оплачивается согласно действующим тарифам.

Монтаж электрощита

Как правило, этот ответственный этап работ выполняет специалист – электрик. Но в небольшом жилом или дачном домике на несколько комнат вы сможете решить задачу самостоятельно, если будете придерживаться пошаговой инструкции:

1. Закрепите ящик на стене рядом с кабельным вводом. Высота установки – 1,5 м над полом. Если необходимо, выдолбите в стене углубление.
2. Поставьте DIN-рейки для крепления автоматов и 2 шины – для подсоединения нулевого (N) и заземляющего (PE) провода. Заведите внешний кабель через отверстие, разделайте его и подключите «ноль» к шине. Действие повторите с проводником заземления.
3. Закрепите УЗО, счетчик и все автоматы. Нейтраль и фазу от питающего кабеля присоедините к контактам вводного пакетника.
4. Выполните внутреннюю разводку по схеме, пользуясь изолированным одножильным проводом сечением 6 мм². Для надежного контакта с зажимами автоматических выключателей на оголенные жилы ставьте специальные наконечники в виде вилки.

Приобретая и монтируя шкаф для электрощита, нужно позаботиться также о размещении резервных автоматов, которые могут пригодиться впоследствии. Поэтому на рейке должно оставаться 3—4 свободных гнезда

Обо всех нюансах сборки этого важного органа рассказывается в видеосюжете:

Составление схемы

По закону частному лицу государство гарантирует упрощенное подключение к электричеству жилища при условии, что его электросеть будет потреблять не более 15 кВт мощности. Если в планах нет применения теплого пола или мощного бойлера на электропитании, то этих киловатт в большинстве случаев хватает с избытком. Можно даже использовать скважинные насосы и маломощный слесарный станок в гараже.

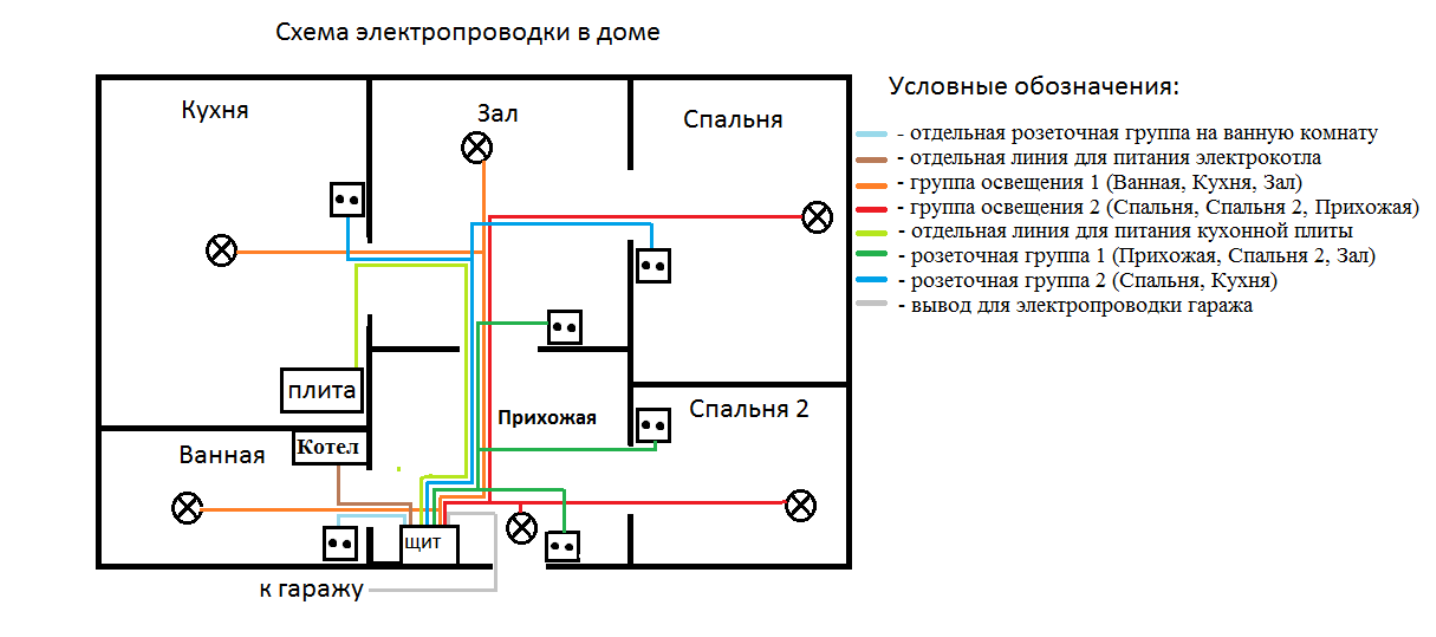

Типичная схема электропроводки в доме

Упрощенный порядок электрификации дома предполагает:

• подачу документов на подсоединение к сетям с указанием планируемой к потреблению мощности;
• получение техусловий (сколько киловатт в итоге выдадут и с какого столба);
• подготовка и согласование электропроекта коттеджа (при необходимости);
• выполнение монтажа проводки и электрооборудования;
• получение актов о соответствии внутридомовой электроэнергетической системы проекту и ввода ее в эксплуатацию;
• подписание договора электроснабжения со снабжающей компанией.

А что происходит в доме – это проблемы его хозяина. При этом всю нужную документацию по проводам от трансформатора до вводного шкафа они готовят сами.

Однако многие поставщики электричества продолжают при выполнении подключения привычно по-старому требовать проект электроснабжения коттеджа. В этом документе указывается схема электропроводки дома с обозначением месторасположения всех розеток, выключателей и приборов освещения. В любом случае его рекомендуется делать, чтобы четко понимать план разводки проводов по зданию и их необходимый метраж.

Документы для подключения электричества к частному дому на земельном участке

Прежде чем начинать монтаж электропроводки на участке или подводить электричество к частному дому, необходимо составить проект электроснабжения. Разрешение на использование электрической энергии можно получить лишь в том случае, если электроустановки будут запущены в эксплуатацию при наличии соответствующих документов. После предоставления и проверки документов для подключения электричества к частному дому потребитель получит абонентскую книжку для оплаты счетов за электричество.

На начальном этапе владелец электрических сетей должен предоставить потребителю необходимую информацию, касающуюся технических условий эксплуатации электрических сетей. На основании этих сведений потребитель должен составить схему электроснабжения своего дома и участка с хозяйственными постройками.

Далее эта схема должна быть согласована с владельцем электрической сети и местными органами госэнергонадзора. После монтажа электросетей, выполненного с соблюдением всех технических требований и норм, потребитель должен подать заявление на разрешение подключения к электросети. После этого владельцу сети рекомендуется проверить внутреннюю сеть на предмет соответствия составленному проекту. Также на данном этапе проводится инструктаж по технике безопасности эксплуатации электросетей и электроприборов. Лишь после всех этих процедур ответственная инстанция дает разрешение на подключение пользователя к общей электросети.

Представленные документы для подключения электричества к участку должны содержать подробную информацию о том, какие электроприборы, провода, установки, предохранители и автоматические выключатели будут задействованы при монтаже системы проводки. Здесь же нужно указать, какой способ прокладки проводки будет использоваться. Следует обязательно приложить схему внутренней электропроводки в доме, а также наружных сетей на участке и на пути к частному сектору.

Все ответвления, отходящие от внутренних линий, должны быть нанесены на общий план участка. Схему внутренней проводки рекомендуется разместить на плане самого строения. Чтобы провести электричество в частный дом, на плане необходимо указать местонахождение электрических щитков, распределительных коробок, всех электрических точек — выключателей, стационарных светильников и других электроприборов.

С чего начать монтаж электропроводки?

схема проводки в квартире

схема проводки в доме

Для более точного расположения проводки по всему дому, необходимо составить подробную схему, а лучше две. Одну – электрическую, для определения всех видов электротехнических устройств, их мощности, способов подключения, а вторую – монтажную, в ней указать местоположение выходов кабелей электропровода для каждого устройства по всему дому.

При составлении схемы, следует придерживаться некоторых правил:

1. Каждая линия должна иметь отдельный кабель и идти от распределительного щитка.
2. В местах разветвления линий устанавливаются коробки.
3. Каждый осветительный прибор и розетки, разбиваются по типу мощности и сечению проводки.
4. В каждой типовой группе, общая мощность – 4,6 кВт, для проводки с сечением 2,5 мм, а мощность 3,3 кВт – с сечением 1,5 мм. Если мощность проводки больше допустимой, тогда её разделяют на подгруппы.
5. В щитке выделяется отдельный автомат на каждую группу, на освещение мощностью 16 А, на розетки и группы розеток соответственно 25 А или 40 А.
6. Розетки, имеющие заземление, устанавливаются для приборов с повышенной мощностью и подключены к отдельному автомату, их нельзя объединять в группы.
7. Для особо мощных приборов (стиральные и посудомоечные машины, чайники, электрообогреватели воды, микроволновые печи и другое) ставится медная проводка с сечением 1 мм в квадрате на каждый 1,5 кВт мощности, минимум.
8. Заземляющий провод должен быть непрерывным, не допускается монтировать на нем розетки методом «шлейф».
9. В сухих помещениях выключатели монтируют в разрыве фазного провода (в нулевом не устанавливают), а во влажных – в разрывы нулевой и фазной линии.
10. Если в доме два этажа, то приборы разбивают на группы и подгруппы поэтажно.

Полезно! Сечение проводов можно смело увеличить на 50%, это только прибавит ему возможность вынести дополнительную нагрузку. При этом, расходы на приобретение этого вида проводки немного увеличатся

Важно не приобретать провода с сечением ниже расчетного, это скорее всего, приведет к перегреву провода и возгоранию.

Типовые схемы разводки электропроводки

При разработке проектной документации электропроводки для частного дома проектировщики рекомендуют пользоваться типовыми схемами разводки проводки для разного типа помещений. Все эти схемы имеют одинаковую структуру, в основу которой положено деление разводки на ряд контуров, с подключением каждого из них к отдельному автомату.

Схема разводки проводов на кухне

Особенность разводки электропроводов в помещении кухни отличается наличием большого количества достаточно мощных электроприборов, для которых целесообразно выделить отдельные линии со своими защитными автоматами. Основная задача проектировщика в данном случае заключается в оптимальном расположении розеток — их надо разместить рядом с электроприборами, предусмотрев возможность свободного доступа к ним для ремонта или для перестановки/отключения бытовой техники. При этом на схеме нужно отобразить не только места расположения электроприборов, но и расстановку кухонной мебели.

Схема проводки в гараже/подвале

Приступая к разработке схемы разводки проводов в гараже, нужно определить количество розеток, выключателей и розеток и уточнить места их расположения. Например, розетки лучше устанавливать на высоте 1 м, а выключатели — на высоте 1,5 м от уровня пола. Распределительные коробки обычно размещают под потолком на расстоянии не более 20 см от него. Достаточно часто гараж используется владельцем еще и как мастерская. Поэтому при разводке проводов необходимо предусмотреть возможность подключения электроинструмента, компрессора или даже металло- или деревообрабатывающих станков. Возможно это только при наличии трехфазной электросети. В зависимости от того, какая сеть заведена в гараж, зависит и схема разводки проводов. При этом на распределительном щите должны быть установлены автоматы на каждую группу проводов и УЗО.

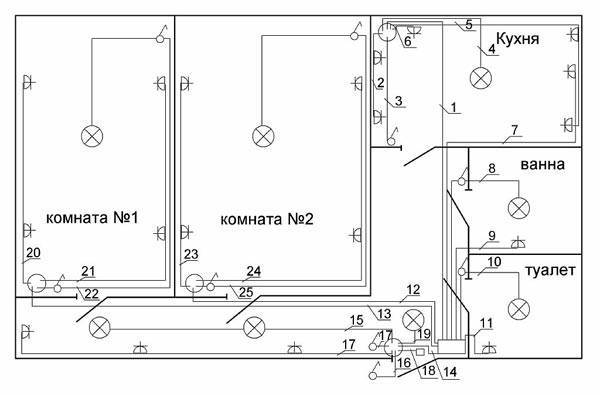

Общая план-схема электропроводки в доме

В некоторых случаях до того как будет составлена схема разводки электропроводки, рекомендуется разработать предварительную схему с перечислением всех устройств, предполагаемых к установке в доме. Такая схема облегчит подсчет общего количества линий, подводимых к распределительному щиту и общего числа защитных автоматов и УЗО. На ней также указывают тип питающей электросети, что позволяет выбрать подходящий кабель, тип устройства защиты и модель электросчетчика.

В пояснительной записке к плану указывают, что устройство ввода и электросчетчик устанавливаются на одной из наружных стен дома, а общий распределительный электрощит размещается в коридоре или в каком-либо отдельном помещении, например, в рядом стоящем гараже. Чтобы не создавать потом себе трудностей в обслуживании, в домах, имеющих 2 или 3 этажа рекомендуется предусмотреть на каждом из них промежуточные распределительные электрощитки, соединенные с общим распредщитом.

Аналогичным образом разрабатывается и план-схема электрики для небольшого одноэтажного дома.

Монтажная схема

На основании предварительно составленных план-схем можно разработать общую монтажную схему разводки электропроводки, пользуясь которой, легко рассчитать необходимое количество выключателей и розеток и дополнительной комплектации и материалов, а также метраж кабельно-проводниковой продукции.

Разрабатывают монтажную схему пользуясь копией плана дома, на которой указывают:

• точку ввода силовой линии;
• места установки электрощита, распределительных коробок, электроприборов, розеток, выключателей и осветительных ламп.

Ввод силовой линии в дом Если в проекте частного дома предусмотрены отдельно стоящие хозяйственные постройки, разводку проводов в них также нужно отобразить на монтажной схеме.

Чтобы облегчить процедуру подсчета необходимого количества кабелей и проводов, соединительные линии каждого контура лучше рисовать разным цветом.

Также рекомендуется токопроводящие жилы одного сечения обозначать на плане одним цветом. Это упростит определение номенклатуры необходимой кабельно-проводниковой продукции и упростит процес ее прокладки.

Получение разрешения на подключение к местной электросети

Сначала Вам необходимо пройти приемо-сдаточные испытания (техническое обследование объекта, где был осуществлен электромонтаж). Если результат окажется положительным, Вам выдадут «Акт допуска на подключение», на основании которого Владелец электросети должен подключить Ваш жилой объект.

Правила подключения к сети описаны в ПП РФ 861 от 27.12.2004 г и его многочисленных редакциях (обновлялся вплоть до 2015 года).

Энергоснабжающая компания обязана выполнить подключение к электросети для объектов мощностью до 15 кВт, независимо от наличия такой возможности у неё. Подключение с выделенной мощностью до 15 кВт, а протяженность линии не более 500 метров стоит 550 рублей. За эти деньги вы получите ТУ на подключение. После сборки вводно-распределительного щита, вам нужно обратится в РЭС и вызвать инспектора для его опломбировки, далее электрики должны подключить ваш «ящик» к электричеству – опоре ВЛЭП.

Этот вопрос наглядно рассмотрен на видео:

Вот мы и рассмотрели, как должна быть выполнена электропроводка в доме своими руками. Надеемся, предоставленная пошаговая инструкция была понятной и полезной, а видео уроки помогли лучше понять весь процесс электромонтажа!

Также читают:

• Как сделать заземление в частном доме
• Как собрать электрический щит своими руками
• Как самостоятельно подключить участок к электричеству

Сам электрик — энциклопедия домашнего мастера

Какова обычно схема электропроводки в частном дома

Конечно, дома могут очень сильно отличатся друг от друга, но суть качественного монтажа у всех примерно одинакова, и она следующая:

1. На фасаде здания установлен электрический счетчик, к которому выполняется спуск с воздушной линии по средствам провода СИП (за эту часть и за счетчик отвечает электроснабжащая организация).
2. В гараже или каком-либо другом помещении смонтирован(ы) стабилизатор(ы) напряжения и распределительный силовой щиток или автоматика, который контролирует и передает электроэнергию через вводный медный кабель сечением 10–35 мм².
3. На улице возле помещения где расположен распределительный щит установлен генератор, который снабжает дом при отсутствии централизованного электроснабжения.
4. На каждом этаже внутри дома установлен отдельный распределительный щиток, к которому параллельно подключается вводной кабель.
5. В распределительном щитке установлены отдельные УЗО на розетки каждой из комнат, автоматические выключатели отдельно на каждую комнату и отдельные УЗО на кондиционеры, бойлеры, котлы отопления и системы теплого электрического пола.
6. Все мощные потребители запитываются строго с распределительного щитка, в котором предусмотрен монтаж отдельных элементов защиты (УЗО).
7. В каждой комнате должна быть смонтирована отдельная распределительная коробка, в которой потом будут коммутироваться вводные кабеля, и кабельно-проводниковая продукция розеточной группы и цепей освещения.

После того, как Вы определились со схемой питания и местами установки электрофурнитуры можно приступать к разметке помещения.

Подготовительные работы

Итак, вы решили создать проводку своими силами. Для этого вам понадобится набор инструментов:

1. Мультиметр.
2. Тестерная отвертка.
3. Коннекторы для проводов.
4. Плоскогубцы.
5. Нож для снятия изоляции.
6. Перфоратор и шлифмашинка с алмазным диском для изготовления штроб.

После подготовки набора инструментов пришло время приступать к разметке будущей проводки. Сверху провода пускаются на высоте 20 см от потолка, все ответвления на розетки или выключатели делаются строго вертикально. Не нужно пытаться экономить кабель, натягивая его поперек или наискосок комнаты — это приведет к печальным последствиям, когда вы решите повесить шкафчик или картину через 5 лет после ремонта.

Во влажных помещениях нельзя размещать выключатели и розетки. Высота их размещения регулируется по СНиПу или в зависимости от пожеланий заказчика. Как провести проводку в доме, если необходимо создать освещение во влажной комнате (например, сауне)? В сеть включается трансформатор и подается напряжение не более 36 вольт, поскольку оно безопасно для человека.

Срок службы электропроводки

Чтобы понимать, когда пора менять проводку электричества в доме, или знать, на сколько лет хватит проделанной работы по замене, необходимо выяснить срок ее службы. Современные кабеля и соединительные системы гораздо более качественные, чем были несколько десятилетий назад. Поэтому служить они будут дольше. Но всему приходит свой срок, и даже хорошая проводка рано или поздно потребует замены.

Использование УЗО, распределительных и соединительных коробок, клемм и других защитных элементов помогает продлить срок эксплуатации электропроводки дома.

Общепринятая градация включает три разных вида длительности функционирования электропроводки: номинальный, гарантийный и фактический срок службы. Между ними существует разница:

1. Номинальный – это период, при котором должны соблюдаться факторы работоспособности системы. Например, медный кабель может исправно функционировать на протяжении 30 лет, если напряжение не превышает 0,66 кВ, а температура в пределах от -50 до +50 градусов.
2. Гарантийный срок службы – это тот период, в течение которого производитель (или продавец) готов нести ответственность за этот кабель. Например, если за 5 лет эксплуатации в оговоренных условиях с проводом что-то произойдет, его починят или заменят бесплатно.
3. Фактический срок – это время работы системы, которое зависит только от пользователя. Он может быть меньше или больше номинального, в зависимости от того, в каких условиях функционирует электропроводка.

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

• Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
• Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
• Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
• Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
• Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

Составление схемы электропроводки

Чертеж создают на основе плана жилого здания. Существуют установочные, функциональные и структурные схемы. Они должны содержать все компоненты электрической сети.

Электрическая

Этот документ определяет количество компонентов проводки и типы связей между ними. Электрическая схема дает детальное описание характера работы сети и подключаемых к ней приборов.

Структурная и функциональная

Первый вид схем отражает основные части сети, их назначения и способы соединения. Функциональный вариант используется для разъяснения процессов, протекающих в группах электропроводки.

Монтажная

Такие схема используется для разметки мест установки приборов. Она помогает рассчитать количество расходных материалов и проводов.

Электромонтаж внутренней проводки

Чтобы вы не ломали голову «с чего начать», мы сгруппировали все действия в 5 шагов для монтажа электропроводки на даче своими руками:

1. Разметка.
2. Штробление.
3. Установка подрозетников и распредкоробок.
4. Прокладка кабеля.
5. Сборка схемы и подключение.

Разметка стен

Нужно определить расположение всех электроточек. После этого вы можете разметить будущие линии проводки. Сделать это можно чем угодно — мелом, карандашом или малярным шнуром от щитка до каждой точки. Подробнее процесс разметки стен под проводку описан в статье: https://samelectrik.ru/kak-razmetit-steny-i-potolok-pod-provodku.html.

На видео наглядно рассмотрен процесс разметки:

По этим линиям вы можете посчитать, сколько нужно кабеля для прокладки проводки.

Прокладывать кабель в полу из дерева не стоит – это можно делать, если он у вас залит цементной стяжкой. В этом случае обязательно использовать гофру, чтобы избежать повреждения электрических линий.

Штробление и углубления для подрозетников

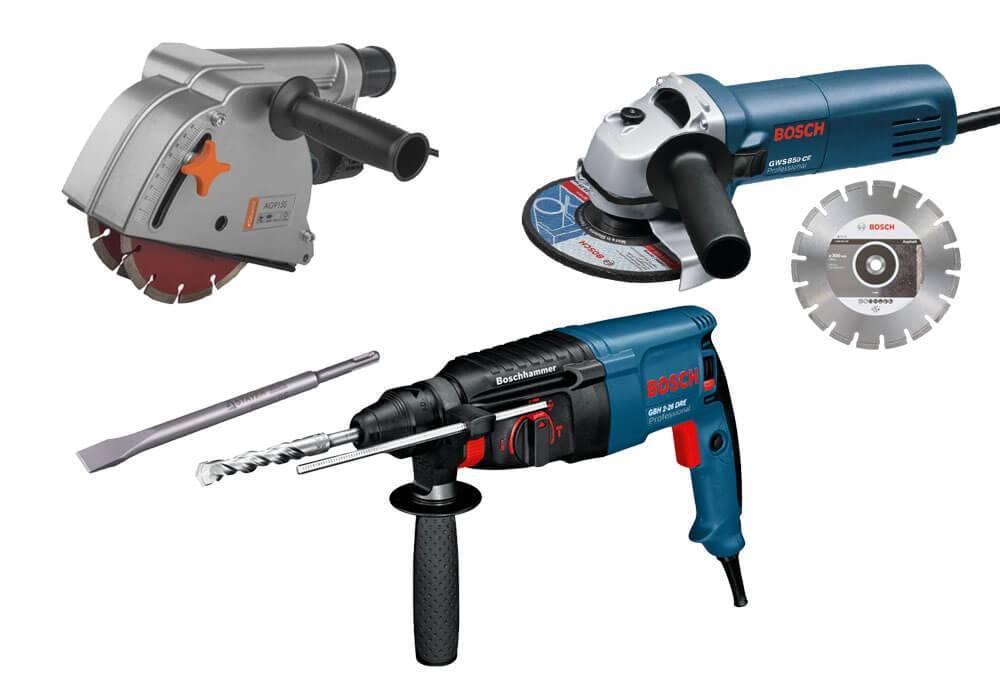

Три основных способа сделать штробу в стене своими руками:

1. С помощью перфоратора с насадкой «долото» или «шило».
2. Штроборезом.
3. Болгаркой с алмазным диском.

В принципе они подходят для всех видов твёрдых несгораемых материалов

С помощью штробореза получится ровная и аккуратная штроба, но это не важно — в последствии она заделывается раствором и шпаклюется. Поэтому чтобы сделать штробу своими руками не стоит покупать штроборез, можно обойтись и перфоратором. Колодцы для установки подрозетников и распредкоробок делаем с помощью коронок с твёрдосплавными напайками или алмазными

Стандартные размеры подрозетника по наружной стороне: глубина – 45мм, диаметр – 68мм. А внутренние габариты – 68х40мм. При этом существуют и другие размеры подрозетников, не ошибитесь при подборе коронки

Колодцы для установки подрозетников и распредкоробок делаем с помощью коронок с твёрдосплавными напайками или алмазными. Стандартные размеры подрозетника по наружной стороне: глубина – 45мм, диаметр – 68мм. А внутренние габариты – 68х40мм. При этом существуют и другие размеры подрозетников, не ошибитесь при подборе коронки.

Для установки нескольких розеток и выключателей в один ряд – высверливают несколько отверстий, а сегменты между ними выбивают перфоратором с насадкой долотом.

Крепление распределительных коробок и подрозетников

Чтобы розетки не вывалились из стен вместе с вилкой важно не только их правильно установить, но и хорошо закрепить подрозетники. Для этого используют шурупы с дюбелями. Второй способ – установить подрозетники и распредкоробки на алебастр

При работе с алебастром нужно действовать быстро. В углубления закладываете столько раствора, чтобы подрозетник его не слишком сильно выдавливал

Второй способ – установить подрозетники и распредкоробки на алебастр. При работе с алебастром нужно действовать быстро. В углубления закладываете столько раствора, чтобы подрозетник его не слишком сильно выдавливал.

Прокладка линий

При прокладке электропроводки на даче в стенах, гофру использовать не обязательно. Используйте кабель ВВГ (или ВВГнг), так как не будет проблем с соединением жил.

Сами же провода крепят в стене либо с помощью алебастра, либо дюбель-хомутами

На этом этапе важно проложить правильное количество проводов, для всех электроприёмников

Подключение розеток и выключателей

Последний этап выполняют после оштукатуривания и высыхания стен. Штукатурку затирают и устанавливаются розетки. Особых рекомендаций нет, нужно просто установить все элементы ровно, по уровню. На этом пошаговое описание скрытого электромонтажа можно считать оконченным.

Если не знаете, как установить розетки и выключатели, ознакомьтесь со статьями:

• https://samelectrik.ru/kak-pravilno-ustanovit-rozetku-svoimi-rukami.html
• https://samelectrik.ru/kak-pravilno-podklyuchit-vyklyuchatel-sveta.html

План

Прежде чем сделать проводку в квартире своими руками от щитка, нужно создать ее план. И к этому моменту надо подойти очень серьезно, ведь от правильности планирования, а впоследствии и реализации в натуре, будет зависеть безопасность всех жителей квартиры. Если есть хотя бы минимальное понятие, что собой являет электрический ток, то проблем в этом не будет. Нужно осуществить расчет нагрузки и сделать чертеж на бумаге. Для правильной идентификации всех электрических точек в квартире (розетки, выключатели, провода, вводы и вывод их) необходимо придерживаться стандартизированной разметки на плане. Такая схема поможет правильно проложить кабели, которые будут выдерживать ту или иную нагрузку

На этом же плане важно учесть место расположения бытовой техники: так, электрочайник и бойлер требуют проводов с большим сечением, а лампочка и телевизор в них не нуждаются

Пример схемы электрики на квартиру

На схеме необходимо обозначить точки разводки. Существует три типа разводки проводов – это параллельная, последовательная и смешанная. Именно последний вариант рациональнее всего использовать – он дешевле, чем все остальные в плане затраты материалов, к тому же самый эффективный. Для того чтобы прокладывать было легче, вот примерный план разбивки точек подключения:

• Свет в кухне, коридоре, жилых комнатах.
• Свет в туалете и ванной комнате.
• Электропитание розеток в жилых комнатах и коридоре.
• Электропитание розеток на кухне.
• Электропитание розеток для электроплиты, если таковая есть. Также, если есть бойлер, его тоже лучше выделить на подключение по отдельному проводу прямо к щитку.

Распределение автоматов по функциональным группам электроприборов

Вышеуказанный план – это только пример, вариантов может быть масса, главное – просчитать нагрузки и правильно провести группировку точек подключения.

Расчет нагрузок на электропроводку

Только созданием плана подготовительная работа не заканчивается: его необходимо утвердить в соответствующих контролирующих органах, и только после этого приступать к работе по монтажу и разводке кабелей.
