Правила выполнения качественных соединений
Хотя использование клеммных колодок не требует специальной квалификации работников, всё же существуют некоторые базовые монтажные правила. Прежде чем их описать, отметим, что внутренний механизм любой клеммы — строгая механическая модель, поэтому монтаж нужно проводить таким образом, как это задумано разработчиками изделия.
Прежде всего, обращаем внимание на тот факт, что абсолютно все клеммы рассчитаны на подключение жил проводника строго цилиндрической формы. Именно по этой причине край жилы перед зачисткой нужно тщательно выровнять, после чего снять изоляцию специальным инструментом — стриппером
По части использования втычных клеммных колодок можно ограничиться только правильной подготовкой жилы.

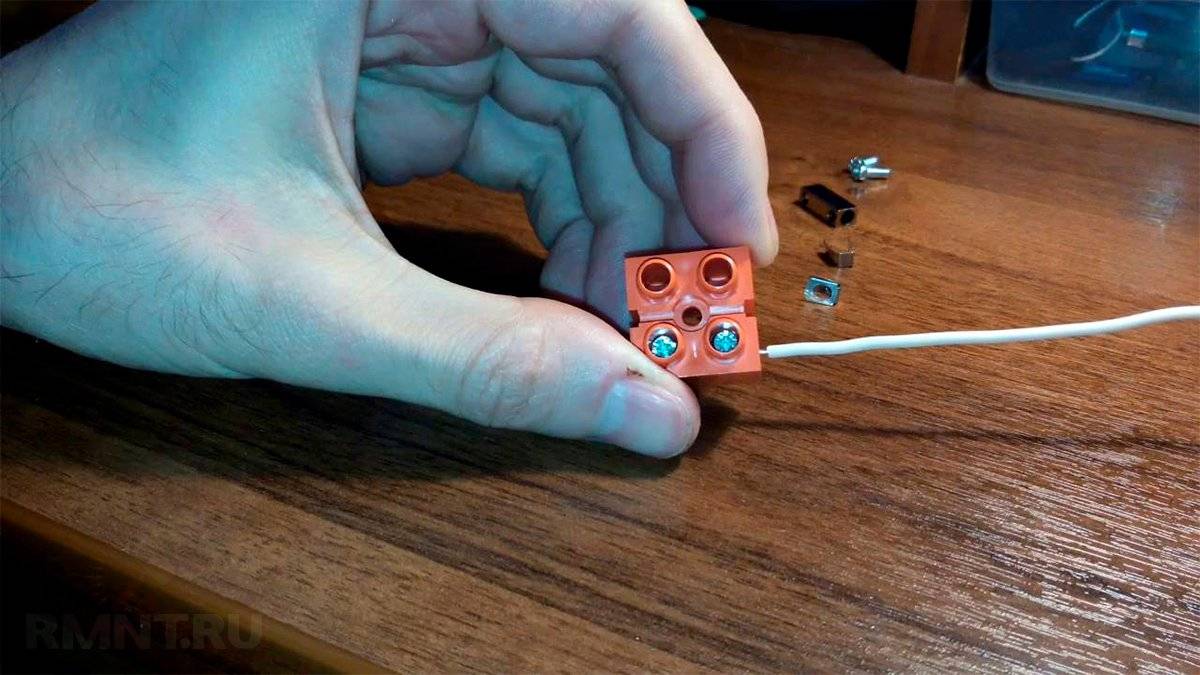

Проходные винтовые клеммники в использовании более специфичны. В отличие от распространённого мнения, наличие двух винтов не предполагает индивидуального зажатия ими каждой жилы. Зачистку нужно проводить на глубину меньше длины токопроводящей втулки на 1–2 мм. При отпущенных винтах зачищенные концы заводят в колодку с противоположных сторон и располагают параллельно, затем производится затяжка. Винтовые клеммы концевого типа предназначены для обжатия скруток, то есть предварительно жилы свивают косичкой, после чего винт, врезаясь в центральную часть, упреждает раскручивание скрутки под действием сил остаточной упругости.

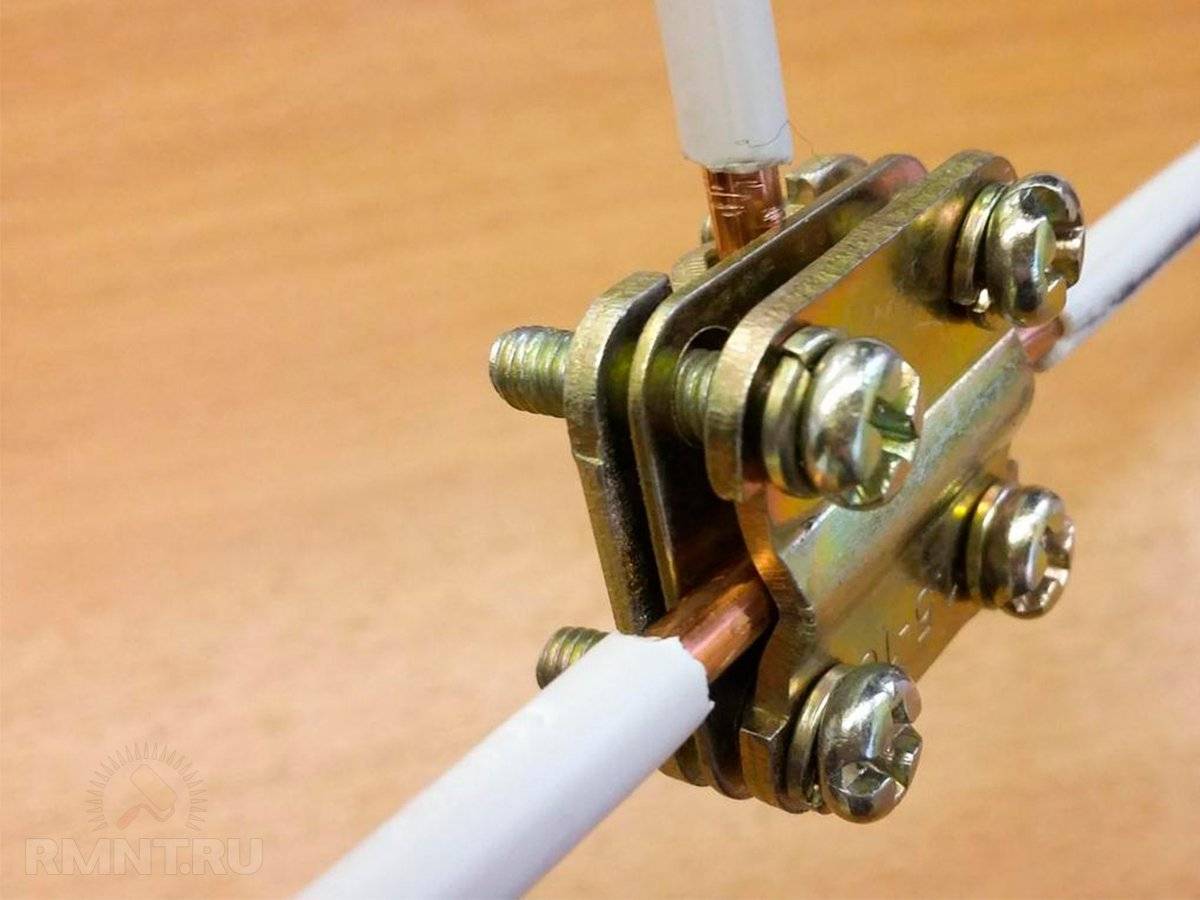

Барьерные клеммные колодки имеют контактные площадки со специально подготовленной поверхностью. Их не следует подчищать даже перед вторичным использованием, наличие микроскопических рисок от абразива сильно сокращает площадь контакта. Следы окислов допускается удалять только обычным ластиком. Также винтовые клеммы представляют исключение по части подготовки жил. Оптимально, если край проводника будет скручен в кольцо для предотвращения перекоса прижимной шайбы. От этого правила можно отступить, если жилы заводятся под болт парно с разных сторон. Для барьерных клеммников особенно остро стоит вопрос контроля усилия затяжки, поэтому при выполнении ответственных соединений лучше обзавестись динамометрической отвёрткой.

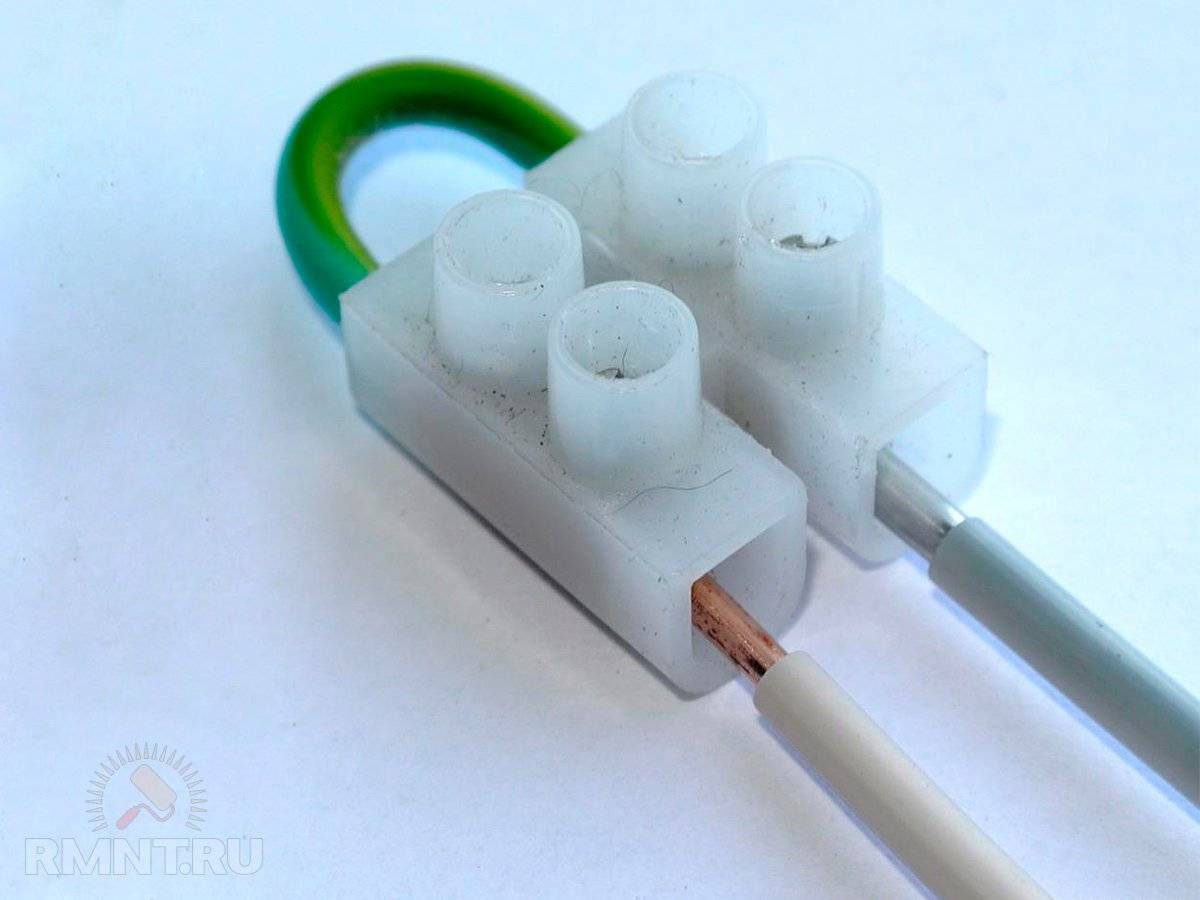

Винтовые клеммные колодки, в принципе, не предназначены для соединения многопроволочных жил, однако могут использоваться в этих целях при условии, что номинальная нагрузка на проводник существенно ниже допустимой. Предварительно концы жил нужно обязательно опрессовать втулочными наконечниками. Втычные клеммы использовать для соединения многопроволочных жил категорически запрещено даже при условии их опрессовки.
рмнт.ру
23.01.18
Небольшой мастер-класс по соединению проводов с помощью клемм
| Для соединения клеммниками из серии 2273 следует зачистить провода на длину в 10 миллиметров. После зачищенные кончики проводки с небольшим усилием вставляются в отверстия клеммы. Вынуть их несложно – следует лишь потянуть провод, используя легкие вращательные движения. Такие устройства подходят для распределительных коробок. | |
| Для установки клеммников 22 серии следует отогнуть рычажки. После в отверстия вставляются зачищенные жилы и рычажки возвращаются на место. Подобные коммутаторы очень удобны как временная мера, они легко разъединяются. | |
| Серию 224 лучше использовать для подключения потолочных и настенных светильников. Она надежно соединит одножильный и многожильный провод. Проводники зачищаются, как обычно, но многожильный перед монтажом следует скрутить, чтобы ни один из тонких проводков не согнулся и не сломался. Провод с одной жилой вставляется в отверстие со смазкой. Соединение легко разобрать, нажав на рычажок. | |
| Чтобы скрепить проводку СИЗом, следует зачистить концы проводов на длину, чуть меньшую длины колпачка. После колпачок просто накручивается на проводники. Если снять колпачок, вы обнаружите пружинку, скрепляющую скрутку. | |
| Винтовые клеммники нуждаются в периодическом обслуживании. Моножильный провод просто зачищается, вставляется в отверстие и закручивается винтом. Многожильный провод нужно залудить или опрессовать наконечником и только после этого вставлять в паз клеммы. Так защищенный конец не будет разорван винтом. | |
Источники
- https://elektrika.expert/provodka/soedinenie-provodov.html
- https://StrojDvor.ru/elektrosnabzhenie/kak-soedinyat-provoda-s-pomoshhyu-klemnnikov-samozazhimnye-i-vintovye-klemmy/
- https://slarkenergy.ru/provodka/cable/klemmy-dlya-soedineniya.html
- https://first-apartment.ru/soediniteli-dlya-provodov.html
- https://HomeMyHome.ru/klemmy-dlya-soedineniya-provodov.html
- https://elektroznatok.ru/provodka/klemmnye-kolodki
Клеммные колодки Wago
В последние годы рынок наполнился клеммниками зарубежного производства. Нужно отдать должное: технологически иностранные конструкции выглядят более совершенными по сравнению с отечественными изделиями. С ними удобнее работать – быстрее и проще выполнять соединения.
Но с точки зрения надёжности выполненных соединений зарубежным продуктом не всё так однозначно. В этом плане отечественный продукт зачастую выглядит предпочтительнее. Однако рассмотрим некоторые примеры.
Заслуживают внимания электрические клеммы производства компании WAGO. Инженерами фирмы изобретены несколько привлекательных конструкций, где обычная клемма превращается в удобный интерфейс для подключения: Push wire, Power cage clamp, Cage clamp.
Push Wire
Технология Push Wire основана на использовании свойств жёсткости электрического проводника, за счёт чего и получают вполне надёжный контакт. Этот тип клеммников является наиболее подходящим для работы с одножильным проводом. Действительно, быстрый способ соединения Push Wire обеспечивает безоговорочно.
WAGO push wire
Достаточно лишь зачистить концевую часть провода (на 10-15 мм) и небольшим усилием протолкнуть зачищенный конец внутрь клеммы. А чтобы так же быстро извлечь проводник, его нужно вытягивать с одновременной прокруткой вокруг своей оси.
Разработаны два вида соединителей типа Push Wire: Под одиночный проводник. Под группу проводников. Конфигурация группового соединения рассчитана для работы с проводами меньшей жёсткости, чем в случае одиночного варианта. Здесь применяется несколько иная конструкция механического зажима.
Чтобы открыть доступ к отверстиям ввода проводника, необходимо приложить некоторое усилие к нажимной кнопке. Также есть модели Push wire без кнопки – под нажимное действие отвёрткой.
Универсальный Power cage clamp
Этот клеммник принадлежит к разряду универсальных разработок. Он изготовлен под любой тип электрического провода сечением 6 – 95 мм. Конструктивно Power cage clamp представляет собой, так называемую двойную клетку, где имеется пружинный пресс и токонесущая шина.
Подсоединение электрических проводников к таким клеммам выполняется при помощи ключа-шестигранника. Вращением ключа пружина поджимается, конец провода вставляется под пресс, затем ключом делается оборот против часовой стрелки. В результате пресс опускается и надёжно прижимает вставленный конец провода.
Наборный Cage clamp
Это уникальный (запатентованный WAGO) продукт, получивший характеристику наборного клеммника для проводов. Наборные клеммники WAGO рассчитаны под установку на провода сечением 0,5-35 мм2. Они удачно подходят не только для работы с одножильным проводом, но также с проводами многожильными, независимо от степени тонкости отдельных жил.
Действует Cage clamp просто: при помощи отвёртки (или специального рычага в других модификациях) пружинистый зажим поднимают, вставляют провод под токонесущую шину, после чего опускают зажим на место.
Несмотря на простоту конструкции, производитель утверждает: усилие зажима на контакте регулируется автоматически и напрямую зависит от сечения провода.
Cage clamp S
Вариант соединителя проводов, практически аналогичный выше описанному продукту. Но конструкция Cage clamp S всё-таки несколько иная. Особенность модификации «S» проявляется возможностью работать с клеммой этого типа без применения каких-либо инструментов электромонтёра.
Плюс к этому, наборный клеммник модификации «S» рассчитан под проводники достаточно высокой жёсткости – многожильные и одножильные. Также допустимо подключать на клемму провода с металлическими наконечниками.
Работать с Cage clamp S очень просто: концевая (зачищенная) часть проводника с некоторым усилием вставляется до упора, после чего соединение установлено.
Соединительным клеммам для проводов из серии Gage clamp S нашлось место практически во всех модификациях групповых многорядных клеммников. Их удобно применять на монтаже многочисленных слаботочных электрических линий. Однако также успешно закрытая конструкция Cage clamp S применяется в цепях высоких токов.
Есть две модификации полностью закрытой в изоляцию конструкции «S». Одна предполагает закрепление провода при отжиме пластины на фронтальном направлении. Другая рассчитана на исполнение бокового нажима отвёрткой на пружинистую пластину.
Буквенная маркировка клемм

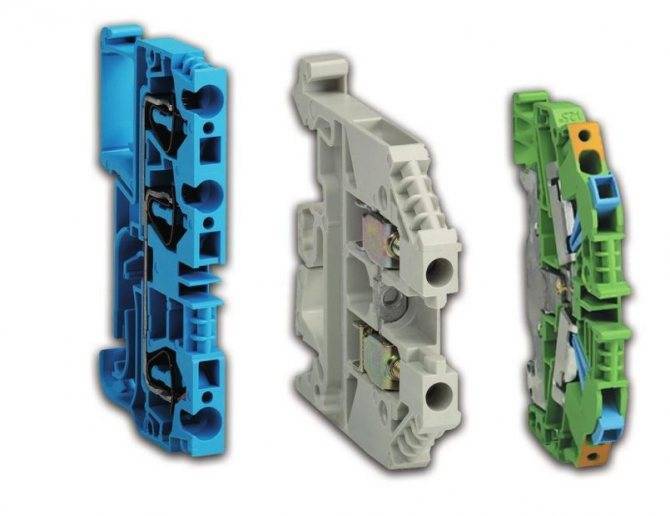

На лицевой панели клеммник на DIN-рейку часто имеет плоские поверхности для маркировки. На них можно приклеить небольшие бумажные таблички, наклейки или специально выпускаемые для этих целей бирки. В крайнем случае, допустимо аккуратно написать обозначения перманентным маркером от руки. Данная информация будет указывать на порядковый номер кабеля или его назначение (фаза, нуль, заземление). Она играет роль адресов, показывающих что и куда должно подключаться.
Важно! Маркировка принципиально важна, даже в тех случаях, если электрощиток или устройство, казалось бы, совсем простое. Без буквенно-цифровых обозначений даже у опытного мастера уйдёт огромное количество времени на то, чтобы разобраться, что как работает и куда подключается
Какую колодку выбрать
Выбирается клеммная колодка согласно условиям монтажа. Распределительный щиток современности подразумевает установку DIN-реек. Суммирующая шина заземления монтируется сбоку, сверху, снизу. Общепринято размещать клеммную колодку горизонтально. Изоляцию корпуса выполнять не требуется, даже наоборот: оставляется возможность надежно заземлить металлические части оборудования. Недостаточно просто прикрутить колодку, используйте специальный резьбовой зажим, находящийся на внутренней стороне корпуса щитка. Для уличного исполнения.
Касаемо домашних щитков – возможны варианты. Рекомендуется доверить сборку специализированной фирме. Правильно проведет внутренний монтаж, расставит автоматические выключатели, УЗО, промаркирует метки. Останется питание подать подключить домашнюю разводку. Для шины заземления ведут отдельную жилу, идущую в район местного контура громоотвода.
Назначение клеммных колодок от Wago
Основное назначение клеммников Ваго — это упрощение электромонтажа. Для обычного соединения проводов необходимо сделать скрутку, опрессовку или спайку. Это отнимает драгоценное время и силы. Применение же соединителей Ваго позволяет подключать провода за считанные секунды.
Соединение проводов с помощью зажимов Wago
Отсюда вытекают и второстепенные задачи, выполнения которых позволяет добиться использование клеммников:
- увеличение темпа разводки проводки;
- экономия изоляционных материалов;
- большая наглядность электропроводки для ремонтного персонала;
- возможность оперативных переключений в схеме;
- быстрая замена поврежденных электрических установок.
Конструктивные особенности
Существует несколько типов клемм. Их различают преимущественно по конструкции зажима и по способу подключения проводника, которых также насчитывается несколько.
Типы клеммных зажимов:
- винтовые;
- пружинные;
- зажимная клеть колодки;
- торцевой контакт колодки;
- ножевой контакт;
- концевой зажим.
На фото ниже наглядно предоставлен каждый вариант исполнения:
Помимо этого клеммы различают по типу подключения проводника: одножильный, многожильный или гибкий. Подробно изучить основные разновидности клеммных колодок, применяемых в электромонтаже, а также узнать о том, как ими пользоваться, вы можете в этом видео:
Как пользоваться клеммами для проводки
Как вы видите, клеммники довольно многофункциональные. Вы можете сами подобрать оптимальный тип колодок для соединения проводов. Они прекрасно все чаще используются в монтаже электропроводки.
Клеммные колодки винтового типа
Винтовые клеммники – один из самых распространенных видов. Они представляют собой латунную гильзу с двумя болтами в пластмассовом корпусе. Контакт обеспечивается давлением болта. Корпус может быть выполнен из разных материалов – полиэтилена, полиамида и полипропилена. С их помощью можно соединять провода сечением с 0,5мм2 по 35мм2.
К достоинствам винтовых колодок можно отнести:
- Не требуется специальный инструмент (нужна только отвертка).
- Возможность многократного использования.
- Возможность использования необходимого количества сегментов.
Винтовые колодки имеют также целый ряд недостатков:
- Высокое переходное сопротивление.
- Невысокая надежность (при вибрации ослабевают).
- Ограничения по материалу проводов.
- Длительность монтажа.
- Требуется определенный навык для затяжки.
- Необходимо ежегодное обслуживание.
Такими клеммами нежелательно соединять алюминиевые провода. Они обладают повышенной «текучестью», соединение со временем ослабевает. Чтобы избежать нагрева из-за роста переходного сопротивления, необходимо их регулярно подтягивать. Это создает неудобства при эксплуатации.
Определенные проблемы возникают и с многожильными проводами. Винтовыми соединениями выполнить качественный монтаж можно, только используя специальные наконечники или колодки с прижимной пластиной. В противном случае, возникает вероятность повреждения жил при затягивании винта.
Таким образом, больше всего для такого исполнения подходят медные одножильные провода.
Выполнить монтаж винтовым соединением очень просто:
- От колодки отрезать необходимое количество клемм (обычным ножом).
- Зачистить изоляцию соединяемых проводов (на 5-12мм).
- Вставить зачищенные концы проводов в клеммы;
- Затянуть винты.
Справиться с этим несложно
Главное – соблюдать осторожность при затягивании винтов и выбрать качественные клеммники
При выборе нужно особое внимание уделять производителю продукции. Сегодня в продаже присутствует продукция разных брендов
Лучше использовать продукцию таких известных производителей, как Legrand, АВВ, Tridonic, Werit.
Цены на продукцию зависят не только от технических характеристик, но и от производителя:
| Изготовитель | Тип | Характеристики | Цена,руб |
| Tridonic | EKL 0 S | 450V,32A,12пар,4мм2, белый. | 55,64 |
| Legrand | Nybloc 034211 | 250V,24A,12пар,4мм2, черный. | 209,00 |
| Korner | OK 432-PLP-BN | 450V,32A,12пар,4мм2, белый. | 118,68 |
| Tridonic | EKL 3 S | 750V,76A,12пар,16мм2, белый. | 158,78 |
| Legrand | Nybloc 034211 | 250V,76A,12пар,16мм2, белый. | 540,49 |
| Werit | 112-11521 | 250V,63A,12пар,16мм2, белый. | 299,23 |
Устройство и технические параметры
Клемма представляет собою зажим плоско-пружинного действия, который всей своей площадью оказывает давление на поверхность провода и при этом не вызывает его повреждения. Зажим соединительный Ваго обеспечивает отличный контакт, за счёт высоко сконцентрированной зажимной силы, которая по всей контактной поверхности создаёт низкое переходное сопротивление.
Для изготовления токонесущей рейки используют электролитную пружинно-твёрдую медь с мягкой лужёной поверхностью. Покрытие поверхностное выполняют оловянно-свинцовым сплавом (60 % олова и 40 % свинца), что защищает от коррозии на долгое время.
Для изготовления зажимных пружин применяют высококачественную аустенитную хром-никелиевую сталь, у неё очень высокий предел прочности на растяжение.
В качестве изоляционных материалов используют полиамид. Он обладает рядом преимуществ:
- к коррозийным процессам абсолютно нейтрален;
- ему присуще свойство самопогашения;
- тяжело воспламеняется.
Для клеммников Ваго в период эксплуатации нижним температурным пределом является величина -35 °С. Верхний температурный показатель кратковременного воздействия – от 170 °С до 200 °С (в зависимости от типа клеммника).
Разъёмы такого типа применяются не только в бытовых электрических сетях, но и в промышленном производстве. Поэтому их технические характеристики имеют весьма широкий диапазон значений:
- сечение соединяемых жил проводов – 0,08-95 мм2;
- рабочее напряжение – 100-1000 В;
- номинальный пропускной ток – 6-323 А.
Технические характеристики распределительных клемм Wago для проводов
| Свойство | Значение |
| Гарантируемый максимальный пропускаемый ток | 232 A |
| Гарантируемое максимальное напряжение | 1000В |
| Максимальное сечение проводника | 95 мм2 |
| Допустимое пиковое напряжение | 8 кВ |
Клеммы немецкого производителя WAGO предназначены для быстрого соединения и распределения электрической проводки сокращая в разы затрату во времени при монтаже что позволяет справиться с большим объёмом работы. Конструктивное преимущество клемм WAGO в отличие от винтовых состоит в том, что они имеют пружинный контакт с электрическим проводом, что не требует использования отвёрток. Клеммы WAGO позволяют соединять провода как моно жилы, так и многопроволочные.
Как найти распределительную коробку в квартире?
Порой возникают сложности в процессе поиска старой распределительной коробки. Каждое отдельное здание требует определенных стандартов по установке распаечных коробов. Вот несколько зон, где чаще всего размещали приборы для коммутации проводов:
- в строениях сталинского времени, короба размещены в районе стыка потолочного перекрытия и стен. Найти такое приспособление вручную будет сложно, поэтому лучше сразу приобрести металлоискатель;
- дома, выстроенные во времена правления Брежнева, имеют конструкцию в видном месте. Располагаются такие коробки на расстоянии 20-25 см ниже потолка;
- в панельных домах или так называемых «хрущевках», найти распределитель можно способом постукивания по стенке под потолком. Если услышите глухой звук, значит распределитель найден;
- в некоторых домах нынешней постройки встречаются оптические распределительные коробки , их легко найти при помощи индикаторной отвертки на высоте два метра параллельно розеткам.
Преимущества и недостатки коммутации клеммами
Для подключения силового кабеля на улице или в доме самым простым вариантом является применение соединительных клемм для поводов. Основные преимущества метода:
- конструктивное разнообразие соединителей;
- возможность демонтажа и ремонта;
- простота, скорость и доступность установки;
- электробезопасность, корпус из диэлектрика предохраняет от поражения током;
- устойчивость к механической нагрузке и вибрации;
- возможность коммутации металлических проводников разного сечения и материала.
Недостатки:
- выделение дополнительного места в щитках и распределительных коробках;
- высокая стоимость при масштабных работах.
Зажимы электрические долговечны и надежны, для их установки достаточно иметь отвертку.
Разъемные клеммники для печатного монтажа
Разъемные клеммники для печатного монтажа – это самая обширная категория клемм PCB, и включает более 4000 различных моделей и модификаций. Главное отличие от стандартных винтовых зажимов – разъемные клеммники состоят из 2 и более частей, объединенных в общую систему. тип соединения может быть любой, например:
- кабель-плата,
- кабель-кабель,
- межаплатные соединения (плата-плата),
- кабель-панель.
Для подключения проводников в таких клеммах используется как винтовой, так и безвинтовой (пружинный) зажим. Разъемные клеммы используются в приборах с быстросъёмными модулями для простоты обслуживания и ремонта. Варианты с пружинным зажимом также применяют в вибронагруженных приборах.
Рассмотрим ключевые особенности разъемных клемм на примере Wanjie Electronic, Phoenix Contact и других крупных производителей терминальных блоков.
Советы по использованию клеммников
При использовании соединителей Ваго желательно руководствоваться некоторыми несложными принципами. Они отчасти не совпадает с рекомендациями производителя. Однако практика показывает, что этих правил все же стоит придерживаться. Советы по использованию клеммников Ваго:
- Лучше всего данное соединение пригодно для сетей освещения с током не более 5 А.
- При работе на мощности свыше 1 кВт важную роль играет чистота поверхности проводки.
- При токах свыше 10–15 А лучше избегать применения клеммников Ваго. А если все же приходиться использовать, то как можно чаще следить за их состоянием.
- Не стоит допускать контакт соединителей Ваго с легковоспламеняющимися материалами.
Важно! После подключения кабеля его контакт с колодкой проверяется на надёжность. Для этого необходимо с небольшим усилием попробовать выдернуть токопроводящую жилу из зажима. Она должна оставаться на месте
Она должна оставаться на месте.
Соединения колпачками, СИЗ
Если электропровода из разнородных материалов соединяют только с помощью клемм, то провода из одного материала могут коммутироваться кроме клемм еще и изолирующими колпачками, иначе СИЗ — соединительными изолирующими
зажимами.
Они бывают разного диаметра, разного цвета и формы. Изготовлены из пластика с навинченной стальной пружиной по внутреннему конусу. Внутри некоторые виды колпачков наполнены гелем от окисления проводов.
Колпачки применяют для соединения и изоляции как многожильных, так и одножильных проводов из одного материала, т.к. в них провода имеют непосредственный контакт, который не допускается при разнородных материалах проводов.
Для соединения провода очищают от изоляции на расстояние немного меньшее длины колпачка, затем складывают вместе и скручивают колпачком. Последние витки для надежности надо провернуть пассатижами.
На колпачках указан общий диаметр соединяемых проводов. Это надо учитывать, подбирая колпачок, т.к. иначе не будет надежного соединения.
Особенности и преимущества клеммных колодок
Клеммные соединения представляют собой пару или несколько пар контактов, расположенных в колодке. Именно она обеспечивает отсутствие необходимости в скручивании проводов. Как видно на фото клеммной колодки, в ней две пары проводников объединены общим контактом. Крепление жил происходит внутрь соединителя.
Важный момент – клемма должна соответствовать напряжению. Если конструкцию подобрать неграмотно, то она может не выдержать нагрузки. На сегодняшний день клеммы применяются довольно часто.
Достоинства:
- Аккуратность.
- Безопасность.
- Возможность в любой момент времени отключить необходимую линию, не обесточивая всю систему.
- Надёжность.
- Простота использования.
- Терпимость к ошибкам при монтаже схемы.
- Финансовая доступность.
Основные требования к конструкции клеммников
Сейчас в магазинах можно приобрести множество разновидностей подобной продукции. Независимо от принадлежности к тому или иному типу, любое коммутационное устройство должно удовлетворять некоторым условиям:
- Негорючий корпус, не допускающий возникновения очага возгорания в случае повышения температуры в результате плохого контакта.
- Защитные крышки выполняются из такого же материала, не поддерживающего горения.
- Прочность изделия должна быть достаточной для фиксации при затягивании винтов.
- Надёжное крепление концов кабеля без лужения, изготовления колец или опрессовки наконечников.
- Недопущение касания между собой соединяемых проводов во избежание окисления (в случае медь-алюминий).
- Чёткая, хорошо читаемая маркировка с данными о сечении жилы, предельно допустимом токе и напряжении.
Где и как можно купить недорого клеммники для проводов: цены, обзор рынка
| Фото | Бренд/ Модель | Тип изделия | Цена, руб. | Особенности |
| DINKLE/ DT126VP-03P | винтовой | 26÷37 | Рабочий ток до 8 А. Максимальное сечение провода – 2,1 мм кв. | |
| TDM/SQ0510—0002 | винтовой | 27÷34 | На 12 контактов. Сечение проводника – до 4 мм кв. | |
| TDM/SQ0527—0012/CR-413 | соединительная клемма | 35÷40 | Аналог «Ваго». Стоимость указана за модель с тремя гнездами. | |
| Schneider Electric/ NSYTRV42BL | винтовой проходной | 68÷85 | Номинальный ток – 32 А. Зажимы изготовлены из медного сплава. | |
| Legrand/004803 | винтовой | 180÷190 | Без изоляции. | |
| WAGO/ 2273 | Компактная | 21÷45 | Прозрачная часть корпуса упрощает визуальный контроль размещения провода. |
Монтаж колодок и соединение проводов
Устанавливаются колодки на установленные дин-рейки, нажатием. Колодка приставляется к рейке местом крепления и защелкивается. По ДИН-рейке колодка двигается почти свободно. Есть колодки с механизмом защелкивания, как у автоматов защиты.
Для соединения проводов в колодке, с конца провода снимется изоляция на 10-12 мм. Винт колодки, если она винтовая, обычно откручен. Защищенный конец провода вставляется в колодку, винт прочно затягивается. В пружинных колодках чтобы вставить провод в гнездо, нужно оттянуть зажим, вставить провод в контактное гнездо и отпустить зажим. Вместо зажима может использоваться поворотный рычаг.
Типы зажимов разъемных клемм
Разъемные клеммы бывают 2 видов: с винтовым и пружинным (безвинтовым) зажимом. Винтовые в свою очередь делятся на несколько типов:
| Лепестковый зажим В лепестковом зажиме винт прижимает токопроводящую пластику к проводу. Провод зажимается между пластикой и контактной частью. | |
| Лифтовый зажим В лифтовом зажиме провод прижимается к контактной пластике за счет зажимной клети. Положение зажимной клети регулируется винтом, такой тип зажима обеспечивает дополнительную защиту от вырывания. | |
| TОР-зажим В TОР-зажиме провод фиксируется к контактной части при помощи рычажка. Положение рычажка также регулируется при помощи винта. Такой тип зажима обеспечивает защиту от вырывания и вибрации, и является более герметичным соединением, по сравнению с другими типами зажимов. | |
| Плоско-пружинный зажим проводник зажимается плоской пружинкой к контактной части. Для отсоединения проводника нужно нажать на специальный рычажок, который отожмет пружину. |
Принцип работы пружинных и ножевых зажимов
Отдельно хотелось бы рассмотреть пружинные и ножевые зажимы. Простым в применении считается пружинный зажим. С помощью такого механизма можно делать качественное соединение проводов даже неопытным людям. Надо всего лишь вставить в гнездо оголенный конец провода и пружина зажмет его, создавая надежный контакт. Достоинство пружинного зажима – устойчивость к вибрации, однако, он выдерживает меньшую силу тока, чем винтовой аналог.
Лучшими считаются самозажимные модели. Простота их использования заключается в автоматическом зажиме провода при вводе его внутрь гнезда. Клеммники бывают одноразового и многоразового использования.
Изделие с ножевым зажимом используется очень редко. Чаще всего им подключаются к нулевому проводу, так как согласно ПУЭ его нельзя разрезать. Установить ножевой зажим можно просто сжатием плоскогубцами или другим специализированным инструментом.
Недостатки колодок
Прижимное соединение разных типов имеет ощутимые недостатки:
- Часть электриков считают, что пружинные изделия не слишком хорошо приспособлены для больших нагрузок. Монтировать клеммные колодки рекомендуют для слаботочных цепей: освещения, экономичных бытовых приборов и т. п.
- Винтовые клеммники плохо удерживают алюминиевые провода. Даже если соединение выполнено правильно, оно ослабевает с течением времени. Такие электроустановки рекомендуется проверять 1-2 раза в год и заново протягивать винты.
Даже качественное клеммное соединение не слишком долговечно из-за образующейся на металлических поверхностях окисной пленки.
Особенности монтажа коробок в опасных условиях и их обозначение на схемах
Распредкоробка в подвальном помещении является потенциально опасной
К опасным условиям монтажа распределительных коробок и обустройства внутренних соединений относят следующие ситуации:
- размещение в ванных помещениях;
- прокладка электропроводки в подвальных пространствах;
- обустройство соединительной коробки поблизости от земли или в условиях повышенной влажности (при подключении погружного насоса, например);
- использование для уличного освещения.
В этом случае проводники соединяются только методом пайки. Допускается делать скрутку и лудить образовавшееся соединение.
Ввод кабеля в короб уплотняется особо тщательно и чаще всего заливается силиконом. Прокладываемая в земле магистраль вместе с распредкоробкой помещается в металлической трубе, исключающей разрушение изделия грызунами. Кроме того, согласно требованиям ПУЭ такие линии обязательно заземляются. Рассмотренные меры безопасности в основном касаются металлических распаячных коробок, в которых прямой контакт с фазным напряжением грозит пользователю ударом тока.
Обозначение на схеме
Изображение распредкоробок , щитков
Для обозначения коробок на электрических схемах применяются специальные значки, обычно в виде круга или квадрата с подводимыми к ним прямыми линиями. По своей привязке к графическим символам они подразделяются на следующие категории:
- вводные коробки;
- ответвляющие изделия;
- проходные распределители;
- оконечные (тупиковые) коробки.
Производители электротехнической продукции
От фирмы-производителя очень сильно зависит выбор модели конечным покупателем. Качество применяемых материалов играет важную роль при изготовлении клеммников. Поэтому делать выбор лучше всего в пользу известных изготовителей.
Компания Legrand
Колодки этой фирмы делают из латуни с никелевым слоем. Это позволяет повысить надёжность контакта и увеличить токопроводящие свойства изделия. Корпус выполнен из полипропилена с диапазоном рабочих температур от -25 до +100 градусов Цельсия и стойкостью к открытому огню. Своей популярностью продукция Легран обязана следующим качествам:
- Высокая прочность колодок.
- Широкий ассортимент размеров до 25 кв. мм.
- Применение как в силовых, так и слаботочных электроцепях промышленного и бытового назначения.
- Многоуровневый контроль качества на каждом этапе производства.
- Разнообразная цветовая гамма позволяет отличать жилы неодинаковых номиналов.
Надёжность коммутации может быть обеспечена при соблюдении ряда условий монтажа и эксплуатации. Среди них имеются такие требования:
- Исключить касание проводников из разных материалов внутри устройства.
- Минимизировать механические и вибрационные нагрузки во время использования колодки.
- Регулярная протяжка соединений.
Продукция Ваго
Популярность клеммников от компании WAGO Kontakttechnik GmbH & Co. KG, основанной в 1951 г. в Германии, с каждым годом растёт. Первыми её разработками были пружинные колодки, в производстве которых немцы стали безоговорочными мировыми лидерами. В 1973 г. были запатентованы и выведены на рынок малогабаритные изделия для установки в распаечные коробки.
Главными достоинствами коммутаторов этой фирмы являются:
- Высокая виброустойчивость.
- Минимальное давление на провода, что уменьшает их деформацию и разрушение.
- Международная сертификация продукции.
- Шины, изготовленные из лужёной меди, защищены от коррозии.
- Пружины из аустенитной стали повышенной упругости.
- Для изготовления оболочки используется модифицированный полиамид, устойчивый к воспламенению, воздействию агрессивных жидкостей и имеющий способность к самозатуханию.
В продаже имеется две разновидности клеммников Wago. Это неразъёмные Puch Wire с жёсткой пружиной. Их можно применять для монолитного провода или многопроволочной жилы с наконечником. Есть также многоразовые контактные группы Cage Clamp.
- Зачистить изоляцию провода на 10−13 мм.
- Вставить его в колодку. Удобнее сделать это с помощью пассатижей.
Прочие изготовители
Кроме наиболее известных среди профессионалов компаний, есть и не менее уважаемые производители коммутационных электрических колодок. Среди них можно выделить:
- Немецкую фирму Phoenix Contact, выпускающую товары соответствующего качества по доступной цене.
- На колодках для автоматики специализируется предприятие Weidmüller. На особом счету находятся клеммники для DIN-реек.
- Неплохую репутацию на отечественном рынке имеют китайские Degson Electronic и Wanjie Electronic.
- У российских представителей отрасли также неплохие отзывы, но продукция имеет неоправданно высокую цену, а качество используемых материалов оставляет желать лучшего.
Надёжность присоединений в электротехнике обеспечивается продукцией из передового сырья и современным процессом изготовления. Соблюдение нормативов и применение лучших компонентов гарантирует безопасную и бесперебойную работу всей электрической цепи в течение долгого времени.
https://youtube.com/watch?v=pCCV7mVROjo
