Дымоходы для бани: материалы, разновидности, параметры, установка

Техника безопасности при устройстве дымохода

Необходимо обязательно обеспечить высокую пожаробезопасность дымохода для бани

Для этого, как говорилось выше, обратить особое внимание на герметичность соединений отдельных частей трубы, а также на разделку при проходе дымохода через перекрытия и кровлю

В местах, где труба будет проходить через потолок, необходимо изолировать ее от деревянных элементов жаростойким материалом — это может быть асбест, минеральная вата, песок или керамзит.

Для этого на потолок в месте прохода дымохода закрепляется металлическая панель с отверстием, через которое и будет пропущена труба.
Со стороны чердака устраивается своеобразный короб, который должен быть выше чердачного пола на 10—15 сантиметров. В него и укладывается или засыпается изолирующий материал, который убережет деревянное перекрытие от высоких температур дымоходной трубы. Труба должна находиться, как минимум, в 25 сантиметрах от горючих материалов перекрытия.

Проход трубы через перекрытие

Очень важно устроить термоизолирующую защиту не только в перекрытии потолка, но и на деревянной стене бани. В основном банные строения возводятся из сосны, а ее древесина достаточно смолиста и легко может перегреться и даже подгореть от высоких температур проходящего рядом дымохода

Поэтому стену нужно обезопасить с помощью негорючего материала — это может быть специальный гипсокартон, асбест, каменная кладка, фольгированная минвата или же комбинированный вариант.

Очень важно защитить не только потолок, ни и стены

После прохождения через чердак, дымоотводный канал выводится через кровлю и поднимается над ней не менее чем на полтора метра.
Вокруг дымохода, при проходе через кровельное покрытие, устраивается гидроизоляция, которая сохранит обрешетку крыши от попадания влаги, а значит и от появления плесневого грибка и разрушения.

Проход через кровлю нуждается в гидроизоляции

Сверху на оголовок трубы надевается специальный защитный грибок и устраивается искрогаситель.

Водяной бак

В дымоотводную систему бани, возведенную из металлических сэндвич-труб, иногда встраивается металлический бак для подогрева воды, внутри которого проходит неизолированная часть дымохода. Баки могут иметь различный объем – это в первую очередь, будет зависеть от мощности выбранной печи.

Выбирая этот аксессуар для дымохода, лучше всего обратить внимание на изделие из нержавеющей стали, которое будет служить долгий срок. Естественно, нужно ориентироваться на диаметр трубы дымохода, на которую будет бак закреплен

Лучше приобретать весь набор в комплекте, чтобы не пришлось разбирать уже собранную конструкцию.

Готовый участок дымохода с водяным баком

На водяном баке предусмотрены патрубки, на которые надеваются отделы дымоходных труб. Они должны плотно стыковаться друг с другом, иначе будет снижаться тяга, а в помещение может попасть угарный газ.

Металлический бак для воды встраивается и в конструкцию кирпичного дымохода. В этом случае горячий воздух из печи, проходящий рядом с ним, нагревает залитую в бак воду. Встраивая емкость, нужно предусмотреть место в стене дымохода, где будет находиться кран и патрубок с краном для заполнения бака.

Схема устройства банного дымохода

На данной схеме отлично видны все вышеописанные отделы дымоотводной системы банной печи.

Примерная общая схема устройства банного дымохода

Стоит отметить, что банная печь своей топкой обычно выходит в другую комнату — предбанник. Это предусмотрено для того, чтобы не возникало риска обжечься во время мытья, и чтобы у банщика была возможность все время подкладывать дрова в топку.

Непосредственно в банном помещении располагают саму печь с металлической обрешеткой, которая огораживает собой раскаленные стенки и отстоит от них на 10—15 сантиметров. В это расстояние и укладываются камни-голыши, которые, нагреваясь, отдают тепло в помещение, а при желании получить пар — на них плещут обычной водой или настоем душистых трав. Дымоход и устроенный на нем бак в этом варианте также располагают в помещении бани.

Чугунная печурка с ограждением, металлическим дымоходом и водяным баком

На рисунке также видно, как дымоход должен проходить через перекрытия и кровлю и как обеспечить полную безопасность его функционирования.

Опираясь на данную схему, можно без труда устроить дымоход самостоятельно, если строго соблюдать все нормы, правила, размеры и объемы изолирующих материалов.

Типы проходных узлов через потолок

Дымоход через потолок и крышу бани проходит через защищенные отверстия. Одно из главных условий безопасности людей в отапливаемом здании – нагрев конструкций крыши, потолка и стен вблизи трубы до температуры не выше 50 °C. Требования пожарной безопасности к установке дымоходов изложены в СП 7.13130.2013. Отопление, вентиляция и кондиционирование. Требования пожарной безопасности.

Чтобы провести трубу из бани через конструкции потолка или крыши, монтируют проходной потолочный узел – сборный короб с фланцами. Между фланцами укладывается утеплитель. Короб изолирует окружающие конструкции от нагретой поверхности трубы. Его можно изготовить своими руками, это не очень сложно.

Для быстроты и удобства прохождения труб через кровлю и потолок промышленность выпускает готовые проходные узлы. Они бывают круглыми, квадратными. Как правило, эти узлы изготавливаются из нержавеющей стали с теплоизолятором, иногда минерита – цементных плит с фиброволокном (минеральным, целлюлозным). Раньше применяли асбоцементные плиты (плоский шифер), но асбест канцерогенен, и их применение в помещении запрещено санитарными нормами. Это все-таки не крыша и не забор, асбестовую пыль с которых смывают дожди, уносит ветер. Иногда встречаются проходные узлы из оцинкованной стали, но во влажном банном воздухе они быстро поржавеют, поэтому их используют только в крайнем случае.

В качестве утеплителя (теплоизолятора) используют в основном минеральную вату, но допускается керамзит, глину, смесь глины с керамзитом. Минвата имеет очень существенный недостаток – при намокании она становится теплопроводной (за счет воды), а после высыхания не полностью восстанавливает теплоизоляционные свойства.

Если фланец, корпус проходного узла изготовлен из стали, а конструкции потолка включают горючие элементы (древесину, пенопласт), то между конструкциями и стальными элементами должен быть проложен слой минваты. В противном случае конструкции могут обугливаться или даже гореть.

Варианты конструкций

Варианты дымоходов — через крышу и через стену

К любым дымоотводам печей предъявляют одинаковые требования. Дымоходы в бане должны обеспечивать:

эффективное удаление продуктов сгорания;
отсутствие ядовитых веществ;
минимальную вероятность возникновения обратной тяги;
энергосбережение и энергоэффективность;
простоту обслуживания и периодического ухода;
пожарную безопасность;
минимальный риск получения ожогов.

По типу построения выделяют внешние, внутренние и дымоходы в стенах.

Составные части внешнего дымохода

Горючие материалы должны быть изолированы от нагретого дымохода

Конструкция получила такое наименование, так как основная труба проходит за стенами бани.

Внешний дымоотвод состоит из трёх отрезков:

вертикального, собирающего продукты сгорания из печи;
горизонтального или наклонного, нужного для вывода трубы на улицу;
вертикального, проходящего по внешней стене.

Преимущества внешней схемы отвода газов:

Высокая степень защиты от пожаров — нагретый дымоход проходит не через потолок парилки и кровлю.
Простота постройки сэндвич-конструкций — однотипные части объединяют в течение небольшого времени, нет необходимости подгонять размеры деталей.
Отсутствие расходов на теплоизоляцию при переходе через перекрытия.
Минимальное занимаемое место внутри бани.

Уличному расположению присущи и недостатки. В холодное время по внутренней поверхности активно стекает конденсат, что ускоряет коррозию металлических труб, разрушает кирпичные конструкции. Зола, остывая в дымоходе, сгорает не полностью и активно откладывается на его внутренних стенках в виде нагара.

Если собственник заинтересован в привлекательном внешнем виде, потребуются дополнительные расходы на приобретение труб заводского исполнения.

Устройство внутреннего дымоотвода

При нарушении правил безопасности возможно возгорание древесины

У внутреннего дымохода только небольшая часть находится за пределами бани. Отвод продуктов сгорания происходит вертикально вверх — труба проходит сквозь потолок и крышу. Отсутствие поворотов улучшает тягу. Большая часть конструкции находится внутри помещения, ускоряя прогрев парной и смежных помещений.

Незначительный перепад температуры между внутренней и внешней поверхностью трубы уменьшает количество конденсата.

Внутренний дымоход предъявляет повышенные требования к термоизоляции мест перехода через горючие перекрытия.

К смешанному типу можно отнести каналы дымоудаления, проходящие внутри стен. Такие сооружения применимы для бань из кирпича, сложны в устройстве, требуют стен большой толщины. В частном строительстве смешанный тип встречается редко.

Подробнее об установке готовых узлов

Перед подготовкой к установке необходимо ознакомиться с небольшим сводом правил. Делать это обязательно, ведь одно из них сможет спасти вашу жизнь и здоровье:

В месте выхода трубы из печи ставится только металлическая труба без применения утеплителя, обязательно с толстыми стенами и высотой более 100 см. Объясняется это тем, что на выходе из печи слишком высокие температуры, с которыми не способна справиться ни одна минеральная вата. Свыше 100 см позволяется использовать и сэндвич-трубы; Труба через потолок проводится только в защитной оболочке, которую просто смастерить самостоятельно; Стыки могут быть только до или после пересечения перекрытий, но никак не в том же месте

Важно следить за этим; Суммарная длина горизонтального участка трубопровода может быть не более 100 см; Трубе необходимо оставить зазор у пересечения с потолком. При больших температурах она способна менять размеры и ей нужно пространство для этого.

Всегда следуйте правилам пожарной безопасности, ведь любая ошибка в таком деле может привести к необратимым последствиям!

Использовать уже готовые конструкции гораздо проще, поскольку их легче монтировать, а также они априори будут выглядеть красиво.

Для установки дымохода в бане через потолок лучше всего использовать систему «сэндвич». Узлы прохода на современном рынке можно найти абсолютно разного устройства.

За основу может быть взята как прямоугольная, так и круглая коробка, которая соединена с листом, выполняющим декоративную функцию и защиту от жара снизу.

По центру находится разъем для трубы, по диаметру которого и определяется узел.

Заводские конструкции выполняются в большинстве своем из нержавеющей стали либо из минерита. В некоторых используется прокладка термической защиты, в некоторых – нет.

Этапы установки:

По краям отверстия в потолке оббивается теплоизоляционный слой;
Все места, в которых устройство может соприкасаться с деревом, обкладывают негорючим материалом, одним из списка выше;
На часть, которая находится в узле прохода, надевают конструкцию. Делается это, доводя последнюю до вырезанного в потолке отверстия. Снизу в потолке готовый узел крепится саморезами, отверстия для которых должны быть предусмотрены разработчиком;
Сверху чердачного перекрытия прокладывается дополнительный слой теплоизоляции;
Если чердачное помещение используется в качестве жилого, то проходную конструкцию декорируют листами из металла. Если нет – оставляют без изменения.

Выбор дымохода

Когда материал выбран, самое время определиться с местом установки дымохода. Вариантов несколько:

Внутренний дымоход

Наиболее традиционный вариант, при котором труба устанавливается вертикально внутри бани по направлению от печи к потолку. Такое расположение обеспечивает максимальную тягу. В процессе прохода расстояния от топки до потолка горячий дым выделяет дополнительное тепло. Это способствует более быстрому прогреву банного помещения.

К недостаткам внутреннего монтажа стоит отнести:

Сложность монтажа. Трудность заключается в необходимости проведения дымохода и через потолок, и через кровлю

При этом важно обеспечить полную герметичность всех швов.

Занимаемая площадь. Установленный внутри дымоотвод, «съедает» определённую часть пространства, что может быть критично для маленьких помещений. Впоследствии тесные условия могут спровоцировать ожог от раскалённой трубы.

В качестве дополнительного плюса внутреннего дымохода выступает возможность установки на него бака с горячей водой, именуемого «самоварным». Однако материал вытяжной конструкции должен быть выполнен исключительно из нержавеющей стали.

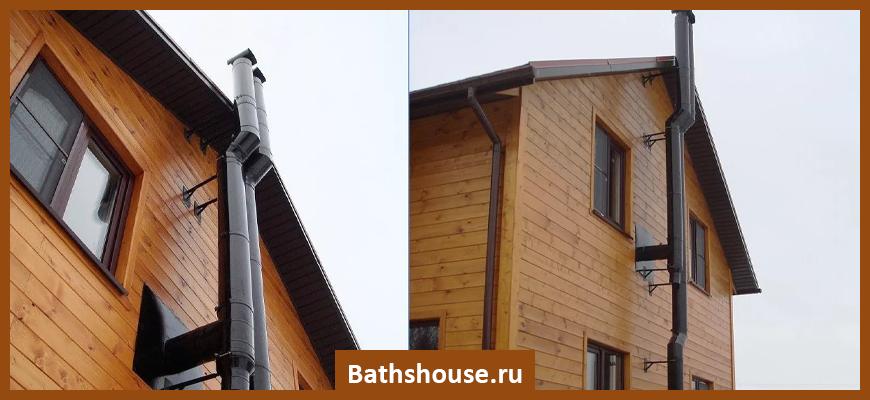

Наружный дымоход

Дымоход, выходящий от печи через стену на улицу, называется наружным. Однако такой вид не подходит для установки в регионах с морозным и продолжительным зимним сезоном, поскольку:

большой объём тепла расходуется вовне. Это способствует чрезмерному расходу топлива и увеличению времени на прогрев бани;
появляется конденсат при взаимодействии раскалённых газов с холодными стенками трубы. Как итог, влажная поверхность вбирает в себя сажу и другие продукты сгорания, что засоряет и сужает просвет трубы. Во избежание таких последствий наружную её часть рекомендуется дополнительно утеплять.

При этом наружный способ установки дымохода отличается простотой и сохранением площади внутреннего помещения. Также к минимуму сводится риск возгорания внутри бани, что возможно в случае разгерметизации или повреждения трубы.

Комбинированный вариант

Для желающих иметь внутри бани самоварный бак, но не деформировать крышу, возможен комбинированный вариант установки дымохода. Он предполагает монтаж внутри помещения до потолка с последующим выходом на улицу через стену. Для такого способа необходимо иметь хорошую высоту потолка, достаточную для сохранения противопожарного пространства.

Общие рекомендации по монтажу дымохода из нержавейки в бане

К основным рекомендациям по устройству дымоотвода относятся:

адаптеры необходимо подбирать нужного размера, а хомуты – должного качества;
высота дымохода выше конька крыше на 0,5 м;
если использовать много отводов, то снизится уровень тяги;
когда труба выводится наружу, сначала крепят отвод, а только потом остальные элементы;
на участках перекрытий устраивать соединения не рекомендуется;
один элемент монтируется внутрь предыдущего, соединение «по конденсату»;
положить лист нержавеющей стали или какой-нибудь огнеупорный материал на потолке, где проходит дымоход, и на стене возле топки.

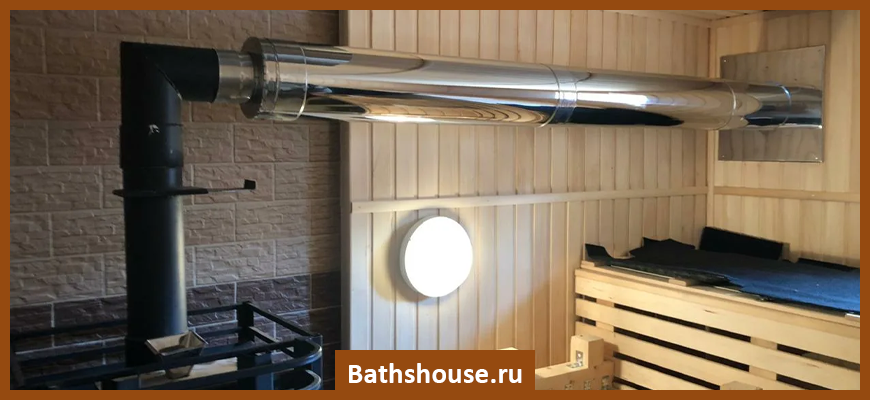

Проход через стену

Устраивая проход, вначале нужно определить место размещения канала внутри и вывода патрубка в стене. В месте прохода готовится отверстие большее по габаритам, чем диаметр трубы. Устанавливается листовой металлический экран для защиты деревянной стены от перегрева. Затем переходником соединяется дымоход и вводный патрубок печи, после чего надевается отрезок трубы с заслонкой. Места стыков обрабатывают термоустойчивым герметиком, детали скрепляют металлическими хомутами.

Дымоход доводится до места прохождения через стену. Там, где конструкция будет проходить через препятствие, устанавливают огнестойкий асбестоцементный или железный короб, между ним и трубой прокладывают негорючий термоизоляционный материал. Со стороны улицы фиксируется тройник дымохода, в нижней его части – ёмкость для сбора конденсата. При установке тройников потребуются опорные кронштейны. Вертикальными секциями комплектуется патрубок до достижения нужной высоты. Между элементами расстояние не менее 1 метра.

После завершения монтажа рекомендуется затопить печь, при правильном выполнении всех работ, дым будет быстро выходить из топки.

Изготовление и установка защитного проходного короба своими руками

Для изготовления и монтажа проходного защитного короба нужно следующее:

четыре листа из металла 0,5×0,5 м, с вырезанным в середине одного отверстием по размеру трубы;
листы друг другом соединить сваркой или саморезами;
утеплить получившейся короб базальтовой ватой, поверх сделать покрытие из фольги;
вставить в короб трубу, установить его переходах потолка, зафиксировав шурупами;
закрепить на крыше лист стали с вырезанным под дымоход отверстием.

Сбор конструкции дымоотвода

Если печь расположена не под самым потолочным проёмом, то применяются отводы, но слишком большое их количество устраивать не рекомендуется, чтобы избежать лишних скоплений внутри сажи, гари и копоти. Сверху крепят оголовок, который можно либо приобрести готовый, либо сделать самостоятельно.

Для организации внешней трубы, сначала крепят отвод, а потом основное устройство. Уже готовый защитный короб, заполненный керамзитом, закрепляют в стену. От него поднимается основная часть, на которую с внешней стороны закрепляют тройник. Все детали соединяют поочерёдно.

Монтаж дымоотвода

В стене или потолке прорезают отверстие не меньше 0,5×0,5 метра. Сюда монтируется проходной узел для дымохода с отверстием на 3-5 см больше диаметра трубы. Он фиксируется металлическими специальными крепежами, а затем скрепляется со стеной. После этого труба вставляется в короб. Со стороны чердачной части короб засыпается керамзитом. Также можно установить защитный экран, который, кроме декоративной функции, также увеличит пожаробезопасность. В конце монтажных работ необходимо снять с труб дополнительное покрытие и нанести огнеупорный герметик.

Правила эксплуатации дымохода

Итак, дымоход готов

Теперь важно обеспечить его правильное функционирование. Для этого необходимо использовать только качественное топливо

Натуральна древесина — отличный вариант для только что установленной системы вытяжки. После сгорания она оставляет минимальное количество токсичных веществ. Запрещается сжигание древесины, покрытой лакокрасочными материалами, поскольку:

продукты сгорания оседают на стенках канала, что в течение короткого времени может сузить её просвет. Как итог — плохое вытягивание вредных веществ из помещения;
ядовитые вещества загрязняют воздух, что при длительном воздействии может губительно сказаться на здоровье человека. (Читайте статью на тему «Как правильно топить баню — топим русскую баню правильно»)

Предварительное проектирование

Чтобы рассчитать параметры трубы, следует отмерить расстояние между коньком крыши и патрубком печи и прибавить к полученному результату пятьдесят сантиметров. Получится общая высота дымохода.
Труба разрезается на верхнюю и нижнюю части, которые будут соединяться хомутом посередине высоты чердака.
Верхняя часть дымохода оборачивается утеплителем. Чтобы определить размер оцинкованного листа, который впоследствии будет защитным кожухом, следует измерить диаметр дымоходной трубы вместе с утеплителем. Ширина вычисляется по формуле: d х 3,14 + 30 мм.
Для нижней и верхней частей заготавливаются своими руками две оцинкованные заготовки и металлическая полоска. Размер заготовок должен быть немного больше отверстий в перекрытиях. Полоска, которая будет хомутом, по длине должна быть равна окружности внешней трубы плюс тридцать миллиметров, а по ширине – двадцать сантиметров.
Из оцинковки необходимо вырезать четыре кольца, которые должны с обеих частей дымохода закрыть утеплитель.
Полоска, шириной не менее 4 см, приваривается к нижнему краю верхней трубы. Впоследствии в неё будет вставляться верхний торец нижней трубы.

Как избежать проблем

Даже если установка дымохода выполнена грамотно и эксплуатируется он по всем правилам, могут появиться проблемы, самая главная из которых – засорение трубы.

Вместе с дымом через нее выходят сажа, копоть, крупицы пепла. Часть из них постепенно оседает на внутренней поверхности трубы, уменьшая ее диаметр и снижая тягу.

Если с этим не бороться, то со временем снизится теплоотдача печи, нагрузка на дымоход будет расти, что может привести к его преждевременному износу. Кроме того, образовавшийся толстый слой сажи может воспламениться и стать причиной пожара.

Определить засорение трубы можно по следующим признакам:

Цвет дыма. При нормально работающем дымоходе он прозрачен, если же появились темные клубы – пора чистить дымоход.
Цвет пламени. Его язык» должны иметь светло-оранжевую, а не ярко-красную окраску.

Особенности работы дымохода

Удаление газов по каналу будет происходить эффективно только в случае устройства трубы по стандартным размерам из правильного материала. Эти характеристики трубы выбирают в зависимости от вида топлива, материалом для дымохода служат:

огнеупорные керамические кирпичи;
асбестовые трубы;
нержавейка;
сэндвич трубы с внутренним слоем утеплителя.

Кирпичные каналы выполняют в случае стационарного дымохода, обеспечивающего отвод газов при отоплении дровами и углем

Для определения диаметра и внутреннего размера принимают во внимание мощность котла и размеры топки. При неправильном расчете получается обратная тяга или существенно снижается полезное действие печи

Для газовых котлов эффективно применять трубы с двумя стенками, между которыми проложен утеплитель

Болезнью дымохода для котла на газовом топливе является внутренний конденсат, поэтому утепление поможет избежать значительной разницы температур

Для газовых котлов эффективно применять трубы с двумя стенками, между которыми проложен утеплитель. Болезнью дымохода для котла на газовом топливе является внутренний конденсат, поэтому утепление поможет избежать значительной разницы температур.

Допускается устраивать один дымоход на два работающих отопительных агрегата, если внутренний размер дымохода, поднятый на требуемую высоту над коньком крыши, позволяет беспрепятственно вывести продукты сгорания от обеих печей. Труба участка рассечки выполняется высотой около 0,8 м.

Зависимость тяги от высоты трубы

Важность дымохода в системе отопления трудно переоценить. Попытки сэкономить на лишнем метре трубы приведет к холодным стенам в отопительный период и излишнему перерасходу топлива

Опасность угарного газа заключается в том, что он невидим и не ощутим на запах, но может привести к летальному исходу

Опасность угарного газа заключается в том, что он невидим и не ощутим на запах, но может привести к летальному исходу.

Узкий дымоход большой высоты относительно конька приведет к ускорению дымовых масс, таким образом, уменьшив теплоотдачу. Для поддержания нужной температуры в комнате придется добавлять топливо сверх нормы. Широкий канал небольшой высоты позволит произвольно вращаться дыму и газам в трубе, их движение замедлится, скорее всего, получится обратный поток газов. Чаще всего это происходит осенью или весной, когда разница температур снаружи и внутри снижается и дым, не преодолевая сопротивления, затягивается в помещение через топку.

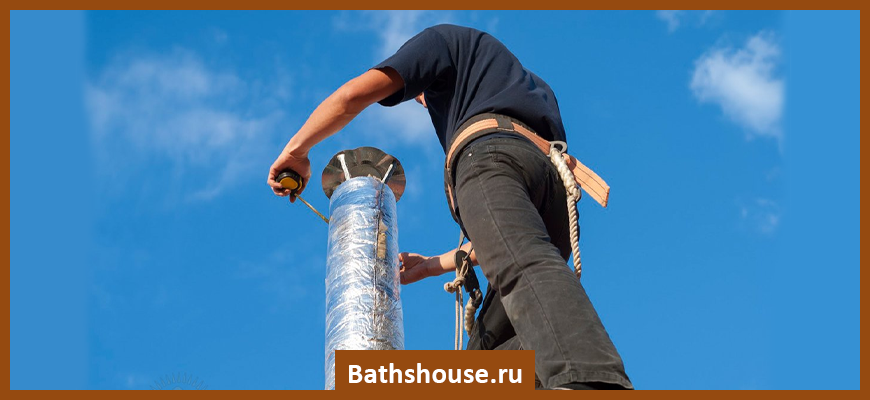

Расположение и высота дымохода

Чтобы правильно выбрать высоту дымохода относительно конька крыши нужно учитывать расположение рядом построенных сооружений. Для дома на открытом воздухе показатели тяги будут хорошие, так как происходит постоянное обдувание и подхват дымовых масс. Если говорить о небольшом строении в окружении высотных домов, то длину трубы следует увеличивать. Высота дымохода зависит от некоторых факторов:

наклона плоскости кровли;
расположение канала на плане крыши относительно конька;
расположения окружающих построек и деревьев;
расчетной толщины снежного покрова в конкретной местности.

При устройстве дымохода следует определить:

возвышение трубы относительно конька кровли;
общую длину дымового канала от печки;
вид и габариты оголовка;
высоту дымохода относительно вентиляции, окон соседних строений.

Как правильно установить дымоход в бане своими руками
