Системы отопления одноэтажного, двухэтажного и многоэтажного домов

Особенности монтажа

2-х трубная разводка трубопроводов предполагает использование универсального и специализированного инструмента, перечень которого обусловлен материалом труб, а также способом их крепления на опорных поверхностях.

Диаметр трубопроводов

Планируя установку системы своими руками, необходимо выбирать оптимальный диаметр труб. Чтобы не столкнуться с падением рабочего давления в магистрали, не рекомендуется увеличивать ее диаметр, пытаясь поднять теплоотдачу.

Запорная арматура

При монтаже трубопровода горизонтальной либо вертикальной двухтрубной системы на входе и выходе радиаторной батареи устанавливают поворотные краны или вентили, позволяющие не только регулировать количество прокачиваемого теплоносителя, но и при необходимости производить замену или демонтаж отопительного прибора без отключения теплоснабжения остальных потребителей.

Наличие перекрывных вентилей или кранов позволяет своими руками заменить батарею отопления без прикладывания особых усилий или использования специального инструмента. Также следует предусмотреть установку на радиаторах клапанов для стравливания избыточного воздуха.

Виды сетей отопления для двухэтажных строений

Одноэтажный дом обогреть проще, не требуется особо сложных расчетов и материалов уходит меньше. Но и отопление двухэтажного дома бывает разным, классифицируется по многим показателям. В частности, различаются сети открытые и закрытые, по типу циркуляции воды есть принудительные и гравитационные.

Особенности открытой и закрытой системы

Вид определяется типом расширительного бака. Эта емкость устанавливается вне зависимости от типа системы и предназначается для сбора избытков объема теплоносителя. В процессе нагревания объем воды увеличивается, что повышает давление в магистрали. Чтобы не перегружать сеть, нужен расширительный бак – емкость соберет избыток объема воды. При остывании теплоносителя его объем снижается, давление падает – тут тоже пригодится расширительный бак, из него подается порция теплоносителя, давление нормализуется. В открытой сети устанавливается бак открытого типа, в закрытой – герметичного.

Вся схема состоит из следующих элементов:

• котел нагрева;
• трубопроводы подачи и обратной циркуляции теплоносителя;
• расширительный бак;
• батареи;
• циркуляционный насос;
• группа безопасности.

Особенности систем по типу классификации:

1. В открытую систему устанавливается открытый расширительный бак. Емкость может быть простым ведром с крышкой или без нее, устанавливают в самой высокой точке схемы. Врезается в трубопровод подачи, оснащается входным патрубком для подключения к магистрали. Мастера дополняют бак отводами для перелива и патрубками для доливания воды – эти детали нужны для компенсации избытка жидкости и дополнения при испарении.

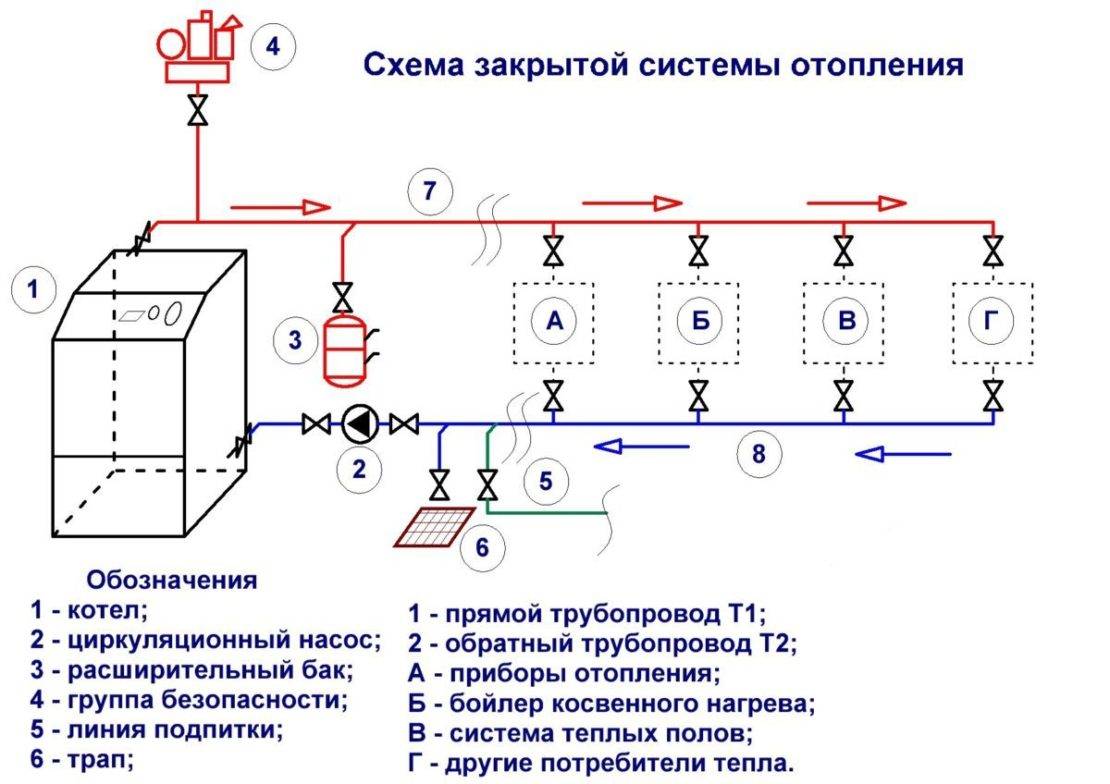

1. Закрытая сеть подразумевает установку герметичного расширительного бака мембранного типа. Производители предлагают котлы, уже оборудованные баками, но бывают нагреватели и без них. В последнем случае емкость ставят на обратный контур до насоса. Герметичный бак поделен мембраной на две половины – одна для воздуха, вторая для воды. При нагреве теплоносителя его объем увеличивается, мембрана смещается в сторону воздушной камеры. Как только вода остывает, давление падает, и мембрана давит на воду, корректируя уровень давления до нормального показателя.

Герметичный расширительный бак устанавливается в любой точке сети, но лучше сразу за котлом. Открытые системы чаще всего с гравитационной транспортировкой воды, но в двухэтажных домах удобнее интегрировать в сеть насос, чтобы обеспечить нормальную циркуляцию теплоносителя. Его монтируют с фильтром для очистки воды на контуре обратного тока жидкости.

В закрытые системы отопления интегрируется группа безопасности из предохранительного клапана, воздухоотводчика и манометра. Клапан срабатывает при возникновении перегрузки сети. Воздухоотводчик сбрасывает скопления кислорода в трубопроводах. Манометр совмещается с термометром – это поможет регулировать интенсивность нагрева воды и устанавливать нужный уровень температуры в доме.

Характеристики сетей с принудительной и естественной циркуляцией

Система отопления двухэтажного частного дома классифицируется по типу перемещения жидкости. Бывает гравитационной, принудительной.

Особенности:

Гравитационная или самотечная сеть отличается естественной транспортировкой жидкости по трубам и радиаторам. Циркуляция поддерживается за счет разной плотности нагретого и холодного теплоносителя. Плотность горячей воды выше, она быстрее продавливает трубы, уложенные с наклоном в сторону контура обратного тока. Котел устанавливается в нижней точке схемы, чтобы вода не встречала сильного гидравлического сопротивления. Уровень наклона до 10 мм на каждый метр трубы. На подающем контуре от котла ставится высокий разгонный стояк (размещение вертикальное).

Если котел для системы закрытого типа уже оснащен баком и насосом, дополнительно оборудование не докупается. При перебоях с подачей электричества насос устанавливается на байпас, чтобы сеть была универсальной и работала при отсутствии электропитания.

Какую разводку отопительной сети выбрать?

В зависимости от расположения подающего трубопровода двухтрубное отопление классифицируется на две разновидности — с верхней и нижней разводкой.

Схема двухтрубной системы отопления с верхней разводкой предполагает монтаж расширительного бака и разводящей магистрали в наивысшей точке отопительного контура, над радиаторами. Такую укладку невозможно выполнить в одноэтажном здании с плоской крышей, поскольку для размещения коммуникаций потребуется утепленный чердак либо специально отведенная комнатка на втором этаже двухэтажного дома.

Система с нижней разводкой

Двухтрубная система отопления с нижней разводкой отличается от верхней тем, что разводящий трубопровод в ней расположен в подвальном помещении либо в подпольной нише, под радиаторами. Крайним контуром отопления является труба обратки, которая устанавливается на 20-30 см ниже, чем подающая линия.

Это более сложная конфигурация, требующая подключения верхней воздушной трубы, по которой будут выводится излишки воздуха из радиаторов. При отсутствии подвального помещения дополнительные проблемы могут возникнуть из-за необходимости установки котла ниже уровня радиаторов.

Система с верхней разводкой

Как нижняя, так и верхняя схема двухтрубной системы отопления могут выполняться в горизонтальной либо вертикальной конфигурации. Однако вертикальные сети, как правило, выполняются с нижней разводкой. При таком монтаже нет необходимости устанавливать мощный насос для принудительной циркуляции, поскольку из-за разницы между температурами в трубе обратки и подачи создается сильный перепад давления, увеличивающий скорость движения теплоносителя. Если же ввиду особенностей планировки здания такую укладку сделать невозможно, обустраивается магистраль с верхней разводкой.

Выбор диаметра труб и правила монтажа двухтрубной сети

Монтируя двухтрубное отопление крайне важно выбрать правильный диаметр труб, в противном случае вы можете получить неравномерный прогрев удаленных от котла радиаторов. У большей части котлов для бытовой эксплуатации диаметр подающего и обратного патрубка равен 25 либо 32 мм, что подходит для двухтрубной конфигурации

Если же вы имеете котел с патрубками 20 мм, лучше остановиться на однотрубной системе отопления.

Размерная сетка представленных на рынке полимерных труб состоит из диаметров 16, 20, 25 и 32 мм. Выполнять монтаж системы своими руками нужно с учетом ключевого правила: первая секция разводящей трубы должна соответствовать диаметру патрубков котла, а каждый последующий участок трубы после тройника ответвления на радиатор — на один типоразмер меньше.

Схема диаметров труб в двухконтурной системе

На практике это выглядит следующим образом — с котла выходит диаметр 32 мм, через тройник к нему трубой 16 мм подключен радиатор, далее после тройника диаметр подающей магистрали уменьшается до 25 мм, на следующем отводе к радиатору линии 16 мм после тройника диаметр уменьшается до 20 мм и так далее. Если же количество радиаторов больше, чем типоразмеров труб, необходимо разделять подающую магистраль на два плеча.

Выполняя монтаж системы своими руками придерживайтесь следующих рекомендаций:

• подающая и обратная магистраль должны располагаться параллельно друг другу;
• каждый отвод на радиатор необходимо оснастить запорным краном;
• распределительный бак, в случае его установки в чердачном помещении при монтаже сети с верхней разводкой, необходимо утеплять;
• крепление труб на стенах должно размещаться с шагом не более 60 см.

Обустраивая систему с принудительной циркуляцией важно правильно подобрать мощность циркуляционного насоса. Конкретный выбор делается исходя из размеров здания:

• для домов площадью до 250 м2 достаточно насоса мощностью 3.5 м3/час и напором в 0.4 МПа;
• 250-350 м2 — мощность от 4.5 м3/час, напор 0.6 МПа;
• свыше 350 м2 — мощность от 11 м3/час, напор от 0.8 МПа.

Несмотря на то, что двухтрубное отопление своими руками устанавливать сложнее, чем однотрубную сеть, такая система благодаря высокой надежности и КПД полностью оправдывает себя в процессе эксплуатации.

Двухтрубная тупиковая система отопления: схемы и описание

Схемы отопления в жилых домах частного сектора домостроительства являются тупиковыми двухтрубными системами отопления, однотрубные применяются редко.

На практике существуют несколько вариантов схем. Каждая из них монтируется в соответствии с конкретными условиями жилого помещения.

Что из себя представляет

Система отопления, смонтированная таким образом, когда кольца, по которым проходит теплоноситель, не равны друг другу, называется тупиковой.

На рисунке приведена общая схема такой системы, где присутствуют два трубопровода:

1. C нагретым теплоносителем. Подающая магистраль, на схеме обозначена красным цветом.
2. C остывшим теплоносителем. Обратная магистраль, на схеме обозначена синим цветом.

Согласно данной схеме поток нагретого теплоносителя после выхода из газового котла протекает по подающему трубопроводу в направлении к радиаторной системе. При попадании в радиатор, в процессе прохождения сквозь него, нагретый поток теплоносителя отдает тепло. После охлаждения поток теплоносителя сразу уходит в обратную магистраль, двигаясь в направлении к газовому котлу.

Альтернативой тупиковой системе является попутная система отопления, но так называемая попутка имеет иную схему прохождения теплоносителя по системе.

Виды тупиковых систем

Вариантов таких систем существует два:

• горизонтальный, где применяется горизонтальная разводка трубопроводов;
• вертикальный, где пользуются вертикальной разводкой трубопроводов.

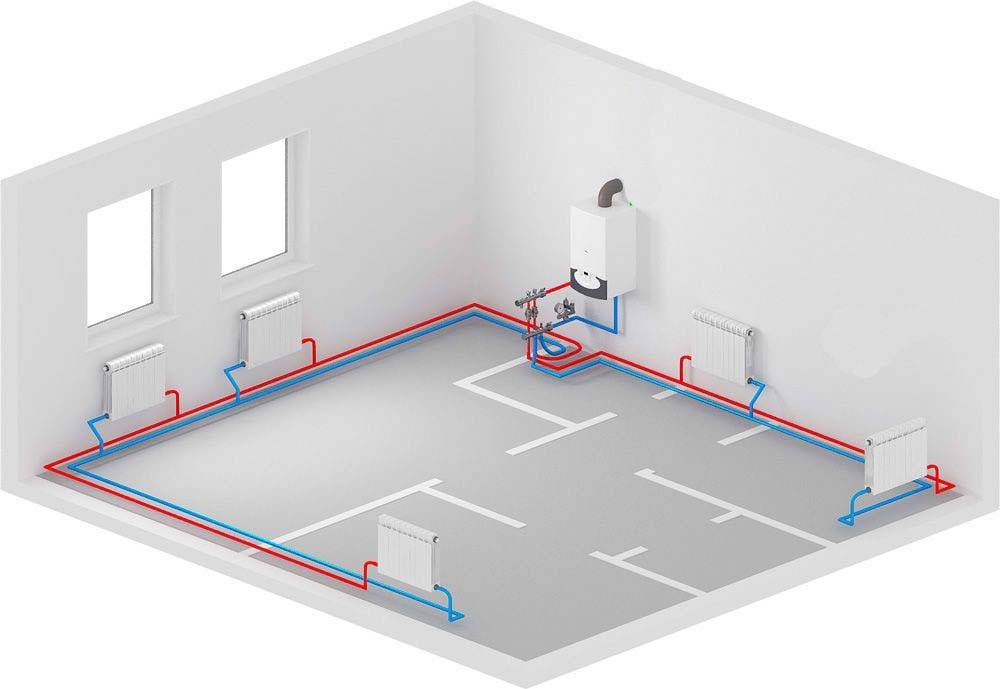

Горизонтальная схема

Согласно данной схеме трубопроводы, подающий и обратный, до момента присоединения к радиаторам располагаются горизонтально.

В этом случае диаметры трубопроводов одинаковы, и типоразмеры монтажных компонентов совпадают с диаметрами трубопроводов. Это существенно упрощает работы при монтаже данных систем и соответственно экономятся как средства, так и время.

При эксплуатации данной системы отопления температура теплоносителя на входе радиаторов примерно одинакова. Но существует недостаток. Дело в том, что при больших площадях и большой протяженности трубопроводов трудно отбалансировать отдельные радиаторы.

Разновидностью двухтрубной тупиковой горизонтальной системы, является схема с центральной магистралью

Важно знать, что такую разводку наиболее целесообразно монтировать в скрытом варианте или в пол при его бетонировании, или в стену под слой штукатурки. Тогда не будет нарушаться дизайн жилого помещения

Эта технология представляет собой, соединение без резиновых уплотнительных колец

Сам материал трубы является уплотнителем

Эта технология представляет собой, соединение без резиновых уплотнительных колец. Сам материал трубы является уплотнителем.

Однако при монтаже к радиаторам возникает проблема с пересечением трубопроводов, так как трубопроводы будут выступать из стяжки.

Важно знать, что решением данной проблемы является применение крестовины. При выходе к радиатору крестовина даёт возможность, не выходя за пределы монтажной плоскости, обойти магистральный трубопровод

Эта система даёт возможность подключать:

Эта система даёт возможность подключать:

Подключаются эти контуры с применением смесительного модуля, который состоит из:

• насоса циркуляции, который придаёт динамику движения теплоносителю;
• вентиля смешения с датчиком температуры.

Этот модуль дает возможность работать контурам в независимом режиме от основной системы. В таком режиме они сами не оказывают влияние на работу общей системы.

Схема отопления в вертикальном исполнении

Эта схема используется в домах более одного этажа.

От газового котла одновременно происходит разделение на две ветви:

• первая проходит по первому этажу;
• вторая через в вертикальный стояк проходит по второму этажу.

Существуют определенные условия, обеспечивающие надежность и устойчивость работы плечевой схемы:

• количество радиаторов — на каждом этаже должно быть в пределах десяти штук;
• должны монтироваться трубопроводы с теми диаметрами, которые подходят к данной конкретной системе;
• должны монтироваться на каждом этаже двухэтажного дома, как на нижнем, так и на верхнем, вентили балансировки, имеющие автоматическую регулировку давления.

Дело в том, что вертикальную схему нельзя сделать так, чтобы теплоноситель проходил самотеком, когда движение исключительно под давлением горячего теплоносителя на холодный, поэтому необходимо применение насоса.

Схема двухтрубной тупиковой системы отопления достаточно распространена, так как проста при монтировании и ее несложно эксплуатировать. Данная схема достаточно экономична с финансовой точки зрения. В силу указанных причин частный сектор домовладений охотно ее применяет.

Способы подачи теплоносителя в отопительную систему

Выбирая наиболее подходящий вариант системы отопления, домовладельцу придется принять решение по главному вопросу: как заставить теплоноситель двигаться по отопительному контуру. Эта задача решается одним из двух способов:

• естественным образом;
• принудительно.

Схема отопления частного дома с естественной циркуляцией

Как известно, нагретый газ или жидкость из-за меньшей плотности выталкивается более холодной средой вверх. Это явление называется конвекцией. При правильном конструировании системы отопления она может играть роль двигателя, который заставит теплоноситель циркулировать по замкнутому контуру из труб и радиаторов.

Важнейшим элементом такой схемы является разгонный коллектор – вертикальный участок трубопровода, идущий сразу после котла. Образующееся здесь мощное восходящее течение хорошо проталкивает теплоноситель через контур. В такой системе применяется расширительный бачок открытого типа, представляющий собой обычную емкость, подключенную к верхней точке отопительного контура.

Отопление двухэтажного дома с естественной циркуляцией

Наличие второго этажа позволяет сделать разгонный коллектор достаточно длинным, что при хорошем утеплении этого участка обеспечивает вполне пристойную циркуляцию теплоносителя. Однако, несмотря на это, даже в двухэтажных домах схема с естественным движением рабочей среды встречается все реже. Причина заключается в характерных для нее недостатках:

• требуются трубы большого диаметра;
• на горизонтальных участках трубопровода приходится соблюдать значительный уклон – 5 – 7 см на 1 м длины;
• после обхода контура температура теплоносителя падает более, чем на 25 градусов (обязательное условие для хорошей естественной циркуляции), поэтому котел приходится эксплуатировать в режиме высокой производительности, что сокращает срок его службы;
• максимальная длина трубопровода ограничивается 30-ю метрами.

Принудительный способ

В двухэтажных домах схема с принудительной циркуляцией применяется гораздо чаще хотя бы потому, что длина отопительного контура в таких постройках составляет, как правило, более 30-ти метров. Здесь рабочая среда перекачивается специальным насосом, который получил название циркуляционного. Он устанавливается у входа в котел, где теплоноситель является наиболее холодным. Так как система отопления является замкнутой, развиваемый таким насосом напор не зависит от этажности здания и определяется лишь сопротивлением контура (гидравлическим).

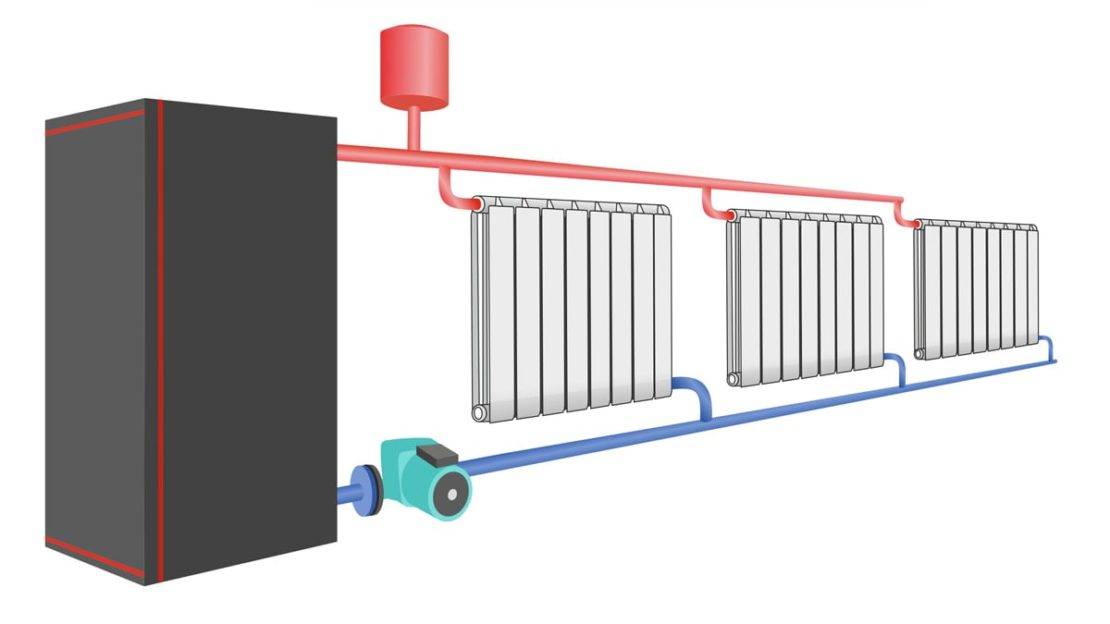

Схема отопления с принудительной циркуляцией

При данной схеме скорость движения теплоносителя увеличивается, поэтому он не успевает сильно остыть. Это обуславливает более равномерное распределение тепла по всему контуру, а также возможность эксплуатации котла в щадящем режиме. Кроме того, система с принудительной циркуляцией является более практичной: весной и осенью, когда на улице не очень холодно, она может эксплуатироваться в низкотемпературном режиме, чего при естественной циркуляции среды добиться не удалось бы. Горизонтальные участки трубопровода устанавливают с уклоном в 0,5 – 1 см на 1 м.

Из-за высокого давления, развиваемого насосом, приходится усложнять конструкцию расширительного бачка. Здесь он является закрытым и состоит из двух полостей, разделенных гибкой мембраной. В одну полость поступает расширяющийся теплоноситель, в другой содержится сжатый воздух, давление которого уравнивает давление в системе. Закрытый бак не обязательно располагать в наивысшей точке контура, обычно его монтируют рядом с котлом.

Предусмотрительные проектанты оставляют разгонный коллектор даже в системах с принудительной циркуляцией. В этом случае при отключении электроснабжения и последующей остановке насоса система продолжит функционирование в режиме конвекции.

Какая информация нужна мастерам?

До того как начнутся монтажные работы, следует обговорить со специалистами все нюансы, показать свое видение отопительной системы.

Мастерам необходимо предоставить:

• полную информацию о материалах, из которых выполнена кровля здания, перекрытия стен, оконные конструкции;
• план одноэтажного дома;
• чертежи, где отмечены места сантехнических узлов.

На срок эксплуатации системы теплоснабжения влияет не только качество инженерного проектирования и умелый монтаж, но и выбранные материалы, установленное котельное оборудование, а также рациональное использование отопительных элементов.

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди, сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

• закрытые системы отопления, которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
• открытые системы отопления, которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
• горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
• вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

• схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
• схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
• схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

Отопление с естественной циркуляцией

Особенностью системы отопления с естественной циркуляцией двухэтажного дома является отсутствие насоса, создающего давление в трубах. Движение воды обеспечивается законами гидравлики и термодинамики, для чего трубы устанавливают под определенным углом друг к другу на заданной высоте. Хоть эта система и обладает несколько меньшей тепловой эффективностью, она является полностью автономной, то есть не зависит от электропитания и не расходует дополнительную энергию.

Отопление с естественной циркуляцией двухэтажного дома может выполняться как по однотрубной, так и по двухтрубной схеме. Достоинства и недостатки этих видов подробно рассмотрены ниже. Вот несколько особенностей, о которых нужно помнить при организации любого вида естественной циркуляции:

• потребуются трубы большого диаметра, в противном случае движение воды будет затруднено;
• недопустимо использование расширительных баков закрытого типа — это влечет создание избыточного давления и самотеком система уже работать не будет;
• в качестве места расположения расширительного бака выбирают наивысшую точку трубопровода, в то время как котел располагают внизу, чаще всего — несколько ниже обратной магистрали.

При монтаже системы с естественной циркуляцией в двухэтажном доме неизбежен значительный перерасход материалов и снижение теплоотдачи. Подобные сложности оправданы лишь в одном случае — когда слишком велик риск перебое с электроэнергией в холодное время года.

Однотрубные системы отопления

Под однотрубной системой отопления двухэтажного дома понимается комплекс радиаторов, использующих для приема горячего теплоносителя и сброса остывшего одну и ту же магистраль. Это позволяет существенно экономить на материалах, однако влечет ряд недостатков:

• требуется повышенная мощность котла;
• температура воды в магистралях последовательно снижается от радиатора к радиатору;
• каждый следующий радиатор должен иметь больше секций, чем предыдущий (что является следствием предыдущего пункта).

Таким образом, реализация однотрубных схем имеет смысл лишь в регионах с относительно мягким климатом для отопления небольших домов.

Отопление «Ленинградка»

Как несложно догадаться, эта схема отопления была разработана в Советском Союзе и повсеместно внедрялась в небольших зданиях северной столицы. Основой «ленинградки» является одна общая магистраль, идущая по периметру помещений ниже уровня установки радиаторов. Патрубки врезаются в нее сверху, а для перенаправления потока теплоносителя под каждым радиатором выполняют сужение трубы или устанавливают регулирующий вентиль.

Возможна как естественная, так и принудительная циркуляция. В первом случае рекомендуется устанавливать не более четырех радиаторов, во втором — не более шести. Подключение семи-восьми радиаторов возможно лишь после точных инженерных расчетов, при большем количестве потребителей тепла система считается неэффективной.

Альтернативные виды однотрубного отопления

Дальнейшей эволюцией «ленинградки» можно считать системы с разрывами магистрали и подрадиаторными перетяжками, которые играют роль «узких мест», перенаправляя поток жидкости. Это позволяет упростить основную магистраль, избавившись от сужений и вентилей, а также располагать радиаторы вдали от зоны прокладки основных труб. При достаточной мощности нагнетающего насоса в циклах принудительной циркуляции возможно некоторое увеличение отапливаемых площадей.

Типы циркуляции в СО

В отличие от многоквартирных жилых зданий, в которых централизованная поставка горячего теплоносителя ограничивает жителей квартир в выборе системы отопления (практически у всех жильцов – ленинградка с принудительной подачей жидкости), владельцы частных двухэтажек вправе самостоятельно определяться с типом установки своими руками СО с естественным типом циркуляции или принудительным вариантом транспортировки тепла. Рассмотрим отличительные особенности каждого из типов подачи применительно к двухэтажным строениям.

Естественная

Принцип действия данной системы базируется на процессе вытеснения горячей воды более холодной за счет разницы плотностей жидкостей при разных температурах нагрева.

По этой причине нередко контуры отопления с естественным побуждением движения тепла называют также гравитационными или самотечными системами.

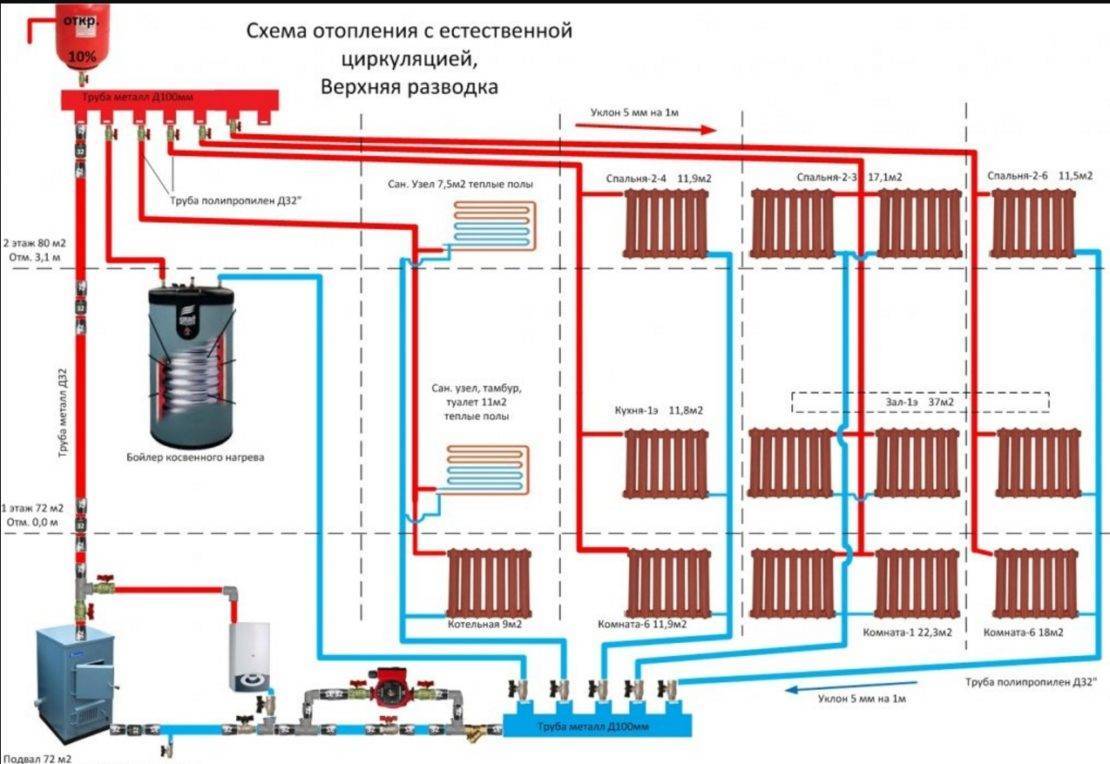

Схема самотечного движения водяного теплоносителя при отоплении двухэтажки

Для контура циркуляции на гравитационном побуждении водяного теплоносителя характерны следующие особенности:

• низкая скорость перемещения водяной массы по теплотрассе;
• необходимость использования труб больших диаметров (Д_у не менее одного-полутора дюймов);
• строгое соблюдение при монтаже своими руками необходимых уклонов горизонтальных участков;
• для обеспечения всех уклонов нередко котел приходится утапливать в специальном углублении.

Гравитационная схема в какой-то степени морально устарела. К ней не применимы современные тенденции в модернизации систем отопления частных построек:

• в самотечных контурах не ставят полимерные трубы, поскольку существует вероятность их расплавления при вскипании воды в трубопроводе при высоких нагрузках на котел;
• отсутствует возможность регулировки локального участка теплотрассы или отдельного отопительного прибора;
• невозможность отключения отдельного радиатора без нарушения работы всей СО.

Все эти недостатки перекрываются одним огромным плюсом, благодаря которому самотечные системы до сих пор монтируются. Этот важный фактор  – энергонезависимость отопления, то есть возможность обогревать дом без электроэнергии в районах с перебоями с электричеством.

Принудительная

В данных системах движение теплоносителя происходит за счет нагнетания избыточного давления циркуляционным насосом.

Схема движения теплоносителя в СО напорного типа в двухэтажном здании

По сравнению с гравитационными контурами принудительная циркуляция в двухэтажных домах имеет ряд преимуществ:

• более высокая скорость перемещения жидкости в трубах;
• небольшие диаметры проходного сечения труб теплотрассы;
• возможность укладки труб удобным для монтажа способом;
• возможность реализации любого проекта по автоматизации управления микроклиматом в жилище;
• несложная регулировка параметров системы.

В двухэтажных строениях старой постройки с установленной ранее самотечной системой допускается в рамках модернизации установка насоса, что позволит реализовать основные достоинства напорных систем.

Материалы и комплектующие

Полимерные трубы и фитинги к ним

Вид и количество материалов, комплектующих и оборудования для двухтрубной отопительной системы, определяется на этапе проектирования.

Для монтажа отопительной двухтрубной системы необходимо приобрести:

• котел
• радиаторы
• расширительный бак
• трубы
• фитинги
• сгоны
• воздухоотводчики
• аварийный клапан
• циркуляционный насос (опционально)

Критерии выбора

Котел выбирают с учетом доступности и стоимости топлива, расчетной мощности системы, требований к уровню автоматизации. Наибольшей популярностью пользуются газовые и твердотопливные котлы.

Виды радиаторов

Радиаторы, представленные на рынке, изготавливаются из:

• чугуна
• алюминия
• стали
• меди
• сочетания стали (труба) и алюминия (оребрение)

При выборе радиатора обращают внимание на технические характеристики, долговечность и надежность прибора, удобство в монтаже, дизайн, принцип подключения. К примеру, из-за инертности чугунных батарей на них нет смысла устанавливать термостаты для регулировки микроклимата

Стальные и биметаллические радиаторы склонны к коррозии, и их лучше использовать в составе отопительных систем закрытого типа.

Полипропиленовые трубы

Для прокладки трубопровода используются трубы:

• стальные (из обычной или легированной нержавеющей стали)
• медные
• полипропиленовые, армированные стекловолокном или алюминиевой фольгой
• из сшитого полиэтилена
• металлопластиковые

При выборе учитывают долговечность, устойчивость к коррозии, пригодность к скрытой прокладке (под стяжкой), стоимость. Монтаж полимерных труб можно выполнить самостоятельно, а прокладка металлического трубопровода требует навыка работы со сварочным аппаратом (для крепления стальных элементов) или устройством для пайки меди. Фитинги должны соответствовать трубам.

Устройство капельного полива в теплице своими руками: из бочки, пластиковой бутылки и даже автоматической системы. Для томатов и других культур (Фото & Видео)+Отзывы

В каких домах выгоден однотрубный самотек

Не в 3-х этажном доме. «Гравитационный» теплоноситель движется «лениво». Разница в 20 кг имеющейся массы одной тонны нагретой и холодной воды не создаст достаточной разницы давлений между «подачей» и «возвратом» при интенсивном движении по трубам, змеевикам.

В двухэтажном доме хорошо подойдет «гравитация», но второй этаж должен быть полноценным, с мансардой, позволяющей установить расширительный бачок. Основной вертикальный подающий стояк идет от котла в подвале (колодце) к резервуару. От стояка, т.н. «Лежак» наклонился вниз. С «раскладушки» спускаюсь по стоякам к напольным радиаторам. Эта вертикальная система, изображенная на рисунке ниже, напоминает отопительный прибор многоэтажного дома.

Вертикальная однотрубная гравитационная система двухэтажного дома.

Второй мансардный этаж вашего дома, оборудованный мансардными окнами (низкие стены), затрудняет установку гравитационной системы. На чердаке исключается установка открытого расширительного бачка, заправленного антифризом. Герметичный резервуар с выведенным наружу газоотводным патрубком сэкономит время, увеличивая расходы.

Наклонные трубы: «грядки» плохо вписываются в чердачное пространство, могут выходить через оконные проемы, испортив интерьер помещения.

Самотек лучше всего подходит для одноэтажных домов в районах, характеризующихся ненадежным электроснабжением.

Материалы изготовления

Установка 2-х трубного отопления предполагает широкий выбор применяемых материалов, каждый из которых обладает своими преимуществами и слабыми сторонами. В качестве материала трубопроводов можно выбрать сталь, медные сплавы, а также полипропилен.

Металл

В металлических трубах соединение с элементами арматуры (шаровые краны, балансировочные вентили) выполняется с помощью фланцев, на которых нарезана трубная резьба, а непосредственно соединение осуществляется сваркой.

Полипропилен

Полипропиленовые трубопроводы монтируются с помощью специального приспособления для пайки. Если вы планируете делать монтаж своими руками, такое оборудование можно взять напрокат.

Подсоединение батарей

Как только трубы будут протянуты по всему помещению, приступают к подключению радиаторов. Схем подсоединения этих отопительных приборов к магистрали существует несколько:

• Боковое одностороннее. В этом случае обе трубы крепятся к одной секции. Подача обычно подходит вверху, обратка – внизу.
• Диагональное. Такая схема предполагает подключение к двум секциям на противоположных сторонах радиатора. Прямая труба в этом случае также подключается к верху секции, а обратная – к низу.
• Нижнее. Трубы в этом случае также присоединяются к противоположным сторонам радиатора, но обе именно внизу. Подобный способ применяется тогда, когда трубопровод смонтирован под полом. Это не слишком хороший способ, так как при таком подключении верх радиатора прогревается неравномерно.
