Дровокол своими руками: самодельные варианты, чертежи, изготовление

Разработка компоновочной схемы дровокола

Самодельный гидравлический дровокол выполняется по определенной схеме. В ней обязательно присутствуют основные элементы: 1 – нож с острым лезвием; 2 – толкатель; 3 – шток гидроцилиндра; 4 – бак; 5 – насос; 6 – распределитель; 7 – гидроцилиндр; 8 – станина.

Из бака 4 рабочая жидкость (масло) поступает насос 5. Гидрораспределитель 6 направляет потоки в разные полости гидроцилиндра 7. При подаче жидкости снаружи шток 3 цилиндра перемещает толкатель 2 в сторону лезвия 1.

Если на станине 8 в это время располагается фрагмент, который необходимо расколоть, то он будет двигаться на лезвие ножа 1 и раскалываться.

Чтобы самостоятельно начать изготовление установки для механической колки дров, необходимо скомпоновать основные элементы на станине.

Саму станину нужно изготавливать из прокатного профиля (двутавров или швеллеров). Так как усилие будет развиваться довольно значительное, то выбирается профильные элементы номеров от 14 до 20 (номер – это размер по высоте, выраженный в сантиметрах).

Станина устанавливается горизонтально на шасси. Подобное решение обосновано тем, что в будущем дровокол можно перемещать на небольшие расстояния во дворах. В период выпадения осадков установку можно перекатить под крышу.

Для удобного размещения бревен на станине монтируется ложе. Его изготавливают из листа металла. Задают профиль, чтобы происходило самостоятельное центрирование заготовки.

Разрубленные поленья выходят за пределы ножа. На выходе монтируют подставки. С них удобно брать дрова и переносить в поленницы.

Можно изготавливать машину с полуавтоматическим режимом работы. Оператор только подает заготовки и снимает расколотые фрагменты. Но подобные конструкции целесообразны при организации бесперебойной подачи заготовок на рубку. Нужны вспомогательные механизмы для подвоза напиленных чурбаков и ориентирования их перед подачей.

Автоматизированный дровокол оправдан при организации удаления разрубленных дров на место складирования.

Значительно проще собрать конструкцию, в которой каждым движением толкателя управляет оператор. Производственный цикл производится в следующем порядке:

Партия заготовок подвозится к дровоколу.
Каждое бревно определенного размера укладывается на ложе.
Переключается распределитель на подачу масла во внешнюю полость гидроцилиндра.
Перемещаемый под давлением толкатель давить на заготовку. Она раскалывается, попадая на нож.
Расколотые поленья перемещаются на подставки за пределами ножа.
Оператор переключает гидрораспределитель для обратного перемещения толкателя.
Пока исполнительный механизм возвращается к исходному положению, оператор выносит дрова за пределы установки.
Далее цикл раскалывания бревен повторяется до полной переработки доставленной партии заготовок.

Обзор самых популярных моделей для колки дров

Купить инструмент для колки дров можно в специализированных магазинах спецтехники или хозтоваров. Обычно их не привозят в большом количестве, поэтому лучше заранее поговорить с представителем магазина, чтобы уточнить есть ли в наличии устройство.

Чаще всего российские потребители хвалят специнструмент марки Logmaster.

Дровокол с механическим приводом марки Logmaster

Дровоколы этой серии отличаются высоким качеством сборки и удивительной производительностью.

Легкий, компактный, удобный – дровокол, придуманный американским инженером Джеймсом Клиффордом считается эталоном подобных машин

Коротко о характеристиках:

вес – 9,5 кг;
тип привода – ножной;
рабочее усилие – 1200 кг;
цена – от 4 000 рублей.

~~Дровокол с механическим приводом марки Logmaster~~

Механический дровокол ZIGZAG от Yardworks

Механический дровокол ZIGZAG –один из самых лёгких механизмов для колки дров. Обеспечит простую и быструю колку поленьев без топора. Нажатием ножной педали на стальной клин создается давление в 1200 кг. Габариты обрабатываемого полена: диаметр до 25 мм, длина 45 мм. Стоимость такой модели 4900 рублей.

Дровокол ZIGZAG от Yardworks – простой и удобный инструмент, который просто необходимо иметь на даче~~Механический дровокол ZIGZAG от Yardworks~~

Виды механических устройств по источнику питания

Самостоятельное изготовление дровокола с винтовым конусом

Вначале необходимо заготовить основные детали станка. В качестве привода достаточно применить электродвигатель от старой стиральной машины. Для изготовления редуктора для дровокола подойдут детали от той же стиральной машины. Большой шкив от барабана, а малый остаётся на двигателе. И ремень подойдёт от того же агрегата. Это уже половина станка.

За время изготовления заказных деталей можно смастерить верстак для сборки на нем основных деталей в единое целое. С помощью сварочного аппарата изготавливается каркас станины со столом из профильной трубы ли стального уголка с утолщёнными полками. Чертёж можно скопировать из интернета или разработать самому. Отверстия для крепежа агрегатов просверливаются по наличию образца или по снятому заранее шаблону.

В окончание процесса все детали поэтапно собираются в единое целое с соблюдением очерёдности:

сначала устанавливается вал с подшипниками на верхней площадке,
затем прикручивается электрический двигатель,
следующим шагом устанавливаются шкивы, большой и малый,
надевается ремень,
производится контрольный запуск системы для проверки слаженной работы всех агрегатов,
в случае необходимости производится корректировка и центровка установочных параметров,
завершающим этапом следует установка винтового конуса на основной вал,
следует окончательная проверка работоспособности станка для рубки дров с применением древесного чурбака.

Как сделать дровокол гидравлический своими руками?

Основные этапы разработки станка своими руками:

Тип устройства (вертикальное, горизонтальное). Прежде чем приступать к проектированию самодельного дровокола нужно определится с функциями, которые он должен выполнять и схемой по которой он будет функционировать. Для частного сектора, подойдут станки вертикального устройства. Их производительность ниже но они занимаю намного меньше места, и их изготовление вполне доступно обычному человеку. Но это не значит, что самостоятельно нельзя сделать дырокол горизонтального типа.
Тип привода (бензиновый, электрический, ручной). Далее следует определиться с типом привода для дровокола. Бензиновый привод обеспечит самодельному гидравлическому колуну мобильность, и возможность применения прямо на делянке где производится рубка леса. Электрический мотор на много проще подключить к насосу, а также проще управлять им. Электромотор экологически чище бензинового, но сильно зависим от наличия электроэнергии, а значит весьма немобилен.
Устройство ножа (клин, нож, икс образный нож). Нож, раскалывает полено на две части. Икс образный нож, колет полено на 4 части. Конусообразный клин. Колет полено на несколько частей. Обязательно попадание клина в центр заготовки, иначе колка будет не эффективной.

Самый простой в устройстве и исполнении, самодельный дровокол на основе автомобильного домкрата. Такой станок вообще не требует внешнего привода. При таком устройстве чурка колется за счет усилия домкрата. Внизу рамы станка устанавливается домкрат, и при помощи его усилия чурка поднимается вверх. В верху рамы установлен нож, чурка давит на нож, за счет чего заготовка раскалывается на части.

Гидравлический дровокол на основе домкрата

Самодельные дровоколы на основе домкрата с ручным приводом обладают низкой производительностью, и колка дров икс образным ножом в таких устройствах весьма затруднительна. Также раскол одной заготовки занимает значительное время. Так что рассмотрим станки на основе бензинового или электропривода.

Схема дровокола гидравлического с приводом

Первым делом нужно сделать раму. Рама представляет собой балку, оптимальная ширина которой представляет 10-15 см.

На раму с одной стороны крепится нож, виды ножей описаны выше, но я рекомендую использовать икс образный нож для обеспечения максимальной производительности станка. Также следует предусмотреть перемещение ножа по раме, это обеспечит регулировку длинны заготовки, которую можно будет расколоть на самодельном дровоколе.

С другой стороны, на раму крепится гидроцилиндр, он закрепляется над рамой на высоте 6-7 см. На конце штока следует установить толкатель из листа метала, толщина которого находится в пределах 8-10 мм. Далее на раму крепится привод, управляющий блок и бак под масло. Все это соединяется шлангами высокого давления.

Способы изготовления

Процессы изготовления различных видов дровоколов отличаются друг от друга не только используемыми материалами, но и порядком действий. Во всех случаях нужно будет учитывать особенности, которые помогут смастерить по-настоящему эффективное устройство.

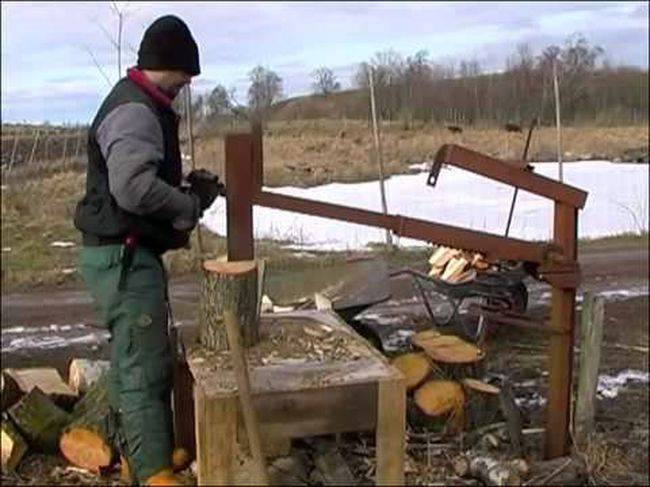

Пружинный дровокол

Это изделие отличается простотой конструкции, поэтому сделать его своими руками сможет каждый желающий.

Также можно воспользоваться следующей инструкцией:

Первым делом заливают бетонное основание.
Пока материал не застыл, в него вставляют металлическую стойку.
К ней аккуратно приваривают станину, выполненную из швеллера. Длина основания должна быть в пределах от 60 до 100 см.
При помощи сварки прикрепляют распорки. Их делают из стального уголка.
К основанию приваривают стальные трубы, которые располагают горизонтально. Благодаря этому действию добиваются максимальной устойчивости конструкции.
На следующем этапе работы берут отрезок швеллера длиной около 50 см.
К одному из краёв заготовки приваривают направляющую для пружины.
На втором конце проделывают отверстие, необходимое для крепления конструкции к основанию.
После этого к станине прикрепляют наружный элемент шарнирного узла.
Затем берут ещё один кусок швеллера (длина от 50 до 70 см) и вырезают в нём отверстие прямоугольной формы.
В него вставляют внутренний стержень шарнирного узла и аккуратно приваривают.
С противоположной стороны крепят колун и утяжелитель.
Получившуюся конструкцию фиксируют на основании и надевают пружину.

Винтовой или конусный

Чтобы было проще изготовить такой механизм, необходимо найти его фото или инструкцию с подробным описанием необходимых действий. В противном случае выполнить работу будет намного труднее.

Правильная последовательность операций:

Из цилиндрической заготовки делают конус. Если самостоятельно выполнить такую работу трудно, то можно купить готовую деталь.
Конус помещают на токарный станок и наносят резьбу с шагом 7 мм и глубиной 2 мм.
Затем деталь надевают на вал и крепят при помощи штифтов.
На противоположный край вала насаживают 2 подшипника.
После этого приваривают фланец и опоры для крепления устройства на рабочей поверхности.
Между электродвигателем и валом устанавливают специальные распорки, которые будут использоваться для натяжения цепи или ремня.
Собранную конструкцию крепят к основанию, расположенному на рабочем столе.
После этого устанавливают конус

Важно, чтобы он располагался на высоте не менее 10 см от поверхности.
Надетый ремень или цепь закрывают металлическим корпусом.
То же самое делают и с двигателем.

Гидравлическое устройство

Этот простой, но эффективный в работе дровокол можно изготовить даже из обыкновенного автомобильного домкрата. Такой способ позволит сэкономить время и снизить финансовые затраты.

Пошаговая инструкция:

Швеллер разрезают на отрезки необходимой длины.
Из них сваривают вертикальную раму, высота которой зависит от величины поленьев.
К конструкции прикрепляют основание, также сделанное из швеллера.
В нём вырезают отверстие для установки автомобильного домкрата.
В середине верхней части металлической рамы закрепляют клин на винтовой передаче, имеющий форму конуса. Для этого заранее проделывают отверстие в швеллере и нарезают в нём резьбу.

Винтовой (конусообразный) станок

Распространённой моделью для заготовки дров в небольших объёмах, является станок с конусным колуном, на который может быть дополнительно нарезана резьба, движителем является электро- или бензомотор. Чурки такой аппарат раскалывает за счёт вращающегося конуса, разрывающего древесину, и механического давления, оказываемого на заготовку человеком.

Режущую часть можно купить или самому выточить, если у вас есть навыки токаря. Помните, что наличие резьбы облегчит вам работу с дровоколом, поэтому желательно её нарезать (рекомендуем левую нарезку). Глубина резьбы 2−3 мм, шаг 6−7 мм. Нос у конуса должен быть острозаточенным. Место посадки на редуктор должен иметь глубину не менее 70 мм.

Двигатель должен быть мощностью 1,5−2 кВт, напряжение — от 380 В. Количество оборотов 250−500 в минуту, скорость ниже 250 об/мин сильно замедлит процесс заготовки дров, а выше 500 об/мин — присутствует опасность вырывания поленьев из рук. Если двигатель с данным количеством оборотов у вас есть в наличии, можно насадить «морковку» на коленвал. Если обороты зашкаливают, придётся монтировать понижающий редуктор или делать ременную либо цепную передачу для снижения частоты вращения.

Станина — стол на который будут класться чурбаки. Изготавливается либо из листовой стали, либо из толстых деревянных досок, ножки к нему должны быть металлические 40 см длинной.

Расстояние от стола до колуна — 8−20 см, если его увеличить, возникнет опасность переворота чурок небольшого диаметра. Установка полена — вертикальная, иначе дерево застрянет между «морковкой» и столом и, скорее всего, погнёт вал. Заготовки должны быть не длиннее 0,5 м и не превышать диаметр 0,6 м. Для этого дровокола не брать породы деревьев с переплетёнными волокнами (берёза, дуб и т. п. ). Для безопасной работы оденьте кожух на двигатель и цепь (ремень).

Техника безопасности

Во время изготовления и эксплуатации самодельного дровокола необходимо соблюдать правила техники безопасности. Благодаря им можно избежать травм и снизить вероятность возникновения чрезвычайных ситуаций.

Основные меры предосторожности:

Во время проведения работы необходимо использовать средства индивидуальной защиты. К ним относятся не только очки, перчатки, но и специальная закрытая одежда. Если пренебречь этим правилом, то отлетевшая щепка может травмировать глаза или кожу.
Изготавливать дровокол можно только в помещении, где соблюдены все средства пожарной безопасности. В противном случае небольшая искра может привести к пожару.
Сварочные работы нужно выполнять в специальной маске, оберегающей глаза от негативного воздействия яркого свечения.
При раскалывании поленьев запрещено протягивать руки к острым рабочим деталям, а также поправлять установленную заготовку.
Если сделанное своими руками устройство работает от электродвигателя, то любые манипуляции можно проводить только после отключения питания.

Напряжение питания

Однофазное (220 В) – используется в бытовых и полупрофессиональных электрических дровоколах. Мощность такого оборудования не превышает 3 кВт.

Трехфазное (380 В) – применяется в промышленных электрических колунах. Для работы устройства требуется специальная проводка. Мощность подобной техники достигает 5 кВт.

Важно: практика показывает, что для бытовых нужд лучше всего подойдет гидравлический горизонтальный дровокол с электрическим двигателем (однофазный) или винтовой агрегат. Если речь идет о заготовке дров для коммерческих целей, выбирайте гидравлический вертикальный колун с электрическим приводом (трехфазный) или бензиновую модель с гидравлической либо винтовой системой. А для твердотопливных котлов оптимальна реечная модель

А для твердотопливных котлов оптимальна реечная модель

Если речь идет о заготовке дров для коммерческих целей, выбирайте гидравлический вертикальный колун с электрическим приводом (трехфазный) или бензиновую модель с гидравлической либо винтовой системой. А для твердотопливных котлов оптимальна реечная модель.

Регулировка

Высоты раскола – служит для подстройки вертикального колуна под длину заготовки

Стоит обратить внимание на количество уровней раскола. Чем больше эта характеристика, тем легче работать с дровоколом. В моделях разных производителей конкретные параметры отличаются

Например, одни устройства позволяют менять высоту раскола на 51 см и 105 см, другие – на 55 см; 88 см и 130 см

В моделях разных производителей конкретные параметры отличаются. Например, одни устройства позволяют менять высоту раскола на 51 см и 105 см, другие – на 55 см; 88 см и 130 см.

Высоты поверхности – дает возможность изменять высоту станины (рамы) под рост оператора, что облегчает использование дровокола и снижает утомляемость. Такая опция особенно полезна для пожилых людей и тех, кто страдает заболеваниями спины.

Дровоколы с электроприводом

Ручной механический дровокол хоть и облегчает дровозаготовку, все же требует заметных затрат физического труда. Сделать процесс ещё легче поможет использование в конструкции электрического мотора или двигателя от мотоблока. Есть несколько различных конструкций таких дровоколов. Но изготовление своими руками устройства по такой схеме уже сложнее. Помимо умения работать со сварочным аппаратом, пригодится минимальное знание электрики и механики.

Винтовой (конусный)

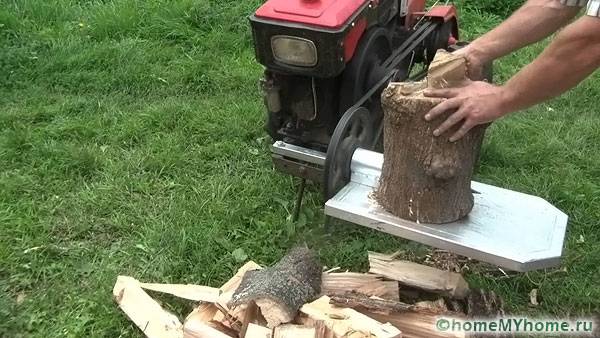

Одни из самых популярных типов электродровоколов — конусные и винтовые. Отличаются они только наличием резьбы на колющем конусе или её отсутствием.

Рекомендации по изготовлению:

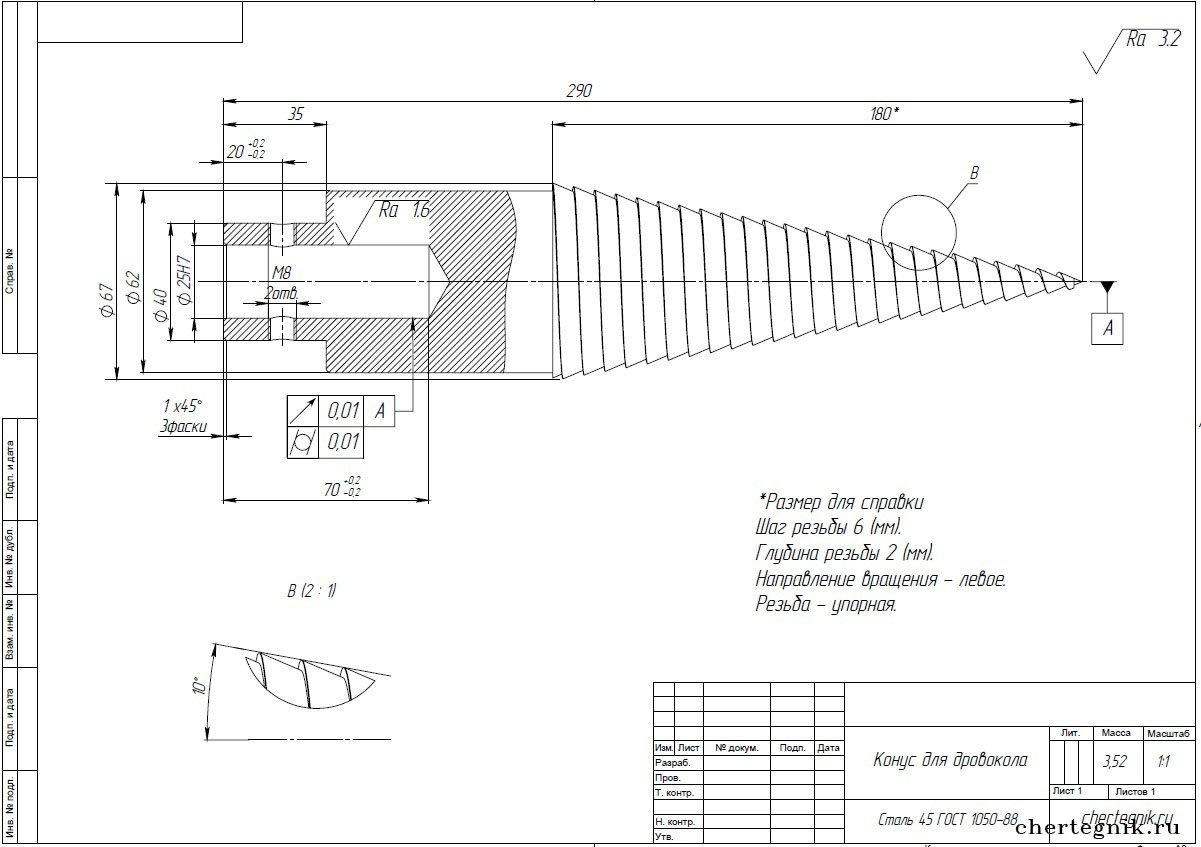

Параметры конуса и резьбы. Намного легче идёт процесс колки дров, если на поверхности конуса нанесена резьба, тогда конус сам входит в чурбак, раскалывая его. Самое сложное — грамотно нарезать резьбу на конусе. При доступе к токарному станку и опыте работы на нём эту деталь можно изготовить самостоятельно. В противном случае её придётся заказывать. Опытным путём установлено, что оптимальными параметрами для резьбы являются следующие: шаг 7 миллиметров с глубиной 3 мм. Глубина отверстия для посадки на вал редуктора двигателя должна составлять не менее 7 см. Если готовый конус с резьбой уже имеется — изготовление этого дровокола своими руками не отнимет много времени.
Электромотор и редуктор. Необходим электродвигатель достаточной мощности от 2 кВт и более, при этом с частотой вращения от 250 до 600 об/мин. При скорости вращения вала в менее 250 об/мин. колка происходит медленно, а при более 500 — можно не удержать полено в руках. Если посчастливилось найти двигатель с подходящими параметрами, можно насадить уже изготовленный конус на его вал. Если число оборотов выше — придётся использовать понижающий редуктор или применять цепную / ременную передачу для уменьшения частоты вращения. Цепные передачи сильно шумят, требуют смазки, а иногда сложно подобрать необходимые для них звёздочки. Ременную передачу лучше делать двойной. Это позволит снизить частоту проскальзываний.
Где расположить мотор. Если в конструкцию все же пришлось включить передачу, то двигатель будет удобнее расположить снизу, а сам винтовой колун установить на уровне, выбранном с учётом своего роста, чтобы работать наклонившись. Сам винт-колун лучше закрепить на высоте от 8 до 12 сантиметров над рабочей поверхностью. В таком случае даже поленья малого размера не будут проворачиваться.

Гидравлический колун

Самодельный дровокол гидравлический — наиболее мощный. Но он и стоит больше, и сложен в изготовлении. Кроме основания, электромотора, передачи и режущих элементов потребуется ещё и достаточно мощный гидравлический цилиндр (как в домкрате), а такие цилиндры недешевы. Помимо этого, потребуется бак для гидравлической жидкости и насос.

Гидравлический станок для колки дров работает с большим усилием, и для его сборки потребуется металл толщиной до 10 миллиметров. Развиваемой им мощности достаточно, чтобы за один приём развалить чурбан на 8 поленьев. Поэтому колющий элемент конструкции целесообразно изготовить в форме звёздочки.

Агрегат на зубчатой рейке

Принцип действия похож на гидравлический дровокол, но роль поршня гидравлического цилиндра здесь играет зубчатая рейка, входящая в состав червячного механизма. Закреплённый на конце рейки упор продавливает чурку через колун, закреплённый на станине неподвижно. Также при изготовлении реечного дровокола своими руками может потребоваться редуктор или понижающая передача.

Если для изготовления обычных дровоколов хватит подручных материалов и умения работать со сваркой и болгаркой, то для сборки винтового, гидравлического или реечного дровокола понадобятся навыки токаря, знание механики, электрики, умение производить расчёты и строить чертежи во всех подробностях, а поиск некоторых комплектующих будет трудным.
